气动执行机构及附件

气动执行机构回路组成一、YT-300 YT-310气动放大器POLOVO YT-300 YT-310气动放大器简介气动放大器接收定位器出口的压力信号，提供很大的流量给执行机构，用于提高阀门的动作速度。

特征-按1:1压力提供空气，速度快，准确性高。

- 通过调节旁通可提高系统的稳定性。

- 对输入信号的微小变化,响应非常灵敏。

动作原理：从减压阀输入气源压力(Supply)，信号接口端输入信号压力(Input Signal)，那么如下图上方膜片(③)受到压力，使膜片组合件向下移动，同时阀芯(⑦)也会向下移动。

这时输入压力通过阀芯底座通路流入到输出接口(Output)并输入到执行机构。

当输出压力增加到和信号压力相同时，阀芯(⑦)重新上升，最总信号压力和输出压力保持相同。

相反，输出压力大于信号压力，则膜片组合件向上移动，输出压力会通过阀芯上方空隙向排气环(④)排气。

根据信号压力而变化的输出压力的灵二、气锁阀YT-400（锁定阀，保位阀）简介气锁阀YT-400用于气动阀门，当气源供给压力低于设定压力时，及时检测压力，能够自动切断通道的装置。

气锁阀把主气源作为信号压力，当信号压力低于气锁阀设定压力时，切断CYT-400内部气路，阻止空气流动的装置。

主要用途是安装在控制阀上，当工厂的主气源压力因停电，泄漏等原因下降到设定压力以下时，自动关闭从定位器通往执行机构的气路，保持当前阀位开度。

气锁阀是仪表辅助装置,当压缩气源发生故障停止供气时,利用保位阀切断阀门控制通道，使阀门位置保持断气前的位置。

以保证工艺过程的正常进行，直到系统中事故消除重新供气后，气锁阀才打开通道，恢复正常时控制。

三、阀门回信器的作用阀门回信器又叫限位开关，是用于阀门机械运动行程，大小，位置的反馈的装置，通常用传感器与电脑设置连接，通过计算机来观测，控制阀门机械运动的状态。

四、空气过滤减压器空气过滤减压器是气动仪表辅助单元，它将来自空压机的气源进行过滤净化，并能调至所需的压力值进行稳压，为各类气动仪表提供气源。

1气动调节阀主要附件的工作原理及功能1.1电-气定位器定位器可以改善阀门的静态特性和动态特性，有助于克服介质对阀杆的不平衡力和填料对阀杆的摩擦力，提高控制精度。

定位器根据控制信号不同分为气-气定位器和电-气定位器，前者控制信号为20～100kPa的气压，后者控制信号为4～20mA电流。

本文主要介绍智能型电-气定位器，其原理为定位器接受输出器的信号，根据信号大小改变执行机构气室压力，驱动执行机构带动阀杆动作，实现控制信号与阀门开度相对应。

当阀杆受到不平衡力导致阀位发生变动，定位器反馈装置则将阀位反馈至定位器，形成控制闭环，定位器进行补偿，使阀位控制更加精确稳定。

1.2电磁阀电磁阀是实现流体控制自动化的基础元件，主要由电磁线圈和磁芯组成，当线圈得电或者失电时，磁芯在电磁力的作用下产生位移，电磁阀完成开/关切换，实现控制介质的流通与切断。

按作用原理分为直动式和先导式，按作用形式分为两位三通式和两位五通式。

图1双电磁阀并联气路图图2双电磁阀串联气路图有时还应综合考虑多个电磁阀的组合使用，从而实现更安全、可靠的控制回路。

如图1所示，为了保证整个控制系统的可靠性，将两个或者多个电磁阀并联使用，实现冗余，即只要其中一个电磁阀正常工作，系统就能维持正常运行。

如图2所示，出于控制系统的安全性考虑，将两个电磁阀串联使用。

1.3增速器增速器（气动放大器）主要应用于执行机构容量较大或仪表和执行机构之间的配管距离较远的场合，用来提高定位器控制执行机构的响应速度。

其内部结构如图3所示，当输入信号突然变大（来自定位器的输出压力），会导致输入信号和放大器之间存在压差，在该压差作用下，增速器的膜片向下移动以打开供气口来降低该压差，从而实现小流量按比例控制大流量的功能。

图3增速器内部结构图1.4气控阀气控阀是用压力讯号控制其切换气流通道的气动元件，根据作用形式可以分为二位三通式、两位五通式，气控阀具有较大的CV值，因此，在要求阀门失效快速复位的场合，常将电磁阀和气控阀组合使用，SMC部分气控阀Cv值参数如表1所示。

阀门配件(附件) 阀门配件种类阀门本身是由阀体和各种操作机构组成，其中又包含了很多的零部件和配件，包括操作方式不同又有手动、气动、电动等等。

不同的使用方式所装配的部件也是有分别的。

阀门配件主要有：1，气动执行机构：主要分为单作用和双作用，单作用是弹簧复位式结构，双作用是气开气关原理，调节型一般选用双作用气动执行器。

2，电动执行机构：常见的有直行程、角行程、精小型和防爆型，电动执行器的结构相对复杂、造价要高，但其性能稳定、启闭迅速、适合远距离控制系统。

3，液压执行机构：液压执行器是由液压能转换成机械能的一种装置，主要有直线式和旋转式两种。

其造价较高结构相对复杂，是工况特殊和要求高使用的产品，市场通用率较小。

4，气液联动执行机构：气液联动执行器把管线天然气或氮气作为动力，液压油作为传动介质驱动管线阀门的开启和关闭。

主要是用在天然气、液化气、氮气、气液罐、气体等中作为多功能驱动装置的。

5，电液联动执行机构：电液联动执行器由控制模块和动力模块两部分组成，智能可控电机接受控制模块的功能命令，控制动力模块，以线行或角位移输出大力距，气动控制对象，同时通过自身移位反馈，完成调节过程，实现各种功能控制。

6，手动执行机构：手动执行器是完善电流不稳定和气压不足时进行的手动控制，当气压和电流发生特殊情况无法控制或安装维修无电流和气压时，将手动反馈器开启，可快速进行手动控制。

阀门组成配件：手柄、手轮、蜗轮、阀体、阀芯、阀杆、阀盖、阀门消音器、毛坯、螺栓螺母、卡箍、弹簧、膜片、填料、盘根、O形圈、聚四氟乙烯制品垫片、法兰、非标准坚固件等。

定位器与附件：气动阀门定位器、电气阀门定位器、智能阀门定位器、电液伺服器、伺服放大器、电气转换器、过滤减压阀、阀位变送器、保位阀、电磁阀、限位开关、气动放大器、智能模块、电液伺服器、伺服放大器、报警器、防爆线圈、快速排气阀其他阀门配件：阀门试验机手柄手轮蜗轮阀体阀芯阀杆阀盖阀门消音器信号发生器毛坯模具螺栓螺母卡箍弹簧膜片填料盘根 O形圈流量汁聚四氟乙烯制品垫片法兰弯头快速接头伸缩器流量计过滤器非标准坚固件。

气动执行机构概述气动执行机构是一种利用气体压力驱动的机械装置，广泛应用于工业生产线和自动化系统。

它能够将气动能量转化为机械能量，从而实现各种线性或旋转运动。

工作原理气动执行机构的工作原理基于压缩空气的供给和释放。

当气源提供压缩空气到气动执行机构时，其内部的活塞或齿轮会受到压力的作用而产生运动。

这种运动可以被用于实现推动、拉动、旋转等动作。

组成部分气动执行机构由以下几个主要组成部分构成：1.气缸：气缸是气动执行机构的核心部件，用于容纳压缩空气并产生推拉力。

根据气缸的构造形式，可以分为单作用气缸和双作用气缸。

2.活塞杆：活塞杆连接气缸和推动装置，通过接收气压的变化来实现线性运动。

在双作用气缸中，活塞杆分为两个端口，可以实现双向运动。

3.阀门：阀门用于控制气缸的进气和排气，以实现气体的供给和释放。

常见的阀门类型包括单向阀、电磁阀和比例阀。

4.推动装置：推动装置是气动执行机构实现机械运动的关键部件。

它可以是链轮、齿轮、滑块等，通过与活塞杆相连，将气压转化为线性或旋转运动。

5.传感器：传感器在气动执行机构中起着监测和反馈作用。

它可以检测活塞杆的位置、气体的压力等参数，并将这些信息传输给控制系统。

优势和应用气动执行机构具有以下优势和广泛的应用领域：1.高效可靠：由于气动执行机构不需要电源，只需使用压缩空气作为驱动力，因此具有高效和可靠的特点。

它可以在恶劣的环境条件下正常工作，如高温、高湿度、有爆炸危险等。

2.易于控制：气动执行机构的速度和力都可以通过调整气压进行控制。

通过改变进气和排气的速度和时间，可以实现精确的动作控制。

3.节能环保：气动执行机构不会产生电磁辐射和电磁污染，能够满足环保和节能的要求。

此外，由于在压缩空气中能量富集，其储存和传输也相对较容易。

4.应用广泛：气动执行机构广泛应用于各个行业，如汽车制造、机械加工、物流搬运等。

它们被用于推动机械臂、控制阀门、传送带和自动化生产线等。

使用注意事项在使用气动执行机构时，需要注意以下几点：1.避免过载：在设计和使用气动执行机构时，需要确保其工作负荷不超过其额定能力。

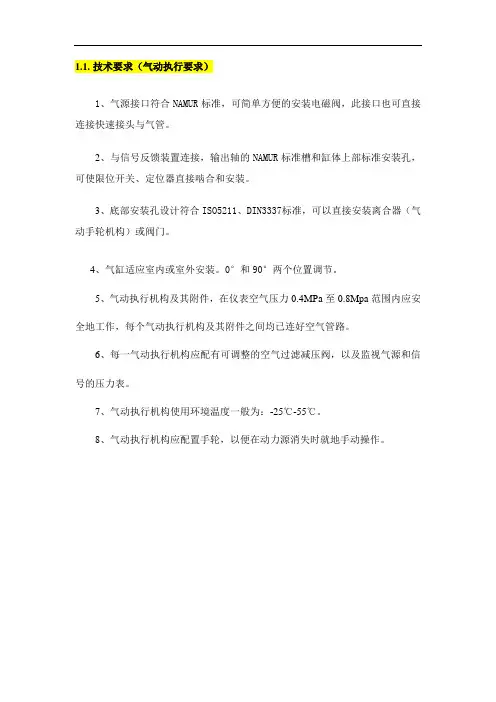

1.1.技术要求（气动执行要求）
1、气源接口符合NAMUR标准，可简单方便的安装电磁阀，此接口也可直接连接快速接头与气管。

2、与信号反馈装置连接，输出轴的NAMUR标准槽和缸体上部标准安装孔，可使限位开关、定位器直接啮合和安装。

3、底部安装孔设计符合ISO5211、DIN3337标准，可以直接安装离合器（气动手轮机构）或阀门。

4、气缸适应室内或室外安装。

0°和90°两个位置调节。

5、气动执行机构及其附件，在仪表空气压力0.4MPa至0.8Mpa范围内应安全地工作，每个气动执行机构及其附件之间均已连好空气管路。

6、每一气动执行机构应配有可调整的空气过滤减压阀，以及监视气源和信号的压力表。

7、气动执行机构使用环境温度一般为：-25℃-55℃。

8、气动执行机构应配置手轮，以便在动力源消失时就地手动操作。

气动执行机构一、 BETTIS 气动执行机构1- 压力锁紧机构2- Powr-swivl 活塞杆3- Acculine 轴传动装置4- NAMIR5- 可更换轴承6- 推力轴套导向块 7- 共轭滚针推杆 8- 过载控制装置 9- 弹簧组件1、ROV阀执行机构（自贡、成高阀门执行机构）ROV阀门执行机构ROV阀门执行机构工作原理图远程自动操作：ROV阀门选用双作用执行机构，设一个3位5通电磁阀双线圈，双电控，一个用于打开阀门，一个用于关闭阀门。

打开阀门时给开电磁阀励磁，电磁阀导通，压缩空气进入气缸（开阀侧），执行机构动作，阀门打开。

关闭阀门时给关电磁阀励磁，电磁阀导通，压缩空气进入气缸（关阀侧），执行机构动作，阀门打开。

2、ESDV阀门执行机构ESDV阀门执行机构ESDV阀门执行机构工作原理图远程自动操作：正常工作状态下，ESD电磁阀（冗余）励磁，由于该电磁阀为NC，励磁时电磁阀导通，导致ESD先导阀（冗余）导通（与ESD电磁阀相连的），压缩空气进入气缸，压缩弹簧，执行机构动作，阀门打开。

当发生紧急情况时，ESD电磁阀（冗余）失电，电磁阀断开，导致先导阀（冗余）断开（与ESD电磁阀相连的），执行机构气缸内的压缩空气通过该先导阀释放，弹簧复位，阀门关闭。

3、BDV阀门执行机构BDV阀门执行机构BDV阀门执行机构工作原理图远程自动操作：正常工作状态下，BDV电磁阀励磁，由于该电磁阀为NC，励磁时电磁阀导通，导致BDV先导阀导通压缩空气进入气缸，压缩弹簧，执行机构动作，阀门关闭。

当发生紧急情况时，BDV电磁阀失电，电磁阀断开，导致先导阀断开执行机构气缸内的压缩空气通过该先导阀释放，弹簧复位，阀门打开。

阀门气动执行机构的原理及应用(参考学习资料)二期中工艺系统中采用了大量的气动执行机构阀门，借去苏阀学习的机会向专家们请教了一些关于阀门气动操作机构的知识,在此简单介绍一下。

一.气动执行机构的结构气动执行机构主要分成两大类：薄膜式与活塞式。

薄膜式与活塞式执行机构均可分成有弹簧和无弹簧的两种。

有弹簧的执行结构较之无弹簧的执行机构输出推力小,价格低。

而活塞式较之薄膜式输出力大，但价格较高。

当前国产的气动执行机构有气动薄膜式（有弹簧)、气动活塞式(无弹簧）及气动长行程活塞式。

1．气动薄膜式（有弹簧)执行机构气动薄膜式(有弹簧)执行机构分为正作用和反作用两种。

当气动执行器的输入信号压力(来自调节器或阀门定位器)增大时，推杆向下动作的叫正作用执行机构,如图１所示，我国的型号为ＺMA型;反之叫反作用执行机构,如图2所示，我国型号为ZMＢ型。

这两种类型结构基本相同,均由上膜盖、波纹膜片、下膜盖、推杆、支架、压缩弹簧、弹簧座、调节件、标尺等组成。

正作用机构的信号压力时通过输入波纹膜片上方的薄膜气室。

而反作用机构则通过波纹膜片下方的薄膜气室，由于输出推杆也从下方引出,因此还多了一个装有“O”型密封环5及填块6。

两者之间通过更换个别零件，便能相互改装。

气动薄膜(有弹簧)执行机构的输出信号是直线位移,输出特性是比例式,即输出位移与输入信号成比例关系。

动作原理如下:信号压力，通常为0.2－1.０bar或0．４-２ｂar，通入薄膜气室时，在薄膜上产生一个推力,使推杆部件移动。

与此同时,弹簧被压缩，直到弹簧的反作用力与信号压力在薄膜上产生的力平衡。

信号压力越大，在薄膜上产生的推力也越大,则与之平衡的弹簧反力也越大,于是弹簧压缩量也越大即推杆的位移量越大，它与输入薄膜气室信号压力成比例。

推杆的位移，即为气动薄膜执行机构的直线输入位移,其输出位移的范围为执行机构的行程。

气动薄膜执行机构主要零件结构及作用如下：1.膜盖：由灰铁铸成(有些小执行机构也有用压制玻璃管代替),与波纹膜片构成薄膜气室。

气动执行机构一、什么是气动执行机构？气动执行机构是一种利用压缩空气作为驱动力来完成运动控制的装置。

它由气源装置、气缸和气动控制装置三部分组成。

1. 气源装置气源装置主要由空气压缩机和气体处理装置组成。

空气压缩机通过压缩空气将气体转化为压缩气体，为气动执行机构提供驱动力。

气体处理装置的主要功能是过滤、分离和调节气体压力，确保气动执行机构正常运行。

2. 气缸气缸作为气动执行机构的核心部件，负责将压缩空气转化为线性或旋转运动。

常见的气缸有单向作用气缸和双向作用气缸两种。

单向作用气缸只能产生一个方向的运动，而双向作用气缸可以产生正反两个方向的运动。

3. 气动控制装置气动控制装置是控制气动执行机构工作的关键装置，它通常包括电磁阀、气缸定位元件、传感器和控制器等。

电磁阀负责控制气氛的流动方向和流量大小，气缸定位元件用于限制气缸的行程位置，传感器用于检测气缸的运动状态，控制器对传感器信号进行处理和控制。

二、气动执行机构的工作原理气动执行机构的工作原理可以概括为压力传递和转换。

当气源装置提供压缩空气后，压缩气体经过气瓶进入气缸，推动活塞实现线性或旋转运动。

通过控制气源装置和气动控制装置的工作状态，可以实现气缸的运动控制。

具体而言，当控制电磁阀通电时，气源装置提供压缩气体进入气缸，产生推力推动活塞运动。

当电磁阀断电时，气源装置停止供气，气缸内的气体排出，活塞则回到初始位置。

通过不同的气源装置和气动控制装置的组合，可以实现各种复杂的气动运动。

三、气动执行机构的优势与其他执行机构相比，气动执行机构具有以下几个优势：1.快速响应：气动执行机构由于使用压缩空气作为驱动力，因此其响应速度快，能够迅速启动和停止运动。

2.简单可靠：气动执行机构结构简单，组成部件少，不易出现故障，具有较高的可靠性和耐用性。

3.使用方便：气动执行机构的气源广泛，只需要接入压缩空气即可使用，非常方便。

4.防爆性能好：气动执行机构使用的是压缩空气而非电能，因此在易燃易爆环境中具有较好的安全性。

气动三联件一、产品[气动执行器标准附件—气动三联件]的详细资料：产品型号：GT产品名称：气动执行器标准附件—气动三联件产品特点：在气动技术中，将空气过滤器，减压阀和油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。

空气过滤减压器设计轻小，安装方便，因此，它与气动变送器、气动调节器、阀门定位器等产品安装在一起配套使用。

若将空气过滤器和减压阀设计成一个整体，成为二联件。

二、气动三联件工作原理：三、订货号：订货须知：一、①气动三联件产品名称与型号②气动三联件口径③气动三联件是否带附件二、若已经由设计单位选定公司的气动三联件型号，请按气动三联件型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：回转式电动执行机构PS电子式电动执行器3810系列角行程电动执行器防爆电动执行机构直行程电动执行机构直行程电动执行器VA3000超小型直行程电动头智能阀门定位器（机外型）阀门定位器PS电子式阀门执行机构PS电子式执行机构空气过滤减压阀智能阀门定位器部分回转阀门电动装置多弹簧气动薄膜执行机构电气阀门定位器气动执行器信号反馈开关防爆限位开关多回转阀门电动装置其它阀系列价格供用户或设计院工程项目做预算管夹阀价格表口径手动电动DN50 450 1350 DN65 690 1575 DN80 1020 3375 DN100 1500 4050 DN125 1950 4500 DN150 **** **** DN200 4350 8400 DN250 7050 9750 DN300 12450 17700 DN350 21450 71700 DN400 29250 35400电动二通阀价格名称型号通径价格三速温控开关液晶显示温控开关大中小电动二通阀（风机管盘）VA70101.6mpa≤180℃DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72DN25 127.5 37.5 78 75 72 HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72DN20 97.5 34.5 78 75 72DN25 127.5 34.5 78 75 72名称通径价格电动二通阀DN25 600配套驱动器，传感器，变压器，温度控制器DN32 630 DN40 675 DN50 720 DN65 1125 DN80 1575 DN100 1725 DN125 2100 DN150 23400 DN200 3450 DN250 5250 DN300 7800 DN350 9750 DN400 12900产品名称通径DN工作压力（mpa）1.6（Z）2.5（c)Y416XY110X 减压稳压阀25/110 225 270 32/110 285 345 40/110 315 382.5 50/110 345 42050 585 70565 630 75080 757.5 900 100 915 1095 125 1470 1770 150 1800 21750JM744X气动，液动快开排泥阀80 825 990 100 900 1080 125 1575 1890 150 **** **** 200 1950 2340 250 3150 3780 300 4650 5580产品公称工作压名称通径（mpa）1.0/1.6CARX 复合式排气阀DN20DN25DN32DN40 507 DN50 507 DN65 591 DN80 637.5 DN100 675 DN125 862.5 DN150 1125 DN200 2250产品名称公称通径工作（mpa）1.0/1.6排气阀DN40 216 DN50 216 DN65 262.5 DN80 300 DN100 328.5 DN125 337.5 DN150 394.5 DN200 694.5 DN250 1125 DN300 1500 DN350底阀价格底阀H42F-6P口径4Ni 8Ni 普料DN15DN20DN25DN32DN40 172.5 217.5 135 DN50 240 277.5 150 DN65 315 382.5 210 DN80 457.5 517.5 277.5 DN100 525 570 307.5 DN125 720 900 540 DN150 **** ****.5 757.5 DN200 1650 2182.5 1140 DN250 2400 2775 1650 DN300 3450 3975 2625型号口径单位单价（元）双门底阀DN40 只255 DN50 只300 DN80 只495电动二通阀价格名称型号通径价格三速温控开关液晶显示温控开关大中小电动二通阀（风机管盘）VA70101.6mpa≤180℃DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72DN25 127.5 37.5 78 75 72 HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72DN20 97.5 34.5 78 75 72DN25 127.5 34.5 78 75 72名称通径价格电动二通阀配套驱动器，传感器，变压器，温度控制器DN25 600 DN32 630 DN40 675 DN50 720 DN65 1125 DN80 1575 DN100 1725 DN125 2100DN150 23400DN200 3450DN250 5250DN300 7800DN350 9750DN400 12900呼吸阀阻火器价格型号呼吸阀GFQ-2 阻火呼吸阀ZFQ-1 呼吸阀QZF-89 口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 187.5 450 255 502.5 ／／DN32 262.5 585 315 675 ／／DN40 277.5 660 330 705 ／／DN50 315 727.5 360 795 765 1905 DN65 397.5 922.5 465 1125 1005 2505 DN80 465 1170 555 1327.5 1080 2760 DN100 585 1417.5 705 1590 1215 3120 DN125 727.5 2100 915 2280 2085 4485 DN150 952.5 2415 1125 2670 2715 5880 DN200 1425 3367.5 1635 3795 3135 8625 DN250 1897.5 4560 2250 5355 4485 11115 DN300 3360 6555 3825 7905 5700 15015型号管道阴火器GYW-1 管道阻火器GZW-1 阻火器ZGB-1 口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 210 420 240 555 210 420 DN32 285 675 315 900 255 570 DN40 315 765 345 1005 270 600 DN50 360 870 390 1170 315 690 DN65 420 1125 465 1635 345 840 DN80 555 1380 600 1815 450 1035 DN100 660 1635 720 2250 555 1305 DN125 810 2325 1005 3795 660 1980 DN150 **** **** 1350 4830 915 2325 DN200 1635 4320 1980 6645 1290 3150 DN250 2325 5865 2670 9495 1635 4395阻火透气帽公称通径铝合金铸钢不锈钢单价（元）单价（元）DN40 105 150 420 DN50 105 195 450 DN80 210 375 780 DN100 345 450 990 DN150 825 810 1635 DN200 1020 1065 2595型号公称通径铸钢不锈钢单价（元）单价（元）网型阻火器HGS一07DN25 382.5 570 DN40 630 1050 DN50 697.5 1125 DN65 900 1695 DN80 1035 1905 DN100 1417.5 2505 DN150 **** **** DN200 4050 7245 DN250 4275 10530 DN300 6007.5 13455管道砾石阻火器口径DN25 DN50 0N65 DN80 DN100 DN150 铸钢375 600 690 780 1080 1635流量计价格名称通径价格LDE智能型电磁流量计DN15 3300 DN20 3300 DN25 3300 DN32 3450 DN40 3450 DN50 3450 DN65 3450 DN80 3450 DN100 3600DN125 3750DN150 4050DN200 4800DN250 5700DN300 7200DN350 7800DN400 9300DN500 10800DN600 13500DN700 16500DN800 21750DN900 24750DN1000 28500DN1200 36000 名称通径价格涡街流量计DN25 3450 DN32 3525 DN40 3600 DN50 3750 DN65 3900 DN80 4275 DN100 4500 DN125 5250 DN150 6300 DN200 8250 DN250 9750 DN300 11700水处理器价格多功能微电子水处理器DN20 1125 DN25 1125 DN32 1200 DN40 1200 DN50 1200DN65 1275DN80 1350DN100 1500DN125 1650DN150 1875DN200 2400DN250 3000DN300 3600DN350 4200DN400 5700DN450 6750DN500 8400DN600 9000DN700 12750DN800 16500DN900 21000DN1000 24750 名称通径价格内磁水处理器DN25 1500 DN32 1650 DN40 1725 DN50 1950DN6522502550 DN80 2550 DN100 3000 DN125 3750 DN150 4350 DN200 5700 DN250 7350 DN300 8700 DN400 11250 DN500 14250 DN600 18000橡胶接头价格KXT(JGD)可曲挠 橡胶接头 规格单球单球翻边 单球翻边双球变径球l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa 规格型号1.OMPaDN25 61.5 61.5 118.5 DN32 99 99 165 65×50 313.5 DN40 108 108 174 111 80×65 394.5 DN50 115.5 115.5 214.5 120 165 100×65 435 DN65 151.5 151.5 280.5 162 202.5 100×80 472.5DN80 169.5 169.5 313.5 175.5250.5 100×125 571.5 DN100 198 198 346.5 208.5292.5 100×150 708 DN125 300 300 561 334.5 442.5 125×150 708DN150 351 351 750 417 457.5 538.5 200×100 1170 DN200 487.5 544.5 1125 624 690 703.5 200x125 1170 DN250 646.5 792 1560 867 952.5 1056 200x150 1170 DN300 888 1015.5 2205 1224 1350 1287 250×125 1497 DN350 1023 1270.5 2352 1306.5 1440 2118 250×150 1497 DN400 1339.5 1639.5 3255 1809 1995 2178 250×200 1497 DN450 1617 2178 4200 22885.5 2565 0 300X200 1665 DN500 1815 2722.5 5460 3033 3337.5 4290 300×250 1665 DN600 2392.5 8070 4483.5 4935 6154.5 350X200 1873.5KXT(JGD) 可曲挠橡胶接头规格单球单球翻边 单球翻边双球变径球l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa规格型号1.OMPa DN700 3157.5 9892.5 5494.5 6045 7590 350*300 1873.5 DN800 429012022.5 6679.57350 8745 400*300 2068.5 DN900 53137986 8790 0 400*350 2236.5 DN1000 61359438 10380 12243 1200*800 32670DN1100 8250 0 备注 以上产品橡胶为天然胶， 法兰锻钢。

气动执行器的选型气动执行器的选型气动执行机构的操作要求有两个外部影响因素：一是信号，二是动力源。

信号通常是120/240 VAC或12/24VDC的离散电压，可以为电磁阀供电。

如果使用定位器控制执行机构的旋转，信号通常是模拟（4~20 mA）或数字信号。

电磁阀或数字定位器控制着执行机构汽缸的供气和排气，交替控制阀门的位置。

电磁阀用来完成阀的开、关位置的转换。

定位器也有同样的功能，但主要用于调节控制功能，并能支持更先进的应用，如安全仪表系统中的部分行程测试。

随着数字式定位器成本的日益降低，其应用在持续增长。

气动执行机构的常用动力源是约为60~100 psig的压缩空气。

每一种气动执行器在切断气源后都会有一个故障位置。

双作用执行器故障断气时（通气开、通气关），阀门会停在最后的位置处。

但如果管道流体压力产生的动力矩大于阀门的摩擦力矩时，就会出现阀门旋转。

弹簧复位式执行机构在阀断气时阀门会恢复至初始位置。

这样的设计通常被选用于有故障安全要求的关键场合。

一旦阀门的扭矩要求确定后，即可正确地进行执行机构的选型。

在选型前，确切的信息是必须的。

客户应提供执行机构的最低供气压力和动作模式（如：双动式或弹簧复位式）。

如执行机构要求弹簧复位式，故障模式（即：故障关或故障开）也必须加以确定。

请遵循以下指导方针：双动用操作：所选择的执行机构在最小供气压力时的输出扭矩应大于计算所得的阀门扭矩。

弹簧复位操作，故障关：所选择的执行机构在最小供气压力情况下弹簧行程末端时的输出扭矩应大于关闭阀门所需要的扭矩。

弹簧复位操作，故障开：所选择的执行机构在最小供气压力情况下气动行程末端时的扭矩输出应大于打开阀门所需要的扭矩。

当为阀门或挡板选择齿轮齿条和拨叉式执行机构时，工程师应注意在阀门估计的操作扭矩与阀门的实际输出扭矩间留出安全余量。

在缺少终端用户的指令下，如果需要添加一个安全系数来规定和修正阀门扭矩值时，可以遵循以下说明：安全系数应加在阀门扭矩上，而不是执行机构的扭矩上。

气动执行机构工作原理：当压缩空气从A管咀进入气动执行器时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。

此时气动执行阀两端的气体随B管咀排出。

反之，当压缩空气从B管咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。

此时气动执行器中间的气体随A管咀排出。

以上为标准型的传动原理。

根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。

单作用(弹簧复位型)气动执行器A管咀为进气口，B管咀为排气孔(B管咀应安装消声器)。

A管咀进气为开启阀门，断气时靠弹簧力关闭阀门。

气动执行机构俗称气动头又称气动执行器（英文：Pneumaticactuator）执行器按其能源形式分为气动，电动和液动三大类，它们各有特点，适用于不同的场合。

气动执行器是执行器中的一种类别。

气动执行器还可以分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行，叫做DOUBLEACTING（双作用）。

SPRINGRETURN（单作用）执行器只有开或者关是气源驱动，相反的动作则由弹簧复位。

扩展资料：选型及影响：要想正确选择执行机构，在把气动/电动执行机构安装到阀门之前，必须考虑以下因素。

* 阀门的运行力矩加上生产厂家的推荐的安全系数/根据操作状况。

* 执行机构的气源压力或电源电压。

* 执行机构的类型双作用或者单作用(弹簧复位)以及一定气源下的输出力矩或额定电压下的输出力矩。

* 执行机构的转向以及故障模式(故障开或故障关)。

正确选择一个执行机构是非常重要的，如执行机构过大，阀杆可能受力过大。

相反如执行机构过小，则不能产生足够的力矩来充分操作阀门。

一般地说，我们认为操作阀门所需的力矩来自阀门的金属部件(如球芯，阀瓣)和密封件(阀座)之间的磨擦。

根据阀门使用场合，使用温度，操作频率，管道和压差，流动介质(润滑、干燥、泥浆)，许多因素均影响操作力矩。

tycoflow control 气液联动执行机构ＧＰＯBIFFI特点•专用于输送管线切断球阀　•执行机构采用非对称或对称拨叉机构，其输出扭矩适用于驱动球阀　•拨叉机构行程８２ｏ－９８ｏ可调　•执行机构液压缸采用格来圈密封，保证其良好的密封性和寿命　•用于开、关操作的气源可直接取自输送管线中的工艺气体（天然气），无需其它气源　•气液联动罐将外部气体和液压缸分开，保证液压系统油液的清洁度　•机械式阀位指示　•执行机构的开、关速度可调，充分保证了执行机构的操作平稳性　•在没有气源的条件下可用手动液压泵操作阀门开、关　•可提供各种输入、出接口，如光纤电缆，卫星传送＊ 图为带电子爆管自动检测装置的气液联动执行机构　可选标准控制系统　可按用户要求 保护装置控制系统 限扭矩装置 带扭矩装置和贮气罐控制系统　提供多种控制方式　•就地控制操作　•就地控制与遥控　•操作　•就地及远方控制、低压紧急关断　•就地及远方控制、电事故安全　•就地及远方控制、限扭矩装置　•就地及远方控制、　 电子防爆管装置　质量保证　•ＩＳＯ９００１质量体系认证，所有执行机构严格按ＩＳＯ９００１质量体系进行生产　•ＢＩＦＦＩ对其制造的执行机构１００％进行检验，出厂时每套气液联动执行机构都附有测试报告　技术参数　•输出扭矩　２５００￣４０００００Ｎ．ｍ　•环境温度　－６０ｏＣ￣＋８０ｏＣ　•工艺压力范围　标准：０．３￣１０．５ＭＰａ　特殊：按用户要求　具有方向控制一体化的手动泵 ＥＬＢＳ－１０电子卡 ＊注：需与生产厂联系　电子式爆管检测系统ＥＬＢＳ－１０工作原理　电子式爆管检测系统ＥＬＢＳ－１０主要功能说明　•压降速率下的阀门控制　压降速率超过设定值时，ＥＬＢＳ－１０发出一个电信号到电磁阀，执行机构将阀门驱动到故障安全位置。

　•高或低压下的阀门控制 当压力值高于高压设定点或低于低压设定点时，ＥＬＢＳ－１０发出电信号到电磁阀，执行机构将阀门驱动到　故障安全位置。

气动阀门配件种类气动阀门的工作原理是通过压缩空气驱动活塞来控制阀门开关，而气动阀门的配件则是为了保证气动阀门的正常工作，同时还能够对气动阀门进行更加精细的调整和维护。

在气动阀门的配件中，主要包括以下几类：1. 气动执行器气动执行器是气动阀门的重要部件，其作用是将气源能够转化为机械能，并对阀门执行开关控制。

根据不同的工况和要求，可以选择不同类型的气动执行器，其中比较常见的有：•活塞式气动执行器：这种气动执行器采用活塞结构，通过气源压力使活塞移动，控制阀门的开关。

活塞式气动执行器具有结构简单、可靠性高等优点，广泛应用于各种工业场合中。

•旋转式气动执行器：这种气动执行器采用气动马达或气缸来转动与阀杆相连的旋转执行机构。

与活塞式气动执行器相比，旋转式气动执行器通常具有更为精细的控制性能。

2. 气动阀门位置器气动阀门位置器是一种用于控制气动阀门执行器位置的装置，可通过接收反馈信号并输出相应的调整信号，从而使气动阀门的控制更加恰当和精准。

根据不同的工况和控制要求，气动阀门位置器通常可以分为以下几类：•喂回式位置器：这种位置器的特点是可自动感知气动阀门执行器位置，并根据反馈信号相应调整气动执行器的位置和输出。

与其它类型的气动阀门位置器相比，喂回式位置器通常具有更为准确和可靠的调整性能。

•比例式位置器：这种位置器的特点是在气源压力不变的情况下，通过调整位置器内部的液压比例控制，使气动阀门执行器的位置更加恰当和精准。

3. 气动阀门附件气动阀门附件是气动阀门正常运行所必需的附加设备。

根据不同的阀门类型、材质和工况要求，气动阀门附件包括以下几种：•电动装置：有时需要将气动阀门与环控系统相连，此时需要把气动执行器换成电动执行器，并配合控制面板和驱动程序来完成远程控制和报警功能。

•过滤器：由于压缩空气中有灰尘和杂质，如果不加过滤，就会损坏气动阀门和其它设备。

因此，需要在气源进口处安装过滤器，以过滤掉杂质和灰尘。

•转接头：气动阀门和管道通常采用不同类型的接头，此时需要通过转接头来实现气动阀门与管道之间的连接。
