气动执行机构工作原理
气动执行机构工作原理是基于气动原理和控制技术的一种机电传动装置。
它通过控制压缩空气的流动方式,使得执行机构能够实现一定的运动或力的输出。
气动执行机构的工作原理可以简单描述为以下几个步骤:
1. 气源供气:气动执行机构的压缩空气是通过气源供应系统提供的。
气源一般包括空气压缩机、气体储气罐等。
气源供气时,通过调节阀门可以控制气源的压力大小。
2. 控制气流:控制气动执行机构的运动需要调控气流的流向和流量。
通常通过气控单元来实现,它包括气动阀门、电磁阀、气动开关等。
通过打开或关闭这些气控元件,可以改变气源的流向和流量。
3. 转换为机械运动:当气流进入气动执行机构内部时,它会作用于内部的活塞或薄膜等工作元件上。
通过气压的作用,活塞向前或向后运动,从而带动连杆、摩擦轮等机械部件实现运动。
4. 力的输出:根据不同的应用需求,气动执行机构可以输出不同的力或运动。
当气源压力足够高时,可以通过放大机构来增大力的输出。
同时,通过分别控制进气口和排气口的流量大小,也可以实现不同的速度和力的调控。
需要注意的是,气动执行机构的工作过程中,因为气源的压力和流量是通过控制元件来调控的,所以控制系统的稳定性和准
确性对其工作性能有着重要影响。
一个完善的气动执行机构应该具备控制方便、运动平稳、可靠性高等特点。
气动执行器工作原理气动执行器是用气压力驱动启闭或调整阀门的执行装置,又被称气动执行机构或气动装置,不过一般通俗的称之为气动头。
气动执行器有时还配备确定的辅佑襄助装置。
常用的有阀门定位器和手轮机构。
阀门定位器的作用是利用反馈原理来改善执行器的性能,使执行器能按掌控器的掌控信号,实现精准的定位。
手轮机构的作用是当掌控系统因停电、停气、掌控器无输出或执行机构失灵时,利用它可以直接操纵掌控阀,以维持生产的正常进行。
一、工作原理当压缩空气从A管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)直线运动,活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度,阀门即被打开。
此时气动执行阀两端的气体随B管咀排出。
反之,当压缩空气从B官咀进入气动执行器的两端时,气体推动双塞向中心直线运动,活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度,阀门即被关闭。
此时气动执行器中心的气体随A管咀排出。
以上为标准型的传动原理。
依据用户需求,气动执行器可装置成与标准型相反的传动原理,即选准轴顺时针方向转动为开启阀门,逆时针方向转动为关闭阀门。
单作用(弹簧复位型)气动执行器A管咀为进气口,B管咀为排气孔(B管咀应安装消声器)。
A管咀进气为开启阀门,断气时靠弹簧力关闭阀门。
二、与电动执行器的区分1、从技术性能方面讲,气动执行器的优势紧要包括以下4个方面(1)工作环境适应性好,特别在易燃、易爆、多尘埃、强磁、辐射和振动等恶劣工作环境中,比液压、电子、电气掌控更优越。
(2)动作快速、反应快。
(3)负载大,可以适应高力矩输出的应用(不过,现在的电动执行器已经渐渐达到目前的气动负载水平了)。
(4)行程受阻或阀杆被扎住时电机简单受损。
2、电动执行器的优势紧要包括:(1)不需要对各种气动管线进行安装和维护。
(2)可以无需动力即保持负载,而气动执行器需要持续不断的压力供应。
(3)电动执行器没有“漏气”的不安全,牢靠性高,而空气的可压缩性使得气动执行器的稳定性稍差。
气动执行机构的工作原理
气动执行机构是一种使用气体压力来产生机械运动的装置。
其工作原理基于气体的压力传递和控制,包括以下几个关键步骤:
1. 压力供给:气动执行机构通过气源供给系统获得压缩空气或其它气体,一般由气压驱动器或空气压缩机提供。
2. 压力传输:气源供给的压缩气体通过管道或软管传输到气动执行机构中。
通常采用高压气体进入气室中,然后通过控制阀门进行流量控制。
3. 压力控制:通过控制阀门或其他调节装置,可以控制气体的流量和压力。
不同的控制方式和装置会产生不同的动作效果,如单向阀门、双向阀门、调节阀或比例阀等。
4. 动力转换:气动执行机构根据控制阀门的开闭程度和气流控制来转换气体能量为机械运动。
当气体压力进入气室时,推动活塞或膜片等机件运动,从而实现物体的推拉、转动等动作。
5. 反馈控制:有些气动执行机构需要定位或反馈控制,可以通过安装传感器、限位器或开关等装置来检测位置和运动。
这些信号可以与控制系统相连,使其能够控制和监测气动执行机构的运行状态。
总之,气动执行机构通过气源供给气体,并通过控制阀门调节气流,将气体能量转换为机械运动。
它们在自动化控制系统中被广泛应用,常见的应用包括气动缸、气动马达和气动阀门等。
气动执行器工作原理
气动执行器是一种利用压缩空气或气体驱动的设备,用于实现机械装置的运动控制。
其工作原理主要包括以下几个方面:
1. 控制气源:气动执行器通过控制气源的供应来实现运动控制。
通常使用的气源是压缩空气,通过一个气源系统将压缩空气输送给气动执行器。
2. 气源输入:压缩空气经过气源系统后被输送到气动执行器的气缸中。
气源输入通常通过阀门或其他控制装置进行调节和控制。
3. 气缸工作:气源进入气缸后,通过气缸内的活塞来实现运动。
活塞可根据需要进行正、负方向的运动,并可以在规定的行程范围内进行滑动。
4. 控制机构:气动执行器的运动是通过控制机构实现的。
控制机构中通常包括一个配气装置,用于控制气源的进入和排气的通道。
5. 工作过程:气动执行器根据控制信号来控制气缸内压力的增减,进而驱动活塞进行运动。
比如,当控制信号指示气缸工作时,气源进入气缸推动活塞向前运动;当控制信号消失时,气路关闭,气缸内压力减小,活塞受力变化导致返回或停止运动。
6. 控制信号传递:控制信号通常通过电气或电子装置来发送和接收。
例如,可以通过开关、传感器或计算机来控制气动执行
器的工作。
总的来说,气动执行器工作原理是通过控制气源和气缸内的活塞运动来实现机械装置的控制与运动。
不同的气动执行器形式和应用领域可能存在一些差异,但以上原理是它们的基本工作原理。

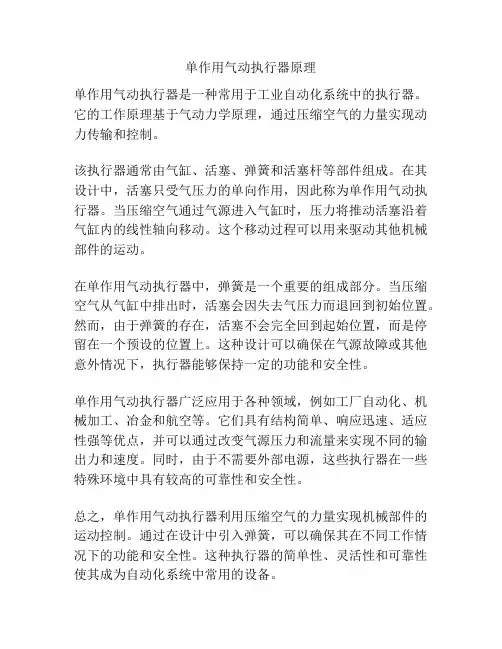

单作用气动执行器原理
单作用气动执行器是一种常用于工业自动化系统中的执行器。
它的工作原理基于气动力学原理,通过压缩空气的力量实现动力传输和控制。
该执行器通常由气缸、活塞、弹簧和活塞杆等部件组成。
在其设计中,活塞只受气压力的单向作用,因此称为单作用气动执行器。
当压缩空气通过气源进入气缸时,压力将推动活塞沿着气缸内的线性轴向移动。
这个移动过程可以用来驱动其他机械部件的运动。
在单作用气动执行器中,弹簧是一个重要的组成部分。
当压缩空气从气缸中排出时,活塞会因失去气压力而退回到初始位置。
然而,由于弹簧的存在,活塞不会完全回到起始位置,而是停留在一个预设的位置上。
这种设计可以确保在气源故障或其他意外情况下,执行器能够保持一定的功能和安全性。
单作用气动执行器广泛应用于各种领域,例如工厂自动化、机械加工、冶金和航空等。
它们具有结构简单、响应迅速、适应性强等优点,并可以通过改变气源压力和流量来实现不同的输出力和速度。
同时,由于不需要外部电源,这些执行器在一些特殊环境中具有较高的可靠性和安全性。
总之,单作用气动执行器利用压缩空气的力量实现机械部件的运动控制。
通过在设计中引入弹簧,可以确保其在不同工作情况下的功能和安全性。
这种执行器的简单性、灵活性和可靠性使其成为自动化系统中常用的设备。

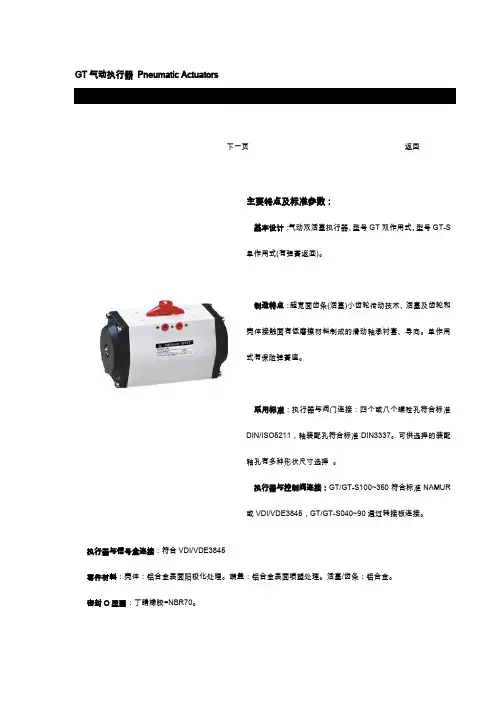

GT气动执行器Pneumatic Actuators下一页返回主要特点及标准参数:基本设计:气动双活塞执行器、型号GT双作用式、型号GT-S单作用式(有弹簧返回)。
制造特点:超宽面齿条(活塞)小齿轮传动技术、活塞及齿轮和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。
单作用式有保险弹簧座。
采用标准:执行器与阀门连接:四个或八个螺栓孔符合标准DIN/ISO5211,轴装配孔符合标准DIN3337。
可供选择的装配轴孔有多种形状尺寸选择。
执行器与控制阀连接:GT/GT-S100~350符合标准NAMUR或VDI/VDE3845,GT/GT-S040~90通过转接板连接。
执行器与信号盒连接:符合VDI/VDE3845零件材料:壳体:铝合金表面阳极化处理。
端盖:铝合金表面喷塑处理。
活塞/齿条:铝合金。
密封O型圈:丁睛橡胶=NBR70。
轴承垫圈/导环:塑料。
工作环境温度:—20°C+90°C。
回转角度:双作用式=90°单作用式=90°、标准执行器旋转轴角度从两端可调节-5°+5°。
输出扭矩:3~10000Nm空气压力:2~8bar,最大10bar。
附件:电磁阀、电气定位器、限位开关、气源处理三联件(有减压器、过滤器、油雾器)手操机构。
工作原理:双作用式压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。
可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度, 锁紧螺母(E)。
反之压缩空气则从气口(A)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(B)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。
单作用式(弹簧复位)压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。
气动执行器(电动执行器)工作原理气动执行器与电动执行器都是用在阀门上的执行机构,我们很常见的电动球阀电动阀门电动蝶阀这些都是内置了电动执行器。
而气动球阀气动蝶阀气动阀门上呢?都是使用的气动执行器,所有我们能够很好的分辩阀门上使用的执行器,呵呵!下面我们就来详细的介绍动执行器(电动执行器)的工作原理。
气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小。
执行机构采用全密封防水设计防护等级高。
气缸体采用进口镜面气缸,无油润滑、摩擦系数小、耐腐蚀、具有超强的耐用性及可靠性,所有传动轴承均采用边界自润滑轴承无油润滑,确保传动抽不磨损。
气动执行器在工作时,将空气由A工作孔输入,气缸内气压推动活塞向两边移动,输出轴逆时针旋转,带动阀门实现启闭操作。
压缩空气由B工作孔输入,气缸内气压推动活塞向中心靠拢,输出轴逆时针旋转,带动阀门实现启闭操作。
这就是气动执行器的工作原理,我可以看出气动执行器在工作时能够快速的使得气缸内的旋转。
下面我们对气动执行器与一个详细的介绍,在下面的介绍我们会从多角度的阐述。
气动执行器1、紧凑的双活塞齿轮齿条机构,灵活轻巧的双活塞连杆机构,角行程输出。
2、缸体材料为压铸铝合金(铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长)。
3、气源:过滤、干燥或加油润滑的洁净空气,最小压0.1 MPa,最大压力1MPa。
4、内表面的特殊处理保证最小摩擦及长久寿命。
5、采用低摩擦材料制成的滑动装置,避免了金属与金属的直接接触。
6、底面固定孔便于执行器与阀连接并使其对正,符合ISO5211/DIN3337标准。
气动执行器在工作时紧凑的双活塞齿轮齿条机构,灵活轻巧的双活塞连杆机构,角行程输出。
而缸体材料为压铸铝合金(铝合金采用硬质阳极氧化耐磨、防腐蚀、寿命长)。
气动执行器的内表面的特殊处理保证最小摩擦及长久寿命。
气动执行器供气孔符合NAMUR标准或符合NAMUR标准的转接板。
气动执行器行程调整:在0°、90°位置有±4°的可调范围。

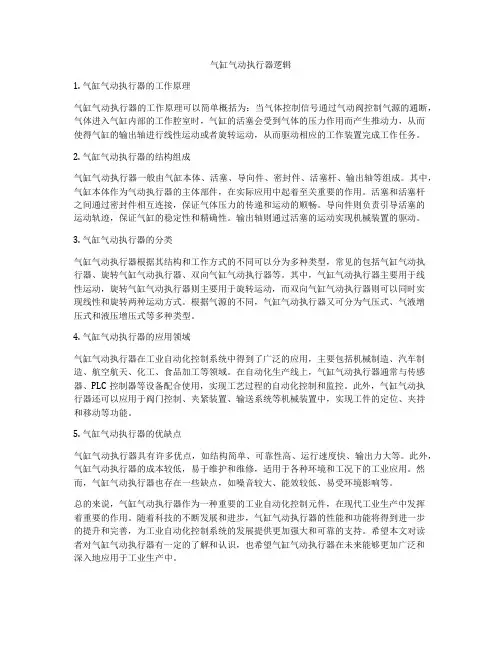

气缸气动执行器逻辑1. 气缸气动执行器的工作原理气缸气动执行器的工作原理可以简单概括为:当气体控制信号通过气动阀控制气源的通断,气体进入气缸内部的工作腔室时,气缸的活塞会受到气体的压力作用而产生推动力,从而使得气缸的输出轴进行线性运动或者旋转运动,从而驱动相应的工作装置完成工作任务。
2. 气缸气动执行器的结构组成气缸气动执行器一般由气缸本体、活塞、导向件、密封件、活塞杆、输出轴等组成。
其中,气缸本体作为气动执行器的主体部件,在实际应用中起着至关重要的作用。
活塞和活塞杆之间通过密封件相互连接,保证气体压力的传递和运动的顺畅。
导向件则负责引导活塞的运动轨迹,保证气缸的稳定性和精确性。
输出轴则通过活塞的运动实现机械装置的驱动。
3. 气缸气动执行器的分类气缸气动执行器根据其结构和工作方式的不同可以分为多种类型,常见的包括气缸气动执行器、旋转气缸气动执行器、双向气缸气动执行器等。
其中,气缸气动执行器主要用于线性运动,旋转气缸气动执行器则主要用于旋转运动,而双向气缸气动执行器则可以同时实现线性和旋转两种运动方式。
根据气源的不同,气缸气动执行器又可分为气压式、气液增压式和液压增压式等多种类型。
4. 气缸气动执行器的应用领域气缸气动执行器在工业自动化控制系统中得到了广泛的应用,主要包括机械制造、汽车制造、航空航天、化工、食品加工等领域。
在自动化生产线上,气缸气动执行器通常与传感器、PLC控制器等设备配合使用,实现工艺过程的自动化控制和监控。
此外,气缸气动执行器还可以应用于阀门控制、夹紧装置、输送系统等机械装置中,实现工件的定位、夹持和移动等功能。
5. 气缸气动执行器的优缺点气缸气动执行器具有许多优点,如结构简单、可靠性高、运行速度快、输出力大等。
此外,气缸气动执行器的成本较低,易于维护和维修,适用于各种环境和工况下的工业应用。
然而,气缸气动执行器也存在一些缺点,如噪音较大、能效较低、易受环境影响等。
总的来说,气缸气动执行器作为一种重要的工业自动化控制元件,在现代工业生产中发挥着重要的作用。
气动阀门执行器原理
气动阀门执行器是一种常用的工业执行器,主要用于控制阀门的开启和关闭。
它的工作原理可以简单概括为以下几个步骤:
1. 气源供给:气动阀门执行器需要通过气源来提供动力。
一般情况下,执行器会连接到气源系统中,通过管道输送气体至执行器。
2. 控制气压:执行器内部有一个气压控制系统,可以控制阀门的开启和关闭。
通过改变气源的压力,可以调节执行器的工作状态。
3. 活塞运动:执行器内部有一个活塞,通过气压的作用使活塞上下运动。
当气压作用在活塞的一侧时,活塞向另一侧移动,实现阀门的开启或关闭。
4. 连接阀门:执行器通过机械装置与阀门相连接,使得活塞的运动可以转化为阀门的运动。
当活塞向上移动时,阀门打开;当活塞向下移动时,阀门关闭。
5. 反馈信号:为了控制阀门的位置,执行器通常会配备反馈装置,用于监测阀门位置并向控制系统反馈信息。
通过反馈信号,控制系统可以实时监控和调节阀门的工作状态。
总结来说,气动阀门执行器通过气源供给、控制气压、活塞运动、连接阀门和反馈信号等步骤,实现对阀门的精确控制。
它在工业领域中被广泛应用,具有快速响应、可靠性高等特点。

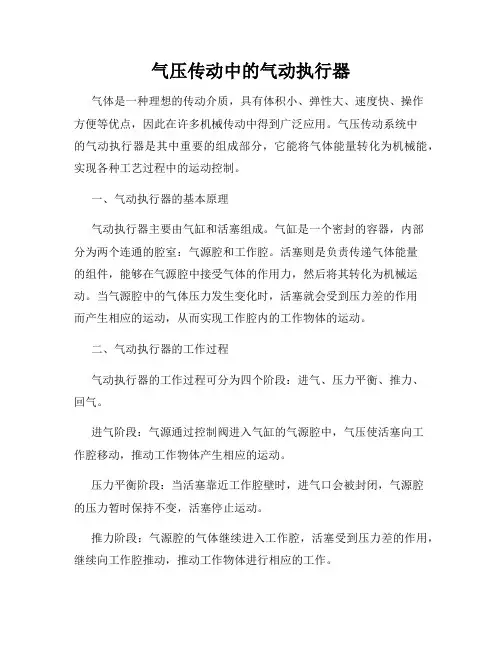

气压传动中的气动执行器气体是一种理想的传动介质,具有体积小、弹性大、速度快、操作方便等优点,因此在许多机械传动中得到广泛应用。
气压传动系统中的气动执行器是其中重要的组成部分,它能将气体能量转化为机械能,实现各种工艺过程中的运动控制。
一、气动执行器的基本原理气动执行器主要由气缸和活塞组成。
气缸是一个密封的容器,内部分为两个连通的腔室:气源腔和工作腔。
活塞则是负责传递气体能量的组件,能够在气源腔中接受气体的作用力,然后将其转化为机械运动。
当气源腔中的气体压力发生变化时,活塞就会受到压力差的作用而产生相应的运动,从而实现工作腔内的工作物体的运动。
二、气动执行器的工作过程气动执行器的工作过程可分为四个阶段:进气、压力平衡、推力、回气。
进气阶段:气源通过控制阀进入气缸的气源腔中,气压使活塞向工作腔移动,推动工作物体产生相应的运动。
压力平衡阶段:当活塞靠近工作腔壁时,进气口会被封闭,气源腔的压力暂时保持不变,活塞停止运动。
推力阶段:气源腔的气体继续进入工作腔,活塞受到压力差的作用,继续向工作腔推动,推动工作物体进行相应的工作。
回气阶段:气源经过控制阀排入大气中,活塞回到初始位置,为下一次工作做准备。
三、气动执行器的分类气动执行器主要分为气动缸和气压马达两种类型。
气动缸根据结构形式可分为活塞式气缸和薄膜式气缸。
活塞式气缸适用于较大推力和较高工作压力的场合,活塞能够承受较大的力矩。
薄膜式气缸则适用于较小推力和较低工作压力的场合,薄膜的柔韧性能保证了较好的密封性和灵活性。
气压马达则根据转动方式可分为气动涡轮马达和气动齿轮马达。
气动涡轮马达适用于较大功率和较高转速的场合,能够提供较大的输出扭矩。
气动齿轮马达则适用于较小功率和较低转速的场合,结构简单、紧凑。
四、气动执行器的应用领域气动执行器广泛应用于工业自动化控制、机械加工、装配线、输送系统、液压机械、航空航天等领域。
在工业自动化控制中,气动执行器可以实现工件的夹紧、顶推、拉伸等动作,提高生产效率和产品质量。
气动执行器工作原理气动执行器作为控制系统中的重要元件,用于驱动阀门、门窗、传送带等设备的开闭,其工作原理主要基于气动力学原理。
本文将详细介绍气动执行器的工作原理及其应用。
一、气动执行器的组成气动执行器主要由气缸、活塞和密封件组成。
其中,气缸是执行器的主体部件,通常由金属材料制成,具有耐压、耐磨等特性。
活塞则通过密封件与气缸壁之间形成密封空间,气缸的内部压力变化将驱动活塞的运动。
二、气动执行器的工作原理1. 压缩空气供给气动执行器的工作依赖于压缩空气的供给,通常通过气源供应系统提供。
气源通过管道输送至气缸中,形成一定的压力。
2. 汽缸内压力变化当气源供给到气缸中时,气缸内部压力会增加,导致活塞受到压力差的作用而产生运动。
当气源停止供给时,气缸内部的压力将逐渐降低。
3. 活塞运动气动执行器的关键部位是活塞,它是气缸内部压力变化的直接受力部件。
当气源供给到气缸中时,活塞会受到压力差的作用而被推动。
根据气源的供给和停止,活塞可以实现不同方向、不同速度的运动。
4. 密封件的作用为了确保气缸内部的气压变化能够驱动活塞的运动,气缸与活塞之间需要设置密封件。
密封件具有较好的弹性和密封性,能够防止气缸与活塞之间的气体泄漏,保证气动执行器的正常工作。
三、气动执行器的应用气动执行器广泛应用于工业自动化控制领域,常见的应用有:1. 控制阀门气动执行器可以通过与阀门连接,实现阀门的开启和关闭。
在工业生产过程中,阀门的开闭控制通常需要大量的力量,通过气动执行器可以方便地实现对阀门的控制。
2. 操作门窗气动执行器还可以用于操作门窗等设备。
在大型建筑物、公共场所或生产车间中,通过气动执行器控制门窗的开闭可以提高操作的便捷性和效率。
3. 传送带控制气动执行器也可用于控制传送带的启动和停止。
在物流、包装等领域,通过气动执行器控制传送带的运行,可以实现物品的自动输送,提高生产效率。
总结:气动执行器作为一种重要的自动控制元件,其工作原理基于气动力学原理。
阀门气动执行器上的工作原理一、引言气动执行器是工业自动化控制系统中常用的执行机构,广泛应用于各种管道、容器和设备上。
气动执行器包括气缸、旋转执行器和阀门执行器等类型,其中阀门气动执行器是最为常见的一种。
本文将详细介绍阀门气动执行器的工作原理。
二、阀门气动执行器的组成阀门气动执行器主要由以下几个部分组成:1. 气缸:负责将压缩空气转换为机械能,推动活塞实现开关阀门;2. 阀体:安装在管道或设备上,通过旋转或升降来控制流体的通断;3. 连杆:将气缸和阀体连接起来,传递力量;4. 位置反馈装置:用于检测阀门的开闭状态,并将信号反馈给控制系统。
三、工作原理1. 初始状态当阀门处于关闭状态时,气缸处于伸出状态(即活塞向外伸出),此时连杆与阀体连接处于最低点,并且位置反馈装置也会相应地反馈信号。
2. 开启过程当控制系统发出开启指令时,气源进入气缸的A腔,推动活塞向内缩进,连杆也随之向上移动。
连杆在移动的过程中,通过与阀体连接的轴承使阀体旋转。
当阀体旋转到一定角度时,流体开始通畅地流过管道或设备。
3. 关闭过程当控制系统发出关闭指令时,气源进入气缸的B腔,推动活塞向外伸出,连杆也随之向下移动。
连杆在移动的过程中,通过与阀体连接的轴承使阀体旋转。
当阀体旋转到一定角度时,流体被完全切断。
4. 位置反馈位置反馈装置会检测阀门的开闭状态,并将信号反馈给控制系统。
控制系统可以根据反馈信号调整气源压力大小和方向来实现对阀门开闭状态的精确控制。
四、总结以上就是阀门气动执行器的工作原理。
通过控制气源压力和方向来驱动活塞实现开关阀门,并且通过位置反馈装置来检测阀门状态并进行精确控制。
在实际应用中,需要根据具体的工艺要求和管道设备的特点来选择合适的阀门气动执行器,以达到最佳的控制效果。
气动执行器工作原理气动执行器是一种广泛应用于众多工业领域的控制装置,它能将空气能转化为机械能,实现各种运动。
本文将详细介绍气动执行器的工作原理。
一、气动执行器的基本结构气动执行器由气动缸、气动活塞及密封件等组成。
气动缸一般由气缸壳体、气缸盖、活塞、内膜及导向装置等部分组成。
气动活塞是气动执行器的重要组成部分,其能够在气动压力的作用下产生前后往复运动。
密封件主要用于气动缸的密封工作,以确保气压能够得到有效控制。
二、气动执行器的工作原理1. 气源供给气动执行器的工作离不开气源供给。
通常,气源通过压缩空气系统提供,经由管道输送至气动执行器。
气源经过调压阀和过滤器进行初步处理,使其压力和纯度符合气动执行器的要求。
2. 动力转换当气压经过调压阀调整后,会进入气缸的腔体之一。
气动执行器的工作原理可以简单理解为:当气压作用在活塞上时,活塞将受到力的作用而产生往复运动,这种运动可由气源提供的气压实现。
3. 作用力输出气动执行器的活塞运动将驱动机械装置产生运动。
通过与机械装置的连接,气动执行器将转化为力,并通过活塞杆实现对装置的推拉。
该推拉作用力可以实现各种运动,如打开或关闭阀门、控制阀门的位置、推动线性传动装置等。
4. 压力调节为了满足不同工况下的需要,气源的压力往往需要进行调节。
压力调节装置通常通过调节调压阀的开度来实现,从而改变气源的压力。
通过控制气源供应的压力,可以灵活地控制气动执行器的工作状态和作用力输出。
三、气动执行器的优势1. 高效可靠气动执行器的工作原理简单,结构紧凑,运动速度快,响应时间短。
相较于电动装置,气动执行器具有更高的效率和可靠性。
此外,气动执行器在一些特殊环境中仍能正常工作,如高温、强电磁干扰等环境。
2. 大输出力气动执行器能够输出较大的推力和拉力,适用于一些需要大功率输出的场合。
通过调整气源的压力,可以实现不同力度的输出。
3. 安全可靠气动执行器在工作时无需电源供应,不存在因电气故障导致的火灾隐患。
气动执行器工作原理气动执行器是工业自动化控制中常用的一种执行元件,广泛应用于阀门、门窗、机械臂等设备的控制系统中。
它通过利用气动能的转换,将气动信号转化为机械运动,实现对被控制对象的控制。
下面将详细介绍气动执行器的工作原理。
一、工作原理概述气动执行器主要由气压装置、执行机构和位置检测装置三部分组成。
其中,气压装置通过调节和控制气源的气压大小,向执行机构提供所需的气动能。
执行机构接收来自气压装置的气源,通过气缸、齿轮传动或者曲柄连杆机构等方式,将气动信号转化为机械动作。
位置检测装置则用于检测执行机构的位置,并反馈给控制系统,以实现闭环控制。
二、气压装置气压装置是气动执行器的基础部分,它主要包括气源供给、气路控制以及压力调节等功能。
气源供给是气动执行器正常工作的前提,一般采用空气压缩机或者气瓶提供稳定的气源。
气路控制则是控制气流进出执行机构的方式,常见的有双位控制、三位控制和四位控制等。
压力调节则是根据实际需要,通过调整气压大小来控制执行机构的运动速度和力度。
三、执行机构执行机构是气动执行器的核心组成部分,它根据气动信号的输入,将气源转化为机械运动。
常见的执行机构有气缸、气动旋转执行器、气动隔膜执行器等。
其中,气缸是最常见的一种执行机构,它通常由气缸筒、活塞、密封件和连接杆等部分组成。
当气动信号输入时,气源通过气缸筒进入气缸内部,使活塞做往复运动,从而实现对被控制对象的位移或者力的控制。
四、位置检测装置位置检测装置常用于对执行机构位置的检测以及反馈,以实现对执行机构运动过程的闭环控制。
常见的位置检测装置有行程开关、位置传感器等。
行程开关是一种机械式位置检测装置,当执行机构到达设定位置时,行程开关被触发,产生信号反馈给控制系统。
位置传感器则是一种电子式位置检测装置,能够实时感知执行机构的位置,并将信号转化为电信号反馈给控制系统。
五、工作原理示意图(在这里可以插入一张气动执行器的工作原理示意图,图中可以清晰地展示各个部分的组成和工作过程,有助于读者更好地理解)在实际应用中,气动执行器通常与控制系统相结合,实现对被控制对象的精确控制。
阀门气动执行器上的工作原理一、介绍阀门气动执行器阀门气动执行器是一种常见的用于控制阀门的设备,广泛应用于工业领域。
它通过气动推力来操作阀门的开闭,具有结构简单、操作可靠等优点。
本文将详细讨论阀门气动执行器的工作原理。
二、阀门气动执行器的组成阀门气动执行器通常由以下几个部分组成:1.气动执行机构:气动执行机构是阀门气动执行器的核心部件,用于实现气动推力的产生和传递。
它一般由气缸和活塞组成,通过气源提供的压缩空气推动活塞运动,从而实现阀门的开闭。
气缸的结构形式有多种,常见的有活塞式气缸和薄膜式气缸。
2.位置反馈装置:位置反馈装置用于检测阀门的开闭状态并将信号反馈给控制系统。
一般情况下,位置反馈装置采用接近开关或者行程开关,通过检测活塞的位置来确定阀门的状态。
3.控制系统:控制系统用于控制阀门的开闭过程。
它通常由气源、气控阀、信号传输装置等组成。
控制系统接收位置反馈装置的信号,并根据设定的控制策略来操作气源和气控阀,从而控制阀门的开闭。
三、阀门气动执行器的工作原理阀门气动执行器的工作原理可以概括为以下几个步骤:1. 开启阀门当需要开启阀门时,控制系统会向气源发送信号,打开气源的输出通道。
气源输出的压缩空气经过管道进入气动执行机构的气缸中,推动活塞向前运动。
活塞的运动会通过连接杆传导给阀门,使阀门打开。
2. 闭合阀门当需要闭合阀门时,控制系统会向气源发送信号,关闭气源的输出通道。
气动执行机构内的气体压力释放,活塞因受到外部压力的作用而向后运动。
活塞的运动会通过连接杆传导给阀门,使阀门关闭。
3. 反馈信号在阀门的开闭过程中,位置反馈装置会不断检测活塞的位置并将信号反馈给控制系统。
控制系统通过比较反馈信号和设定值之间的差异,来判断阀门是否达到预期的开闭状态。
如果差异较大,控制系统会进一步调整气源和气控阀的工作状态,以确保阀门的开闭精度。
四、阀门气动执行器的应用场景阀门气动执行器广泛应用于各种工业领域,特别适用于以下场景:1.管道系统:阀门气动执行器可以用于控制液体或气体的流动,例如在化工厂、电力厂、石油管道等领域中的管道系统中使用。
气动执行器工作原理气动执行器是一种常见的工业自动化设备,被广泛应用于各种机械和工程领域。
它通过利用气动力来实现运动控制和工作执行。
本文将介绍气动执行器的工作原理及其应用。
一、气动执行器的基本组成气动执行器由气动装置和执行机构两部分组成。
气动装置包括压缩空气源、处理元件和控制元件,用于提供可靠的气源和控制信号。
执行机构包括气缸和执行阀,用于转换气源能量为线性或旋转运动。
二、气动执行器的工作原理当气动执行器需要执行某项工作时,气源经过处理元件得到一定压力的干净气体,然后经过控制元件的控制,流入执行机构内部。
执行机构中的气缸将气源能量转化为机械能,从而实现工作的执行。
1. 气动执行器的线性运动原理当气缸内的压缩空气流向执行机构的一个端口时,气缸的活塞会受到气压的作用而产生线性运动。
例如,单作用气缸在一个端口上的气压推动下,活塞会朝着另一个端口的方向运动。
而双作用气缸在两个端口上交替施加气压,使活塞来回运动。
2. 气动执行器的旋转运动原理除了线性运动,气动执行器还可以通过执行机构中的执行阀实现旋转运动。
执行阀通过控制气源进入不同的腔室,使得执行机构中的转子或齿轮驱动旋转。
这种机制广泛应用于阀门、门窗等需要旋转操作的场景。
三、气动执行器的应用领域气动执行器的工作原理使其在众多工业自动化领域中得到广泛应用。
以下是一些常见的应用领域:1. 汽车工业:气动执行器被广泛应用于汽车制造和装配线上,用于控制汽车零部件的组装、定位和运输等操作。
2. 石油化工:气动执行器用于石油化工领域中的管道输送系统和阀门控制,实现流体的调节和控制。
3. 机械加工:气动执行器用于机械加工设备上,如数控机床、冲压机和焊接机器人等,实现精确运动和工件的定位。
4. 电力工业:气动执行器被应用于电力发电设备和输电线路等场景,用于控制阀门的开关和调节。
5. 医疗领域:气动执行器用于医疗设备,如手术台、牙科设备和呼吸机等,实现精确的运动控制和操作。
气动执行机构工作原理
气动执行机构是一种利用气体动力原理来实现机械运动的设备。
其工作原理可以分为以下几个步骤:
1. 气源供气:气动执行机构通常需要外部提供气源,将压缩气体送入机构内部。
气源可以通过压缩空气系统或者气瓶等方式提供。
2. 控制气流:在气源供气的同时,通过控制装置对气流进行控制。
控制装置通常由阀门、气缸和传感器等组成,可以用来调节气流的进出和流量大小。
3. 气流传递:经过控制装置调节后的气流将被送入气动执行机构中。
气动执行机构内部通常由活塞、气缸和阀等部件构成,气流通过这些部件的协同作用来实现机械运动。
4. 机械输出:当气流进入气动执行机构后,会对内部的部件产生压力和力的作用。
通过合理设计机构的结构和工作方式,可以将这些力转化为机械输出,实现所需的工作任务。
总的来说,气动执行机构的工作原理是通过控制气流的进出和流量大小,使气流产生压力作用于内部部件,从而实现机械运动。
它具有结构简单、工作可靠、输出力矩大等优点,广泛应用于工业自动化控制领域。
at气动执行器AT气动执行器是一种常用于工业机械设备中的执行元件。
它能够通过气压控制进行线性或旋转运动,广泛应用于自动化控制系统中。
本文将对AT气动执行器的工作原理、结构特点以及应用领域进行介绍。
一、工作原理AT气动执行器是通过空气压力驱动的装置,它的工作原理基于气动力学。
当空气通过气源供应系统输送至AT气动执行器内部时,产生的压力将推动执行器的活塞(或齿轮、齿条等构件),从而实现机械设备的运动。
二、结构特点1. 活塞式执行器:该型号的AT气动执行器内部设有活塞,空气的进出控制将直接影响活塞的运动。
当气源处于供气状态时,气流进入气缸腔,推动活塞运动;当气源处于排气状态时,气流从气缸腔中排出,活塞回到初始位置。
2. 齿轮式执行器:该型号的AT气动执行器内部设有齿轮传动机构,通过气源的控制来实现齿轮的运动。
当气源供气时,产生的气压会推动齿轮运动,从而实现机械设备的旋转。
3. 齿条式执行器:该型号的AT气动执行器内部设有齿条传动机构,通过气源的控制来实现齿条的运动。
当气源供气时,产生的气压会推动齿条运动,从而实现机械设备的直线运动。
三、应用领域AT气动执行器广泛应用于工业机械设备中,主要被用于以下领域:1. 自动化生产线:在自动化生产线中,AT气动执行器可以用于传送带的驱动、机械手臂的运动等。
它的快速响应、可靠性高以及适应各种工作环境的特点,使其成为自动化生产线中不可或缺的元件。
2. 机械加工:在机械加工领域,AT气动执行器常被应用于数控机床的工作台、刀架、进给机构等部位。
它能够实现精确控制,提高加工效率和质量。
3. 装配线:在装配线上,AT气动执行器可以用于工件的夹紧、定位、推动等操作。
它的运动平稳且噪音低,能够确保装配过程的准确性和效率。
4. 液压系统:在一些特殊场合,AT气动执行器还可与液压系统配合使用。
通过气压控制液压阀等元件,实现更高的控制精度和灵活性。
总结:AT气动执行器作为一种常用的工业自动化控制元件,具有快速响应、可靠性高、适应性强等优点,在各个领域都有广泛的应用。
开关型气动执行器工作原理开关型气动执行器是一种常见的气动执行器,广泛应用于工业自动化领域。
它的工作原理是通过气源压力的控制来实现执行器的开关动作。
下面将从结构和工作原理两个方面进行介绍。
一、结构开关型气动执行器由气缸、活塞、阀门和控制装置等组成。
气缸是执行器的主体部分,通常采用气缸筒和活塞构成。
气缸筒内有两个气体进出口,分别与气源和工作对象相连。
活塞与气缸筒密封连接,并能在气缸筒内做往复运动。
阀门是控制气体流动的关键部件,它可以根据控制信号的输入,控制气源的通断,从而控制活塞的运动。
控制装置通常由传感器、控制阀和电气元件等组成,用于接收信号、控制阀门操作和实现自动化控制。
二、工作原理开关型气动执行器的工作原理可以分为两个阶段:开启阶段和关闭阶段。
1. 开启阶段当控制信号发送到控制装置时,传感器将信号转换为电信号,并通过控制阀控制气源的通断。
当气源通断时,气源压力进入气缸筒的一侧,推动活塞向另一侧运动。
在这个阶段,阀门处于开启状态,气体从气源进入气缸筒,推动活塞使工作对象实现相应动作。
例如,当开关型气动执行器用于控制阀门的开关时,活塞的运动将带动阀门的开启。
2. 关闭阶段当控制信号停止发送或反向发送时,控制阀将气源通断切换到另一状态。
此时,气源压力将进入气缸筒的另一侧,推动活塞向前运动。
在这个阶段,阀门处于关闭状态,气体从气缸筒排出,使工作对象实现相应的关闭动作。
例如,当开关型气动执行器用于控制阀门的关闭时,活塞的运动将带动阀门的关闭。
总结:开关型气动执行器通过控制气源的通断,实现执行器的开关动作。
其工作原理简单明了,结构紧凑,具有体积小、重量轻、响应速度快等优点。
它在工业自动化领域具有广泛的应用,如控制阀门、执行机构的开关、仪表的调节等。
随着自动化技术的不断发展,开关型气动执行器将在更多的领域发挥作用,为工业生产带来更高效、更稳定的控制效果。
GT气动执行器 Pneumatic Actuators
主要特点及标准参数:
基本设计:气动双活塞执行器、型号GT双作用式、型号GT-S
单作用式(有弹簧返回)。
制造特点:超宽面齿条(活塞)小齿轮传动技术、活塞及齿轮
和壳体接触面有低磨擦材料制成的滑动轴承衬套、导向。
单作
用式有保险弹簧座。
采用标准:执行器与阀门连接:四个或八个螺栓孔符合标准
DIN/ISO5211,轴装配孔符合标准DIN3337。
可供选择的装配轴
孔有多种形状尺寸选择。
执行器与控制阀连接:GT/GT-S100~350符合标准NAMUR或
VDI/VDE3845,GT/GT-S040~90通过转接板连接。
执行器与信号盒连接:符合VDI/VDE3845
零件材料:壳体:铝合金表面阳极化处理。
端盖:铝合金表面喷塑处理。
活塞/齿条:铝合金。
密封O型圈:丁睛橡胶=NBR70。
轴承垫圈/导环:塑料。
工作环境温度:—20°C+90°C。
回转角度:双作用式=90°单作用式=90°、标准执行器旋转轴角度从两端可调节-5°+5°。
输出扭矩:3~10000Nm
空气压力:2~8bar,最大10bar。
附件:电磁阀、电气定位器、限位开关、气源处理三联件(有减压器、过滤器、油雾器)手操机构。
工作原理:
双作用式
压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。
可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度 , 锁紧螺母(E)。
反之压缩空气则从气口(A)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(B)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。
单作用式(弹簧复位)
压缩空气从气口(B)进入气缸两活塞(C)之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(A)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)逆时针方向旋转90度。
在压缩空经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(B)排出,同时使两活塞(C)的齿条同步带动输出轴(D)(齿轮)顺时针方向旋转90度。
可以从两端调整微量角度,松动螺母(E)用内六角扳手拧动调节螺栓(F)调整所需角度, 锁紧螺母(E)。
执行器的使用:
使用本执行器时,先确定阀门的扭矩,水蒸气或非润滑的介质增加25%安全值;非润滑的干气介质增加60%安全值;非润滑用气体输送的颗粒粉料介质增加100%安全值;对于清洁、无摩擦的润滑介质增加20%安全值、然后根据气源工作压力,查找扭矩表,可得到准确的执行器型号。
选用双作用式GT例:气源压力只有5bar,控制一个需要扭矩球阀,介质为非润滑的水蒸气,考虑到安全因素,增加25%等于,首先按表查找气源压力5bar ,然后沿该列垂直查找等于或相近的扭矩数据,选,再沿该行向左查找其型号,选择GT130型。
选用单作用式(弹簧复位)GT-S 例:气源压力只有4bar ,控制一个需要扭矩蝶阀,介质为非润滑的干燥气体,考虑到安全因素,增加60%等于,首先按表查找弹簧复位终点得到相近扭矩,然后沿该行向左查找气源压力4bar的终点扭矩,气源压力扭矩应该大于弹簧复位扭矩,正好气源压力扭矩大于弹簧复位扭矩,再沿该行向左查
找其型号,选择GT160S型、弹簧数量10根。
解剖图及零配件:
控制系统接线图:
外形及连接尺寸图:
GT双作用式输出扭矩表单位 :
气源压力(MPa)
型号
GT50
GT65
GT80 104
GT-S单作用式输出扭矩表单位 :
执行器的重量/容量/开或闭的时间。
