由DWG地形图生成DEM

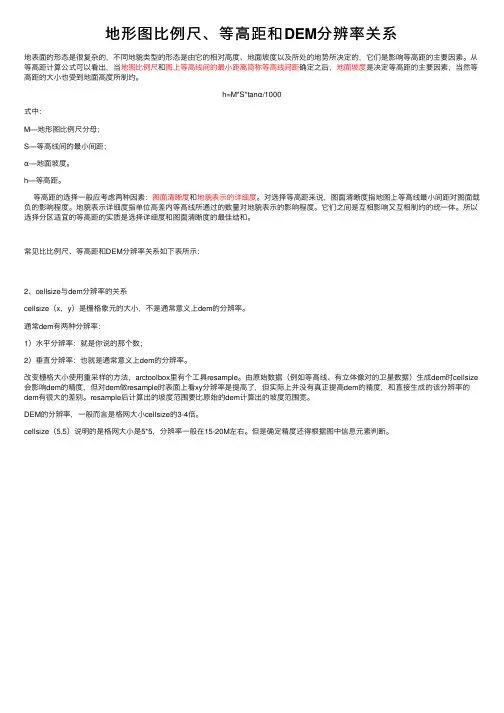

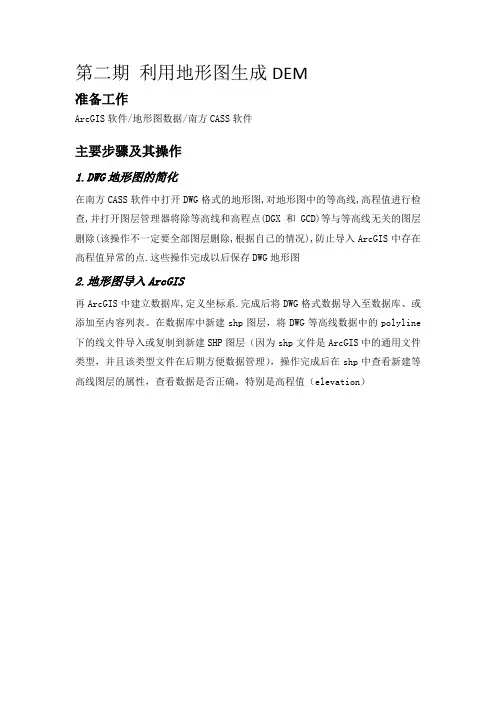

地形图⽐例尺、等⾼距和DEM分辨率关系地表⾯的形态是很复杂的，不同地貌类型的形态是由它的相对⾼度、地⾯坡度以及所处的地势所决定的，它们是影响等⾼距的主要因素。

从等⾼距计算公式可以看出，当地图⽐例尺和图上等⾼线间的最⼩距离简称等⾼线间距确定之后，地⾯坡度是决定等⾼距的主要因素，当然等⾼距的⼤⼩也受到地⾯⾼度所制约。

h=M*S*tanα/1000式中：M—地形图⽐例尺分母；S—等⾼线间的最⼩间距；α—地⾯坡度。

h—等⾼距。

等⾼距的选择⼀般应考虑两种因素：图⾯清晰度和地貌表⽰的详细度。

对选择等⾼距来说，图⾯清晰度指地图上等⾼线最⼩间距对图⾯载负的影响程度。

地貌表⽰详细度指单位⾼差内等⾼线所通过的数量对地貌表⽰的影响程度。

它们之间是互相影响⼜互相制约的统⼀体。

所以选择分区适宜的等⾼距的实质是选择详细度和图⾯清晰度的最佳结和。

常见⽐⽐例尺、等⾼距和DEM分辨率关系如下表所⽰：2、cellsize与dem分辨率的关系cellsize（x，y）是栅格象元的⼤⼩，不是通常意义上dem的分辨率。

通常dem有两种分辨率：1）⽔平分辨率：就是你说的那个数；2）垂直分辨率：也就是通常意义上dem的分辨率。

改变栅格⼤⼩使⽤重采样的⽅法，arctoolbox⾥有个⼯具resample。

由原始数据（例如等⾼线、有⽴体像对的卫星数据）⽣成dem时cellsize 会影响dem的精度，但对dem做resample时表⾯上看xy分辨率是提⾼了，但实际上并没有真正提⾼dem的精度，和直接⽣成的该分辨率的dem有很⼤的差别。

resample后计算出的坡度范围要⽐原始的dem计算出的坡度范围宽。

DEM的分辨率，⼀般⽽⾔是格⽹⼤⼩cellsize的3-4倍。

cellsize（5,5）说明的是格⽹⼤⼩是5*5，分辨率⼀般在15-20M左右。

但是确定精度还得根据图中信息元素判断。

1.启动Spatial ETL Tool工具：在“Untitled - ArcMap - ArcInfo”中左键单击打开catalog在“Toolbox (框线项目)”(位于“Untitled - ArcMap - ArcInfo”中)上用户左键单击选中toolbox在“Toolbox (框线项目)”(位于“Untitled - ArcMap - ArcInfo”中)上用户右键单击展开菜单在“Spatial ETL Tool (菜单项目)”上左键单击在弹出的菜单中选中Spatial ETL Tool2.设置Spatial ETL Tool工具在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上左键单击打开输入文件的类型窗口在“FME Reader Gallery (应用程序)”(位于“FME Reader Gallery”中)上左键单击选中AutoCAD DWG/DXF，以打开dxf和dwg文件在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上用户左键单击进入下一步，选择导入的CAD文件在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上左键单击打开CAD文件所在位置在“处理后地形图.dwg (列表项目)”(位于“Select File”中)上左键单击选中CAD文件在“打开(O) (按下按钮)”(位于“Select File”中)上左键单击在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上左键单击进入下一步在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上左键单击选择输出文件的类型在“FME Writer Gallery (应用程序)”(位于“FME Writer Gallery”中)上左键单击选中ESRI Shape文件类型在“FME Writer Gallery (应用程序)”(位于“FME Writer Gallery”中)上左键单击在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上左键单击在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上左键单击在“Create Translation Workspace Wizard (应用程序)”(位于“Create Translation Workspace Wizard”中)上用户左键单击完成Spatial ETL Tool的设置3.Spatial ETL Tool转换数据在“Spatial ETL Tool”中在找到DGX…AD(等高线层所在的位置)左键单击打开Feature Type Properties在“Format Attributes (选项卡)”(位于“Feature Type Properties”中)上左键单击打开Format Attrlbutes选项卡在“位置(指示器)”(位于“Feature Type Properties”中)上鼠标拖动开始找到高程值数据存放的字段(autocad_elevation)在“Feature Type Properties”中左键单击勾选autocad_elevation在“OK (按下按钮)”(位于“Feature Type Properties”中)上左键单击在“Spatial ETL Tool”中用户左键单击单击“小加号”展开选中不必要输出的字段，按删除键，仅保留LINE输出的字段在“Spatial ETL Tool”中用户键盘输入[Delete]在“位置(指示器)”(位于“Spatial ETL Tool”中)上鼠标拖动开始在“Spatial ETL Tool”中用户键盘输入[Delete] 选中ARC与DGX PE的连接线，并删除在“Spatial ETL Tool”中用户左键单击打开Feature Type Properties在“Feature Type Properties”中左键单击在“Attribute Name”中输入elevation在“Feature Type Properties”中用户左键单击设定Data Type的类型在“number (列表项目)”上用户左键单击选择为number在“OK (按下按钮)”(位于“Feature Type Properties”中)上左键单击在“Spatial ETL Tool”中左键单击单击LINE前面的加号在“Spatial ETL Tool”中左键单击单击DGX PE的加号在“Spatial ETL Tool”中鼠标拖动开始选中LINE下面的auto tion小箭头在“Spatial ETL Tool”中鼠标拖动结束连接到DGX PE下的ElEVATION的箭头在“Spatial ETL Tool”中左键单击选中刚才建立的连接线在“Spatial ETL Tool”中用户左键单击单击Run Translation4.在ARCGIS中将SHP转为TIN文件在“Add Data (菜单按钮)”(位于“Untitled - ArcMap - ArcInfo”中)上左键单击在“打开(按下按钮)”(位于“Add Data”中)上左键单击在“D:\test (列表项目)”上左键单击在“DGX_line.shp (列表项目)”(位于“Add Data”中)上左键单击在“Add (按下按钮)”(位于“Add Data”中)上左键单击在“OK (按下按钮)”(位于“Unknown Spatial Reference”中)上左键单击在“DGX_line (框线项目)”(位于“Untitled - ArcMap - ArcInfo”中)上左键单击在“ArcToolbox (按下按钮)”(位于“Untitled - ArcMap - ArcInfo”中)上左键单击打开Toolbox在“TIN Management (框线项目)”(位于“ArcToolbox”中)上左键单击在“Create TIN (框线项目)”(位于“ArcToolbox”中)上左键单击在“Create TIN (框线项目)”(位于“ArcToolbox”中)上左键双击在“Create TIN”中用户左键单击选择输出TIN文件的路径在“Output TIN”中用户键盘输入TIN文件名在“Save (按下按钮)”(位于“Output TIN”中)上左键单击在“Create TIN”中左键单击在“DGX_line (框线项目)”上左键单击在“DGX_line (列表项目)”(位于“Create TIN”中)上左键单击在“打开(按下按钮)”(位于“Create TIN”中)上左键单击在“ELEVATION (列表项目)”上左键单击在“OK (按下按钮)”(位于“Create TIN”中)上鼠标拖动开始在“Edit TIN (框线项目)”(位于“ArcToolbox”中)上左键双击处理TIN文件在“Edit TIN”中左键单击在“tes (框线项目)”上左键单击在“Edit TIN”中左键单击在“DGX_line (框线项目)”上左键单击在“OK (按下按钮)”(位于“Edit TIN”中)上左键单击在“TIN to Raster (框线项目)”(位于“ArcToolbox”中)上左键双击将TIN文件转成DEM文件在“TIN to Raster”中左键单击在“tes (框线项目)”上左键单击在“OK (按下按钮)”(位于“TIN to Raster”中)上鼠标拖动开始单击左键CAD等高线转换为DEM完成将DEM导成 .img或者.tif文件即可。

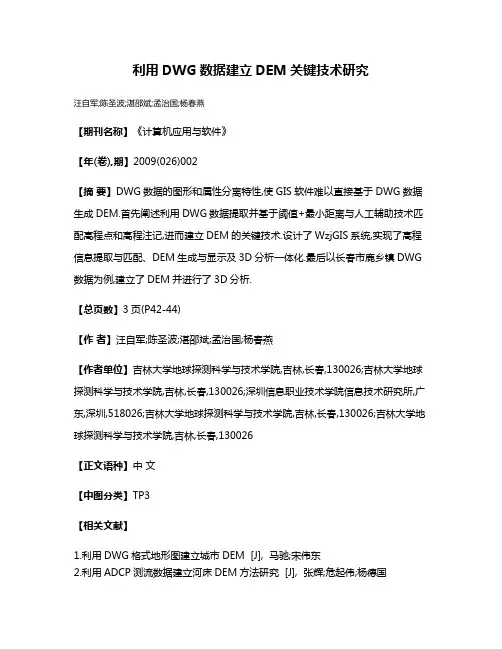

利用DWG数据建立DEM关键技术研究
汪自军;陈圣波;湛邵斌;孟治国;杨春燕
【期刊名称】《计算机应用与软件》
【年(卷),期】2009(026)002
【摘要】DWG数据的图形和属性分离特性,使GIS软件难以直接基于DWG数据生成DEM.首先阐述利用DWG数据提取并基于阈值+最小距离与人工辅助技术匹配高程点和高程注记,进而建立DEM的关键技术.设计了WzjGIS系统,实现了高程信息提取与匹配、DEM生成与显示及3D分析一体化.最后以长春市鹿乡镇DWG 数据为例,建立了DEM并进行了3D分析.
【总页数】3页(P42-44)
【作者】汪自军;陈圣波;湛邵斌;孟治国;杨春燕
【作者单位】吉林大学地球探测科学与技术学院,吉林,长春,130026;吉林大学地球探测科学与技术学院,吉林,长春,130026;深圳信息职业技术学院信息技术研究所,广东,深圳,518026;吉林大学地球探测科学与技术学院,吉林,长春,130026;吉林大学地球探测科学与技术学院,吉林,长春,130026
【正文语种】中文
【中图分类】TP3
【相关文献】
1.利用DWG格式地形图建立城市DEM [J], 马驰;宋伟东
2.利用ADCP测流数据建立河床DEM方法研究 [J], 张辉;危起伟;杨德国
3.利用DEM建立香港土壤地体数据库 [J], 赵玉国;张甘霖;周生路;张华;骆永明;赵其国
4.利用lCESat卫星测高数据建立格陵兰冰盖DEM [J], 黄甜
5.利用CryoSat-2波形数据建立南极Lambert冰川流域DEM [J], 肖峰;李斐;张胜凯;郝卫峰;耿通;宣越
因版权原因，仅展示原文概要，查看原文内容请购买。

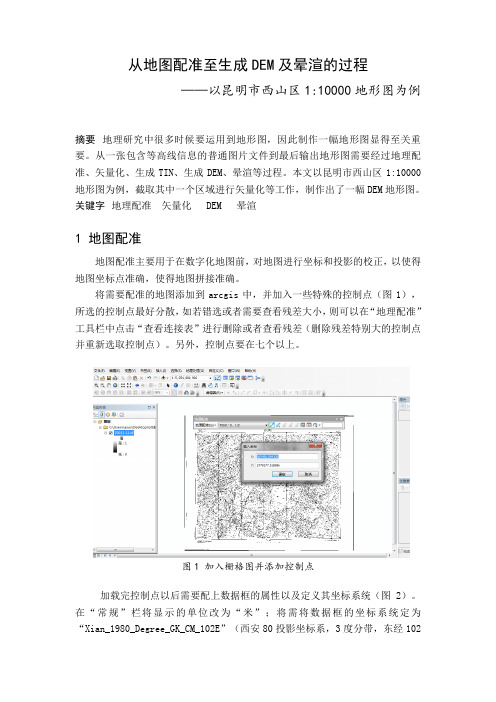

从地图配准至生成DEM及晕渲的过程——以昆明市西山区1:10000地形图为例摘要地理研究中很多时候要运用到地形图，因此制作一幅地形图显得至关重要。

从一张包含等高线信息的普通图片文件到最后输出地形图需要经过地理配准、矢量化、生成TIN、生成DEM、晕渲等过程。

本文以昆明市西山区1:10000地形图为例，截取其中一个区域进行矢量化等工作，制作出了一幅DEM地形图。

关键字地理配准矢量化 DEM 晕渲1 地图配准地图配准主要用于在数字化地图前，对地图进行坐标和投影的校正，以使得地图坐标点准确，使得地图拼接准确。

将需要配准的地图添加到arcgis中，并加入一些特殊的控制点（图1），所选的控制点最好分散，如若错选或者需要查看残差大小，则可以在“地理配准”工具栏中点击“查看连接表”进行删除或者查看残差（删除残差特别大的控制点并重新选取控制点）。

另外，控制点要在七个以上。

图1 加入栅格图并添加控制点加载完控制点以后需要配上数据框的属性以及定义其坐标系统（图2）。

在“常规”栏将显示的单位改为“米”；将需将数据框的坐标系统定为“Xian_1980_Degree_GK_CM_102E”（西安80投影坐标系，3度分带，东经102度中央经线），因为要与扫描地图的坐标系一致。

图2 编辑数据框属性及定义坐标系统在完成添加属性之后需要进行校正工作，在“地理配准”工具栏下选择“校正”，对配准的影像根据设定的变换公式重新采样，重采样类型选择“双线性内插（连续数据）”，另存为一个新的影像文件。

加载重新采样后得到的栅格文件，并将原始的栅格文件从数据框中删除。

至此，就完成了配准工作。

2 区域裁剪2.1 划定裁剪区域为了减小矢量化的工作量，我们在原配准好的栅格图行选取某一个区域进行矢量化，并在此基础上生成DEM和晕煊等工作。

在ArcCatalog中新建面图层，并导入配准好了的图层（70011-111.tif）的坐标系（图3）。

在arcmap中导入新建的图层并开始编辑，运用矩形构造工具在栅格图层上选取要裁剪的区域，并保存编辑（图4）。

利用cad等高线生成dem的步骤标题，利用CAD生成DEM的步骤。

数字高程模型（DEM）是地理信息系统（GIS）中常用的数据类型，用于表示地表的高程信息。

利用CAD软件可以生成DEM，以下
是利用CAD生成DEM的步骤：
1. 收集高程数据，首先需要收集地表的高程数据，这可以通过
现场测量、卫星遥感数据或其他地理信息数据源获得。

2. 准备CAD软件，选择一款支持地形建模的CAD软件，例如AutoCAD、MicroStation等，并确保安装了相应的插件或扩展程序，以便进行DEM的生成和编辑。

3. 导入高程数据，将收集到的高程数据导入CAD软件中，通常
高程数据以点或者等高线的形式存在。

4. 创建TIN（三角网），在CAD软件中，利用导入的高程数据
创建TIN，即由三角形构成的地形模型。

这可以通过CAD软件中的
地形建模工具来实现。

5. 生成DEM，利用CAD软件的功能，将创建的TIN转换为DEM。

这个步骤通常需要使用CAD软件中的地形分析工具或者DEM生成工
具来完成。

6. 编辑和优化，生成DEM后，可能需要对其进行编辑和优化，
以确保地形模型的准确性和完整性。

这包括去除不必要的数据、填
补空缺区域等操作。

7. 导出DEM数据，最后，将编辑好的DEM数据导出为常见的文
件格式，如TIFF、ASCII等，以便在GIS软件中进行进一步的分析
和应用。

通过以上步骤，利用CAD软件可以生成高质量的数字高程模型，为地理信息系统和地形分析提供了重要的数据支持。

两种等高线转DEM的方法1. 概述在很多项目中，都要用到DEM，通过DEM可以很好的模拟出地貌形态，但是通常我们拿到的数据是dwg格式的等高线，所以需要对等高线进行处理，将其转换为DEM数据，这里，我们介绍一下使用Global Mapper和ArcGIS进行等高线转DEM的方法。

2. 数据来源本教程所使用的数据是从微图中下载的高程数据生成的等高线，除了高程数据，常见的GIS数据都可以从微图中进行下载。

微图（关注头条号'水经注GIS'，并回复'微图'获取微图软件安装包）3. Global Mapper转DEM相较于ArcGIS，Global Mapper的转换方法相对简单，所以先介绍一下Global Mapper的转换方法。

将dwg格式的等高线加载到Global Mapper内，效果如下图所示。

等高线效果在等高线图层上点击右键，选择'分析\网格-从3D矢量/雷达数据创建高程网格'，如下图所示。

选择创建高程网格点击之后在显示的高程网格创建选项对话框内，设置名称为DEM，设置垂直单位为米，选择自动确定最佳网格间距，如下图所示。

高程网格创建选项点击确定之后可以看到生成了高程DEM数据，如下图所示。

生成的DEM4. ArcGIS转DEM相较于Global Mapper，ArcGIS的转换方法要稍微复杂一点，首先还是将dwg格式的等高线加载进来，如下图所示。

等高线效果在ArcToolbox中点击'3D Analyst工具\数据管理\TIN\创建TIN'，调用创建TIN工具。

调用创建TIN工具在显示的创建TIN对话框内，设置好输出TIN的位置，由于大部分等高线数据可能不知道坐标系，所以这里可以不用设置坐标系，设置好输入要素类，如下图所示。

创建TIN设置点击确定之后可以看到生成的TIN文件，如下图所示。

生成的TIN文件在ArcT oolbox中点击'3D Analyst工具\转换\由TIN转出\TIN转栅格'，调用TIN转栅格工具。

如何处理地形图数据以生成数字高程模型生成数字高程模型（Digital Elevation Model，简称DEM）是地图制作和地理信息处理的重要工作。

DEM作为一种描述地面高程分布的数据模型，广泛应用于土地规划、环境分析、气象预测等领域。

本文将介绍如何处理地形图数据以生成DEM，包括数据获取、处理方法和应用。

一、数据获取生成DEM所需的地形图数据可以通过多种途径获取。

其中，地理信息系统（GIS）是常用的数据来源。

通过GIS软件，可以获取地面要素数据、地形图和卫星遥感图像等。

此外，卫星激光测高（Lidar）和航空摄影测量也是获得高精度地表数据的重要手段。

二、数据预处理取得地形图数据后，需要进行预处理以满足DEM生成的要求。

首先，需对数据进行去噪处理，去除不符合地形特征的异常值或干扰信号。

其次，进行数据格式转换，将地形图数据转化为标准的栅格数据格式，如TIFF、ASCII等。

此外，对数据进行坐标系统转换和投影转换，以适配不同的使用环境。

三、数据插值数据插值是生成DEM的关键步骤之一。

在实际应用中，地形图数据的采样精度通常有限，需要通过插值算法填充缺失的高程数据。

最常见的插值方法包括反距离加权法、克吕金插值法和三次样条插值法等。

不同插值方法适用于不同类型的地形数据，选择合适的插值方法可以提高DEM的精度和真实性。

四、数据平滑生成的DEM数据通常会存在噪声和异常值，需要进行平滑处理。

平滑处理可以通过使用滤波器或进行数据平均等方法实现。

其中，滤波器可以根据滤波窗口的大小和形状对周围数据进行加权平均，以减少数据的波动和噪声。

数据平均则是通过将邻近的像素值进行平均，实现对DEM数据的平滑处理。

五、DEM的应用生成的DEM数据可以广泛应用于地理信息系统、地质勘探、环境科学等领域。

在地理信息系统中，DEM可以作为地图制作和测量分析的基础数据，用于土地规划、地形分析和水文模拟等。

在地质勘探中，DEM可以用于地质构造分析和地震预测等。

本文适用于FME转换cad地形图为shp格式后，等高线polyline文件无等高线数值，利用高程点数值插值构建TIN及DEM，生成坡度及三维地形图。

一、步骤（1）首先请自行安装FME，网上很多破解版；应用FME软件中的工具对CAD数据进行转换，选择所要转换的数据源格式及文件，设置转换后格式Esri shape及存储文件夹，然后ok如图：结果如图：（2）打开Arcmap，加载转换后的图层（本人的cad文件中等高线及高程值点文件为地貌_line及地貌_text）（3）由于本人的等高线无属性数值，经过网上查询和试验，发现可采用高程点数值插值生成DEM及TIN；首先给生成的属性string赋值到新建的浮点型字段中：同时删除其中错误数据（小于最小高程值的数据均删除）（4）打开3D anlyst工具栏，选择interpolate to raster下的inverse distance weighted工具，设置如图：其中为刚才赋值的字段，Output cell size 根据实际分辨率需求设置（5-10比较合适），结果如下图然后继续选择3D 工具，convert ，raster to TIN，默认设置，accuracy可以自己设置，可以根据具体需要对rasttin3中的symbology进行分级，分色，分数值设置生成结果即为地形海拔变化图:然后，利用生成的TIN，使用3D工具栏中surface analysis 工具相对应的可生成坡度、坡向、等高线等；以坡度为例：注：在使用symbology中的classify时arcmap可能会报错（本人为9.3），原因是缺少补丁，可以把错误原因百度，上面有人专门解答和提供了官方下载补丁的连接，下载下来打上去就行了，最后经过arcmap和photoshop双重美化之后即可生成想要的海拔地形及坡度图：补充说明一下，高程点生成tin和dem对比等高线的话肯定在精度上有出入，但很适用于等高线图层未赋值的情况，有时间又追求完美同学可以不选用，欢迎大家交流斧正··By：紫夜星晴lz。
