宗地图制作

CASS实验思路及方法(绘制宗地图与地籍表)一、绘制宗地图在完成上节操作绘制地籍图以后,便可制作宗地图了。

具体有单块宗地和批量处理两种方法,两种都是基于带属性的权属线。

注:绘制宗地图前,应查看“地籍参数设置”中的“宗地图”项(【地籍】→【地籍参数设置】),将其按需要进行设置。

(一)单块宗地作用:绘制单幅宗地图。

方法:【地籍】→【绘制宗地图框】→【A4竖】→【单块宗地】→提示“用鼠标器指定宗地图范围 -- 第一角:”时,用鼠标指定要处理宗地的左下方→提示“另一角:”时,用鼠标指定要处理宗地的右上方→弹出“宗地图参数设置”对话框,根据需要修改设置(比例尺、比例尺分母倍数、坐标表保存到文件、保存路径)→【确定】→提示“用鼠标器指定宗地图框的定位点:”时,用鼠标在屏幕上指定一点(预放置宗地图的位置)。

(此时,一幅完整的宗地图就画好了,见屏幕图)注:宗地图的插入点(即定位点)为左下角点(即宗地图的西南角点)。

(二)批量处理作用:批量绘出多宗宗地图。

方法:【地籍】→【绘制宗地图框】→【A4竖】→【批量处理】→弹出“宗地图参数设置”对话框,根据需要修改设置(比例尺、比例尺分母倍数、坐标表保存到文件、保存路径)→【确定】→提示“选择对象:”时,用鼠标依次点选若干条权属线(也可框选)后【回车】→提示“用鼠标器指定宗地图框的定位点:”时,用鼠标在屏幕上指定一点→提示“是否批量打印(Y/N) ?”时,输入“N”后【回车】。

(此时,多幅宗地图就画好了,见屏幕图)二、绘制地籍表格1.界址点成果表【地籍】→【绘制地籍表格】→【界址点成果表】→提示“用鼠标指定界址点成果表的点:”时,在屏幕上用鼠标指定界址点成果表放置的位置→提示“(1)手工选择宗地(2)输入宗地号<1>”时,①输入“1”→提示“选择对象:”时,点选一个(多个或所有)宗地权属线后【回车】→提示“是否批量打印(Y/N) ?”时,输入“N”后【回车】。

宗地图制作标准宗地图制作标准编写⼈：孙中兴审核⼈：批准⼈：批准⽇期：北京新兴华安测绘有限公司信息⼯程部⼆○⼀○年三⽉变更记录说明⽬录⼀、宗地图的概念 (1)⼆、宗地图的内容 (1)第⼀部分 (1)1.1宗地编号 (1)1.2地籍图号 (1)1.3权利⼈ (2)第⼆部分 (2)2.1 宗地号 (2)2.2 ⼟地利⽤现状分类 (3)2.3 权利⼈ (3)2.4 宗地⾯积 (4)2.5 房屋注记 (4)2.6 界址点号 (5)2.7 界址线距离: (5)2.8 长度、线型及其他规定： (6)第三部分 (7)3.1 绘图⽇期 (7)3.2 审核⽇期 (7)3.3 ⽐例尺 (7)3.4 绘图员 (8)3.5 审核员 (8)附图： (8)宗地图制作标准⼀、宗地图的概念宗地图是以宗地为单位编绘的地籍图。

它是在地籍测绘⼯作的后阶段，当对界址点坐标进⾏检核后，确认准确⽆误，并且在其他的地籍资料也正确收集完毕的情况下，依照⼀定的⽐例尺制作成的反映宗地实际位臵和有关情况的图件。

⼆、宗地图的内容宗地图的内容通常与分幅地籍图保持⼀致，具体内容如下：第⼀部分1.1宗地编号1.1.1 编号⽅式采⽤10位编号⽅式，具体为：街道号3位+街坊号3位+宗地号4位；1.1.2 字体样式字体样式为“HZ”、对正为“左中”⾼度为图上“3.5mm”、旋转“0”、宽度⽐例“0.8”；1.1.3 其他规定宗地编号⽂字部分和数字部分要求⽔平保持⼀致；1.2.1 来源由软件⾃动计算并⽣成宗地所在的图幅号，如4174.00-400.50；1.2.2 字体样式字体样式为“HZ”、对正为“左中”⾼度为图上“3.5mm”、旋转“0”、宽度⽐例“0.8”；1.2.3 其他规定地籍图号⽂字部分和数字部分要求在⽔平保持⼀致，同时保持宗地编号和地籍图号数字部分左侧垂直对齐；1.3权利⼈1.3.1 概念指依法享有宗地占⽤范围内的⼟地使⽤权、他项权利的法⼈、其他组织和⾃然⼈；1.3.2 字体样式字体样式为“HZ”、对正为“左中”⾼度为图上“3.5mm”、旋转“0”、宽度⽐例“0.8”；1.3.3 其他规定权利⼈及具体名称要求在⽔平⽅向保持⼀致；第⼆部分2.1 宗地号2.1.1 编号原则上采⽤CASS直接⽣成的标准执⾏，如宗地号为0078则标注为78；即2.1.2 字体样式字体样式为“HZ”、对正为“中下”⾼度为图上“2.0mm”、旋转“0”、宽度⽐例“0.8”；2.1.3 其他规定本宗地和邻宗地均需标注宗地号。

实验8 地籍图的绘制和宗地图的制作通过本上机将要学会以下内容：1. 如何绘制地籍图〔绘权属图〕；2. 如何绘制宗地图；3. 如何绘制地籍表格；4. 如何管理地籍图中的信息。

上交成果：1．根据地籍调查信息（天河区.yd）用“绘制权属线”的方法绘制天河区的地籍图，生成图形文件“天河区.dwg”；2．生成权属信息文件“天河区.qs”，用于后续统计工作；3．用“批量处理”的方法绘制图框大小为“A4竖”的宗地图（10幅），并对其中一幅图进行修饰整理；4．天河区界址点成果表；5．以街道为单位宗地面积汇总表；6．街道面积分类统计表。

一、绘制地籍图1．生成平面图用前面介绍过的“简码识别”的方法绘出平面图。

示例文件“天河区.dat”是带简编码的坐标数据文件，故可用“简码法”来完成。

所绘平面图如图1所示。

图1 用天河区.DAT示例数据绘制的平面图2．绘权属地籍图地籍部分的核心是带有宗地属性的权属线，生成权属线有两种方法：①可以直接在屏幕上用坐标定点绘制（手工绘制）；②通过事前生成权属信息数据文件的方法来绘制权属线。

2.1 手工绘制首先可以利用“地籍\地籍参数设置”功能对成图参数进行设置。

根据实际情况选择适合的注记方式，绘权属线时要作哪些权属注记。

如要将宗地号、地类、界址点间距离、权利人等全部注记，则在这些选项前的方格中打上钩，如图2所示。

特别要说明的是“宗地内图形”中是否满幅的设置。

CASS5.0以前的版本没有此项设置，默认均为满幅绘图，根据图框大小对所选宗地图进行缩放，所以有时会出现诸如1：1215这样的比例尺。

有些单位在出地籍图时不希望这样的情况出现。

这时，可将“宗地图内图形”选项设为“不满幅”。

使用“地籍”子菜单下“绘制权属线”功能生成，并选择不注记，可以手工绘出权属线，这种方法最直观，权属线出来后系统立即弹出对话框，要求输入属性，点“确定”按钮后系统将宗地号、权利人、地类编号等信息加到权属线里，如图3。

图2地籍参数设置图3 加入权属线属性2. 通过权属信息数据文件绘制权属信息文件的格式见《参考手册》附录A ，可以通过文本方式编辑得到该文件后，再使用“地籍\依权属文件绘权属图”命令绘出权属信息图。

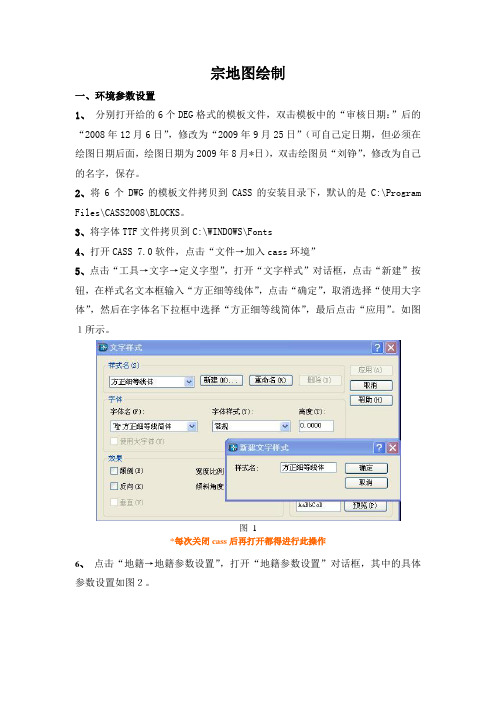

宗地图绘制一、环境参数设置1、分别打开给的6个DEG格式的模板文件，双击模板中的“审核日期：”后的“2008年12月6日”，修改为“2009年9月25日”（可自己定日期，但必须在绘图日期后面，绘图日期为2009年8月*日），双击绘图员“刘铮”，修改为自己的名字，保存。

2、将6个DWG的模板文件拷贝到CASS的安装目录下，默认的是C:\Program Files\CASS2008\BLOCKS。

3、将字体TTF文件拷贝到C:\WINDOWS\Fonts4、打开CASS 7.0软件，点击“文件→加入cass环境”5、点击“工具→文字→定义字型”，打开“文字样式”对话框，点击“新建”按钮，在样式名文本框输入“方正细等线体”，点击“确定”，取消选择“使用大字体”，然后在字体名下拉框中选择“方正细等线简体”，最后点击“应用”。

如图１所示。

图 1*每次关闭cass后再打开都得进行此操作6、点击“地籍→地籍参数设置”，打开“地籍参数设置”对话框，其中的具体参数设置如图２。

图 2＊以上环境参数设置好后重新启动cass软件二、制作宗地图（一）宗地提取1、点击工具条中的按钮，打开需要制作宗地图的图形文件。

2、点击工具条左上角的按钮，打开图层特性管理器，关掉ASSIST、GCD、KZD 图层。

3、点击“地籍→绘制宗地图框”，根据所需绘制宗地图的大小选择A4横、A4竖或A3横、A3竖，然后选择“单块宗地”。

4、按住鼠标左键，拖动鼠标将需要绘制宗地图的图块框中，选中后点击鼠标左键，弹出“宗地图参数设置”对话框，其中参数设置见图３。

5、在显示窗口下端的命令窗口中输入比例尺分母“500”（可根据图幅及所画宗地图的大小调整比例尺，保证宗地图的内容清晰就好），回车。

6、在屏幕空白处点击鼠标左键（滚轮可以进行放大、缩小操作，按住滚轮可进行图形的拖动），出现图４所示宗地图。

图3图 4如果画出的宗地图如下图所示，没有居中，可拖动鼠标左键选中其中的宗地图，在命令行中输入“m”，回车，再在图幅中心点击鼠标左键，移动宗地图到合适的位置，如图５所示。

实验二地籍图、宗地图、地籍表格的绘制-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII实验二地籍图、宗地图、地籍表格的绘制及工程应用一、实验目的、要求1、通过示例数据练习地籍图、宗地以及地籍表格的绘制，熟练掌握CASS软件中有关地籍菜单的功能；2、通过示例数据进行工程应用菜单的练习，熟练掌握CASS软件有关工程应用菜单的功能；3、进一步学习熟悉和掌握CASS软件的使用。

二、实验仪器与材料计算机、基础练习数据（C:\Program Files\CASS60\DEMO\*.DAT）、南方CASS6.1成图系统三、实验内容1、查看计算机上是否有CASS软件，如果没有则参见实验一的软件安装，将软件安装在C盘，完成CASS软件的安装。

2、建立文件夹，文件夹名为“姓名学号”3、地籍图的绘制用记事本打开“C: \Program Files\CASS60 \Demo\YMSJ.dat”文件，参考附录1内容（尤其注意表格D-1、D-2、D-3的内容即可。

）分析其数据格式。

（作业1：试写出2个地物的数据内容并解释其含义。

）（1）绘制平面图—>定显示区：选择示例文件\Program Files\CASS60\demo\south.dat；—>简码识别：单击“绘图处理”菜单，选择“简码识别”项。

绘图比例尺 1:<500>：回车。

即默认比例尺为1:500。

选择数据文件名为\Program Files\CASS60 \demo\south.dat。

此时在屏幕上自动地绘出地物平面图来。

（2）生成权属信息文件生成权属线有两种方法：可以直接用手工方法绘制，也可以通过生成权属信息数据文件后再利用此文件来绘制。

下面以权属合并为例，讲解权属线生成的方法。

权属合并需要用到两个文件：权属引导文件和界址点数据文件。

①权属引导文件的格式：宗地号，权利人，土地类别，界址点号，界址点号，……，界址点号，E（一宗地结束）宗地号，权利人，土地类别，界址点号，界址点号，……，界址点号，E（一宗地结束）E（文件结束）注意：（1）每一宗地写一行，以E为一宗地的结束符，E要求大写；（2）编宗地号方法：街道号（地籍区号）＋街坊号（地籍子区）＋宗地号（地块号）,街道号和街坊号位数可在“参数设置”内设置；（3）权利人按实际调查结果输入；（4）土地类别按规范要求输入；（5）权属引导文件的结束符为E，E要求大写。

宗地图的制作流程
下面以倪家营乡下营村六社为例。

在做宗地图前要对地籍参数设置,通常根据实际要求设计的就是如下圈的部分.
第一：复合线转化为权属线
地籍→复合线转化为权属线→宗地基本属性中填写（宗地号﹑权利人﹑地类）选择合适位置点击宗地号注记位置。

把界指点圆圈的直径改为1，界指线的全局宽度改为0。

3
若有多余的面积通常用X2的虚线表示它全局宽度改为0。

3。

多余面积用(122）25.4(通常放在tk层，字体大小为1）意思就是多了25。

4平方米的面积
对倪家营乡下营村六社算有的住户进行宗地编号，编号原则是从左到右，由上到下序号依次变大。

做完之后就备份一份，以免以后操作出现失误。

第二：绘制宗地图框
绘制宗地图框→A4竖→选择输出方式→宗地图参数设置（只设置比例尺方式手工输入→比例尺分母为通常为300（若面积大的宗地放不下，应该改变比例尺的大小，应该根据实际情况确定）
通常输入比例尺分母为为300
这是第一个宗地生成，紧接着在输入比例尺300，就是第二个宗地生成
依次类推，直到最后一个生成
按ENTER键，就生成了算有宗地图.这样再备份一份，以免错误操作，重新返工.
第三:对宗地图进行修饰
在图层管理中除了JZD﹑TK层外,锁定算有图层,对界界指点圆圈修饰。

地籍→界指点圆圈修饰→圆圈修饰
接下来对画圈的部分修改
宗地四至的汉字的字体大小为1。

25，通常用HZ字体并且放在TK层。

道路注记通常有两种：主干道﹑机耕路！宗地四至通常有这几种说法：空地，耕地，通道,在修饰邻宗时要保留主要建筑物，邻宗的线长通常都延伸出5米。

主要原则就是图形美观漂亮.。

宗地图：
1、按宗地--局部存盘
2、检查是否存在重叠线
3、复合线转为权属线（复合线闭合才能转）
4、查看J1号界址点开始的位置（要求：必须是三村交点，一般始
于西北角）
若J1开始的位置不符合要求，要打断于点，成三段线再按顺序连接闭合。

再重新按要求注记界址点。

5、添加A3宗地图框（横、竖）缩放为合适大小，套回原图。

6、生成界址点坐标表（缩放合适大小后于图框右侧排列整齐）
7、由绘图输出-窗口-预览，确定合适比例尺（修改当前绘图比例
尺、图框下侧比例尺）
8、依据比例尺n 修减三村交点处的线头长度（1—2cm*n）
9、按要求填写宗地编号、地籍图号、权利人、面积；绘图日期、
终审日期、绘图员、审核员等。

并修改文字的字体样式、颜色等。

10、依据比例尺（比例因子n）修改文字高度、圆圈半径、线的全
局宽度等。

11、插入影像。

宗地图的绘制南方CASS6.1成图软件学习使用地籍和宗地图绘制数字测绘成图软件南方CASS 6.1 的学习和使用（地籍图和宗地图绘制）操作步骤：1、将CASS6.1软件解压缩，然后安装双击文件夹里的Setup安装文件，安装CASS6.1，然后进入CASS6.1解密文件夹，双击Setup安装解密文件。

2、启动CASS6.1。

可以通过双击桌面上的CASS6.1图标，启动CASS。

3、将地籍测量实验数据文件复制到桌面。

打开文件夹如下图所示：利用CASS6.1绘制宗地图。

步骤1、打开CASS6.1软件。

如下图所示：2、界址点数据展点。

点击绘图处理菜单-〉展野外测点点位命令，如下图。

在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。

如下图：3、点击打开，将界址点点位展到软件中。

如下图：4、展点号。

点击绘图处理菜单-〉展野外测点点号命令，如下图。

同样在打开的对话框中，选择已经复制到桌面的地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。

5、绘制界址点和界址线。

点击屏幕右侧屏幕菜单的坐标定位，如下图，这时变为如下图：点击屏幕菜单的地籍信息选择界址线符号，点击确定。

将鼠标放到对象捕捉上，点击右键，选择设置选项，在弹出的对话框中，选择如图所示的选项。

点击确定。

这时鼠标具备了捕捉功能。

可以自动捕捉点。

按顺序将1、2、3、4——10个界址点顺序连接，当点击到10号界址点时，在CASS下面对话框中输入字母：C，然后按回车，可自动将界址线闭合。

然后如下图：在对话框中输入如下：点击确定。

鼠标在界址线中间，一点，即可将注记标注上了。

然后同理，将房屋围墙点号展上，如下图操作过程。

按下图的连接步骤绘制房屋。

同理，绘制其他房屋。

绘制围墙：如下步骤。

回车，或点击鼠标右键。

再回车。

输入围墙厚度0.3米。

回车给房屋加注记。

步骤如下图所示。

回车修改注记。

回车，关闭属性修改窗口。

1、制作前设置：点击“地籍”→“地籍参数设置”弹出如图
按图修改参数，完成后，点击确定。

2、提取每块宗地
复制要提取的宗地，右击原坐标粘贴至新建的CASS图中。

3、转为宗地图
在上述新建的CASS中点击“地籍”→“复合线转为权属线”选中提取的宗地，弹出如下
窗口：
街道：000 街坊：00 宗地号：按照原图中所在编号（如12A，则命名为0012-1，如12B,则命名为0012-2，依次类推，如出现两个12A，则将其中之一改为12C，并编号为0012-3），权利人：按照编号在“宗地图框-xxx组”查询相应的人名。

地类：13
点击确定，十字光标点击宗地中心，作图完毕，如下：
将此图按照相应的宗地编号（如0012-1）保存至“宗地图块-德吉x组”
3、制作宗地图框
在上述保存过的宗地图中继续以下操作：菜单栏中右击，调出“A4竖宗地图框”菜单，如：点击第一个按钮，并框选制作好的宗地图，弹出如
下菜单
其中：坐标表：不绘制，其他不变，点击确定，在宗地图旁边绘制宗地图框，绘制完毕，如图
将此文件命名为相应编号（如0012-1）另存为至宗地图框-德吉x组。

补充：在“宗地图框-德吉x组”文件夹中，各个宗地的word文档与制作完成的宗地图框不对应，请再制作相应的文档并修改其中的编号。

导读：通过对宗地图的介绍，加深对宗地图的了解，通过本篇的学习，让大家掌握利用CASS软件制作宗地图的流程，解决实际工作中存在的问题。

一、宗地图的定义及要求宗地图是土地使用证和宗地档案的附图，通过具有法律手续的土地登记过程认可，是土地所有者或使用者持有的具有法律效力的图件凭证。

它反映一宗地的基本情况。

包括：宗地权属界线、界址点位置、宗地内建筑物位置与性质，与相邻宗地的关系等。

宗地图定义为：描述宗地空间位置关系的地图。

（宗地：parcel Of land，土地使用权人的权属界址范围内的地块。

权属界址线所封闭的地块。

历史上曾称宗地为“丘”。

）宗地图一般采用A4或A3图纸幅面，可横向或竖向编绘，比例尺一般为100的整倍数。

宗地图制作的一般要求：(1) 确定用地边界，依据正确合理。

依据原老土地证界，勘测定界图界等。

(2)用地边界四邻已有合法用地边界的,当前用地边界应与四邻边界完全重合。

(3)边界穿房屋，围墙而过的应核对正误。

一般情况下，界址线不允许穿越建筑物。

(4)邻宗权属不是一宗时加点并顺其权属走向留约1cm(图上) 示意界址线。

(5) 界址点编号从宗地左上角顺时针开始,无重、漏号现象，点位捕捉正确。

(6)面积单位：平方米保留整数，亩数保留2位小数，公顷保留4位小数。

(7)正确标注该宗地所在基本分幅图（如1:500、1:10000等）中的图号。

(8) 原地形图中的高程点可稀疏配置,控制点、检查井、路灯、信号灯等地物视图面负荷可简要表示或不表示。

(9)为使图面整洁清晰,关闭不需要的图层时,注意此图层中是否有分层不细致现象,如CASS图中检查井与线杆、铁塔等均在一层，关闭图层时应保留与权属有关的地物。

(10) 四邻必须有权属单位名称，且必须与盖章名称相符，可用公章简称，但应符合习惯叫法且不易产生混淆,用地界址内权属单位名称和图名要保持一致并且只此一名称。

(11) 图中地形要素用黑色（7号）表示，地籍要素用红色（1号）表示，规划道路用品红色（6号）表示。
