完整版正泰系列断路器说明书

DW16系列万能式断路器(以下简称断路器)为交流50Hz，额定工作电流200A至4000A，额定工作电压为400V，主要用于配电网络中，用来分配电能，保护线路和电源设备的过载、欠电压、短路。

在正常条件下，可作为线路的不频繁转换之用。

符合标准：GB /T 14048.2、IEC 60947-2。

1 适用范围DW16 系列万能式断路器DW 16-□壳架等级额定电流 设计代号 万能式断路器3.1 周围空气温度：3.1.1 上限值不超过+40℃；3.1.2 下限值不低于-5℃；3.1.3 24h内的平均值不超过+35℃。

3.2 海拔：安装地点的海拔不超过2000m。

3.3 安装类别：断路器安装类别Ⅳ，辅助电路安装类别除欠电压脱扣线圈与断路器相同外其余为Ⅲ。

3.4 大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%。

同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

3.5 污染等级：3级。

3.6 断路器安装的垂直倾斜度不超过5 。

4.1 断路器的额定电流(见表1)。

4.2 断路器的额定绝缘电压，额定工作电压和额定短路分断能力(见表2)注：分子为Icu，分母为Ics。

4.3 附件的额定电压(见表3)。

4.4 辅助触头：4.4.1 辅助触头约定发热电流为6A，额定控制容量交流300VA，直流为60W。

4.4.2 辅助触头为电气上不可分开，通常为五常开五常闭或三常开三常闭，默认时提供三 开三闭；如需要还可有其它组合方式。

2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能。

表1表2注：附件额定控制电源电压(Us)、额定工作电压(Ue)。

表45.1 型式和分类：5.1.1 按用途分：配电用；5.1.2 按传动装置分：a.手柄直接传动(Inm≤2000A)；b.杠杆传动(Inm≤2000A)；c.电动机传动(Inm>630A)。

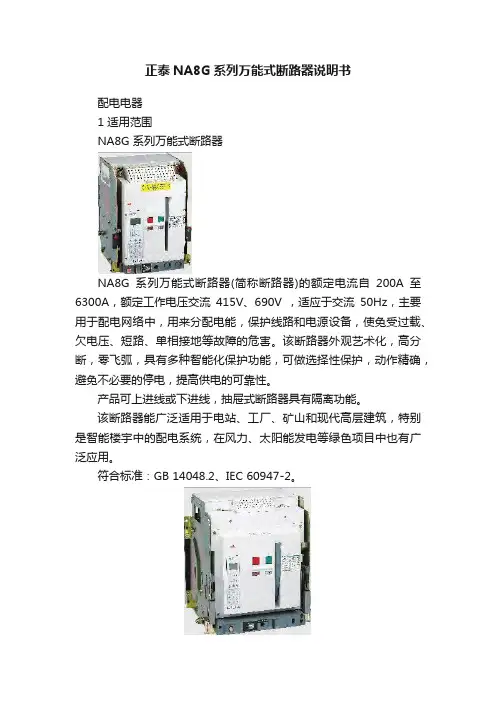

正泰NA8G系列万能式断路器说明书配电电器1 适用范围NA8G 系列万能式断路器NA8G系列万能式断路器(简称断路器)的额定电流自200A至6300A，额定工作电压交流415V、690V ，适应于交流50Hz，主要用于配电网络中，用来分配电能，保护线路和电源设备，使免受过载、欠电压、短路、单相接地等故障的危害。

该断路器外观艺术化，高分断，零飞弧，具有多种智能化保护功能，可做选择性保护，动作精确，避免不必要的停电，提高供电的可靠性。

产品可上进线或下进线，抽屉式断路器具有隔离功能。

该断路器能广泛适用于电站、工厂、矿山和现代高层建筑，特别是智能楼宇中的配电系统，在风力、太阳能发电等绿色项目中也有广泛应用。

符合标准：GB 14048.2、IEC 60947-2。

3 正常工作条件3.1 周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃。

注：上限超过+40℃或下限值低于-5℃的工作条件，用户需与制造厂协商。

3.2 安装地点的海拔高度不超过2000m。

3.3 大气相对湿度在周围空气温度为+40℃时不超过50%；在较低的温度下可以有较高的相对湿度；例如最湿月的平均最大相对湿度为90%，同时该月的平均最低温度为+20℃，对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 污染等级为3级。

3.5 断路器主电路的安装类别为Ⅳ，当主回路的额定工作电压小于等于AC400V时，控制电路和辅助电路安装类别除了欠电压脱扣器线圈和智能控制器的电源变压器初级线圈与断路器相同外，其余均为Ⅲ；当主回路的额定工作电压大于AC400V且小于等于AC690V时，控制电路和辅助电路需要用隔离变压器与主回路隔离，并且控制电路和辅助电路的最高工作电压为AC400V，控制电路和辅助电路的安装类别均为Ⅲ。

2 型号及含义N A 8G - □ /□断路器的极数(3极可不写)断路器壳架等级额定电流企业改进型产品代号企业设计代号企业万能式断路器代号企业特征代号断路器类A连接连接试验断路器合闸并且储能完毕断路器断开并且储能完毕4 产品结构二次回路接线端子位置指示摇柄工作孔摇柄存放孔挂锁位置位置指示挂锁装置摇柄存放孔智能控制器储能指示操作机构5 主要技术参数5.1 主要技术参数配电电器5.3 功率损耗功率损耗是在断路器通以额定电流情况下测量的每极的损耗。

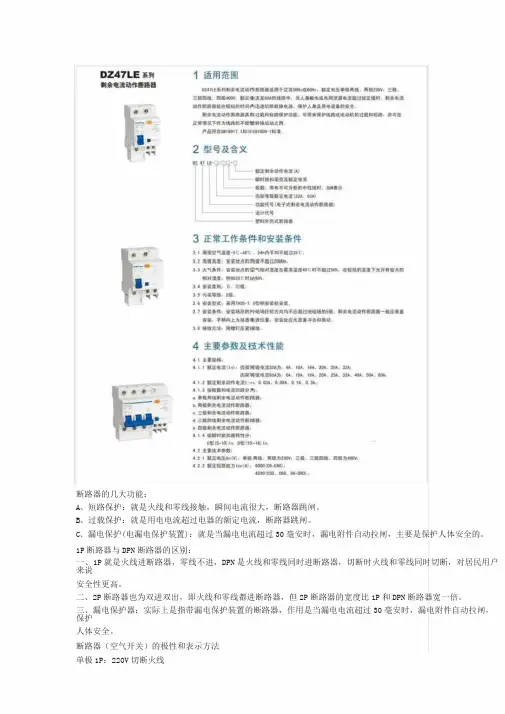

完整版正泰系列断路器说明书断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P 断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法切断火线 220V ：1P单极．双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

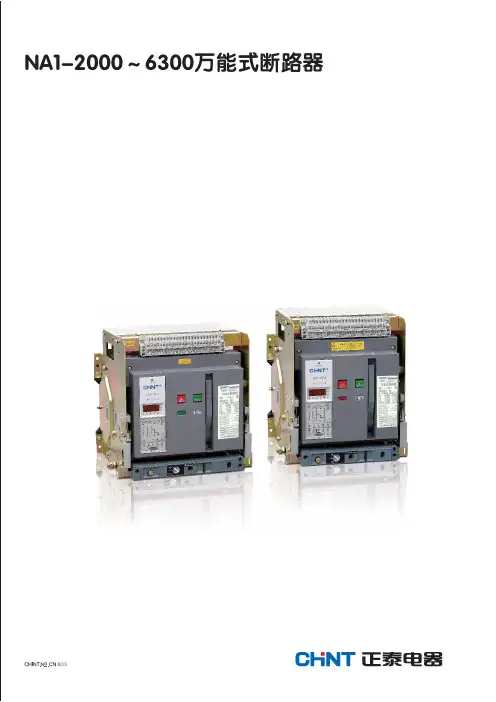

NA1-2000～6300万能式断路器B33引言非常感谢您使用本公司生产的。

我们将以可靠的质量，真诚的服务让您满意、放心的使用本公司产品。

请您在安装、配线、运行、维护和检修之前，熟读本说明书，以保证正确使用本断路器。

安全提示本断路器只允许专业人员安装、使用。

使用时，必须熟知有关安全知识和注意事项，并注意以下几点要求：1、使用之前，注意运行的环境条件和污染等级2、安装之前，请先用500V兆欧表检查断路器绝缘电阻，在周围介质温度为15℃～25℃，相对湿度为50%～70%时绝缘电阻应不小于20MΩ，否则应烘干3、当心触电，燃烧或爆炸NA 1-2000~6300万能式断路器，概述适用范围型号含义及分类运行条件产品结构断路器的安装尺寸Page 03Page 03Page 03安装安装前检查项目安装前的准备断路器推荐母排、功耗、降容使用抽屉式断路器的安装固定式断路器的安装主回路的连接控制回路的接线 Page 05Page 05Page 05Page 06Page 07Page 07Page 10断路器的使用抽屉式断路器的操作贮能操作分合闸操作Page 17Page 18Page 18智能控制器智能控制器界面介绍附录NA1抽屉式断路器机械联锁安装方法NA1固定式断路器机械联锁安装方法外接互感器简介Page 38Page 38Page 39Page 03Page 19断路器技术参数Page 26Page 27Page 30M、2M、2H、3M、3H智能控制器功能一览表欠压延时控制器Page 41目录附件简介分励脱扣器Page 30Page 31欠压脱扣器闭合电磁铁Page 31Page 31电动储能机构辅助触头Page 30Page 32门柜及衬垫相间隔板Page 32Page 32断开锁定装置钥匙锁Page 32Page 33透明防护罩计数器Page 33Page 33位置信号附件简介（续）门联锁钢缆联锁连杆联锁双电源转换开关Page 33Page 34Page 34断路器的维护和检修断路器的维护断路器的检修附件的更换Page 35Page 35Page 35Page 33常见故障原因和解决Page 36NA1系列万能式断路器订货规范Page 42Page 33按钮锁NA1-2000~6300万能式断路器1345781112131415NA 1(Inm=2000~6300)万能式断路器1抽屉式断路器2345678910111213141516安装板固定式断路器智能控制器操作机构辅助触头钥匙锁灭弧室二次插接件钢缆联锁连杆联锁分励脱扣器闭合电磁铁欠电压脱扣器电动储能机构摇手柄26910161.1 适用范围NA1-2000~6300万能式断路器(以下简称断路器)适用于交流50Hz，额定工作电压至A C690V，额定工作电流至6300A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、 单相接地等故障的危害；该断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。

5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止路故障断路器脱扣等情况下发生自动转换。

6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

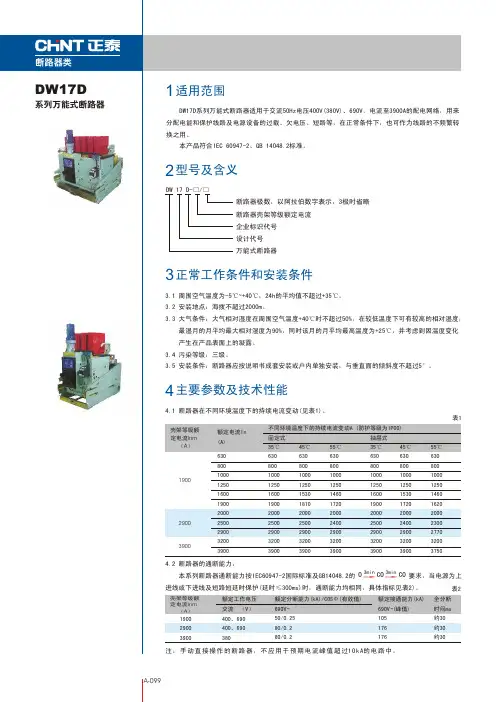

A4.8 辅助开关辅助开关的接通与分断能力(见表8)，其机械寿命为20000次，电寿命为10000次。

6A 6A50205-105-1060-200120注：表中Ie=Pe/Ue。

DW17D-19003900固定电动快速默认配置时用户能使用2常开2常闭，订做可达到用户能使用5常开5常闭。

~DW17D-19003900固定电动预储能默认配置时用户能使用2常开3常闭，订做可达到用户能使用5常开4常闭。

~DW17D-1900电动抽屉式默认配置时用户能使用3常开2常闭，订做可达到用户能使用还是3常开2常闭。

DW17D-2900及以上电动抽屉式默认配置时用户能使用3常开3常闭，订做可达到用户能使用还是4常开4常闭。

DW17D-1900电动预储能抽屉式默认配置时用户能使用2常开1常闭，订做可达到用户能使用还是2常开1常闭。

DW17D-2900及以上电动预储能抽屉式默认配置时用户能使用2常开3常闭，订做可达到用户能使用最高达3常开3常闭。

300VA 60W220-380V 110-220V1.11.11.1×101.1×10.7300交流直流表8其它55.1 种类和规格任选一种只能选其中二种或选用√√√√√√电压脱扣器安装与接线延时动作(1.5±0.5)s 脱扣器分励脱扣器垂直联结水平联结垂直联结固定式抽屉式35√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√表9√√√5.2 安装使用和维护5.2.1 安装前先以1000V兆欧表检查断路器绝缘电阻，在周围介质温度20℃±5℃和相对湿度为50%70%时应不小于10MΩ，否则应进行处理，待绝缘~ 电阻达到要求后方可使用。

5.2.2 安装前应检查断路器的规格是否符合要求。

5.2.3 检查断路器在闭合和断开过程中，其可动部分与灭弧室的零件应无卡住和碰擦现象。

断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法单极1P：220V切断火线双极2P：220V火线与零线同时切断双极1P+N：220V相线+中性线同时切断3P:380V三相线全部切断三级4P：380V三相火线一相零线全部切断。

四级家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

隔离开关12适用范围 NH40 NH40系列隔离开关，适用于交流50Hz、交流额定电压690V及以下、直流额定电压440V及以下，额定电流至3150A。

在工业企业配电设备中，可供不频繁手动接通和分断电路及隔离电源用，其中125A 630A可作为~频繁接通和分断。

本产品符合IEC60947-3 GB14048.3标准。

型号及含义N H 40 - □/□□ □□ F 有F表示接线端子防护型有W表示手柄在柜外操作 无W表示手柄在柜内操作 有S表示双投转换开关 无S表示单投开关 有C表示侧方操作 无C表示正面操作 3表示三极 4表示四极 约定发热电流(A) 设计代号 表示隔离开关 企业代号4主要参数及技术性能3正常工作条件和安装条件3.1 周围空气温度不高于+40℃，不低于-5℃。
