已经采用过-LCD1602显示字符和(RAM)数字的汇编程序

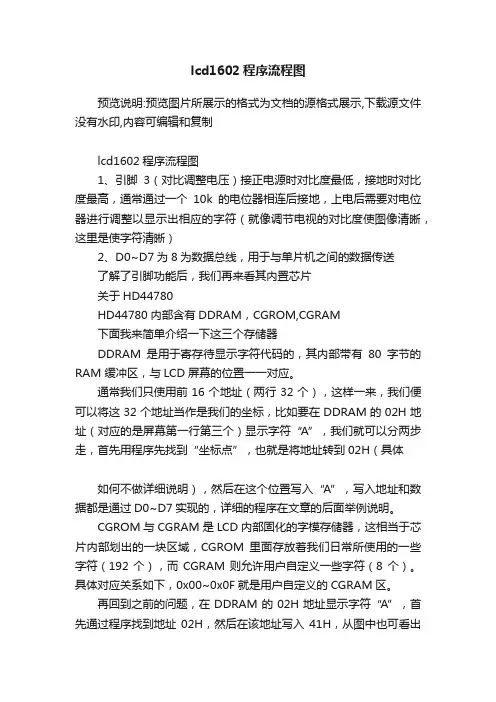

lcd1602程序流程图预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制lcd1602程序流程图1、引脚3（对比调整电压）接正电源时对比度最低，接地时对比度最高，通常通过一个10k的电位器相连后接地，上电后需要对电位器进行调整以显示出相应的字符（就像调节电视的对比度使图像清晰，这里是使字符清晰）2、D0~D7为8为数据总线，用于与单片机之间的数据传送了解了引脚功能后，我们再来看其内置芯片关于HD44780HD44780内部含有DDRAM，CGROM,CGRAM下面我来简单介绍一下这三个存储器DDRAM是用于寄存待显示字符代码的，其内部带有80字节的RAM 缓冲区，与LCD屏幕的位置一一对应。

通常我们只使用前16个地址（两行32个），这样一来，我们便可以将这32个地址当作是我们的坐标，比如要在DDRAM的02H地址（对应的是屏幕第一行第三个）显示字符“A”，我们就可以分两步走，首先用程序先找到“坐标点”，也就是将地址转到02H（具体如何不做详细说明），然后在这个位置写入“A”，写入地址和数据都是通过D0~D7实现的，详细的程序在文章的后面举例说明。

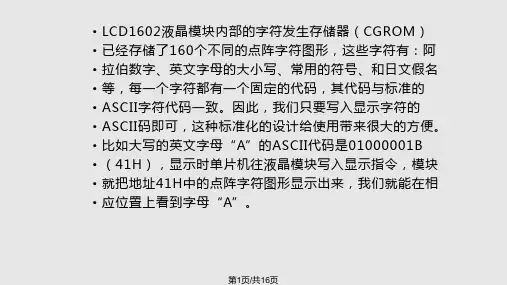

CGROM与CGRAM是LCD内部固化的字模存储器，这相当于芯片内部划出的一块区域，CGROM里面存放着我们日常所使用的一些字符（192个），而CGRAM则允许用户自定义一些字符（8个）。

具体对应关系如下，0x00~0x0F就是用户自定义的CGRAM区。

再回到之前的问题，在DDRAM的02H地址显示字符“A”，首先通过程序找到地址02H，然后在该地址写入41H，从图中也可看出该位置对应的字符就是“A”。

我们再来理一理这个过程，有关字符显示，首先便是找到DDRAM 中我们所要显示位置对应的地址，接着便是在这个地址写入一个地址（单片机中的间接寻址），LCD根据这个地址在CGROM中找到对应的字符，然后在02H这个位置显示出来，这个过程也到此结束。

1、关于1602液晶的电气参数一般市场上的1602液晶使用的驱动器为HD44780U或HD44780S，市场上大部分液晶用的是后者。

HD44780S的供电电压为5V±10%，而HD44780U 的供电电压为2.7V～5.5V。

也就是说，绝大部分1602液晶只能工作在5V 电压下，其供电电压必须为5V。

经过试验发现，1602液晶的供电虽然必须为5V，但其控制总线和数据总线可以用3.3V电平（因为对于TTL电平，一般大于2.5V以上都算高电平，不过最可靠的是大于3.6V），只不过在3.3V 电平下，数据的通信速度会大大降低，这一点需要在写驱动时注意。

需要时，可以将MCU的IO配置为漏极开路方式，用上拉电阻拉到5V电平；实在不能配置为漏极开路方式时，请查阅MCU的电气参数，在允许的条件下，直接使用电阻弱上拉也可以。

2、硬件连接1602液晶可以使用4位或8位通信模式，通信可以是双向的或单向的，双向通信主要是为了读取LCD忙标志和AC地址寄存器和DDRAM和CGRAM中的值，一般用处不大，因为1602不支持点阵绘图功能。

在连接时，注意4位通信方式下，LCD只使用DB7～DB4，一般情况下会使用MCU 某端口的高4位或低4位与之连接，注意写驱动时在必要的情况下对端口的其它几位要保护，防止破坏其数据；当然如果没有使用其它4位时则不必要保护（奇怪，不使用其它4位干嘛用4位通信方式嘛？）。

还要注意的是，如果需要双向通信，则必须选择既能做输入又能做输出的IO口，特别是对于RS、RW和E这三条控制线，若能选择支持位寻址的IO口则可以方便编程。

3、底层驱动问题通用1602液晶的时序如图：（1）、写时序（2）、读时序总的说来，按照这个时序图来编写驱动程序是不会出什么问题的，只是要深刻理解时序图中各参数的涵义。

编程中要特别关注E这根控制线。

写操作的时序应该是：①、RS=0（写指令寄存器）或RS=1（写数据寄存器）；②、RW=0（写操作）；③、将数据写到数据线上；④、E=1；⑤、E=0 。

HD44780内置了DDRAM、CGROM和CGRAM。

CGROM和CGRAM就是内置192个常用字符产生器,用户自定义的字符产生器RAM DDRAM就是显示数据RAM，用来寄存待显示的字符代码。

共80个字节，其地址和屏幕的对应关系如下表：显示位置: 1 2 3 4 5 6 7 8 (40)第一行: 00H 01H 02H 03H 04H 05H 06H 07H ..... 27H第二行: 40H 41H 42H 43H 44H 45H 46H 47H ..... 67H*/1602LCD的RAM地址映射液晶显示模块是一个慢显示器件，所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。

要显示字符时要先输入显示字符地址，也就是告诉模块在，哪里显示字符，图是1602的内部显示地址。

也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。

但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。

那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。

第二行也一样用前16个地址。

对应如下：DDRAM地址与显示位置的对应关系图五：LCD1602内部显示地址例如第二行第一个字符的地址是40H，那么是否直接写入40H就可以将光标定位在第二行第一个字符的位置呢？这样不行，因为写入显示地址时要求最高位D7恒定为高电平1，所以实际写入的数据应该是01000000B（40H）+10000000B(80H)=11000000B(C0H)。

/*1602液晶模块内部的控制器共有11条控制指令，如下表序号指令RS R/W D7 D6 D5 D4 D3 D2 D1 D01 清显示0 0 0 0 0 0 0 0 0 12 光标返回0 0 0 0 0 0 0 0 1 *3 置输入模式0 0 0 0 0 0 0 1 I/D S4 显示开/关控制0 0 0 0 0 0 1 D C B5 光标或字符移位0 0 0 0 0 1 S/C R/L * *D3=1移字符D3=0移光标D2=1右移D2=0左移6 功能设置0 0 0 0 1 DL N F * *DL=1总线8位DL=0总线4位N=0显单行N=1显双行F=0 5X7点阵F=1 5X10点阵7 置字符发生器地址0 0 0 1 -字符发生存贮器地址(6位)-8 置数据存贮器地址0 0 1 --显示数据存贮器地址(7位)---9 读忙标志或地址0 1 BF ----计数器地址(7位)---------10 写CGRAM或DDRAM 1 0 --------要写的数据内容(8位------11 读CGRAM或DDRAM 1 1 --------读出的数据内容(8位)-----*/// 51单片机对lcd1602一些基础程序/* 基本操作时序：写指令输入：RS=0，RW=0，E=下降沿脉冲，DB0～DB7=指令码输出：无写数据输入：RS=1，RW=0，E=下降沿脉冲，DB0～DB7=数据输出：无读状态输入：RS=0，RW=1，E=1 输出：DB0～DB7=状态字读数据输入：RS=1，RW=1，E=1 输出：DB0～DB7=数据/*//*lcd_1602指令：指令位D7 D6 D5 D4 D3 D2 D1 D0功能设置0 0 1 DL N F * *DL=1总线8位DL=0总线4位N=0显单行N=1显双行F=0 5X7点阵F=1 5X10点阵lcd_1602指令汇总0x28 设置16*2显示，5*7点阵，4位数据接口0x38 设置16*2显示，5*7点阵，8位数据接口0x01 清屏,光标复位到地址00H位置0x02 光标归原点，DDRAM中内容不变，地址计数器AC=0;（此时地址为0x80）0x0F 开显示，显示光标，光标闪烁0x0e 开显示，显示光标，光标不闪烁0x0c 开显示，不显示光标0x08 只开显示0x06 地址加一，当写入数据的时候光标右移设定显示屏或光标移动方向指令0x18 字符全部左移一格，但光标不动0x1c 字符全部右移一格，但光标不动0x10 光标左移1格，且AC值减10x14 光标右移1格，且AC值加1*/#include <intrins.h>#define dataport P1sbit RS=P2^ 6;sbit RW=P2^5;sbit EN=P2^4;void waitfor() //检测忙信号函数{dataport=0xff;RS=0;RW=1; //选择指令寄存器读操作RS=0指令RS=1数据; RW=0写RW=1读EN=1; //使能操作while(dataport&0x80); //如果最高位是1 表示1602正忙原地踏步忙完后芯片会将高位拉低EN=0;}void writedata(unsigned char dataw) //写数据到LCD1602{waitfor(); //测忙RS=1;RW=0; //选择数据寄存器写操作RS=0指令RS=1数据; RW=0写RW=1读dataport=dataw; //将数据送到数据口EN=1;EN=0; //使能下降沿脉冲}void writecmd(unsigned char cmd) //写命令到LCD1602{waitfor(); //测忙RS=0;RW=0; //选择指令寄存器写操作dataport=cmd; //将数据送到数据口EN=1;EN=0; //使能下降沿脉冲}void init(void) // 初始化函数{writecmd(0x38); //功能设定8位数据传输双行显示设置工作方式：0x28=4位总线字符两行显示,0x38=8位总线字符两行显示writecmd(0x0c); //显示器开关writecmd(0x01); //清屏writecmd(0x06); //字符进入模式每进入一个字符光标向右移动一格原有字符不动}void location(unsigned char x,unsigned char y) //坐标函数{unsigned char temp;temp=x&0x0f; //只要x数据的后四位if(y){temp=temp|0x40;} //第一行为0 第二行为1 如果y=1则地址加0x40temp|=0x80; //DDRAM地址的命令DB7为一writecmd(temp);}void DisplayOneChar(unsigned char x,unsigned char y,unsigned char dataw) //显示一个字符函数{location(x,y);writedata(dataw);}void displaylistchar(unsigned char x,unsigned char y,unsigned char *p) //显示字符串{while(*p) //当一个字符型数组读完时*P指的为零{displayonechar(x,y,*(p++));x++;}}void WriteCgram(unsigned char address,unsigned char *p) //写CGRAM的数据{unsigned char i=8;writecmd(address); //CGRAM里的地址初始值0x40 每次加0x80while(i--){writedata(*p);p++;}}void DisplayOneChar(unsigned char x,unsigned char y,unsigned char address,unsigned char *p) //显示一个自定义字符{unsigned char i=8;writecmd(address); //CGRAM里的地址初始值0x40 每次加0x08while(i--){writedata(*p);p++;}location(x,y); //设定要显示的位置writedata((address&=0x3f)/0x08); //要从CGRAM中读出数据在1602上显示搞了半天发现CGRAM里的地址} //和DDRAM里的地址有上面的转换关系void displynumber(unsigned char x,unsigned char y,unsigned long num) //显示一个整数{unsigned int number[8];int k,gh;for(k=0;;k++){*(number+k)=(unsigned int)(num%10);//强制类型转换num=num/10;if(num==0)break;}for(gh=k;gh>=0;gh--){displyonechar(x,y,(*(number+gh)+48));x++;}}//字型码uchar code nian[]={0x08,0x0f,0x12,0x0f,0x0a,0x1f,0x02,0x02};// "年"uchar code yue[]={0x0f,0x09,0x0f,0x09,0x0f,0x09,0x0b,0x11};// "月"uchar code ri[]={0x1f,0x11,0x11,0x1f,0x11,0x11,0x11,0x1f};// "日"//显示汉字displyonecharacter(0,0,0x40,nian);displyonecharacter(1,0,0x80,yue);displyonecharacter(1,0,0xc0,ri);。

单片机LCD1602显示字符和数字的汇编程序1,单片机和LCD1602的连线，和程序结果显示如下图：2，LCD第一行显示字符XIAORENGUANG第二行显示RAM中40H到46H中的数字。

程序如下：RS EQU P2.4RW EQU P2.5E EQU P2.6ORG 0000HAJMP MAINORG 0030HMAIN: MOV SP,#60HMOV 40H,#01HMOV 41H,#02HMOV 42H,#03HMOV 43H,#04HMOV 44H,#05HMOV 45H,#06HMOV 46H,#07HACALL DD1 ;DD1是LCD初始化MOV DPTR,#TABLE1ACALL DD2;DD2是LCD第一行显示TABLE1ACALL PPP ;PPP是LCD第二行显示RAM中40H到46H中的数据SJMP $DD1: MOV p0,#01H ;清屏CALL ENABLEMOV p0,#38H ;显示功能CALL ENABLEMOV p0,#0FH ;显示开关控制CALL ENABLEMOV p0,#06H ;显示光标右移加1CALL ENABLERETDD2: MOV p0,#80H;第一行的开始位置cALL ENABLECALL WRITE1;到TABLE1取码?RETENABLE: CLR RS ;送命令CLR RWCLR ECALL DELAYSETB ERETWRITE1: MOV R1,#00H ;显示table中的值A1: MOV A,R1;到table取码MOVC A,@A+DPTRcall wRITE2 ;显示到lcdINC R1CJNE A,#00H,A1 ;是否到00hRETWRITE2:MOV p0,A ;显示SETB RSCLR RWCLR ECALL DELAYSETB ERET（动态显示频率、幅度核心程序设计思想:可以利用如下程序）MOV40H,#01HMOV41H,#02HMOV42H,#03H）MOV R1,#40H;显示table中的值MOV A,R1;到table取码MOVC A,@A+DPTRMOV P0，AINC R1LJMP LOOPDELAY: PUSH ACCMOV A,R4MOV R4,#05D1: MOV R5,#0FFHDJNZ R5,$DJNZ R4,D1MOV R4,APOP ACCRETPPP: MOV p0,#0C0H;第二行的位置CALL ENABLEMOV DPTR,#TAB;显示CALL WRITE3;到TABLE2 取码RETWRITE3: MOV R1,#40H ;显示table中的值MOV R7,#07HA2: MOV A,@R1;到table取码MOVC A,@A+DPTRcall wRITE2 ;显示到lcdINC R1DJNZ R7,A2 ;是否到00hRETtable1: db"XIAORENGUANG ",00H TAB: DB 30H, 31H, 32H, 33HDB 34H, 35H, 36H, 37HDB 38H, 39HEND。
