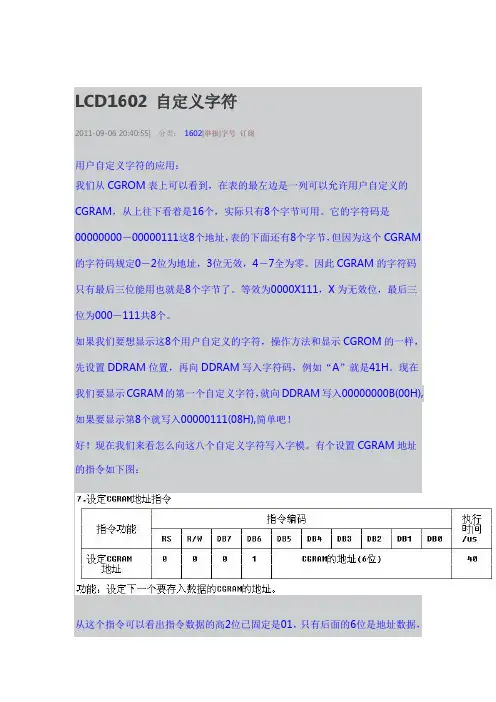

LCD1602自定义显示字符

LCD1602 自定义字符2011-09-06 20:40:55| 分类：1602|举报|字号订阅用户自定义字符的应用：我们从CGROM表上可以看到，在表的最左边是一列可以允许用户自定义的CGRAM，从上往下看着是16个，实际只有8个字节可用。

它的字符码是00000000－00000111这8个地址，表的下面还有8个字节，但因为这个CGRAM 的字符码规定0－2位为地址，3位无效，4－7全为零。

因此CGRAM的字符码只有最后三位能用也就是8个字节了。

等效为0000X111，X为无效位，最后三位为000－111共8个。

如果我们要想显示这8个用户自定义的字符，操作方法和显示CGROM的一样，先设置DDRAM位置，再向DDRAM写入字符码，例如“A”就是41H。

现在我们要显示CGRAM的第一个自定义字符，就向DDRAM写入00000000B(00H),如果要显示第8个就写入00000111(08H),简单吧！好！现在我们来看怎么向这八个自定义字符写入字模。

有个设置CGRAM地址的指令如下图：从这个指令可以看出指令数据的高2位已固定是01，只有后面的6位是地址数据，而这6位中的高3位就表示这八个自定义字符，最后的3位就是字模数据的八个地址了。

例如第一个自定义字符的字模地址为01000000－01000111八个地址。

我们向这8个字节写入字模数据，让它能显示出“℃”地址：01000000数据：00010000 图示: ○○○■○○○○0100000100000110 ○○○○○■■○0100001000001001 ○○○○■○○■0100001100001000 ○○○○■○○○0100010000001000 ○○○○■○○○0100010100001001 ○○○○■○○■0100011000000110 ○○○○○■■○0100011100000000 ○○○○○○○○图示：下面我们写一段程序让这8个自定义字符显示出一个心的图案：# include <reg51.h>unsigned char table1[]={0x03,0x07,0x0f,0x1f,0x1f,0x1f,0x1f,0x1f,0x18,0x1E,0x1f,0x1f,0x1f,0x1f,0x1f,0x1f,0x07,0x1f,0x1f,0x1f,0x1f,0x1f,0x1f,0x1f,0x10,0x18,0x1c,0x1E,0x1E,0x1E,0x1E,0x1E,0x0f,0x07,0x03,0x01,0x00,0x00,0x00,0x00,0x1f,0x1f,0x1f,0x1f,0x1f,0x0f,0x07,0x01,0x1f,0x1f,0x1f,0x1f,0x1f,0x1c,0x18,0x00,0x1c,0x18,0x10,0x00,0x00,0x00,0x00,0x00};//心图案unsigned char table[]={0x10,0x06,0x09,0x08,0x08,0x09,0x06,0x00};//字符℃#define CLEARSCREEN LCD_write_command(0x01)/**************定义接口************************/#define LCDIO P2sbit LCD1602_RS=P3^0;sbit LCD1602_RW=P3^1;sbit LCD1602_EN=P3^2;/**************定义函数************************/void LCD_write_command(unsigned char command);//写入指令函数void LCD_write_dat(unsigned char dat);//写入数据函数void LCD_set_xy( unsigned char x, unsigned char y );//设置显示位置函数void LCD_dsp_char( unsigned x,unsigned char y,unsigned char dat);//显示一个字符函数void LCD_dsp_string(unsigned char X,unsigned char Y,unsigned char*s);//显示字符串函数void LCD_init(void);//初始化函数void delay_nms(unsigned int n);//延时函数/********************************************//************初始化函数****************/void LCD_init(void){CLEARSCREEN;//clear screenLCD_write_command(0x38);//set 8 bit data transmission mode LCD_write_command(0x0c);//open display (enable lcd display) LCD_write_command(0x80);//set lcd first display address CLEARSCREEN;//clear screen}/****************************************************//**************写指令函数********************************/void LCD_write_command(unsigned char command){LCDIO=command;LCD1602_RS=0;LCD1602_RW=0;LCD1602_EN=0;LCD1602_EN=1;delay_nms(10);}/***************************************************/ /****************写数据函数************************/ void LCD_write_dat(unsigned char dat){LCDIO=dat;LCD1602_RS=1;LCD1602_RW=0;LCD1602_EN=0;delay_nms(1);LCD1602_EN=1;}/****************************************************//***************设置显示位置**************************/ void LCD_set_xy( unsigned char x, unsigned char y ) {unsigned char address;if (y == 1)address = 0x80 + x;elseaddress =0xc0+ x;LCD_write_command(address);}/***************************************************//****************显示一个字符**********************/void LCD_dsp_char( unsigned x,unsigned char y,unsigned char dat){LCD_set_xy( x, y );LCD_write_dat(dat);}/**********************************************//***************显示字符串函数***************/void LCD_dsp_string(unsigned char X,unsigned char Y,unsigned char *s) {LCD_set_xy( X, Y );while (*s){LCD_write_dat(*s);s ++;}}/***********************************************//********** 延时**********************/void delay_nms(unsigned int n){unsigned int i=0,j=0;for (i=n;i>0;i--)for (j=0;j<10;j++);}/**************************************//***********主函数**************/void main(void){unsigned char i,j,k,tmp;LCD_init();delay_nms(100);tmp=0x40;//设置CGRAM地址的格式字k=0;for(j=0;j<8;j++){for(i=0;i<8;i++){LCD_write_command(tmp+i); // 设置自定义字符的CGRAM 地址delay_nms(2);LCD_write_dat(table1[k]); // 向CGRAM写入自定义字符表的数据k++;delay_nms(2);}tmp=tmp+8;}LCD_dsp_string(1,1,"LCD TEST ");//在第一行第一列显示“LCD TEST”LCD_dsp_string(1,2,"SUCCESSFUL ");//在第二行第一列显示“SUCCESSFUL”for (i=0;i<4;i++){LCD_dsp_char( 12+i,1,i);//在第一行第12列位置显示心图案的上半部delay_nms(1);}for (i=4;i<8;i++){LCD_dsp_char( 12+i-4,2,i);在第二行第12列位置显示心图案的下半部delay_nms(1);}while (1);}/********************************************************************/实际效果如图：。

LCD1602显示汉字研究与程序设计1602是一款最常用也是最便宜的液晶显示屏。

最多可以显示两行标准字符，每行最多可以显示16个字符。

1602可以显示内部常用字符(包括阿拉伯数字，英文字母大小写，常用符号和日文假名等)，也可以显示自定义字符(单或多个字符组成的简单汉字，符号，图案等，最多可以产生8个自定义字符)。

一、显示常用字符。

1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如下表所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是41H，显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”十进制十六进制ASCII字符十进制十六进制ASCII字符十进制十六进制ASCII字符00 00 自定义字符1 56 38 8 96 60 `01 01 自定义字符2 57 39 9 97 61 a02 02 自定义字符3 58 3A : 98 62 b03 03 自定义字符4 59 3B ; 99 63 c04 04 自定义字符5 60 3C < 100 64 d05 05 自定义字符6 61 3D = 101 65 e06 06 自定义字符7 62 3E > 102 66 f07 07 自定义字符8 63 3F ? 103 67 g08 08 自定义字符1 64 40 @ 104 68 h09 09 自定义字符2 65 41 A 105 69 i10 0A 自定义字符3 66 42 B 106 6A j11 0B 自定义字符4 67 43 C 107 6B k12 0C 自定义字符5 68 44 D 108 6C l13 0D 自定义字符6 69 45 E 109 6D m14 0E 自定义字符7 70 46 F 110 6E n15 0F 自定义字符8 71 47 G 111 6F o32 20 空格72 48 H 112 70 p33 21 ! 73 49 I 113 71 q34 22 " 74 4A J 114 72 r35 23 # 75 4B K 115 73 s36 24 $ 76 4C L 116 74 t37 25 % 77 4D M 117 75 u38 26 & 78 4E N 118 76 v39 27 ' 79 4F O 119 77 w40 28 ( 80 50 P 120 78 x41 29 ) 81 51 Q 121 79 y42 2A * 82 52 R 122 7A z43 2B + 83 53 S 123 7B {44 2C , 84 54 T 124 7C |45 2D - 85 55 U 125 7D }46 2E . 86 56 V 126 7E ~47 2F / 87 57 W48 30 0 88 58 X49 31 1 89 59 Y50 32 2 90 5A Z51 33 3 91 5B [52 34 4 92 5C \53 35 5 93 5D ]54 36 6 94 5E ^55 37 7 95 5F _显示操作的过程：首先确认显示的位置，即在第几行，第几个字符开始显示。

LCD1602的数据写入及CGRAM的使用1.当使能端E由1变为0时，执行写指令，数据被写入。

例如，欲写入数据i到DDRAM：void WDR(uchar i){CheckBusy();//检忙LCD_RS=1;LCD_RW=0;LCD_EN=0;Delay();LCD_DATA=i;//数据输出到定义端口Delay();LCD_EN=1;Delay();LCD_EN=0;//这一步才开始写入到LCDDelay();}2.CGRAM1602能存储8个自定义字符，这8个自定义字符存储空间的首地址分别是：0X40,0X48,0X50,0X58,0X60,0X68,0X70,0X78。

以0x40来说，它的存储空间如图所示：如果使用5*7字符的话，那么最左3位和最后一行的数据实际上是没用的，通常置0。

如果要自定义一个℃符号，那么先填框，如图（红1白0）：这样我们就得到每个地址需要写入的数据：地址：数据0x40:0x160x41:0x090x42:0x08其他类推。

将这8个数据写入到对应地址即可。

使用时，先确定显示的位置，例如0X80，然后向DDRAM写入自定义字符的使用代码。

0X40-0X78对应为0X00-0X07。

本例中，先写入指令寄存器0X80确定显示位置为第一行第一个，然后写入数据寄存器0X00，这样就会在第一行第一个位置显示出℃符号。

以下是源程序如果网页格式导致部分字符丢失请下载c程序源文件：/f/avr1602c.rar#include <iom16.h>#include <intrinsics.h>#define u8 uchar unsigned char#define u16 uchar unsigned int#define uchar unsigned char#define uint unsigned intuchar zi[]={0x16,0x09,0x08,0x08,0x08,0x09,0x06,0x00}; //自定义字符摄氏度#include"1602.h"#include"18b20.h"void port_init(){PORTA=0xff;DDRA=0xff;PORTB=0xff;DDRB=0xff;PORTC=0xff;DDRC=0xff;PORTD=0xff;DDRD=0x00;}void setzi() //把设定字存入CGRAM{uchar i;writecmd(0x40); //设置第一个字的起始地址for(i=0;i<8;i++){writedata(zi[i]);}}void show_temp(uint k){displayonechar(1,1,(k/100)+48);displayonechar(2,1,(k%100/10)+48);displayonechar(3,1,'.');displayonechar(4,1,(k%10)+48);}void main(){uint TT; //显示的温度值port_init();delay(1000);init1602();displaychar(0,0,"Set zi Test");setzi();displayonechar(5,1,0x00); //0x00表示 0x40地址的值 while(1){TT=read_temper();show_temp(TT);}}//---------------1602.h----------------#define RS PORTB_Bit0#define RW PORTB_Bit1#define EN PORTB_Bit2#define DATA PORTA#define busy 0x80void delay(uint k){uint i,j;for(i=0;i<k;i++)for(j=0;j<1140;j++);}void wait(){uchar val;DATA=0xff;RS=0;RW=1;__no_operation();__no_operation();EN=1;__no_operation();__no_operation();DDRA=0x00;val=PINA;while(val&busy){val=PINA;}EN=0;DDRA=0xff;}void writecmd(uchar cmd)wait();RS=0;RW=0;__no_operation();DATA=cmd;__no_operation();EN=1;__no_operation();__no_operation();EN=0;}void writedata(uchar data){wait();RS=1;RW=0;__no_operation();DATA=data;__no_operation();EN=1;__no_operation();__no_operation();EN=0;}void displayonechar(uchar x,uchar y,uchar dda) {y&=0x01;x&=0x0f;if(y)x|=0x40;x|=0x80;writecmd(x);writedata(dda);}void displaychar(uchar x,uchar y,uchar *p) {y&=0x01;x&=0x0f;while(*p!='\0'){if(x<=0x0f){displayonechar(x,y,*p);p++;x++;}}}void init1602(){delay(15);writecmd(0x38);delay(5);writecmd(0x38);delay(5);writecmd(0x38);writecmd(0x80);writecmd(0x01);writecmd(0x06);writecmd(0x0c);}//--------------18B20.h------------uchar teml,temh;uchar sign;uchar Flag_1820Error;uint tempp; //温度值/*********************************/void delay_15us(void) //15us左右{uchar x=27;while(x){x--;}}/********************************/void delay_60us(void) //60us左右{uchar x=117;while(x){x--;}}void init_1820(void){uchar i;uint j=0;PORTC|=(1<<7); //"1"PORTC&=~(1<<7); //"0"for(i=0;i<8;i++)delay_60us();//480us以上 PORTC|=(1<<7); //"1"DDRC&=~(1<<7); //"PINC7 is INPUT"delay_15us(); //15~60usdelay_15us();Flag_1820Error=0;while(PINC&(1<<7)){ delay_60us();j++;if(j>=18000){Flag_1820Error=1;break;}}DDRC|=(1<<7); //PORTC7 is OUTPUTPORTC|=(1<<7); //"1"for(i=0;i<4;i++)delay_60us(); //240us}/********************************/void delay_5us(void) //5us左右{uchar x=7;while(x){x--;}}/********************************/void write_1820(uchar x){uchar m;for(m=0;m<8;m++){if(x&(1<<m)) //写数据，从低位开始{PORTC&=~(1<<7);delay_5us(); //"0",5us PORTC|=(1<<7); //write"1"delay_15us(); //15~45usdelay_15us();delay_15us();}else{PORTC&=~(1<<7);delay_15us();//"0",15us delay_15us(); //write"0"delay_15us(); //15~45usdelay_15us();PORTC|=(1<<7); //"1"}}PORTC|=(1<<7); //"1"}/*******************************/uchar read_1820(void){uchar temp,k,n;temp=0;for(n=0;n<8;n++){PORTC&=~(1<<7); //"0"delay_5us();PORTC|=(1<<7); //"1"delay_5us();DDRC&=~(1<<7); //"PINC7 is INPUT"k=(PINC&(1<<7)); //读数据,从低位开始if(k)temp|=(1<<n); //read"1"elsetemp&=~(1<<n); //read"0"delay_15us(); //45usdelay_15us();delay_15us();DDRC|=(1<<7); //PORTC7 is OUTPUT }return (temp);}/*************************************/uint read_temper(void){uchar TX; //小数位uchar TZ; //整数位init_1820(); //复位18b20write_1820(0xcc); // 发出转换命令write_1820(0x44);;;;;;;init_1820();write_1820(0xcc); //发出读命令write_1820(0xbe);teml=read_1820(); //读数据byte1temh=read_1820(); //byte2TX=teml&0x0f;temh=temh<<4;temh|=(teml&0xf0)>>4;TZ=temh;tempp=TZ*10+TX;return tempp;}。

LCD1602 显示中文汉字LCD1602 相比大家都比较了解，但是我们一般只用来显示字符，数字。

最近在网上看许多人用LCD1602 来显示汉字，觉得有趣于是拜读了一些资料，教程，但感觉大部分相当晦涩难懂，本人认为既然是教程，就不必要相当的复杂，毕竟人家看完许久后还是不能得出实验结果~！！接下我谈谈我得做法，保证你10 分钟之内一样可以在LCD1602 上显示你想显示的各种符号，汉字！！！首先：我们要弄清楚一个概念，其实我们使用1602 显示中文汉字，就是利用其内部的自定义字节空间，我们都知道LCD1602 内部有一个64 字节的自定义CGRAM，那幺好，我们就是要利用自定义字节来达到显示汉字的效果.我们知道一个字符占8 个字节，所以在CGRAM 能够存放8 个字符。

也就是说，这个64 字节的CGRAM 是给我们提供写入数据的，那幺我们怎幺把我们要的汉字写入CGRAM 呢？不要急，大家查看LCD1602 的用户手册，里面提到当我们需要想CGRAM 写入数据时，我们需要先写入CGRAM 的地址，从手册上可知，CGRAM 的地址为0x40.所以当我们要写入数据时，要先写入一条地址命令write_com(0x040);然后把你要写入的数据通过写数据命令写入write_date( 你要写得数据);做完以上步骤了，是不是LCD1602 就会显示你输入的汉字呢？不要急，以上你只是把你要显示汉字的代码存放在CGRAM 里，就相当于其他常用字符一样固定在LCD 里面了，如果你不把它读出来，LCD 是不会显示的。

当你把上面的步骤做完后，接下来要做的与你平常怎幺使用LCD1602 是一样的，只不过是LCD1602 里面增加了一些你自定义的字符，汉字。

可能到这里，也许会有些疑问，既然自定义字符、汉字的代码需要我们自己输入，那幺我该怎幺编写这些代码，呵呵，不要着急，接下来就要用到下面这个取字模软件。

相信有的朋友应该都用过这个软件。

1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，但是没有汉字库。

每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”。

今天偶然在网上发现有的人利用1602显示简单的汉字，对这个产生了兴趣，上网搜了一些资料，自己慢慢的研究了一下，终于弄懂了怎么回事，自己也写了一个显示“天”，“℃”，“你”，“土”，心形，“明”的程序。

下面就和大家一起分享一下。

查看LCD1602的CGROM字符代码表，可以发现从00000000B~00000111B （00H~07H）地址的内容是没有定义的，它是留给用户自己定义的，用户可以通过先定义LCD1602的CGRAM中的内容，最多可以自定义8个字符，然后就可以同调用CGROM字符一样来调用自定义好的字符。

那么如何设定CGRAM中的内容呢？首先我们要把所要编写的字符对应于5X8点阵的“字模”提取出来，我们可以通过相关的软件来提取，也可以手工提取。

说白了也就是将点阵的某一行中有显示的点用1表示，无显示的点用0表示，以此形成该行对应的字模数据。

设定CGRAM的内容，要一行一行的设定，每一行对应一个CGRAM，5X8点阵，每行5点，共8行，因此要将8行的字模数据都写入CGRAM。

写好后,就可像调用CGROM字符一样来来调用它了（CGRAM是可写可读的，CGROM只可读不可写）。

下面贴出我的程序（见1602LCD文件夹中的1602显示汉字.Uv2文件），实物图和Proteus仿真图，由于一个字符的点数为5X8，点数太少所以显示效果不是很好，经实验发现实物效果比仿真要好，下面为两者的效果图。

LCD1602自定义显示字符及汉字整理：大海橡树第一篇讲解一下LCD1602，学过单片机的朋友们都知道它了吧，可以说是用的最广，最简单，也是学液晶入门级别的一块液晶了。

LCD1602顾名思义就是两行显示的液晶，每行最多显示16个字符（里面总共有160个字符），其中包括阿拉伯数字、英文字母的大小写，常用符号，及日文的假名！每个字符对应一个ASCII码，我们通过向液晶送相应符号的ASCII码来显示这个字符。

下面看一下Proteus软件中的LCD1602，在Proteus软件的元件库中，LCD1602为LM016L,下面是这块液晶的引脚图：具体的相关引脚和功能设定参看LCD1602的PDF文档资料，由于篇幅问题，这里就不赘述了！还有一点要说的就是大家在仿真LCD1602时，要是用的是DB7~DB0连单片机的P0口的话，一定要加上拉电阻，要不然驱动不了，因为单片机的四组IO口就P0的内部无上拉，驱动能力弱！看下面的图：在P0口加了排阻（RESPACK-8）对于自带字符的显示，只需要将对应的ASCII码写入LCD中显示即可，这个是每个人开始学习液晶最开始要学会的了，看看数据手册，写写程序，想必大家都会了，这里就不做介绍，本篇着重讲解一下怎样自定义显示字符，比如显示自定的字符、显示汉字等等这些！要显示我们自定义的字符，就要用到LCD中的CGRAM存储器（character generate RAM），而我们之前用的显示自带的字符用到的是DDRAM，两个是不同的。

看液晶手册我们知道，CGRAM的地址是0x40~0x7F，共128个字节，而一个字符是8个字节，所以一共能显示8个自定义的字符。

内部常用字符的显示是从0x20开始的，0x00~0x0F是专门留给自定义字符显示用的。

那么怎样显示一个自定义字符呢？首先我们要清楚LCD1602显示字符的点阵大小，眼力好的可以看出来，LCD1602一个显示字符的位置是5*8的点阵，也就是说它所能显示的点阵图形的大小是5*8的！要显示一个自定义的字符，首先我们要知道所显示自定义字符的点阵数据，也就是在一个5*8的点阵上那个点是黑的（将该点点黑，就是高电平----1），哪个点是白的（该点不显示，为低电平----0），但是我们送入到LCD中的是ASCII码，它是8位的数据，而一个显示字符的点阵大小只是5*8的，显然不够，显示的办法是8*8点阵的前三列不用，也就是不显示，我们只用后面的5列来显示。

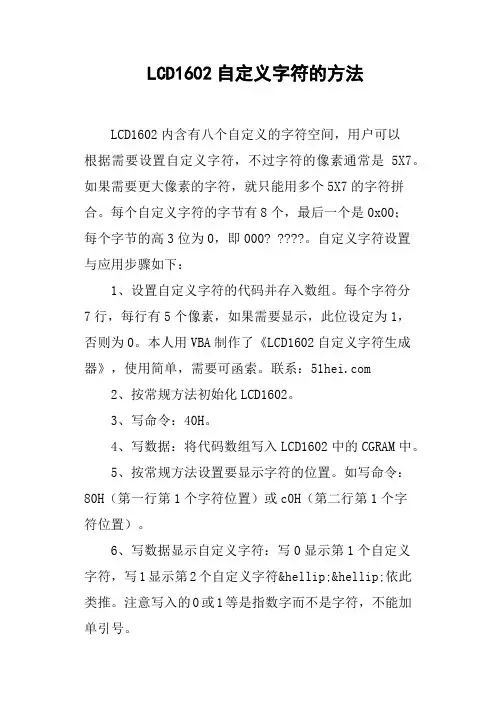

LCD1602自定义字符的方法LCD1602内含有八个自定义的字符空间，用户可以根据需要设置自定义字符，不过字符的像素通常是5X7。

如果需要更大像素的字符，就只能用多个5X7的字符拼合。

每个自定义字符的字节有8个，最后一个是0x00；每个字节的高3位为0，即000? ????。

自定义字符设置与应用步骤如下：1、设置自定义字符的代码并存入数组。

每个字符分7行，每行有5个像素，如果需要显示，此位设定为1，否则为0。

本人用VBA制作了《LCD1602自定义字符生成器》，使用简单，需要可函索。

联系：2、按常规方法初始化LCD1602。

3、写命令：40H。

4、写数据：将代码数组写入LCD1602中的CGRAM中。

5、按常规方法设置要显示字符的位置。

如写命令：80H（第一行第1个字符位置）或c0H（第二行第1个字符位置）。

6、写数据显示自定义字符：写0显示第1个自定义字符，写1显示第2个自定义字符&hellip;&hellip;依此类推。

注意写入的0或1等是指数字而不是字符，不能加单引号。

下面是生成好的自定义字符代码数组，供参考：uchar codetable1[]={0x10,0x06,0x09,0x08,0x08,0x09,0x06,0x00 };//字符℃uchar codetable2[]={0x04,0x1F,0x00,0x0A,0x0A,0x0A,0x1B,0x00 };//字符六uchar codetable3[]={0x04,0x1D,0x14,0x15,0x14,0x1D,0x04,0x00 };//字符小喇叭uchar codetable4[]={0x00,0x00,0x00,0x1F,0x00,0x00,0x00,0x00 };//字符一uchar codetable5[]={0x00,0x0E,0x00,0x00,0x00,0x1F,0x00,0x00 };//字符二uchar codetable6[]={0x0E,0x00,0x00,0x0E,0x00,0x00,0x1F,0x00 };//字符三uchar codetable7[]={0x1F,0x11,0x15,0x15,0x1F,0x11,0x1F,0x00 };//字符四uchar codetable8[]={0x1E,0x08,0x08,0x1E,0x0A,0x0A,0x1F,0x00 };//字符五uchar codetable9[]={0x08,0x1F,0x12,0x0F,0x0A,0x1F,0x02,0x00 };//字符年uchar codetable10[]={0x0F,0x09,0x0F,0x09,0x0F,0x09,0x13,0x0 0};//字符月uchar codetable11[]={0x1F,0x11,0x11,0x1F,0x11,0x11,0x1F,0x0 0};//字符日uchar codetable12[]={0x04,0x1F,0x0A,0x1F,0x04,0x1F,0x15,0x0 0};//字符新左半部uchar codetable13[]={0x1F,0x10,0x10,0x1F,0x12,0x12,0x12,0x0 0};//字符新右半部主程序：void main(){uchar m;init_LCD();delayms(10);write_LCD_Command(0x40); //写命令for(m=0;m<8;m++)write_LCD_data(table1[m]); //将代码写入CGRAM中write_LCD_Command(0x80); //设定显示位置write_LCD_data(0); //显示第1个自定义字符while(1);}。

通用型LCD1602自定义字符的显示LCD1602主要用来显示数字、字母、图形以及少量自定义字符。

由于其显示控制简单，性价比高，广泛用于电子表、冰箱、空调、汽车电子仪表等装置。

本文主要研究一下如何在LCD1602显示自定义字符。

虽然技术含量不高，但是注意编程的细节还是很有必要去探讨一番。

1.引言液晶显示器的英文名是Liquid CrystalDisplay，简称LCD.液晶显示器作为显示器件具有体积小、重量轻、功耗低，性价比高等优点，所以LCD日渐成为各种便携式电子产品的理想显示器，1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块，它有若干个5X7或5X11点阵字符位组成，每个点阵字符位都可以显示一个字符。

每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此，所以它不能像12864一样显示图形，但是有时候很想要用图形表示，那么LCD1602提供了8个空间的自定义字符，如图1所示，显示的年月日，.C 就是自定义字符。

2.通用型LCD1602操作方法LCD1602是指显示的内容为16X2，即可以显示两行，每行16个字符液晶模块（显示字符和数字）。

目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。

如图2所示，字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC（15脚）和地线GND（16脚），从左到右分别是1引脚到16引脚在这里要说明的是：（1）要用1602型LCD显示字符必须解决3个问题：a.待显示字符ASCII标准码产生；b.液晶显示模式的设置；c.字符显示位置的指定。

（2）若想在00H处显示数据的话，则必须将00H加上80H，即0x00H+0x80H，若要在01H处显示数据，也必须加0x80H，例如要将某字符显示在第2行第5列，则确定地址的。

⽤1602液晶显⽰⾃定义字符1602是⼀款最常⽤也是最便宜的液晶显⽰屏。

最多可以显⽰两⾏标准字符，每⾏最多可以显⽰16个字符。

1602可以显⽰内部常⽤字符(包括阿拉伯数字，英⽂字母⼤⼩写，常⽤符号和⽇⽂假名等)，也可以显⽰⾃定义字符(单或多个字符组成的简单汉字，符号，图案等，最多可以产⽣8个⾃定义字符)。

⼀、显⽰常⽤字符。

1602液晶模块内部的字符发⽣存储器（CGROM)已经存储了160个不同的点阵字符图形，如下表所⽰，这些字符有：阿拉伯数字、英⽂字母的⼤⼩写、常⽤的符号、和⽇⽂假名等，每⼀个字符都有⼀个固定的代码，⽐如⼤写的英⽂字母“A”的代码是41H，显⽰时模块把地址41H中的点阵字符图形显⽰出来，我们就能看到字母“A”⼗进制⼗六进制 ASCII字符⼗进制⼗六进制 ASCII字符⼗进制⼗六进制 ASCII字符00 00 ⾃定义字符1 56 38 8 96 60 `01 01 ⾃定义字符2 57 39 9 97 61 a02 02 ⾃定义字符3 58 3A : 98 62 b03 03 ⾃定义字符4 59 3B ; 99 63 c04 04 ⾃定义字符5 60 3C < 100 64 d05 05 ⾃定义字符6 61 3D = 101 65 e06 06 ⾃定义字符7 62 3E > 102 66 f07 07 ⾃定义字符8 63 3F ? 103 67 g08 08 ⾃定义字符1 64 40 @ 104 68 h09 09 ⾃定义字符2 65 41 A 105 69 i10 0A ⾃定义字符3 66 42 B 106 6A j11 0B ⾃定义字符4 67 43 C 107 6B k12 0C ⾃定义字符5 68 44 D 108 6C l13 0D ⾃定义字符6 69 45 E 109 6D m14 0E ⾃定义字符7 70 46 F 110 6E n15 0F ⾃定义字符8 71 47 G 111 6F o32 20 空格 72 48 H 112 70 p33 21 ! 73 49 I 113 71 q34 22 " 74 4A J 114 72 r35 23 # 75 4B K 115 73 s36 24 $ 76 4C L 116 74 t37 25 % 77 4D M 117 75 u38 26 & 78 4E N 118 76 v39 27 ' 79 4F O 119 77 w40 28 ( 80 50 P 120 78 x41 29 ) 81 51 Q 121 79 y42 2A * 82 52 R 122 7A z43 2B + 83 53 S 123 7B {44 2C , 84 54 T 124 7C |45 2D - 85 55 U 125 7D }46 2E . 86 56 V 126 7E ~47 2F / 87 57 W48 30 0 88 58 X49 31 1 89 59 Y50 32 2 90 5A Z51 33 3 91 5B [52 34 4 92 5C \53 35 5 93 5D ]54 36 6 94 5E ^55 37 7 95 5F _显⽰操作的过程：⾸先确认显⽰的位置，即在第⼏⾏，第⼏个字符开始显⽰。

液晶显示模块可以分为字段，字符点阵，图形点阵 3 种。

一般只有后者可以显示汉字和图形。

LCD 1602 是常见的16 × 2 行，6 × 8 字符点阵液晶模块，广泛应用于智能仪表、通信、办公自动化设备中，其字符发生器 ROM 中自带数字和英文字母及一些特殊符号的字符库，没有汉字。

我们利用 1602 可以建立 8 个 6 × 8 点阵自定义字库的特点，在一个测温的实例中成功显示了少量汉字和特殊符号——℃，下面是显示部分的实施方法。

一、电路构成简图LCD1602 液晶显示模块按图 1 所示连接单片机，其接口的引脚功能介绍如下：BLA ：背光源正极，接 +5V ；BLK ：背光源负极，接地；VO ：液晶显示偏压信号，通过电位器 W1 调节， 1602 偏压接近 0V ；RS ：接 P1 ． 2 ，决定传输类型是数据或命令， 1- 表示数据， 0- 表示命令；R ／ W ：接 P1 ． 6 ，读／写控制， 1 一表示读， O 一表示写；E ：接 P13 ，使能端，高电平有效；DB0 ～ DB7 ：数据端口，连接 P0 。

液晶显示模块 1602 更详细的信息可以查阅相关的资料，此处不再赘述。

二、自定义字库的建立及关键子程序的软件实现若要显示汉字，关键是先要自己建立欲显示的汉字字库。

1602 提供了，在片内CGRAM 的 00H 一 3FH 共 64 个字节的空间，可以存放 8 个 6 × 8 点阵的自建字符库，其代码分别为 00H 一 07H ，然后在显示时只要用查表法调用汉字的相应代码就可以了。

下面给出相应的子程序，为了更好地理解 1602 液晶显示模块的相关指令，以注释的方式存程序中给出解释 .1 ．显示自定义字符内容的流程图图3为 6 × 8点阵形成的“日”字，前面3位补0，其编码为1FH,11H,11H,1FH,11H,1FH,00H。

其他汉字可以以此编出相应的编码。

LCD1602的数据写入及CGRAM的使用1.当使能端E由1变为0时，执行写指令，数据被写入。

例如，欲写入数据i到DDRAM：void WDR(uchar i){CheckBusy();//检忙LCD_RS=1;LCD_RW=0;LCD_EN=0;Delay();LCD_DATA=i;//数据输出到定义端口Delay();LCD_EN=1;Delay();LCD_EN=0;//这一步才开始写入到LCDDelay();}2.CGRAM1602能存储8个自定义字符，这8个自定义字符存储空间的首地址分别是：0X40,0X48,0X50,0X58,0X60,0X68,0X70,0X78。

以0x40来说，它的存储空间如图所示：如果使用5*7字符的话，那么最左3位和最后一行的数据实际上是没用的，通常置0。

如果要自定义一个℃符号，那么先填框，如图（红1白0）：这样我们就得到每个地址需要写入的数据：地址：数据0x40:0x160x41:0x090x42:0x08其他类推。

将这8个数据写入到对应地址即可。

使用时，先确定显示的位置，例如0X80，然后向DDRAM写入自定义字符的使用代码。

0X40-0X78对应为0X00-0X07。

本例中，先写入指令寄存器0X80确定显示位置为第一行第一个，然后写入数据寄存器0X00，这样就会在第一行第一个位置显示出℃符号。

以下是源程序如果网页格式导致部分字符丢失请下载c程序源文件：/f/avr1602c.rar#include <iom16.h>#include <intrinsics.h>#define u8 uchar unsigned char#define u16 uchar unsigned int#define uchar unsigned char#define uint unsigned intuchar zi[]={0x16,0x09,0x08,0x08,0x08,0x09,0x06,0x00}; //自定义字符摄氏度#include"1602.h"#include"18b20.h"void port_init(){PORTA=0xff;DDRA=0xff;PORTB=0xff;DDRB=0xff;PORTC=0xff;DDRC=0xff;PORTD=0xff;DDRD=0x00;}void setzi() //把设定字存入CGRAM{uchar i;writecmd(0x40); //设置第一个字的起始地址for(i=0;i<8;i++){writedata(zi[i]);}}void show_temp(uint k){displayonechar(1,1,(k/100)+48);displayonechar(2,1,(k%100/10)+48);displayonechar(3,1,'.');displayonechar(4,1,(k%10)+48);}void main(){uint TT; //显示的温度值port_init();delay(1000);init1602();displaychar(0,0,"Set zi Test");setzi();displayonechar(5,1,0x00); //0x00表示 0x40地址的值 while(1){TT=read_temper();show_temp(TT);}}//---------------1602.h----------------#define RS PORTB_Bit0#define RW PORTB_Bit1#define EN PORTB_Bit2#define DATA PORTA#define busy 0x80void delay(uint k){uint i,j;for(i=0;i<k;i++)for(j=0;j<1140;j++);}void wait(){uchar val;DATA=0xff;RS=0;RW=1;__no_operation();__no_operation();EN=1;__no_operation();__no_operation();DDRA=0x00;val=PINA;while(val&busy){val=PINA;}EN=0;DDRA=0xff;}void writecmd(uchar cmd)wait();RS=0;RW=0;__no_operation();DATA=cmd;__no_operation();EN=1;__no_operation();__no_operation();EN=0;}void writedata(uchar data){wait();RS=1;RW=0;__no_operation();DATA=data;__no_operation();EN=1;__no_operation();__no_operation();EN=0;}void displayonechar(uchar x,uchar y,uchar dda) {y&=0x01;x&=0x0f;if(y)x|=0x40;x|=0x80;writecmd(x);writedata(dda);}void displaychar(uchar x,uchar y,uchar *p) {y&=0x01;x&=0x0f;while(*p!='\0'){if(x<=0x0f){displayonechar(x,y,*p);p++;x++;}}}void init1602(){delay(15);writecmd(0x38);delay(5);writecmd(0x38);delay(5);writecmd(0x38);writecmd(0x80);writecmd(0x01);writecmd(0x06);writecmd(0x0c);}//--------------18B20.h------------uchar teml,temh;uchar sign;uchar Flag_1820Error;uint tempp; //温度值/*********************************/void delay_15us(void) //15us左右{uchar x=27;while(x){x--;}}/********************************/void delay_60us(void) //60us左右{uchar x=117;while(x){x--;}}void init_1820(void){uchar i;uint j=0;PORTC|=(1<<7); //"1"PORTC&=~(1<<7); //"0"for(i=0;i<8;i++)delay_60us();//480us以上 PORTC|=(1<<7); //"1"DDRC&=~(1<<7); //"PINC7 is INPUT"delay_15us(); //15~60usdelay_15us();Flag_1820Error=0;while(PINC&(1<<7)){ delay_60us();j++;if(j>=18000){Flag_1820Error=1;break;}}DDRC|=(1<<7); //PORTC7 is OUTPUTPORTC|=(1<<7); //"1"for(i=0;i<4;i++)delay_60us(); //240us}/********************************/void delay_5us(void) //5us左右{uchar x=7;while(x){x--;}}/********************************/void write_1820(uchar x){uchar m;for(m=0;m<8;m++){if(x&(1<<m)) //写数据，从低位开始{PORTC&=~(1<<7);delay_5us(); //"0",5us PORTC|=(1<<7); //write"1"delay_15us(); //15~45usdelay_15us();delay_15us();}else{PORTC&=~(1<<7);delay_15us();//"0",15us delay_15us(); //write"0"delay_15us(); //15~45usdelay_15us();PORTC|=(1<<7); //"1"}}PORTC|=(1<<7); //"1"}/*******************************/uchar read_1820(void){uchar temp,k,n;temp=0;for(n=0;n<8;n++){PORTC&=~(1<<7); //"0"delay_5us();PORTC|=(1<<7); //"1"delay_5us();DDRC&=~(1<<7); //"PINC7 is INPUT"k=(PINC&(1<<7)); //读数据,从低位开始if(k)temp|=(1<<n); //read"1"elsetemp&=~(1<<n); //read"0"delay_15us(); //45usdelay_15us();delay_15us();DDRC|=(1<<7); //PORTC7 is OUTPUT }return (temp);}/*************************************/uint read_temper(void){uchar TX; //小数位uchar TZ; //整数位init_1820(); //复位18b20write_1820(0xcc); // 发出转换命令write_1820(0x44);;;;;;;init_1820();write_1820(0xcc); //发出读命令write_1820(0xbe);teml=read_1820(); //读数据byte1temh=read_1820(); //byte2TX=teml&0x0f;temh=temh<<4;temh|=(teml&0xf0)>>4;TZ=temh;tempp=TZ*10+TX;return tempp;}。
