LCD1602显示全部字库字符

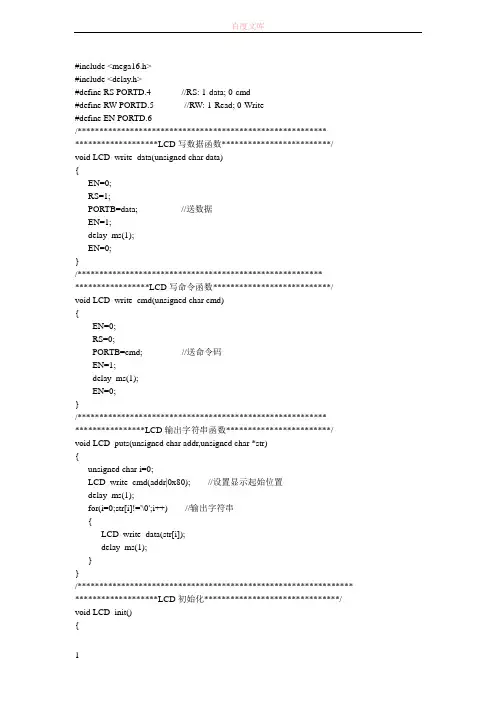

#include <mega16.h>#include <delay.h>#define RS PORTD.4 //RS: 1-data; 0-cmd#define RW PORTD.5 //RW: 1-Read; 0-Write#define EN PORTD.6/****************************************************************************LCD写数据函数*************************/ void LCD_write_data(unsigned char data){EN=0;RS=1;PORTB=data; //送数据EN=1;delay_ms(1);EN=0;}/*************************************************************************LCD写命令函数***************************/ void LCD_write_cmd(unsigned char cmd){EN=0;RS=0;PORTB=cmd; //送命令码EN=1;delay_ms(1);EN=0;}/*************************************************************************LCD输出字符串函数************************/ void LCD_puts(unsigned char addr,unsigned char *str){unsigned char i=0;LCD_write_cmd(addr|0x80); //设置显示起始位置delay_ms(1);for(i=0;str[i]!='\0';i++) //输出字符串{LCD_write_data(str[i]);delay_ms(1);}}/*************************************************************** *******************LCD初始化*******************************/ void LCD_init(){DDRD.4=1; //设PD4~PD6为输出DDRD.5=1;DDRD.6=1;DDRB=0xff; //PB各口设为输出LCD_write_cmd(0x38); //2行，5*7点阵/每字符delay_ms(1);LCD_write_cmd(0x01); //LCD清屏delay_ms(1);LCD_write_cmd(0x06); //字符输入模式；地址增量，显示屏不动，字符后移delay_ms(1);LCD_write_cmd(0x0c); //显示开，光标不显示不闪烁delay_ms(1);//RW=0;}/******************主函数*********************************/void main (){LCD_init();LCD_puts(0x02,"I LOVE DSP"); //LCD从0行3列开始显示“I LOVE SYSU"LCD_puts(0x41,"Sun Yat-sen"); //LCD从1行1列开始显示“Sun Yat-sen" }。

LCD1602及其控制器的基本显⽰⽅法LCD显⽰及键盘⽤法LCD1602及其控制器的基本显⽰⽅法向LCD输⼊的数据为ASCII码,需要通过数码扫描依次送到LCD显⽰，下⾯介绍LCD 控制器IP核LCD16X2A及其相关程序。

逻辑符号如下图：U_lcd_ctrl模块即为该控制器核在AltiumDesinger原理图中的符号表⽰。

其作⽤是接受前⾯⽤户⾃⼰的逻辑单元送来的ASCII码数据和控制信号，然后与外部的LCD显⽰器通讯，显⽰相应字符。

数据总线使⽤输⼊输出分离模式，IP核后⾯需要增加双向BUF控制单元（U8）。

L CD控制器端⼝说明如下：⽤户控制逻辑接⼝：CLK：控制器⼯作时钟，上升沿有效RST：复位信号，⾼电平有效DA TA[7..0]：ASCII码数据总线ADDR[3..0]：字符在LCD屏幕上的地址（共两⾏，每⾏16个字符）ADDR=“0000”~“1111”对应每⾏的第0~15个字符LINE：LCD1602屏幕上的⾏选择信号，LINE=0时数据在第⼀⾏显⽰，LINE=1时数据在第⼆⾏显⽰BUSY：控制器忙信号，数据未显⽰稳定时BUSY=1；反之为0STROBE：数据输⼊有效使能，⾼电平有效LCD显⽰器接⼝：LCD_E：LCD显⽰器使能LCD_RW：LCD读写⽅向控制LCD_RS：LCD命令，数据选择LCD_DA TA_TRI：LCD数据⾼阻态控制LCD_DA TAO：LCD数据输出总线LCD_DA TAI：LCD数据输⼊总线控制器⼯作原理如下：A 控制器复位当RST信号有效时（⾼电平），控制器进⼊LCD复位与初始化操作，此时，BUSY信号持续⾼电平，表⽰控制器忙，LCD不能进⾏⽤户请求的操作。

RST信号由⾼变低后的⼤约80us之后，LCD控制器初始化完成，可以响应⽤户的操作请求，此时，BUSY信号变低。

LCD处于显⽰模式。

B 字符显⽰上电后的LCD必须初始化⼀次，之后LCD控制器停留于“WAIT FOR DA TA”状态。

1602LCＤ液晶显示器(资料)1.160２字符型ＬCＤ简介字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD,目前常用16＊１,１6*2，20＊2和40*2行等的模块．下面以长沙太阳人电子有限公司的１602字符型液晶显示器为例,介绍其用法。

一般１60２字符型液晶显示器实物如图1：图1。

1６0２字符型液晶显示器实物图２. 160２ＬCＤ的基本参数及引脚功能1６02LＣD分为带背光和不带背光两种,基控制器大部分为HD４4780，带背光的比不带背光的厚,是否带背光在应用中并无差别，两者尺寸差别如下图2所示：图２． 1602LCD尺寸图１602LCＤ主要技术参数：显示容量:16×2个字符芯片工作电压:4。

５—５。

5V工作电流：2.0ｍA（5。

0V）模块最佳工作电压:5.0Ｖ字符尺寸:2。

95×4。

3５（Ｗ×H)ｍm引脚功能说明１6０2ＬCD采用标准的１4脚(无背光）或１6脚（带背光）接口,各引脚接口说明如表３所示:编号符号引脚说明编号符号引脚说明1 ＶＳＳ电源地9 Ｄ２数据2 ＶDＤ电源正极1０D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选择１２Ｄ5 数据5 Ｒ/Ｗ读/写选择13 D6 数据6 E 使能信号14 D7 数据7 D0 数据１5 BLＡ背光源正极写指令输入RS=L,R/Ｗ=L，D0-D7=指令码,Ｅ＝高输出无脉冲读数据输入RS=H,R／W=Ｈ，E＝H 输出D0—D7=数据输出无写数据输入RＳ=Ｈ,Ｒ/Ｗ=L，D０-Ｄ7=数据,E=高脉冲读写操作时序如图３和图4所示:图３. 读操作时序图4．写操作时序4. 1602LCＤ的RＡM地址映射及标准字库表液晶显示模块是一个慢显示器件,所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。

要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符,图5是１６0２的内部显示地址。

LCD 液晶显示器是Liquid Crystal Display 的简称LCM（LCDModule）即LCD显示模组，是指将显示控制器，驱动器，字符存储器等集成到一起的LCD显示产品，它提供用户一个标准的LCD显示驱动接口（有4位、8位、VGA等不同类型），用户按照接口要求进行操作来控制LCD正确显示。

字符型LCD：有多个5*7或5*11点阵符位组成，每个点阵符位都可以显示一个字符。

专用于显示字母，数字，及自定义符号。

常用的有16字*1行，16字*2行，20字*2行，40字*2行：如LCD 1602 是16*2，可以显示两行字符，每行16个字符。

点阵式LCD: 不但可以显示字符，还可以显示汉字，图形。

如LCD 12864VDD :接5V正电源VL ：液晶显示器对比度调整端，接正电源对比度最弱，接地时对比度最高，对比度过高会产生“鬼影”，一般在该引脚接一固定电阻或一电位器。

RS ：寄存器选择，1时选择数据寄存器，0时选择指令寄存器。

R/W：读写控制信号线，1为读操作，0为写操作。

E : 为模块使能端，当有高电平跳变到低电平时，液晶模块执行命令。

DB0-DB7：8位双向数据线。

DDRAM就是显示数据RAM，用来寄存待显示的字符代码。

共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H 地址写入“A”字的代码就行了。

但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。

那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。

第二行也一样用前16个地址。

第一行对应16个地址位0x00-0x0fH，第二行对应的地址为：40H-4FH1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如下表所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”#define RS_0 PORTC&=~(1<<PC0) //RS为0，0选择指令寄存器#define RS_1 PORTC|=(1<<PC0) //RS 为1，1选择数据寄存器#define RW_0 PORTC&=~(1<<PC1) //RW为0， 0为写操作#define RW_1 PORTC&=(1<<PC1) //RW为1，1为读操作#define EN_0 PORTC&=~(1<<PC2) //E 为0，#define EN_1 PORTC&=(1<<PC2) //E 为1. //使能端，高电平跳变到低电平时，液晶模块执行命令。

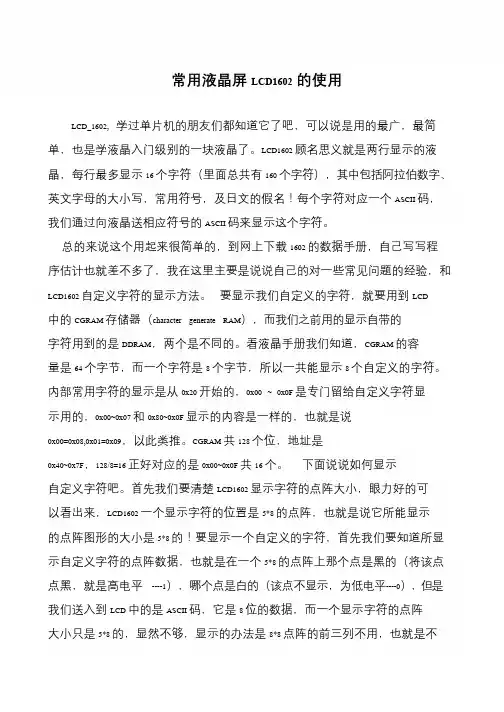

常用液晶屏LCD1602的使用LCD_1602, 学过单片机的朋友们都知道它了吧，可以说是用的最广，最简单，也是学液晶入门级别的一块液晶了。

LCD1602 顾名思义就是两行显示的液晶，每行最多显示16 个字符（里面总共有160 个字符），其中包括阿拉伯数字、英文字母的大小写，常用符号，及日文的假名！每个字符对应一个ASCII 码，我们通过向液晶送相应符号的ASCII 码来显示这个字符。

总的来说这个用起来很简单的，到网上下载1602 的数据手册，自己写写程序估计也就差不多了，我在这里主要是说说自己的对一些常见问题的经验，和LCD1602 自定义字符的显示方法。

要显示我们自定义的字符，就要用到LCD 中的CGRAM 存储器（character generate RAM），而我们之前用的显示自带的字符用到的是DDRAM，两个是不同的。

看液晶手册我们知道，CGRAM 的容量是64 个字节，而一个字符是8 个字节，所以一共能显示8 个自定义的字符。

内部常用字符的显示是从0x20 开始的，0x00 ~ 0x0F 是专门留给自定义字符显示用的，0x00~0x07 和0x80~0x0F 显示的内容是一样的，也就是说0x00=0x08,0x01=0x09，以此类推。

CGRAM 共128 个位，地址是0x40~0x7F，128/8=16 正好对应的是0x00~0x0F 共16 个。

下面说说如何显示自定义字符吧。

首先我们要清楚LCD1602 显示字符的点阵大小，眼力好的可以看出来，LCD1602 一个显示字符的位置是5*8 的点阵，也就是说它所能显示的点阵图形的大小是5*8 的！要显示一个自定义的字符，首先我们要知道所显示自定义字符的点阵数据，也就是在一个5*8 的点阵上那个点是黑的（将该点点黑，就是高电平----1），哪个点是白的（该点不显示，为低电平----0），但是我们送入到LCD 中的是ASCII 码，它是8 位的数据，而一个显示字符的点阵大小只是5*8 的，显然不够，显示的办法是8*8 点阵的前三列不用，也就是不。

通用型LCD1602自定义字符的显示LCD1602主要用来显示数字、字母、图形以及少量自定义字符。

由于其显示控制简单，性价比高，广泛用于电子表、冰箱、空调、汽车电子仪表等装置。

本文主要研究一下如何在LCD1602显示自定义字符。

虽然技术含量不高，但是注意编程的细节还是很有必要去探讨一番。

1.引言液晶显示器的英文名是Liquid CrystalDisplay，简称LCD.液晶显示器作为显示器件具有体积小、重量轻、功耗低，性价比高等优点，所以LCD日渐成为各种便携式电子产品的理想显示器，1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块，它有若干个5X7或5X11点阵字符位组成，每个点阵字符位都可以显示一个字符。

每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此，所以它不能像12864一样显示图形，但是有时候很想要用图形表示，那么LCD1602提供了8个空间的自定义字符，如图1所示，显示的年月日，.C 就是自定义字符。

2.通用型LCD1602操作方法LCD1602是指显示的内容为16X2，即可以显示两行，每行16个字符液晶模块（显示字符和数字）。

目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。

如图2所示，字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC（15脚）和地线GND（16脚），从左到右分别是1引脚到16引脚在这里要说明的是：（1）要用1602型LCD显示字符必须解决3个问题：a.待显示字符ASCII标准码产生；b.液晶显示模式的设置；c.字符显示位置的指定。

（2）若想在00H处显示数据的话，则必须将00H加上80H，即0x00H+0x80H，若要在01H处显示数据，也必须加0x80H，例如要将某字符显示在第2行第5列，则确定地址的。

名称：LCD1602编写：fangya日期：2011.12修改：无内容：通过标准程序静态显示字符引脚定义如下：1-VSS 2-VDD 3-V0 4-RS 5-R/W 6-E 7-14 DB0-DB7 15-BLA 16-BLK------------------------------------------------*/#include<reg52.h>//包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义#define uchar unsigned char#define uint unsigned intsbit RS = P2^4; //定义端口sbit RW = P2^5;sbit EN = P2^6;#define DataPort P0 //定义数据，这一步必须有的/*------------------------------------------------mS延时函数，含有输入参数unsigned char t，无返回值unsigned char 是定义无符号字符变量，其值的范围是0~255 这里使用晶振12M，精确延时请使用汇编------------------------------------------------*/void delay_ms(uint t){uint a,b;for(a=t;a>0;a--)for(b=110;b>0;b--);}/*------------------------------------------------写入命令函数------------------------------------------------*/void LCD_Write_Com(uchar com){RS=0;RW=0;EN=1;DataPort=com;delay_ms(5);EN=0;}/*------------------------------------------------写入数据函数void LCD_Write_Data(uchar Data){RS=1;RW=0;EN=1;DataPort= Data;delay_ms(5);EN=0;}/*------------------------------------------------写入字符串函数------------------------------------------------*/void LCD_Write_String(uchar x,uchar y,uchar *s){if (y == 0){LCD_Write_Com(0x80 + x-1); //表示第一行}else{LCD_Write_Com(0xC0 + x-1); //表示第二行}while (*s){LCD_Write_Data( *s);s ++;}}//在主函数中写入字符需用单引号引起来，写入字符需用双引号引起来/*------------------------------------------------初始化函数------------------------------------------------*/void LCD_Init(void){delay_ms(5);LCD_Write_Com(0x38); /*显示模式设置*/LCD_Write_Com(0x08); /*显示关闭*/LCD_Write_Com(0x06); /*显示光标移动设置*/delay_ms(5);LCD_Write_Com(0x0C); /*显示开及光标设置*/LCD_Write_Com(0x01); /*清屏*/}/*------------------------------------------------主函数void main(void){LCD_Init();while (1){LCD_Write_String(2,0,"WANG QIN"); LCD_Write_String(2,1,"I LOVE YOU!"); while(1);}}。

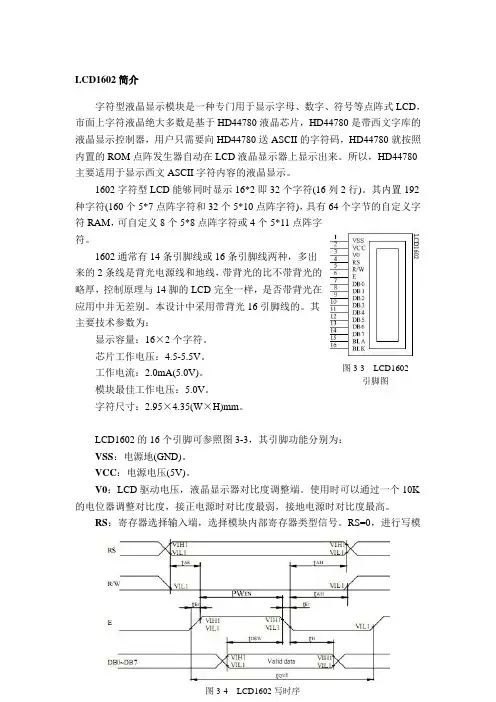

LCD1602简介字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD ，市面上字符液晶绝大多数是基于HD44780液晶芯片，HD44780是带西文字库的液晶显示控制器，用户只需要向HD44780送ASCII 的字符码，HD44780就按照内置的ROM 点阵发生器自动在LCD 液晶显示器上显示出来。

所以，HD44780主要适用于显示西文ASCII 字符内容的液晶显示。

1602字符型LCD 能够同时显示16*2即32个字符(16列2行)。

其内置192种字符(160个5*7点阵字符和32个5*10点阵字符)，具有64个字节的自定义字符RAM ，可自定义8个5*8点阵字符或4个5*11点阵字符。

1602通常有14条引脚线或16条引脚线两种，多出来的2条线是背光电源线和地线，带背光的比不带背光的略厚，控制原理与14脚的LCD 完全一样，是否带背光在应用中并无差别。

本设计中采用带背光16引脚线的。

其主要技术参数为：显示容量：16×2个字符。

芯片工作电压：4.5-5.5V 。

工作电流：2.0mA(5.0V)。

模块最佳工作电压：5.0V 。

字符尺寸：2.95×4.35(W ×H)mm 。

LCD1602的16个引脚可参照图3-3，其引脚功能分别为： VSS ：电源地(GND)。

VCC ：电源电压(5V)。

V0：LCD 驱动电压，液晶显示器对比度调整端。

使用时可以通过一个10K 的电位器调整对比度，接正电源时对比度最弱，接地电源时对比度最高。

RS ：寄存器选择输入端，选择模块内部寄存器类型信号。

RS=0，进行写模图3-3 LCD1602引脚图图3-4 LCD1602写时序块操作时指向指令寄存器，进行读模块操作时指向地址计数器。

RS=1，无论进行读操作还是写操作均指向数据寄存器。

R/W：读写控制输入端，选择读/写模块操作信号。

R/W=0，读操作；R/W=1，写操作。

1602字符型液晶显示篇1602字符型液晶显示篇《电子制作》2008年1月站长原创,如需引用请注明出处在日常生活中,我们对液晶显示器并不陌生?液晶显示模块已作为很多电子产品的通过器件,如在计算器?万用表?电子表及很多家用电子产品中都可以看到,显示的主要是数字?专用符号和图形?在单片机的人机交流界面中,一般的输出方式有以下几种:发光管?LED数码管?液晶显示器?发光管和LED数码管比较常用,软硬件都比较简单,在前面章节已经介绍过,在此不作介绍,本章重点介绍字符型液晶显示器的应用?在单片机系统中应用晶液显示器作为输出器件有以下几个优点:显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度,恒定发光,而不像阴极射线管显示器(CRT)那样需要不断刷新新亮点?因此,液晶显示器画质高且不会闪烁?数字式接口液晶显示器都是数字式的,和单片机系统的接口更加简单可靠,操作更加方便?体积小?重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的,在重量上比相同显示面积的传统显示器要轻得多?功耗低相对而言,液晶显示器的功耗主要消耗在其内部的电极和驱动IC上,因而耗电量比其它显示器要少得多?1 液晶显示简介①液晶显示原理液晶显示的原理是利用液晶的物理特性,通过电压对其显示区域进行控制,有电就有显示,这样即可以显示出图形?液晶显示器具有厚度薄?适用于大规模集成电路直接驱动?易于实现全彩色显示的特点,目前已经被广泛应用在便携式电脑?数字摄像机?PDA移动通信工具等众多领域?②液晶显示器的分类液晶显示的分类方法有很多种,通常可按其显示方式分为段式?字符式?点阵式等?除了黑白显示外,液晶显示器还有多灰度有彩色显示等?如果根据驱动方式来分,可以分为静态驱动(Static)?单纯矩阵驱动(Simple Matrix)和主动矩阵驱动(Active Matrix)三种?③液晶显示器各种图形的显示原理:线段的显示点阵图形式液晶由M×N个显示单元组成,假设LCD显示屏有64行,每行有128列,每8列对应1字节的8位,即每行由16字节,共16×8=128个点组成,屏上64×16个显示单元与显示RAM区1024字节相对应,每一字节的内容和显示屏上相应位置的亮暗对应?例如屏的第一行的亮暗由RAM区的000H—00FH的16字节的内容决定,当(000H)=FFH时,则屏幕的左上角显示一条短亮线,长度为8个点;当(3FFH)=FFH时,则屏幕的右下角显示一条短亮线;当(000H)=FFH,(001H)=00H,(002H)=00H,……(00EH)=00H,(00FH)=0 0H时,则在屏幕的顶部显示一条由8段亮线和8条暗线组成的虚线?这就是LCD显示的基本原理?字符的显示用LCD显示一个字符时比较复杂,因为一个字符由6×8或8×8点阵组成,既要找到和显示屏幕上某几个位置对应的显示RAM区的8字节,还要使每字节的不同位为“1”,其它的为“0”,为“1”的点亮,为“0”的不亮?这样一来就组成某个字符?但由于内带字符发生器的控制器来说,显示字符就比较简单了,可以让控制器工作在文本方式,根据在LCD上开始显示的行列号及每行的列数找出显示RAM对应的地址,设立光标,在此送上该字符对应的代码即可?汉字的显示汉字的显示一般采用图形的方式,事先从微机中提取要显示的汉字的点阵码(一般用字模提取软件),每个汉字占32B,分左右两半,各占16B,左边为1?3?5……右边为2?4?6……根据在LCD上开始显示的行列号及每行的列数可找出显示RAM对应的地址,设立光标,送上要显示的汉字的第一字节,光标位置加1,送第二个字节,换行按列对齐,送第三个字节……直到32B显示完就可以LCD上得到一个完整汉字?2 1602字符型LCD简介字符型液晶显示模块是一种专门用于显示字母?数字?符号等点阵式LCD,目前常用16*1,16*2,20*2和40*2行等的模块?下面以长沙太阳人电子有限公司的1602字符型液晶显示器为例,介绍其用法?一般1602字符型液晶显示器实物如图1:图11602字符型液晶显示器实物图1.1602LCD的基本参数及引脚功能1602LCD分为带背光和不带背光两种,基控制器大部分为HD44780,带背光的比不带背光的厚,是否带背光在应用中并无差别,两者尺寸差别如下图2所示:图21602LCD尺寸图1602LCD主要技术参数:显示容量:16×2个字符芯片工作电压: 工作电流:模块最佳工作电压:字符尺寸:×(W×H)mm引脚功能说明1602LCD采用标准的141所示:编号符号引脚说明1VSS电源地2VDD电源正极3VL液晶显示偏压4RS数据/命令选择5R/W读/写选择6E使能信号7D0数据8D1数据9D2数据10D3数据11D4数据12D5数据13D6数据14D7数据15BLA背光源正极16BLK背光源负极第1脚: VSS为地电源?第2脚: VDD接5V正电源?第3脚: VL为液晶显示器对比度调整端,接正电源时对比度最弱,接地时对比度最高,对比度过高时会产生“鬼影”,使用时可以通过一个10K的电位器调整对比度?第4脚: RS为寄存器选择,高电平时选择数据寄存器?低电平时选择指令寄存器?第5脚: R/W为读写信号线,高电平时进行读操作,低电平时进行写操作?当RS和R/W共同为低电平时可以写入指令或者显示地址,当RS 为低电平R/W为高电平时可以读忙信号,当RS为高电平R/W为低电平时可以写入数据?第6脚: E端为使能端,当E端由高电平跳变成低电平时,液晶模块执行命令?第7~14脚: D0~D7为8位双向数据线?第15脚: 背光源正极?第16脚: 背光源负极?2.1602LCD的指令说明及时序表2:控制命令表1602液晶模块的读写操作?屏幕和光标的操作都是通过指令编程来实现的?(说明:1为高电平?0为低电平)指令1: 清显示,指令码01H,光标复位到地址00H位置?指令2: 光标复位,光标返回到地址00H?指令3: 光标和显示模式设置I/D: 光标移动方向,高电平右移,低电平左移S: 屏幕上所有文字是否左移或者右移?高电平表示有效,低电平则无效?指令4: 显示开关控制?D: 控制整体显示的开与关,高电平表示开显示,低电平表示关显示C: 控制光标的开与关,高电平表示有光标,低电平表示无光标B: 控制光标是否闪烁,高电平闪烁,低电平不闪烁?指令5: 光标或显示移位该指令设置光标和画面的特性?S/C: 滚动对像的选择,高电平时移动显示的文字,低电平时移动光标?S/C=1画面滚动S/C=0光标滚动R/L:滚动方向的选择R/L=1向右滚动R/L=0向左滚动指令6: 功能设置命令DL: 低电平时为4位总线,高电平时为8位总线N: 低电平时为单行显示,高电平时双行显示F: 低电平时显示5x7的点阵字符,高电平时显示5x11的点阵字符?指令7: 字符发生器RAM地址设置?指令8: DDRAM地址设置?指令9: 读忙信号和光标地址BF: 忙标志位,高电平表示忙,此时模块不接收命令或者数据,如为低,表示不忙?指令10: 写数据?指令11: 读数据?状态字:,低7位为当前数据指针的地址值(即AC值);如下表:,都要确认该位值为0才可进行操作?AC6~0为7位的AC值,表示当前数据指针的地址值?DL: 设置控制器与MCU的接口形式,一般设置为1;DL=1: 数据总线宽度为8位,即DB7~DB0有效;DL=0: 数据总线宽度为4位,即DB7~DB4有效;N: 设置显示字符的行数,1602 LCD一般都设置为1;N=0: 为一行字符;N=1: 为两行字符;F: 设置显示字符的字体,一般设置为0;F=0: 为5X7点阵字符体;F=1: 为5X11点阵字符体;显示状态设置指令:该指令控制着画面?光标和闪烁的开与关?D: 画面显示状态位;D=1为显示开,D=0为显示关;该指令仅影响显示屏的开关,并不影响显存中的数据? C:光标显示状态位;C=1光标显示;C=0光标不显示?B:闪烁显示状态位;B=1时闪烁启动;B=0时闪烁关闭;闪烁只对于当前地址指针指和的字符位有效?光标或画面滚动设置指令:S/C:滚动对像的选择S/C=1 画面滚动S/C=0 光标滚动R/L:滚动方向的选择R/L=1 向右滚动R/L=0 向左滚动输入方式设置指令:该指令的功能在于设置显示字符的输入方式,即在操作数据写入/读出后,AC数据地址指针的修改方式?I/D: I/D=0 AC为自动减1的计数器,操作数据后AC自动减一;I/D=1 AC为自动加1计数器,操作数据后AC自动加1;S: 设置写入字符数据时是否允许画面滚动/光标移动(AC自动变化) S=0 禁止S=1 允许清屏指令:该指令将空格码(0x20)写入显存中;达到清屏显示的功能?归位指令:该指令将6位的CGRAM地址写入地址指针计数器AC内,随后的对数据的操作是对CGRAM的读/读操作?注: CGRAM为用户自定义字符字符的空间,并非对应LCD屏上字符位置的显存(DDRAM)?AC当中,随后的数据操作是对DDRAM(显存)的读/写操作?读数据输入RS=H,R/W=H,E=H输出D0~D7=数据写数据输入RS=H,R/W=L,D0~D7=数据,E=高脉冲输出无表3:基本操作时序表读写操作时序如图3和图4所示:图3读操作时序图4写操作时序3.1602LCD的RAM地址映射及标准字库表液晶显示模块是一个慢显示器件,所以在执行每条指令之前一定要确认模块的忙标志为低电平,表示不忙,否则此指令失效?要显示字符时要先输入显示字符地址,也就是告诉模块在哪里显示字符,图5是1602的内部显示地址?图51602LCD内部显示地址例如第二行第一个字符的地址是40H,那么是否直接写入40H就可以将光标定位在第二行第一个字符的位置呢这样不行,因为写入显示地址时要求最高位D7恒定为高电平1所以实际写入的数据应该是01000000B(40H)+B(80H)=B(C0H)?在对液晶模块的初始化中要先设置其显示模式,在液晶模块显示字符时光标是自动右移的,无需人工干预?每次输入指令前都要判断液晶模块是否处于忙的状态?1602液晶模块内部的字符发生存储器(CGROM)已经存储了160个不同的点阵字符图形,如图6所示,这些字符有:阿拉伯数字?英文字母的大小写?常用的符号?和日文假名等,每一个字符都有一个固定的代码,比如大写的英文字母“A”的代码是01000001B(41H),显示时模块把地址41H中的点阵字符图形显示出来,我们就能看到字母“A”.图6字符代码与图形对应图4.1602LCD的一般初始化(复位)过程延时15ms 写指令38H(不检测忙信号)延时5ms写指令38H(不检测忙信号)延时5ms写指令38H(不检测忙信号)以后每次写指令?读/写数据操作均需要检测忙信号写指令38H:显示模式设置写指令08H:显示关闭写指令01H:显示清屏写指令06H:显示光标移动设置写指令0CH:显示开及光标设置写指令0CH ：显示开及光标设置延时5ms写指令38H （不检测忙信号BF ）延时5ms写指令38H （不检测忙信号BF ）延时5ms写指令38H （不检测忙信号BF ）写指令38H ：显示模式设置写指令08H ：显示关闭写指令01H ：显示清屏写指令06H ：显示光标移动设置写指令38H （不检测忙信号BF ）3 1602LCD 的软硬件设计实例在1602LCD 第一行显示网站名:在第二行显示联系电话:8?实验前应先将显示切换开关切换到LCD 工作状态?图71602LCD实验演示图1.硬件原理图1602液晶显示模块可以和单片机AT89C51直接接口,电路如图8所示?图8硬件原理图2.程序流程图图9软件流程图3.软件代码/************************************************************** *************/ /*杭州电子&计算机工作室*//*演示程序*//*目标器件:AT89S51*//*晶振:*//*编译环境:Keil 7.50A*//************************************************************** *************/ /*********************************包含头文件********************************/ #include <>#include <>/*********************************端口定义**********************************/ sbit rs = P1^0;sbit rw = P1^1;sbit ep = P1^2;/********************************显示数据表*********************************/ unsigned char code dis1[] = {""};unsigned char code dis2[] = {"099"};/************************************************************** ***************函数功能:LCD延时子程序入口参数:ms出口参数:*************************************************************** **************/ void delay(unsigned char ms){unsigned char i;while(ms--){for(i = 0; i< 250; i++){_nop_();_nop_();_nop_();_nop_();}}}/************************************************************** ***************函数功能:测试LCD忙碌状态入口参数:出口参数:result*************************************************************** **************/ bit lcd_bz(){bit result;rs = 0;rw = 1;ep = 1;_nop_();_nop_();_nop_();result = (bit)(P0 & 0x80);ep = 0;return result;}/************************************************************** ***************函数功能:写指令数据到LCD子程序入口参数:cmd出口参数:*************************************************************** **************/ void lcd_wcmd(unsigned char cmd){while(lcd_bz()); //判断LCD是否忙碌rs = 0;rw = 0;ep = 0;_nop_();_nop_();P0 = cmd;_nop_();_nop_();_nop_();_nop_();ep = 1;_nop_();_nop_();_nop_();ep = 0;}/************************************************************** ***************函数功能:设定显示位置子程序入口参数:pos出口参数:*************************************************************** **************/ void lcd_pos(unsigned char pos){lcd_wcmd(pos | 0x80);}/************************************************************** ***************函数功能:写入显示数据到LCD子程序入口参数:dat出口参数:*************************************************************** **************/ void lcd_wdat(unsigned char dat){while(lcd_bz()); //判断LCD是否忙碌rs = 1;rw = 0;ep = 0;P0 = dat;_nop_();_nop_();_nop_();_nop_();ep = 1;_nop_();_nop_();_nop_();ep = 0;}/************************************************************** ***************函数功能:LCD初始化子程序入口参数:出口参数:*************************************************************** **************/ void lcd_init(){lcd_wcmd(0x38);delay(1);lcd_wcmd(0x0c);delay(1);lcd_wcmd(0x06);delay(1);lcd_wcmd(0x01);delay(1);}/************************************************************** ***************函数功能:主程序入口参数:出口参数:*************************************************************** **************/ void main(void){unsigned char i;lcd_init(); //初始化LCDdelay(10);lcd_pos(0x01); //设置显示位置i = 0;while(dis1[i] != '\0'){lcd_wdat(dis1[i]); //显示字符i++;}lcd_pos(0x40); //设置显示位置i = 0;while(dis2[i] != '\0'){lcd_wdat(dis2[i]); //显示字符i++;}while(1){;};}/************************************************************** *************标题: LCD1602效果: 本程序在液晶LCD1602上显示两行字符工作于:51开发板作者: 孟庆全网站:*************************************************************** *************/#include ""/********IO引脚定义***********************************************************/sbit LCD_RS=P1^0; //定义引脚sbit LCD_RW=P1^1;sbit LCD_E=P1^2;/********宏定义**************************************************************/ #define LCD_Data P0#define Busy0x80//用于检测LCD状态字中的Busy标识/********数据定义*************************************************************/ unsigned char code uctech[] = {"Happy every day"};unsigned char code net[] = {""};/********函数声明*************************************************************/ void WriteDataLCD(unsigned char WDLCD); //写数据void WriteCommandLCD(unsigned char WCLCD,BuysC); //写命令unsigned char ReadDataLCD(void); //读数据unsigned char ReadStatusLCD(void); //读状态void LCDInit(void); //初始化void DisplayOneChar(unsigned char X,unsigned char Y,unsigned char DData); //相应坐标显示字节内容void DisplayListChar(unsigned char X,unsigned char Y,unsigned char code *DData); //相应坐标开始显示一串内容void Delay5ms(void); //延时void Delay400ms(void); //延时/***********主函数开始********************************************************/ void main(void){Delay400ms(); //启动等待,等LCD讲入工作状态LCDInit(); //初始化Delay5ms(); //延时片刻(可不要)DisplayListChar(0,0,uctech);DisplayListChar(1,5,net);ReadDataLCD(); //测试用句无意义while(1);}/***********写数据***********************************************************/ void WriteDataLCD(unsigned char WDLCD){ReadStatusLCD(); //检测忙LCD_Data = WDLCD;LCD_RS = 1;LCD_RW = 0;LCD_E = 0; //若晶振速度太高可以在这后加小的延时LCD_E = 0; //延时LCD_E = 1;}/***********写指令**********************************************************/ void WriteCommandLCD(unsigned char WCLCD,BuysC) //BuysC为0时忽略忙检测{if (BuysC) ReadStatusLCD(); //根据需要检测忙LCD_Data = WCLCD;LCD_RS = 0;LCD_RW = 0;LCD_E = 0;LCD_E = 0;LCD_E = 1;}/***********读数据*************************************************************/ unsigned char ReadDataLCD(void){LCD_RS = 1;LCD_RW = 1;LCD_E = 0;LCD_E = 0;。

在日常生活中，我们对液晶显示器并不陌生。

液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表与很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。

在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED数码管、液晶显示器。

发光管和LED数码管比较常用，软硬件都比较简单，在前面章节已经介绍过，在此不作介绍，本章重点介绍字符型液晶显示器的应用。

在单片机系统中应用晶液显示器作为输出器件有以下几个优点：显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。

因此，液晶显示器画质高且不会闪烁。

数字式接口液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。

体积小、重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比一样显示面积的传统显示器要轻得多。

功耗低相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。

10．8．1 液晶显示简介①液晶显示原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。

液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。

②液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。

除了黑白显示外，液晶显示器还有多灰度有彩色显示等。

如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。

③液晶显示器各种图形的显示原理:线段的显示点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。

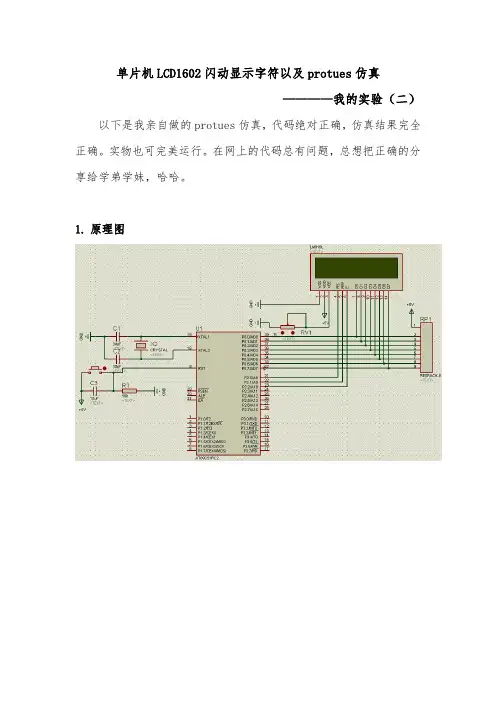

单片机LCD1602闪动显示字符以及protues仿真————我的实验（二）以下是我亲自做的protues仿真，代码绝对正确，仿真结果完全正确。

实物也可完美运行。

在网上的代码总有问题，总想把正确的分享给学弟学妹，哈哈。

1.原理图（原理图放大版）2.仿真图结果3．c语言代码#include<reg52.h> //包含单片机寄存器的头文件#include<intrins.h> //包含_nop_()函数定义的头文件sbit RS=P2^0; //寄存器选择位，将RS位定义为P2.0引脚sbit RW=P2^1; //读写选择位，将RW位定义为P2.1引脚sbit E=P2^2; //使能信号位，将E位定义为P2.2引脚sbit BF=P0^7; //忙碌标志位，，将BF位定义为P0.7引脚unsigned char code string[ ]= {""};unsigned char code string1[ ]={"QUICK STUDY MCU"};/*****************************************************函数功能：延时1ms***************************************************/void delay1ms(){unsigned char i,j;for(i=0;i<10;i++)for(j=0;j<33;j++);}/*****************************************************函数功能：延时若干毫秒入口参数：n***************************************************/void delay(unsigned char n){unsigned char i;for(i=0;i<n;i++)delay1ms();}/*****************************************************函数功能：判断液晶模块的忙碌状态返回值：result。

lcd1602液晶概述液晶1602屏幕（LCD1602）是一款常见的字符型液晶显示屏，广泛应用于各种电子设备中。

它具有16列2行的显示区域，每个区域可以显示一个字符。

LCD1602液晶屏具有低功耗、高对比度、清晰的显示效果等特点，在嵌入式系统和小型电子设备中使用广泛。

本文将介绍LCD1602液晶屏的特性、工作原理和使用方法，以及如何通过Arduino控制LCD1602液晶屏进行字符显示。

特性•16列2行的字符显示区域•5x8点阵字模•低功耗•可调对比度•易于控制1工作原理LCD1602液晶屏通过与控制器（如Arduino）进行通信来显示字符。

其工作原理主要分为以下几个步骤：1.发送命令：通过控制引脚向液晶屏发送指令，如初始化屏幕、设置光标位置等。

2.传输数据：通过控制引脚向液晶屏发送要显示的字符数据，液晶屏根据接收到的数据在屏幕上显示相应的字符。

3.控制显示光标：可以通过命令控制液晶屏是否显示光标，并调整光标位置。

使用方法在使用LCD1602液晶屏之前，需要连接相应的引脚以及设置控制器。

以下是一种常见的连接方式：•VCC：连接到控制器的5V引脚•GND：连接到控制器的GND引脚•SDA：连接到控制器的数字输出引脚2•SCL：连接到控制器的数字输出引脚具体的引脚连接方式视控制器和液晶屏不同而有所变化，请参考液晶屏和控制器的规格书。

接下来，通过编写控制器的代码来控制LCD1602液晶屏显示字符。

以Arduino为例，可以使用LiquidCrystal库来控制液晶屏。

以下是一个简单的示例代码：```cpp #include <LiquidCrystal.h>// 初始化液晶屏 LiquidCrystal lcd(12, 11, 5, 4, 3, 2);void setup() { // 设置液晶屏列数和行数 lcd.begin(16, 2);// 显示字符 lcd.print(3。

#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义sbit IR=P3^2; //红外接口标志#define uchar unsigned char#define uint unsigned int//#define DataPort P0 //定义数据端口程序中遇到DataPort 则用P0 替换sbit dula=P2^6;//定义锁存使能端口段锁存sbit wela=P2^7;// 位锁存sbit lcdrs=P1^0;sbit lcdrw=P1^1;sbit lcden=P2^5;//uchar code table[]={""};/*------------------------------------------------全局变量声明------------------------------------------------*///unsigned char code dofly_DuanMa[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};// 显示段码值0~9 unsigned char irtime;//红外用全局变量bit irpro_ok,irok;unsigned char IRcord[4];unsigned char irdata[33];/*------------------------------------------------函数声明------------------------------------------------*/void Ir_work(void);void Ircordpro(void);/*------------------------------------------------定时器0中断处理------------------------------------------------*/void tim0_isr (void) interrupt 1 using 1{irtime++; //用于计数2个下降沿之间的时间}/*------------------------------------------------外部中断0中断处理------------------------------------------------*/void EX0_ISR (void) interrupt 0 //外部中断0服务函数{static unsigned char i; //接收红外信号处理static bit startflag; //是否开始处理标志位if(startflag){if(irtime<63&&irtime>=33)//引导码TC9012的头码，9ms+4.5msi=0;irdata[i]=irtime;//存储每个电平的持续时间，用于以后判断是0还是1irtime=0;i++;if(i==33){irok=1;i=0;}}else{irtime=0;startflag=1;}}/*------------------------------------------------初始化lcd1602-------------------------------------------------*/void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void write_com(uchar com){lcdrs=0;P0=com;delay(5);lcden=1;delay(5);lcden=0;}void write_data(uchar date){lcdrs=1;P0=date;delay(5);lcden=1;delay(5);lcden=0;}void init(){lcdrw=0;dula=0;wela=0;lcden=0;write_com(0x38);write_com(0x0c);write_com(0x06);write_com(0x01);write_com(0x80+0x10);}/*--------------------------------------------在lcd1602上显示要要显示的数---------------------------------------------*/void wirte_string(const unsigned char *s)//在第二行第5个字开始写字符串{write_com(0x80+0x05);while(*s){write_data(*s);s++;}}/*------------------------------------------------定时器0初始化------------------------------------------------*/void TIM0init(void)//定时器0初始化{TMOD=0x02;//定时器0工作方式2，TH0是重装值，TL0是初值TH0=0x00; //重载值TL0=0x00; //初始化值ET0=1; //开中断TR0=1;}/*------------------------------------------------外部中断0初始化------------------------------------------------*/void EX0init(void){IT0 = 1; //指定外部中断0下降沿触发，INT0 (P3.2)EX0 = 1; //使能外部中断EA = 1; //开总中断}/*------------------------------------------------键值处理------------------------------------------------*/void Ir_work(void)//红外键值散转程序{switch(IRcord[2])//判断第三个数码值{case 0x0c:wirte_string("ZHOU");break;//1 显示相应的按键值case 0x18:write_com(0x01);wirte_string("JIA");break;//2case 0x5e:write_com(0x01);wirte_string("WO");break;//3case 0x08:write_com(0x01);wirte_string("LOVE");break;//4case 0x1c:write_com(0x01);wirte_string("YOU");break;//5case 0x5a:write_com(0x01);wirte_string("CHONG");break;//6case 0x42:write_com(0x01);wirte_string("QING");break;//7case 0x52:write_com(0x01);wirte_string("NI");break;//8case 0x4a:write_com(0x01);wirte_string("HAO");break;//9default:break;}irpro_ok=0;//处理完成标志}/*------------------------------------------------红外码值处理------------------------------------------------*/void Ircordpro(void)//红外码值处理函数{unsigned char i, j, k;unsigned char cord,value;k=1;for(i=0;i<4;i++) //处理4个字节{for(j=1;j<=8;j++) //处理1个字节8位{cord=irdata[k];if(cord>7)//大于某值为1，这个和晶振有绝对关系，这里使用12M计算，此值可以有一定误差value|=0x80;if(j<8){value>>=1;}k++;}IRcord[i]=value;value=0;}irpro_ok=1;//处理完毕标志位置1}/*------------------------------------------------主函数------------------------------------------------*/void main(void){EX0init(); //初始化外部中断TIM0init();//初始化定时器init();/* DataPort=0xfe; //取位码第一位数码管选通，即二进制1111 1110=1; //位锁存wela=1；wela=0;*/while(1)//主循环{if(irok) //如果接收好了进行红外处理{Ircordpro();irok=0;}if(irpro_ok) //如果处理好后进行工作处理，如按对应的按键后显示对应的数字等{Ir_work();}}}。

1602 液晶显示汉字程序利用1602 显示汉字也不是新鲜的内容，今天不想颓废了。

只是需要自己事先定义一下汉字的字模，就是显示出来的汉子字体结构。

要定义字模就需要知道1602 的CG RAM 地址和显示字符的地址DD RAM图1： 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F 40 41 42 43 44 45 46 47 48 49 4A 4B 4C 4D 4E 4F 第一行第一个字符的地址是( 0x80) ，后面的字符地址以此类推第二行第一个字符的地址为( 0x80 + 0x40) ，需要在第一行的基地址后面加上一个偏移量0x40 ，后面的地址在此基址上再依次加一。

void delay(unsigned int time_i){ int i;for (;tim>0;tim--){for (i=0;i<10;i++); } }void command_out (char out_data) {RW=0;RS=0;EN=1;DB=out_data;EN=0;delay(10);}void OUTD(char out_data){RS=1;RW=0;EN=1;DB= out_data;EN=0;delay(10);}OUTI() 是写入指令的函数，OUTD() 是写入数据的函数。

如：左上角第一个5*7 的显示数据为：0x00,0x01,0x81,0x12,0x24,0x41,0x81,0x10蓝色区域的相应位为1这样就可以写出全部 4 个 5*7 点阵的显示数据了，把它封装在一个数组中，如数组， hanzi[]={OxOO,OxO1,Ox81,Ox12,Ox24,Ox41,Ox81,Ox1O,} 之后利用命令：OUTI(0X40); for (i=0;i<64;i++){ OUTD(neu[i]);} 将这个数组中的数据赋值到 1602 内部 CGRAM 中。
