MCS-51单片机外部并行接口扩展技术讲述

  • 格式：ppt
  • 大小：653.00 KB
  • 文档页数：29

下载文档原格式

  / 29

合集下载

3.1MCS-51单片机的并行IO口

3.1MCS-51单片机的并行IO口

一、并行I/O口的功能结构
2、接口功能 （2）通用I/O接口
（四）P0口
此时“控制”信号为“0”，多路开关 MUX向下，输出驱动器处于开漏状态，故需 外接上拉电阻，这种情况下，电路结构与P1 相同，所以也是一个准双向口，当要作为输 入时，必须先向口锁存器写“1”。
一、并行I/O口的功能结构
（四）P0口
这是由接口的特殊结构所决定的。每一个 口都包含一个锁存器，一个输出驱动器和两 个（P3口为3个）输入缓冲器。各口的结构也 P 3 有些差异，下面分别介绍。
一、并行I/O口的功能结构
1、接口结构
（一）P1口
P1口一位的结构如下图所示：
图2.15
一、并行I/O口的功能结构
1、接口结构
（一）P1口
接口结构中锁存器起输出锁存作用， 8位锁存器组成特殊功能寄存器P1，场 效应管和上拉电阻组成输出驱动器，以 增大负载能力，三态门1和三态门2分别 用于控制输入引脚和锁存器的状态。
作为I/O口应用的一个实例，下面介绍 8031单片机的最小应用系统如下图所示
二、产生接口控制信号的指令
（四）P0口
8051指令系统中能与接口打交道的指令 大体可分两类 １．一般的输入/输出指令 ２．“读－修改－写”指 令
二、产生接口控制信号的指令
１．一般的输入输出指令
（四）P0口
输入指令执行时，内部产生“读引脚”信号， 直接从口线读入，亦称“读引脚”指令。 下面是属于这种指令的各种实例：
二、产生接口控制信号的指令
（四）P0口 ２．“读－修改－写”指令 INC P2 接口锁存器加１ DEC P1 接口锁存器内容减１ DJNZ P3,LOOP 减１后不为零则跳转 还有三条虽不明显，但也属此列： MOV P1.1,C CLR P1.1 SETB P1.1 将进位位送接口的某位 清接口的某一位 接口的某一位置位

单片机系统的扩展技术

单片机系统的扩展技术

INC R0
INC DPTR
; 修改数据指针
DJNZ R7, AG
END
4.2.3 MCS-51对外部存储器的扩展
下 图 所 示 的 8031 扩 展 系 统 中 ， 外 扩 了 16KB 程 序 存 储 器 （ 使 用 两 片 2764芯片）和8KB数据存储器（使用一片6264芯片）。采用全地址译码方 式，用于控制2―4译码器的工作，参加译码，且无悬空地址线，无地址重 叠现象。1# 2764, 2# 2764, 3# 6264的地址范围分别为：0000H～1FFFH, 2000H～3FFFH, 4000～5FFFH。
4.2 存储器的扩展
存储器是计算机系统中的记忆装置，用来存放要运行的程序和程序 运行所需要的数据。单片机系统扩展的存储器通常使用半导体存储器， 根据用途可以分为程序存储器（一般用ROM）和数据存储器（一般用 RAM）两种类型。
MCS-51单片机对外部存储器的扩展应考虑的问题：
（1）选择合适类型的存储器芯片
引脚符号的含义和功能如下：
D7～D0：三态数据总线； A0～Ai：地址输入线，i=12～15。2764的地址线为13位，i=12； 27512的地址线为16位，i=15； CE ：片选信号输入线； OE ：输出允许输入线；
CE
VPP：编程电源输入线； PGM ：编程脉冲输入线； VCC：电源； GND：接地； NC：空引脚。
8051扩展2764的电路连接方法：
数据线：P0口接EPROM的D0~D7 ；
地址线： 2764容量为8KB，213=8KB，需要A0～A12共13根地址线。P0口
经地址锁存器后接EPROM的A0~A7 ； 为了与片内存储器的空间地址衔 接，～接EPROM的A8~A11 ， 经非门后与A12连接。

第5章 MCS-51单片机外部并行口扩展技术-5.3并行口扩展

第5章 MCS-51单片机外部并行口扩展技术-5.3并行口扩展

377(2)
0
1
74LS377 具有“使能” 具有“使能”控制端的锁存器
扩展8位并行输入 输入口 2. 扩展8位并行输入口
0 0
0
A15 P2.7 0 1
A14 P2.6 0 0
A13 P2.5 0 1
A12 P2.4 0 1
2…P0.7 0….0 1….1
LOOP: MOV
DPTR，#0FEFFH ，
;0FEFFH为扩展 口地址 为扩展I/O口地址 为扩展 ;输入数据，将244中开关状态读入 输入数据， 中开关状态读入 输入数据 ;读入数据输出，送273驱动 读入数据输出， 驱动LED 读入数据输出 驱动 ;循环测试 循环测试
MOVX A，@DPTR ， MOVX @DPTR，A ， SJMP LOOP
常用 输入 74LS244、74LS245、74LS240等 74LS244、74LS245、74LS240等 输出 74LS373、74LS273、74LS377、74LS573等 74LS373、74LS273、74LS377、74LS573等 LS373
扩展简单输入/ 3. 扩展简单输入/输出电路
MCS-51单片机外部 第5章 MCS-51单片机外部 并行口扩展技术
5.3 并行口扩展
单片机 单片机 单片机
√
三总线
存储器 外设 外设
×
三总线 I/O 接口电路
√
接口电路的功能 协调高速计算机与低速外设的速度匹配问题 协调高速计算机与低速外设的速度匹配问题 高速计算机 外设 如：计算机与打印机的速度 提供输入/输出过程中的状态信号 提供输入 输出过程中的状态信号 输出过程中的 如：计算机必须知道打印机的状态信号 解决计算机信号与外设信号之间的不一致 解决计算机信号与外设信号之间的不一致 如：串行口负逻辑，而单片机正逻辑 串行口负逻辑，

第六章 MCS-51系统扩展技术2(8255、74LS)

第六章 MCS-51系统扩展技术2(8255、74LS)

3、MCS-51系统扩展示意图 、 系统扩展示意图
单 片 微 型 机 原 理 与 应 用
为了唯一地选中外部某一存储单元(I/O接口芯片已作为数据存储器的一 接口芯片已作为数据存储器的一 为了唯一地选中外部某一存储单元 部分)，必须进行两种选择：一是必须选择出该存储器芯片(或 接口芯片 接口芯片)， 部分 ，必须进行两种选择：一是必须选择出该存储器芯片 或I/O接口芯片 ， 称为片选；二是必须选择出该芯片中的某一存储单元(或 接口芯片中的寄 称为片选；二是必须选择出该芯片中的某一存储单元 或I/O接口芯片中的寄 存器)，称为字选。 存器 ，称为字选。 常用的选址方法有两种：线选法和译码法， 常用的选址方法有两种：线选法和译码法，其中译码法又分为全译码和 部分译码两种。 部分译码两种。
四、部分译码法
单 片 微 型 机 原 理 与 应 用
以上也可采用全译码法， 以上也可采用全译码法，电路更简单
五、扩展存储器时应考虑的几个问题
1. 地址锁存器的选用 2. MCS-51对存储容量的要求 对存储容量的要求 3. 地址线的连接和地址译码方式 4. 工作速度匹配
单 片 微 型 机 原 理 与 应 用
第二节 程序存储器的扩展
一、 常用的程序存储器
单 片 微 型 机 原 理 与 应 用
1. EPROM芯片 芯片 ROM芯片分为 类，即掩膜 芯片分为3类 即掩膜ROM、可编程 芯片分为 、可编程PROM和可擦除 和可擦除 可编程ROM(包括 包括EPROM和E2PROM)。前面两组在实际中使用 可编程 包括 和 。 得很少，因此这里只介绍最常用的可擦除可编程ROM。 得很少，因此这里只介绍最常用的可擦除可编程 。 EPROM芯片：可通过专用的紫外线光源进行照射以擦除其 芯片： 芯片 原有内容，而后用专门的编程器向其写入新的内容。 原有内容，而后用专门的编程器向其写入新的内容。 E2PROM芯片：电可擦除 。 芯片： 芯片

单片机并行I-O口的扩展方法

单片机并行I-O口的扩展方法

单片机并行I/O口的扩展方法摘要：由于在MCS-51单片机开发中P0口经常作为地址/数据复用总线使用，P2口作为高8位地址线使用，P3口用作第二功能(定时计数器、中断等)使用，所以对于51单片机的4个I/O口，其可以作为基本并行输入/输出口使用的只有P1口。

因此在单片机的开发中，对于并行I/O口的扩展十分重要，主要分析3种扩展并行I/O口的方法。

关键词： MCS-51单片机; 并行I/O口; 扩展MCS-51单片机有4个并行的I/O口，分别为P0口、P1口、P2口和P3口，4个并行I/O 口在单片机的使用中非常重要，可以说对单片机的使用就是对这4个口的使用。

这4个并行I/O口除了作为基本的并行I/O口使用，还常作为其他功能使用，如P0口经常作为地址/数据复用总线使用[1]， P2口作为高8位地址线使用，P3口用作第二功能(定时计数器、中断等等)使用。

这样，单片机只有P1口作为基本的并行I/O口使用，如果在单片机的使用中对并行I/O口需求较多，对于并行I/O口的扩展就非常重要了。

下面通过具体的实例(8位流水灯设计)来给出几种不同的并行I/O口扩展方法。

为了更好地说明以下几种不同的并行I/O口扩展方法，假设利用单片机实现流水灯的设计。

采用单片机的P1口设计流水灯，电路。

由图1可知，8只LED直接连接在单片机的P1口上，通过对单片机进行编程即可以实现8只发光二极管产生流水灯。

1 使用单片机的串行口扩展并行I/O口单片机有一个全双工的串行口[2]，这个口既可以用于网络通信，也可以实现串行异步通信，还可以作为移位寄存器使用。

当单片机的串行口工作在模式0时，若外接一个串入/并出的移位寄存器(74LS164)，就可以扩展一个8 bit并行输出口；若外接一个并入/串出的移位寄存器(74LS165)，就可以扩展一个8 bit并行输入口。

，单片机外接一个串入/并出的移位寄存器(74LS164)，这样就可以扩展8 bit并行输出口。

第10章51单片机外部存储器扩展讲解

第10章51单片机外部存储器扩展讲解
第410章章 M51单CS片-5机1单外片部机存系储统器功扩能展的扩展
第10章 51单片机外部存储器扩展
10.1 外部I/O的扩展 10.2 存储器概述 10.3 外部存储器扩展
第410章章 M51单CS片-5机1单外片部机存系储统器功扩能展的扩展
第10章 51单片机外部存储器扩展 10.1 外部I/O的扩展
1
7FFFH
8253 1001 1111 1111 11xx
4
9FFCH～9FFFH
第410章章 M51单CS片-5机1单外片部机存系储统器功扩能展的扩展
二、地址译码法 对于RAM和I/O容量较大的应用系统，当芯片所需的片选信号
多于可利用的地址线时，常采用地址译码法。用译码器对高位地 址进行译码，译出的信号作为片选线。
系统的扩展归结为三总线的连接，连接的方法很简 单，连线时应遵守下列原则：
1.连接的双方数据线连数据线，地址线连地址线， 控制线连控制线。
2.控制线相同的地址线不能相同，地址线相同的控 制线不能相同。
3.片选信号有效的芯片才选中工作，当同类芯片多 片时,片选端可通过线译码、部分译码、全译码接地址线， 在单片机中多采用线选法。
A3
四、常用的SRAM存储器介绍
A9
Intel SRAM 的典型芯片 A11
有2KB 的6116、8KB 的6264
A12
以及32KB的62256。
D0
D7
其中6264 芯片应用最为 广泛。其内部组成如图所示。
…
…
… …
VCC
GND .
行译 .
512X16X8
码.
存储阵列
……
输入
列I/O
数据 电路

第5章 MCS-51单片机的外部并行接口扩展技术_存储器(20130320)


外部扩展的数据存储器都采用静态数据存储器（SRAM）。
SRAM具有存取速度快、使用方便等特点，但系统一旦
掉电，内部所存数据便会丢失。所以，要使内部数据不 丢失，必须不间断地供电。 SRAM不需要刷新电路，使用简单方便。 常用的SRAM型号有6116(2KB×8)、6264(8 KB×8)、 62128(16 KB×8)和62256(32 KB×8)。
5.1.1 系统总线扩展
图5.1
MCS-51系统扩展结构图
5.1.1 系统总线扩展
图5.2
单片机扩展总线结构图
5.1.1 系统总线扩展 存储器的扩展过程中使用的外部总线 ◙地址总线：P0口(A0～A7)，P2口(A8～A15)； ◙数据总线：P0口(D0～D7)； ◙控制总线：控制信号的具体定义如表5-1所示。
5.2.2 数据存储器(RAM)的扩展
图5.9
片外SRAM读/写操作的时序
5.2.2 数据存储器(RAM)的扩展
【例】编程，将外部RAM以1000H为首址的16个单元内容，依次 传送到外部RAM以2000H为首址的区域。 【入口参数】DPTR指向1000H，R0指向00H，P2指向20H， R7为单元计数值。 MOV P2，#20H ；P2R0=2000H MOV R0，#0 0H ；DPTR=1000H MOV DPTR，#1000H MOV R7，#16 LOOP：MOVX A，@DPTR MOVX @R0，A INC DPTR INC R0 DJNZ R7，LOOP RET END
第5章 MCS-51单片机外部并行接口扩展技术
5.1 系统总线扩展及编址技术 5.2 存储器扩展
内容
5.3 并行口扩展 5.4 键盘/显示器扩展接口技术

第7章MCS-51单片机的并行IO接口及扩展

地址/数据 控制 Vcc T1 P0.x D Q CP Q MUX T2
2. P1口一个位的结构
读锁存器 Vcc
*
上拉电阻 P1.x
内部总线 写
D Q CP Q T2
读引脚
P1口的作用特点： 1）内部具备上拉电阻，执行输出功能是，无须连接外部上拉电阻。 2）若要执行输入功能，必须先输出高电平（1）才能读取该口所 连接的外部数据。
• 例7-2-1 试编出模拟图7-2-5中电路的程序。
• 在51系列的C语言中对四个I/O端口进行编程，必 须要利用8051的C语言头文件，其中给出P0~P3 标号的定义。并且可以使用Px^y格式对P0~P3端 口的单个位进行表示，其中x是端口0、1、2或3， y是该端口的位0~7，例如P1^7指示P1.7。
8255A的内部结构如图7-4-2所示，由三部分电路组成： 与CPU的接口电路、内部控制逻辑电路和与外设连接的输 入/输出接口电路。 （1）与CPU的接口电路 （2）内部控制逻辑电路 （3）输入/输出接口电路
图7-4-2 8255A的内部结构
表7-4-1 8255A的端口分配及读/写功能
7.4.2 8255A的工作方式及其初始化编程
地址 控制
Vcc * 上拉电阻 P2.x
D Q CP Q
MUX
T2
4 . P3口 P3口一个位的结构
选择输出功能 读锁存器 Vcc * 上拉电阻 P3.x 内部总线 写 D Q CP Q T2
读引脚
第二输入功能
P3口的第二功能
P3引脚 P3.0 P3.1 P3.2 兼用功能 串行通讯输入（RXD） 串行通讯输出（TXD） 外部中断0（INT0）
7.3 用TTL芯片扩展简单的I/O接口

MCS-51单片机并行IO接口的扩展

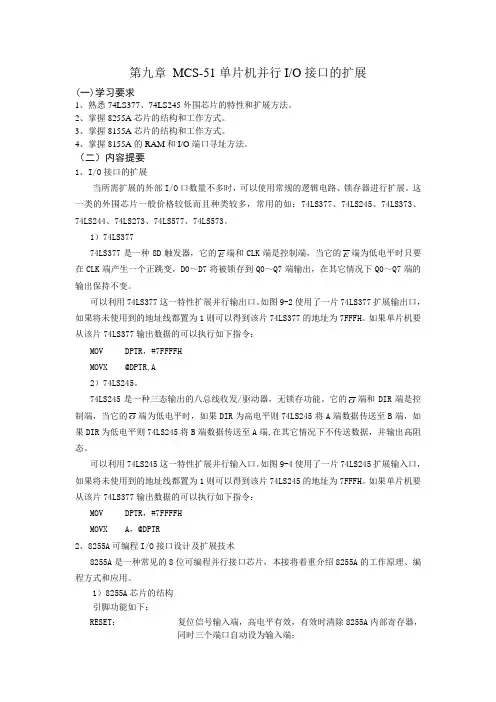

第九章MCS-51单片机并行I/O接口的扩展(一)学习要求1、熟悉74LS377、74LS245外围芯片的特性和扩展方法。

2、掌握8255A芯片的结构和工作方式。

3、掌握8155A芯片的结构和工作方式。

4、掌握8155A的RAM和I/O端口寻址方法。

（二）内容提要1、I/O接口的扩展当所需扩展的外部I/O口数量不多时，可以使用常规的逻辑电路、锁存器进行扩展。

这一类的外围芯片一般价格较低而且种类较多，常用的如：74LS377、74LS245、74LS373、74LS244、74LS273、74LS577、74LS573。

1）74LS37774LS377是一种8D触发器，它的E端和CLK端是控制端，当它的E端为低电平时只要在CLK端产生一个正跳变，D0～D7将被锁存到Q0～Q7端输出，在其它情况下Q0～Q7端的输出保持不变。

可以利用74LS377这一特性扩展并行输出口。

如图9-2使用了一片74LS377扩展输出口，如果将未使用到的地址线都置为1则可以得到该片74LS377的地址为7FFFH。

如果单片机要从该片74LS377输出数据的可以执行如下指令：MOV DPTR，#7FFFFHMOVX @DPTR,A2）74LS245。

74LS245是一种三态输出的八总线收发/驱动器，无锁存功能。

它的G端和DIR端是控制端，当它的G端为低电平时，如果DIR为高电平则74LS245将A端数据传送至B端，如果DIR为低电平则74LS245将B端数据传送至A端,在其它情况下不传送数据，并输出高阻态。

可以利用74LS245这一特性扩展并行输入口。

如图9-4使用了一片74LS245扩展输入口，如果将未使用到的地址线都置为1则可以得到该片74LS245的地址为7FFFH。

如果单片机要从该片74LS377输出数据的可以执行如下指令：MOV DPTR，#7FFFFHMOVX A，@DPTR2、8255A可编程I/O接口设计及扩展技术8255A是一种常见的8位可编程并行接口芯片，本接将着重介绍8255A的工作原理、编程方式和应用。

第5章 MCS-51单片机外部并行接口扩展技术 - 世界大.


方法：读键值后，记忆该键值，然后延迟10ms左右，再读键值，
若2键值相等，则该键是正常按下，处理该键值
若不相等，则认为是干扰，放弃。
3. 判别按下键的键值
方法：1列驱动，全行读出，每列驱动一次
PA7 PA6 PA5 PA4 PA3 PA2 PA1 PA0 PC3 PC2 PC1 PC0
1 1 1 1 111 0
返回
acc.1,ltwo ;转判2行
a,#08h ;1行有键按下,首键号8送a
lkp
;转键植计算
ltwo: lthr: lkp: lk3:
next:
knd:
jb mov ajmp jb mov add push acall acall jnz pop ret inc mov jnb rl mov ajmp ajmp
movx inc inc movx cpl
r4
;列计数器加1
anl ret
a,r2 ;判是否扫描到最后1列
acc.7,knd;仍无键入扫描模式左移1位
a
r2,a
lk4
keyi
dptr,#7001h;全”0”送扫描口 a,#00h @dptr,a dptr dptr a,@dptr ;读键状态 a a,#0fh ;屏蔽高位
keyi: n1: lk1:
lk2: lk4 :
lone:
acall
jnz acall ajmap acall acall acall
jnz acall ajmp mov mov mov mov movx inc inc movx jb mov ajmp jb mov ajmp
ks1
;调用判别有无
db 77h,7ch,39h,5eh,79h, ;a,b,c,d db 71h,40h,73h,1ch,00h ;f,-,p,u,暗
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5.2.2数据存储器的扩展
➢ 为什么要扩展？
8031片内只有128个字节，8032只有256个字节。片外扩展一般 小于64K。
➢ 用什么扩展？
RAM，6116（2K），6264 （8K） ，62256（32K） ✓ AN～A0：地址端 ✓ D0～D7：数据端 ✓ VCC、GND：电源端 ✓ /CE：片选信号 ✓ /OE：读信号线 ✓ /WE：写信号线
第5章 MCS-51单片机外部并行接口扩展技术
教学提示：MCS-51单片机并行接口扩展技术是单
片机应用的重要部分。并行接口扩展主要包括系统扩 展、键盘及显示器原理和应用、A/D及D/A转换电路的 设计与实现和开关量输入/输出通道的设计。了解并 行接口扩展技术的工作原理和特点，并在实际中使用 它们，是单片机设计与应用的重要组成部分。
RAM器件
➢怎样扩展？
✓ 首先我们了解读/写外部RAM的时序。 ✓ 怎样扩展？
看图 ✓ 分析
A.74LS373的作用，与扩展ROM一样，锁存低8位地址； B.高位地址线的连接决定地址单元编号，举例； C. 信号线的连接
/RD---/OE；/WR---/WE；P2---AN～A8 P0---D0～D7（A7～A0，经74373锁存）
线选法
译码法
5.2 存储器扩展
➢ 5.2.1 程序存储器的扩展 ➢ 5.2.2 数据存储器的扩展 ➢ 5.2.3 非易失性数据存储器的扩展（有并行
E2PROM和NVRAM等，自己找资料及教材 看不作要求）
5.2.1程序存储器的扩展
➢ 为什么要扩展？ 8031片内无ROM，8051、8751、89C51等内ROM容量不够。
/RD)的具体定义见表5-1。
MCS-51系统扩程序存储器
I/O接口
地址总线AB 数据总线DB 控制总线CB
I/O接口
单片机扩展总线结构图
PSEN
RD
单 WR 片 机 P2
ALE
EA
P0
CB
A8~A15
锁存器 D0~D7
A0~A7
扩展时注意的问题： ➢ 地址锁存器的选用：74LS373 ➢ 存储器空间冲突问题：外RAM（/RD、/WR）有效，由
5.1 系统总线扩展技术及编址技术
由于MCS-51单片机内部资源数量和种类的 限制，因此在实际使用时系统常常需要由外部 扩展，其中包括外部程序存储器的扩展、外部 数据存储器的扩展和I/O 端口的扩展以及其他 功能器件的扩展等。本节介绍采用并行总线结 构的单片机扩展方法及编址方法。
5.1.1 系统总线扩展
MCS-51系列单片机系统扩展主要包括存储器扩 展、I/O口的扩展。存储器扩展分为程序存储器的扩 展、数据存储器的扩展。扩展的能力为： ➢ 程序存储器可扩展至64KB； ➢ 数据存储器可扩展至64KB； ➢ I/O口的扩展。
➢ 注意：MCS-51单片机的外部数据存储器和扩展I/O口 是统一编址的，即每一个扩展的I/O口相当于外部 RAM的一个存储单元，所以，对I/O端口的访问与对 外部RAM的读/写操作一样。
取指时序
ROM扩展
注意：
➢ 2716、2732、27128等的扩展方法与2764类似，只是P2口与地 址线连接数量有差异。
➢ ALE与/PSEN信号每MC出现两次，即1MC取指两次。单字节指令 取指1MC，双字节指令取指1MC，3字节指令（DJNZ，CJNE）取 指2个MC。
➢ 执行MOVX时，由于需要用P2口提供外部RAM的高8位地址，因 此当取出MOVX指令时，下一个机器周期/PSEN和ALE无效，此 时，P2提供RAM高8位地址，/RD或/WR有效，P0输入/输出MOVX 中的数据，因此MOVX需要2个MC才被执行。
➢ 用什么扩展？ EPROM，2716（2K），2732（4K），2764
（8K），…27512（64K）
✓ AN～A0：地址端 ✓ D0～D7：数据端 ✓ VCC、GND：电源端 ✓ /CE：片选端 ✓ /OE：输出信号允许端 ✓ VPP：编程电压输入端 ✓ /PGM：编程控制输入线
EPROM器件
读RAM时序
写RAM时序
RAM扩展
➢ 读写的执行过程： ✓ 读RAM： /PSEN取指－－指令（ROM中）通过P0口入CPU－－ P2P0提供RAM地址－－/RD有效－－RAM中的数据通 过P0口入CPU。
✓ 写RAM： /PSEN取指－－指令（ROM中）通过P0口入CPU－－ P2P0提供RAM地址－－/WR有效－－CPU中的数据通 过P0口入外部RAM 。
➢ I/O接口指令：MOVX ➢ 接口信号与时序：与外RAM扩展方法一样 ➢ 输入/输出的数据交换方式（例 A/D转换器）：无条
件方式；延时等待方式；查询方式；中断方式
单片机系统扩展使用的外部总线有以下三种： ➢ 地址总线：P0口(A0～A7)，P2口(A8～A15)； ➢ 数据总线：P0口(D0～D7)； ➢ 控制总线：控制信号(ALE、/PSEN、/EA、/WR、
教学要求：
本章介绍了单片机并行接口扩展技术的工作原理、 特点及应用实例。要求掌握系统扩展方法、键盘及显 示器原理、A/D和D/A转换电路的原理及扩展应用；了 解常用典型并行接口器件应用，在实际中使用它们。
第5章 MCS-51单片机外部并行接口扩展技术
➢ 5.1 系统总线扩展及编址技术
➢ 5.2 存储器扩展 ➢ 5.3 并行口扩展 ➢ 5.4 键盘/显示器接口扩展技术 ➢ 5.5 模拟量I/O通道 ➢ 5.6 开关量I/O通道 ➢ 5.7 本章小结
MOVX实现；外ROM（/PSEN）有效，由PC指针自动实 现，由于CPU的内ROM化，使/PSEN作用弱化。 ➢ 编址技术问题：必须会！
5.1.2 编址技术
地址的译码： ➢ 线选法：简单，但浪费地址资源； ➢ 译码法：稍复杂，但地址资源的利用率高。
常用的器件有74LS138。全译码与部 分译码。
EPROM器件
EPROM器件
➢怎样扩展？
✓ 首先我们了解单片机怎样从外存中取指，取指信号操作包 括ALE、/PSEN、P2和P0
✓ 怎样扩展？ 看图。
✓ 分析 A.74LS373的作用； G=1，Q0～Q7=D0～D7 G下降沿时，D0～D7被锁存在Q0～Q7上 利用该特点，将ALE与G端相连。 B./PSEN与/OE线的连接。
