第8章 单片机系统基本并行扩展技术

  • 格式：ppt
  • 大小：1.49 MB
  • 文档页数：76

下载文档原格式

  / 76

合集下载

单片机系统基本并行扩展技术.

单片机系统基本并行扩展技术.

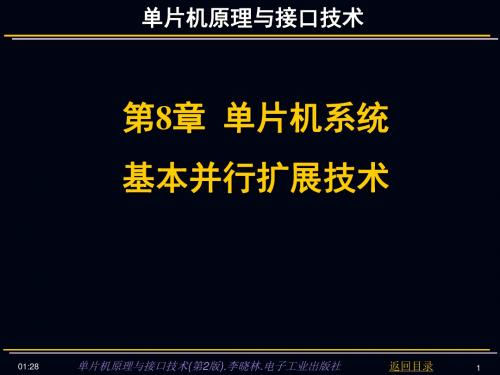

单片机原理与接口技术
第8章 单片机系统 基本并行扩展技术
01:28
单片机原理与接口技术(第2版).李晓林.电子工业出版社
返回目录
1
本章教学要求
(1) 熟悉单片机系统总线的扩展方法，理解 其扩展原理。
(2) 掌握译码法和线选法进行单片或多片 存储器的扩展设计方法。
(3) 掌握8155并行接口的扩展设计方法。 (4) 掌握LED显示器和行列式键盘的扩展
25
8.4.1 并行接口的简单扩展方法 ----应用74LS377扩展输出口
例：在扩展外部RAM的同时, 利用74LS377扩展并行输出口, 采用线选法实现片选。RAM的地址范围是4000H～ 5FFFH，74LS377的端口地址为8000H。
01:28
单片机原理与接口技术(第2版).李晓林.电子工业出版社
74LS245的引脚定义
01:28
单片机原理与接口技术(第2版).李晓林.电子工业出版社
返回目录
27
8.4.1 并行接口的简单扩展方法 ----应用74LS245扩展输入口
图示为利用74LS245扩展并行输入接口的电路。图中采 用线选法选中74LS245。74LS245的端口地址为8000H，而 RAM的地址范围为4000H～5FFFH。
设计方法。 (5) 了解打印机扩展方法。
01:28
单片机原理与接口技术(第2版).李晓林.电子工业出版社
返回目录
2
本章目录
8.1 概述 8.2 外部总线扩展 8.3 外部存储器扩展 8.3.1 外部程序存储器扩展 8.3.2 外部数据存储器扩展 8.3.3 多片存储器芯片扩展 8.4 并行接口扩展 8.4.1 并行接口的简单扩展 方法 8.4.2 8155可编程并行I/O 接口扩展

片外扩展

片外扩展
第8章单片机系统扩展及接口技术

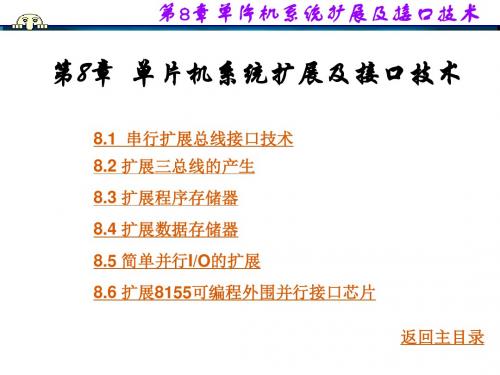

第8章 单片机系统扩展及接口技术
8.1 串行扩展总线接口技术
8.2 扩展三总线的产生
8.3 扩展程序存储器 8.4 扩展数据存储器 8.5 简单并行I/O的扩展 8.6 扩展8155可编程外围并行接口芯片 返回主目录
第8章 单片机系统扩展及接口技术
89C51单片机芯片内集成了计算机的基本功能 部件，已具备了很强的功能。一块芯片就是一个完 整的最小微机系统，但片内存储器的容量、并行I/O 端口、定时器等内部资源都还是有限的。根据实际 需要，89C51单片机可以很方便地进行功能扩展。 扩展应尽量采用串行扩展方案。通过SPI或I2C 总线扩展E2PROM、A/D、D/A、显示器、看门狗、 时钟等芯片，占用MCU的I/O口线少，编程也方便。
第8章单片机系统扩展及接口技术
第8章单片机系统扩展及接口技术
2764 是 8K×8 位 EPROM 器件，用以存放程序和常 数．它有 13 根地址线 A12 ～ A0 ，能区分 13 位二进制地 址信息； 213=8192 种状态，即可选择 8192 个片内存储 器中任一字节单元．所以，称2764为8KB EPROM．这 13 根地址线分别与 89C51 的 P0 口和 P2.0 ～ P2.4 连接， 当 89C51 发送 13 位地址信息时，可分别选中 2764 片内 8KB存储器中的任何一个单元． 2764 的 CE 引 脚 为 片 选 信 号 输 入 端 ， 低 电 平 有 效．图中，CE接地表示选中该2764芯片．该片选信号 决定了2764的8KB存储器在整个89C51扩展程序存储器 64KB空间中的位置．根据上述电路的接法，2764占有 的扩展程序存储器地址空间为0000H～1FFFH．
第8章单片机系统扩展及接口技术

单片机系统的扩展技术

单片机系统的扩展技术

INC R0
INC DPTR
; 修改数据指针
DJNZ R7, AG
END
4.2.3 MCS-51对外部存储器的扩展
下 图 所 示 的 8031 扩 展 系 统 中 ， 外 扩 了 16KB 程 序 存 储 器 （ 使 用 两 片 2764芯片）和8KB数据存储器（使用一片6264芯片）。采用全地址译码方 式，用于控制2―4译码器的工作，参加译码，且无悬空地址线，无地址重 叠现象。1# 2764, 2# 2764, 3# 6264的地址范围分别为：0000H～1FFFH, 2000H～3FFFH, 4000～5FFFH。
4.2 存储器的扩展
存储器是计算机系统中的记忆装置，用来存放要运行的程序和程序 运行所需要的数据。单片机系统扩展的存储器通常使用半导体存储器， 根据用途可以分为程序存储器（一般用ROM）和数据存储器（一般用 RAM）两种类型。
MCS-51单片机对外部存储器的扩展应考虑的问题：
（1）选择合适类型的存储器芯片
引脚符号的含义和功能如下：
D7～D0：三态数据总线； A0～Ai：地址输入线，i=12～15。2764的地址线为13位，i=12； 27512的地址线为16位，i=15； CE ：片选信号输入线； OE ：输出允许输入线；
CE
VPP：编程电源输入线； PGM ：编程脉冲输入线； VCC：电源； GND：接地； NC：空引脚。
8051扩展2764的电路连接方法：
数据线：P0口接EPROM的D0~D7 ；
地址线： 2764容量为8KB，213=8KB，需要A0～A12共13根地址线。P0口
经地址锁存器后接EPROM的A0~A7 ； 为了与片内存储器的空间地址衔 接，～接EPROM的A8~A11 ， 经非门后与A12连接。

微机原理与单片机接口技术(第2版)李精华 第8章 微处理器控制系统的接口扩展

微机原理与单片机接口技术(第2版)李精华 第8章 微处理器控制系统的接口扩展

8.1.2 编址技术
所谓编址，就是通过51单片机地址总线，使片外扩展的存 储器和I/O口中的每个存储单元或元器件，在51单片机的寻址 范围内均有独立的地址，以便51单片机使用该地址能唯一地选 中该单元。51单片机对外部扩展的存储器和I/O设备进行编址 的方法有两种：线选法和译码法。 1、线选法
所谓线选法，就是直接选定单片机的某根空闲地址线作为 存储芯片的片选信号。 2、译码法
由P0口作为地址线低8位，P2口作为地址线高8位，构 成16位地址，寻址范围为64KB。由于P0口分时复用为 地址总线和数据总线，除提供低8位地址之外，又要 作为数据口，地址和数据分时控制输出。为避免地址 和数据的冲突，低8位地址必须用锁存器锁存。也就 是在P0口外加一个锁存器，当ALE为下降沿时，将低8 位地址锁存。
位（LSB）所对应的输入模拟电压的变化量。分辨率定义 为转换器的满刻度电压（基准电压）VFSR与2n的比值，即
分辨率= VFSR 式中，n为A/D转2换n器输出的二进制位数，n越大，分
辨率越高。分辨率取决于A/D转换器的位数，所以习惯上 用输出的二进制位数或BCD码位数表示。
8.2 A/D转换器与D/A转换器简介
2．A/D转换器的主要技术指标 • （2）量化误差：模拟量是连续的，而数字量是断续
的，当A/D转换器的位数固定后，数字量不能把模拟 量所有的值都精确地表示出来，这种由A/D转换器有 限分辨率所造成的真实值与转换值之间的误差称为量 化误差。一般量化误差为数字量的最低有效位所表示 的模拟量，理想的量化误差容限是±1/2LSB。
三、教学难点
I2C总线接口的程序设计。
四、教学方式
8.1 单片机的外部并行总线
8.1.1 并行总线结构 51单片机具有外部并行总线，分为地址总线（AB）

单片机原理及其接口技术--第8章 MCS-51单片机系统接口技术

单片机原理及其接口技术--第8章 MCS-51单片机系统接口技术

第二步是再识别是哪一个键按下。
键盘中哪一个键按下是由列线逐列置低电平后，检查行输 入状态，称为逐列扫描。其方法是：从列口第0位开始，依次输出
“0”，置对应的列线为低电平，然后读入行线状态，如果全为"1"， 则所按下之键不在此列；如果不全为"1"，则所按下的键必在此列， 而且是与0电平行线相交的交点上的那个键。
除抖动、排除多次执行键功能操作等功
能，可参考查询工作方式键盘程序。
主目录 上一页 下一页 结 束
单片机原理及其接口技术
8.1.4 键盘接口应用实例 例8.1 独立式键盘接口应用实例：电路原 理图如图所示，要求编程实现当按下任一键时，
数码管显示对应的键值。
主目录
上一页
下一页
结
束
单片机原理及其接口技术
的办法计算。
主目录
上一页
下一页
结
束
单片机原理及其接口技术 2) 定时扫描工作方式
开 始
定时扫描方式程序框图
键盘上有键闭合否
Y N KM=1 0 → KM 0 → KP Y N
Y 1 → KM
KP=1 N 查询键码 1 → KP
做两次查询，都有 键后进行键码计算。 主目录 上一页
返 回
下一页
结
束
3) 中断工作方式 单片机原理及其接口技术
1.独立式按键 2.行列式键盘
主目录
上一页
下一页
结
束
1. 独立式按键 单片机原理及其接口技术
（1）．独立式按键接口结 构 一般用排阻进行上拉。
独立式按键的接口电路示意图 主目录 下一页 (b) 查询方式 结 束 (a) 中断方式 上一页
2．独立式按键的软件结构 单片机原理及其接口技术 下面是查询方式的键盘程序。 K0～K7为功能程序入口地址标号 PROM0～PROM7分别为每个按键的功能程序

第8章 扩展存储器

第8章 扩展存储器

P2.4），8条输出线，如何获得16片存储器的
16个片选信号呢？ 解决方法：使用两片74LS138。 注意：采用译码器划分的地址空间块都是相等的，如果将地 址空间块划分为不等的块，可采用可编程逻辑器件FPGA对 其编程来代替译码器进行非线性译码。
15
8000H 9000H A000H B000H C000H D000H E000H F000H
总线信号：P0和P2.
27
2．操作时序
AT89S51对片外ROM的操作时序分两种，即执行非MOVX指令
片外锁存 的时序和执行MOVX指令的时序. 器用
（1）应用系统中无片外RAM
28
29
8.3.3 AT89S51单片机与EPROM的接口电路设计
当片内FLASH容量不够用的时候，就要扩展片外的程序存储
控制信号： （1）ALE：用于低8位地址锁存控制。 （2） PSEN ：片外程序存储器“读选通”控制信号。它接 外
OE
（3）EA ：片内、片外程序存储器访问的控制信号。 扩EPROM的 引脚。
EA =1时，在单片机发出的地址小于片内程
序存储器最大地址时，访问片内程序存储器；
EA =0时，只访问片外程序存储器。
20
8.3 程序存储器EPROM的扩展
程序存储器分类：
（1）掩模ROM： 特征：在制造过程中编程，是以掩模工艺实现的，因此称
为掩模ROM。存储结构简单，集成度高;
使用：掩模工艺成本较高，因此只适合于大批量生产。 （2）可编程ROM（PROM）：
特征： 芯片出厂时没有任何程序信息，用独立的编程器
写入。 使用：PROM只能写一次，写入内容后，就不能再修改。
8FFFH 9FFFH AFFFH BFFFH CFFFH DFFFH EFFFH FFFFH

第8章单片机系统扩展及接口

ⅹ 0 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 0/1 地址范围为：0000~3FFFH P2.6接片选信号CE，为0有效。 P2.7取0
8.3 扩展数据存储器
单片机片内数据存储器小，仅128B，往往需要扩 展。 8. 3. 1 常用的数据存储器芯片简介
8.4 简单并行I/O口的扩展
8. 4. 2 简单I/O接口的扩展方法 常用74LS244作输入接口芯片，起缓冲作用；用74LS273作输出接
口芯片，起锁存作用。
8.4 简单并行I/O口的扩展
扩展的输入输出口地址均为：
P2.7 P2.6 P2.5 P2.4 P2.3 P2.2 P2.1 P2.0 P0.7 P0.6 P0.5 P0.4 P0.3 P0.2 P0.1 P0.0
程序段如下：
8.5 扩展8155可编程外围并行接口芯片
1）对定时器赋初值和设定输出波形： 定时器/计数器寄存器地址：7F04H、7F05H
MOV DPTR，#7F04H MOV A，#24 MOVX @DPTR，A
INC DPTR MOV A，#01000000B MOVX @DPTR，A （2）设定A、B口的工作方式并启动定时器工作：
P2.7=0 P2.0=1
P2.1~P2.6均取1
8.5 扩展8155可编程外围并行接口芯片
二、8155的基本操作程序段 1、对8155中的RAM进行操作
例1 （1）向8155RAM中的5FH单元写入数据32H； （2）从8155RAM中的98H单元读取数据。
程序段如下： （1）写数据：
MOV DPTR，#7E5FH MOV A，#32H MOVX @DPTR，A （2） 读数据： MOV DPTR，#7E98H MOVX A ，@DPTR

单片机应用系统扩展课件


后，P0口又作为数据总线口
（D7～D0），对当前的地址单元
传输数据。 4
2．P2口的口线作为高位地址 P2口的全部8位口线用作系统高8位地址线，再加上地 址锁存器输出提供的低8位地址，便形成了系统的16位地址 总线，从而使单片机系统的寻址范围可达到64KB。 3．控制信号线 这些信号有的就是单片机引脚的第一功能信号，有的 则是P3口第二功能信号。其中包括： PSEN*：外部扩展的程序存储器的读选通信号； RD*和WR*：外部数据存储器和I/O接口的读、写选通 控制信号； EA*：片内、外程序存储器访问选择控制端。
单片机进行存储器扩展，实 际上就是设计单片机的三总线如 何和存储器3类信号进行连接。
A0~An
D0~D7
WE* OE* CE*
62xxx
图10-8 SRAM逻辑符号
15
对3类线要掌握以下特点： A0～An：片内地址输入线，单片机向存储器传送地址信 号。片内地址线的数量，确定了存储器芯片片内的单元数量。 地址线有n+1条，意味着存储器芯片内部有2n+1个单元，通常 用16进制表示。如6264的地址线有13条，则内部有213个单元， 即1FFFH个单元（8KB）。 D0～D7：双向三态数据线，用来 对地址线确定的存储单元输入/输出数据信号。不传输数据时， 引脚呈现高阻状态 CE*：片选信号输入线，低电平有效。只有存储器的片选 信号有效，该存储器才能进行读、写或擦除操作，否则数据 线位高阻状态。 OE*：读选通信号输入线，低电平有效。对于SRAM，直 接连接单片机的RD*信号；对于EPRON，直接连接PSEN*信 号，对于EEPROM，可以采用RD*和PSEN*相“与”的信号。 WE*：写允许信号输入线，低电平有效。对于SRAM或 EEPROM，直接连接单片机的WR*信号；EPROM不能在线写， 所以不要连接。

单片机系统的并行扩展

单片机系统的并行扩展 4
访问片外ROM的时序 ：
第1个机器周期
第2个机器周期
S1 S2 S3 S4 S5 S6 S1 S2 S3 S4 S5 S6 S1 S2
ALE PSEN P2口 P0口
输出PCH
输出PCH
输出PCH
输出PCH
PCL
指令 PCL
指令
PCL
指令
PCL
指令
PCL
80C51系列单片机的CPU在访问片外ROM的一个机器周期内 ，信号ALE出现两次（正脉冲），ROM选通信号也两次有效 ，这说明在一个机器周期内，CPU两次访问片外ROM，也即 在一个机器周期内可以处理两个字节的指令代码，所以在
A4 A4 A4 A4 A3 A3 A3 A3 A2 A2 A2 A2
6 27128 23 A11 A11 A11 A11
7 8
27256
22 21
OE A10
OE A10
OE OE/Vpp A10 A10
A1 A1 A1 A1
9 27512 20 CE CE CE
CE
A0 A0 A0 A0
10
19 Q7
8155
40 VCC 39 PC2 38 PC1 37 PC0 36 PB7 35 PB6 34 PB5 33 PB4 32 PB3 31 PB2 30 PB1 29 PB0 28 PA7 27 PA6 26 PA5 25 PA4 24 PA3 23 PA2 22 PA1 21 PA0
AD0～AD7
80C51单片机内部有四个并行口和一个串行口， 对于简单的I/O设备可以直接连接。当系统较为复 杂时，往往要借助I/O接口电路（简称I/O接口）完 成单片机与I/O设备的连接。现在，许多I/O接口已 经系列化、标准化，并具有可编程功能。

第8章 单片机并行系统扩展技术


图8-174LS373引脚图图8-274LS373结构图
8.1 并行系统扩展概述
8.1.2地址的锁存
2、锁存器 74LS373的引脚符号和功能如下：
(1)D7～D0：三态门输入端。 (2)Q7～Q0：三态门输出端。 (3)GND：接地端。 (4)VCC：电源端。 (5) ：三态门使能端。，三态门输出为标准TTL电平；=1，三态门 输出高阻态。 (6) (6)G：8D锁存器控制端。当G=1时，锁存器处于透明工作状态， 即锁存器的输出状态随数据输入端的变化而变化，即Qi=Di(i=1， 2…8)。当G端由1变0时，数据被锁存起来，此时输出端Qi不再 随输入端的变化而变化，而一直保持锁存前的值不变。G端可 直接与单片机的锁存控制信号端ALE相连，在ALE的下降沿进 行地址锁存。
8.1 并行系统扩展概述
8.1.3存储器空间地址
（2）、74LS138译码器
图8-7 74LS138译码器引脚图
8.1 并行系统扩展概述
8.1.3存储器空间地址
（2）、74LS138译码器 【例8-3】 要扩8片8KB的存储器芯片，如何通过74LS138把 64KB空间地址分配给各个芯片？ 解:由74LS138真值表可知，把G1接到+5V，接地 P2.7、P2.6、P2.5（高3位地址线）分别接74LS138的C、B、 A端，由于对高3位地址译码，这样译码器有8个输出～，分 别接到8片存储器的各“片选”端，实现8选1的片选。低13 位地址A12～A0（P2.4～P2.0，P0.7～P0.0）完成对选中的 8KB存储器中的各个存储单元的“单元选择”。这样就把 64KB存储器空间分成8个8KB空间了。连接线见图8-8。
8.1 并行系统扩展概述
8.1.2地址的锁存
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

必须接地。将单片机的引脚连接到 2764 的端，控制
EPROM 中 数 据 的 读 出 。 图 中 2764 的 地 址 范 围 是
0000~1FFFH。
13:55
12
8.3.1 外部程序存储器扩展
3．EEPROM程序 存储器扩展
EEPROM 是 电 可 擦写的只读存储器， 可以实现在线写入， 并具有 EPROM 的数据 保持功能，可以如同
29
8.4.2 8155可编程并行I/O接口扩展
----8155控制字
PAB1和PAB2：定义A口、B口和C口的工作方式。 00：A口和B口为基本输入/输出口，C口为输入口。 11：A口和B口为基本输入/输出口，C口为输出口。 01：A口工作在选通方式, B口为基本输入输出口, PC5, PC4, PC3为输出方式，PC0～PC2提供A口选通方式的握手联 络信号（PC0=INTRA，PC1=BFA，PC2=STBA）。 10：A口和B口均为选通方式，PC0～PC5提供它们所需握手 联络信号（PC0=INTRA，PC1=BFA，PC2=STBA， PC3=INTRB，PC4=BFB，PC5=STBB）。 其中，INTRA为A口中断请求输出标志，INTRB为B口中断请求 输出标志，BFA为A口缓冲器/空输出信号，BFB为B口缓冲器/空 输出信号，STBA为A口数据选通输入信号，STBB为B口数据选 通输入信号。
13:55
28
8.4.2 8155可编程并行I/O接口扩展
1) 8155的控制字 8155的控制字格式如下：
----8155控制字
控制字各位定义如下：
PA：定义A口的输入/输出 PA=0，定义A口输入 PA=1，定义A口输出 PB：定义B口的输入/输出
PB=0，定义B口输入
PB=1，定义B口输出
13:55
----EEPROM扩展
（1）2864A内部结构
SRAM一样使用，但写
入速度比SRAM慢得多。
13:55
13
8.3.1 外部程序存储器扩展
（2）2864A的引脚定义
----EEPROM扩展
（3）2864A的操作方式
13:55
14
8.3.1 外部程序存储器扩展
（4）2864A的页写入时序
----EEPROM扩展
13:55
7
8.3.1 外部程序存储器扩展
2．EPROM程序存储器扩展
(1) EPROM芯片及其主要技术特性
----EPROM芯片特性
表8-1 常用EPROM存储器的主要技术特性
13:55
8
8.3.1 外部程序存储器扩展
(2) 常用EPROM芯片的引脚定义
---- EPROM芯片引脚
13:55
9
单片机原理与接口技术
第8章 单片机系统
基本并行扩展技术
13:55
1
8.1 概述
----单片机应用系统扩展问题
一个单片机应用系统是以单片机作为核心部件的，但其 硬件资源还远不能满足实际需求。通常还需要进行一些必要
的扩展。包括：
扩展程序存储器，以存放较大控制程序和数据表格等； 扩展数据存储器，以解决大量数据的存储问题；
DATALOOP: MOVX
;数据块长度
;保存至内部RAM指定单元 ;修改地址指针
A, @DPTR ;从6264取数据 DPTR R0
MOV @R0, A INC INC RET
13:55
DJNZ R1, DATALOOP
;长度控制
20
8.3.3 多片存储器芯片的扩展
8031单片机扩展多片存储器
----多片存储器扩展
13:55
32
8.4.2 8155可编程并行I/O接口扩展
3．8155内部定时/计数器
----8155定时/计数器
8155的定时/计数器是一个14位的减法计数器。它有两 个8位初值寄存器：高8位初值寄存器的低6位存放计数初值 的高6位, 最高两位确定定时/计数器的工作方式; 低8位初值 寄存器用于存放计数初值的低8位。计数脉冲来自TI引脚。
13:55
17
8.3.2 外部数据存储器扩展
6264的引脚定义和操作方式
----6264数据存储器
13:55
18
8.3.2 外部数据存储器扩展
----扩展6264接口电路
MCS-51单片机扩展外部数据存储器6264的接口电路
图中，6264存储器芯片采用线选法，A0~A12可从全0变为 全1，因而其地址范围为0000H~1FFFH。
例：在扩展外部RAM的同时, 利用74LS377扩展并行输出口, 采用线选法实现片选。RAM的地址范围是4000H～ 5FFFH，74LS377的端口地址为8000H。
13:55
24
8.4.1 并行接口的简单扩展方法
2．用74LS245扩展并行输入接口
74LS245 是 三 态 输 出 8 总 线收发 / 驱动器，无数据锁存 功能，但可以控制数据传送方 向，可以用于扩展并行 I/O 接 口。 当其控制引脚 G 为低电平 时，芯片工作在传输状态，数 据传输方向受 DIR引脚信号控 制，可以将 A 端数据传输到 B 端（DIR = 1）或将B端数据传 输到A端（DIR = 0）。
用了。在P1端口不能满足需要时，还需要扩展并行I/O接口。
13:55
22
8.4.1 并行接口的简单扩展方法
1．用74LS377扩展并行输出接口
----74LS377芯片
74LS377是8D触发器，引脚定义及功能特性如下：
13:55
23
8.4.1 并行接口的简单扩展方法
----应用74LS377扩展输出口
扩展I/O端口，以解决单片机对外I/O端口线复用问题；
扩展键盘、显示器和打印机等，以解决数据输入、输出
和人机交互信息等接口问题。 一个实际的单片机应用系统往往具有如图 8-1 所示的一 般结构，需要根据实际情况进行系统扩展。
13:55
2
8.1 概述
----单片机应用系统结构图
图8-1 单片机应用系统结构图
13:55
15
8.3.1 外部程序存储器扩展
----EEPROM扩展
（5）8301单片机扩展EEPROM存储器2864A的接口电路
图中2864A的地址范围是0000H~1FFFH。
13:55
16
8.3.2 外部数据存储器扩展
----访问外部数据存储器时序
MCS-51单片机访问外部数据存储器的时序图
本章主要讨论MCS-51系列单片机存储器和I/O端口等 基本并行扩展问题。
13:55
3
8.2 外部总线扩展
由于单片机的I/O端口是分时复 用的，须将三总线分离出来才能与 外部设备或存储器进行连接。 单片机操作外部设备或外部数 据存储器所使用的指令为 MOVX 。 在该指令执行过程中, P0口先送出低 8位地址 , 后送出数据。而外部存储 器或设备本身不具备地址保持功能 , 无法保持有效地址。这就要求在单 片机P0口与存储器的低8位地址之间 加锁存器对低8位地址进行锁存。 P2口高8位地址会一直持续到指 令周期结束，不需要进行锁存。 ALE 信号可用来控制锁存器对 地址信号进行锁存。


程序存储器可扩展至64KB（包括单片机内部程序存储 空间）。 外部数据存储器也可扩展至64KB（不包括单片机内部 RAM）。
5

13:55
8.3.1 外部程序存储器扩展
1．程序存储器的访问时序
----访问程序存储器的时序图
13:55
6
8.3.1 外部程序存储器扩展
----程序存储器扩展
图8-4 MCS-51单片机扩展外部程序存储器的示意图
13:55
21
8.4 并行接口扩展
51系列单片机的外扩设备占用外部 RAM空间，可利用 MOVX指令对外设进行操作。因而扩展外设和扩展外部存 储器对单片机资源的使用情况是相同的。 在单片机应用系统中扩展存储器时，P0口用做低8位地
址和数据总线复用，P2口用做高8位地址总线，若再考虑串
行通信、数据存储器扩展等问题，则 P3口作为第二功能被 使用，这样，单片机就只剩下P1口可以作为并行I/O接口使
13:55
35
8.4.2 8155可编程并行I/O接口扩展
----8155定时/计数器
启动定时/计数器的步骤如下： (1) 根据定时要求确定时间常数 ,即14位减法计数器的计数 初值； (2) 确定定时/计数器工作方式并按先高后低顺序将计数初 值写入初值寄存器； (3) 向控制字寄存器写入最高两位是11的控制字,启动定时/ 计数器。 停止定时/计数器的方法是： 向控制字寄存器写入最高两位为 01的控制字, 使定时/计 数器立即停止计数 ; 向控制字寄存器写入最高两位为 10的控 制字, 使定时/计数器溢出时停止计数。 注意：8155复位后, 定时/计数器处于停止状态; 8155对TI引 脚输入的脉冲个数进行计数, 但输入脉冲的频率不应高 于4MHz。
13:55
31
8.4.2 8155可编程并行I/O接口扩展
2) 8155的状态字 8155的状态字格式如下：
----8155状态字
8155状态字的各位定义如下： INTRA：A口中断请求标志。 BFA： A口缓冲器满标志。 INTEA：A口中断允许标志。 INTRB：B口中断请求标志。 BFB： B口缓冲器满标志。 INTEB： B口中断允许标志。 TIMER：定时/计数器中断请求标志，计数溢出时置1， CPU读8155状态后清零。
8155定时/计数器的初值寄存器存储数据格式如下：
13:55
33
8.4.2 8155可编程并行I/O接口扩展
----8155定时/计数器
