10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
四川荥经电力有限责任公司
______供电所
年月
10kV及以下配网更换电杆、横担、绝缘子
标准化作业指导书
会签单
批准:
会签人员:
编写:
10kV及以下配网更换电杆、横担、绝缘子标准化作业指导书
1.适用范围
本作业指导书适用于更换_______________________电杆工作。
2.人员配置
3 .主要工器具
注：所需工器具的型号及数量根据工程实际需要选用4.主要材料
注：所需材料的型号及数量根据工程实际需要选用
6.现场作业工序工艺质量记录卡。
停电更换直线绝缘子作业指导书
1.范围
本指导书适用于10kV配电线路停电更换直线绝缘子作业。
2.规范性引用文件
下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本指导书。
DL409-91电业安全工作规程（电力线路部分）
GB50173-92电气装置安装工程 35kV及以下架空电力线路施工及验收规范
3.安全及预控措施
4.作业准备
5.作业周期
必要时进行。
6.作业内容及方法
6.1作业开工
6.2作业步骤及工艺要求
6.3异常现象及对策
6.4竣工验收
7.作业记录
8.附件
8.1工作人员分工明细表
8.2主要工器具、机械清单
8.3施工材料清单
注:附件8.1、8.2和8.3使用时,应根据实际情况填写。

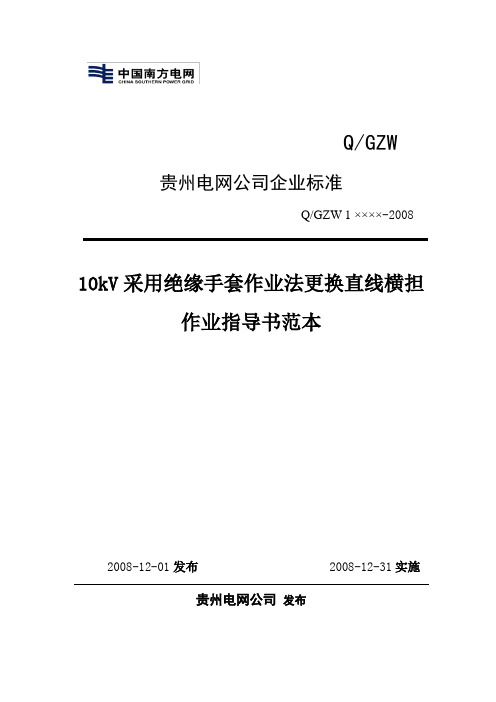

Q/GZW贵州电网公司企业标准Q/GZW 1 ××××-200810kV采用绝缘手套作业法更换直线横担作业指导书范本2008-12-01发布 2008-12-31实施贵州电网公司发布前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于印发《作业指导书编写导则》的通知要求，贵州电网公司组织编写了《10kV采用绝缘手套作业法更换直线横担作业指导书范本》，本范本用于指导和规范贵州电网公司系统各单位配网带电检修人员编写10kV采用绝缘手套作业法更换直线横担现场作业指导书，同时作为配网带电检修专业现场工作（作业）人员学习与培训资料。
本范本由贵州电网公司生产技术部提出、归口。
本范本主要编写单位：铜仁供电局本范本主要起草人：周跃辉张国良田飞龙王振宇肖志庆郑俊本范本主要审核人：郭石勇李雁京杨军甘泉陈焕本范本通过贵州电网公司标准化委员会批准，自颁布之日起实施。
执行中的问题和意见，请及时向贵州电网公司生产技术部反馈。
目次1 前言 (1)2 目的 (3)3 适用范围 (3)4 引用标准 (3)5 人员组合 (3)6 主要工器具 (4)7 安全注意事项 (4)8 操作步骤 (6)9 作业流程 (8)附录A 作业指导书 (9)附录B 带电作业记录表 (12)附录C 海拔与安全距离值 (13)1范围本范本适用于采用绝缘手套作业法配合绝缘斗臂车对10kV配电线路带电更换直线横担的作业。
本指导书适用于海拔为1000m及以下的地区。
海拔超过1000m时，每增高100m，安全距离按1％的修正系数进行修正。
2规范性引用文件下列标准、规程及技术资料所包含的条文，通过在本范本中引用，而构成为作业导则的条文。
本书出版时，所有标准都会被修订，适用本书的各方，应探讨适用标准最新版本的可能性。
GB 13398—1992《带电作业用绝缘杆通用技术条件》GB 1 7622—1998《带电作业用绝缘手套通用技术条件》GB 50173—92《电气装置安装工程35kV及以下配电线路施工及验收规范》GB／T 12168—1990．《带电作业用遮蔽罩》GB／T 14286—93《带电作业术语》GB／T 18857—2002《配电线路带电作业技术导则》GB／T 13035—2003 《带电作业用绝缘绳索》DL 409—91 《电业安全工作规程》(电力线路部分)DL 778—2001 《带电作业用绝缘袖套通用技术条件》DL／T 676—1999 《带电作业用绝缘鞋(靴)通用技术条件》DL／T 803—2002《带电作业用绝缘毯》DL／T 854～2004《带电作业用绝缘斗臂车的保养维护及在使用中的试验》DL／T 879—2004 《带电作业用便携式接地和接地短路装置》Q/CSG1 0012-2005《中国南方电网城市配电网技术导则》国家电力公司安全运行及发配电部1997年7月编制的《带电作业操作导则》国家电力公司安全运行及发配电部1997年7月编制的《带电作业技术管理制度》3支持文件略4 术语和定义略5 安全及预控措施按照《电业安全工作规程》等相关规定编写出与本作业相应的安全措施，并根据安全生产风险管理体系的相关要求，对本作业的危险点进行分析，提出预控措施。
停电更换直线串绝缘子作业指导书（ kV 线＃塔）广东电网公司佛山供电局输电部二○○九年十一月1 范围1.1 本指导书适用于110kV、220kV线路用手扳葫芦双吊法停电更换直线整串绝缘子作业。
1.2 如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。
2 规范性引用文件2.1 ISO14001-中华人民共和国安全生产法2.2 中华人民共和国电力法2.3 DL 408-91电业安全工作规程（电力线路部分）2.4 DL5009.2-2004电力建设安全工作规程第2部分：架空电力线路2.5 GBJ233-2005 110-500kV架空送电线路施工及验收规范2.6 Q/CSG1 0010-2004输变电设备状态评价标准2.7 南方电网公司《输变电主设备运行评价暂行管理办法》2.8《南方电网公司作业指导书编写导则》3 支持文件3.1《广东电网公司防止人身伤亡事故十项重点措施》3.2 Q/CSG10701-2007南方电网公司《输变电设备缺陷管理标准》4 安全及预控措施本作业中存在风险、程度和控制措施见表1所示。
表1 作业风险分析预控表6 作业准备表2 作业前准备表3 个人防护用品7作业流程8 作业项目、工艺要求和质量标准本作业项目、工艺要求和质量标准以及作业过程的控制措施见表4所示。
表4 作业项目、工艺要求和质量标准、风险控制措施表9 作业后的验收与交接作业完成后，相关人员须填写相关记录。
10更换单相绝缘子串的主要工器具清单10.1 110kV线路更换直线串绝缘子工器具清单（按照导线型号为LGJ-400/50，垂直档距不大于400米配置）10.2 220kV线路更换直线串绝缘子工器具清单（按照导线型号为2*LGJ-630/45，垂直档距不大于450米配置）。
更换10KV配电线路绝缘导线作业指导书随着社会的不断发展和人们对电力需求的增加，10KV配电线路的绝缘导线起到了至关重要的作用。
然而，长期使用后的绝缘导线会出现老化、破损等问题，给电力供应带来潜在的安全隐患。
因此，更换10KV配电线路绝缘导线成为一项必要的工作。
本文将从准备工作、操作步骤和安全注意事项三个方面进行论述。
一、准备工作在更换10KV配电线路绝缘导线之前，必须进行充分的准备工作。
首先，需要组织专业人员进行线路的勘测和评估，确定绝缘导线的更换需求和范围。
其次，要准备好所需的材料和工具，包括绝缘导线、绝缘接头、绝缘胶带、绝缘剥线钳等。
同时，要检查所使用的材料和工具的质量和性能是否符合要求，确保施工的顺利进行。
二、操作步骤1. 断电检查：在更换绝缘导线之前，必须先切断电源。
由专业人员进行断电检查，确保线路中没有电流存在，避免发生电击事故。
2. 拆除旧导线：使用绝缘剥线钳将旧导线的绝缘层剥离，然后将旧导线从支架或绝缘子上取下。
在拆除过程中，要注意保护好其他线路和设备，避免造成二次事故。
3. 安装新导线：将新的绝缘导线固定在支架或绝缘子上，并使用绝缘接头连接导线。
在安装过程中，要保证导线的牢固性和稳定性，避免出现松动或脱落的情况。
4. 绝缘处理：使用绝缘胶带对连接处进行绝缘处理，确保导线的绝缘性能。
绝缘胶带要紧密贴合，并进行适当的覆盖，以防止水分和灰尘的侵入。
5. 检测和测试：在更换绝缘导线完成后，要进行必要的检测和测试工作，确保线路的正常运行。
可以使用绝缘电阻测试仪对导线的绝缘性能进行检测，以及使用电流表和电压表对线路的电流和电压进行测量。
三、安全注意事项1. 严格遵守操作规程：在进行更换10KV配电线路绝缘导线的作业过程中，必须严格遵守相关的操作规程和安全操作规定，确保施工的安全性和质量。
2. 佩戴个人防护装备：在进行施工作业时，必须佩戴好个人防护装备，包括绝缘手套、绝缘鞋、安全帽等，以防止电击和其他意外伤害的发生。
停电更换直线串绝缘子作业指导书前言为贯彻电力生产“安全第一、预防为主”的方针，正确执行安全生产的有关规定，确保输电线路在检修的情况下的设备及人身安全，确保设备的完好率和可用率，做到安全可靠，保质保量。
根据安全生产有关规定，结合本局检修工作的实际情况，特制定本作业指导书。
本作业指导书对停电更换直线串绝缘子的操作步骤、技术要点、安全注意事项、危险点分析及控制措施等方面进行了详细的规范，用于指导本局输电线路检修人员更换直线串绝缘子工作。
目次1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及控制措施 (2)6 作业准备 (5)7 作业周期 (7)8 工期定额 (7)9 设备主要参数 (8)10 作业流程 (8)11 作业项目、工艺要求和质量标准 (9)12 作业过程中可能出现的异常现象及对策 (12)13 作业后的验收与交接 (12)附录A更换直线串绝缘子记录表 (13)1 范围本作业指导书适用于本局管辖35kV~500kV交流架空输电线路上停电更换直线串绝缘子工作。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本作业指导书。
GBJ50233—2005 110~500kV架空送电线路施工及验收规范DL 409—91 电业安全工作规程（电力线路部分）DL/T 741—2001 架空送电线路运行规程Q/CSG 1 0005—2004 电气工作票技术规范（线路部分）3 支持文件绝缘子的合格证、出厂试验报告、安装说明等文件资料。
4 术语和定义4.1 绝缘子insulator用于支持或悬挂导线，并使导线与接地杆塔绝缘。
绝缘子必须有足够的电气绝缘强度和机械强度。
带电更换直线整串绝缘子作业指导书1.作业条件本项作业适用于110kV～220kV输电线路, 500kV输电线路可作为参考。
2.本工作为野外高空带电作业, 应在晴好天气下进行, 风力大于5级、雷、雨、雪、雾等恶劣天气时, 严禁作业。
3.使用工器具及材料4.作业人员要求带电作业人员必须取得《带电作业资格证》。
5.安全注意事项及危险点控制5.1.安全注意事项5.1.1.该项生产必须退出所工作线路重合闸, 得到调度许可工作命令后方可工作。
5.1.2.带电作业开始前, 所用绝缘工具必须用2500V兆欧表检测其绝缘电阻（电极宽：2cm, 极间距：2cm）绝缘工具的电阻值不得低于700 兆欧。
5.1.3.杆上及等电位人员必须穿戴全套合格的屏蔽服。
5.1.4.现场工作人员必须戴安全帽, 杆上人员不得失去安全带的保护。
5.1.5.作业过程中, 杆上作业人员不得触及未脱离带电导线的绝缘子；等电位作业人员必须保持对地安全距离不小于：110kV—1.0米；220kV--1.8米；对邻相的安全距离：110kV—1.4米；220KV—2.5米5.1.6.绝缘工具保持有效绝缘长度操作杆: 110kV—1.3米； 220kV--2.1米5.1.7.绝缘绳索、承力工具: 110kV—1米； 220kV--1.8米5.1.8.作业前必须对绝缘子串进行零值检测, 良好的绝缘子片数必须达到：110kV—5片；220kV—9片才能进行带电作业。
5.1.9.工作中应加装导线后备保护绳5.2.加强现场监护, 及时纠正不安全动作。
天气不良, 停止作业。
5.3.危险点控制措施6.1.1.方法一: 等电位作业法。
6.1.2.作业人员组成: 本作业需作业人员7人, 工作负责人1名；等电位作业人员1人, 杆上作业人员1人, 地面作业人员4人。
6.1.3.作业步骤6.1.3.1.接受工作任务, 召开班前会, 讲解相关技术安全措施及施工方法6.1.3.2.填写工作票, 准备好工器具。
Q/YNDW 113.2.0552005Q/YNDW 113.2.0572005Q/YNDW 113.2.055–2005前 言为满足电力客户不间断供电的要求，提高服务水平，提高供电可靠性，保证电网的安全运行。
同时使云南电网公司内带电作业人员的培训、考核工作标准化、规范化，为带电作业人员规范、安全、有效地进行带电作业工作提供学习目标和被测评的标准和依据，使人力资源开发达到科学化。
由南方电力带电作业技术培训中心组织编写了云南电网公司《带电作业指导书》，编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。
本指导书纳入云南电网公司标准化和技术管理体系。
本指导书由云南电网公司安全监察部提出本指导书由云南电网公司生产技术部归口本指导书主要编写单位：云南电网公司昆明供电局本指导书主编人：江建成本指导书主要起草人：赵 兵 胡海瑞 李子卿 柳 柏本指导书主要审核人：朱宗弥 刘承宏 张六荣本指导书审定人：赵建宁本指导书批准人：廖泽龙本指导书由云南电网公司安全监察部负责解释Q/YNDW 113.2.055–2005目 次1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 技术术语 (1)5 人员组合 (2)6 主要工器具 (2)7 安全注意事项 (3)8 操作步骤 (4)9 作业流程 (5)附录A带电作业记录表 (6)附录B海拔高度与安全距离值 (7)Q/YNDW 113.2.055–2005 10kV采用绝缘杆作业法更换直线中相、边相绝缘子作业指导书1 目 的本指导书对10kV配电线路带电作业项目的操作程序及作业方法进行控制，保证10kV带电作业的作业质量及作业人员人身安全。
2 适用范围本指导书适用于采用绝缘杆带电对10kV配电线路更换直线中相、边相绝缘子的作业。
本指导书适用于海拔高度为 1000m及以下的地区。
海拔超过1000m时，每增高100m，安全距离按1%的修正系数进行修正。
3 引用标准下列标准所包含的条文，通过在本指导书中引用而构成为本指导书的条文。
本指导书出版时，所示版本均为有效。
所有标准都会被修订，使用本指导书的各方应探讨使用下列标准最新版本的可能性。
DL409—1991 《电业安全工作规程（电力线路部分）》GB50173-1992 《电气装置安装工程35kV及以下配电线路施工及验收规范》GB/T12168—1990 《带电作业用遮蔽罩》GB/13035—2003 《带电作业用绝缘绳索》GB13398—1992 《带电作业用绝缘杆通用技术条件》GB 17622—1998 《带电作业用绝缘手套通用技术条件》DL/T 676—1999 《带电作业用绝缘鞋（靴）通用技术条件》DL/T 803—2002 《带电作业用绝缘毯》DL 778—2001 《带电作业用绝缘袖套通用技术条件》GB/18857—2002 《配电线路带电作业技术导则》GB/T 14286—1993 《带电作业术语》GB/T 2900.55—2002 《电工术语 带电作业》国家电力公司安全运行及发输电部1997年7月编制的《带电作业操作导则》国家电力公司安全运行及发输电部1997年7月编制的《带电作业技术管理制度》4 技术术语4.1 带电作业对高压电气设备及设施进行不停电的作业。
4.2 绝缘杆作业（间接作业）作业人员与带电部件保持一定的距离，用绝缘杆进行的作业。
Q/YNDW 113.2.055–20054.3 绝缘杆由带端部配件的绝缘管或棒制成的工具。
4.4 安全距离在满足安全的条件下，带电作业所需的最短绝缘距离。
4.5 带电作业工具指用于带电作业的工具、机械和设备等。
4.6 危险点指根据作业内容、作业方法、作业环境、人员状况、设备实际等去分析、查找可能导致人为 失误事故的危险因素。
即：在作业过程中可能发生事故的地点、部位、场所、工器具或行为等。
5 人员组合作业人员共5人：工作负责人（安全监护人）1人；杆上电工2人；地面电工2人。
6 主要工器具序号 工 具 名 称 规格或尺寸 单 位 数 量1 绝缘操作杆 套 22 绝缘三齿扒 付 23 多功能绝缘抱杆及附件 套 14 绝缘绳 16mm 根 15 绝缘扎线剪及操作杆 付 16 遮蔽罩安装操作杆 付 17 绝缘防护服 套 28 绝缘手套 套 29 羊皮手套 套 210 护目眼镜 付 211 安全带 付 212 绝缘安全帽 顶 213 安全帽 顶 314 导线遮蔽罩、引线遮蔽罩及软质绝缘罩 根 各 615 绝缘子遮蔽罩 个 316 绝缘毯 600× 1000mm 块 617 绝缘隔板 块 118 绝缘滑车 1.5kN 个 119 便携式绝缘测试仪 RST2000 台 1Q/YNDW 113.2.055–2005 7 安全注意事项7.1 危险点分析及控制措施危险点 控 制 措 施 控 制 人高空坠落 1作业人员在作业过程中正确使用安全帽，杆（塔）上作业人员必须使用安全带，作业转位时不得失去安全带的保护。
2登杆前认真检查登杆工具、杆塔是否牢固。
3戴安全帽，防止坠物伤人。
杆上电工杆上电工 地面电工人身触电 1与调度联系，申请停用重合闸装置。
2拆开和绑扎绝缘子与导线的扎线时，由于扎线头太长造成接地或短路。
3 使用合格的绝缘工具、个人防护用具。
4勘察现场，针对现场特点，拟定作业现场可靠的安全措施。
5作业中遇天气变化危及安全时，应停止工作，恢复设备正常状态，或采取安全措施。
工作负责人 杆上电工 杆上电工 工作负责人 工作负责人断线 支撑导线的多功能抱杆丝杆升降导线速度过快，造成导线拉断或损伤，导线从其他扎线上脱落，多功能抱杆丝杆损伤。
无法降到绝缘子线槽内。
杆上电工7.2 其他安全注意事项7.2.1 作业环境的要求a 作业应在良好的天气下进行，雷雨、暴雨、五级以上大风、大雪、浓雾时不得进行作业。
b 在特殊情况下，若必须在恶劣气候下带电抢修，工作负责人应针对现场气象和工作条件，组织有关人员充分讨论，制定可靠的安全措施，经领导审核批准后方可进行。
7.2.2 安全距离的要求(海拔高度超过1000m的地区，安全距离值参见附录B)a 杆上电工操作时必须保证身体的各个部位始终与带电体保持0.4m以上的安全距离，绝缘操作杆的有效绝缘长度不小于0.7m。
绝缘绳索有效绝缘长度不小于0.4m，带电体与接地部分保持0.4m以上。
7.2.3 带电作业用工具及防护用具的要求a 带电作业用绝缘工具在运输过程中，应装在专用工具袋内，严防受潮、脏污和损伤。
b 带电作业用绝缘工具在使用前，必须用干燥清洁的毛巾将其表面擦干净，使用便携式绝缘检测仪检测绝缘工具，合格后方能使用。
c 工作人员应戴清洁、干燥的手套，不得赤手接触绝缘工具。
绝缘工具在作业现场检测、摆放时始终置于防潮帆布上。
d 作业现场工作人员应戴安全帽，杆上电工必须穿戴齐备安全防护用具，防止弧光伤人。
7.2.4 其他要求a 作业现场工作人员应戴安全帽，戴护目镜，杆上电工必须穿戴齐备安全防护用具（绝缘安全帽，护目镜、绝缘服，绝缘手套，保护手套，绝缘鞋）、必须使用安全带，安全带应该系在牢固构件上。
Q/YNDW 113.2.055–2005b 攀登杆塔前应认真检查杆根是否牢固，拉线是否完好，脚钉、爬梯等是否牢固，无问题后方可攀登。
c 作业时导线下方不准有人逗留设置遮拦或警告标志，地面电工传递工具和材料时应在导线下方外侧或内侧。
d 传递工具及材料时，必须使用绝缘。
放下或起吊工具时，杆上人员应与地面人员紧密配合，避免碰触导线及其附件。
e 安装绝缘遮蔽罩时杆上电工必须使用绝缘操作杆，安装时应该先从距离身体最近的带电部分开始，按照由近至远，由低到高、由大到小的原则安装，拆除时相反。
而且两相邻的绝缘遮蔽罩或绝缘毯应有15cm以上的重叠部份，并用绝缘夹紧固。
f 拆、绑绝缘子扎线时，必须注意扎线头不能太长（小于0.1m），做到边拆边收扎线。
g 用多功能抱杆丝杆把导线拉起和放下的速度应该均匀而缓慢，并加强观察导线及变化。
h 更换横担时应首先从上至下的顺序，先上台顶套开始，作业完成后，应迅速对其进行绝缘遮蔽，然后再对两边相开展作业，作业完成一相进行一相的绝缘遮蔽。
8 操作步骤8.1 作业前的准备8.1.1 工作前与调度联系，要求停用该线路两端的重合闸，在接到调度许可命令后，作业人员方可进入工作现场。
8.1.2 工作负责人组织现场作业人员列队宣读工作票，向工作班成员交代安全措施、技术措施和讲解作业方案、危险点，并明确分工后，宣布开始工作。
8.1.3 登杆电工检查登杆工具和绝缘防护工具，穿上绝缘鞋、绝缘手套、绝缘安全帽及其他绝缘防护用具。
8.1.4 登杆电工携带绝缘传递绳索登杆至适当位置，并系好安全带。
8.1.5 地面电工使用绝缘传递绳将绝缘操作杆、横担遮蔽罩、导线遮蔽罩、绝缘子遮蔽罩逐次传递给杆上电工。
8.1.6 杆上电工按照由近至远、从大到小、从低到高的原则逐次对作业范围内的所有带电部件进行遮蔽，分别将导线遮蔽罩和绝缘子遮蔽罩安装到导线和绝缘子上。
8.2 带电更换绝缘子8.2.1 地面电工将横担遮蔽罩传至杆上电工，杆上电工将横担遮蔽罩安装在作业相的横担上。
8.2.2 地面电工将多功能绝缘抱杆传至杆上电工，杆上电工在适当的位置将其安装在杆上。
抱杆横担接触且支撑住导线。
8.2.3 地面电工将扎线剪及三齿扒传给杆上电工，杆上1号、2号电工用三齿扒解开扎线，再用扎线剪剪断扎线。
8.2.4 1号杆上电工摇升多功能抱杆丝杆及抱杆横担辅助丝杆使导线上升，距离绝缘子上端约0.4m。
8.2.5 1号杆上电工拆卸需要更换的横担及绝缘子，与地面电工配合吊下横担及绝缘子。
Q/YNDW 113.2.055–2005 8.2.6 地面电工在新的横担上安装好绝缘子并绑好扎线，在传给杆上2号电工，杆上1号电工装上新横担。
8.2.7 1号杆上电工摇降多功能抱杆丝杆，使导线徐徐降下至绝缘子线槽内。
8.2.8 1号、2号杆上电工用三齿扒在导线上绑好扎线，用扎线剪剪去多余扎线。
8.2.9 依照以上方法，分别更换另外相的横担，并迅速恢复绝缘遮蔽。
8.2.10 全部作业完成后，杆上电工拆除多功能抱杆，并用绝缘操作杆由远至近依次拆除绝缘子遮蔽罩、导线遮蔽罩，绝缘隔板等所有绝缘遮蔽工具，拆除时注意身体与带电部件保持安全距离，并一一放置地面。
8.2.11 检查完毕后将作业工具返回地面，杆上电工返回地面。
8.3 工作终结办理工作终结手续，按附录A填写带电作业记录表。
9 作业流程10kV绝缘杆作业法带电更换直线中相、边相绝缘子作业流程图Q/YNDW 113.2.055–2005附录A带电作业记录表单 位:项目名称 内 容线路名称作业日期作业内容作业方式完成情况实际作业时间（h）多供电量（万kW.h）备 注填表: 审核: 填表日期:Q/YNDW 113.2.055–2005 附录B海拔高度与安全距离值海拔高度(m)杆上电工与带电体距离(m) 绝缘操作杆的有效绝缘长度(m)绝缘承力工具、绝缘绳索的有效绝缘长度(m)带电体与接地部分距离(m)备 注≤1000 >0.40 ≮0.70 ≮0.40 >0.400 1100 0.404 0.707 0.404 0.404 1200 0.408 0.714 0.408 0.408 1300 0.412 0.722 0.412 0.412 1400 0.416 0.729 0.417 0.416 1500 0.420 0.737 0.421 0.420 1600 0.424 0.745 0.426 0.424 1700 0.428 0.753 0.430 0.428 1800 0.432 0.761 0.435 0.432 1900 0.436 0.769 0.440 0.436 2000 0.440 0.778 0.444 0.440 2100 0.444 0.787 0.449 0.444 2200 0.448 0.795 0.455 0.448 2300 0.452 0.805 0.460 0.452 2400 0.456 0.814 0.465 0.456 2500 0.460 0.824 0.471 0.460 2600 0.464 0.833 0.476 0.464 2700 0.468 0.843 0.482 0.468 2800 0.472 0.854 0.488 0.472 2900 0.476 0.864 0.494 0.476 3000 0.480 0.875 0.500 0.4807。
