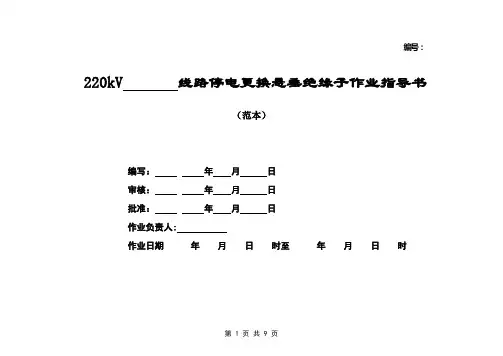

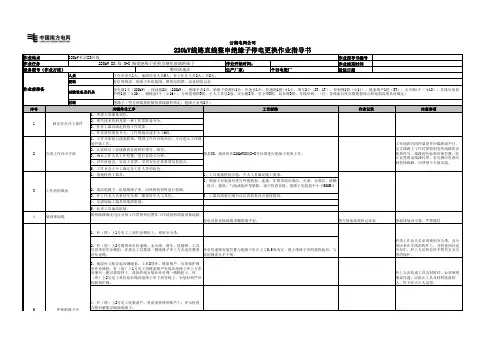

220kV线路停电更换耐张绝缘子作业指导书

编号： 220kV 线路停电更换悬垂绝缘子作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人:
作业日期年月日时至年月日时
1 适用范围
适用于#####220kV 输电线路# 至# 悬垂绝缘子更换。

2 引用文件
GBJ 233—1990 110~500kV架空电力线路施工及验收规范
DL 409—1991 电业安全工作规程
DL/T 741—2001 架空送电线路运行规程
DL/T 5092—1999 110~500kV架空送电线路设计规程
Q/ZDY-1004.03-2002 送电线路现场检修规程
另依据220kV 设计施工图。

3 修前准备
3.1 准备工作安排
3.2 人员要求
3.3 工器具
3.4 材料
3.5 危险点分析
3.6 安全措施
3.7 作业分工
4 作业程序4.1 开工
4.2 作业内容及标准。

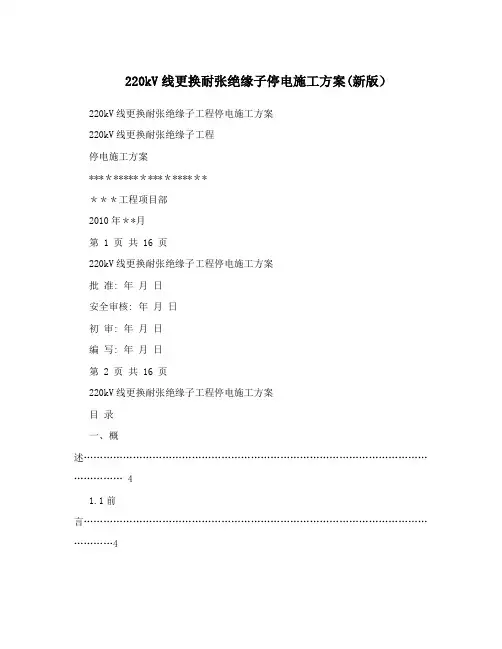

220kV线更换耐张绝缘子停电施工方案(新版）220kV线更换耐张绝缘子工程停电施工方案220kV线更换耐张绝缘子工程停电施工方案***＊*****＊***＊****＊*＊＊＊工程项目部2010年＊*月第 1 页共 16 页220kV线更换耐张绝缘子工程停电施工方案批准: 年月日安全审核: 年月日初审: 年月日编写: 年月日第 2 页共 16 页220kV线更换耐张绝缘子工程停电施工方案目录一、概述 (4)1.1前言 (4)1.2编写依据 (4)1.3工程概况 (4)二、施工组织 (5)2。

1现场施工人员组成 (5)2.2施工总流程 (5)2.3施工人员准备……………………………………………………………………………………………72.4施工机具清单……………………………………………………………………………………………7三、施工技术措施 (7)3.1施工准备 (7)3.2作业任务一 (7)3。

3作业任务二 (8)3。

4作业任务三 (8)3.5作业任务四 (9)四、安健环控制措施 (9)4。

1安全措施 (9)4.2环境保护与文明施工措施.......................................... (10)4.3危险点辨识...................................................... ...... (10)五、质量控制措施及检验标准 (11)质量控制措施及检验标准...................................................... (11)六、事故应急措施 (12)七、作业风险评估与管控表 (14)第 3 页共 16 页220kV线更换耐张绝缘子工程停电施工方案一、概述1.1前言本方案适用于220kV东铁甲、乙线更换耐张绝缘子工程作业~根据现行国家或行业标准、规程、规定中对项目工程的有关要求～为保证施工有序进行和安全生产～特拟定本施工方案。

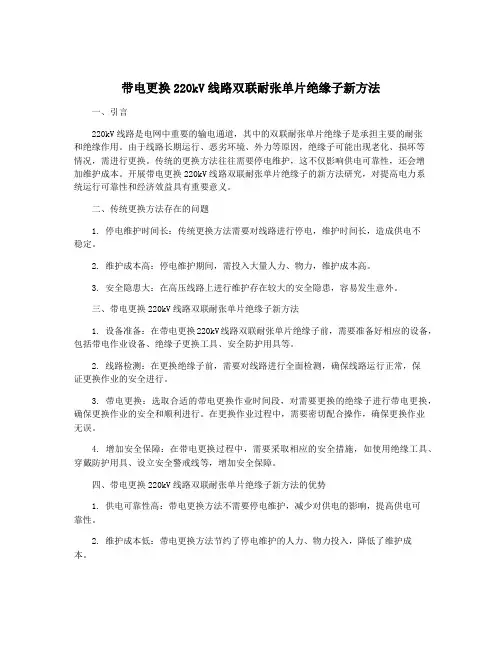

带电更换220kV线路双联耐张单片绝缘子新方法一、引言220kV线路是电网中重要的输电通道，其中的双联耐张单片绝缘子是承担主要的耐张和绝缘作用。

由于线路长期运行、恶劣环境、外力等原因，绝缘子可能出现老化、损坏等情况，需进行更换。

传统的更换方法往往需要停电维护，这不仅影响供电可靠性，还会增加维护成本。

开展带电更换220kV线路双联耐张单片绝缘子的新方法研究，对提高电力系统运行可靠性和经济效益具有重要意义。

二、传统更换方法存在的问题1. 停电维护时间长：传统更换方法需要对线路进行停电，维护时间长，造成供电不稳定。

2. 维护成本高：停电维护期间，需投入大量人力、物力，维护成本高。

3. 安全隐患大：在高压线路上进行维护存在较大的安全隐患，容易发生意外。

三、带电更换220kV线路双联耐张单片绝缘子新方法1. 设备准备：在带电更换220kV线路双联耐张单片绝缘子前，需要准备好相应的设备，包括带电作业设备、绝缘子更换工具、安全防护用具等。

2. 线路检测：在更换绝缘子前，需要对线路进行全面检测，确保线路运行正常，保证更换作业的安全进行。

3. 带电更换：选取合适的带电更换作业时间段，对需要更换的绝缘子进行带电更换，确保更换作业的安全和顺利进行。

在更换作业过程中，需要密切配合操作，确保更换作业无误。

4. 增加安全保障：在带电更换过程中，需要采取相应的安全措施，如使用绝缘工具、穿戴防护用具、设立安全警戒线等，增加安全保障。

四、带电更换220kV线路双联耐张单片绝缘子新方法的优势1. 供电可靠性高：带电更换方法不需要停电维护，减少对供电的影响，提高供电可靠性。

2. 维护成本低：带电更换方法节约了停电维护的人力、物力投入，降低了维护成本。

3. 更换作业安全：带电更换过程中增加了安全保障措施，提高了更换作业的安全性。

五、结论带电更换220kV线路双联耐张单片绝缘子新方法是一种高效、安全、经济的更换方法，对提高电力系统供电可靠性和降低维护成本具有重要意义，值得在实际工程中推广应用。

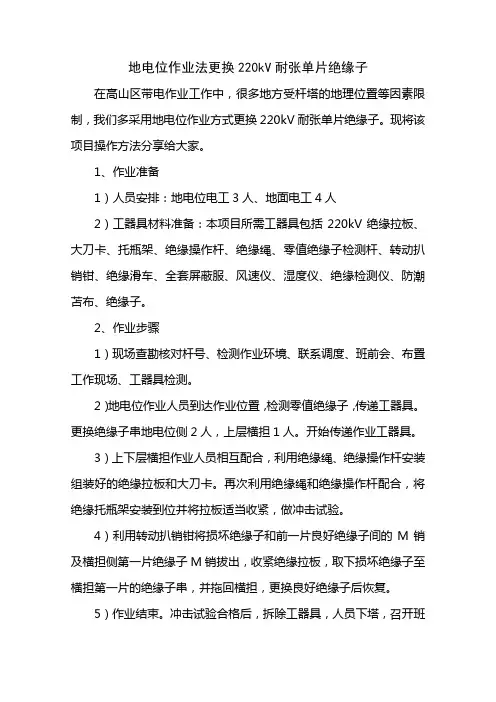

地电位作业法更换220kV耐张单片绝缘子在高山区带电作业工作中，很多地方受杆塔的地理位置等因素限制，我们多采用地电位作业方式更换220kV耐张单片绝缘子。

现将该项目操作方法分享给大家。

1、作业准备1）人员安排：地电位电工3人、地面电工4人2）工器具材料准备：本项目所需工器具包括220kV绝缘拉板、大刀卡、托瓶架、绝缘操作杆、绝缘绳、零值绝缘子检测杆、转动扒销钳、绝缘滑车、全套屏蔽服、风速仪、湿度仪、绝缘检测仪、防潮苫布、绝缘子。

2、作业步骤1）现场查勘核对杆号、检测作业环境、联系调度、班前会、布置工作现场、工器具检测。

2）地电位作业人员到达作业位置，检测零值绝缘子，传递工器具。

更换绝缘子串地电位侧2人，上层横担1人。

开始传递作业工器具。

3）上下层横担作业人员相互配合，利用绝缘绳、绝缘操作杆安装组装好的绝缘拉板和大刀卡。

再次利用绝缘绳和绝缘操作杆配合，将绝缘托瓶架安装到位并将拉板适当收紧，做冲击试验。

4）利用转动扒销钳将损坏绝缘子和前一片良好绝缘子间的M销及横担侧第一片绝缘子M销拔出，收紧绝缘拉板，取下损坏绝缘子至横担第一片的绝缘子串，并拖回横担，更换良好绝缘子后恢复。

5）作业结束。

冲击试验合格后，拆除工器具，人员下塔，召开班后会，联系调度，结束工作。

3、要点分析220kV线路更换耐张绝缘子多采用等电位作业方法，地电位作业方法除安全距离等安全因素外，要点如下：1）组装绝缘拉板、大刀卡和托瓶架。

本步骤中，由于绝缘拉板、托瓶架过长、大刀卡较重，单人难以利用操作杆将其安装到位。

对此，可以将前卡（导线侧）系在绝缘绳上，有上层横担地电位作业人员配合安装。

托瓶架的安装方法类似，先将横担侧穿心螺杆，再利用操作杆将连接托瓶架导线侧的绝缘绳挑至大刀卡（前卡）上的滑车内，随后将绝缘托瓶架拉紧至紧贴绝缘子串。

托瓶架的前端一定收紧，否则绝缘子串脱离后随绝缘托瓶架下降，不利于绝缘子串恢复。

2）绝缘子串恢复。

本步骤中，由于绝缘子串从中间断开，前一片绝缘子的球头位置不固定，不易将两个断开的绝缘子串连接并插入M销。

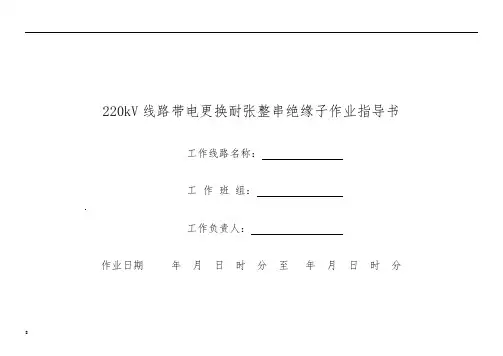

220kV线路带电更换耐张整串绝缘子作业指导书工作线路名称：工作班组：工作负责人：作业日期年月日时分至年月日时分1、适用范围:适用于220kV线路上带电更换耐张整串（单串）绝缘子。

引用文件：国家电网生（2006）935号《架空输电线路管理规程》国家电网公司《110（66）kV～500kV架空输电线路运行规范》国家电网公司《110（66）kV～500kV架空输电线路检修规范》国家电网公司《110（66）kV～500kV架空输电线路检修导则》国家电网生技[2005]173号《110（66）kV～500kV架空输电线路检修规范》国家电网Q/GDW1799.2-2013 《国家电网公司电力安全工作规程》（线路部分)DL/T 800 电力企业标准编制规则、Q/GDW 1 安全生产健康环境质量管理体系基础和术语Q/GDW 2 安全生产健康环境质量管理体系规范而编制。

GB 6568．1—2000 带电作业用屏蔽服装GB／T 18037—2000 带电作业工具基本技术要求与设计导则GB 13035—2003 带电作业用绝缘绳索GB 13034—2003 带电作业用绝缘滑车GB/T 14286—2002 带电作业工具设备术语国家电网安监[2009]664号《国家电网公司安全工作规程》（电力线路部分）DL/T 741—2010 架空输电线路运行规程DL/T 626－1997 盘形悬式绝缘子劣化检测规程GB/T 2900.55—2002 电工术语带电作业DL 779—2001 带电作业用绝缘绳索类工具DL 779—2001 带电作业用绝缘绳索类工具国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》GB 50233—2005 《110～500kV架空送电线路施工及验收规范》2、作业前准备1.地面电工将前、后端卡具、紧线拉杆、托瓶架等分别传至塔上。

塔上电工、等电位电工和地面电工相互配合，按程序组装好2.工具组装完毕检查无问题后，塔上电工收紧紧线丝杠，将绝缘子串的张力转移到绝缘上，要求两杆收力均匀相等，并调整好托瓶架1.检查前后端卡具、丝杠、紧线拉杆各受力部件无问题后，等电位电工拔掉弹簧销，使绝缘子串与二联板脱离。

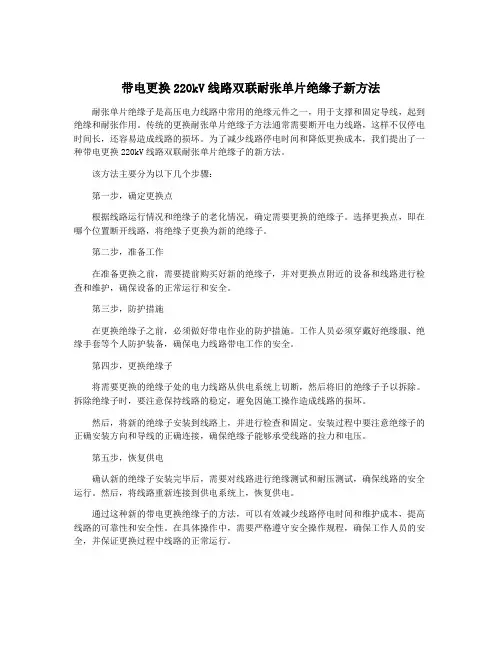

带电更换220kV线路双联耐张单片绝缘子新方法耐张单片绝缘子是高压电力线路中常用的绝缘元件之一，用于支撑和固定导线，起到绝缘和耐张作用。

传统的更换耐张单片绝缘子方法通常需要断开电力线路，这样不仅停电时间长，还容易造成线路的损坏。

为了减少线路停电时间和降低更换成本，我们提出了一种带电更换220kV线路双联耐张单片绝缘子的新方法。

该方法主要分为以下几个步骤：第一步，确定更换点根据线路运行情况和绝缘子的老化情况，确定需要更换的绝缘子。

选择更换点，即在哪个位置断开线路，将绝缘子更换为新的绝缘子。

第二步，准备工作在准备更换之前，需要提前购买好新的绝缘子，并对更换点附近的设备和线路进行检查和维护，确保设备的正常运行和安全。

第三步，防护措施在更换绝缘子之前，必须做好带电作业的防护措施。

工作人员必须穿戴好绝缘服、绝缘手套等个人防护装备，确保电力线路带电工作的安全。

第四步，更换绝缘子将需要更换的绝缘子处的电力线路从供电系统上切断，然后将旧的绝缘子予以拆除。

拆除绝缘子时，要注意保持线路的稳定，避免因施工操作造成线路的损坏。

然后，将新的绝缘子安装到线路上，并进行检查和固定。

安装过程中要注意绝缘子的正确安装方向和导线的正确连接，确保绝缘子能够承受线路的拉力和电压。

第五步，恢复供电确认新的绝缘子安装完毕后，需要对线路进行绝缘测试和耐压测试，确保线路的安全运行。

然后，将线路重新连接到供电系统上，恢复供电。

通过这种新的带电更换绝缘子的方法，可以有效减少线路停电时间和维护成本，提高线路的可靠性和安全性。

在具体操作中，需要严格遵守安全操作规程，确保工作人员的安全，并保证更换过程中线路的正常运行。

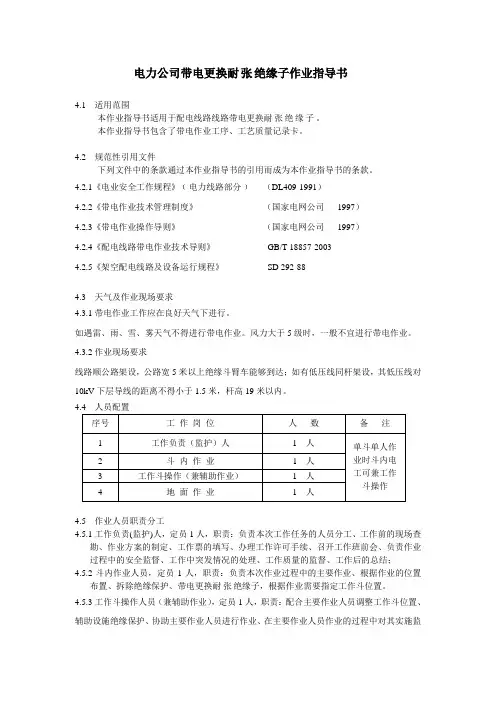

电力公司带电更换耐张绝缘子作业指导书4.1 适用范围本作业指导书适用于配电线路线路带电更换耐张绝缘子。

本作业指导书包含了带电作业工序、工艺质量记录卡。

4.2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

4.2.1《电业安全工作规程》﹝电力线路部分﹞（DL409-1991）4.2.2《带电作业技术管理制度》（国家电网公司1997）4.2.3《带电作业操作导则》（国家电网公司1997）4.2.4《配电线路带电作业技术导则》GB/T 18857-20034.2.5《架空配电线路及设备运行规程》SD 292-884.3 天气及作业现场要求4.3.1带电作业工作应在良好天气下进行。

如遇雷、雨、雪、雾天气不得进行带电作业。

风力大于5级时，一般不宜进行带电作业。

4.3.2作业现场要求线路顺公路架设，公路宽5米以上绝缘斗臂车能够到达；如有低压线同杆架设，其低压线对10kV下层导线的距离不得小于1.5米，杆高19米以内。

4.5 作业人员职责分工4.5.1工作负责(监护)人，定员1人，职责：负责本次工作任务的人员分工、工作前的现场查勘、作业方案的制定、工作票的填写、办理工作许可手续、召开工作班前会、负责作业过程中的安全监督、工作中突发情况的处理、工作质量的监督、工作后的总结；4.5.2斗内作业人员，定员1人，职责：负责本次作业过程中的主要作业、根据作业的位置布置、拆除绝缘保护、带电更换耐张绝缘子，根据作业需要指定工作斗位置。

4.5.3工作斗操作人员（兼辅助作业），定员1人，职责：配合主要作业人员调整工作斗位置、辅助设施绝缘保护、协助主要作业人员进行作业、在主要作业人员作业的过程中对其实施监护。

4.5.4地面配合工作人员，定员1人，职责：协助工作负责人在地面对斗内人员进行监护、做好工作前的工器具的准备工作、配合斗内作业人员作业。

4.8带电作业工序、工艺质量记录卡。

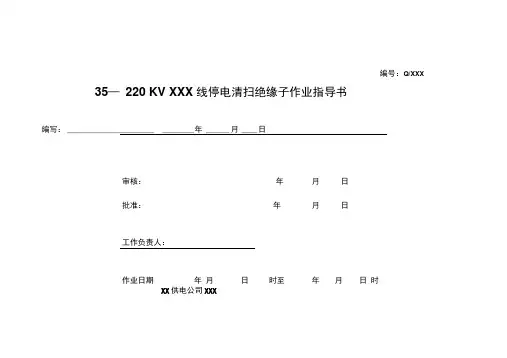

编号：Q/XXX 35—220 KV XXX 线停电清扫绝缘子作业指导书
编写：______________________ ________ 年 ______ 月____ 日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
XX供电公司XXX
1范围
本指导书适用于黑龙江省XX 供电公司XXX35 — 220 KV 单回路停电清扫绝缘子作业
2引用文件
（试行）一（以下简称安规） 110~500KV 架空电力线路施工及验收规范 架空送电线路运行规程 架空送电线路检修工艺规程 3修前准备 3.1准备工作安排
国家电网公司电力安全工作规程（电力线路部分）
GBJ233 —1990
DL /T741 — 2001 东电生字［1988］第1514号
3.2人员要求
3.3工器具
3.4材料
3.5危险点分析及防范措施
3.6安全措施
3.7作业分工
4作业程序
4.1开工
4.2作业内容及标准
4.3竣工
5缺陷消除记录
6验收总结
7作业指导书执行情况评估
8附录
35—220KVXXX 线停电清扫绝缘子标准化作业指导书编制说明工作内容：X#、XX#装拆接地线X# —XX#清扫绝缘子
工作时间：XX月XX日XX时XX分至XX时XX分
工作地段：XXX 线X#—XX#
工作人员：工作负责人名，工作成员名，作业项目共分为组，每组人
工作环境介绍：
作业现场安全措施布置简图：。

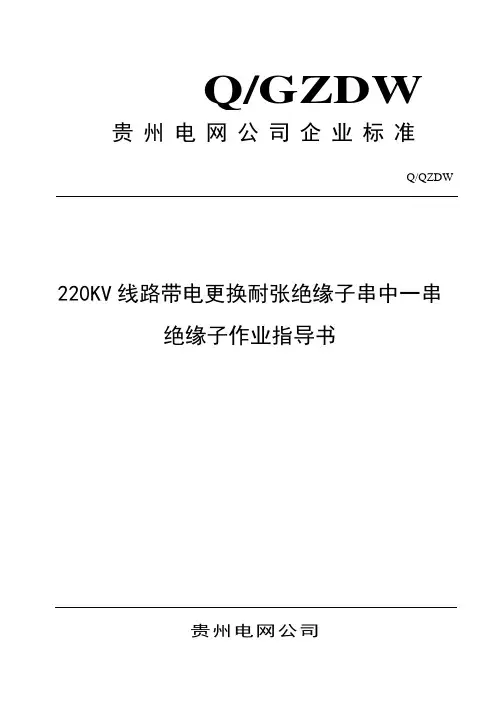

Q/GZDW 贵州电网公司企业标准220KV线路带电更换耐张绝缘子串中一串绝缘子作业指导书贵州电网公司附录A作业过程控制表贵州电网公司220kV线路采用绝缘软梯进入等电位作业法带电更换耐张绝缘子串中一串绝缘子作业指导书作业指导书编号：作业前准备人员共7人，即工作负责人（安全监护人）1人，塔上电工2人，地面电工4人必要试验设备及机具绝缘拉板1套，托瓶架1副，绝缘滑车2个，绝缘绳扣2个，绝缘操作杆1根，火花间隙测试杆1根，绝缘无极绳3条，绝缘软梯1副，绝缘后备保护绳1条，大刀卡具1套，丝杠1根，拨给销钳2个，跟斗滑车1个，屏蔽服2套，绝缘安全带3条，导电鞋1双，安全帽7顶，兆欧表1块，防潮苫布1块选用试验设备及机具材料检测合格的与工作线路同型号的绝缘子，弹簧销子4个序号关键作业工序工艺标准注意事项1 现场复勘作业条件工作负责人核对工作地点线路名称、杆塔号；确保作业地点与工作任务单或工作票地点相符；工作负责人组织核查作业杆塔是否具备登杆条件；作业现场是否满足作业要求；杆塔杆根埋深符合要求、拉线系统完好，具备登杆作业条件；作业现场满足作业要求；导地线截面要求采用软梯架作业时，钢芯铝绞线不小于120平方毫米，钢绞线不小于50平方毫米，铜绞线不小于70平方毫米。

工作负责人核查气象条件；天气晴好、无雷、雨、雪、雾；风力不大于10.7米/秒；2 办理工作许可手续工作前工作负责人与调度联系，根据作业情况确定是否需退出重合闸，组织作业人员进入作业现场。

核实作业许可手续已办理完毕,确保与作业线路名称一致，确保与作业线路名称一致。

3 召开班前会工作前工作负责人组织作业班人员列队宣读工作票，交待安全注意事项、技术措施、作业方法、危险点分析及预控措施，明确分工。

工作人员清楚工作内容及工作注意事项后，在工作票上签名确认。

4 布置工作现场、准备作业工器具工作负责人组织在工作现场按规定要求设置相关警示标志。

警示标志完备；按安规要求实施。
