（一）绝缘子检修作业指导书部件检修作业指导书作业项目作业人员序作业作业标准号步骤按规程要求填写工作票并交付工作领导人，工作领导人作业1向作业组全体成员宣读工作准备票、分工并进行安全预想，检查工具、材料。
完成做好安全措施，工作领导人2安全确认完成安全措施后，通知措施各作业组开工。
绝缘子绝缘子检修作业高空作业人员技术标准安全卡控点需要停电作业的项目必须在停电时间内进行，开具第一种工作票。
使用作业车时，平台旋转要专人盯控，严防碰伤支柱。
作业车要设置相应防倾倒措施。
①绝缘子表面清洁度。
②绝缘子表面瓷釉完整性。
③绝缘子与铁件连接状态。
④检查绝缘子表面放电痕迹。
3检查⑤悬式绝缘子弹簧销状态。
⑥棒式绝缘子本体弯曲度。
⑦棒式绝缘子滴水孔安装方向。
⑧各部位螺栓紧固力矩。
①瓷质绝缘子用去中性清洁剂擦洗至无明显痕迹，再用清洁干燥的袜布擦拭绝缘部分。
绝缘②硅橡胶绝缘子一般只需用子表干抹布扫去表面灰尘即可，4面脏如确需清洗时，用清水或中污性清洗液擦洗，然后用清洁干抹布擦拭干净。
③分段、分相用的特殊绝缘材料的清洁维护应严格遵照产品说明书的要求。
绝缘子表面应清洁、光滑无脏污。
当瓷釉脱落或复合绝缘子裙2边损坏超过 300mm及表面龟裂老化严重时，对该绝缘子进行更换。
瓷釉①更换腕臂棒式绝缘子时。
破裂使用专用腕臂绝缘子更换或复器，将其一端固定在支柱上，合绝另一端固定在腕臂上，通过缘子转动调节丝杆，使损坏的绝5 裙边缘子处于不受力状态，将损受损坏的绝缘子取下后更换上同以及类型、同规格的合格绝缘子，表面紧固各部连接螺栓，撤下腕龟裂臂绝缘子更换器。
直线和曲老化外的棒式绝缘子更换可采用作业车或手扳葫芦等进行更换。
②更换下锚绝缘子串时。
使用两个紧线器分别打在杵环绝缘子表面应完整无破损、无破碎性裂纹，瓷釉剥落面积不大于2300mm。
杆和承力索上，通过钢丝套和手扳葫芦将绝缘子紧至不受力，将损坏的绝缘子更换后，补齐弹簧销，缓慢松开手扳葫芦，同时观察绝缘子受力状态，直至其完全受力。
支柱绝缘子交接耐压标准支柱绝缘子是电力输配电系统中重要的绝缘元件，用于支撑和固定电力线路的导线和设备，起到绝缘和支撑作用。
支柱绝缘子的交接处是其结构中最容易受到电压冲击的部分，因此交接处的耐压性能对于支柱绝缘子的安全运行至关重要。
下面将介绍支柱绝缘子交接耐压标准的相关内容。
1. 耐压试验标准支柱绝缘子的交接耐压试验采用的是直流耐压试验。
根据国家标准，支柱绝缘子的交接耐压试验电压应为额定电压的 1.2倍加上1000V，并保持1分钟。
在耐压试验中，支柱绝缘子交接处不得出现击穿、闪络、放电或其他异常情况。
耐压试验合格后，方可投入使用。
2. 耐压性能要求支柱绝缘子交接处的耐压性能要求主要包括耐压试验电压、耐压时间和耐压结果。
耐压试验电压是指施加在支柱绝缘子交接处的电压，其大小应符合国家标准规定。
耐压试验时间是指在耐压试验中支柱绝缘子交接处需要承受电压的时间，一般为1分钟。
耐压结果是指耐压试验结束后，支柱绝缘子交接处是否出现击穿、闪络、放电等异常情况。
耐压试验结果应为合格。
3. 耐压试验方法支柱绝缘子交接耐压试验通常采用的是直流耐压试验方法。
在进行耐压试验前，需要对测试设备进行检查和校准，确保测试设备的准确性和稳定性。
耐压试验时，应将支柱绝缘子交接处置于试验设备的高压电极和地电极之间，施加规定的耐压试验电压，并保持1分钟。
在耐压试验过程中，应密切观察支柱绝缘子交接处是否出现异常情况，并记录测试结果。
4. 耐压试验结果判定支柱绝缘子交接耐压试验结果的判定应根据国家标准进行。
一般情况下，如果支柱绝缘子交接处出现击穿、闪络、放电等异常情况，说明其耐压性能不达标，测试结果为不合格。
如果支柱绝缘子交接处没有出现异常情况，耐压试验电压和耐压试验时间符合规定，并且耐压试验结果为正常，说明其耐压性能达到要求，测试结果为合格。
5. 改进措施为了提高支柱绝缘子交接处的耐压性能，可以采取一些改进措施。
例如，在支柱绝缘子交接处增加绝缘材料的厚度，增加绝缘子的长度，改进绝缘子的材料和结构等。
发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和要求支柱绝缘子和悬式绝缘子发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和要求表21 发电厂和变电所的支柱绝缘子和悬式绝缘子的试验项目、周期和要求序号项目周期要求说明1零值绝缘子检测(66kV及以上) 1～5年在运行电压下检测 1)可根据绝缘子的劣化率调整检测周期2)对多元件针式绝缘子应检测每一元件2绝缘电阻1)悬式绝缘子1～5年2)针式支柱绝缘子1～5年1)针式支柱绝缘子的每一元件和每片悬式绝缘子的绝缘电阻不应低于300MΩ，500kV悬式绝缘子不低于500MΩ2)半导体釉绝缘子的绝缘电阻自行规定1)采用2500V及以上兆欧表2)棒式支柱绝缘子不进行此项试验3交流 1)单元 1)支柱绝缘子的交流耐压 1)35kV针式支 耐压试验件支柱绝缘子1～5年2)悬式绝缘子1～53)针式支柱绝缘子1～5年4)随主设备5)更换绝缘子时试验电压值见附录B2)35kV针式支柱绝缘子交流耐压试验电压值如下：两个胶合元件者，每元件50kV；三个胶合元件者，每元件34kV3)机械破坏负荷为60～300kN的盘形悬式绝缘子交流耐压试验电压值均取60kV柱绝缘子可根据具体情况按左栏要求1)或2)进行2)棒式绝缘子不进行此项试验4绝缘子表面污秽物的等值盐密1年参照附录C污秽等级与对应附盐密度值检查所测盐密值与当地污秽等级是否一致。
结合运行经验，将测量值作为调整耐污绝缘水平和监督绝缘安全运行的依据。
盐密值超过规定时，应根据情况采取调爬、清扫、涂料等措施应分别在户外能代表当地污染程度的至少一串悬垂绝缘子和一根棒式支柱上取样，测量在当地积污最重的时期进行 注：运行中针式支柱绝缘子和悬式绝缘子的试验项目可在检查零值、绝缘电阻及交流耐压试验中任选一项。
玻璃悬式绝缘子不进行序号1、2、3项中的试验，运行中自破的绝缘子应及时更换。

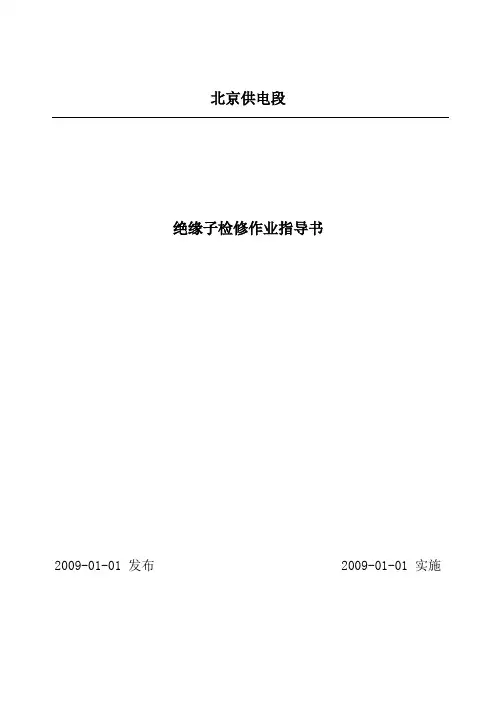

北京供电段
绝缘子检修作业指导书
2009-01-01 发布 2009-01-01 实施
绝缘子检修作业指导书工艺
1 检修周期
检修周期1年，重污区绝缘子根据实际情况，适当缩短检修周期。
2 检修标准
2.1 铁运[2007]69号文件《接触网安全工作规程》、《接触网运行检修规程》
2.2 京铁机[2007]233号文件《接触网安全工作规程补充细则》、《接触网运行检修规程实施细则》
3 准备工作
3.1 人员：10—12人
3.2 工具：挂梯、小绳、工具袋、油刷、防护用具、安全用具
3.3 材料：黄油、抹布、中性或PH值为2～3的弱酸性绝缘子专用清洗剂或清水、砂纸、灰漆、开口销、弹簧销
4 检修步骤
4.1 确认停电，接好地线。
4.2 检查各连接金属销有无脱落、锈蚀，钢帽、钢脚有无偏斜、裂纹、变形或锈蚀现象。
4.3 检查瓷质绝缘子有无闪络、裂纹、烧伤、破损等现象。
4.4 检查有机合成材料绝缘子有无伞裙损伤、端部密封不良等现象。
4.5 检查绝缘子受力是否正常，连接各部零件状态是否良好。
5 处理方法
5.1 及时更换损坏零部件。
5.2 绝缘子停电清扫应逐片进行，用清洁的抹布擦拭绝缘子有效绝缘部分。
对有污垢严重的绝缘子应使用中性清洗液进行擦拭。
清扫有机合成材料绝缘子时，严禁用有机溶剂擦拭。
5.3 春融和入冬前对绝缘子进行清扫。
5.4 对金属部件除锈、涂漆。
易锈蚀部分涂黄油。
附件：接触网连接螺栓紧固力矩标准：。
互感器、避雷器及支柱绝缘子安装作业指导书(工程名称)互感器避雷器及支柱绝缘子安装作业指导书四川省川能水利电力建设有限公司二○一二年月作业指导书签名页目录1. 适用范围 (4)2. 编写依据 (4)3. 作业流程 (5)3.1作业（工序）流程图 (5)图3-1作业流程图 (5)4. 安全风险辨析与预控 (5)注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
(6)5. 作业准备 (6)5.1 人员配备 (6)5.2 主要工器具及仪器仪表配置 (7)6．作业方法 (7)6.1施工准备 (7)6.2设备基础安装及检查 (8)6.3设备开箱检查 (8)6.4互感器、避雷器的安装 (8)7. 质量控制措施及检验标准 (10)1. 适用范围本作业指导书适用于110kV~500kV电压等级，频率为50Hz油浸式、干式电流互感器、避雷器及支柱绝缘子安装作业，其它电压等级可参照执行。
2. 编写依据表2-1 引用标准及规范名称3. 作业流程3.1作业（工序）流程图图3-1作业流程图4. 安全风险辨析与预控表4-1工作前安全风险辨析及措施表请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白。
5. 作业准备5.1 人员配备表5-1 作业人员配备表注:作业人数根据具体工程量规模配备。
5.2 主要工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置表注: 主要工器具及仪器仪表根据具体工程量规模配备。
6．作业方法6.1施工准备6.1.1技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；6.1.2人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；6.1.3机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；6.1.4施工材料准备：金具、槽钢、钢板、螺栓等。
文件编号：发放编号：陕西北元化工100万吨/年聚氯乙烯综合利用项目热电车间二期绝缘子试验施工作业指导书迪尔集团有限公司二零一一年六月陕西北元化工100万吨/年聚氯乙烯综合利用项目热电车间二期绝缘子试验施工作业指导书编制：审核：批准：批准日期：年月日目次1目的 (02)2依据 (02)3主要技术规范 (02)4调试内容 (02)5使用仪器设备 (02)6调试应具备的条件 (02)7调试步骤 (02)8安全注意事项 (03)1. 目的通过对绝缘子的交接试验，以检验设备质量及安装质量是否符合要求，并得出是否可以投入运行的结论。
2. 依据2.1 《火电工程启动调试工作规定》2.2 《火力发电厂基本建设工程启动及竣工验收规程（1996）》2.3 《火电机组达标投产考核标准（2001年版）》2.4 《电力安装工程电气设备交接试验标准》（GB50150-2006）2.5 《工程建设强制性条文（电力工程）》2.6 制造厂技术规范2.7 《电力建设安全健康与环境管理工作规定（2002年版）》3. 主要技术规范3.1 型号：3.2 额定电压。
4. 调试内容绝缘子的试验项目如下：4.1 测量绝缘电阻4.2 交流耐压试验5．使用仪器设备5.1 兆欧表一只：2500V5.5 交流高压试验设备一套额定输出电压：0--100KV额定输出电流：2mA6．调试应具备的条件6.1 用干燥清洁的柔软布将绝缘子外部擦拭干净；6.2 根据绝缘子的类型、电压等级确定具体的试验项目。
7．调试步骤7.1 绝缘电阻的测量使用2500kv兆欧表测量，没片悬式绝缘子的绝缘电阻不应低于300MΩ;35kv及以下的支柱绝缘子的绝缘电阻值不应低于500 MΩ；棒式绝缘子不进行此项试验。
7.2 交流耐压试验7.2.1绝缘电阻测量合格后进行此项试验；7.2.2检查调压器是否在零位，确认在零位后合上电源，进行升压，观察微安表有无指示，若无异常，可升至试验电压；7.2.3试验无异常，数据合理后，降电压至零，断开试验电源；7.2.3试验完毕后拆除各试验接线。

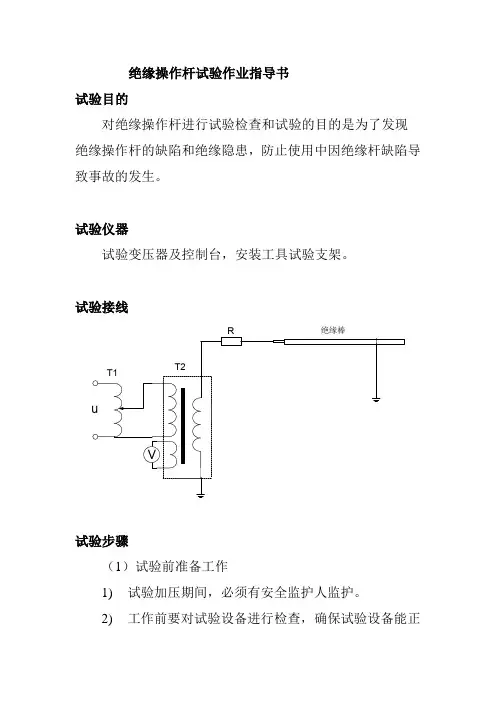

绝缘操作杆试验作业指导书试验目的对绝缘操作杆进行试验检查和试验的目的是为了发现绝缘操作杆的缺陷和绝缘隐患，防止使用中因绝缘杆缺陷导致事故的发生。
试验仪器试验变压器及控制台，安装工具试验支架。
试验接线V 绝缘棒u T1T2R试验步骤（1）试验前准备工作1)试验加压期间，必须有安全监护人监护。
2)工作前要对试验设备进行检查，确保试验设备能正常工作，试验仪器必须可靠接地。
3)工频耐压试验时环境温度20℃±5℃，相对湿度低于85%。
试验变压器应选大于0.5kKA（500V A）的变压器；所用电压表准确度1.5级以内；所用毫安表准确度1.0以内，其使用值应为仪表量程的15%~85%。
4)记录天气情况和温湿度、试验场地信息、试验日期。
5)准备下表所列工具干湿温度计1只试验变压器及控制台1套安全工具试验支架1台测试线若干电压表1块毫安表1根水桶1只电源线1根（2）操作步骤1)试验前先检测绝缘杆面有没有裂纹、气泡、皱纹等，经目测合格后才可进行交流耐压试验；2)高压试验电极布置于绝缘杆的工作部分，高压试验电极和接地极间的长度即为试验长度，根据下表中规定确定两级间距离，如在绝缘杆间有金属部分，那么试验电极间的距离还应在此值上再加上金属部分的长度；3)把绝缘杆横放在支架上。
接地极及接高压的电极应以50mm宽金属铂缠绕。
试品间距不小于500mm。
4)对于各个电压等级的绝缘杆，施加对应的电压。
对于10~220kV电压等级的绝缘杆，加压时间1min；对于330~500kV电压等级的绝缘杆，加压时间5min。
5)试验时应缓慢升高电压，以便能在仪表上准确读数，达到0.75倍试验电压值起，以每秒2%试验电压的升压速率至规定的值，保持相应的时间，然后迅速降压，但不能突然切断，试验中个绝缘杆应不发生闪络或者击穿，试验后绝缘杆应无放电、灼伤痕迹，应不发热。
6)工频耐压试验以无放电、无闪络及过热为合格。
试验标准绝缘杆的试验项目、周期和要求周期要求1年额定电压（kV）试验长度（m）工频耐压（kV）1min 5min10 0.7 45 －35 0.9 95 －63 1.0 175 －110 1.3 220 －220 2.1 440 －330 3.2 －380 500 4.1 －580注意事项１.进行绝缘试验时，被试品温度应不低于+5℃。

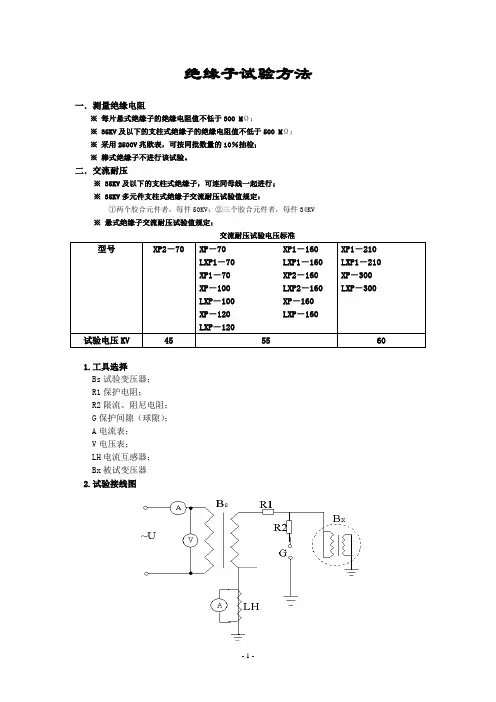

绝缘子试验方法
一．测量绝缘电阻
※每片悬式绝缘子的绝缘电阻值不低于300 MΩ；
※ 35KV及以下的支柱式绝缘子的绝缘电阻值不低于500 MΩ；
※采用2500V兆欧表，可按同批数量的10％抽检；
※棒式绝缘子不进行该试验。
二．交流耐压
※ 35KV及以下的支柱式绝缘子，可连同母线一起进行；
※ 35KV多元件支柱式绝缘子交流耐压试验值规定：
①两个胶合元件者，每件50KV；②三个胶合元件者，每件34KV
※悬式绝缘子交流耐压试验值规定：
交流耐压试验电压标准
1.工具选择
Bs试验变压器；
R1保护电阻；
R2限流、阻尼电阻；
G保护间隙（球隙）；
A电流表；
V电压表；
LH电流互感器；
Bx被试变压器
2.试验接线图
3.步骤
⑴断开绝缘子的外侧电源开关；
⑵验证确无电压；
⑶缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取1min 的耐压值，并记录。
直流绝缘监察装置作业指导书本作业指导包括：直流绝缘监察装置视值检测，直流绝缘监察装置音响、灯光报警检测。
1 试验准备 1.1 人员组织1.2 仪器、仪表及材料配置2 操作程序 2.1试验流程图3 试验步骤 3.1 试验准备该项试验应在被试物安装就位后进行，试验准备按表1、表2准备。
3.2 选择仪器根据试验要求，选择PNG 数字式万用表。
3.3 仪器检查试验前必须对仪器作必要的检查工作。
首先检查外观应完好无损，然后作通电检查，检查无误后方可使用。
3.4 测试（1）将万用表表笔分别接直流屏控制母线正对地、负对地；合闸母线正对地、负对地。
记取实测电压值。
（2）分别将直流屏控制母线通过“试验专用线”，正对地短接、负对地短接；合闸母线通过“试验专用线”，正对地短接、负对地短接。
检查音响、灯光报警是否动作。
3.5 记录测试时应记录：仪器型号、编号、被试设备铭牌、试验结果。
记录使用墨水笔，字迹清晰。
记录本采用专门的原始记录本。
记录测试数据时应复述，操作人确认后方可记录。
3.6 测试完毕测试完毕后，恢复拆除的外部接线，由工作负责人检查确认。
工作负责人应对原始记录进行审核，内容包括：记录内容是否漏项、测试数据有效数字、单位是否正确、记录人、试验人签字是否完整，检查无误后，审核人方可签字。
3.7 填写报告测试完毕后，应及时填写试验报告。
试验报告应用计算机打印，妥善保管磁盘。
试验报告应由技术负责人签发。
并保存试验报告发放记录。
4 试验标准测试完毕后，应立即与试验标准进行比对，目前可参照的标准为DL/T459-2000《电力系统直流电源柜订货技术条件》或与订货合同核对。
有疑问应立即查找原因或重测，仍不合格应根据其它项目试验结果综合判断，确认设备性能有问题应填写《通知单》。
4.1设备的绝缘监察装置绝缘监察水平应满足表3的规定。
4.2绝缘监察要求当设备直流系统发生接地故障（正接地、负接地或正负同时接地）其绝缘水平下降到低于表3规定值时，应满足以下要求：⑴设备的绝缘监察应可靠动作；⑵能直读接地的极性；⑶设备应发出灯光并具有远方信号触点以便引接屏（柜）的端子。
支柱绝缘子技术规范1 范围本技术规范书适用于10kV变低母线桥支撑用支柱绝缘子（本技术规范书特指瓷式支柱绝缘子）的采购及进厂检验。
本技术规范书对该设备的使用条件，技术要求，性能参数，试验要求，包装方式等进行统一要求。
2 引用标准GB/ 191 包装储运图示标志GB 311.1 高压输变电设备的绝缘配合GB 50150 电气装置安装工程电气设备交接试验标准GB/T 772 高压绝缘子瓷件技术条件GB/T 775.1 绝缘子试验方法第1部分：一般试验方法GB/T 775.2 绝缘子试验方法第2部分：电气试验方法GB/T 775.3 绝缘子试验方法第3部分：机械试验方法GB/T 1001.1 标称电压高于1000V的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB/T 8287.1 标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验GB/T 8287.2 标称电压高于1000V系统用户内和户外支柱绝缘子第2部分：尺寸与特性JB/T 4307 绝缘子胶装用水泥胶合剂JB/T 5889 绝缘子用有色金属铸件技术条件JB/T 8177 绝缘子金属附件热镀锌层通用技术条件JB/T 9673 绝缘子产品包装JB/T 9674 超声波探测瓷件内部缺陷3 使用条件支柱绝缘子使用条件要求如下：1）周围空气温度最高日温度： 40℃最低日温度: -10℃最大日温差: 30K最热月平均温度: 30℃最高年平均温度: 20℃2) 海拔高度: ≤1000m3) 最大风速 35m/s4) 最大覆冰厚度: 10mm5) 太阳辐射强度: 0.1w/cm²(风速0.5m/s)6) 环境相对湿度(在25℃时)日平均值: 95%月平均值: 90%7) 地震烈度:8度(安全系数: ≥1.67)水平加速度: 0.3g垂直加速度: 0.15g8) 安装位置: 户内、外注：当有特殊使用条件时，在订货时提出补充，其额定值及试验方面的补充要求可另行商定。
支柱绝缘子技术规范1 范围本技术规范书适用于10kV变低母线桥支撑用支柱绝缘子（本技术规范书特指瓷式支柱绝缘子）的采购及进厂检验。
本技术规范书对该设备的使用条件，技术要求，性能参数，试验要求，包装方式等进行统一要求。
2 引用标准GB/ 191 包装储运图示标志GB 311.1 高压输变电设备的绝缘配合GB 50150 电气装置安装工程电气设备交接试验标准GB/T 772 高压绝缘子瓷件技术条件GB/T 775.1 绝缘子试验方法第1部分：一般试验方法GB/T 775.2 绝缘子试验方法第2部分：电气试验方法GB/T 775.3 绝缘子试验方法第3部分：机械试验方法GB/T 1001.1 标称电压高于1000V的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB/T 8287.1 标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验GB/T 8287.2 标称电压高于1000V系统用户内和户外支柱绝缘子第2部分：尺寸与特性JB/T 4307 绝缘子胶装用水泥胶合剂JB/T 5889 绝缘子用有色金属铸件技术条件JB/T 8177 绝缘子金属附件热镀锌层通用技术条件JB/T 9673 绝缘子产品包装JB/T 9674 超声波探测瓷件内部缺陷3 使用条件支柱绝缘子使用条件要求如下：1）周围空气温度最高日温度： 40℃最低日温度: -10℃最大日温差: 30K最热月平均温度: 30℃最高年平均温度: 20℃2) 海拔高度: ≤1000m3) 最大风速 35m/s4) 最大覆冰厚度: 10mm5) 太阳辐射强度: 0.1w/cm²(风速0.5m/s)6) 环境相对湿度(在25℃时)日平均值: 95%月平均值: 90%7) 地震烈度:8度(安全系数: ≥1.67)水平加速度: 0.3g垂直加速度: 0.15g8) 安装位置: 户内、外注：当有特殊使用条件时，在订货时提出补充，其额定值及试验方面的补充要求可另行商定。
样板示范内容：绝缘子（支柱绝缘子）安装2013 年示范工程样板点施工作业指导书绝缘子（支柱绝缘子）安装目录1.适用范围 (3)2.编写依据 (3)3.作业流程 (3)4.安全风险分析与控制措施 (4)5.作业准备 (5)6.作业方法 (6)7.工艺质量控制措施及检验标准 (7)8.工艺成品要求 (10)9.成品展示 (10)样板示范内容：绝缘子（支柱绝缘子）安装1.适用范围本作业指导书适用于110～500kV 电压等级的绝缘子（支柱绝缘子）安装作业，其他电压等级可参照执行。
2.编写依据表2-1 编写依据序号引用资料名称1GB 50150—2006《电气装置安装工程电气设备交接试验标准》2GB 50149—2010《电气装置安装工程母线装置施工及验收规范》；3GB 26860—2011《电力安全工作规程（发电厂和变电站电气部分）》4D L5009.3—1997《电力建设安全工作规程（变电所部分）》5Q/C S G 10001—2004《变电站安健环设施标准》6Q/C S G 10007—2004《电力设备预防性试验规程》7《10kV～500kV 输变电及配电工程质量验收与评定标准第二册：变电电气安装》8Q/C S G11105.2—2008《南方电网工程施工工艺控制规范》9《中国南方电网公司反事故措施》生2012[71]号3.作业流程作业（工序）流程见图3-1。
图3-1 作业（工序）流程图4.安全风险分析与控制措施4.1绝缘子（支柱绝缘子）安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2按《指南》中与绝缘子（支柱绝缘子）安装作业相关联的《电网建设安全施工作业票》（附件1 安全施工作业票编码：B DD Q-Z W-05-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
直流系统绝缘监测装置检修作业指导书编制：审核：批准：2020年XX月XX日发布目录一、设备描述........................................................... 3...1. 设备作用概述................................... 错.. 误! 未定义书签。
2. 设备组成及主要技术参数...........................................3..二、检修周期及内容................................... 错.. 误! 未定义书签。
1. 检修周期......................................................... 5...2. 检修内容......................................................... 5...三、检修准备........................................................... 5...1.人（作业人员资格及类别）.......................................... 5..2.机（工器具）...................................................... 6...3.料（备品备件）.................................................... 6...4.法（文件）........................................................ 6...5.环（安全措施）....................................................6...四、检修方法........................................................... 7...五、验收标准........................................................... 7...1. 日常维护验收标准................................................. 7..2. 检修验收标准..................................................... 7...六、试车验收标准 ...................................................... 8...七、维护保养事项 ...................................................... 8...八、常见故障处理 ...................................................... 8...、设备描述1.1产品简介WZJ-31A微机直流绝缘监测装置（以下称装置）主要具有系统接地、绝缘降低、交流窜入、直流互窜等各种运行状况的绝缘检测及支路选线，以及开机自检、互联检测、电容测量等功能的测记和报警及预警功能，通过彩色液晶触摸屏实时在线监测直流系统的运行状态。
