配电箱系统识图

配电箱内部结构解析（图文并茂）“配电箱”，也叫配电柜，是电动机控制中心的统称。

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

1配电箱的用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

配电箱构成主要分为两部分：一是成套部件，即配电箱外壳及其相关配件。

二是电气元件及相关附件，即空气开关和其所需要的附件。

2柜内有以下各部分组成：一、断路器断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关.双电源自动转换开关。

1.空气开关：A.空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。

断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。

目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。

3B.空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

一文教你学会看配电系统图每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。

因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。

一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

L火线、N零线、G地线（插座内部都有这些符号）。

配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。

电路线埋暗线，线材等。

（2）线管暗敷的符号表示ZR：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。

BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。

（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。

二、配电系统图中各种参数的含义解析（1）SCB10-200010/0.4D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。

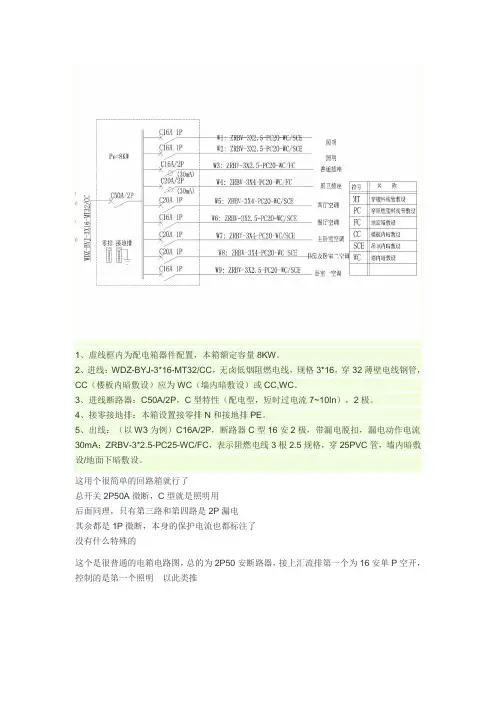

1、虚线框内为配电箱器件配置，本箱额定容量8KW。

2、进线：WDZ-BYJ-3*16-MT32/CC，无卤低烟阻燃电线，规格3*16，穿32薄壁电线钢管，CC（楼板内暗敷设）应为WC（墙内暗敷设）或CC,WC。

3、进线断路器：C50A/2P，C型特性（配电型，短时过电流7~10In），2极。

4、接零接地排：本箱设置接零排N和接地排PE。

5、出线：（以W3为例）C16A/2P，断路器C型16安2极，带漏电脱扣，漏电动作电流30mA；ZRBV-3*2.5-PC25-WC/FC，表示阻燃电线3根2.5规格，穿25PVC管，墙内暗敷设/地面下暗敷设。

这用个很简单的回路箱就行了总开关2P50A微断，C型就是照明用后面同理，只有第三路和第四路是2P漏电其余都是1P微断，本身的保护电流也都标注了没有什么特殊的这个是很普通的电箱电路图，总的为2P50安断路器，接上汇流排第一个为16安单P空开，控制的是第一个照明以此类推段时间内需要这两个回路属于接通状态）；在后面就是每个接触器后面接了5个回路，分别由带漏电的断路器（C65N-C25A/DPN-Vigi-4P）控制，出去后接的就是负载了。

电源从图最左边的电缆（YJV22-0.6/1KV-5*50）引进来，经过一个隔离开关（E9NT-100/3P）[隔离开关后接有个电涌保护器（EA9L-65KA/3P+N）]；在往后是两路接触器（LC1-D65）控制回路，接触器是由时间控制器（KG316T）控制的（18：00~23：00这段时间内需要这两个回路属于接通状态）；在后面就是每个接触器后面接了5个回路，分别由带漏电的断路器（C65N-C25A/DPN-Vigi-4P）控制，出去后接的就是负载了。

一、什么是配电箱？配电箱是所有用户用电的总的一个电路分配箱.二、配电箱工作原理：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

三、配电箱的用途：便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

四、配电箱的分类：按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

五分钟教你识读配电箱系统图，看完秒懂！配电箱确实有很多字母，要熟悉这些字母的基本含义，才能更准确地知道配电箱系统图的意思。

⽹上查了⼀些资料，发现配电箱中的字母实在是太多了，先简单说⼏个需要基本认识的字母：GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑⼯地箱；这些都是最基本的配电箱字母含义。

配电箱主要是按电⽓接线要求将开关设备、测量仪表保护电器等组合在封闭或者半封闭的⾦属箱中，然后构成⼀个低压配电的装置。

其实它的⽤途就是，当电路发⽣故障的时候能够更有利于检修。

并且能够⽅便控制整体的电源，⽐如说整体停电或者整体送电，所以认识配电箱中的字母也是⾮常重要的。

下⾯我们⼀起看看⼀张⽐较规范全⾯的配电箱系统图，图中各线路和图元做了标注，我们⼀个⼀个来说明。

①是本配电箱的电⽓参数说明，相当于电⽓铭牌。

B4ALE5-1：本配电箱的编号。

其中B4指代地下4层；ALE指代应急照明配电箱；5-1，5指代本系列配电箱的编号，是第五组，1则代表其是本组配电箱的第⼀台。

Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流，它们的关系式如下：②是配电箱进线，从图中可以看出本配电箱是双路进线，⼀路常⽤电源⼀路备⽤电源。

③ T160/3P 25A，是本配电箱的进线断路器，从型号上看是施耐德T160系列的微型断路器，3P表⽰三极，额定分断电流25A。

④是双电源切换器。

当常⽤电源突然故障或停电时，通过双电源切换开关，⾃动投⼊到备⽤电源上。

⑤配电箱接⼊漏电⽕灾报警器的信号线，⼀根RVVP-4*1.0的电缆，穿20的管⼦，具体接线可以参考下图：⑥电度表。

⑦出线回路的母线。

有些⼤型配电箱会做母线排，⼩⼀点的则未必。

⑧出线回路，可以看到本配电箱出线都是单相的，L2指B相回路。

⑨熔断器，熔断器是⽤于避雷器的保护。

一、什么是配电箱配电箱是所有用户用电的总的一个电路分配箱.二、配电箱工作原理：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

三、配电箱的用途：便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

四、配电箱的分类：按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
