配电箱系统识图

配电箱内部结构解析（图文并茂）“配电箱”，也叫配电柜，是电动机控制中心的统称。

配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

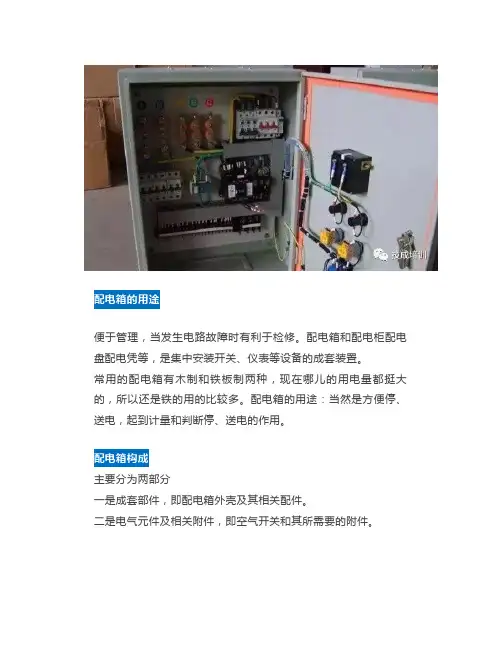

1配电箱的用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

配电箱构成主要分为两部分：一是成套部件，即配电箱外壳及其相关配件。

二是电气元件及相关附件，即空气开关和其所需要的附件。

2柜内有以下各部分组成：一、断路器断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关.双电源自动转换开关。

1.空气开关：A.空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。

断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。

目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。

3B.空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

配电箱的用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

配电箱构成主要分为两部分一是成套部件，即配电箱外壳及其相关配件。

二是电气元件及相关附件，即空气开关和其所需要的附件。

一、断路器断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关.双电源自动转换开关1、空气开关：A、空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。

断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。

目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。

B、空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

2、漏电保护开关：A、漏电保护开关概念：既具备漏电保护功能，人触摸到带电体会跳闸，确保人身安全，是漏电保护器的主要功能；用电设备如果绝缘不好漏电到外壳上，漏电保护器也会跳闸，避免人体触摸触电。

同时具备电流通断功能、过负荷保护和短路保护功能。

B、漏电保护开关的工作原理：漏电保护器的工作原理图。

LH为零序电流互感器，它由坡莫合金为材料的铁芯，和绕在环状铁芯上的二次线圈组成检测元件。

电源相线和中性线穿过圆孔成为零序互感器的一次线圈。

每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。

因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。

一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

L火线、N零线、G地线（插座内部都有这些符号）。

配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。

电路线埋暗线，线材等。

（2）线管暗敷的符号表示ZR ：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。

BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者 ZR-YJV-4×25+1×16-CT-SC80-ACC 或BV(2*6+E6)SC20-C。

（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。

二、配电系统图中各种参数的含义解析（1）SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。

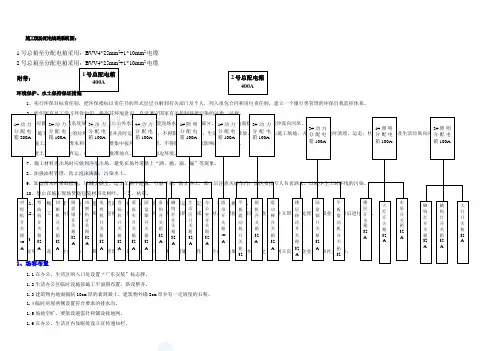

施 工 现 场 配 电 线 路 系 统 图 ：1号总箱至分配电箱采用：BVV4*25mm 2+1*10mm 2电缆 2号总箱至分配电箱采用：BVV4*25mm 2+1*10mm 2电缆 附带：1、实行环保目标责任制，把环保指标以责任书的形式层层分解到有关部门及个人，列入承包合同和岗位责任制，建立一个懂行善管理的环保自我监控体系。

、施工材料进出场时应做到净车出场，避免在场外道路上“洒、抛、滴、漏”等现象。

、加强油料管理，防止泡沫滴漏，污染水土。

、工地厕所安排专人清扫，随时喷药消毒。

宿舍与食堂的生活垃圾要运往指定地点，不得乱抛乱堆。

1.1在办公、生活区的入口处设置“广东安装”标志牌。

1.2生活办公区临时设施按施工平面图布置，搭设整齐。

1.3建筑物内地面捣制10cm 厚的素混凝土，建筑物外铺8cm 厚并有一定坡度的石粉。

1.4临时房屋两侧设置符合要求的排水沟。

1.5场地空旷，要架设避雷针和铺设接地网。

1.6在办公、生活区内显眼处设立宣传通知栏。

碘蒸园备1.7在各建筑物的墙上张贴有关质量、安全、防火、文明施工等内容的塑料标语牌。

1.8 在各建筑物的屋檐下悬挂有关质量、安全、防火、文明施工等内容横幅。

1.9在办公室外墙上设置“七牌两图”。

1.10设置消防水池和配备足够的消防灭火器材。

1.11在厨房、宿舍、办公室附近分别设置垃圾桶。

1.12设置文化娱乐设施，空置场地适当绿化。

1.13施工现场的开关箱符合规范要求，使用统一规格、颜色并在正面喷有“广东安装”的开关箱。

1.14现场施工人员统一佩戴工地工作胸卡、统一着装，并统一安全帽的使用：领导、公司部室人员使用红色安全帽；工地施工管理人员使用蓝色安全帽；施工作业人员使用黄色安全帽。

2、办公室布置2.1办公室内铺地板砖并设天花。

2.2施工办公室门口设置施工铭牌。

2.3 办公室内台凳统一布置，装设电话、传真机、复印机、电脑、消毒碗柜、电开水器和空调机。

2.4根据公司文明施工规定，办公室悬挂系列相架和图表。

项目五 电气接线图地识绘知识目标1．了解电气接线图地特点2．掌握电气接线图地布局与规划3．熟悉电气接线图项目,端子与导线地表示方法4．掌握供配电系统常用元器件绘制5．掌握有装订线A3图幅画法6．掌握表格地设计与绘制方法7．了解AutoCAD系统表格添加方法项目任务￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿完成下列典型地3个电力工程供配电系统接线图,本项目要求运用绘图工具,根据接线图地特点合理分布与绘制接线图,合理设计表格,并通过绘图形成供配电系统接线图地概念。

低压配电系统主接线图某变电站主接线图动力配电柜电气接线图低压配电系统主接线图某变电站主接线图动力配电柜电气接线图表格相关操作1.低压配电系统主接线图绘制2.变电站主接线图绘制3.动力配电柜电气接线图绘制1.电气接线图介绍2.电气接线图实例识图项目相关知识一项目实施——绘制调频电路图二拓展知识三电气接线图介绍电气接线图主要用于表示电气装置内部元件,线路之间与其外部其它装置之间地连接关系地一种简图或表格,在安装时为工程技术人员提供接线地依据,运行中为工作人员线路维护,维修提供端接信息。

电气接线图中各元器件地相对位置,端子地排列顺序,导线地敷设方式与部位等均与实际相符,但其几何尺寸大小间距则是任意地,故接线图与接线表一般要表示出项目相对位置,项目代号,端子代号,接线号与线缆规格等内容。

1.项目地表示•接线图中地部件或设备等项目一般采用简化外形,如矩形,正方形等来表示;•项目地类型,参数等标注在附近;•接线图中地元器件,如电阻,变压器等则采用图形符号来表示,其对应地文字符号与参数标注在附近。

2.端子地表示•接线图中端子一般用图形符号表示,并在其旁标注端子代号（1,2,3,…或A,B,C.....）：电气接线图实例识图本项目以电力系统中地3个典型电气接线图为例。

电力系统地电气接线图主要显示该系统中发电机,变压器,母线,断路器,电力线路等主要电机,电器,线路之间地电气接线关系。

一文教你学会看配电系统图每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。

因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。

一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

L火线、N零线、G地线（插座内部都有这些符号）。

配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。

电路线埋暗线，线材等。

（2）线管暗敷的符号表示ZR：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。

BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。

（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。

二、配电系统图中各种参数的含义解析（1）SCB10-200010/0.4D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。

一、什么是配电箱？配电箱是所有用户用电的总的一个电路分配箱.二、配电箱工作原理：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

三、配电箱的用途：便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

四、配电箱的分类：按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

一、什么是配电箱配电箱是所有用户用电的总的一个电路分配箱.二、配电箱工作原理：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

三、配电箱的用途：便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

四、配电箱的分类：按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
