火力发电工作原理及主要设备介绍-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN火力发电工作原理及主要设备介绍火力发电一般是指利用石油、煤炭和天然气等燃料燃烧时产生的热能来加热水，使水变成高温、高压水蒸气，然后再由水蒸气推动发电机来发电的方式的总称。

以煤、石油或天然气作为燃料的发电厂统称为火电厂。

火力发电站的主要设备系统包括：燃料供给系统、给水系统、蒸汽系统、冷却系统、电气系统及其他一些辅助处理设备。

火力发电系统主要由燃烧系统（以锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机、主变压器等为主）、控制系统等组成。

前二者产生高温高压蒸汽；电气系统实现由热能、机械能到电能的转变；控制系统保证各系统安全、合理、经济运行。

火力发电的重要问题是提高热效率，办法是提高锅炉的参数（蒸汽的压强和温度）。

90年代，世界最好的火电厂能把40％左右的热能转换为电能；大型供热电厂的热能利用率也只能达到60％～70％。

此外，火力发电大量燃煤、燃油，造成环境污染，也成为日益引人关注的问题。

热电厂为火力发电厂，采用煤炭作为一次能源，利用皮带传送技术，向锅炉输送经处理过的煤粉，煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽，经一次加热之后，水蒸汽进入高压缸。

为了提高热效率，应对水蒸汽进行二次加热，水蒸汽进入中压缸。

通过利用中压缸的蒸汽去推动汽轮发电机发电。

从中压缸引出进入对称的低压缸。

已经作过功的蒸汽一部分从中间段抽出供给炼油、化肥等兄弟企业，其余部分流经凝汽器水冷，成为40度左右的饱和水作为再利用水。

40度左右的饱和水经过凝结水泵，经过低压加热器到除氧器中，此时为160度左右的饱和水，经过除氧器除氧，利用给水泵送入高压加热器中，其中高压加热器利用再加热蒸汽作为加热燃料，最后流入锅炉进行再次利用。

以上就是一次生产流程。

火力发电厂的基本生产过程火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：（一）汽水系统：火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，他包括汽水循环、化学水处理和冷却系统等。

火力发电厂设备及生产运行介绍1. 简介火力发电厂是利用燃烧燃料产生高温高压蒸汽驱动汽轮机发电的电力生产设施。

火力发电厂通常由多个设备组成，包括锅炉、汽轮机、发电机、冷却塔、输电系统等。

2. 主要设备介绍2.1 锅炉锅炉是火力发电厂最关键的设备之一，主要用于将燃料燃烧产生的热能转化为蒸汽。

蒸汽的压力和温度决定了最终发电机组的出力。

锅炉通常由燃烧器、炉膛、水冷壁、过热器等部件组成，其运行稳定性对整个发电厂的正常运行至关重要。

2.2 汽轮机汽轮机是火力发电厂中的动力机械，其作用是将由锅炉产生的高温高压蒸汽转化为旋转机械能。

汽轮机通常由高压缸、中压缸、低压缸等级联组成，通过蒸汽的膨胀驱动转子旋转，产生机械功。

汽轮机的转速和功率输出对整个发电系统的运行效率有着重要影响。

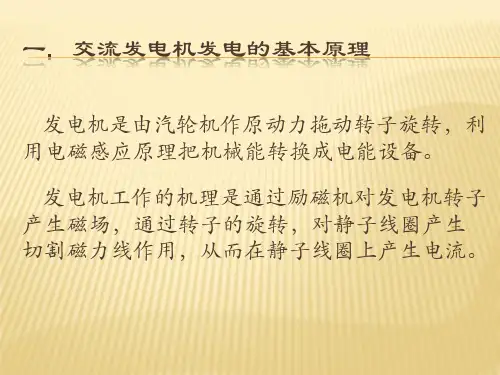

2.3 发电机发电机是将汽轮机输出的机械功转化为电能的设备，也是火力发电厂中的核心设备之一。

发电机通过感应电流产生磁场，利用磁场与转子的相对运动产生电流，最终将机械功转化为电能。

发电机的额定功率和电压决定了发电厂的发电能力和对外输电能力。

2.4 冷却塔冷却塔主要用于将汽轮机中的蒸汽冷却成水，保证循环使用。

在火力发电厂中，常见的冷却方法包括湖水冷却、江河冷却和湿冷却塔等。

冷却塔的设计和运行对于保证发电厂的热效率和环保要求至关重要。

2.5 输电系统输电系统是将火力发电厂产生的电能输送到用户端的一系列设备和装置。

这包括变电站、变压器、高压输电线路等。

输电系统的稳定性和安全性是保证电能传输质量和可靠性的关键。

3. 生产运行流程火力发电厂的生产运行流程通常包括以下几个主要步骤：1.燃料供给：火力发电厂使用各种不同的燃料，如煤炭、天然气、燃油等。

燃料供给系统将燃料输送到锅炉中进行燃烧。

2.锅炉燃烧：燃料在锅炉中经过燃烧反应，产生高温高压的燃烧气体，同时将水加热转化为蒸汽。

3.汽轮机发电：蒸汽由锅炉送入汽轮机，蒸汽的膨胀驱动汽轮机转动，产生机械功。

汽轮机通过轴将机械功传给发电机。

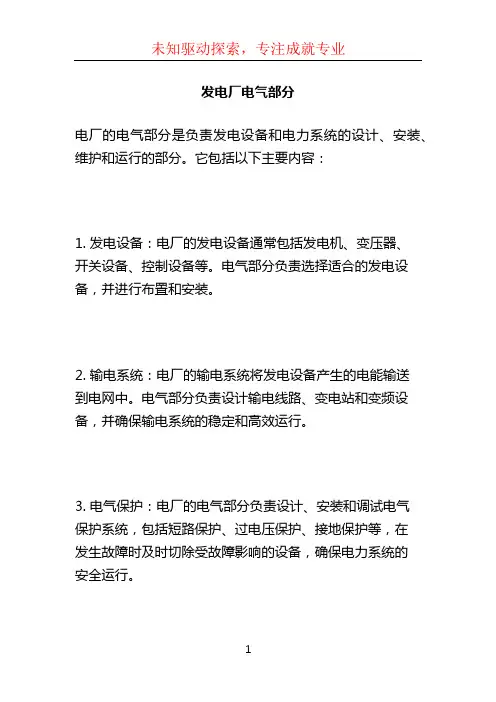

发电厂电气部分
电厂的电气部分是负责发电设备和电力系统的设计、安装、维护和运行的部分。

它包括以下主要内容：
1. 发电设备：电厂的发电设备通常包括发电机、变压器、
开关设备、控制设备等。

电气部分负责选择适合的发电设备，并进行布置和安装。

2. 输电系统：电厂的输电系统将发电设备产生的电能输送
到电网中。

电气部分负责设计输电线路、变电站和变频设备，并确保输电系统的稳定和高效运行。

3. 电气保护：电厂的电气部分负责设计、安装和调试电气
保护系统，包括短路保护、过电压保护、接地保护等，在
发生故障时及时切除受故障影响的设备，确保电力系统的
安全运行。

4. 自动化控制：电厂的自动化控制系统在发电过程中自动
控制并监测各个设备的运行状态。

电气部分负责设计和安
装自动化控制系统，包括发电机组自动启停控制、负荷调
节和电网稳定控制等。

5. 维护和运行：电气部分负责电厂发电设备的维护和运行
管理。

这包括定期检修和维护发电设备，处理故障和异常
情况，并进行设备性能监测和数据分析，以保证发电设备
的高可靠性和高效性。

总而言之，发电厂的电气部分是电厂电力系统的核心部分，负责发电设备和电力系统的设计、安装、维护和运行管理，以确保电厂稳定、可靠地发电。

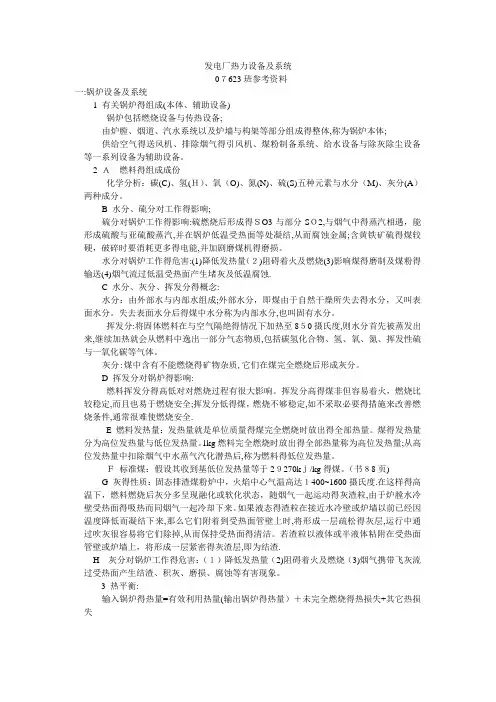

发电厂热力设备及系统0７623班参考资料一:锅炉设备及系统1 有关锅炉得组成(本体、辅助设备)锅炉包括燃烧设备与传热设备;由炉膛、烟道、汽水系统以及炉墙与构架等部分组成得整体,称为锅炉本体;供给空气得送风机、排除烟气得引风机、煤粉制备系统、给水设备与除灰除尘设备等一系列设备为辅助设备。

2 Ａ燃料得组成成份化学分析：碳(C)、氢(Ｈ）、氧（O)、氮(N)、硫(S)五种元素与水分（M)、灰分(A）两种成分。

B 水分、硫分对工作得影响;硫分对锅炉工作得影响:硫燃烧后形成得ＳO3与部分SＯ2,与烟气中得蒸汽相遇，能形成硫酸与亚硫酸蒸汽,并在锅炉低温受热面等处凝结,从而腐蚀金属;含黄铁矿硫得煤较硬，破碎时要消耗更多得电能,并加剧磨煤机得磨损。

水分对锅炉工作得危害:(1)降低发热量（２)阻碍着火及燃烧(3)影响煤得磨制及煤粉得输送(4)烟气流过低温受热面产生堵灰及低温腐蚀.C 水分、灰分、挥发分得概念:水分：由外部水与内部水组成;外部水分，即煤由于自然干燥所失去得水分，又叫表面水分。

失去表面水分后得煤中水分称为内部水分,也叫固有水分。

挥发分:将固体燃料在与空气隔绝得情况下加热至8５0摄氏度,则水分首先被蒸发出来,继续加热就会从燃料中逸出一部分气态物质,包括碳氢化合物、氢、氧、氮、挥发性硫与一氧化碳等气体。

灰分:煤中含有不能燃烧得矿物杂质,它们在煤完全燃烧后形成灰分。

D 挥发分对锅炉得影响:燃料挥发分得高低对对燃烧过程有很大影响。

挥发分高得煤非但容易着火，燃烧比较稳定,而且也易于燃烧安全;挥发分低得煤，燃烧不够稳定,如不采取必要得措施来改善燃烧条件,通常很难使燃烧安全.E 燃料发热量：发热量就是单位质量得煤完全燃烧时放出得全部热量。

煤得发热量分为高位发热量与低位发热量。

1kg燃料完全燃烧时放出得全部热量称为高位发热量;从高位发热量中扣除烟气中水蒸气汽化潜热后,称为燃料得低位发热量。

Ｆ标准煤：假设其收到基低位发热量等于2９270kｊ/kg得煤。

发电厂所需设备及部分技术参数输煤系统名称汽车卸车机，叶轮给煤机，堆取料机，带式输送机，实物校验装置，滚动筛，碎煤机各类泵，栈桥冲洗器锅炉名称磨煤机，给煤机（包括电动机），磨煤机润滑油站GBZ-63，锅炉停机泵，送风机，引风机一次风机，密封风机，电除尘器，连排扩容器，定排扩容器，暖风器及疏水箱暖风器疏水泵配电箱，电梯，煤斗振动器，一次风机入口消音器磨煤机润滑油站GBZ-63，磨煤机轴承承检修用环莲葫芦3吨，磨煤机绞笼、电机检修用电动葫芦，墙式旋臂起重机检修用电动葫芦10吨，送风机及电机检修用电动葫芦，引风机及电机检修用电动葫芦，一次风机及电机检修用电动葫芦，手拉葫芦（全厂共用），二氧化碳（磨煤机油站用），大板梁，汽包，大屋顶，过热器，后包墙，省煤器，燃煤气，锅炉，炉水循环泵，吹灰装置回转式空气预热器，双进双出钢球磨煤机，炉水泵停炉冷却水泵，磨煤机润滑油站，送风机一次风机，密封风机，电气除尘器，连续排污扩容器，定期排污扩容器，暖风器，电梯，煤斗振动器，一次风入口消音器，磨煤机润滑油油坑泵，检修起吊设施，除尘设施风机参数风量（Nm3/h）风压(Pa)电机转速（r/min）电机功率(KW)电机电压(V)额定电流（A）一次风机175 3 二次风机12 80 450 6000 53 引风机 5 0高压流化风机282 2CG-220/9.81-MX型循环流化床锅炉主要技术参数：额定蒸发量：220T/H；过热蒸汽出口压力：9.81mpa；过热蒸汽温度：540℃；给水温度：215℃；空气预热器进口空气温度20℃；排烟温度：140℃；锅炉效率：90%；锅炉设计燃料发热量：11670KJ/KG汽轮机所需部件名称：高加危急疏水扩容器，汽机快速冷却装置，凝汽器清洗装置汽机给水泵组（小汽机本体及底座、2#给水泵、前置给水泵、前置泵电机）锅炉启动给水泵组（给水泵、前置泵及电机），凝结水泵及电机，水环式真空泵及电机闭式循环泵及电机，闭式循环冷却器，开式循环泵及电机，开始循环电动滤水器汽机旁路装置（高压、低压旁路装置），除氧器循环水泵配电机，凝结水补水泵配电机排污泵配电机，闭式循环膨胀水箱，汽机房桥式起重机，工业水升压泵，辅助蒸汽联箱检修用电动、手动葫芦，氧气瓶，氮气瓶，二氧化碳瓶，氢气瓶，移动式液压机升降台，电动卷扬机，真空滤油器，发电机定子，发电机转子，水系统设备，氢系统设备，油系统设备，励磁系统设备，汽机高中压转子，油箱，主汽门、再热汽门，EH油系统，高中压缸，低压缸，低压转子，高压加热器，低压加热器，除氧器及水箱，凝汽器及水箱，凝汽器，汽轮机发电机，励磁机，小汽机，主给水泵，给水前置泵，启动给水泵，启动水前置泵凝汽器，#1高加，#2高加，#3高加，#5低加，#6低加，#7低加， #8低加，除氧器，除氧水箱，循环水泵，凝结水泵，开式泵，闭式泵，水-水交换器，水环式真空泵，除氧器缩环泵，汽机其它辅机，起重设备，汽水管道，主汽管道，再热汽管道，高压给水管道，低压管道，汽机范围定型管道55mw抽凝式汽轮机性能范围：1、输出功率：15-10000kw；2、最高转速：≤18000r/min；3、最高级数：12级进汽压力：0.35-4.9mpa；4、进气温度：145-500℃；5、最高排气压力：0.01-2.0mpa分类名称A列柱外电气设备主变，高压厂用电变压器（型号另算）起动/备用厂用变压器（型号另算）主变压器中性点接地装置接地开关（GW8-110）避雷器（FCZ-110J）电流互感器（LCWBL-35）变压器中性点抗组端子箱XW2-1离相封闭母线主回路主封闭母线Φ500×12主回路主封闭母线Φ1050×8（外壳）分支回路封闭母线Φ150×10分支回路封闭母线Φ100×5（外壳）发电机中性点接地柜电压互感器避雷器柜接地刀柜2500A发电机短路试验装置微正压充气装置主回路外壳短路板及接地装置分支回路外壳短路板及接地装置主回路穿墙板相距变换箱中性点与中性点柜连接母线电流互感器端子箱6kv共箱绝缘母线穿墙隔板共箱绝缘母线（包括户内、户外）220kv屋外配电装置SF6断路器隔离开关GW4厂用电配电装置变压器部分干式变（低压厂变）SC-1600/10干式变（公用变）SC-1600/10干式变（电除尘变）SC-1250/10干式变（检修变）SC-630/10干式变（照明变）SC-400/10油浸变（燃油变）S7-500/10 2台油浸变（循环水变）S7-1600/10 2台油浸变（化学变）S7-500/10 2台6kv配电装置主厂房6kv配电装置高压开关柜接地小车主厂房380v配电装置抽屉式低压开关柜GCK低压母线桥柴油发电机组配套电气设备检修电源箱检修车间380v配电装置低压抽屉式开关柜GCK固定分隔式开关柜GBD低压母线桥液位控制箱UQK31F检修电源箱电除尘配电装置低压抽屉式开关柜GCK检修电源箱集控室控制平台继电器屏发变组中央信号控制屏厂用电源控制屏发电组保护柜启/备变保护柜低厂变保护柜低厂公用变保护柜中央信号同期继电器屏发变组操作继电器屏启备变操作继电器屏电度表屏集中复归继电器屏厂用电源快速切换屏发变组变送器屏厂用电源变送器屏（一）、（二）汽机变送器屏（一）、（二）锅炉变送器屏微机报警装置故障录波装置保护试验电源装置柜直流系统集控楼直流系统蓄电池GCM-1200充电、浮冲电装置屏直流配电屏放电电阻及屏（电阻Z×1-1/10）网控楼直流系统蓄电池GGM-500AHA列柱外电气设备充电、浮充电装置屏直流配电屏放电电阻及屏（电阻Z×1-1/10）火灾报警系统主厂房区域火灾报警系统输煤系统火灾报警系统网控楼火灾报警系统不停电电源系统UPS柜80kVAUPC旁路稳压柜配电柜热控分类分类名称主厂房热控设备集控室设备BTG盘盘装仪表热工信号装置柜式仪表盘电动门配电箱火灾报警系统空调自控系统锅炉系统变送器热电偶及热电阻开关量仪表其它就地一次元件高参数仪表阀门保温箱风门挡板电动装置FSSS炉前设备汽机系统变送器热电偶及热电阻开关量仪表其它就地一次元件高参数仪表阀门仪表箱及接线盒气动基地调节器分散控制系统执行机构随主设备供货的热控系统DEH、TSL、ETS、MEH、MTSL、METS统称DCS系统吹灰程控工业电视胶球清洗程控旁路控制DCS系统（TXP系统，西门子）热控电源盘大机ETS柜小机ETS柜DEH柜旁路控制器MEH机柜电磁阀控制柜汽机本体保护柜锅炉报警监视器吹灰程控柜热控备用盘锅炉电动门配电箱火灾报警控制柜电缆（动力、控制）化学水处理设备名称水力循环澄清池无阀滤池多介质过滤器活性炭过滤器保安过滤器高压泵反渗透预脱盐装置阳离子交换器器除CO2阴离子交换器混合离子交换器除盐水箱除盐水泵自动加絮凝剂和助凝剂装置自动加阻垢剂装置自动加酸装置清洗装置反渗透膜元件压力容器脱硫系统分类名称吸收系统吸收塔系统吸收塔循环泵氧化风机氧化空气系统吸收塔石膏排浆系统其他辅助设备烟气系统烟道挡板补偿器增压风机GGH热交换器石灰石粉储存浆液制备及输送系统石膏处理系统石膏脱水储存废水处理系统土建部分分类名称燃料供应系统燃料系统煤场斗轮机基础输煤栈桥转运站碎煤机室汽车卸煤沟输煤附属燃油系统燃油泵房事故油池油罐基础油区防火堤及围墙卸油栈台油管道支架基础油管区管沟除灰系统柱塞泵房高架浓缩地X45灰浆泵房冲灰池灰浆池贮水池渣脱水仓基础高效澄清池基础回收水池（2个）浓缩池分配槽支架溢流水池（4个）支渣兼灰场运行管理道路运渣道路桥涵厂外灰管敷设土石方厂外灰管支墩水处理系统WaterTreatment System化学水处理系统Chemical water treatment system锅炉补给水处理室boiler feedwaterTreatments电解盐制氯间 Chloride saltelectrolysis system apartment 澄清池基础Clarifier based过滤器、清水箱基础Filters, water tankfoundation酸碱槽池、酸碱罐基础Acid-base slot pool, based on acid-base中和池neutralization pool清水池Clear water pool混凝土中间水箱The middle water tankof concrete硫酸槽池、酸碱罐基础Sulfuric acid tank pool, the basis of acid-base tank废水收集池Wastewater collection pool 虹吸滤池Siphon Filter pool离子交换器基础The basis of ionexchangerA列外侧废水收集池 A wastewatercollection tank outside the column水处理室外沟道Outdoor water channel 清水箱、过滤器基础Water tank, filtersbased计量间measured room循环水处理系统Circulating water treatment system 循环水处理室Circulating Water Treatment Room沟道Channel供水系统Watersupply system循环水系统Circulating watersystem循环水系统Circulating water system循环水泵入口前池Entrance to poolcirculating pump循环水回水沟gutter of Circulatingwater back阀门井（4座）Valve shaft (4)循环水管支墩及混凝土基础Circulating water pipe and the concrete foundationbuttress无阀滤池（1000m3/h）Valveless Filterpool(1000m 3 / h)补充水系统Add water system 雪野水库补充水系统Yukino added water system reservoir电气系统Electricalsystems煤灰配电楼Ash Distribution House通信楼Communications House中型构架Medium Frame220kV升压站地面、沟道220kV Step-upground, channel避雷针铁塔Lightning Guard Tower高压试验室High Voltage Laboratory除灰配电楼Ash Distribution House 附属生产工程Productionengineeringsubsidiary辅助生产工程Aided productionengineering材料库Materials Warehouse推煤机库Pushing the coal hangar主厂房基础The basis of the main plant锅炉基础Boiler foundation锅炉附属设备基础The basis of theboiler auxiliary汽轮发电机基础Turbine foundation汽轮发电机附属设备基础Generatorbased on ancillary equipment事故油池Oil accident pool电除尘基础The basis of electrostaticprecipitator引风机基础支架Fan base bracket烟道Flue channel烟囱Chimney电除尘配电室ESP distribution room 暖通部分HVAC parts分类Class名称Item主厂房Main plant屋顶轴流通风机JZWT Roof axial fanJZWT轴线通风机T35-11 Axis of the fanT35-11防腐轴流通风机FT35-11 Axial FanFT35-11 anti-corrosion风冷柜式空调机LF7WC3.0KWLF7WC3.0KW电暖气Electric Heating固定式风机DZ-12 Fixed fan DZ-12固定式真空吸尘器Fixed VacuumCleaner筒形风帽（国标T611）Cylindrical hood(GB T611)集控楼ControlBuilding水冷冷水机组Water-cooled chiller冷水泵SB-X65-50-150K Cold waterpump SB-X65-50-150K冷却水泵SB-X65-50-160K Coolingwater pump SB-X65-50-160K热水循环泵SSB-X50-32-145K Hotwater circulating pump自动定压补水装置JHNGP1.0×1-50DLAutomatic constant pressure waterinstallment JHNGP1.0 × 1-50DL软化补水管道泵ISG32-125 Softeningreplenishment pipeline pump ISG32-125汽水热交换器FP500-2.5QSSteam heat exchanger FP500-2.5QS组合式空气处理机组RH070740 Modularair handling units RH070740组合空气处理机组RH080860Combination of air handling unitsRH080860封闭式冷却塔SM×LⅡ70 Closed coolingtower SM × L Ⅱ 70组合式空气处理机组KCW108MZ Modularair handling units KCW108MZ立柜式风机盘管G-5.6-D Closet fan coilG-5.6-D组合式新风机组KCW145MZ Combinedfresh air unit KCW145MZ组合式新风机组KCW265MI Combinedfresh air unit KCW265MI排烟风机HTF Exhaust fan HTF轴流通风机T35-11 T35-11 Axial Fan防暴轴流通风机BT35-11 BT35-11 axialfan riot防腐轴流通风机FT35-11 anti-corrosionAxial Fan FT35-11轴流通风机T35-11 T35-11 Axial Fan轴流通风机Axial Fan其它建筑暖通设备Other buildingHVAC equipment。

第二部分发电厂热力系统介绍仪控技术员，一般从事锅炉、汽机、DCS、外围这几个专业的仪控技术工作。

作为技术员，首先得清楚这台机组的工作流程，也就是热力系统。

我们热工的系统图，也就是在机务的流程图基础上，标注上热工仪表及控制设备。

这一讲我们简单介绍火力发电厂的热力系统及热工设备。

1、系统流程火力发电厂是将燃料（煤、油、天然气）的化学能转变为热能和电能的工厂。

基本的热力系统图见下图：储存在储煤场中的原煤由输煤设备从储煤场送到锅炉的原煤斗中，再由给煤机送到磨煤机中磨成煤粉。

合格的煤粉由热二次风送到锅炉本体的喷燃器，由喷燃器喷到炉膛内燃烧。

燃烧的煤粉放出大量的热能将炉膛四周水冷壁管内的水加热成汽水混合物。

混合物被锅炉汽包内的汽水分离器进行分离（目前一般用汽水分离器、储水箱替代汽包及下降管），分离出的水经下降管送到水冷壁管继续加热，分离出的蒸汽送到过热器，加热成符合规定温度和压力的过热蒸汽，经管道送到汽轮机作功。

过热蒸汽在汽轮机内作功推动汽轮机旋转，汽轮机带动发电机发电，发电机发出的三相交流电通过发电机端部的引线经变压器什压后引出送到电网。

在汽轮机内作完功的过热蒸汽被凝汽器冷却成凝结水，凝结水经凝结泵送到低压加热器加热，然后送到除氧器除氧，再经给水泵送到高压加热器加热后送到锅炉继续进行热力循环。

再热式机组采用中间再热过程，即把在汽轮机高压缸做功之后的蒸汽，送到锅炉的再热器重新加热，使汽温提高到一定温度后，送到汽轮机中压缸继续做功。

2、锅炉主要系统1）汽水系统：锅炉的汽水系统的主要功用是接受燃料的热能，提升介质的热势能，增压增温，完成介质的状态转换。

2）烟风系统：提供锅炉燃烧的氧气，带动干燥的燃料进入炉膛，维持炉膛风压以稳定燃烧。

3）制粉系统：完成燃料的磨碎、干燥。

使之形成具有一定细度和干燥度的燃料，并送入炉膛。

4）其它辅助系统：包括燃油系统、吹灰系统、火检系统、除灰除渣系统等。

3、锅炉主要设备1）锅炉本体：锅炉设备是火力发电厂中的主要热力设备之一。

新建电厂并网接入系统所需材料1.电厂设备：为了建设一个电厂，并网接入系统的第一步是选择合适的电厂设备，这包括发电机、逆变器、变压器、开关设备等。

发电机是产生电力的核心设备，可以选择燃煤发电机组、燃气发电机组、风力发电机组、太阳能发电机组等。

逆变器是将直流电转化为交流电的设备，用于注入电网。

变压器用于升压或降压，确保电能传输的安全可靠。

开关设备用于电能的分配和控制。

2.并网接入系统设备：并网接入系统主要包括电力监控系统、电力输送系统和电力保护系统。

电力监控系统用于实时监测电厂的电力输出情况和电网的运行状态，包括发电功率、电压、电流等参数。

电力输送系统用于传送电力到电网中，包括输电线路、电缆等设备。

电力保护系统用于保护电厂设备和电网设备的安全运行，包括过载保护、短路保护、接地保护等。

3.电力调度系统：电力调度系统用于对电厂进行运行管理和调度控制，包括发电计划的制定、发电设备的运行控制、电力调度的监控等。

电力调度系统可以实现电网和电厂之间的信息交互和远程控制，提高电力系统的安全性和稳定性。

4.电力传输线路：电力传输线路是连接电厂与电网的纽带，将电能从电厂输送到用户。

电力传输线路包括高压输电线路和配电线路，高压输电线路主要是输送电力到各个变电站，而配电线路则将电力送达用户终端。

电力传输线路的材料包括输电线路杆塔、电缆等。

5.电气设备：除了发电设备和并网接入系统设备外，还需要其他电气设备来支持电厂的运行。

例如，配电柜、控制柜、配电变压器等设备用于电力的分配和控制；电气仪表用于对电力参数的测量和监测；电气连接器、电缆以及电气配件等用于电力系统的连接和附属设备。

除了以上所述的主要材料和设备，还需要相关的建筑材料、办公设备、工具和安全设备等。

此外，还需要办理相关的审批手续，如申请建设工程规划许可证、环境影响评价报告等。

总之，新建电厂并网接入系统所需材料非常复杂，需要综合考虑电厂的发电方式和规模、电网的运行要求以及相关的法规和标准等因素，以确保电厂能够顺利并网并稳定运行。

火力发电厂辅助设备及系统1. 简介火力发电厂是一种常见的发电方式，其主要通过燃烧煤炭、油气等燃料来产生热能，再将热能转化为机械能，最终驱动发电机发电。

为了保证火力发电厂的正常运行和高效发电，需要配备一系列辅助设备及系统。

2. 辅助设备2.1 燃料供应系统燃料供应系统是火力发电厂的重要组成部分，主要由燃料储存设备、给煤机和煤磨机组成。

燃料储存设备通常包括煤仓和油气回收罐，用于存储煤炭和油气等燃料。

给煤机是将煤炭从煤仓输送到锅炉燃烧室的设备，常见的给煤机有刮板式和链斗式。

煤磨机用于将煤炭磨成粉状，提高燃烧效率。

2.2 锅炉系统锅炉系统是火力发电厂的核心设备，主要由炉膛、燃烧器和换热面等组成。

炉膛是燃烧煤炭等燃料的地方，燃烧器主要用于喷入燃料并调节燃料的供应量和燃烧风量。

换热面是将燃烧产生的热能传递给水蒸气的部分，常见的换热面有水冷壁、过热器和再热器等。

2.3 脱硫脱硝系统脱硫脱硝系统是火力发电厂的环保设备，主要用于减少燃煤发电对大气环境的污染。

脱硫处理主要采用湿法石膏法和半干法法，通过喷氢氧化钠溶液或石膏浆液与烟气中的二氧化硫反应，将其转化为硫酸钙沉淀物。

脱硝处理主要采用选择性催化还原法和选择性非催化还原法，通过添加催化剂或直接喷射氨水来使烟气中的氮氧化物发生化学反应，转化为氮和水。

2.4 除尘系统除尘系统用于去除燃煤发电过程中产生的大颗粒烟尘和微颗粒烟尘，以减少对环境的污染。

除尘系统主要包括电除尘器和布袋除尘器两种形式。

电除尘器利用高压直流静电场的作用，使带电颗粒被吸附在电极上，然后由振动装置或电击机进行脱附。

布袋除尘器则利用纤维布袋的过滤作用，将颗粒物截留在布袋表面。

3. 辅助系统3.1 水处理系统水处理系统是火力发电厂的重要辅助系统，主要用于处理供给锅炉的给水。

水处理系统一般包括除氧器、给水泵、软化水设备和循环水处理设备等。

除氧器用于去除给水中的气体和溶解氧，以减少管道和锅炉的腐蚀。

给水泵用于将处理后的给水供给锅炉。

发电厂及变电站电气设备介绍1. 引言发电厂和变电站是电力系统中至关重要的组成部分，它们负责将能源转化为电能并进行传输和分配。

在电气设备中，发电厂和变电站的电气设备起到了至关重要的作用。

本文将介绍发电厂和变电站的电气设备的功能、类型以及其在电力系统中的作用。

2. 发电厂电气设备发电厂的电气设备主要包括发电机、变压器、开关设备和保护设备。

2.1 发电机发电机是发电厂的核心设备，它将机械能转化为电能。

发电机主要由转子、定子和励磁系统组成。

转子由电枢线圈和磁极组成，定子则包括定子线圈和定子铁芯。

励磁系统负责提供发电机所需的恒定磁场。

发电机的输出电压和频率取决于转速和励磁电流的大小。

2.2 变压器变压器是将发电机产生的电能进行升压或降压的设备。

它由主绕组、副绕组和铁芯构成。

发电厂的发电机产生的电能通常为低压，变压器将其升压以便传输更长距离。

在电力系统中，多级变压器也用于降压以适应不同负荷需求。

2.3 开关设备开关设备用于控制电力系统中电流的流动。

它们包括断路器、隔离开关、负荷开关等。

断路器用于打开或关闭电路，并在电流过载时自动切断电流。

隔离开关用于隔离电路以进行检修和维护。

负荷开关则用于控制负荷的连接和断开。

2.4 保护设备保护设备用于监测电力系统中的故障并保护设备和人员安全。

它们包括继电器、保护开关、电流互感器等。

继电器是用于检测电流、电压等参数的电气装置，当参数超过设定值时，继电器将触发保护开关切断电路。

电流互感器用于测量电流，以便进行保护和控制。

3. 变电站电气设备变电站的电气设备主要包括变压器、隔离开关、断路器等。

3.1 变压器变电站中的变压器与发电厂中的变压器类似，用于升压或降压输电。

变电站通常存在多级变压器，以便适应不同电压等级的要求。

3.2 隔离开关隔离开关用于在变电站中隔离和维护电缆或设备。

它们提供了安全的工作环境，并防止故障扩散到其他部分。

3.3 断路器变电站中的断路器用于切断电路。

与发电厂中的断路器类似，变电站断路器能够在电流过载或短路时快速切断电流，以防止设备损坏和人员受伤。
