发电厂及电力系统的主要电气设备和作用

发电厂变电站电气设备引言发电厂变电站是一个重要的能源基础设施，主要用于将发电厂产生的电能变换为适合输送和分配的电能。

电气设备是发电厂变电站的核心组成部分，负责将电能进行各种电压等级的变换和保护。

本文将介绍发电厂变电站常见的电气设备及其功能。

主要电气设备发电变压器发电变压器是发电厂变电站中最重要的电气设备之一。

其主要功能是将发电机产生的低电压变换为高电压，以便输送到远距离的用户。

发电变压器一般由高压侧和低压侧组成，通过电磁感应的原理进行电能的变换。

高压断路器高压断路器是发电厂变电站中用于保护电力设备免受过电压和短路故障的电气设备。

当电力设备发生短路故障或过电压时，高压断路器会迅速切断电路，以防止更严重的设备损坏或事故发生。

低压断路器低压断路器是发电厂变电站中的另一种重要电气设备，用于保护低压电路和用户设备。

低压断路器一般是通过过载保护和短路保护来保护电力设备免受电流过载和短路故障的损害。

继电器继电器是发电厂变电站中一个重要的电气控制设备，用于控制和保护电力系统的运行。

继电器可以根据电力系统的工作状态，通过电磁吸合或释放的方式来控制电路的开关状态。

常见的继电器包括过流继电器、欠电压继电器和过温继电器等。

变压器保护装置变压器保护装置是用于对发电变压器进行保护的电气设备。

它可以监测变压器的电流、温度和油位等参数，并在发现异常情况时及时切断电路，以保护变压器免受损坏。

其他电气设备除了上述几种主要的电气设备外，发电厂变电站还包括其他一些辅助设备和辅助电气设备，如电流互感器、电压互感器、避雷器、接地装置等。

这些设备在保证电力系统的安全运行和电能的高效利用方面起到重要作用。

总结发电厂变电站电气设备是保证电力系统供电可靠性和安全性的关键设备。

发电变压器、高压断路器、低压断路器、继电器和变压器保护装置是发电厂变电站中常见的主要电气设备。

此外，还有一些辅助设备和辅助电气设备用于支持电力系统的正常运行和保护。

了解这些电气设备的功能和作用，有助于我们更好地理解和维护发电厂变电站。

发电厂及变电站电气设备1. 背景介绍发电厂和变电站是电力系统中重要的组成部分，负责将发电机产生的电能进行输送、分配和转换，以满足不同区域的用电需求。

其中，电气设备扮演着关键角色，包括发电机、变压器、开关设备等。

本文将介绍发电厂及变电站中常见的电气设备。

2. 发电机发电机是发电厂的核心部件，负责将机械能转化为电能。

根据不同的发电方式，发电机可以分为热力发电机、水力发电机、风力发电机等。

在热力发电厂中，发电机通常由蒸汽涡轮驱动，使发电机转子旋转，产生交流电能。

而在水力和风力发电厂中，利用水力或风力驱动发电机产生电能。

发电机主要由定子和转子两部分组成。

其中，定子为固定部分，包含电枢绕组，负责产生磁场。

转子则为旋转部分，包含永磁体或电磁绕组，在定子的磁场作用下产生感应电动势。

发电机的输出电压、电流和频率取决于转子的转速和定子的磁场。

3. 变压器变压器在发电厂及变电站中起到关键的电能转换和输送作用。

它能将高电压转换为低电压，或将低电压转换为高电压。

变压器主要由铁芯和绕组组成。

铁芯由硅钢片叠压而成，主要用于增加磁通密度和减少能量损耗。

绕组由导线缠绕而成，分为一次绕组和二次绕组。

一次绕组连接到输入电源，二次绕组则连接到输出负载。

变压器通过磁感应原理将输入电压的能量传递到输出电路中，保证电能的正常传输。

变压器可以根据功率级别分为干式变压器和油浸式变压器，根据使用场景可分为发电厂变压器和变电站变压器。

它们在电力系统中起到电压升降和电能输送的重要作用。

4. 开关设备开关设备用于控制、保护和隔离电力系统中的各个部分。

它们在发电厂及变电站中起到关键的安全性和可靠性保障作用。

常见的开关设备包括断路器、隔离开关和负荷开关。

断路器主要用于开关电路和保护电气设备，其内部配有电流保护和过压保护装置。

隔离开关用于隔离电气设备，确保设备的安全维护和修理。

负荷开关用于接通或切断负载电路，控制电气设备的供电状态。

开关设备的选型和设计要根据电力系统的需求及特点来确定。

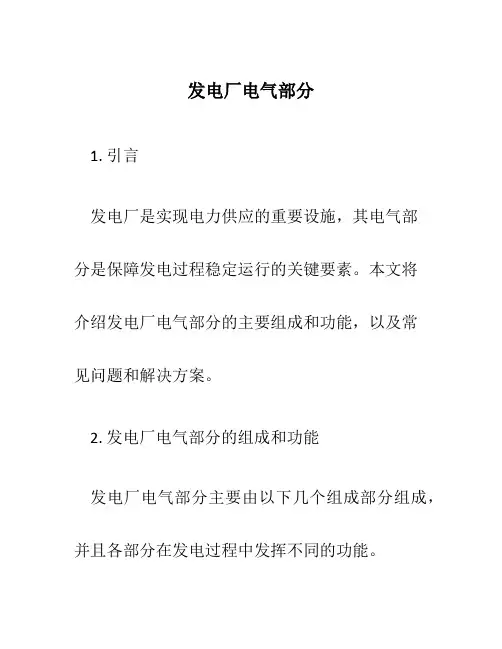

发电厂电气部分1. 引言发电厂是实现电力供应的重要设施，其电气部分是保障发电过程稳定运行的关键要素。

本文将介绍发电厂电气部分的主要组成和功能，以及常见问题和解决方案。

2. 发电厂电气部分的组成和功能发电厂电气部分主要由以下几个组成部分组成，并且各部分在发电过程中发挥不同的功能。

2.1 发电机发电机是发电厂的核心设备，其主要功能是将机械能转化为电能。

发电机通常由转子和定子组成，通过磁场的作用将机械能转化为电能。

发电机的选择和设计将直接影响发电厂的发电能力和效率。

2.2 变压器变压器在发电厂的电气系统中扮演着重要的角色。

其主要功能是将发电机产生的高电压电能转换为输送电网所需的电压。

变压器在发电厂内部负责升压，将发电机输出的低电压升压为输电线路所需的高电压，以降低输电过程中的能量损耗。

2.3 开关设备开关设备用于控制和保护发电厂的电气设备。

其主要功能是在需要时开关电路，以及在发生故障时切断电路以保护设备。

开关设备通常包括断路器、接触器等，其选择和布置将影响发电厂的运行安全性和可靠性。

2.4 控制系统控制系统是发电厂的大脑，负责监控和控制发电厂的各个电气设备，以保证正常运行。

控制系统通常由计算机控制和监测设备组成，通过采集和处理各种传感器的信号，实现对发电厂的自动控制和运行参数调节。

2.5 电力负荷管理系统电力负荷管理系统用于监测和管理对发电厂的供电需求。

其主要功能是根据实时负荷情况调整发电机的运行，并控制发电量以满足用电需求。

电力负荷管理系统还负责优化发电厂的运行，以提高发电效率和节约能源。

3. 发电厂电气部分的常见问题和解决方案在发电厂的电气部分运行过程中，常会遇到一些问题，以下是一些常见问题及其解决方案。

3.1 电气设备故障在发电厂的电气设备中，由于长时间运行和其他外部因素的影响，可能会发生各种故障。

解决这些故障的关键是对设备进行定期的检修和维护，及时发现并解决潜在问题。

3.2 过载和短路问题过载和短路是发电厂电气部分常见的问题，其产生的原因可能是设备运行过程中负荷过大或电路设计不合理。

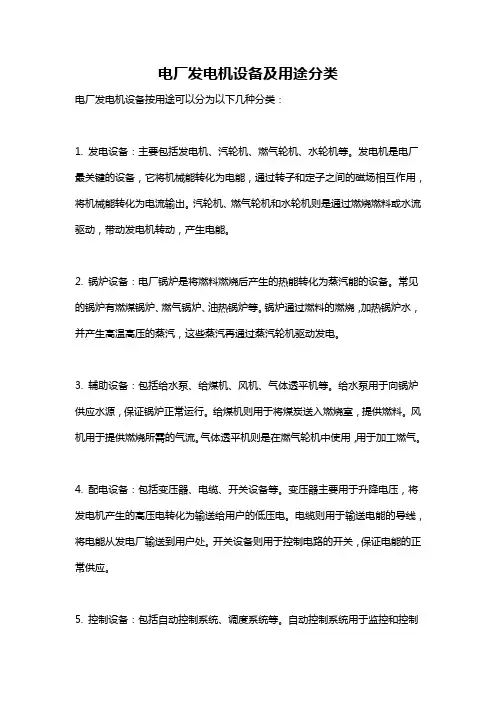

电厂发电机设备及用途分类电厂发电机设备按用途可以分为以下几种分类：1. 发电设备：主要包括发电机、汽轮机、燃气轮机、水轮机等。

发电机是电厂最关键的设备，它将机械能转化为电能，通过转子和定子之间的磁场相互作用，将机械能转化为电流输出。

汽轮机、燃气轮机和水轮机则是通过燃烧燃料或水流驱动，带动发电机转动，产生电能。

2. 锅炉设备：电厂锅炉是将燃料燃烧后产生的热能转化为蒸汽能的设备。

常见的锅炉有燃煤锅炉、燃气锅炉、油热锅炉等。

锅炉通过燃料的燃烧，加热锅炉水，并产生高温高压的蒸汽，这些蒸汽再通过蒸汽轮机驱动发电。

3. 辅助设备：包括给水泵、给煤机、风机、气体透平机等。

给水泵用于向锅炉供应水源，保证锅炉正常运行。

给煤机则用于将煤炭送入燃烧室，提供燃料。

风机用于提供燃烧所需的气流。

气体透平机则是在燃气轮机中使用，用于加工燃气。

4. 配电设备：包括变压器、电缆、开关设备等。

变压器主要用于升降电压，将发电机产生的高压电转化为输送给用户的低压电。

电缆则用于输送电能的导线，将电能从发电厂输送到用户处。

开关设备则用于控制电路的开关，保证电能的正常供应。

5. 控制设备：包括自动控制系统、调度系统等。

自动控制系统用于监控和控制发电设备的运行状态，保证电厂的安全、稳定运行。

调度系统则是电厂的大脑，负责协调和安排发电机的输出功率，保证电网的平衡。

总的来说，电厂发电机设备主要包括发电设备、锅炉设备、辅助设备、配电设备和控制设备。

这些设备协同工作，将燃料的能量转化为电能，并将其供应给用户。

它们共同构成了电厂发电系统的核心部分，保证了人们的电力需求得到满足。

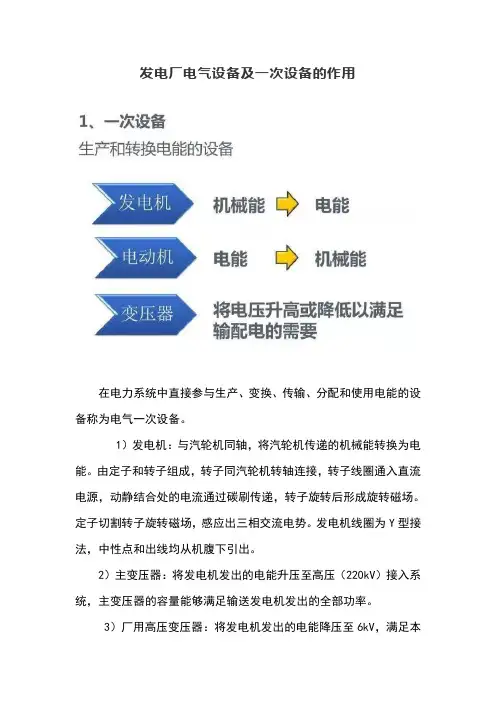

发电厂电气设备及一次设备的作用在电力系统中直接参与生产、变换、传输、分配和使用电能的设备称为电气一次设备。

1）发电机：与汽轮机同轴，将汽轮机传递的机械能转换为电能。

由定子和转子组成，转子同汽轮机转轴连接，转子线圈通入直流电源，动静结合处的电流通过碳刷传递，转子旋转后形成旋转磁场。

定子切割转子旋转磁场，感应出三相交流电势。

发电机线圈为Y型接法，中性点和出线均从机腹下引出。

2）主变压器：将发电机发出的电能升压至高压（220kV）接入系统，主变压器的容量能够满足输送发电机发出的全部功率。

3）厂用高压变压器：将发电机发出的电能降压至6kV，满足本机组发电需要。

4）启备变：机组启动和事故时的备用电源。

在6kV母线上有两台电源开关，一台工作、一台备用，工作和备用之间有快速切换装置，保证母线上的设备连续、可靠的工作。

5）励磁变：接在发电机的出口，降压后接入整流柜，整流后通过碳刷接入发电机的转子线圈，形成旋转磁场。

整流柜输出电流的大小通过励磁调节装置进行调节，使发电机在额定电压下运行。

6）断路器：接通和断开设备的负荷电流，并能迅速切断故障电流保护电气设备。

具有灭弧能力。

根据灭弧方式分为真空断路器、SF6断路器等。

7）隔离开关：不能断开正常负荷电流，更不能断开短路电流，主要的作用是在电气设备检修时，形成明显可见的断开点；接通或断开励磁电流不超过规定的空载变压器回路及电容电流不超过规定的空载线路；与断路器配合或单独完成一些倒闸操作。

8）电流、电压互感器：互感器的原理和变压器相似，电压互感器将高电压变为低电压（一般为100V），电流互感器将大电流变为小电流（一般为1～5A），供测量、控制和继电保护使用。

9）母线：汇集和分配电能的设备。

10）接地线：检修人员检修设备时，为防止设备突然来电对人员造成伤害，在需要检修的设备上安装接地线，接地线为三相短路接地。

11）避雷器：消除感应、谐振、操作、侵入等原因引发的过电压，保护电气设备绝缘不受损坏。

发电厂主要设备及其功能能源是人类社会赖以存在和发展的重要物质条件,从其形成条件上可分为一次能源和二次能源。

煤、石油、天然气等可以直接从自然界获得，它们是一次能源。

便于直接利用、热效率低、不利于运输和储藏等。

于是，人们将一次能源转换为二次能源，如电能，蒸 汽，汽油等，以使能源得以充分利用，并且能方便地转换为社会所需要的各种形式的能。

然而一次能源 向二次能源转换需要一定的条件，并且要在一定的设备或系统中实现。

因此，将天然能源转化为电能的发电厂也就应运而生了。

按输入能源形式及转换过程的不同可将发电厂分为火电厂、水电厂、核电厂及图1火力发电厂的主要设备、在发电厂中，实现“燃料”能量释放、传递和向机械能形成转换的系统和设备称作发电厂的动力部分，主要有锅炉设备、汽轮机设备、水轮机设备和核反应堆。

1. 锅炉设备 是火力发电的三大主机设备中最基本的能量转换装置。

但一次能源有其自身的不足和局限性，如不其他形式电厂。

下面我们将结合图1给出的典型火力发电厂的设备构成进行简要说明。

HHnHHnuT T T ==I |-* 毗线A 、 —汽机抽汽V 3f 丨I 涪水;它的主要作用是使经过预处理燃 罄料（煤、油、气等）的化学能通过燃烧释放出高温热能，并最终把给水加热成高温、高压过热蒸汽供给汽轮机1。

锅炉设备由锅炉本体和辅助设备构成。

本体包括汽水系统和燃气系统。

辅助设备包括通风设备、燃料运输设备、给水设备、除灰设备及除尘设备等。

在此，通过对汽水系统和燃气系统关键部分的简要说明，并且结合燃煤火力发电厂中能量流程图我们可对锅炉设备有更深刻的了解。

⑴炉膛即燃烧室是燃料与空气充分混合后，进行完全燃烧的地方。

⑵在汽包中通过内部汽水分离器将来自蒸汽管的汽水进行分离。

⑶过热器是对来自汽包的饱和蒸汽进行加热的装置，一般放在燃烧气体的通路中。

⑷再热气是为了提高效率和防止汽轮机叶片腐蚀，把在汽轮机高压缸做过功的低温低压蒸汽再送到锅炉中加热，后送到汽轮机的中压缸及低压缸去做功的装置。

发电厂电气部分1. 引言本文档旨在详细描述发电厂的电气部分，包括发电机、变压器、开关设备以及配电系统等方面的内容。

发电厂的电气部分是电力生产的重要组成部分，其安全稳定运行对于保障电力供应具有至关重要的意义。

2. 发电机发电机作为发电厂的核心设备之一，负责将机械能转化为电能。

在发电厂中，常见的发电机类型包括同步发电机和异步发电机。

发电机的工作原理是利用电磁感应产生电动势，从而实现电能的转换。

2.1 同步发电机同步发电机与电网同步运行，其转速与电网频率同步。

在发电厂中，同步发电机一般连接到励磁设备，通过调节励磁电流来控制发电机的输出电压和无功功率。

同步发电机具有稳定性好、调节性能强等优点，在大型发电厂中得到广泛应用。

2.2 异步发电机异步发电机与电网非同步运行，其转速稍低于电网频率。

在发电厂中，异步发电机一般用于小型发电单元和备用电源。

由于异步发电机结构简单、运行可靠，因此在一些特殊情况下，如突发事故停电后的紧急供电，异步发电机能够快速启动并提供电源。

3. 变压器变压器是发电厂电气部分中的重要设备，主要用于将发电机输出的电能进行变压升高或降低，并通过电网向用户进行输送。

发电厂中常用的变压器包括发电机变压器、主变压器和配电变压器。

3.1 发电机变压器发电机变压器用于将发电机产生的电能进行升压，以满足输送电网所需的电压水平。

发电机变压器在电气系统中承担着电压调节和功率传输的重要作用。

3.2 主变压器主变压器用于将发电厂产生的电能升压到适合输送至远距离的高压电网，并在电网中进行电能输送。

主变压器具有大容量、高稳定性和高可靠性的特点，对于保障电力供应的连续性具有重要意义。

3.3 配电变压器配电变压器用于将电能从电网进一步分配给用户。

发电厂中的配电变压器通过降低电压水平，实现对电能的细分输送。

配电变压器能够将电能输送到具体的用电设备，满足用户对不同电压等级的需求。

4. 开关设备开关设备在电气系统中起到连接、切断电路的作用，以及保护电气设备的安全运行。

电气设备在电力系统中的应用随着现代社会的不断发展，电力已成为我们生活中不可或缺的一部分。

电力系统作为电能传输和配电的重要组成部分，电气设备在其中扮演着至关重要的角色。

本文将探讨电气设备在电力系统中的应用，深入了解其功能和作用。

一、电气设备的分类和功能电气设备根据其功能和作用可分为输电设备、配电设备和终端设备三类。

其中，输电设备主要负责将电能从发电厂经过变电站、变电设备输送到各个配电站或用户终端；配电设备则将高压电能转换为低压电能，并通过开关、保护装置等进行配电控制和保护；终端设备则直接为用户提供电能，如家庭用电器、商业用电设备等。

具体来说，输电设备包括变电站、高压变电设备、输电线路等。

变电站是电力系统中一个重要的组成部分，负责将发电厂产生的高压电能通过变压器进行转换和降压，然后输送到各个配电站。

高压变电设备主要包括变压器、高压断路器等，用于实现电能的变换、隔离和分配。

输电线路则是负责将输送的电能从变电站输送到各个配电站或用户终端的传输线路。

配电设备包括开关设备、保护装置、仪表和计量设备等。

开关设备主要用于配电系统的控制和操作，包括断路器、负荷开关等。

保护装置用于对电力系统进行监测和保护，如短路保护装置、过载保护装置等。

仪表和计量设备则用于对电能的测量和计量，如电能表、电压表、电流表等。

终端设备是最直接与用户接触的设备，主要为用户提供电能。

家庭用电器如电灯、电视机、电冰箱等属于终端设备的范畴。

二、电气设备的安全性和可靠性在电力系统中，电气设备的安全性和可靠性至关重要。

首先，电气设备需要具备良好的绝缘性能，以防止触电事故的发生。

其次，电气设备需要具备良好的导电性能，以保证电能的传输和分配能够顺利进行。

另外，电气设备还需要具备良好的耐热性、耐候性和抗腐蚀性能，以应对各种复杂的工作环境。

为确保电气设备的安全性和可靠性，需要进行严格的检测和测试。

常见的检测手段包括绝缘测试、耐压试验、接地测试等。

这些测试能够全面评估电气设备的性能，并及时发现潜在的问题，采取相应的措施进行修复。

电力系统的组成及功能;
电力系统是由多个组成部分组成的，它们共同完成将电能从发电厂传输到终端用户的功能。

以下将详细介绍电力系统的组成及其功能。

一、发电厂
发电厂是电力系统的起点，它通过能源转换将非电能转化为电能。

发电厂可以利用多种能源，如化石燃料、水力、风能、太阳能等，将能源转化为机械能或热能，再通过发电机将其转化为电能。

发电厂的主要功能是稳定可靠地供应电力。

二、输电系统
输电系统是连接发电厂和配电系统的桥梁，它主要由输电线路、变电站和变压器组成。

输电线路是将发电厂产生的高压电能传输到各地的关键部件，它们通常由高压输电塔和导线组成。

变电站则起到电能转换和分配的作用，通过变压器将高压电能转换为适合输送的中压或低压电能。

三、配电系统
配电系统是将输电系统输送的电能分配给各个终端用户的系统，它主要由配电变压器、配电线路和配电设备组成。

配电变压器起到将输电系统的中压或低压电能转换为适合用户使用的低压电能的作用。

配电线路则将电能从变压器传输到各个用户，配电设备则起到保护电路和控制电能流动的作用。

四、用电设备
用电设备是电力系统的终端用户，它们包括家庭、企事业单位、工厂等各种场所。

用电设备的功能各不相同，可以是照明设备、电动机、电热器具等。

通过电力系统供电，这些设备可以正常运行，满足人们的生活和工作需求。

以上是电力系统的主要组成及其功能。

电力系统的建立和运行，为人们提供了稳定可靠的电力供应，支撑着现代社会的各个方面。

它的重要性不可忽视，也需要不断发展和改进，以适应未来的需求。

通过电力系统，人类的生活将变得更加便利和舒适。

发电厂变电所电气设备1. 背景发电厂变电所电气设备是指发电厂和变电所中安装和投运的各种电气设备，包括变压器、开关设备、保护设备、仪表及监控系统等。

这些设备的正常运行对于电力系统的可靠运行至关重要。

2. 变压器变压器是电力系统中最常用的电气设备之一。

在发电厂和变电所中，变压器的主要作用是改变高压电能到中压或低压电能，或者将中压电能升高到高压电能，以满足不同电力系统的需要。

变压器的种类很多，包括油浸式变压器、干式变压器、全封闭绝缘体变压器等。

各种变压器的特点和适用范围不同，在选择时需要综合考虑电力系统的要求、环境条件等多方面因素。

3. 开关设备开关设备是发电厂和变电所中最基础的电气设备之一。

它们的主要作用是在电力系统中进行控制和保护。

开关设备的种类有很多，包括低压断路器、高压断路器、接触器等。

这些设备在电力系统的不同级别中都有应用，从属于不同的主电路和支路。

开关设备的选择需要根据实际需求进行，同时需要确保设备的质量和可靠性。

4. 保护设备保护设备是电力系统中必不可少的设备之一。

它们的主要作用是监控电力系统的运行状态，一旦出现故障或异常，及时进行断开电路或保护，防止电力系统发生大规模故障。

保护设备的种类很多，包括过电压保护、欠电压保护、过流保护等。

这些保护设备都有各自的工作原理和适用范围，在选择时需要根据实际需要进行综合考虑。

5. 仪表及监控系统仪表及监控系统是电力系统中用于监控和管理各种电气设备工作状态和电力系统运行状态的重要设备。

它包括各种电力仪表、采样器、数据处理系统等。

在发电厂和变电所中，仪表及监控系统的作用非常重要，可以及时发现和处理电力系统中的故障和异常情况，从而保证电力系统的安全和可靠运行。

6.发电厂变电所电气设备是电力系统中最重要和最基础的设备之一。

它们的工作直接影响电力系统的运行和可靠性。

在选择电气设备时，需要根据实际需要和环境条件进行综合考虑，选择适合的设备，并保证设备的质量和可靠性。

电力系统1．电力系统的组成及其作用电力系统是由发电厂、输电网、配电网和电力用户组成的整体，是将一次能源转换成电能并输送和分配到用户的一个统一系统。

输电网和配电网统称为电网，是电力系统的重要组成部分。

发电厂将一次能源转换成电能，经过电网将电能输送和分配到电力用户的用电设备，从而完成电能从生产到使用的整个过程。

电力系统还包括保证其安全可靠运行的继电保护装置、安全自动装置、调度自动化系统和电力通信等相应的辅助系统（一般称为二次系统）。

输电网是电力系统中最高电压等级的电网，是电力系统中的主要网络（简称主网），起到电力系统骨架的作用，所以又可称为网架。

在一个现代电力系统中既有超高压交流输电，又有超高压直流输电。

这种输电系统通常称为交、直流混合输电系统。

配电网是将电能从枢纽变电站直接分配到用户区或用户的电网，它的作用是将电力分配到配电变电站后再向用户供电，也有一部分电力不经配电变电站，直接分配到大用户，由大用户的配电装置进行配电。

在电力系统中，电网按电压等级的高低分层，按负荷密度的地域分区。

不同容量的发电厂和用户应分别接入不同电压等级的电网。

大容量主力电厂应接入主网，较大容量的电厂应接入较高压的电网，容量较小的可接入较低电压的电网。

配电网应按地区划分，一个配电网担任分配一个地区的电力及向该地区供电的任务。

因此，它不应当与邻近的地区配电网直接进行横向联系，若要联系应通过高一级电网发生横向联系。

配电网之间通过输电网发生联系。

不同电压等级电网的纵向联系通过输电网逐级降压形成。

不同电压等级的电网要避免电磁环网。

电力系统之间通过输电线连接，形成互联电力系统。

连接两个电力系统的输电线称为联络线。

2．电力系统的负荷电力系统中所有用电设备消耗的功率称为电力系统的负荷。

其中把电能转换为其他能量形式（如机械能、光能、热能等），并在用电设备中真实消耗掉的功率称为有功负荷。

电动机带动风机、水泵、机床和轧钢设备等机械，完成电能转换为机械能还要消耗无功。

发电厂及变电站电气设备 - 电气主接线1. 引言发电厂及变电站是电力系统中重要的组成部分，其中电气设备的主接线起着至关重要的作用。

电气主接线是将发电厂或变电站的各种电气设备连接在一起的关键线路。

本文将介绍发电厂及变电站电气设备的主接线的定义、作用、要求以及一些常见的设计方法。

2. 电气主接线的定义电气主接线是指将发电厂或变电站内的各种电气设备连接在一起的导线或电缆。

它负责将电源与各种负载设备连接起来，使电能能够有效地传输到各个部分。

3. 电气主接线的作用电气主接线的作用主要有以下几个方面：3.1. 电能传输电气主接线是将电源与各种负载设备连接起来的桥梁，它可以将发电厂或变电站产生的电能传输到各个部分，满足不同负载设备的用电需求。

3.2. 电气设备保护电气主接线在电力系统中起着保护作用。

它通过合理的设计和安装，能够提供电气设备的过载保护、短路保护、接地保护等功能，保护电气设备免受电力系统故障的影响，提高电气设备的可靠性。

3.3. 电能质量控制电气主接线的设计和布置对于控制电能的质量具有重要的影响。

合理的电气主接线设计能够降低电气设备的电压波动、电流谐波等现象，提高电能的质量，确保电气设备正常运行。

3.4. 灾害事故应对电气主接线的合理设计和布置还能够对电力系统的灾害事故起到响应和应对的作用。

例如，在发生电气火灾或其他突发事件时，能够通过合理的主接线设计，实现对电气设备的快速隔离和切换，保证人身安全和电力系统的运行稳定。

4. 电气主接线的设计要求为保证电气主接线的安全、可靠、高效运行，设计时应满足以下要求：4.1. 电气设备的布置电气主接线的设计必须考虑电气设备的布置。

根据电气设备的类型、功率、用途等因素，合理选择电气主接线的走向和布线方式，确保各个设备之间的电气连接符合设计要求。

4.2. 电气主接线的导线尺寸电气主接线的导线尺寸必须根据电流大小、线路长度、电阻损耗等因素进行合理计算和选择。

确保导线的截面积足够大，能够传输所需的电流，同时减小电气主接线的电压降和损耗。

发电厂及变电站电气设备介绍1. 引言发电厂和变电站是电力系统中至关重要的组成部分，它们负责将能源转化为电能并进行传输和分配。

在电气设备中，发电厂和变电站的电气设备起到了至关重要的作用。

本文将介绍发电厂和变电站的电气设备的功能、类型以及其在电力系统中的作用。

2. 发电厂电气设备发电厂的电气设备主要包括发电机、变压器、开关设备和保护设备。

2.1 发电机发电机是发电厂的核心设备，它将机械能转化为电能。

发电机主要由转子、定子和励磁系统组成。

转子由电枢线圈和磁极组成，定子则包括定子线圈和定子铁芯。

励磁系统负责提供发电机所需的恒定磁场。

发电机的输出电压和频率取决于转速和励磁电流的大小。

2.2 变压器变压器是将发电机产生的电能进行升压或降压的设备。

它由主绕组、副绕组和铁芯构成。

发电厂的发电机产生的电能通常为低压，变压器将其升压以便传输更长距离。

在电力系统中，多级变压器也用于降压以适应不同负荷需求。

2.3 开关设备开关设备用于控制电力系统中电流的流动。

它们包括断路器、隔离开关、负荷开关等。

断路器用于打开或关闭电路，并在电流过载时自动切断电流。

隔离开关用于隔离电路以进行检修和维护。

负荷开关则用于控制负荷的连接和断开。

2.4 保护设备保护设备用于监测电力系统中的故障并保护设备和人员安全。

它们包括继电器、保护开关、电流互感器等。

继电器是用于检测电流、电压等参数的电气装置，当参数超过设定值时，继电器将触发保护开关切断电路。

电流互感器用于测量电流，以便进行保护和控制。

3. 变电站电气设备变电站的电气设备主要包括变压器、隔离开关、断路器等。

3.1 变压器变电站中的变压器与发电厂中的变压器类似，用于升压或降压输电。

变电站通常存在多级变压器，以便适应不同电压等级的要求。

3.2 隔离开关隔离开关用于在变电站中隔离和维护电缆或设备。

它们提供了安全的工作环境，并防止故障扩散到其他部分。

3.3 断路器变电站中的断路器用于切断电路。

与发电厂中的断路器类似，变电站断路器能够在电流过载或短路时快速切断电流，以防止设备损坏和人员受伤。
