孔位置度计算公式详解孔位置度计算是一种用于确定零件孔位置精度的方法，可以帮助工程师和制造商在生产过程中评估孔洞的精确性。

本文将详细介绍孔位置度计算的公式和其背后的原理，以及如何应用这些公式来进行精确度评估。

首先，我们需要了解什么是孔位置度。

孔位置度是指孔洞在设计图纸上与实际加工中心之间的距离偏差。

在制造过程中，孔洞的位置与设计要求的理论值之间存在偏差，这可能会导致零件装配精度下降或功能失效。

因此，孔位置度的计算对于确保零件的准确性和可靠性至关重要。

孔位置度的计算可以使用公式：孔位置度=根号（ΔX^2 +ΔY^2），其中ΔX和ΔY分别表示实际孔洞的X和Y轴偏差与理论值之间的差异。

这个公式使用了勾股定理的原理，计算出孔洞实际位置与设计要求之间的距离。

要使用这个公式，首先需要确定实际孔洞位置的坐标值和理论孔洞位置的坐标值。

然后，计算实际孔洞位置与理论孔洞位置之间的差异。

最后，将这些差异值带入公式中，计算出孔位置度的值。

为了更好地理解孔位置度的计算过程，我们可以通过一个具体的例子来说明。

假设我们要评估一个零件上的孔洞位置精度，根据设计要求，该孔洞应位于坐标（10, 20）处。

经过测量和加工后，我们得到实际孔洞的坐标为（10.2, 19.8）。

现在，我们需要计算出孔位置度。

首先，计算出X轴偏差：ΔX = 实际X坐标 - 理论X坐标 = 10.2 - 10 = 0.2。

然后，计算出Y轴偏差：ΔY = 实际Y坐标 - 理论Y坐标 = 19.8 - 20 = -0.2。

接下来，将X轴和Y轴偏差的平方相加：ΔX^2 + ΔY^2 = 0.2^2 + (-0.2)^2 = 0.04 + 0.04 = 0.08。

最后，计算孔位置度：孔位置度 = 根号（0.08）= 0.28。

根据上述计算结果，该孔洞的位置度为0.28。

这意味着实际孔洞的位置偏离设计要求的理论值0.28个单位。

通过这个结果，我们可以评估零件的制造精度，并采取必要的措施来改善。

基准最大理论值10.610.610.6基准实测值10.610.510.4基准增加的公差00.10.2理论直径最大值实际测值直径形体增加的公差22.422.400.20.30.422.422.30.10.30.40.522.422.20.20.40.50.622.422.10.30.50.60.7图中位置度值0.2理论X值实测X值理论Y值实测Y 值位置度值000实际测量孔径最小理论直径位置度公差补偿公差总位置度公差660.400.46.160.40.10.56.260.40.20.66.360.40.30.76.460.40.40.8一、元素、基准都是最大实体的位置度(轴)基准形体直径公差形体直径公差带直径实际允许的公差位置度计算方法实际允许公差=形体增加的公差+基准增加的公差+图中位置度值位置度值=2*SQRT((理论X值-实测X值)^2+(理论Y值-实测Y值)^2)总位置度公差=位置度公差+补偿公差黄色框是需要输入的测量值蓝色框是结果绿色框是根据图纸输入的值比较位置度值与实际允许公差大小就知道是否满足位置度要求二、元素是最大实体的位置度(孔)位置度值=2*SQRT((理论X值-实测X 值)^2+(理论Y值-实测Y值)^2)位置度值=2*SQRT((理论X值-实测X 值)^2+(理论Y值-实测Y值)^2)总位置度公差=位置度公差+补偿公差基准最小理论值18.118.118.1基准实测值18.218.1518.1基准增加的公差0.10.05理论直径最小值实际测值直径形体增加的公差2525.050.050.350.30.252525.040.040.340.290.242525.020.020.320.270.2225250.30.250.2图中位置度值0.2理论X值实测X值理论Y值实测Y 值位置度值000位置度值=2*SQRT((理论X值-实测X值)^2+(理论Y值-实测Y值)^2)实际允许公差=形体增加的公差+基准增加的公差+图中位置度值位置度计算方法比较位置度值与实际允许公差大小就知道是否满足实际允许的公差公差带直径公差形体直径基准形体直径四、元素、基准都是最大实体的位置度(孔)孔类与轴类的最大最小实体增加的公差区别：轴:最大理论直径－测量直径孔:测量直径－最小理论直径。

孔位置度计算公式详解(一)孔位置度计算公式简介在工程设计中，孔位置度是一个非常重要的参数。

它描述了一个孔的位置与其理想位置之间的偏离程度。

为了准确计算孔位置度，我们需要使用孔位置度计算公式。

本文将详细介绍孔位置度的概念，并提供常用的计算公式。

什么是孔位置度？孔位置度是一个度量孔的位置误差的指标。

它描述了孔在平面上的偏离程度，通常用两个数字表示，分别表示孔在水平和垂直方向上的偏离量。

孔位置度越小，代表孔的位置越接近设计要求。

孔位置度的计算方法孔位置度的计算方法可以使用不同的公式，具体取决于你所使用的标准和需求。

以下是一些常用的孔位置度计算公式：1.最小二乘法公式–最小二乘法是一种常用的数据拟合方法，可以用来计算孔的位置度。

假设有n个孔，其设计坐标为(Xd,Yd)，实际测量坐标为(Xm,Ym)，那么孔位置度的计算公式如下：•孔位置度= sqrt(Σ(Xm-Xd)²/n + Σ(Ym-Yd)²/n)2.家谱分析法公式–家谱分析法是一种统计方法，在孔位置度计算中也有应用。

该方法将孔的位置误差表示为平方根和距离比值的函数，计算公式如下：•孔位置度 = s qrt(Σ((Xm-Xd)/Xd)²/n + Σ((Ym-Yd)/Yd)²/n)3.楼梯法公式–楼梯法是一种几何图形的计算方法，适用于孔位置度的计算。

该方法通过将孔的位置误差视为直角三角形的斜边长度，计算公式如下：•孔位置度= sqrt(Σ((Xm-Xd)² + (Ym-Yd)²)/n)选择合适的计算公式在实际应用中，选择合适的计算公式非常重要。

每种计算公式都有其优点和适用范围。

你可以根据具体的需求和数据特点来选择适合你的计算公式。

如果不确定，可以咨询专业人士或参考相关文献以获得更多帮助。

总结孔位置度是一个衡量孔位置偏离程度的重要参数。

通过选择合适的计算公式，我们可以准确地计算出孔位置度，并评估其与设计要求之间的偏差。

计算细则1、坐标计算：X¹=X+Dcosα,Y¹=Y+Dsinα。

式中Y、X为已知坐标，D为两点之间的距离，Α为方位角。

2、方位角计算：1）、方位角=tan=两坐标增量的比值，然后用计算器按出他们的反三角函数（±号判断象限）。

2）、方位角：arctan（y²-y¹)/(x²-x¹)。

加减180（大于180就减去180（还大于360就在减去360）、小于180就加180 如果x轴坐标增量为负数，则结果加180°。

如果为正数，则看y轴的坐标增量，如果Y轴上的结果为正，则算出来的结果就是两点间的方位角，如果为负值，加360°。

S=√（y²-y¹)+(x²-x¹),1)、当y²-y¹>0，x²-x¹>0时；α=arctan（y²-y¹)/(x²-x¹)。

2)、当y²-y¹<0，x²-x¹>0时；α=360°+arctan（y²-y¹)/(x²-x¹)。

3)、当x²-x¹<0时；α=180°+arctan（y²-y¹)/(x²-x¹)。

再用两点之间的距离公式可算距离(根号下两个坐标距离差的平方相加）。

拨角：arctan（y²-y¹)/(x²-x¹)1、例如：两条巷道要互相平行掘进的话，求它们的拨角：方法（前视边方位角减后视边方位）在此后视边方位要加减180°，若拨角结果为负值为左偏“逆时针”（+360°就可化为右偏，正值为右偏“顺时针”。

2、在图上标识方位的方法：就是导线边与Y轴的夹角。

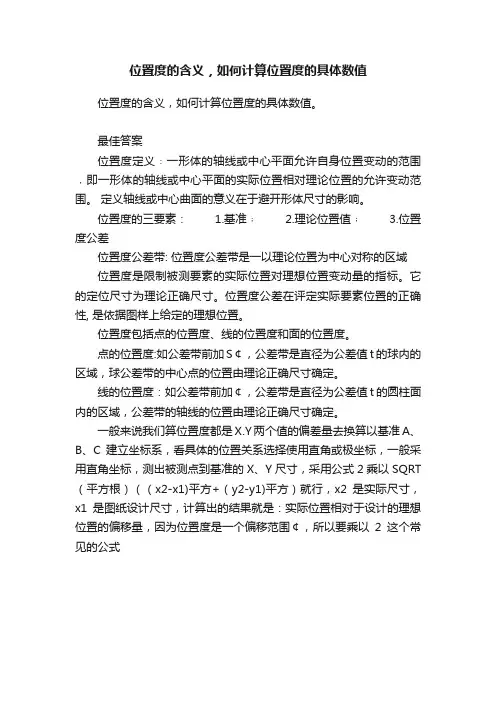

位置度的含义，如何计算位置度的具体数值位置度的含义，如何计算位置度的具体数值。

最佳答案
位置度定义﹕一形体的轴线或中心平面允许自身位置变动的范围﹐即一形体的轴线或中心平面的实际位置相对理论位置的允许变动范围。

定义轴线或中心曲面的意义在于避开形体尺寸的影响。

位置度的三要素： 1.基准﹔ 2.理论位置值﹔ 3.位置度公差
位置度公差带: 位置度公差带是一以理论位置为中心对称的区域
位置度是限制被测要素的实际位置对理想位置变动量的指标。

它的定位尺寸为理论正确尺寸。

位置度公差在评定实际要素位置的正确性, 是依据图样上给定的理想位置。

位置度包括点的位置度、线的位置度和面的位置度。

点的位置度:如公差带前加S￠，公差带是直径为公差值t的球内的区域，球公差带的中心点的位置由理论正确尺寸确定。

线的位置度：如公差带前加￠，公差带是直径为公差值t的圆柱面内的区域，公差带的轴线的位置由理论正确尺寸确定。

一般来说我们算位置度都是X.Y两个值的偏差量去换算以基准A、B、C建立坐标系，看具体的位置关系选择使用直角或极坐标，一般采用直角坐标，测出被测点到基准的X、Y尺寸，采用公式2乘以SQRT （平方根）（（x2-x1)平方+（y2-y1)平方）就行，x2是实际尺寸，x1是图纸设计尺寸，计算出的结果就是：实际位置相对于设计的理想位置的偏移量，因为位置度是一个偏移范围￠，所以要乘以2这个常见的公式。

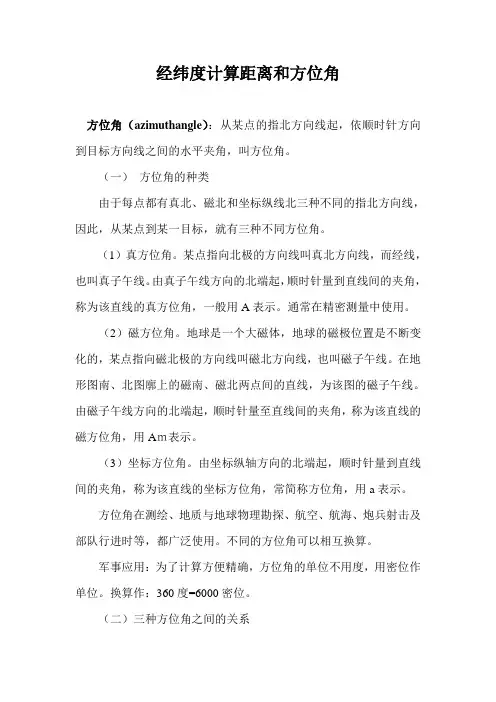

经纬度计算距离和方位角方位角（azimuthangle）：从某点的指北方向线起，依顺时针方向到目标方向线之间的水平夹角，叫方位角。

（一）方位角的种类由于每点都有真北、磁北和坐标纵线北三种不同的指北方向线，因此，从某点到某一目标，就有三种不同方位角。

（1）真方位角。

某点指向北极的方向线叫真北方向线，而经线，也叫真子午线。

由真子午线方向的北端起，顺时针量到直线间的夹角，称为该直线的真方位角，一般用A表示。

通常在精密测量中使用。

（2）磁方位角。

地球是一个大磁体，地球的磁极位置是不断变化的，某点指向磁北极的方向线叫磁北方向线，也叫磁子午线。

在地形图南、北图廓上的磁南、磁北两点间的直线，为该图的磁子午线。

由磁子午线方向的北端起，顺时针量至直线间的夹角，称为该直线的磁方位角，用Aｍ表示。

（3）坐标方位角。

由坐标纵轴方向的北端起，顺时针量到直线间的夹角，称为该直线的坐标方位角，常简称方位角，用a表示。

方位角在测绘、地质与地球物理勘探、航空、航海、炮兵射击及部队行进时等，都广泛使用。

不同的方位角可以相互换算。

军事应用：为了计算方便精确，方位角的单位不用度，用密位作单位。

换算作：360度=6000密位。

（二）三种方位角之间的关系因标准方向选择的不同，使得一条直线有不同的方位角。

同一直线的三种方位角之间的关系为：Ａ＝Ａｍ＋δＡ＝a＋γa＝Ａｍ＋δ－γ（三）坐标方位角的推算1．正、反坐标方位角每条直线段都有两个端点，若直线段从起点1到终点2为直线的前进方向，则在起点1处的坐标方位角a12称为直线12的正方位角，在终点2处的坐标方位角a21称为直线12的反方位角。

a反=a正±180°式中，当a正＜180°时，上式用加180°；当a正＞180°时，上式用减180°。

2．坐标方位角的推算实际工作中并不需要测定每条直线的坐标方位角，而是通过与已知坐标方位角的直线连测后，推算出各直线的坐标方位角。

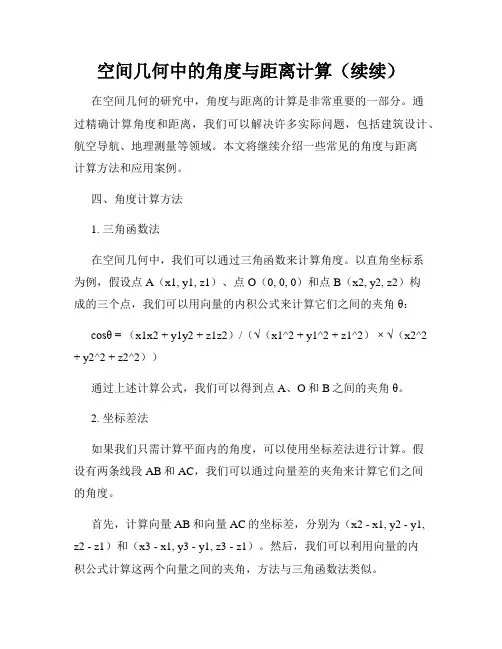

空间几何中的角度与距离计算（续续）在空间几何的研究中，角度与距离的计算是非常重要的一部分。

通过精确计算角度和距离，我们可以解决许多实际问题，包括建筑设计、航空导航、地理测量等领域。

本文将继续介绍一些常见的角度与距离计算方法和应用案例。

四、角度计算方法1. 三角函数法在空间几何中，我们可以通过三角函数来计算角度。

以直角坐标系为例，假设点A（x1, y1, z1）、点O（0, 0, 0）和点B（x2, y2, z2）构成的三个点，我们可以用向量的内积公式来计算它们之间的夹角θ：cosθ = （x1x2 + y1y2 + z1z2）/（√（x1^2 + y1^2 + z1^2）× √（x2^2 + y2^2 + z2^2））通过上述计算公式，我们可以得到点A、O和B之间的夹角θ。

2. 坐标差法如果我们只需计算平面内的角度，可以使用坐标差法进行计算。

假设有两条线段AB和AC，我们可以通过向量差的夹角来计算它们之间的角度。

首先，计算向量AB和向量AC的坐标差，分别为（x2 - x1, y2 - y1, z2 - z1）和（x3 - x1, y3 - y1, z3 - z1）。

然后，我们可以利用向量的内积公式计算这两个向量之间的夹角，方法与三角函数法类似。

五、距离计算方法1. 欧式距离法在空间几何中，我们常用欧式距离来计算两个点之间的距离。

对于点A（x1, y1, z1）和点B（x2, y2, z2），它们之间的欧式距离d可以通过以下公式计算：d = √（（x2 - x1）^2 + （y2 - y1）^2 + （z2 - z1）^2）欧式距离法也可以用于计算线段的长度，只需将线段的两个端点坐标代入上述公式即可。

2. 曼哈顿距离法曼哈顿距离也称为城市街区距离，在计算两个点之间的距离时，它不考虑直线距离，而是通过在每个坐标轴上的差值之和来计算距离。

对于点A（x1, y1, z1）和点B（x2, y2, z2），它们之间的曼哈顿距离d可以通过以下公式计算：d = |x2 - x1| + |y2 - y1| + |z2 - z1|曼哈顿距离法常用于城市导航、物流路径规划等领域，因为它更加符合实际路径的特征。

经纬度计算距离和方位角方位角（azimuthangle）：从某点的指北方向线起，依顺时针方向到目标方向线之间的水平夹角，叫方位角。

（一）方位角的种类由于每点都有真北、磁北和坐标纵线北三种不同的指北方向线，因此，从某点到某一目标，就有三种不同方位角。

（1）真方位角。

某点指向北极的方向线叫真北方向线，而经线，也叫真子午线。

由真子午线方向的北端起，顺时针量到直线间的夹角，称为该直线的真方位角，一般用A表示。

通常在精密测量中使用。

（2）磁方位角。

地球是一个大磁体，地球的磁极位置是不断变化的，某点指向磁北极的方向线叫磁北方向线，也叫磁子午线。

在地形图南、北图廓上的磁南、磁北两点间的直线，为该图的磁子午线。

由磁子午线方向的北端起，顺时针量至直线间的夹角，称为该直线的磁方位角，用Aｍ表示。

（3）坐标方位角。

由坐标纵轴方向的北端起，顺时针量到直线间的夹角，称为该直线的坐标方位角，常简称方位角，用a表示。

方位角在测绘、地质与地球物理勘探、航空、航海、炮兵射击及部队行进时等，都广泛使用。

不同的方位角可以相互换算。

军事应用：为了计算方便精确，方位角的单位不用度，用密位作单位。

换算作：360度=6000密位。

（二）三种方位角之间的关系因标准方向选择的不同，使得一条直线有不同的方位角。

同一直线的三种方位角之间的关系为：Ａ＝Ａｍ＋δＡ＝a＋γa＝Ａｍ＋δ－γ（三）坐标方位角的推算1．正、反坐标方位角每条直线段都有两个端点，若直线段从起点1到终点2为直线的前进方向，则在起点1处的坐标方位角a12称为直线12的正方位角，在终点2处的坐标方位角a21称为直线12的反方位角。

a反=a正±180°式中，当a正＜180°时，上式用加180°；当a正＞180°时，上式用减180°。

2．坐标方位角的推算实际工作中并不需要测定每条直线的坐标方位角，而是通过与已知坐标方位角的直线连测后，推算出各直线的坐标方位角。

经纬度计算距离范文经纬度是地球上用于确定地理位置的坐标系统，它由纬度和经度组成。

纬度是指其中一点与赤道之间的角度距离，而经度是指该点与本初子午线（通常指通过伦敦的子午线）之间的角度距离。

通过计算两个坐标点之间的经纬度差异，我们可以估算出它们之间的距离。

常用的计算公式有球面三角法和Haversine公式。

球面三角法是一种基于球面三角学的方法，适用于小范围的距离计算，通过近似将地球视为一个球体来进行计算。

Haversine公式是一种更精确的计算方法，通过考虑地球的球形几何形状和曲率来计算两个坐标点之间的距离。

以下是计算两个坐标点之间距离的步骤：1. 确定两个坐标点的经纬度。

假设第一个点的经度为lon1，纬度为lat1；第二个点的经度为lon2，纬度为lat22. 将经纬度转换为弧度。

将经度和纬度的值乘以π/180来将其转换为弧度值。

例如，将经度值转换为弧度的公式为rad_lon1 = lon1 *π/180。

3. 使用Haversine公式计算两个坐标点之间的距离。

Haversine公式的计算公式如下：a = sin²((lat2 - lat1)/2) + cos(lat1) * cos(lat2) *sin²((lon2 - lon1)/2)c = 2 * atan2(√a, √(1-a))distance = R * c其中，R是地球的半径，通常取平均半径6371公里。

由于地球不是完美的球体，实际半径会有所变化。

4.获取距离的结果。

距离的单位取决于地球半径的单位。

如果使用上述公式的默认单位，距离的单位将是公里。

需要注意的是，这种方法只能计算直线距离，并没有考虑到地球表面的曲率和地形的变化。

对于较长的距离或在极高纬度（比如北极和南极）之间的距离计算，这种方法可能会有一定的误差。

同时，该计算方法也没有考虑到海拔高度的差异，只能用于计算平面上两点之间的水平距离。

总结起来，通过计算两个坐标点之间的经纬度差异，我们可以使用球面三角法或Haversine公式来估算它们之间的直线距离。

位置度∮t：(每个)被测轴线必须位于直径为公差值∮t，由以对于基准的理论正确尺寸所确定的理想位置为轴线的圆柱面内。

例法兰螺钉孔位置度：(1)用V型铁支承距离最远两端主轴颈（A-B），将螺纹检轴紧密旋入螺纹孔中，曲轴销孔中心旋转至X（水平）方向，用带有杠杆百分表的高度游标卡尺，将基准中心调整至等高（同时，将位置度检具某一平面调整水平后，固定）。

分别测量各螺纹检轴中心线与基准中心线在X(水平)方向的误差值即：Fx。

曲轴销孔中心旋转至Y(垂直)方向（同时位置度检具原垂直面为水平），此时测量各螺纹检轴中心线与基准中心线在Y方向的误差值即：Fy。

位置度误差为：ΔF=2(Fx2+ fy2)1/2。

(2)用V型铁支承距离最远两端主轴颈（A-B），将螺纹检轴紧密旋入螺纹孔中，曲轴连杆轴颈基准(C)旋转至X（水平）方向，用带有杠杆百分表的高度游标卡尺，将基准中心调整至等高（同时，将位置度检具某一平面调整水平后，固定）。

分别测量各螺纹检轴中心线与基准中心线在X(水平)方向的误差值即：Fx；曲轴连杆轴颈基准(C)旋转至Y (垂直)方向（使位置度检具原垂直面为水平），此时测量各螺纹检轴中心线与基准中心线在Y(垂直)方向的误差值即：Fy。

螺纹孔位置度误差为：ΔF =2(Fx2+ Fy2)1/2。

取各螺纹检轴位置度误差最大值，作为评定的依据。

例定位销孔位置度1、大柴：(1)销孔对基准平面的位置度(水平方向): 用V型铁支承距离最远的两个主轴颈（A-B）且调至等高，把检轴紧密插入销孔，慢慢调整曲轴，用带有杠杆百分表的高度游标卡尺将基准轴线调至等高后（同时，将位置度检具水平方向平面调整等高后，固定）。

测量销孔中心与基准轴线高度差的二倍，即为销孔位置度误差。

(2) 销孔轴线对主轴颈轴线的位置度(垂直方向)：用V型铁支承距离最远的两个主轴颈（A-B）且调至等高，把检轴紧密插入销孔，慢慢调整曲轴，连杆轴颈基准(C)调整至Y (垂直)方向（即位置度检具原垂直面为水平），并用带有杠杆百分表的高度游标卡尺，测量销孔中心线到基准轴线的数值与理论正确尺寸之差的二倍。

计算位置度的另外一种方法数与形，本是相倚依，焉能分作两边飞。

数缺形时少直觉，形少数时难入微。

数形结合百般好，割裂分家万事非。

-----华罗庚【前言：我们在推出上一篇文章《基准偏移和坐标变换》之后，收到不少小伙伴的反馈和提问，有小伙伴反馈说文章中的数学内容有点晦涩难懂。

刚好，来自一汽的尚工，他提出了一种比较容易理解的数学方法计算位置度，他的思路是将被测要素放到基准坐标系中，计算出被测要素在基准坐标系中的坐标，再来计算被测要素到理想要素的距离，最后乘以2。

他的计算过程整个思路清晰，逻辑合理，所谓条条大路通罗马，这里把他的文章分享给大家！】***************************************我们要解决的问题如下，一致图纸标注如图1标注：图1 图纸标注已知在三坐标坐标系下测得圆孔坐标为PB（37.36，33.51），PC（77.21，36.95），PD（56.31，52.59），见图2。

求被测孔PD 的实测位置度（图1红圈处）？图2 在机器坐标系中3个孔的坐标现在工件上以B基准为原点，以BC基准连线为X轴，建立工件坐标系，评价D的位置度。

先说一下，要用到的基本数学知识来看一下计算过程：1.连接BC，根据两点确定一条直线，建立直线方程L1, 见图3：图3 建立直线方程L1（1）整理可得L1的方程式为：-3.44x+39.85y-1206.8551=0 2. 计算点PD到直线L1的距离：（2）整理可得：d1=17.3795，见图4图4 被测要素到L1的距离d13. 将直线L1绕点PB旋转90度。

可得直线方程L2.B（x-x0）-A（y-y0）=039.85（x-37.36）-（-3.44）（y-33.51）=0整理可得L2的方程式为：39.85x+3.44y-1604.0704=0图5 建立直线方程L24. 计算点PD到直线L2的距离：整理可得：d2=20.52074031，见图6图6 被测要素到直线L2的距离d2以上计算出来的d1和d2，实际上就是点PD在基准坐标系中的XY坐标了，其中，X=20.52,Y=17.38。

位置度公式位置度公式是物理学中的一个基础公式，它用来描述物体在空间中的位置和方向。

在机械制造、航空航天、汽车制造等领域，位置度公式被广泛应用，是一个非常重要的物理公式。

本文将详细介绍位置度公式的定义、公式及其应用。

一、位置度公式的定义位置度是一个物体在空间中的位置和方向。

位置度公式是描述物体在空间中位置和方向的数学公式。

它是指物体在三维空间中的位置和方向，通常用三个坐标轴来表示。

其中，X轴表示物体在水平方向上的位置，Y轴表示物体在垂直方向上的位置，Z轴表示物体在深度方向上的位置。

二、位置度公式的公式位置度公式的表达式为：L^2 = X^2 + Y^2 + Z^2其中，L表示物体在空间中的位置度，X、Y、Z分别表示物体在三个坐标轴上的位置。

这个公式的意义是，一个物体在空间中的位置度等于它在三个坐标轴上位置的平方和的开方。

三、位置度公式的应用位置度公式在机械制造、航空航天、汽车制造等领域被广泛应用。

它可以用来计算物体在空间中的位置和方向，从而确定物体的几何形状和位置。

在机械制造中，位置度公式可以用来计算工件的位置和方向，从而保证加工精度和工件的质量。

在航空航天中，位置度公式可以用来计算飞行器的位置和方向，从而保证飞行器的飞行安全。

在汽车制造中，位置度公式可以用来计算汽车零部件的位置和方向，从而保证汽车的性能和安全。

四、位置度公式的优点位置度公式具有简单易懂的特点，它可以用来描述物体在空间中的位置和方向，从而确定物体的几何形状和位置。

与其他复杂的物理公式相比，位置度公式具有以下优点：1、简单易懂：位置度公式的表达式非常简单，任何人都可以轻松理解。

2、应用广泛：位置度公式在机械制造、航空航天、汽车制造等领域被广泛应用。

3、计算精度高：位置度公式可以计算物体在空间中的位置和方向，从而保证物体的几何形状和位置的精度。

4、计算速度快：位置度公式的计算速度非常快，可以在短时间内计算出物体的位置和方向。

五、结论位置度公式是一个非常重要的物理公式，它可以用来描述物体在空间中的位置和方向。
