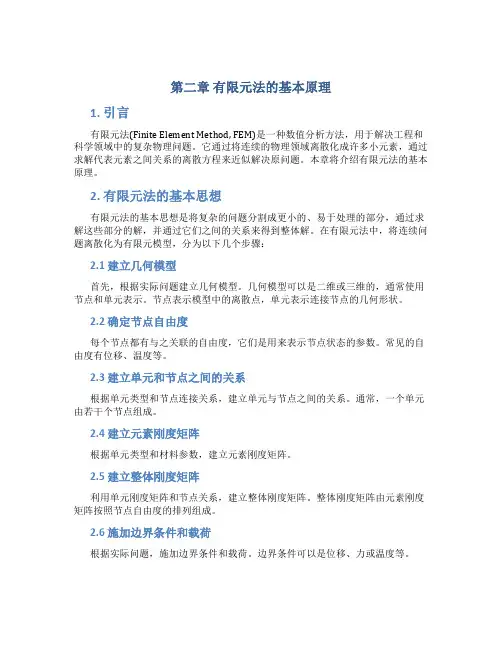

第二章有限元法的基本原理1. 引言有限元法(Finite Element Method, FEM)是一种数值分析方法，用于解决工程和科学领域中的复杂物理问题。
它通过将连续的物理领域离散化成许多小元素，通过求解代表元素之间关系的离散方程来近似解决原问题。
本章将介绍有限元法的基本原理。
2. 有限元法的基本思想有限元法的基本思想是将复杂的问题分割成更小的、易于处理的部分，通过求解这些部分的解，并通过它们之间的关系来得到整体解。
在有限元法中，将连续问题离散化为有限元模型，分为以下几个步骤：2.1 建立几何模型首先，根据实际问题建立几何模型。
几何模型可以是二维或三维的，通常使用节点和单元表示。
节点表示模型中的离散点，单元表示连接节点的几何形状。
2.2 确定节点自由度每个节点都有与之关联的自由度，它们是用来表示节点状态的参数。
常见的自由度有位移、温度等。
2.3 建立单元和节点之间的关系根据单元类型和节点连接关系，建立单元与节点之间的关系。
通常，一个单元由若干个节点组成。
2.4 建立元素刚度矩阵根据单元类型和材料参数，建立元素刚度矩阵。
2.5 建立整体刚度矩阵利用单元刚度矩阵和节点关系，建立整体刚度矩阵。
整体刚度矩阵由元素刚度矩阵按照节点自由度的排列组成。
2.6 施加边界条件和载荷根据实际问题，施加边界条件和载荷。
边界条件可以是位移、力或温度等。
2.7 求解方程通过将边界条件和载荷应用于整体刚度矩阵，可以得到未知节点的解答。
3. 有限元法的优缺点3.1 优点•适用于复杂几何形状和复杂边界条件的问题。
有限元法可以通过将问题离散化为小元素来逼近实际几何形状和边界条件。
•高精度的数值解。
有限元法通过增加节点数量和使用高阶元素可以得到更精确的数值解。
•灵活性。
有限元法可以灵活地处理不同类型的物理问题，例如结构力学、热传导、电磁场等。
3.2 缺点•需要大量的计算资源。
有限元法需要求解大型稀疏矩阵，这导致了计算资源的要求较高。
有限元法的基本原理
有限元法是一种用于求解物体结构和材料行为的数值分析方法。
它将连续的物理问题离散化为一个由一系列小的单元构成的简化模型，每个单元都有自己的特性和行为。
有限元法的基本原理是将物体分割成离散的有限元素，并在每个元素上建立适当的数学模型。
这些数学模型可以描述元素的行为以及相邻元素之间的相互作用。
然后，通过在元素级别上求解这些模型，得到整个物体的行为。
在有限元法中，首先将物体网格化成一系列有限元素。
常用的有限元素包括三角形、四边形和六面体等。
然后，在每个元素上构建适当的数学模型，通常使用微分方程或代数方程来描述元素的行为。
这些方程可以是弹性、塑性、热传导等物理现象的方程。
为了求解整个物体的行为，有限元法需要在每个元素上求解数学模型。
一般来说，这涉及到在每个元素的内部和边界上施加恰当的边界条件，并使用数值方法进行求解。
常用的数值方法包括有限差分方法、有限体积方法和有限元法等。
通过在每个元素上求解数学模型，并根据元素之间的相互作用来求解整个物体的行为，有限元法可以提供物体的应力、应变、位移等各种物理量的分布和变化情况。
这对于分析和设计工程结构、优化材料性能等都具有重要意义。
总的来说，有限元法的基本原理是将物体离散化，并在每个元
素上构建适当的数学模型，然后通过数值方法求解这些模型，以获得整个物体的行为。
它是一种强大的工具，可以在工程和科学领域中广泛应用。
有限元法原理
有限元法是一种工程计算方法，主要用于求解连续介质的力学问题。
它的基本原理是将连续介质离散成有限个小单元，然后利用有限元的形状函数对每个小单元进行近似，最终利用这些近似解来求解整个连续介质的力学问题。
有限元法的主要思想是将问题的解表示为一个有限个数的基函数的线性组合。
这些基函数与小单元的形状函数相联系，通过对小单元的形状函数进行合适的选取和调整，可以确保解在小单元内满足边界条件。
然后，通过将所有的小单元的解进行组合，就可以得到整个连续介质的解。
在实际的计算中，有限元法通常分为以下几个步骤：首先，需要根据实际问题确定合适的有限元模型，包括选择适当数量和类型的有限元单元。
然后，需要确定边界条件，即确定整个连续介质的边界约束条件。
接下来，根据小单元的形状函数和基函数，可以建立刚度矩阵和荷载向量。
最后，通过求解线性方程组，可以得到整个连续介质的解。
有限元法具有广泛的应用范围，在工程领域中可以用于求解各种静力学、动力学、热力学、流体力学等问题。
它不仅能够提供精确的解，同时也具有较高的计算效率和灵活性。
因此，有限元法已经成为工程计算领域中一种非常重要的数值分析方法。
有限元法基本原理及应用课程设计简介有限元法（Finite Element Method，FEM）是一种基于数值逼近的工程分析方法，已经成为现代工程设计中不可或缺的一部分，其在结构、流体、电磁等领域广泛应用。
本文主要介绍有限元法基本原理、方法及其在工程计算中的应用。
基本原理有限元法是将要分析的区域（物体）离散化成为若干个小的部分——有限元，这些小的部分可以是固体、流体或电磁场等。
将连续的区域离散化成为有限元后，可以得到一个巨大的矩阵，这个矩阵中有很多的未知数，利用解代数方程的方法求解这个用数值计算得到的矩阵，可以得到每一小块上的数值解，再利用数学方法进行插值回归即可得到计算区域内的解函数。
有限元法的基本流程如下： 1. 划分有限元网格； 2. 建立局部坐标系及本地变量； 3. 建立单元刚度矩阵和全局刚度矩阵； 4. 确定位移边界条件和荷载边界条件； 5. 求解结构刚度方程组； 6. 确定应力、应变及其他工程量。
有限元法的应用结构力学分析有限元法在结构力学分析中的应用，可以计算出构件的应力、应变、变形、自然振动频率和模态形态等，是一种全面分析结构的方法。
有限元法用于结构力学分析过程中，流体介质可以用等效边界方法、密闭法等方法进行处理。
针对工程中常见的均匀悬臂梁、不均匀悬臂梁、悬臂梁等，有限元法都能够比较容易的完成分析。
流体力学分析有限元法在流体力学分析中的应用，可以计算出流场的速度、压力、温度和经过流场的固体或液滴的流动运动情况和流体中的一些特殊现象等，是流体力学计算的主要方法之一。
有限元法在流体流动分析中的应用可以采用有限元法的稳定性运动和耦合运动，基于数值流体力学（Computational Fluid Dynamics，CFD）所设定的流体边界有限元法、流体的单元体系等实现。
电磁场分析有限元法在电磁场分析中的应用，可以计算出电磁场的电场强度、磁场强度、电势、电流分布和电容分布等，是电磁场计算的主要方法之一。
有限元法的基本原理嘿，朋友们！今天咱来唠唠有限元法的基本原理。
你说这有限元法啊，就像是搭积木！把一个复杂的大东西，拆分成好多好多小的部分，就像把一个大积木拆成好多小块。
然后呢，对这些小部分分别进行分析和处理。
这多厉害呀！咱想想看，要是遇到一个超级复杂的结构，比如一座大桥，那直接去研究它得多难啊！但是用有限元法就不一样啦。
就好比你要了解一个大拼图的全貌，你不会一下子去看整个拼图，而是一块一块地去研究，最后再把它们拼起来，不就清楚啦！这些小部分呢，就叫做有限元。
每个有限元都有自己的特性和规则。
咱就像是给每个小积木都贴上了标签，知道它们能干啥，不能干啥。
然后通过一些数学魔法，把这些小部分的信息整合起来，就能知道整个大结构的情况啦。
这就好像你知道了每一块积木的形状和颜色，那你就能想象出整个搭好的积木是什么样子啦！是不是很神奇？而且啊，有限元法还特别灵活。
你可以根据需要，把一个大东西分成不同大小和形状的有限元。
这就像是你可以根据自己的喜好，把积木搭成不同的形状和样子。
你想怎么分就怎么分，多自由！再比如说，你要研究一个机器零件的受力情况。
如果不用有限元法，那简直就是一团乱麻，根本搞不清楚嘛！但有了有限元法，就把这个零件分成好多小块，分别看看它们受力会怎样，最后加起来，不就清楚整体的情况啦？有限元法还能帮助我们发现一些隐藏的问题呢！就像你在搭积木的时候，可能会发现有些地方不太稳，那你就能及时调整。
同样的，通过有限元法分析，我们能提前发现结构中可能存在的弱点，然后想办法改进呀。
这有限元法的用处可太大啦！在工程领域，那简直就是不可或缺的宝贝。
从飞机到汽车，从桥梁到高楼，哪里都有它的身影。
它让我们能更准确地了解和设计各种结构，让我们的生活变得更安全、更美好。
总之呢，有限元法就像是一把神奇的钥匙，能打开复杂结构的秘密之门。
它让我们能更轻松地面对那些看似难以解决的问题，让我们在科技的道路上越走越远。
难道你不觉得这真的很了不起吗？原创不易，请尊重原创，谢谢!。
《有限元法》教学大纲开课单位：机电工程学院过程装备系课程编号：21040121课程名称：有限元法英文名称：Finite Element Method学时：32学分：2适用专业：过程装备与控制工程课程性质：必修先修课程：高等数学、线性代数、大学物理、材料力学一、课程教学目标1. 对专业人才培养目标支撑本课程培养学生应用基础理论知识和所学的专业知识，进行应力分析的设计，并能分析和解决实际生产中的有关问题，适应科研、设计和生产实践等方面的需要。
本课程根据过程设备的生产特点，以数学和力学知识为基础，通过工程问题建模过程进行学习，使学生对过程生产中典型设备力的特点有一个深层次的了解，为将来从事新设备的开发、典型设备的分析与设计、设备运行管理等工作奠定基础。
2. 在课程体系中地位、作用有限元法课程是过程装备与控制工程专业的一门重要的本科专业课。
它是为培养满足化工高等人才的需要而设置的。
有限元法是一门研究机械工程问题的科学。
有限元法运用力学等知识，结合计算机的分析操作，进行力的解析、关键零部件的分析与设计，研究力学特性，结合关键尺寸的控制，实现优化设计，从而提高设备工程和工艺水平。
因为力的分析是过程装备核心内容，所以，有限元法在过程装备与控制工程专业的课程中处于重要地位。
高等数学材料力学大学物理线性代数有限元法图1 有限元法与已学相关课程的关系过程设备设计过程流体机械工程流体力学理论力学分析设计分析设计流场分析模态分析有限元法材料力学分析计算图2 有限元法与过程装备与控制工程专业其他课程的关系3. 对专业培养要求支撑通过课程学习学生应获得以下几方面毕业要求中的知识、能力与素质： 1. 毕业要求3中的掌握工程基础知识和过程装备与控制工程相关的专业基础理论知识，具有系统的过程装备实践学习经历，了解过程装备与控制工程专业前沿发展现状和趋势；2. 毕业要求4中的具备设计和实施过程装备相关的工程实验能力，并能够对实验结果进行处理与分析；3. 毕业要求5中的掌握过程装备基本的创新方法，具有追求创新的态度和意识，具有综合运用过程装备与控制工程专业的理论和技术手段进行过程装备综合设计的能力，设计过程中能够综合考虑经济、环境、法律、安全、健康等制约因素；4. 毕业要求7中的了解过程工业及相关行业的生产、设计、研究与开发、环境保护和可持续发展等方面的方针、政策和法律、法规，能正确认识工程对于客观世界和社会的影响；5. 毕业要求9中的对终身学习有正确的认识，具有不断学习和适应发展的能力。
有限元法基本原理与应用有限元法（Finite Element Method, FEM）是一种数值计算方法，广泛应用于工程领域中的结构分析、流体力学、热传导等问题的数值模拟。
它的基本原理是将连续的物理问题转化为离散的有限元组装问题，通过对离散的有限元进行数值计算，得到问题的近似解。
有限元法的基本原理可以简要概括为以下几个步骤：1.建立问题的数学模型：将实际问题抽象为一个数学模型，例如线性弹性力学、热传导方程等。
模型包括物理量的表达式、边界条件和初始条件等。
2.离散化：将连续的物理问题离散化为一系列有限元。
有限元是由一些简单的几何形状（如三角形、四边形）组成的子区域，称为单元。
整个问题区域被划分为许多单元。
3.处理边界条件：在模型中，边界条件是非常重要的，它们描述了问题在边界上的行为。
有限元法通过施加适当的边界条件来模拟实际问题的边界行为。
4.建立单元模型：针对每个单元，建立其适当的数学模型。
常用的有线弹性力学的单元模型有三角形和四边形元素、梁单元、壳单元等。
5.组装方程：通过将所有单元的方程组合在一起，形成整个问题的方程组。
这个方程组通常是一个矩阵方程，可以通过求解该方程组来得到问题的数值解。
6.求解方程：有限元法适用于大规模、复杂的问题，可以通过迭代的方式求解。
常用的求解方法有直接法、迭代法、预处理共轭梯度法等。
7.后处理：对求解结果进行后处理，包括分析和可视化。
这些结果可以用来评估结构的安全性、优化设计等。
有限元法的应用非常广泛，涵盖了许多工程领域。
它可以用于结构分析，例如建筑物、桥梁、飞机等的强度和刚度分析、应变和位移分析等。
在流体力学中，有限元法可以用于模拟空气动力学、水动力学等。
在热传导问题中，有限元法可以用于计算物体在不同温度条件下的热传导情况。
有限元法的优点在于可以处理较为复杂的几何形状和边界条件，能够提供准确的数值结果。
它还具有良好的可扩展性，可以适应不同规模和复杂度的问题。
同时，有限元法还可以与其他数值方法相结合，如有限差分法和有限体积法，以提高数值计算的精度和效率。
