正弦交流电路测试题1

三相正弦交流电复习试题一班级：姓名：成绩：一、填空题（每空1分，共29空，29分）1.三相交流电源是_________相同、__________相等、相位差彼此相差________的三个___________按一定方式连接的组合2.三相交流电随时间按________变化，它们达到_________的先后次序称为_________。

把U-V-W-U的顺序称为________；若相序为U-W-V-U，则称为________。

3.将三相对称电源的三个末端连接成公共点，三个首端分别与负载连接，这种连接方式称为__________。

4.当三相电源为Y联结时，其线电压与相电压的大小关系为________；其相位关系为____________________________。

5.在三相交流电路中，各相负载的大小和性质都相等的三相负载称为___________，否则称为_______________。

6.三相对称负载的连接方式有__________和________。

7.三相对称负载作Y联结时，负载的线电压与相电压的关系为__________，线电压与相电压的相位关系为______________；线电流与相电流的关系为____________。

8.在三相四线制供电电路中，中性线的作用__________________________。

9.安全操作要求：三相四线制电路中性线的干线上不准安装__________和________。

10.三相对称负载作三角形联结时，负载的线电压与相电压的关系为__________；线电流与相电流的关系为____________，线电流与相电流的相位关系为_______________。

11.当负载作星形联结时，若三相负载对称，则中性线中的电流为__________。

12.不论负载是星形联结还是三角形联结，对称三相电路的有功功率计算式均为___________________。

13.在相同的线电压下，负载作三角形联结的有功功率是星形联结的有功功率的_______倍；这是因为三角形联结时的线电流是星形联结时的线电流的______倍。

正弦交流电章节习题一、选择题1、已知正弦电压u (t)=2Usin(ωt+φu )，其相量表达式为（ ）A 、u m U U ϕ∠=2B 、u m U U ϕ∠=•2C 、u U U ϕ∠=2D 、u U U ϕ∠=•22、已知正弦量u1=2202sin314tV 和u2=1102sin(314t-60°)V ，则两个电压间的相位差φ1- φ2为（ ）A 、314t-60°B 、60°C 、-60°D 、0°3、已知某电路的正弦电压u 和正弦电流i 的相位差为30°，电路呈容性，则电压u 和电流i 的相位关系是（ ）A 、u 滞后i 相位30°B 、u 超前i 相位30°C 、u 和i 同相D 、u 和 i 反相4、已知某二端网络N 的等效阻抗是z=20+j20Ω,则二端网络N 呈（ ）A 、纯电容性B 、容性C 、纯电感性D 、感性5、在RLC 串联电路中，各元件上的电压分别为U R ，U L ，U C ，则ab 两端的总电压U 为（ ）A 、C L R U U U U ++=B 、C L R U U U U -+=C 、222C L R U U U U -+=D 、22)(C L R U U U U -+=6、在RLC 并联电路中，三条支路上的电流分别为I1、I2、I3，则总电流I 是（ ）A 、321I I I I ++=B 、321I I I I -+=C 、23221)(I I I I -+=D 、232221I I I I -+=7、如图所示电路中，R=XL=XC ，则电压表的读数为（ ） A 、0V B 、1V C 、2V D 、4V8、如图所示正弦交流电路中，已知Z=40+j40Ω，X C =40Ω,U=400V,则电压源U S 有效值为（ ）A 、283VB 、200VC 、400VD 、600V9、如图所示正弦交流电路中，已知R=4Ω，L=2mH,ω=2000rad/s ，则电流i1和i2的角度关系为（ ）A 、i1与i2同相B 、i1超前i2 135°C 、i1超前i2 90°D 、i1超前i2 45°10、在RLC 并联电路中，总电流•I 等于（ ）A 、C L R I I I I ••••-+=B 、C L R I I I I ••••++= C 、C L R I I I I -+=•D 、C L R I I I I ++=•11、供电线路采取提高功率因数措施的目的在于（ ）A 、减少用电设备的有功功率B 、减少用电设备的无功功率C 、减少用电设备的视在功率D 、减少电源向用电设备提供的视在功率12、在R 、L 串联的正弦交流电路中，R=4Ω,X L =3Ω，电路的无功功率Q=30var,则有功功率为( )A 、120WB 、80WC 、60WD 、40W13、12、在R 、L 并联的正弦交流电路中，R=4Ω,X L =3Ω，电路的无功功率Q=30var,则有功功率为( )A 、22.5WB 、40WC 、60WD 、80W14、正弦交流电路的视在功率S ，有功功率P 和无功功率Q 的关系为（ ）A 、222)(C L Q Q P S ++=B 、2222C L Q Q P S ++=C 、C L Q Q P S ++=D 、C L Q Q P S -+=15、当R 、L 、C 并联电路处于谐振状态时，若增大电感L 的值，则电路将呈现（ ）A 、阻性B 、感性C 、容性D 、性质不确定16、RLC 串联电路的谐振角频率ω0，设电路中的电源信号的角频率为ω，当ω=ω0时电路呈现（ ）当ω<ω0时电路呈现（ ）当ω>ω0时电路呈现（ ）A 、阻性、容性、感性B 、阻性、感性、容性C 、容性、阻性、感性D 、容性、感性、阻性17、当R 、L 、C 串联谐振时，若电感L 变为原来的21，则电容应变为原来的（ ），才能保证在原频率下保持串联谐振。

正弦交流电路练习题一、 填空题：1. 交流电的三要素为 、 、 。

2.3． 图示波形，已知f=50HZ ，则I m = ，I= ，ω= ，φ= ，电流的解析式为i= ，电流的相量形式为=•I 。

4．已知交流电压u=100Sin(314t-45º)V ，则该交流电压的最大值U m = ，有效值U= ，角频率ω= ，频率f= ，周期T= ，初相φ= ，当t=0.1s 时，交流电压的瞬时值为 。

5．市用照明电的电压为220V ，这是指电压的 ，接入一个标有“220V ，100W”的灯泡后，灯丝上通过的电流的有效值是 ，电流的最大值是 。

6．一个电感为100mH ，电阻可不计的线圈接在“220V ，50Hz”的交流电上，线圈的感抗是 ，线圈中的电流是 。

7．已知电压)30314sin(210 +=t u V ，电流)60314sin(220 -=t i A ，则•=U _________，=•I ___________。

8． 已知某一交流电路，电源电压)30sin(2100 -=t u ωV ，电路中通过的电流)90sin(2 -=t i ωA ，则电压和电流之间的相位差为__________.9．在纯电阻电路中，电流与电压的相位_________；在纯电容电路中，电压________电流 90；在纯电感电路中，电压__________电流 90。

10.已知A )90sin(25,A )30sin(250201+ω=+ω=t i t i ，得••+21I I =_________，所以21i i +=___________。

11.流入节点的各支路电流 的代数和恒等于零，是基尔霍夫 定律得相量形式。

12. 在正弦交流电路中，已知流过纯电感元件的电流I=5A,电压V 314sin 220t u =，若i u 、取关联方向，则X L =____Ω, L=____H 。

二、 选择题：1．通常交流仪表测量的交流电流、电压值是（ ）A.平均值B.有效值C.最大值D.瞬时值2．如图1所示，给出了电压和电流的相量图，从相量图可知（ ）A 、有效值U ＞IB 、电流电压的相位差为150C 、电流超前电压750D 、电压的初相为3003．如图4），只有 是属电容性电路（ ）A 、 R=4Ω，X L =2Ω，X C =1ΩB 、R=4Ω，X L =2Ω，XC =0C 、 R=4Ω，X L =2Ω，X C =3ΩD 、R=4Ω，X L =3Ω，X C =3Ω4．)15sin(5+=t u ωV ，)5sin(5 -=t i ωA 相位差i u Φ-Φ是（ ） A. 20 B. 20- C. 0 D.无法确定5．若电路中某元件两端的电压u=10sin(314t+450)V ，电流i=5sin(314t+1350)A ，则该元件是（ ）A 、电阻B 、电容C 、电感D 、无法确定6．某一灯泡上写着额定电压220V ，这是指电压的（ ）A 、最大值B 、瞬时值C 、有效值D 、平均值7．在纯电感电路中，电压有效值不变，增加电源频率时，电路中电流（ ）A 、增大B 、减小C 、不变D 、不能确定8．正弦电路中的电容元件： （ ）A 、频率越高，容抗越大；B 、频率越高，容抗越小；C 、容抗与频率无关9．在纯电容电路中，增大电源频率时，其它条件不变，电路中电流将（ ）A 、增大B 、减小C 、不变D 、不能确定10、周期s 1=T、频率Hz 1=f 的正弦波是（ ）。

正弦交流电测试题: 班级:一. 是非题〔1〕R-L-C 串联谐振又叫做电流谐振。

〔 〕〔2〕某同学做荧光灯电路实验时，测得灯管两端电压为110V ，镇流器两端电压为190V ，两电压之和大于电源电压220V ，说明该同学测量的数据错误。

〔 〕〔3〕在同一交流电作用下，电感L 越大，电感中的电流就越小。

〔 〕〔4〕端电压滞后电流的交流电路一定是感性电路。

〔 〕〔5〕有人将一个额定电压为220V 、额定电压为6A 的交流电磁铁线圈误接在220V 的直流电源上，此时电磁铁仍将能继续工作。

〔 〕〔6〕两个同频率正弦量的相位差，在任何瞬间都不变。

〔 〕〔7〕在R-L-C 串联电路中，ＵR 、ＵL 、Ｕc 的数据值都有可能大于端电压〔 〕〔8〕电阻元件上电压、电流的初相一定都是零，所以他们是同相的。

〔 〕〔9〕在R-L-C 串联中，感抗和容抗数值越大，电路中的电流就越小。

〔 〕〔10〕正弦交流电的相位，可以决定正弦交流电在变化过程中，瞬时值的大小和正负。

〔 〕〔11〕正弦交流电路中，电感元件上电压最大时，瞬时功率却为零。

〔 〕〔12〕在荧光灯两端并连一个适当数值的电容器，可提高电路的功率因数，因而可少交电费。

〔 〕〔13〕正弦交流电的平均值就是有效值。

〔 〕〔14〕正弦交流电的平均功率就是有功功率。

〔 〕〔15〕只有同频率的几个正弦量的相量，才可以画在同一个向量图上进行分析。

〔 〕2. 选择题〔1〕正弦电流通过电阻元件时，以下关系正确的选项是。

〔 〕A.t R U i ωsin =B.R U i =C.R U I =D.)sin(ρω+=t RU i 〔2〕纯电感电路中，已知电流的初相角为-60，则电压的初相角为〔 〕A. 30°°°°〔3〕加载容抗为100Ω的纯电容的两端电压uc=100sin 〔ωt-3〕V ，则通过他的电流应是〔 〕A.A t ic )3sin(πω+=B.A t ic )6sin(πω+=C.A t ic )3sin(2πω+= D.A t ic )6sin(2πω+= 〔4〕两纯电感串联，X L1=10Ω，X L2=15Ω，以下结论正确的选项是〔 〕Ω〔5〕某电感线圈，接入直流电，测出R=12Ω；接入工频交流电，测出阻抗为20Ω，则线圈的感抗为〔 〕A. 20ΩΩΩΩ(6)、电容元件在正弦交流电路中消耗的平均功率为〔 〕。

第二章 正弦交流电路 习题参考答案一、填空题：1. 表征正弦交流电振荡幅度的量是它的 最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率ω ；表征正弦交流电起始位置时的量称为它的 初相 。

三者称为正弦量的 三要素 。

2. 电阻元件上任一瞬间的电压电流关系可表示为 u = iR ；电感元件上任由上述三个关系式可得， 电阻 元件为即时元件； 电感 和 电容 元件为动态元件。

3. 在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为 50Ω ，该电路为 容 性电路。

电路中吸收的有功功率为 750W ，吸收的无功功率又为 1000var 。

二、判断题：1. 正弦量的三要素是指最大值、角频率和相位。

（错）2. 电感元件的正弦交流电路中，消耗的有功功率等于零。

（对）3. 因为正弦量可以用相量来表示，所以说相量就是正弦量。

（错）4. 电压三角形是相量图，阻抗三角形也是相量图。

（错）5. 正弦交流电路的视在功率等于有功功率和无功功率之和。

（错）6. 一个实际的电感线圈，在任何情况下呈现的电特性都是感性。

（错）7. 串接在正弦交流电路中的功率表，测量的是交流电路的有功功率。

（错）8. 正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。

（错）三、选择题：1. 某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为（ B ）A 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ；C 、)90314sin(380︒+=t u V 。

2. 一个电热器，接在10V 的直流电源上，产生的功率为P 。

把它改接在正弦交流电源上，使其产生的功率为P /2，则正弦交流电源电压的最大值为（ D ）A 、；B 、5V ；C 、14V ；D 、10V 。

3. 提高供电电路的功率因数，下列说法正确的是（ D ）A 、减少了用电设备中无用的无功功率；B 、减少了用电设备的有功功率，提高了电源设备的容量；C 、可以节省电能；D 、可提高电源设备的利用率并减小输电线路中的功率损耗。

第二章正弦交流电一、填空1、已知u = 102sin（3140 t －240º）V ，则U m = V，U= V，ω=rad/s，f = Hz，T = s, Φ= 。

2、有一正弦交流电流：i(t)=5×1.414sin(1000t＋300o)A，那么它的有效值为I= ，角频率ω= ，初相角Φi= 。

3、周期T=0.02s，振幅为50V、初相角为60º的正弦交流电压u的解析式为，其有效值。

4、用电流表测得一正弦交流电路中的电流为10A ，则其最大值为A。

5、在正弦交流电中完成一次周期性变化所用的时间叫。

6、正弦交流电1s内变化的次数叫做正弦交流电的。

7、周期、频率和角频率三者间满足的关系是。

8、描述正弦量的三要素是。

9、电容器的容抗与自身电容量之间是（正比或反比）关系，与信号频率之间是（正比或反比）关系。

10、下列属于直流电压范围的有（），属于交流电压范围的是（）。

11、线圈的感抗与自身电感值之间是（正比或反比）关系，与信号频率之间是（正比或反比）关系。

12、在纯电阻电路中，功率因数为，感性负载电路中，功率因数介于与之间。

13、在R-L-C串联电路中，当X L>X C时，电路呈_ _性；当X L<X C时，电路呈_ 性；当X L=X C时，电路呈_ _性。

14、三相交流电相序正序为。

15、三相电源的连接方式有与两种，常采用方式供电。

16、根据电流对人体的伤害程度，触电可分为与两种。

18、当三相交流发电机作星形连接时，线路中存在着两种电压，一种是，它是与之间的电压。

另一种是,它是之间的电压。

这两种电压有效值之间的关系是。

19、对称三相电源星形连接时,U L= U P,线电压的相位超前于它所对应相电压的相位。

20、正序对称三相星形连接电源,若U VW,则U UV= V,U U= V,U W= V。

二、选择填空1、交流电流表在交流电路中的读数为（）A、瞬时值B、平均值C、最大值D、有效值2、正弦交流电压u=100Sin(628t+60°)V，它的频率为（）A、100HZB、50 HZC、60 HZD、628 HZ3、已知正弦交流电流i= 10T2sin（314t+25o）则频率为（）A、50H ZB、220H ZC、314H ZD、1000H Z4、已知正弦交流电压u=220sin(314t-30o)则其角频率为（）A、30B、220C、50D、100π5 、正弦交流电的有效值为10A，频率为50H Z，初相位为-30°，它的解析式为（）A、i=10sin（314t+30°）AB、i=10sin（314t30°）AC、i=10sin（314t-30°）AD、i=10sin（50t+30°）A6、相量U=100e-j60°V的解析式为（）A、u=100 2 sin(ωt-60°)VB、u=100sin(ωt-60°)VC、u=100sin(ωt+60°)VD、u=100 2 sin(ωt+60°)V7、关于正弦交流电相量的叙述中，（）的说法不正确的。

2021—2022学年度第二学期电工基础单相正弦交流电单元综合模拟试题1（共100分，60分钟）姓名： 班级： 考号：一、选择题（每题2分，共40分）1．交流电变化得越快，说明交流电的周期（ B ）。

A. 越大B. 越小C.无法确定 2．一般用（ C ）表示正弦交流电的瞬时值。

A. I 、U 、EB. m I 、m U 、m EC. i 、u 、e3．正确使用万用表时，交流挡和直流分别测量的是电压或电流的（ C ）。

A. 最大值和有效值B. 瞬时值和平均值C. 有效值和平均值 4．某一正弦交流电波形如图所示，其瞬时值表达式为（ B ）。

A. ⎪⎭⎫⎝⎛-=4sin 5πωt u V B. ⎪⎭⎫ ⎝⎛+=4sin 5πωt u V C. ⎪⎭⎫⎝⎛-=4sin 25πωt u V D. ⎪⎭⎫ ⎝⎛+=4sin 25πωt u V4题图5．两个正弦交流电流的解析式为)30314sin(101+=t i A ，)30314sin(2202 -=t i A ，这两个交流电流的相同的量为（ A ）。

A. 周期B. 有效值C. 最大值D. 初相位6．两个正弦交流电流的解析式为)30314sin(101+=t i A ，)60628sin(252-=t i A ，则（ D ）。

A. 1i 比2i 超前90 B. 1i 比2i 滞后90 C. 1i 和2i 正交 D.不能判断相位关系 7．两个正弦交流电压的解析式为⎪⎭⎫⎝⎛+=6100sin 101ππt u V ，⎪⎭⎫ ⎝⎛-=3100sin 252ππt u V ，则（ C ）。

A. 1u 比2u 超前30 B. 1u 比2u 滞后60C. 2u 比1u 滞后90 D.不能判断两者的相位关系8．已知正弦交流电路如图所示，其中)sin(251t i ω=A ，)90sin(252-=t i ω A ，则总电流i 等于（ A ）。

A. ⎪⎭⎫⎝⎛-=4sin 10πωt i A B. ⎪⎭⎫ ⎝⎛+=4sin 210πωt i A C. ⎪⎭⎫⎝⎛+=4sin 10πωt i A D. ⎪⎭⎫⎝⎛-=4sin 210πωt i A8题图9．若t =0时，某电压的相量如图所示，此时电压有效值为10V ，那么电压的解析式是（ D ）。

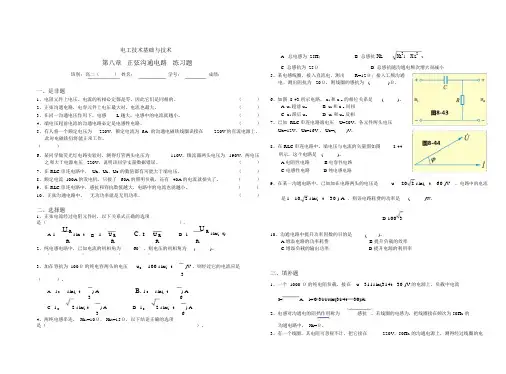

电工技术基础与技术第八章正弦沟通电路练习题班别：高二（）姓名：学号：成绩：一、是非题1、电阻元件上电压、电流的初相必定都是零，因此它们是同相的。

（）2、正弦沟通电路，电容元件上电压最大时，电流也最大。

（）3、在同一沟通电压作用下，电感L 越大，电感中的电流就越小。

（）4、端电压超前电流的沟通电路必定是电感性电路。

（）5、有人将一个额定电压为220V、额定电流为 6A的沟通电磁铁线圈误接在220V 的直流电源上，此时电磁铁仍将能正常工作。

（）6、某同学做荧光灯电路实验时，测得灯管两头电压为110V，镇流器两头电压为 190V，两电压之和大于电源电压 220V，说明该同学丈量数据错误。

（）7、在 RLC串连电路中， U R、U L、U C的数值都有可能大于端电压。

（）8、额定电流 100A 的发电机，只接了 60A 的照明负载，还有 40A 的电流就损失了。

（）9、在 RLC串连电路中，感抗和容抗数值越大，电路中的电流也就越小。

（）10、正弦沟通电路中，无功功率就是无用功率。

（）A. 总电感为 25H；B. 总感抗X L X L21 X L22C. 总感抗为 25ΩD. 总感抗随沟通电频次增大而减小5、某电感线圈，接入直流电，测出R=12Ω；接入工频沟通电，测出阻抗为 20Ω，则线圈的感抗为 ()Ω。

6、如图 8-43 所示电路， u i和 u o的相位关系是()。

A. u i超前 u oB. u i和 u o同相C. u i滞后 u oD. u i和 u o反相7、已知 RLC串连电路端电压U=20V，各元件两头电压U R=12V， U L=16V ， U C=()V。

8、在 RLC串连电路中，端电压与电流的矢量图如图8-44所示，这个电路是()。

A.电阻性电路B.电容性电路C.电感性电路D.纯电感电路9、在某一沟通电路中，已知加在电路两头的电压是u 20 2 sin( t 60 )V，电路中的电流是 i 10 2 sin( t 30 ) A ，则该电路耗费的功率是()W。

第三章 正弦交流电路一、填空题1．交流电流是指电流的大小和____ 都随时间作周期变化，且在一个周期内其平均值为零的电流。

2．正弦交流电路是指电路中的电压、电流均随时间按____ 规律变化的电路。

3．正弦交流电的瞬时表达式为e =____________、i =____________。

4．角频率是指交流电在________时间内变化的电角度。

5．正弦交流电的三个基本要素是_____、_____和_____。

6．我国工业及生活中使用的交流电频率____，周期为____。

7． 已知V t t u )270100sin(4)(︒+-=，m U = V ，ω= rad/s ，ψ = rad ，T= s ，f= Hz ，Tt=12时，u(t)= 。

8．已知两个正弦交流电流A )90314sin(310A,)30314sin(100201+=-=t i t i ，则21i i 和的相位差为_____，___超前___。

9．有一正弦交流电流，有效值为20A ，其最大值为____，平均值为____。

10．已知正弦交流电压V )30314sin(100+=t u ，该电压有效值U=_____。

11．已知正弦交流电流A )60314sin(250-=t i ，该电流有效值I=_____。

12．已知正弦交流电压()V 60314sin 22200+=t u ，它的最大值为___，有效值为____，角频率为____，相位为____，初相位为____。

13．正弦交流电的四种表示方法是相量图、曲线图、_____ 和_____ 。

14．正弦量的相量表示法，就是用复数的模数表示正弦量的_____，用复数的辐角表示正弦量的_______。

15．已知某正弦交流电压V t U u u m )sin(ψω-=，则其相量形式•U =______V 。

16．已知某正弦交流电流相量形式为0i120e50=•I A ，则其瞬时表达式i =__________A 。

第2章 正弦交流电路一、选择题1.在负载为纯电容元件的正弦交流电路中，电压u 与电流i 的相位关系是（ A ） A.u 滞后i 90º B.u 超前i 90º C.反相D.同相2.已知正弦电流的有效值相量为 则此电流的瞬时值表达式是下列式中的（ C ）A ．10sin(ωt-45º)AB ．10sin(ωt+45º)AC ．102sin(ωt-45º)AD ．102 sin(ωt+45º)A3.通过电感L 的电流为i L =62sin(200t+30º)A ，此电感的端电压U L =2.4V ，则电感L 为（ B ）A.2mHB.2mHC.8mHD.400Mh4.某电路元件中，按关联方向电流)90314sin(210︒-=t i A ，两端电压t u 314sin 2220=V ，则此元件的无功功率Q 为( c )A.-4400WB.-2200varC.2200varD.4400W5.纯电感元件的正弦交流电路如图示，已知电源的角频率为ω，其U 与I 的正确关系是( b )A.L I j U ω-=B.L I j U ω=C.L1I j U ω-= D. L1Ij U ω=6.图示电路中，u 为正弦交流电压，其角频率为ω，则此电路中的阻抗模|Z|为( a )A.2221)C1L ()R R (ω-ω++ B.2221)C 1L ()R R (ω+ω++ C. C1L )R R (21ω-ω++ D.C1L R R 21ω+ω++I U ••R 1LR 2Cu7.R 、L 串联的正弦交流电路中，若u R =52sin(ωt+10°)V ，u L =52sin(ωt+100°)V ，则总电压u 为( b )A ． 5sin(ωt+45°)VB ． 10sin(ωt+55°)VC ． 52sin(ωt+110°)VD ． 102sin(ωt+70°)V8.在正弦交流电路中，某负载的有功功率P=1000W ，无功功率Q=577var ，则该负载的功率因数为( d ) A. 0.5B. 0.577C. 0.707D. 0.8669.图示正弦交流电路中U=220V ，R=ωL=1ωC=100Ω，此电路消耗的有功功率是( b ) A ． 2.2×100W B ． 2.22×100WC ． 2.2×300WD ． 2.22×300WC•U10．电路如图所示，已知I 1=3A ，I 2=8A ，I 3=4A 则电流I 等于（ b ） A ．1A B ．5A C ．7A D ．15AI 3••11．为了提高感性负载电路的功率因数，通常采用的方法有（ d ） A ．串联电感 B ．串联电容 C ．并联电感D ．并联电容12.图示正弦交流电路中，若C I 超前U角︒45，则R 应等于( c ) A.32Ω B. 1Ω C.1.5Ω D. 2Ω13.在图示的正弦电路中，5,C AB BC R X U U ==Ω=，且电路处于谐振状态，则复阻抗Z 为（ a ）Z R-jX CB+-I U ••A.(2.5 2.5)j +ΩB.(2.5 2.5)j -ΩC.545∠ΩD.0∠Ω14.有一RLC 串联电路，已知5L C R X X ===Ω，端电压U=10V ，则I ＝（ c ）A A.23 B. 12C. 2D. 1 15.已知某感性负载的阻抗模7.07,5Z R =Ω=Ω，则其功率因数是（ c ） A. 0.5 B. 0.6 C. 0.707 D.0.8二、填空题1.在正弦交流电路中，电源的频率越高，电感元件的感抗越 大 。

正弦交流电练习题姓名班级一选择题:1、两个正弦交流电电流的解析式是i1=10sin(314t+)A,i2=10sin(100πt+)A,这两个试中两个交流电流相同的量是A、最大值B、有效值C、周期D、初相位2、已知一交流电流,当t=0时,i1=1A,初相位为30°,则这个交流电的有效值为A、0.5AB、 1.414AC、 1AD、 2A3、正弦交流电的三要素是指A、振幅、周期、频率B、周期、频率、角度C、振幅、频率、初相D、振幅、频率、相位差4、一个电热器接在10V的直流电源上和接在交流电源上产生的热量相同，则交流电源电压的最大值为A、5VB、10VC、 10 VD、 5V5、一个电热器接在10V的直流电源上，产生一定的热功率，把它改接到交流电源上，使产生的热功率是直流时的一半，则交流电源电压的最大值应是A、7.07VB、5VC、14VD、120V6、一个电容器的耐压为250V，把它接入正弦交流电路中使用时，加在电容器上的交流电压有效值可以是A、250VB、200VC、176VD、150V二填空题；1、和都随时间变化的电流叫做交流电。

2、正弦交流电的最大值Um与有效值U之间的关系为。

3、工厂中，一般动力电源电压为，照明电源电压为，安全电压低于的电压。

4、正弦交流电的三要素是、、。

5、已知一正弦交流电源i=sin（314t-）A，则该交流电的最大值为，有效值为，初相位为，频率为，周期为，t=0.1s时，交流电的瞬时值为。

6、如图所示是正弦交流电流的波形图，它的周期是0.02s，那么它的初相位是，电流的最大值是，t=0.01s时电流的瞬时值是。

7、有一交流电源，其频率为10KHZ，则此交流电的周期是。

8、有一个直流电源和一个交流电流分别通过同一，经过相同时间产生的相同，则此直流电的数值为。

9、我们日常用的220V市电和380V的工业用电是交流电的值，其频率都是。

三判断题：1、交流电气设备铭牌上所示的电压值、电流值是最大值。

正弦交流电路一、填空1、正弦交流电流是指电流的和均按变化的电流。

2、正弦交流电流的瞬时值是交流电在任一时刻的值，可用符号、、表示；正弦交流电的最大值可作符号、、表示。

3、交流电的周期是指，用符号表示，其单位是交流电的频率是指，用符号表示，其单位是，它们的关系是。

4、我国的电力标准频率为Hz，习惯上称为工频，其周期为s，角频率为rad/s.5、市用照明电的电压为V，这是指电压的值，它的最大值为V。

6、已知正弦交流电压u＝2202sin(314t- /3)V,它的最大值是，有效值是，角频率等于，初相位等于。

7、已知两个正弦量u1=220sin(314t+30 )V，u2= 311sin(314t-60)V，它们的相位差为，超前。

8、正弦交流电的常用表示方法有、、三种。

9、用旋转矢量表示正弦交流量时，其长度等于正弦交流量的值或值，旋转矢量与x轴正方向的夹角表示正弦量的。

10、在纯电阻正弦交流电路中，电流与电压的相位关系是，电压有效值与电流有效值的数量关系是。

在纯电感正弦交流电路中，电流与电压的相位关系是，电压有效值与电流有效值的数量关系是。

11图示波形，已知f=50HZ，则I m= ，I= ，ω= ，φ=，电流的解析式为i= 。

12．已知交流电压u=100Sin(314t-45º)V，当t=0.1s时，交流电压的瞬时值为。

13．市用照明电的电压为220V ，这是指电压的 ，接入一个标有“220V ，100W”的灯泡后，灯丝上通过的电流的有效值是 ，电流的最大值是 。

14．一个电感为100mH ，电阻可不计的线圈接在“220V ，50Hz”的交流电上，线圈的感抗是 ，线圈中的电流是 。

15．已知电压)30314sin(210+=t u V ，电流)60314sin(220-=t i A ，则∙=U _________，=∙I ___________。

16． 已知某一交流电路，电源电压)30sin(2100-=t u ωV ，电路中通过的电流)90sin(2 -=t i ωA ，则电压和电流之间的相位差为__________，电压第一次到达零值时所需的时间是 。

正弦交流电练习题一．选择题1.下列表达式正确的是（）。

A.B．C．D．2.一台直流电动机，端电压为 555 V，通过电动机绕组的电流为 2.73 A，此电动机运行 3 小时消耗的电能约为（）kW·h。

A．4500 B．450 C．45 D．4.53.某一负载上写着额定电压220V，这是指（）。

A.最大值B．瞬时值C．有效值D．平均值4.在正弦交流电路中，设的初相角为，的初相角为，则当时，与的相位关系为（）。

A.同相B．反相C．超前D．滞后5 在RLC 串联电路中，当电源电压大小不变，而频率从其谐振频率逐渐减小时，电路中的电流将（）。

A．保持某一定值不变B．从某一最小值逐渐变大C．从某一最大值逐渐变小D．不能判定6.如图所示，已知电流表的读数为11A，的读数为6A，则的读数为（）A。

A.5AB.17AC.12.5AD.9.2A7.在正弦量波形图中，描述其在t =0 时刻的相位是（）。

A.最大值B．初相C．频率D．相位8.图中（）属于直流电压的波形图。

A．B．C．D．9.一正弦交流电压，它的有效值为（）。

A.B．C．D．10．（）反映了电感或电容与电源之间发生能量交换。

A．有功功率B．无功功率C．视在功率D．瞬时功率11.在RLC 串联交流电路中，当电流与端电压同相时，则（）。

A.B．C．D． 12．正弦交流电路中，有功功率、无功功率和视在功率之间的关系是（）。

A．B．C．D． 13．RLC 串联电路发生谐振的条件是（）。

A．B．C．D．1 314. 一个耐压为 250 V 的电容器接入正弦交流电路中使用，加在电容器上的交流电压有效值可以是（ ）。

A ．200 VB ．250 VC ．150 VD ．177 V 15. 在 R-L-C 串联的正弦交流电路中，当端电压与电流同相时，频率与参数的关系满足 。

a)ωL 2C 2=1 b)ω2LC=1 c)ωLC=1 d)ω=L 2C 16. 在 R-L-C 串联的正弦交流电路中，调节其中电容 C 时，电路性质变化的趋势为 。

第二章 正弦交流电路一、填空题：1. 表征正弦交流电振荡幅度的量是它的 最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率ω ；表征正弦交流电起始位置时的量称为它的 初相 。

三者称为正弦量的 三要素 。

2. 电阻元件上任一瞬间的电压电流关系可表示为 u = iR ；电感元件上任一瞬间的电压电流关系可以表示为dt diLu =L ；电容元件上任一瞬间的电压电流关系可以表示为dt du Ci CC =。

由上述三个关系式可得， 电阻 元件为即时元件； 电感 和 电容 元件为动态元件。

3. 在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为 50Ω ，该电路为 容 性电路。

电路中吸收的有功功率为 450W ，吸收的无功功率又为 600var 。

二、 判断题：1. 正弦量的三要素是指最大值、角频率和相位。

（错）2. 电感元件的正弦交流电路中，消耗的有功功率等于零。

（对）3. 因为正弦量可以用相量来表示，所以说相量就是正弦量。

（错）4. 电压三角形是相量图，阻抗三角形也是相量图。

（错）5. 正弦交流电路的视在功率等于有功功率和无功功率之和。

（错）6. 一个实际的电感线圈，在任何情况下呈现的电特性都是感性。

（错）7. 串接在正弦交流电路中的功率表，测量的是交流电路的有功功率。

（错）8. 正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。

（错）三、选择题：1. 某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为（ B ）A 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ；C 、)90314sin(380︒+=t u V 。

2. 一个电热器，接在10V 的直流电源上，产生的功率为P 。

把它改接在正弦交流电源上，使其产生的功率为P /2，则正弦交流电源电压的最大值为（ D ）A 、7.07V ；B 、5V ；C 、14V ；D 、10V 。

《电工基础》单元测试题——交流电部分《正弦交流电路部分》测试题说明：1、本试卷分Ⅰ、Ⅱ两卷，请把Ⅰ卷上的答案填写在Ⅱ卷的 相应为位置，任何错添均不得分。

2、本试卷满分为300分，时间为150分钟。

第Ⅰ卷一、单项选择（每题3分，共105分）11、一正弦交流电的解析式为μ=220sin(314t-60°)V ，则下列说法成立的是 。

A 、U=220V B 、ω=314rad/s C 、φ0=60° D 、f =100Hz 12、在R 、L 的串联电路中下列说法成立的是 A 、端电压总是滞后总电流arctanR X L B 、端电压总是超前总电流arctan RXL C 、电感线圈上的电压总是超前电阻上电压RXarctan 2L -πD 、该电路的复阻抗为：Z=R - j X L 13、在正弦交流电路中，下列量可以表示交流电的变化步调的是A 、周期TB 、角频率ωC 、振幅D 、初相位 14、在RC 并联的交流电路，R=5Ω，X C =10Ω，外加电压为U=10V ，则有 （04高考）A 、OA I A I C R ==、2B 、A I A IC R 20==、 C 、A I A I C R 12==、D 、A I A I C R 21==、 15、如图所示的电路中，R=2Ω，H L F C s rad 2,1,/1===ω，则电路的等效阻抗为 （04高考） A 、2Ω B 、4Ω C 、8Ω D 、22Ω16、某电路的复阻抗为Z=8 + j （15-14）Ω，则该电路呈 性，电路的电阻为 Ω A 、感、8 B 、容 、8 C 、容、1 D 、感、1 17、如图所示的交流电路中，输入电压与输出电压的表述中成立的是 A 、电阻上的电压U R 总是与端电压的U 1同相位的 B 、2U 总是滞后1U 的 C 、2U 总是超前1U 的 D 、2U 与1U 的相位差角为RX C arctan 21=φ 18、有关j 的说法不正确的是A 、j=1-B 、j 2πje = C 、5j 25πje==5∠90° D 、5 j 25πje ==5∠-90°19、在正弦交流电路中，有关功率的说法正确的是A 、P=P 1+P 2+P 3+…+PnB 、S=S 1+S 2+S 3+…+SnC 、Q=Q 1+Q 2+Q 3+…+QnD 、P+Q=S 20、如图所示的交流电路中，端电压为 ，总阻抗为A 、7Ω 14VB 、7Ω 10VC 、5Ω 14VD 、5Ω 10V21、RLC 串联谐振电路，R=4Ω，，电路的端电压为12V ，则电路的电流为 （04高考） A 、0A B 、1A C 、1.5A D 、3A 22、已知复阻抗为Z= 4- j 4，则电路为 ，电压 电流A 、感性、超前B 、容性、超前C 、容性、滞后D 、感性、滞后 23、在RLC 的串联谐振电路中，U R =10V ，U C =400V ，则电路的品质因数为A 、0.025B 、40C 、10D 、400 24、如图所示的波形图表示正弦交流电路为A 、电阻与电感的串联B 、一定是纯电容C 、纯电感D 、可能是电阻与电容的串联 25、正弦交流电路中的有功功率定义是 。

正弦交流电路 习题参考答案一、填空题：1. 表征正弦交流电振荡幅度的量是它的 最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率ω ；表征正弦交流电起始位置时的量称为它的 初相 。

三者称为正弦量的 三要素 。

2. 电阻元件上任一瞬间的电压电流关系可表示为 u = iR ；电感元件上任一瞬间的电压电流关系可以表示为dtdi Lu =L ；电容元件上任一瞬间的电压电流关系可以表示为dtdu Ci CC =。

由上述三个关系式可得， 电阻 元件为即时元件； 电感 和 电容 元件为动态元件。

3. 在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为 50Ω ，该电路为 容 性电路。

电路中吸收的有功功率为 450W ，吸收的无功功率又为 600var 。

二、 判断题：1. 正弦量的三要素是指最大值、角频率和相位。

（错）2. 电感元件的正弦交流电路中，消耗的有功功率等于零。

（对）3. 因为正弦量可以用相量来表示，所以说相量就是正弦量。

（错）4. 电压三角形是相量图，阻抗三角形也是相量图。

（错）5. 正弦交流电路的视在功率等于有功功率和无功功率之和。

（错）6. 一个实际的电感线圈，在任何情况下呈现的电特性都是感性。

（错）7. 串接在正弦交流电路中的功率表，测量的是交流电路的有功功率。

（错）8. 正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。

（错）三、选择题：1. 某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为（ B ）A 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ；C 、)90314sin(380︒+=t u V 。

2. 一个电热器，接在10V 的直流电源上，产生的功率为P 。

把它改接在正弦交流电源上，使其产生的功率为P /2，则正弦交流电源电压的最大值为（ D ）A 、7.07V ；B 、5V ；C 、14V ；D 、10V 。

第五章习题（练习册）1.是非题（1）用交流电压表测得交流电压是220V ，则此交流电压的最大值是3220V 。

（2）一只额定电压为220V 的白炽灯，可以接在最大值为311V 的交流电源上。

（3）用交流电压表测得交流电的数值是平均值。

（4）如果将一只额定电压为220V 、额定功率为100W 的白炽灯，接到电压为220V 、输出额定功率为2000W 的电源上，则白炽灯会烧坏。

（5）电感性负载并联一只适当数值的电容器后，可使线路中的总电流减小。

（6）只有在纯电阻电路中，端电压与电流的相位差才为零。

（7）某电路两端的端电压为)30314sin(2220︒+=t u V ，电路中的总电流为)30314sin(210︒-=t i A ，则该电路为电感性电路。

（8）在RLC 串联电路中，若C L X X >，则该电路为电感性电路。

（9）在RLC 串联电路中，若C L X X =，这时电路的端电压与电流的相位差为零。

（10）谐振电路的品质因数越高，则电路的通频带也就越宽。

（11）在RLC 并联电路中，若C L X X <，则该电路中的总电流超前端电压，电路为电容性电路。

（12）正弦交流电的三要素是指：有效值、频率和周期。

2.选择题（1）两个正弦交流电流的解析式是：)6314sin(101π+=t i A ，)4314sin(2102π+=t i A 。

这两个交流电流相同的量是________。

A ．最大值B ．有效值C ．周期D ．初相位（2）已知一交流电流，当t=0时的值10=i A ，初相位为︒30，则这个交流电的有效值为_______A ．0.5AB ．1.141AC ．1AD ．2A（3）白炽灯与电容器组成的电路如图所示，由交流电源供电，如果交流电的频率减小，则电容器的________。

A ．电容增大B ．电容减小C ．容抗增大D ．容抗减小（4）白炽灯与线圈组成的电路如图所示，由交流电源供电，如果交流电的频率增大，则线圈的_________。

正弦沟通电路测试题1一、判断题。

1、纯电阻电路的电压与电流同相。

（）2、两电容器并联后的等容抗小于任一并联电容的容抗。

（）3、纯电感线圈在直流电路中相当于开路。

（）4、纯电容电路中，若u=100 2 cos(100πt–300)V，且X C=10Ω，则i=10 2 sin(100πt -60 0)A()5、纯电感电路中，I=U/X L（）6、在纯电容沟通电路中，电流永久超前电压900（）7、在纯电感电路中，电感的刹时功率变化的频次与电源的频次同样。

（）8、在纯电容电路中，电路的无功功率就是刹时功率的均匀值。

（）9、 R、 L、C 单调参数沟通电路的阻抗与电源的频次没关。

（）10、 RC串连沟通电路中，电容上电压u C老是滞后电阻上电压u R900电角。

（）11、 RLC串连的单相正弦沟通电路，当X L>X C时，能够必定电路呈感性。

（）12、 R— L—C 并联电路原处于容性状态，若调理电源频次使其谐振，应使 f 减小。

()13、阻抗串连时，总电压相量等于各分电压相量之和，因此总电压必定大于各分电压。

（）14、在日光灯电路两头并联一个容量适合的电容器后，电路的功率因数提升了，灯管亮度增强了。

（）15、在 RLC串连电路中，感抗和容抗愈大，电路中电流愈小（）16、在 RLC串连谐振电路中，电容和电感上电压必定比总电压小（）二、单项选择题。

1、电阻元件是（）A. 储能元件B.记忆元件C.线性元件D.耗能元件2、在纯电阻电路中，以下说法正确的选项是（）A. 电流和电压同相B.电流和电压正交C. 电流和电压反相D.电流和电压的相位没有关系3、已知沟通电路中的分析式为i =4sin(100t-/4)A ，当它经过 R=2Ω的电阻时，电阻上耗费的功率是（）4、如图所示，表示同有关系的是（）。

iOiii i ii1i 1i1 t O ti 2t O t 2i2i 21A B C D5、在纯电阻电路中，以下关系式正确的选项是（）A. i =U/RB. i=u/RC. I= u /RD.以上均不对6、已知沟通电的分析式为i =5√ 2sin(100t+ /2)A ，R=4Ω，则电路中的电压为（）B. 10√ 2VC. u=20√ 2sin(100t+ /2)VD. 20 sin(100t+ /2)V8、已知沟通电的分析式为i =5√ 2sin(100t+/2)A ，R=4Ω，则电路中的电压的分析式（）B. 10√ 2VC. u=20√ 2sin(100t+ /2)VD. 20 sin(100t+ /2)V9、在纯电阻电路中，电压和电流的相位差为_______。

一、填空题1、已知正弦交流电路中某负载上的电压电流的波形图如图1所示，若角频率为 314rad/s ，则它们的瞬时值表达式 u = ，i = ，有效值相量分别为U= ，I = ，在相位上电压 电流 度,为电 性 负载，负载上消耗的有功功率为 。

图 1-12、正弦量的三要素为幅值、角频率和3、某正弦电压u 的有效值为200V ，频率为50H Z ，初相为30°，则其瞬时值表达式为______________________________。

4、一个角频率为314/rad s 的正弦电压的最大值相量为0545V ∠，其瞬时电压的解析式为()u t = ；若有效值相量为0545V ∠，则其瞬时电压的解析式为()u t = 。

5、正弦稳态电路中，某无源二端网络的阻抗为Z=3+j4Ω，则该二端网络呈 性。

6、正弦稳态电路中 上的电流超前电压90°。

7、电感元件能存储 能，电容元件能储存 能。

8、正弦稳态电路中, 一个无源感性单口网络的端口电压u (t) ＝10sin (100t +ψu ) V ，端口电流 i(t) = 3 sin(100t - 10°)A (u ,i 为 关联参考方向), 功率因数为0.5 ，则电压的初相ψu 为 。

9、正弦稳态电路中，电流超前电压90°的元件是 。

10、若电感L 的电压u 与电流i 为关联参考方向，则u ，i 的瞬时VCR 表达式为： 。

11、正弦电压u=20sin(314t-60º)V 的最大值相量表达式为 。

12、若正弦电压u=10sin(314t ＋60º)V ，正弦电流i=20in(314t-30º)V ，相位差ψ＝ψu -ψi = 。

13、无功功率反映了元件与电源之间 。

14、RLC 串联的交流电路，已知电阻R ＝6Ω， 感抗X L ＝12Ω、容抗X C ＝4Ω阻抗Z= Ω，阻抗模Z ＝ Ω，阻抗角ϕ＝ 。
