电路图与实物图互画练习

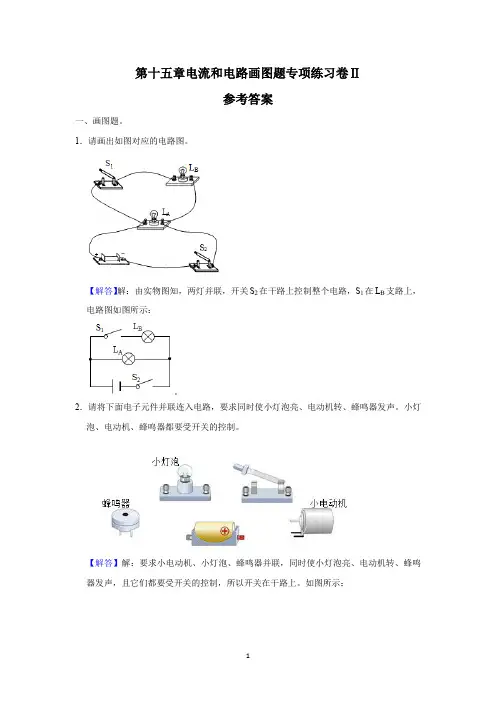

第十五章电流和电路画图题专项练习卷Ⅱ参考答案一、画图题。

1．请画出如图对应的电路图。

【解答】解：由实物图知，两灯并联，开关S2在干路上控制整个电路，S1在L B支路上，电路图如图所示：。

2．请将下面电子元件并联连入电路，要求同时使小灯泡亮、电动机转、蜂鸣器发声。

小灯泡、电动机、蜂鸣器都要受开关的控制。

【解答】解：要求小电动机、小灯泡、蜂鸣器并联，同时使小灯泡亮、电动机转、蜂鸣器发声，且它们都要受开关的控制，所以开关在干路上。

如图所示：。

3．如图所示的电路，只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线，然后画出电路图。

【解答】解：把电流表串联接入电路，测干路电流，实物图如图所示：；根据实物图，画出电路图，如上图所示。

4．如图所示是实验的实物电路图，请画出对应的电路图。

【解答】解：由实物图知，两灯并联，开关在干路上控制整个电路，电流表在L1支路上，电路图如图所示：。

5．如图所示为一实物电路，请画出对应的电路图。

【解答】解：由实物图知，开关S、L1、L2依次连接在电源两极上，电路图如图所示：。

6．小明想测量并联电路中干路电流，连接的电路如图所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。

【解答】解：根据图可知，原电路中，两灯短路了；电流表测量干路中的电流，电流表应接在干路中；电流从电源的正极出来，经过开关、电流表后，分成两条路径，分别经过两个灯泡，然后一起回到电源的负极，改正后如下所示：7．请根据电路图，用笔画线代替导线把实物电路连接完整。

【解答】解：由电路图知，灯泡和电铃并联，一个开关在干路上，一个开关在电铃支路上，实物电路连接如图所示：。

8．如图根据要求将实物图连接完整。

要求：两个灯泡并联，开关S控制整个电路，电流表测通过灯泡L2的电流。

【解答】解：由题意可知，两个灯泡并联，开关S位于干路，电流表位于L2的支路，从电源正极出发，经过开关S分成两支，一支经L1，另一支经电流表和灯泡L2，然后两支路汇合到电源的负极，如图所示：。

电路图与实物图互画练习 It was last revised on January 2, 2021典型例题：例1.将两个灯泡串联起来 .将两个灯泡并联起来 例2. 根据电路图连接实物图 例3.按照实物图作出电路图例4、如图4所示电路中，当开关断开或闭合时，电条件画出相应的等效电路图。

⑴只闭合开关S 3，其余开关断开； ⑵只闭合开关S 2，其余开关断开； ⑶同时闭合S 1和S 3，其余开关断开； ⑷同时闭合S 1和S 2，其余开关断开；时闭合时，哪些灯发光其等效电路如何例5．如图2所示的电路中，⑴当只闭合开关S 1时，哪些灯发光其等效电路如何⑵当开关S 1和S 2同 例6（1）请你设计一个楼梯灯的电路图。

练习1、图1中灯泡L 1和L 2串联，开关控制两灯的通、断电。

2、图2中灯泡L 1和L 2并联，开关同时控制两灯的通、断电。

3图3中灯泡L 1和L 2并联，开关S 1同时控制两灯，开关S 2只控制灯泡L 2。

L LS 图4 L 2L 31S 1S 2 S 3S 1L 2L 1L 3S 2L 1L 2L 1L 2L 1 L 2S 1 图 3S 2L 1 L 2S 1图 8 图4甲4图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。

6、图7、图8、图9、图10、图11、图12、图13中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。

7、在图13中只接通开关S 时，两灯都亮，同时接通S 和S 1时L 1亮，L 2不亮。

10、灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

8、按要求连接实物图，并画出电路图：（1） 图4甲要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

甲 乙 丙 电路连接专题---电路图一、根据电路图连接实物图1．根据下图电路图，连接实物图2．按照右上图（a ）所示的电路图将图（b ）中的实物连接起来 3． 根据电路图连接实物图4．如上图（a ）所示电路，将图（b ）中的电路元件连接起来进行电流强度的测量。

已知通过灯泡的电流强度小于0.6安 5．（1）在图甲、乙○内填上适当的电表符号，并标出正、负接线柱。

（2）在图丙中根据标出的电流方向，从电池组、电压表、电流表三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L 1和L 2串联，且都能发光。

6． 按照电路图，将对应右图各实物元件连接起来。

V + —二、根据实物图画电路图1．根据下图画出它的电路图2．按照实物图作出电路图3． 按要求组成电路图，元件位置不要移动：（1）图甲要求：只闭合开关S 1时，电灯发光，电铃不发声；只闭合开关S 2时，电灯发光，同时电铃发声。

（2）图乙要求：L 1、L 2并联；滑动变阻器只改变L 1的电流，电流表测L 2的电流，开关控制L 1、L 2的通断。

（3）图丙要求：L 1、L 2串联；电流表测L 1的电流，电压表测L 2的电压，开关控制的L 1通断。

三、根据要求连接实物图或电路图1．将两个灯泡串联起来/将两个灯泡并联起来+—L 3L 2L 1S 2S 1L 2L 1 L 2L 1S2．要求S 为总开关，S 1控制L 1，S 2控制L 2，L 1、L 2并联，画出电路图，连接实物图3．用线条代替导线，将图中的电器元件连成电路。

要求：（1）开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；（2）共用一个电池组4．按要求连接实物图，并画出电路图：（1）图甲要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

（2）图乙要求：L 1、L 2并联，用两个电流表一次就能测出通过L 1、L 2的电流及总电流。

5．有三盏灯，一个电源，一个开关及一些导线，请按下列要求分别画出电路图。

周末提高《串并联电路图专题练习》一、了解串并联电路：1.串并联概念：串联电路：①概念：把电路元件_连接起来。

②特点：(1)通过一个元件的电流_另一个元件，电流只有_条路径；(2)电路中只需个开关，且开关的位置对电路影响。

并联电路：①概念：把电路元件_ _连接起来(并列元件两端才有公共端)。

②特点：干路电流在分支处，分成_ 条支路；（2）各元件可以_工作，互不干扰；（3）干路开关控制_ __，支路开关只控制_ __。

2. 电流流向法：电流流向法是识别串并联电路最常用的方法。

在识别电路时，让电流从电源的正极出发经过各用电器回到电源的负极，途中不分流，始终是一条路径者，为串联；如果电流在某处分为几条支路，若每条支路上只有一个用电器，最终电流又重新汇合到一起，像这样的电路为并联。

并联电路中各用电器互不影响。

3. 拆除法：它的原理就是串联电路中各用电器互相影响，拆除任何一个用电器，其他用电器中就没有电流了；而并联电路中，各用电器独立工作，互不影响，拆除任何一个或几个用电器，都不会影响其他用电器。

4. 节点法：所谓“节点法”就是在识别不规范电路的过程中，不论导线有多长，只要中间没有电源、用电器等其他电路元件，则导线两端点均可以看成同一个点，从而找出各用电器两端的公共点，它的最大特点是通过任意拉长和缩短导线达到简化电路的目的。

5. 等效电路法：对于题目中给定的电路可能画法不规则，我们可综合上述方法通过移动、拉长、缩短导线，把它画成规则的电路，即画出它的等效图来进行识别。

练习：1、将下图中的元件连接起来，形成串联电路并标出电流的方向。

2、将下图中的元件连接起来，形成并联电路并标出电流的方向。

（要求每个开关控制一个灯泡）3、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。

当S1，S2闭合时，能亮的灯是______，它们是______联的。

当S1闭合、S2断开时，能亮的灯是______。

电路图与实物图互画练习题电流与电路解决三类问题1、按电路图连接实物图2、根据实物图画电路图3、按要求连接实物图或画电路图一、电路图与实物图互画2二、根据实物图画出电路图34三、按照要求连接电路1、根据图所示，要求L 、L 并联，S 1控制L 1, s 2控制L 2 , S 在干路，连线不要交叉，请将图中元件连成电路2、将下图中的电路元件按电路图连接成实物图 (要求导线不交叉)3、根据图11—18所示，要求L 、L 并联，S 1控制L 1，S 2控制L 2，S 在干路，连线不要交叉，请将图中元件连成电路(1、2、3、4、5、6、L1L2S2S1123456+++56二、根据左边的电路图将右图中的实物连接起来 1、2、3、4、按要求连接实物图或画电路图如图1，滑动变阻器的滑片向左滑动时，灯泡变亮，并在中边画出对应的电路图。

L2 LS 1LLS 2 S1 LLS1L 1S 1L 2S 2S 2L 2L 1S 172、3、按左边的电路图连接图3的实物图。

4、将图4画成电路图，如在图中只改动一根导线使电流表能直接测出两只小灯泡中的总电流，画出这根导线， 并把改过后的电路图画出来。

5、在图5上用笔画线表示导线把各电路元件按要求连接起来，要求：L 1、L 2并联；用开关控制整个电路；电流表测L 1的电流；用滑动变阻器改变通过L 2的电流大小且滑片向左移动时灯L 2变亮。

根据你的连接在右边方框内再画出相对应的电路图。

6、将图1中的实物图画成电路图。

ASLL 改过后的电路图LLL 2S 2S 1+_ S 1L 2S 28按要求连接实物图或画电路图1、 2、3.根据以下要求，完成下图中的实物连接图。

要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。

并在右边画出它的电路图。

4.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

实物图与电路图一、根据要求用笔画线代替导线，将各题中的实物连接起来。

1、图1中灯泡L1和L2串联，开关控制两灯的通、断电。

2、图2中灯泡L1和L2并联，开关同时控制两灯的通、断电。

3、图3中灯泡L1和L2并联，开关S1同时控制两灯，开关S2只控制灯泡L2。

图3L1 L2S1S2L1 L2图2L1 L2图1L 1 L 2S 1 图 8 4、图4、图5中灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

5、图6中三个灯泡并联，S 是总开关，S 1只控制灯泡L 1， S 2只控制灯泡L 2。

6、图7、图8、图9、图10、图11、图12、图13中两灯并联，S 是总开关，S 1只控制灯泡L 1，请将所缺的导线补上。

图 10 S 1 S L 1 L 2 S 1 S 1 S L 1 L 2 图 7 S 2S S 1 L 1 L 2 图 9 L 1L 2L 3 S 1S S 2图 6图 11L 2 S 1 S L 1SS 1 L 1L 2 图 12 L 1 L 2S 图 5S 2L 1 L 2S 1图 4S7、在图13中只接通开关S时，两灯都亮，同时接通S和S1时L1亮，L2不亮。

8、灯泡L1和L2并联，S是总开关，S1只控制灯泡L1，S2只控制灯泡L2。

9、图15中在A、B两房间都能控制灯泡的通、断电。

10、图16中两灯泡并联，开关S是总开关，电流表测通过L1和L2的总电流图13L1L2S1SL1SS2L2S1图14L1 L2S图15BA11、图17、图18中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流。

12、图19、图20中两灯泡并联，开关S 是总开关，电流表A 1只测通过L 1的电流，A 2只测通过L 2的电流。

13、图21、图22中两灯泡并联，开关S 是总开关，电流表只测通过L 1的电流。

L 1L 2S 图 18 图 19L 1 L 2SA 2A 1 L 1 L 2 S A 2 A 1 图 20L 1L 2SL 1 L 2 S图 21 图 22 L 1 L 2 S 图 1714、图23、图24中两灯泡串联，电压表V 1只测L 1两端的电压，图23中V 2只测L 2两端的电压；图24中V 2测L 1、L 2两端的总电压。

简单电路故障 画电路图 连实物图专题一、故障问题：断路和短路知识巩固1、串联电路中的断路和短路（短路分2种情况）：（1）断路：串联电路只有一条路径，只要有一处断路，整个电路都不工作。

（2）短路：在串联电路中谁短路，谁不工作，其他用电器照常工作。

若两灯串联在电路中，两灯均不亮，则肯定是断路；一个灭一个亮，肯定是短路。

2、并联电路中的断路和短路（1）断路：在并联电路中，哪一个支路断路，哪一个支路不工作，其他支路照常工作。

（2）短路：有一个用电器被短路，就相当于电源短路，最终烧坏电源。

练习题：1、找断路：如图所示，闭合开关后，灯L 1 、L 2都不亮，用一段导线的两端接触a 、b 两 点时，两灯都不亮；接触b 、c 两点时，两灯也都不亮；接触c 、d 两点时，两灯 都亮，故障可能是（ ）A 、开关接触不良B 、灯L 1断路C 、灯L 2断路D 、灯L 2被短路2、分析串并联电路，画出等效电路图（1）如图所示，①若开关S 1闭合，S 2断开； ②当开关S 1和S 2都断开 ③当S 1和S 2都闭合（2）如图所示，①当S 1、S 2都闭合时； ②当S 1、S 2都断开时； ③当S 1断开、S 2都闭合时（3）如图所示的电路中， ①只闭合开关S 1时； ②当只有S 1、S 3都闭合时； ③开关S 1、S 2、S 3同时闭合时L 2L 1dc b aAS 1S 2R 3 R 1 R 2S 2 A L 1 S 1 L 3 L 2 VR 2 AL p S 3S 1 R 1S 2（4）画出右图的等效电路图（5）如右上图所示，要构成串联电路，开关应 ，要构成并联电路，开关应 。

二、由实物图画电路图知识巩固思路一：先分清串并联电路，再根据串并联电路的特点画出电路图。

1、 顺着电路中电流的流向，让电流从电源的正极出发，如果电流没有分岔就顺利地回到电源的负极，则为串联电路；如果电流遇到分岔情况则为并联电路（不包括电压表）。

第09讲专题：电路图与实物图互画模块一思维导图串知识模块二基础知识全梳理（吃透教材）模块四核心考点精准练（4大考向）模块五小试牛刀过关测（19题） 1.掌握根据实物图画电路图的方法；2.掌握根据电路图连接实物图的方法；3.掌握串并联电路设计的方法。

■知识点一：根据实物图画电路图1.替换法：所谓替换法就是先将实物图中的元件用规定的符号替换下来，再将符号整理成规范电路图的一种方法。

2.节点法：所谓节点法就是找出电路中电流的分流点和汇流点，以这些点为分界，将电路分成几段来画的方法。

具体步骤：①先找出节点（并联电路的分流点和汇流点）的位置，画出干路；②对照实物图找出一条支路并画出来；③对照实物图找出其他支路并依次画出来；④将干路与各支路连接起来组成完整的电路图。

方法比喻技巧项目比喻理解电流军队从电源正极出发，经外电路回到负极，军队勇往直前，不走回头路，想着方法走近路导线军队要过的路路的长度忽略不计，即导线视为一个点（可将导线视为点，反之，点也可视为导线）用电器军队要过的山山越高，过去的人数越少，即电阻越大，电流越小电流表（后面学习）导线点：即短路电压表（后面学习）珠穆朗玛峰非常高的山，军队过不去，即电压表无电流■知识点二：根据电路图连接实物图1.电流路径法：先确定电流方向，即电流从电源正极流出后依次经过哪些元件，再观察有无分支。

若有分支，先将一条支路连接完成，再在对应的支路处并联上另一条支路。

2.标号法：从电源正极开始，先在电路图中各元件的符号两端标出序号，再在对应的实物图中各元件两端标上对应的序号，最后按照电路图连接实物电路。

考向1：根据实物图画电路图（23-24九年级上·福建泉州·期中）1．请在虚线框内画出与如图所示实物电路对应的电路图。

（23-24九年级上·陕西渭南·期末）2．请根据如图所示的实物图，在虚线框内画出对应的电路图。

3．请你对照电路图，用笔画线代替导线把实物图连接起来（23-24九年级上·河南信阳·期末）4．如图所示，根据实物图画出电路图。

专题训练[电路图和实物图的互画及简单电路的设计]专题概述电路的连接是中考考查的重点，是电学的基础，关于电路的连接中考考查的形式主要有三种．具体的形式如下：1．根据实物图画电路图．(1)首先识别实物图，确定有几条路径；(2)按照一定的顺序画电路图，一般从电源的正极开始，按电流经过的路径顺序逐个将电路元件用相应的电路符号画在草稿纸上，最后接到电源的负极，也可以从电源的负极开始，以相反的次序连接；(3)最后将草图整理，注意电路图最好是长方形，横平竖直，符号规范，元件不要画在拐角处．2．根据电路图连接实物图．根据电路图连接实物图的一般方法：(1)按照电路图把元件一一地放在对应的位置；(2)把所有的开关都断开；(3)按照一定的顺序连接各电路元件，一般从电源的正极开始，按照电流经过的路径顺序逐个连接，最后接到电源的负极，也可以从电源的负极开始，以相反的次序连接，最后回到正极，注意一般导线不要交叉．3．设计电路的基本步骤：(1)根据设计要求，确定用电器、开关和电源的连接方式；(2)画出草图后，根据设计要求进行验证；(3)确定符合题意要求后，再画出规范的电路图，并依据电路图连接实物图．►类型一根据实物图画电路图1．请根据如图2－ZT－1所示的实物图，在虚框内画出对应的电路图．图2－ZT－12．按照图2－ZT－2中的实物图在虚线框中画出对应的电路图．图2－ZT－23．根据图2－ZT－3中的实物图，在虚线框内画出对应的电路图．图2－ZT－34．请按照如图2－ZT－4所示的实物图，在虚线框内画出对应的电路图．图2－ZT－45．按照图2－ZT－5中的实物图，在虚线框内画出对应的电路图．图2－ZT－56．如图2－ZT－6所示是我们日常生活中，拿在手上的随身电风扇的模拟实物图．它是由一个基本电路、外壳及辅助材料组成的，请在虚线框内画出它基本电路的电路图．图2－ZT－6►类型二根据电路图连接实物图7．如图2－ZT－7所示，图甲是玩具电风扇的电路图，请在图乙中连接它的实物电路．图2－ZT－78．按照如图2－ZT－8甲所示的电路图，将图乙中各个元件连接起来．(用笔画线表示导线)图2－ZT－89．请根据如图2－ZT－9所示的电路图，用笔画线代替导线将实物图连接完整．(连线不得交叉)图2－ZT－910．按照图2－ZT－10中的电路图，将实物图连接起来，连线不能交叉．图2－ZT－1011．如图2－ZT－11所示，根据电路图，将电路元件一一对应地连接起来．图2－ZT－11►类型三简单电路的设计12．2017·阜新交通路口安装着过斑马线的红、绿信号灯，图2－ZT－12中符合红、绿信号灯工作情况的电路图是( )图2－ZT－1213．用一个开关同时控制两个电灯，请先在虚线框中画出电路图再连接图2－ZT－13中的实物图．图2－ZT－1314．要求：L1、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图2－ZT－14中元件连成电路．图2－ZT－1415．如图2－ZT－15所示，请用笔画线代替导线完成实物图．要求：(1)开关S1断开时，电铃不响、电动机不转．(2)只闭合开关S1时，电铃不响、电动机转动．(3)开关S1、S2都闭合时，电铃响、电动机转动．图2－ZT－1516．某品牌手持式电动螺丝刀如图2－ZT－16所示，它有两个开关，其中开关S控制照明灯和电动机，开关S1只控制照明灯，请在虚框内画出它的电路图．图2－ZT－1617．为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，会自动发光．为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”，控制电路由“光控开关”和“声控开关”组成，在图2－ZT－17中完成电路的连接．图2－ZT－17详解详析1．如图所示2．如图所示3．如图所示4．如图所示5．如图所示6．如图所示7．如图所示8．如图所示9．如图所示10. 如图所示11．如图所示12．C [解析] 图A中，两开关均闭合时，红、绿交通信号灯同时发光，断开任意开关时，均不发光，不符合实际．图B中，当只闭合开关S2时，电源短路；只闭合开关S1时，两灯泡都发光，不符合实际．图C中，只闭合开关S1时，绿灯亮；只闭合开关S2时，红灯亮，符合实际．图D中，当只闭合开关S2或两开关都闭合时，绿灯亮；只闭合开关S1时，红、绿灯都发光，不符合实际．13．如图所示或14．如图所示15．如图所示16．如图所示17．如图所示。

1、请根据左边实物连接的电路图，画出其电路图。

2、L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。

3、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组4、根据图(a)的电路图，在图(b)中画出对应的实物连接图．5、在下图中，根据实物图，画出相应的电路图．6、根据如图所示的实物图，画出电路图．7、请把图4-9中的电路元件连成电路图。

要求：S只控制L1，S2控制干路。

8、将图11—19中的电路元件按电路图连接成实物图．(要求导线不交叉)9．请按照原理图连接实物图。

（要求导线互不交叉，与原理图一一对应，不要求量程选取）10．为了测量电阻R的阻值，某同学对应原理图连接实验器材的线路如图所示。

㈠．请指出连接线路中的三个错误，只须用语言说明：（1）滑动变阻器：______________________________________.（2）定值电阻：________________________________________.（3）电压表：___________________________________________.（4）试用笔画线代替导线，将错误改正过来。

（每处一分，共3分）11.某同学依据图12甲所示的电路图，已部分完成了在图12乙中实物的连接，请你用笔画线帮他继续完成该电路的连接。

（3分）12.把以下电路在右边方框里画成电路图。

电 学 特 点 与 原 理 公欧姆定律：RUI =（欧姆定律:导体中的电流跟导体两端电压成正比，跟导体的电阻成反比）串联部分1． I=I1=I2=…=In (串联电路中电流的特点：电流处处相等)2． U=U1+U2++Un (串联电路中电压的特点：串联电路中，总电压等于各部分电路两端电压之和)3． R 串=nR (n 个相同电阻串联时求总电阻的公式) 4．2121R R U U =（串联电路中电压与电阻的关系：电压之比等于它们所对 应的电阻之比）5． R=R1+R2+…+Rn (串联电路中电阻的特点：总电阻等于各部分电路电阻之和)并联部分1、 I=I1+I2+…+In (并联电路中电流的特点：干路上的电流等于各支路电流之和) 2 、U=U1=U2=…=Un （并联电路中电压的特点：各支路两端电压相等。

中考物理根据实物画电路图专项练习中考物理根据实物画电路图专项练习一、单选题(本大题共3小题，共6.0分)1. 某同学按照图所示的实物图画出电路图，则图中所画电路图正确的是（）A. B . C.D.2. 图为一实物电路连接图，图中是某同学所画出其对应的电路图，正确的是（）A.B.C.D.3. 如图是一个实物图，请选出对应的电路图（）A. B.C.D.二、填空题(本大题共2小题，共4.0分)4. 如图所示的是“用滑动变阻器改变灯泡的亮度”的实验电路．要求L1与L2工作互不影响，滑动变阻器只控制L1的亮度，且滑片P向左滑动时L1变亮．请你用铅笔画线表示导线完成电路的连接，并在虚线方框中画出对应的电路图．连接电路时开在应处于 ______ 状态，变阻器的滑片应处于 ______ 端（A或B）．5. 小园用滑动变阻器改变电路中的电流时，正确连接好如图所示的实物图，并画出与实物图相对应的电路图；在闭合开关前，同伴小苹提醒她图所画的电路图有不对应之处，请您指出：① ______ ；② ______ ．三、作图题(本大题共31小题，共155.0分)6. 根据实物图在方框内画出它的电路图。

7. 据图所示的实物电路图，在右侧的虚线框内画出与它对应的电路图．8. 请根据实物连接图1在方框内画出对应的电路图2．9. 根据实物图画出电路图．10. 如图所示，请根据实物连接图，在方框内画出与之对应的电路图．11. 根据实物图，在右边方框中画出相应的电路图．12. 如图所示，请你根据实物连接图，在虚线框内画出电路图．13. 根据某电路的示意图，请在虚线框内画出这个电路的电路图．14. 如实物图所示，要求滑动变阻器的滑片向右移动时小灯泡变亮，电压表测小灯泡L的电压．（1）请按要求连接实物图；（2）请根据实物图在虚线框中画出对应电路图．15. 根据提供的实物图画图相应的电路图．16. 在图2方框内画出电路图画出如图1所示实物的电路图．17. 根据如图所示的实物连线图，画出对应的电路图．18. 请根据图中所示的实物图，在方框内画出对应的电路图．19. 请根据图中所示的实物图，在虚线框中画出对应的电路图．20. 据图1所示的实物图，在图2的方框内画出电路图（要求电器元件一一对应）．21. 将如图的元件连接起来，使灯泡L1与L2并联，电流表A1测L1的电流，A2测L1和L2的总电流，开关控制两盏灯，并在方框中画出电路图．（白色的为负接线柱，通过每个小灯的电流都约为0.5A）22. 根据实物图画出其电路图．23. 在虚线框内将如图所示的实物电路改画成电路图．24. （1）如图为了使投影仪发出的竖直向上的光经平面镜反射后，反射光线与入射光线夹角成120°射到屏幕上，请你画出平面镜的安装位置，并标明与水平面成多大角度？（2）图是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图．25. 作图题（1）根据电路图连接实物图：（2）如图所示，用导线将这些电路元件连接起来组成电路，并画出电路图．26. 请在方框内画出如图所示的实物电路的电路图．27. 根据实物图，在方框内画出电路图28. 根据图所示的实物图，画出相应的电路图29. 根据实物图，在右侧空白处画出电路图．30. 如图所示是我们日常生活中，拿在手上的随身电风扇的模拟实物图．它是由一个基本电路、外壳及辅助材料组成，请在方框内画出它基本电路的电路图．31. 根据电路实物图画出电路图．32. 完成下列作图（1）请将如图1实物图对应的电路图画在图2的虚线框内（2）请按图3的电路图正确连接图4的实物图（电表都选用小量程）33. 请在下面虚线框中画出其对应的电路图．34. 请在虚线框内画出如图所示的实物图的电路图．35. 请在图2方框内画出图1所示的电路图．36. 根据图1实物图在图2中画出电路图四、计算题(本大题共4小题，共32.0分)37. 如图1所示是用电流表测量电流的实物连接图，请按要求回答：（1）请在图2中画出图1的电路图；（2）图1中电流表测量的是通过灯泡______的电流；（3）如果电流表的示数如图3所示，则电流表测出的电流是______A；（4）如果要用电流表测通过L1和L2的总电流，且只允许移动一根导线，应将导线______的右端接在电流表的______接线柱上（选填“a”、“b”、“c”或“+”、“-”）．38. 某实验小组的同学用图1所示的器材测量小灯泡电功率．已知待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1.2W左右．用笔画出导线完成电路的连接，并在如图2的框内画出相应的电路图39. （1）在图1中画出反射光线并标出反射角．（2）按照图2所示的实物电路，在答题卡相应位置画出对应的电路图．（3）图3中的小球受到了重力、绳子的拉力和墙壁的支持力作用．40. 小园用滑动变阻器改变电路中的电流时，正确连接好如图甲所示的实物图，并画出与实物图相对应的电路图（如图乙所示）；在闭合开关前，同伴小苹提醒她所画的电路图有不对应之处，请您指出：① ______ ；②______ ．20xx届中考物理专项练习--根据实物画电路图（含答案、全国通用）【答案】1. D2. C3. D4. 断开；B5. 电源正负极画反了；滑动变阻器的滑片没有画在阻值最大处，另6. 解：从电源正极流出，经过开关后开始分路，一支通过电流表和L1，汇合后回到电源负极，如图所示：一支经过灯泡L27. 解：从电源正极开始，依次连接开关、灯泡、电流表回到负极，如图所示：8. 解：由实物图知，两灯泡串联，由电源的正极出发，依次连接两个灯泡、开关，回到电源的负极，如图所示：9. 解：串联，由实物图可知，两灯泡并联，开关位于干路控制整个电路，电流表与L1电路图如图所示：10. 解：电流从正极出发，经开关S、滑动变阻器、定值电阻、电流表回负极，电压表并联在定值电阻两端，如图所示：11. 解：由实物图可知，电流从电源正极流出，依次通过开关、灯泡、电流表、滑动变阻器，最后回到电源负极，再把电压表并联在灯泡、电流表、滑动变阻器的两端即可．电路图如图所示：．12. 解：从电源正极开始分路，一路经过灯泡L1、S1，另一路经过L2、S2，两支电流汇合回到电源负极．如图所示：13. 解：由实物图可知，从电源正极开始分支，一支经过开关S2、灯泡L1，另一支经过L 2，然后共同经开关S1回到电源负极．如图所示：．14. 解：（1）滑动变阻器的滑片向右移动时小灯泡变亮，即电流变大，电阻变小，故滑片以右电阻丝连入电路中与灯串联，因电源电压为3V，故电压表选用小量程与小灯泡L并联，如下左所示：（2）根据实物图画出电路图，如下右所示：答：实物图如上左所示；电路图如上右所示．15. 解：由实物电路图知，灯泡与电流表串联，电压表与灯泡并联，开关控制整个电路，电路图如图所示：16. 解：由实物图可知，电流从正极出发经灯泡、电流表、开关回到电源负极，再把电压表并联在灯泡两端即可，电路图如图所示：17. 解：电流从电源正极开始分支，一支经灯泡L1，另一支经开关S2、灯泡L 2，然后两支汇合共同经过开关S1回到电源负极．如图所示：18. 解：根据电流的流向，电流从电源正极流出，依次通过开关S、电流表A2，然后分支，一支经灯泡L1，另一只经灯泡L2、电流表A1，汇合后回到电源负极，如下图所示：．19. 解：由实物电路图可知，两灯泡并联，电流表A2测干路电流，电流表A 1测L2支路的电流；先画出电源，从正极开始依次画出开关S、电流表A2、灯L1回到电源的负极，然后将灯L2和电流表A1串联后并联在灯L1的两端，如下图所示：20. 解：由实物图可知，电源、开关、滑动变阻器、灯泡组成的电路，电压表测量灯泡电压，电流表测量灯泡电流．电路图如图所示：21. 解：因为干路中电流等于各支路电流之和，即1A，L2中的电流大约为0.5A，所以电流表A2的量程为0～3A；电流表A1的量程为0～0.6A；从电源正极出发，先把电源、开关、电流表A2、电流表A1、灯泡L1串联接入电路，再把灯泡L2串联后并联在电流表A1和灯泡L1两端，最后回到电源负极；然后根据实物电路图画出电路图，如下图所示：22. 解：电流从正极出发，经过开关开始分支，一支经灯泡L2，另一支经灯泡L1、电流表，然后两支汇合，回到电源负极．如图所示：．23. 解：由实物电路图可知，灯L1与L2并联，开关S1控制整个电路，开关S2控制灯泡L2，电路图如图所示：．24. 解：（1）已知反射光线和入射光线夹角为120°，因为反射角等于入射角，所以反射角和入射角都为60°；画出入射光线和反射光线夹角的角平分线，即为法线，过交点做法线的垂线，即为平面镜的位置；由图可知，已知入射光线竖直向上入射，所以平面镜与水平线的夹角为60°；（2）用导线将电源、开关以及灯泡顺次连接起来；如图所示25. 解：（1）由图1电路图知，两灯泡、开关串联，先连接电源，再依次连接各元件即可，如图所示：（2）由图2实物知，要组成电路，将电源、开关和灯泡依次连接即可，再由实物连接画出电路图，如图所示：．26. 解：电流从正极开始分支，一支经左边灯泡，另一支经左边开关、右边灯泡，然后两支汇合共同经过右边开关回到电源负极．如图所示：27. 解：从电源正极经过开关、灯泡L1、灯泡L2、电流表回到电源负极，电压表并联在L1两端，如下图所示：28. 解：由实物图可知，电流从电源正极出发后分为两支，一支经开关S1、灯泡L1；另一支经开关S2、灯泡L2，然后共同回到负极．所以两只灯泡并联，开关S1控制灯泡L1，开关S2控制灯泡L2．电路图如下：．29. 解：由实物图知，此电路是并联，电流有两条路径，电流从电源正极流出分成两支：一支通过S2→L2→S1回到电源负极；另一条经过L1与通过L2的电流汇合后经S1回到电源负极．电路图如图所示：．30. 解：如图：依次连接电源、开关、电动机，组成电路．31. 解：由实物电路图知，灯泡L2、L3串联后与L1并联，开关S1控制干路，S2控制L1支路，据此作出电路图如图所示：．32. 解：（1）从电源正极出发，分成两条支路，一路经过灯泡L1、开关S2、另一路经过L 2和开关S1，然后共同回到电源负极；如图所示：；（2）由电路图知，从电源正极连起，依次连接开关、L2、L1、电流表，最后到电源负极，最后把电压表并联在L2两端即可，如图所示：．33. 解：由图知，电流从电源正极流出后，经过电流表分成两支，一支通过R1、S2，一支通过S1、R3，电流汇合后经过R2回到电源负极，S3并联在R2的两端电压，电压表并联在S1、R3的两端，由此画出电路图如图所示：．34. 解：由实物电路图知，两灯泡并联，电流表测干路中电流，开关S控制L1，据此作出电路图如图所示：．35. 解：从正极开始经开关S1分支，一支路经灯泡L1；另一支路经灯泡开关S2、L2，然后两路汇合回到负极．如下图所示：．36. 解：由实物电路图知，两灯泡串联，电压表V1测灯泡L1两端电压，电压表V2测两灯泡的总电压，据此作出电路图如图所示：．37. L2；1.4；b；-38. 解：（1）因为灯泡的额定电压为3.8V，故电压表选择0～15V的量程；由P=UI可知，灯泡的额定电流约为：I==≈0.32A，故电流表选择0～0.6A的量程；将灯泡、电流表滑动变阻器串联连接，电压表并联在灯泡两端，如下图所示：（2）从电源的正极依次串联开关、灯泡、电流表以及滑动变阻器回到负极，电压表与灯泡并联，如下图所示：39. 解：（1）先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，入射光线与平面镜的夹角为30°，所以入射角为90°-30°=60°，故反射角也为60°．（2）电流从正极出发经开关、灯泡L2、灯泡L1，回到电源负极．电压表并联在L1两端，如图所示：（3）小球受到三个力的作用：重力、墙对它的支持力、绳子对它的拉力；物体受多个力作用时，作用点放在物体的重心．40. 电源正负极画反了；滑动变阻器的滑片没有画在阻值最大处，③滑动变阻器画在拐角处【解析】1.解：实物图可知，两灯并联，一个开关控制干路，一个开关控制下面的灯泡所在支路．A、图中电路图两灯串联，与实物图不相符；B、图中电路图两灯并联，两开关都在干路上，与实物图不相符；C、图中电路图两灯并联，有三个开关，与实物图不相符；D、图中电路图两灯并联，干路和支路上各有一个开关，与实物图相符．故选D．先分析实物图的连接情况，再根据各选项作答．本题考查根据实物图画电路图，关键是明白电路中各个用电器的连接方式．2.解：由实物电路图可知，灯L1与L2并联，其中S控制L1所在的支路，因为A图是两灯串联、B图S在干路上、D图S控制L2，所以ABD错，C图正确．故选C．分析实物图的结构，明确电路元件的连接方式、开关所处的位置以及控制的灯，据此选择正确的选项．本题考查了根据实物连接图确定相应的电路图，分析电路结构、明确各电路元件的连接方式是正确解题的关键．3.解：从实物图中可以看出，两只灯泡并联，开关控制一只灯泡．A、两灯串联，不合题意；B、开关闭合后一只灯泡被短路，不合题意；C、两只灯泡并联，开关控制干路，本题要求开关控制支路，不合题意．D、两只灯泡并联，开关控制其中一只灯泡，符合题意；故选D．从实物图中可以看出，两只灯泡并联，开关控制一只灯泡．本题考查根据实物图选择电路图，关键是明白电路中各个用电器的连接情况，根据实物图画电路图是整个初中物理的难点也是重点，并且是中考必考内容．4.解：使滑动变阻器的A接线柱与电源正极相连，上方任一接线柱与灯泡的左接线柱相连；实物图如图所示：根据实物图可知，电流从电源正极开始分支，一支经过滑动变阻器和灯泡L1，另一支经过L2，然后两路共同经过开关回到电源负极，电路图如下图所示：；为了保护电路，连接电路时开在应处于断开状态，变阻器的滑片应处于最大值B端．故答案为：见上图；断开；B．滑动变阻器调节灯泡L1的亮度说明滑动变阻器与灯泡L1串联，当滑片P向左移动时灯泡L1变亮说明接入电路的电阻变小，即滑动变阻器的左下方接线柱必需接入电路中、任意上方接线柱接入电路中；据此连接实物图和画出电路图．连接电路时开在应处于断开状态，变阻器的滑片应处于最大值处．本题考查实物图的连接、根据实物图画电路图的能力和连接电路中的注意事项，关键明白题意的要求，知道电路中各个用电器的连接方式，难点是滑动变阻器的连接．5.解：从图中可以看出①电流从正极出发，先经过开关，再经滑动变阻器、电流表，灯泡回负极，但图中电源正负极画反了；②由实物图可知，滑动变阻器的滑片在阻值最大处，但电路图中滑动变阻器的滑片没有画在阻值最大处；故答案为：①电源正负极画反了；②滑动变阻器的滑片没有画在阻值最大处．根据滑动变阻器的使用规则和电源的极性去判断．本题考查了电流表和滑动变阻器的使用规则，也能很好的从侧面了解学生实验动手能力，培养学生严谨的科学态度．6.电流，根据实物图画出电两个灯泡并联，开关S控制整个电路，电流表测量L1路图。

九年级物理电路连接作图专题一、解答题（共24小题，满分0分）1．根据如图所示实物连线图画出电路图．2．根据如图所示实物连线图画出电路图．3．根据如图所示实物连线图画出电路图．4．根据实物图画出电路图．5．根据图1的电路图，连接图2的实物图（要求对应，导线不交叉）6．根据要求设计电路，在空白处画出电路图给你下列元件：干电池、小灯泡两只L1和L2、开关两个S1和S2、导线若干要求：只闭合S1时，只有灯L1发光；只闭合S2时，两灯都不发光；S1、S2都闭合时，两灯都发光．7．将如图所示的实物图连接成电路并在下面方框里画出相应的电路图，要求两盏灯并联，开关同时控制灯L1、L2．8．用线条代替导线，将图中的电器元件连成电路并画出相应的电路图．要求：开关K1只控制电灯L1，开关K2只控制L2．9．如图，用所给器材组成一个并联电路，要求：S1控制L1，S2控制L2，S控制L1和L2，请在实物图上连接电路并画出相应的电路图．10．如图所示为一风力报警器原理图，虚线框内是竖直放置的开关S，上端的风力探头通过中心滑杆可带动下端的金属片上下移动（摩擦不计），AA′、BB′是电路中的两组触点．当所测水平风速增大到一定程度后，报警灯亮．图中报警灯是_________ （选填L1或L2）11．（2013•江西）如图所示，某公园有两个游览点（用亭子表示），其游览的入口和出口都已确定．请按以下要求设计游览路线（1）游客由入口到出口，先后经过两个游览点，请在图1甲中用笔画线画出游览路线；（2）游客由入口到出口，每次只经过其中任意一个游览点，请在图1乙中用笔画出游览路线．由此联系到我们所学的电路知识，现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来【设计实验与进行实验】请在图2所示的虚框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号．【评估】（1）正确连接后闭合开关，灯泡不亮．请在表格中填写简单的检修方法．故障现象可能原因检修方法灯泡不亮示例：灯泡的灯丝断了换灯泡电路中的导线断了电池没电了（2）如图3所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其它器材．请设计一个简单的方法，判断它们是串联还是并联．12．教室里一个开关可以同时控制两盏灯，将图连成符合教室里电路实际情况的电路图．13．小刚同学在实验室做连接并联电路的实验时，把两个灯泡和开关如上图所示连接．（1）小刚同学这样连接的错误是_________ ；（2）这样连接可能的危害是_________ ；（3）请你在图中只改动一根线（先在不需要的导线上打“×”再进行改正），使两灯并联．14．如图，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆OBA所受动力的力臂L1和阻力F2的示意图．15．小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于一个开关断开），该指示灯就会发光．用笔画线把图中的模拟电路图连接好并且符合上述要求．16．如图电路所示，请在图中相关接线柱间添加一根导线，使这三盏灯成为并联方式，且开关同时控制三盏灯．17．画出下图中各种杠杆的动力臂和阻力臂．18．l2是F2的力臂，画出F1的力臂和力F2．19．要使杠杆在图示位置能静止，请在A点施加一力，并且要求此力的力臂最长20．工人用硬棒撬石头，如图所示，画出支点、动力、阻力、动力臂、阻力臂．（有两种情况）21．画出渔民扳渔网的杠杆示意图，画出支点（用O点标出）、动力臂及阻力臂．22．要利用如图所示的滑轮组吊起重500N的重物，若绳子能承受的最大拉力为200N，则应怎样绕制滑轮组（滑轮重和摩擦不计）23．如图所示，要求拔钉子时用的力最小，画出此动力的作用点及方向．24．如图所示是推小车的简图，画出人的手所用最小力F的作用点和方向．2013-2014学年江苏省无锡市九年级（上）物理同步练习卷（作图专题）参考答案与试题解析一、解答题（共24小题，满分0分）1．根据如图所示实物连线图画出电路图．考点：根据实物图画电路图．专题：电流和电路．分析：运用电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．解答：解：从实物图可以看出，两个灯泡并联，开关S控制整个电路，S控制L1的支路，电路图如图所示：1点评：本题考查根据实物图画电路图，关键是明白电路中各个用电器的连接方式，根据电路图画实物图是整个初中物理的难点，也是重点．2．根据如图所示实物连线图画出电路图．考点：根据实物图画电路图．专题：电流和电路．分析：运用电流流向法，明确电路的基本连接方式和各元件所连接的具体位置和顺序，再按顺序作图，并保证电路图与实物图的连接顺序完全一致．解答：解：从实物图可以看出，两个灯泡并联，开关S控制L1的支路，开关S2控制L2的支路，电路图如图所示：1点评：画好电路图是学好电学的基础，尽量画成方形，并联时标出分合点，使人能看出其连接方式．3．根据如图所示实物连线图画出电路图．考点：根据实物图画电路图．专题：电流和电路．分析：实物图可知，两灯泡并联，开关S控制L2，S2控制整个电路，根据实物图完成电路图即可．1解答：解：电流从正极出发分支，一支经灯泡L，另一支经开关S1，灯泡L2，然后两支汇合到S2，回到电源负1极．如图所示：点评：本题考查根据实物图画电路图，关键是知道电路中各个用电器的连接情况，画电路图是初中物理的重点也是难点．4．根据实物图画出电路图．考点：根据实物图画电路图．专题：电流和电路．分析：根据实物图可知，从正极开始分支，一支经灯泡L回到负极，另一支经开关K、灯泡L1回到负极；所以两2灯泡并联，开关K控制灯泡L1．解答：解：从正极开始分支，一支经灯泡L，另一支经开关K和灯泡L1，两支电流汇合后回到负极，如图所示：2点评：本题考查根据实物图画电路图，关键是会判断两灯泡的连接等式和开关的位置．5．根据图1的电路图，连接图2的实物图（要求对应，导线不交叉）考点：实物的电路连接．专题：电流和电路．分析：分析电路图，明确各电路元件的连接方式，然后根据电路图连接实物电路图．解答：解：由电路图可知，两灯泡并联，开关S控制干路，开关S2与灯L2串联，控制灯L2；从电源正极出发，先1把开关S1、开关S2、灯L2串联起来，回到电源负极，然后把灯L1并联在开关S2与灯L2的串联电路两端，如图所示：点评：本题考查了实物电路图的连接，连接电路图时，要先连接干路，再连接支路．6．根据要求设计电路，在空白处画出电路图给你下列元件：干电池、小灯泡两只L1和L2、开关两个S1和S2、导线若干要求：只闭合S1时，只有灯L1发光；只闭合S2时，两灯都不发光；S1、S2都闭合时，两灯都发光．考点：串、并联电路的设计．专题：作图题；设计与制作题；电流和电路．分析：只闭合S时只有灯L1发光、只闭合S2时两灯都不发光说明两灯泡独立工作、互不影响即为并联，且开关S11位于干路控制整个电路，开关S2与灯L2串联控制该支路．解答：解：两灯泡并联，开关S位于干路，开关S2与灯L2串联，如下图所示：1点评：本题考查了根据题意设计电路图，关键是根据题意得出两灯泡的串并联和开关作用确定位置．7．将如图所示的实物图连接成电路并在下面方框里画出相应的电路图，要求两盏灯并联，开关同时控制灯L1、L2．考点：实物的电路连接；根据实物图画电路图．专题：图像综合题．分析：根据要求灯L和L2并联，开关同时控制两灯泡说明开关控制干路，从正极开始，根据先串后并的原则依次1连接．再根据实物图对应画出电路图．解答：解：（1）先串联干电池，然后从正极开始，经过开关后分支，一支经灯泡L回到负极，另一支经灯泡L21后直接回到负极，实物图如下图所示：（2）先画出灯泡L1和灯泡L2并联的电路，再画出电源、开关串联即可，电路图如下图所示：点评：本题主要考查了电路图的设计与实物电路的连接，在设计电路图时注意串联电路和并联电路的概念．在按照电路图连接实物电路时，可以从电源的一个极出发，注意各元件的连接次序也要与电路图相同．8．用线条代替导线，将图中的电器元件连成电路并画出相应的电路图．要求：开关K1只控制电灯L1，开关K2只控制L2．考点：实物的电路连接；根据实物图画电路图．专题：图像综合题．分析：开关K只控制电灯L1，开关K2只控制电灯L2，说明两灯泡并联且开关K1与电灯L1串联、开关K2与电灯L21串联，据此连接实物图和画出电路图．解答：解：根据题意可知，两灯泡并联，开关K与电灯L1串联、开关K2与电灯L2串联，实物图的连接和电路图如1下图所示：点评：本题考查了实物图的连接和电路图的画法，关键是根据题意得出两灯泡的连接方式为并联．9．如图，用所给器材组成一个并联电路，要求：S1控制L1，S2控制L2，S控制L1和L2，请在实物图上连接电路并画出相应的电路图．考点：实物的电路连接；根据实物图画电路图．专题：电流和电路．分析：根据题意可知，L、L2并联，S为总开关应位于干路上，开关S1控制L1说明开关S1与L1串联，开关S2控制1L2说明开关S2与L2串联，据此连接实物，并画出电路图．解答：解：从正极开始连接，经开关S开始分支，一支经开关L、S1，另一支经S2、L2的电流汇合回到负极；并根1据实物图画出电路图，如下图所示：点评：本题考查根据题意连接实物图和根据实物图画出电路图，关键是明白各个用电器的连接情况以及开关的控制情况，连接实物图是初中物理的难点也是重点．10．如图所示为一风力报警器原理图，虚线框内是竖直放置的开关S，上端的风力探头通过中心滑杆可带动下端的金属片上下移动（摩擦不计），AA′、BB′是电路中的两组触点．当所测水平风速增大到一定程度后，报警灯亮．图中报警灯是L1（选填L1或L2）考点：电路的三种状态．专题：电流和电路．分析：先分析两灯泡的连接方式，然后判断金属片分别在AA′或BB′处时，用电器的工作情况；再比较风力探头上方和下方空气流速的关系，然后根据空气的速度越大，压强越小的思路分析风力探头受到力的方向，并根据风力探头运动的方向确定金属片接通的线路．解答：解：从图中可以看出，两个灯泡并联连接，当金属片与AA′接触时，灯L工作；当金属片与BB′接触时，1灯L2工作；当有水平风速时，风力探头的上方的流速将大于风力探头下方的流速，风力探头将受到一个向上的作用力，因此当空气流速增大到一定程度时，风力探头将向上运动，当上升到与AA′接触时，灯L1工作，并报警．故答案为：L1．点评：本题的关键是知道流体压强与流速的关系；会根据动触点的运动情况分析电路的工作状态．11．（2013•江西）如图所示，某公园有两个游览点（用亭子表示），其游览的入口和出口都已确定．请按以下要求设计游览路线（1）游客由入口到出口，先后经过两个游览点，请在图1甲中用笔画线画出游览路线；（2）游客由入口到出口，每次只经过其中任意一个游览点，请在图1乙中用笔画出游览路线．由此联系到我们所学的电路知识，现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来【设计实验与进行实验】请在图2所示的虚框内，画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号．【评估】（1）正确连接后闭合开关，灯泡不亮．请在表格中填写简单的检修方法．故障现象可能原因检修方法灯泡不亮示例：灯泡的灯丝断了换灯泡电路中的导线断了电池没电了（2）如图3所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其它器材．请设计一个简单的方法，判断它们是串联还是并联．考点：电路的组成．分析：（1）让游客从入口进入分别经过两个游览点，再到出口；（2）游客由入口到出口，每次只经过其中任意一个游览点；根据（1）（2）中的情景，让电流依次经过两个灯泡或让电流分别经过两个灯泡；①根据具体情况选择具体方案；②根据并联和串联的特点分析判断．并联时各个用电器是独立工作、互不影响，而串联时用电器是相互影响，不能独立工作．解答：解：（1）让游客从入口进入分别经过两个游览点，再到出口；如下图所示：（2）游客由入口到出口，每次只经过其中任意一个游览点；如图所示：让电流依次经过两个灯泡或让电流分别经过两个灯泡；如图所示：①电路中的导线断了，换导线即可；电池没电了，换电池；②拧下其中的一个灯泡，闭合开关，若另一灯亮，说明两灯是并联；若另一灯不亮，则说明两灯是串联．故答案为：①换导线；换电池；②拧下其中的一个灯泡，闭合开关，若另一灯亮，说明两灯是并联；若另一灯不亮，则说明两灯是串联．点评：本题考查电路的基本连接，解决本题关键是利用并联和串联的特点来判断电路的连接形式．12．教室里一个开关可以同时控制两盏灯，将图连成符合教室里电路实际情况的电路图．考点：串、并联电路的设计．专题：电流和电路．分析：一般情况下，电灯的正常电压为220V，一个开关可以同时控制两盏灯，要使电灯正常发光，两个电灯应该是并联，开关在干路上．解答：解：由分析知：教室中电灯的连接方式为并联，而开关同时控制两盏灯，说明开关位于干路中，答图如下：点评：本题考查了家庭电路中的电灯的连接．当两个电灯串联或并联时，都可由一个开关控制，但在串联时电灯发光是较暗，是不正常的．13．小刚同学在实验室做连接并联电路的实验时，把两个灯泡和开关如上图所示连接．（1）小刚同学这样连接的错误是发生了短路；（2）这样连接可能的危害是烧坏电源；（3）请你在图中只改动一根线（先在不需要的导线上打“×”再进行改正），使两灯并联．考点：串、并联电路的设计；电路的三种状态．专题：作图题；简答题；错解分析题．分析：（1）（2）由图可以看出，电流从电压正极出发，经过两个灯泡的右接线柱、开关后，直接回到电源负极，这样不经过用电器，而直接用导线将电源两极接在一起会造成电源短路，会烧坏电源．（3）由图可以看出，两灯已是并联，而造成电源短路的是上面灯泡与电源的连线错误，或者下面的灯泡与开关的连线有误，上面两种情况中，任改一种即可使两灯并联．解答：解：（1）闭合开关后，电流的流向为：电源正极→上面灯泡的右接线柱→下面灯泡的右接线柱→开关→电源负极；此过程中，电流没有经过任何用电器，而直接从电源正极回到负极，所以会发生短路．故答案为：发生了短路．（2）电路发生短路时，电路中的电流会非常大，严重的会使电源烧坏．故答案为：烧坏电源．（3）改法有两种：①将上面灯泡中，右接线柱上与电源正极相连的导线改接到灯泡的左接线柱上；②将下面灯泡中，右接线柱与开关相连的导线改接到灯泡的左接线柱上；如图：点评：本题考查了电路的故障的判断和短路的危害：电路发生短路时会烧坏电源．14．如图，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆OBA所受动力的力臂L1和阻力F2的示意图．考点：力臂的画法；力的示意图．专题：作图题；压轴题．分析：阻力F的作用点在点A，方向向下，动力的力臂L1为支点O到动力的作用线的距离．2解答：解：点评：本题考查了力的示意图和力臂的画法．作力臂关键是要画出支点到力的作用线的垂线段．15．小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于一个开关断开），该指示灯就会发光．用笔画线把图中的模拟电路图连接好并且符合上述要求．考点：串、并联电路的设计．专题：作图题；设计与制作题；电流和电路．分析：由题意可知，四个同时闭合时灯泡不亮，否则灯泡发光，说明四个开关不能独立工作、相互影响即为串联，且串联的四个开关和灯泡并联；四个开关都闭合时，为了避免电源短路，应把保护电路的定值电阻串联在干路中．解答：解：四个开关串联，然后与灯泡并联，再与定值电阻和电源组成电路，如下图所示：点评：本题考查了串并联电路的设计，关键是能根据题目所给的信息设计出合理的电路图，这是本题的重点也是难点，最容易出错的地方是任意一个开关断开时灯泡都发光，和我们平时接触到的开关闭合，灯泡发光正好相反．16．如图电路所示，请在图中相关接线柱间添加一根导线，使这三盏灯成为并联方式，且开关同时控制三盏灯．考点：实物的电路连接．专题：电流和电路．分析：原图是开关闭合后只有一个灯泡工作；其余灯泡被短路；加上一条线后，开关控制干路，三盏灯并联．解答：解：从正极开始连接，经过开关后分支，一支经L回到负极；一支经L2回到负极；另一支经L3回到负极；1如图所示：点评：会设计串并联电路，根据电流流向判断需要添加导线的位置．17．画出下图中各种杠杆的动力臂和阻力臂．考点：力臂的画法．专题：作图题．分析：根据力臂的概念作图．力臂是支点到力的作用线的距离．解答：解：点评：本题考查了力臂的作法．关键是要作出支点到力的作用线的垂线段．18．l2是F2的力臂，画出F1的力臂和力F2．考点：力臂的画法．专题：简单机械．分析：力臂是支点到力的作用线的距离，作图时要把握住力和力臂的垂直关系．解答：解：（1）做力F的延长线，过支点O做力F1作用线的垂线段l1，则线段l1为力F1的力臂；1（2）过力臂L2的右端，作垂直于L2的直线，与杠杆OA的交点为力F2的作用点，方向斜向左上方，如图所示：点评：本题考查了力和力臂的作法．当杠杆平衡时，动力和阻力对杠杆的影响是：使杠杆的运动趋势是相反的．19．要使杠杆在图示位置能静止，请在A点施加一力，并且要求此力的力臂最长考点：杠杆的平衡条件；杠杆中最小力的问题．专题：作图题．分析：连接支点和动力作用点，过动力作用点做该连线的垂线，沿此方向用力动力臂最长、最省力．解答：解：如图，连接OA，过A做OA的垂线，沿此方向用力，动力臂最长．答：动力臂最长的力如图所示．点评：当阻力和阻力臂一定时，连接支点和动力作用点，以此连线为力臂动力臂最长，使用杠杆最省力．20．工人用硬棒撬石头，如图所示，画出支点、动力、阻力、动力臂、阻力臂．（有两种情况）考点：力臂的画法．专题：作图题；简单机械．分析：杠杆的五个要素：支点：杠杆绕着转动的点．动力：使杠杆转动的力．动力臂：从支点到动力作用线的距离．阻力：阻碍杠杆转动的力．阻力臂：从支点到阻力作用线的距离．解答：解：第一种情况：如图一所示：B为支点，过A点作竖直向下的力即为动力F1，从支点B向F1的作用线作垂线，是动力臂L1；阻力的作用点为杠杆与石头的接触点，方向竖直向下，从支点B向F2的作用线做垂线，是阻力臂L2．第二种情况：如图二所示：C为支点，连接CA，CA即为动力臂F1，过A点作垂直于杠杆的力即为动力F1，方向是上方偏左；阻力的作用点为杠杆与石头的接触点，方向竖直向下，从支点C向F2的作用线做垂线，是阻力臂L2．如下图所示．点评：画力臂的方法：首先确定支点、动力、阻力．然后用虚线画出动力和阻力的作用线，再做出支点力的作用线的距离，最后标出动力臂和阻力臂．21．画出渔民扳渔网的杠杆示意图，画出支点（用O点标出）、动力臂及阻力臂．考点：力臂的画法．专题：简单机械．分析：（1）支点是杠杆绕着转动的固定点．动力和阻力都是外界作用在杠杆上的力，都是杠杆受到的力．力臂是支点到力的作用线的垂直距离．（2）画力臂的方法：首先确定支点；然后找到动力和阻力，并用虚线延长动力和阻力的作用线；然后由支点向力的作用线引垂线，支点到垂足的距离就是力臂．解答：解：如图，O是支点，动力F作用B点，阻力G作用在A点；从支点向动力的作用线作垂线，作出动力臂为L1；从支点向阻力的作用线作垂线，作出阻力臂为L2；点评：掌握杠杆的五个要素：支点、动力、阻力、动力臂、阻力臂．根据动力和阻力画出动力臂和阻力臂；注意力臂是一条线段，而非直线．22．要利用如图所示的滑轮组吊起重500N的重物，若绳子能承受的最大拉力为200N，则应怎样绕制滑轮组（滑轮重和摩擦不计）考点：滑轮组的设计与组装．专题：简单机械．分析：动滑轮被几根绳子承担，拉力就是物体和动滑轮总重的几分之一，此题最多可由3段绳子承担动滑轮的重．解答：解：n===，所以滑轮组应由3段绳子承担物重，从动滑轮绕起，如图所示：点评：此题考查了滑轮组的组装和绕线，根据滑轮组的省力特点判断承担物重的绳子段数是解决此题的关键．23．如图所示，要求拔钉子时用的力最小，画出此动力的作用点及方向．考点：力臂的画法；杠杆中最小力的问题．专题：作图题；简单机械．分析：由杠杆的平衡条件FL1=F2L2可知，当动力臂最大时，动力最小，即最省力．连接支点和力的作用点A即是1最大动力臂，当作用力与之垂直时，作用力最小．解答：解：力臂越长越省力，最长的力臂即支点与作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图所示：点评：画杠杆最小的力是常见的题型，关键是找到最大的动力臂，一般来说，支点与动力作用点的连线就是最大的动力臂．24．如图所示是推小车的简图，画出人的手所用最小力F的作用点和方向．考点：力的示意图．专题：作图题；运动和力．分析：使用杠杆时，若阻力和阻力臂一定时，动力臂越长，越省力；因此解答此题，只需找出使动力臂最大的动力作用点，然后作动力臂的垂线即可．解答：解：使杠杆静止时所用最小力的作用点和方向如图所示．点评：在处理杠杆最小力的问题时，可按以下步骤进行：①确定支点和动力作用点；②过动力作用点做出与动力臂垂直的直线；此题中，易出现的错误是以A为动力作用点，但实际上这样得到的动力臂不是最长的，因此解题时一定不要被惯性思维所误导．。

专题：根据电路图连接实物图（一）方法指导：根据电流路径连接1．按图甲所示的电路图连接图乙的实物图。

解：由电路图甲知，两灯串联，开关控制整个电路。

先连接电源，从电源正极开始，依次连接L1、S、L2，最后回到电源负极，如图所示：2．根据如图甲所示的电路图，用笔画线代替导线，将图乙中元件连接完整。

解：由实物图知，灯泡和电铃并联，干路和电铃支路上各有一个开关，实物图连接如图所示：3．根据图甲所示的电路图，用笔画线代替导线，连接乙图中的实物电路。

解：由图可知，该电路为并联电路，开关S2接在干路中，控制整个电路；灯泡L1、开关S1串联在支路中；根据电流流向法，先从正极出发依次串联开关S2、灯泡L2回到负极，再把灯泡L1、开关S1串联后并联在灯泡L2两端，如下图所示：4．依据如图所示的电路图，在右图中已完成了部分实物的连接，请你用笔画线帮他继续完成该电路剩下的所有连接。

解：原电路中，两灯并联，开关S1与灯L1串联，开关S2与灯L2串联，只控制这个灯；S控制整个电并联电路连接步骤：1.串好一条电流回路2. 标：分流、汇合点3. 并上另外一条支路路，根据电路图连接实物图，如下所示：5．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。

要求：两灯并联，开关控制整个电路，导线不能交叉。

解：由题知，两个灯泡并联，开关在干路上控制整个电路，电流从电源正极流出，经开关后分成两支，分别通过两个灯泡后汇合，回到电源负极，实物图连接如图所示：6．如图所示，请用笔画线代替导线将电路连接完整，要求：开关S 控制两盏灯，两盏灯并联。

解：两盏灯并联，开关S 控制两盏灯，即开关接在干路上，补充电路如下图所示：7．当闭合开关S 1，灯L 1发光，再闭合S 2灯L 1、L 2都发光。

断开S 1、闭合S 2，两灯都不发光，闭合S 1和S 2时，两灯同时发光，根据题意连接图的实物电路。

解：经分析可知，灯L 1、L 2并联，开关S 1位于干路，开关S 2位于L 2支路，从电源的正极出发，依次串联S 1、L 1回到电源负极，然后把S 2和L 2串联后并联在L 1两端，如下图所示：专题：根据电路图连接实物图（二）1．请根据图（a ）所示的电路图，将（b ）图中的各电路元件连接成对应的电路（用笔画线作导线）。
