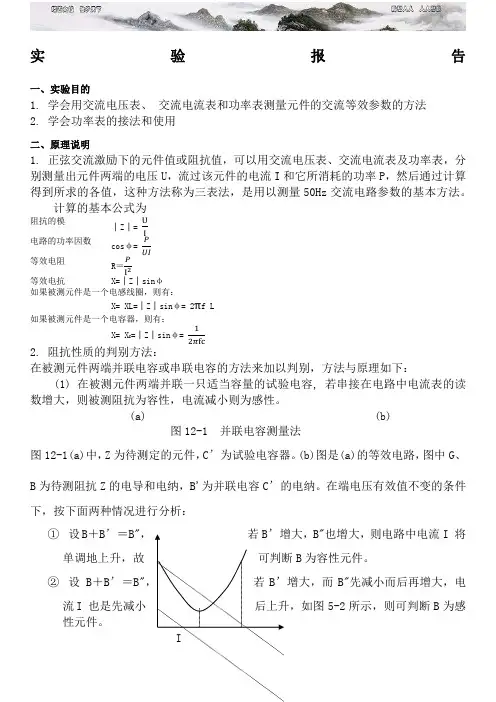

实验报告院（系）：信息科学与技术学院组别：第二组专业：13级电子一班实验题目：实验十二用三表法测量交流电路等效参数 2014年5月12日一、实验目的1. 学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用二、原理说明1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U，流过该元件的电流I和它所消耗的功率P，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz交流电路参数的基本方法。

计算的基本公式为阻抗的模│Z│=电路的功率因数cosφ=等效电阻R＝等效电抗X=│Z│sinφ如果被测元件是一个电感线圈，则有：X= XL=│Z│sinφ= 2 f L如果被测元件是一个电容器，则有：X= X C=│Z│sinφ=2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下：(1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。

(a) (b)图12-1 并联电容测量法图12-1(a)中，Z为待测定的元件，C’为试验电容器。

(b)图是(a)的等效电路，图中G、B为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。

在端电压有效值不变的条件下，按下面两种情况进行分析：①设B＋B’＝B"，若B’增大，B"也增大，则电路中电流I 将单调地上升，故可判断B为容性元件。

②设B＋B’＝B"，若B’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，则可判断B为感性元件。

II2I gB 2B B’图5-2 I-B'关系曲线由上分析可见，当B为容性元件时，对并联电容C’值无特殊要求；而当B为感性元件时，B’<│2B│才有判定为感性的意义。

B’>│2B│时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。

实验报告一、实验目的1. 学会用交流电压表、 交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用二、原理说明1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U ，流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz 交流电路参数的基本方法。

计算的基本公式为阻抗的模 │Z │= UI 电路的功率因数 cos φ= P UI等效电阻R ＝P I 2等效电抗 X=│Z │sin φ 如果被测元件是一个电感线圈，则有：X= XL=│Z │sin φ= 2πf L如果被测元件是一个电容器，则有：X= X C =│Z │sin φ=12πfc2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下： (1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。

(a) (b) 图12-1 并联电容测量法图12-1(a)中，Z为待测定的元件，C’为试验电容器。

(b)图是(a)的等效电路，图中G、B为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。

在端电压有效值不变的条件下，按下面两种情况进行分析：①设B＋B’＝B"，若B’增大，B"也增大，则电路中电流I 将单调地上升，故可判断B为容性元件。

②设B＋B’＝B"，若B’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，则可判断B为感性元件。

2B B’图5-2 I-B'关系曲线由上分析可见，当B为容性元件时，对并联电容C’值无特殊要求；而当B为感性元件时，B’<│2B│才有判定为感性的意义。

B’>│2B│时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。

实验十二用三表法测量交流电路等效参数Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】实验报告一、实验目的1. 学会用交流电压表、 交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用 二、原理说明1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U ，流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz 交流电路参数的基本方法。

计算的基本公式为阻抗的模 │Z │= UI 电路的功率因数 cos φ= P UI等效电阻R ＝PI 2等效电抗 X=│Z │sin φ 如果被测元件是一个电感线圈，则有： X= XL=│Z │sin φ= 2πf L 如果被测元件是一个电容器，则有：X= X C =│Z │sin φ=12πfc2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下：(1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。

(a) (b) 图12-1 并联电容测量法图12-1(a)中，Z 为待测定的元件，C ’为试验电容器。

(b)图是(a)的等效电路，图中G 、B 为待测阻抗Z 的电导和电纳，B'为并联电容C ’的电纳。

在端电压有效值不变的条件下，按下面两种情况进行分析：① 设B ＋B ’＝B"，若B ’增大，B"也增大，则电路中电流I 将单调地上升，故可判断B 为容性元件。

② 设B ＋B ’＝B"，若B ’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，则可判断B 为感性元件。

I I 2 I gB 2B B ’ 图5-2 I-B'关系曲线由上分析可见，当B 为容性元件时，对并联电容C ’值无特殊要求；而当B 为感性元件时，B ’<│2B │才有判定为感性的意义。

实验报告一、实验目的1. 学会用交流电压表、 交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用二、原理说明1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U ，流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz 交流电路参数的基本方法。

计算的基本公式为阻抗的模 │Z │= UI 电路的功率因数 cos φ= P UI等效电阻R ＝P I 2等效电抗 X=│Z │sin φ 如果被测元件是一个电感线圈，则有：X= XL=│Z │sin φ= 2πf L如果被测元件是一个电容器，则有：X= X C =│Z │sin φ=12πfc2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下：(1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。

(a) (b) 图12-1 并联电容测量法图12-1(a)中，Z 为待测定的元件，C ’为试验电容器。

(b)图是(a)的等效电路，图中G 、B 为待测阻抗Z 的电导和电纳，B'为并联电容C ’的电纳。

在端电压有效值不变的条件下，按下面两种情况进行分析： ① 设B ＋B ’＝B"，B"也增大，则电路中电流I 将单调地上升，故B 为容性元件。

② 设B ＋B ’＝B"增大，而B"先减小而后再增大，电流I 也是先减小5-2所示，则可判断B 为感性元件。

I2I gB 2B B’图5-2 I-B'关系曲线由上分析可见，当B为容性元件时，对并联电容C’值无特殊要求；而当B为感性元件时，B’<│2B│才有判定为感性的意义。

B’>│2B│时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。

实验报告一、实验目的1. 学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用二、原理说明1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U，流过该元件的电流I和它所消耗的功率P，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz交流电路参数的基本方法。

计算的基本公式为阻抗的模│Z│= UI电路的功率因数cosφ= PUI等效电阻R＝PI2等效电抗X=│Z│sinφ如果被测元件是一个电感线圈，则有：X= XL=│Z│sinφ= 2πf L如果被测元件是一个电容器，则有：X= X C=│Z│sinφ= 12πfc2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下：(1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。

(a) (b)图12-1 并联电容测量法图12-1(a)中，Z为待测定的元件，C’为试验电容器。

(b)图是(a)的等效电路，图中G、B为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。

在端电压有效值不变的条件下，按下面两种情况进行分析：①设B＋B’＝B"，若B’增大，B"也增大，则电路中电流I 将单调地上升，故可判断B为容性元件。

②设B＋B’＝B"，若B’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，则可判断B为感性元件。

II2I gB 2B B’图5-2 I-B'关系曲线由上分析可见，当B为容性元件时，对并联电容C’值无特殊要求；而当B为感性元件时，B’<│2B│才有判定为感性的意义。

B’>│2B│时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。

因此B’<│2B│是判断电路性质的可靠条件，由此得判定条件为C’=2Bω(2) 与被测元件串联一个适当容量的试验电容，若被测阻抗的端电压下降，则判为容性，端压上升则为感性，判定条件为1ωC’<│2X│式中X为被测阻抗的电抗值，C’为串联试验电容值，此关系式可自行证明。

实验报告一、实验目的1. 学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方式2. 学会功率表的接法和利用二、原理说明1. 正弦交流鼓励下的元件值或阻抗值，能够用交流电压表、交流电流表及功率表，别离测量出元件两头的电压U，流过该元件的电流I和它所消耗的功率P，然后通过计算取得所求的各值，这种方式称为三表法，是用以测量50Hz交流电路参数的大体方式。

计算的大体公式为阻抗的模│Z│= U I电路的功率因数cosφ= P UI等效电阻R＝P I等效电抗X=│Z│sinφ如果被测元件是一个电感线圈，则有：X= XL=│Z│sinφ= 2πf L 如果被测元件是一个电容器，则有：X= X C=│Z│sinφ=1 2πfc2. 阻抗性质的判别方式：在被测元件两头并联电容或串联电容的方式来加以判别，方式与原理如下：(1) 在被测元件两头并联一只适当容量的实验电容, 假设串接在电路中电流表的读数增大，那么被测阻抗为容性，电流减小那么为感性。

(a) (b)图12-1 并联电容测量法图12-1(a)中，Z为待测定的元件，C’为实验电容器。

(b)图是(a)的等效电路，图中G、B为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。

在端电压有效值不变的条件下，按下面两种情形进行分析：①设B＋B’＝B"，假设B’增大，B"也增大，那么电路中电流I 将单调地上升，故可判定B为容性元件。

②设B＋B’＝B"，假设B’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，那么可判定B为感性元件。

I I 2I gB 2B B ’图5-2 I -B'关系曲线由上分析可见，当B 为容性元件时，对并联电容C ’值无特殊要求；而当B 为感性元件时，B ’<│2B │才有判定为感性的意义。

B ’>│2B │时， 电流单调上升，与B 为容性时相同，并非能说明电路是感性的。

实验报告一、实验目的1. 学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用二、原理说明1. 正弦交流鼓励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U，流过该元件的电流I和它所消耗的功率P，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz交流电路参数的根本方法。

计算的根本公式为阻抗的模│Z│=电路的功率因数cosφ=等效电阻R＝等效电抗X=│Z│sinφ如果被测元件是一个电感线圈，那么有：X= XL=│Z│sinφ= 2 f L如果被测元件是一个电容器，那么有：X= X C=│Z│sinφ=2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下：(1) 在被测元件两端并联一只适当容量的试验电容, 假设串接在电路中电流表的读数增大，那么被测阻抗为容性，电流减小那么为感性。

(a) (b)图12-1 并联电容测量法图12-1(a)中，Z为待测定的元件，C’为试验电容器。

(b)图是(a)的等效电路，图中G、B为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。

在端电压有效值不变的条件下，按下面两种情况进行分析：①设B＋B’＝B"，假设B’增大，B"也增大，那么电路中电流I 将单调地上升，故可判断B为容性元件。

②设B＋B’＝B"，假设B’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，那么可判断B为感性元件。

II2I gB 2B B’图5-2 I-B'关系曲线由上分析可见，当B为容性元件时，对并联电容C’值无特殊要求；而当B为感性元件时，B’<│2B│才有判定为感性的意义。

B’>│2B│时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。

因此B’<│2B│是判断电路性质的可靠条件，由此得判定条件为C’=(2) 与被测元件串联一个适当容量的试验电容，假设被测阻抗的端电压下降，那么判为容性，端压上升那么为感性，判定条件为<│2X│式中X为被测阻抗的电抗值，C’为串联试验电容值，此关系式可自行证明。

实验报告一、实验目的1. 学会用交流电压表、 交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用二、原理说明1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U ，流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz 交流电路参数的基本方法。

计算的基本公式为阻抗的模 │Z │= UI 电路的功率因数 cos φ= P UI等效电阻R ＝P I 2等效电抗 X=│Z │sin φ 如果被测元件是一个电感线圈，则有：X= XL=│Z │sin φ= 2πf L如果被测元件是一个电容器，则有：X= X C =│Z │sin φ=12πfc2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下： (1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。

(a) (b) 图12-1 并联电容测量法图12-1(a)中，Z为待测定的元件，C’为试验电容器。

(b)图是(a)的等效电路，图中G、B为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。

在端电压有效值不变的条件下，按下面两种情况进行分析：①设B＋B’＝B"，若B’增大，B"也增大，则电路中电流I 将单调地上升，故可判断B为容性元件。

②设B＋B’＝B"，若B’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，则可判断B为感性元件。

2B B’图5-2 I-B'关系曲线由上分析可见，当B为容性元件时，对并联电容C’值无特殊要求；而当B为感性元件时，B’<│2B│才有判定为感性的意义。

B’>│2B│时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。
