实验六三表法测交流参数

实验报告一、实验目的1. 学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方法2. 学会功率表的接法和使用二、原理说明1. 正弦交流激励下的元件值或阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U，流过该元件的电流I和它所消耗的功率P，然后通过计算得到所求的各值，这种方法称为三表法，是用以测量50Hz交流电路参数的基本方法。

计算的基本公式为U阻抗的模│Z│= 电路的功率因数等效电阻 cosφ= R＝??II?????? 等效电抗 X=│Z│sinφ如果被测元件是一个电感线圈，则有：X= XL=│Z│sinφ= 2πf L如果被测元件是一个电容器，则有：1 X= XC=│Z│sinφ= 2??fc2. 阻抗性质的判别方法：在被测元件两端并联电容或串联电容的方法来加以判别，方法与原理如下：(1) 在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。

(a) (b)图12-1 并联电容测量法图12-1(a)中，Z为待测定的元件，C’为试验电容器。

(b)图是(a)的等效电路，图中G、B 为待测阻抗Z的电导和电纳，B'为并联电容C’的电纳。

在端电压有效值不变的条件下，按下面两种情况进行分析：①设B＋B’＝B"，若B’增大，B"也增大，则电路中电流I 将单调地上升，故可判断B为容性元件。

②设B＋B’＝B"，若B’增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图5-2所示，则可判断B为感性元件。

II2。

竭诚为您提供优质文档/双击可除三表法测电路参数实验报告篇一：用三表法测量电路等效参数实验报告(含数据处理)实验七用三表法测量电路等效参数一、实验目的1.学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方法。

2.学会功率表的接法和使用。

二、原理说明1.正弦交流信号激励下的元件的阻抗值，可以用交流电压表、交流电流表及功率表分别测量出元件两端的电压u、流过该元件的电流I和它所消耗的功率p，然后通过计算得到元件的参数值，这种方法称为三表法。

计算的基本公式为：up，电路的功率因数cos??IuIp等效电阻R＝2＝│Z│cosφ，等效电抗x＝│Z│sinφI阻抗的模Z?2.阻抗性质的判别方法可用在被测元件两端并联电容的方法来判别,若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。

其原理可通过电压、电流的相量图来表示：图7-1并联电容测量法图7-2相量图(:三表法测电路参数实验报告) 3.本实验所用的功率表为智能交流功率表，其电压接线端应与负载并联，电流接线端应与负载串联。

三、实验设备DgJ-1型电工实验装置：交流电压表、交流电流表、功率表、自耦调压器、白炽灯、镇流器、电容器。

四、实验内容测试线路如图7-3所示，根据以下步骤完成表格7-1。

1.按图7-3接线，将调压器调到表1中的规定值。

2.分别测量15w白炽灯(R)、镇流器(L)和4.7μF电容器(c)的电流和功率以及功率因数。

3.测量L、c串联与并联后的电流和功率以及功率因数。

4.如图7-4，用并联电容法判断以上负载的性质。

Z图7-3图7-4五、实验数据的计算和分析根据表格7-1的测量结果，分别计算每个负载的等效参数。

up=2386.6，cos??=1IuIup镇流器L：Z?=551.7，cos??=0.172IuIup1电容器c：Z?=647.2，cos??=0，??2?f,|Z|?，f=50hz，因此c=4.9?FIuI?cupL和c串联：Z?=180.9，cos??=0.35；并联1?F电容后，电流增大，所以是容IuI白炽灯：Z?性负载L和c并联：Z?性负载由以上数据计算等效电阻R＝│Z│cosφ，等效电抗x ＝│Z│sinφ，填入表7-1中。

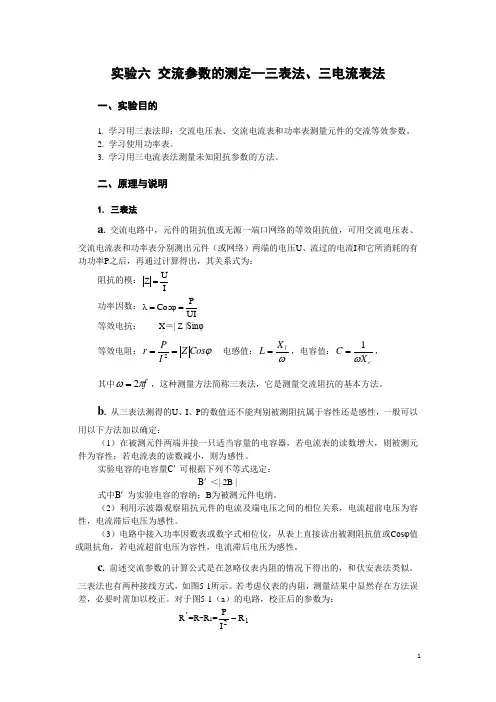

实验六 交流参数的测定—三表法、三电流表法一、实验目的1. 学习用三表法即：交流电压表、交流电流表和功率表测量元件的交流等效参数。

2. 学习使用功率表。

3. 学习用三电流表法测量未知阻抗参数的方法。

二、原理与说明1. 三表法a . 交流电路中，元件的阻抗值或无源一端口网络的等效阻抗值，可用交流电压表、交流电流表和功率表分别测出元件（或网络）两端的电压U 、流过的电流I 和它所消耗的有功功率P 之后，再通过计算得出，其关系式为：阻抗的模：IU Z =功率因数：UIP Cos =ϕ=λ 等效电抗： X ＝| Z |Sinφ 等效电阻：ϕCos Z I P r ==2电感值：ωl X L =，电容值：cX C ω1=， 其中f πω2=，这种测量方法简称三表法，它是测量交流阻抗的基本方法。

b . 从三表法测得的U 、I 、P 的数值还不能判别被测阻抗属于容性还是感性，一般可以用以下方法加以确定：（1）在被测元件两端并接一只适当容量的电容器，若电流表的读数增大，则被测元件为容性；若电流表的读数减小，则为感性。

实验电容的电容量C′ 可根据下列不等式选定： B′ ＜| 2B |式中B′ 为实验电容的容纳；B 为被测元件电纳。

（2）利用示波器观察阻抗元件的电流及端电压之间的相位关系，电流超前电压为容性，电流滞后电压为感性。

（3）电路中接入功率因数表或数字式相位仪，从表上直接读出被测阻抗值或C osφ值或阻抗角，若电流超前电压为容性，电流滞后电压为感性。

c . 前述交流参数的计算公式是在忽略仪表内阻的情况下得出的，和伏安表法类似。

三表法也有两种接线方式，如图5-1所示。

若考虑仪表的内阻，测量结果中显然存在方法误差，必要时需加以校正。

对于图5-1（a ）的电路，校正后的参数为：R ´=R -R 1=12R IP-X ´=X -X 1=1222X IP I U --）（）（式中，R 、X 为校正前根据测量、计算得出的电阻值和电抗值；R 1、X 1为电流表线圈及功率表电流线圈的等效电阻值和等效电抗值。

三表法测定交流参数
实验目的：
1.学习使用三表法(交流电流表，交流电压表，功率表)测量电路元件等值参数的方法。

2.掌握功率表的基本使用方法。

实验仪器和设备：
1.电工实验箱1台
2.功率表1块
3.数字万用表1块
4.交流电流表1台
实验原理：
实践电感由绝缘线绕制的线圈构成，实际电感Z其可用电阻r和理想纯电感L等效，即Z=r+jwL。

测量电路如下图所示，待测电感Z与电阻R串联，交流毫安表测量流过电感的电流I，功率表测量电感Z与电阻R消耗的总功率P，万用表交流电压挡测量电感Z两端的电压U，Ur, UL分别为电感Z中电阻r和理想电感L两端经计算所得的电压。

实验电路图：
实验内容：
1.使用万用表检查导线，毫安表连接线。

2.按照实验电路图连接好实验电路，并检查确认线路连接无误。

3.将调压器手轮逆时钟方向旋至输出最小处，将调压器插头插进试验台插座，合上单相电源开关，接通交流电源，缓慢调节调压器手轮，然后观察毫安表，功率表的指针偏转情况。

4.调节手轮，使I=300mA，测量并记录电压和功率的读数。

确认数据后将手轮逆时针旋至底，关闭电源。

实验结果：。

一、实验目的1. 熟悉交流电路的基本概念和特性；2. 掌握交流电压表、交流电流表和功率表的使用方法；3. 通过实验测定交流电路的参数，加深对交流电路理论知识的理解。

二、实验原理交流电路参数主要包括阻抗、功率因数、等效电阻、等效电抗等。

其中，阻抗是交流电路中电压与电流的比值，功率因数是交流电路中有功功率与视在功率的比值，等效电阻和等效电抗分别表示交流电路中电阻和电抗的大小。

三、实验仪器与设备1. 交流电源2. 交流电压表3. 交流电流表4. 功率表5. 电阻、电感、电容元件6. 电路连接线四、实验步骤1. 搭建实验电路，将电阻、电感、电容元件按照实验要求连接到电路中；2. 打开交流电源，调节电压至合适值；3. 使用交流电压表测量电路中各元件两端的电压值；4. 使用交流电流表测量电路中各元件的电流值；5. 使用功率表测量电路中各元件的有功功率；6. 根据测得的电压、电流、功率值，计算各元件的阻抗、功率因数、等效电阻、等效电抗等参数；7. 记录实验数据，分析实验结果。

五、实验数据与结果1. 电阻元件电压U（V）：10电流I（A）：1有功功率P（W）：10阻抗Z（Ω）：10功率因数cosφ：1等效电阻R（Ω）：10等效电抗X（Ω）：0 2. 电感元件电压U（V）：10电流I（A）：1有功功率P（W）：0阻抗Z（Ω）：10功率因数cosφ：0等效电阻R（Ω）：0等效电抗X（Ω）：10 3. 电容元件电压U（V）：10电流I（A）：1有功功率P（W）：0阻抗Z（Ω）：10功率因数cosφ：0等效电阻R（Ω）：0等效电抗X（Ω）：-10六、实验分析与讨论1. 实验结果表明，在交流电路中，电阻元件的阻抗、功率因数、等效电阻、等效电抗等参数均与直流电路相似；2. 对于电感元件，其阻抗、功率因数、等效电阻、等效电抗等参数与直流电路存在较大差异；3. 对于电容元件，其阻抗、功率因数、等效电阻、等效电抗等参数与直流电路也存在较大差异；4. 通过实验，加深了对交流电路参数的理解，为实际工程应用奠定了基础。

三表法测量交流参数实验报告总结
本次实验是以三表法测量交流参数，主要是通过使用电压表、电流表和功率表来测量交流电路中的电压、电流和功率等参数。

通过实验，我们可以更加深入地了解交流电路的基本参数和特性，为今后的学习和实践打下坚实的基础。

在实验中，我们首先需要了解三表法的基本原理和操作方法。

三表法是一种常用的测量交流电路参数的方法，它可以同时测量电压、电流和功率等参数，具有简单、准确、可靠等优点。

在实验中，我们需要将电压表、电流表和功率表依次接入电路中，通过读取表盘上的数值来测量电路中的各项参数。

在实验过程中，我们需要注意一些细节问题。

首先，需要选择合适的电压表、电流表和功率表，以保证测量的准确性和可靠性。

其次，需要正确接线，避免接错或接反导致测量结果出现误差。

最后，需要注意安全问题，避免触电等危险情况的发生。

通过本次实验，我们不仅学习了三表法测量交流参数的基本原理和操作方法，还深入了解了交流电路的基本参数和特性。

同时，我们也发现了一些问题和不足之处，需要在今后的学习和实践中加以改进和完善。

总之，本次实验对我们的学习和实践都具有重要的意义和价值。

三表法测量电路等效参数实验目的：1. 学会用交流电压表、 交流电流表和功率表测量元件的交流等效参数的方法。

2. 学会功率表的接法和使用。

原理说明：1. 正弦交流信号激励下的元件值或阻抗值，可以用交流电压表、 交流电流表及功率表分别测量出元件两端的电压U 、流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，这种方法称为三表法， 是用以测量50Hz 交流电路参数的基本方法。

计算的基本公式为： 阻抗的模I U Z =， 电路的功率因数 cos φ＝UIP 等效电阻 R ＝ 2I P ＝│Z │cos φ， 等效电抗 X ＝│Z │sin φ 或 X ＝X L ＝2πfL ， X ＝Xc ＝fCπ21 2. 阻抗性质的判别方法：可用在被测元件两端并联电容或将被测元件与电容串联的方法来判别。

其原理如下：（1）在被测元件两端并联一只适当容量的试验电容, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。

图1(a)中，Z 为待测定的元件，C'为试验电容器。

(b)图是(a)的等效电路，图中G 、B 为待测阻抗Z 的电导和电纳，B'为并联电容C' 的电纳。

图1在端电压有效值不变的条件下，按下面两种情况进行分析：① 设B ＋B'＝B"，若B'增大，B"也增大，则电路中电流I 将单调地上升，故可判断B 为容性元件。

② 设B ＋B'＝B"，若B'增大，而B"先减小而后再增大，电流I 也是先减小后上升，如图15-2所示，则可判断B 为感性元件。

由以上分析可见，当B 为容性元件时，对并联电容C'值无特殊要求；而当B 为感性元件时，B'<│2B │才有判定为感性的意义。

B'>│2B │时，电流单调上升，与B 为容性时相同，并不能说明电路是感性的。

因此，B'<│2B │是判断电路性质的可靠条件，由此得判定条件为(2) 与被测元件串联一个适当容量的试验电容，若被测阻抗的端电压下降，则判为容性，端压上升则为感性，判定条件为 '1C ＜│2X │式中X 为被测阻抗的电抗值，C'为串联试验电容值， 此关系式可自行证明。

三表法测量交流参数实验报告总结三表法是电力系统中常用的测量交流参数的方法之一。

本次实验旨在通过三表法测量电源电压、电源频率以及负载电流，并分析实际测量结果与理论数值之间的误差。

通过本次实验，我对三表法的原理和实验操作有了更深入的了解，并加深了对交流电参数测量的认识。

实验中，我们使用了数字示波器、电阻箱、交流电压源、电流表和万用表等仪器设备。

首先，我们通过示波器测量了电源的电压和频率，为后续的实验提供了准确的参数。

然后，我们依次使用稳压直流电源和电阻箱提供负载电流，并通过万用表测量负载电流的值。

最后，我们使用电流表测量负载电流，并与万用表的测量结果进行比对。

在实验过程中，我们注意到了某些因素可能对测量结果产生误差。

例如，电流表的内阻和负载电阻形成了一个并联电路，导致了一定的分流现象，从而使电流表的测量值比真实值要小。

另外，由于电流表的量程有限，当负载电流超过电流表的量程时，我们无法进行准确的测量，导致了一定的误差。

通过对实验结果的分析，我们发现测量电源电压和频率的结果与示波器的测量值非常接近，误差非常小。

这说明三表法可以有效地测量交流电的电压和频率。

然而，测量负载电流的结果与万用表的测量值存在一定的差异。

这部分差异主要是由于电流表的内阻和分流现象导致的。

综上所述，本次实验通过三表法测量交流参数的方法，对电源电压、电源频率和负载电流进行了测量和分析。

通过与示波器和万用表的比对，我们发现三表法可以准确地测量电源电压和频率，并能够较为精确地测量负载电流。

然而，在测量负载电流时需要注意电表的内阻和分流现象可能导致的偏差。

因此，在实际应用中，应该综合考虑实验条件和仪器设备的特点，选择合适的测量方法，以获得更准确的测量结果。

参考内容：1. 电力系统运行与控制. 王荃, 李颂豪, 郗智勇, 严宣宇. 中国电力出版社, 2018.2. 电气测量技术与仪器. 周宁一, 孔令青, 黄峰, 邓菊生. 清华大学出版社, 2017.3. 电测技术手册. 罗定邦, 李明良. 中国电力出版社, 2007.4. 电力系统测量与仪表. 李慧, 宋自长, 张继伟. 中国电力出版社, 2012.5. 交流参数测量技术. 张鹏. 电力系统自动化, 2009.。

2.4 三表法测定交流电路参数一、实验目的1． 熟悉KHDJ-1B 型高性能电工综合实验装置。

2． 学习使用交流电压表、交流电流表、功率表和单相调压器。

3． 学会三表法测定交流电路参数。

4． 设计实验方案、接线图和数据记录表格等。

二、 实验原理1． 三表法测定交流电路中元件的阻抗值或无源一端口网络的等效阻抗值，可以用交流电压表、交流电流表和功率表分别测出其两端的U 、流过的I 和有功功率P ，通过他们的关系式可得出阻抗的模Z 、功率因数ϕcos 、等效电阻R 、等效电抗X 。

其关系式为：I U Z =UIP =ϕcos ϕcos 2Z I PR ==ϕsin Z X =2． 容性或感性的确定1）电路中接入功率因数表，从表中直接读出ϕcos 值或阻抗角，读数超前为容性，滞后为感性。

2）在被测元件的两端并接一个适当容量的试验电容器。

若电流表的读数增大，则被测元件为容性；读数减小，则为感性。

试验电容器的容量C 可根据下列不等式选定：B B 2≤'式中B '为实验电容器的容纳，B 为被测元件的等效电纳。

3． 考虑仪表内阻后参数的校正三表法有两种接线方式，如图2.4-1所示。

若考虑仪表的内阻，则要对测量结果中的方法误差加以校正。

对于图2.4-1a 的电路，校正后的参数为： 121R I PR R R -=-=' 12221X P U I U X X X -⎪⎪⎭⎫⎝⎛-⎪⎭⎫ ⎝⎛=-='式中，R 、X 为校正前根据计算得出的电阻值和电抗值；R 1、X 1为电流表线圈及功率表电流线圈的等效电阻和等效电抗。

对于图2.4-1b 的电路，校正后的参数为：U U G U PG G G -=-='2一般情况下，电压表和功率表电压支路的电抗可以忽略，因此222⎪⎭⎫⎝⎛-⎪⎭⎫ ⎝⎛=='U P U I B B式中，G 、B 为校正前根据计算得出的电导值和电纳值；G U 为电压表线圈及功率表电压线圈支路并联的等效电导。

交流电路参数的测定三表法的实验原理交流电路参数的测定三表法的实验原理类别：电子综合1．交流电路元件的等值参数R，L，C可以用交流电桥直接测得，也可以用交流电压表、交流电流表和功率表分别测量出元件两端的电压U、流过该元件的电流I和它消耗的功率P，然后通过计算得到。

后一种方法称为“三表法”。

“三表法”是用来测量50Hz频率交流电路参数的基本方法。

如被测元件是一个电感线圈，则由关系可得其等值参数为同理，如被测元件是一个电容器，可得其等值参数为2．阻抗性质的判别方法。

如果被测的不是一个元件，而是一个无源一端口网络，虽然从U,I,P三个量，可得到该网络的等值参数为R＝|Z|cos，X＝|Z|sin，但不能从X的值判断它是等值容抗，还是等值感抗，或者说无法知道阻抗幅角的正负。

为此，可采用以下方法进行判断。

（1）在被测无源网络端口（入口处）并联一个适当容量的小电容。

在一端口网络的端口再并联一个小电容C时，若小电容C＝Zsinr,a，视其总电流的增减来判断。

若总电流增加，则为容性；若总电流减小，贝刂为感性。

图1（a）中，Z为待测无源网络的阻抗，C为并联的小电容。

图1（b）是图1（a）的等效电路，图中G，B为待测无源网络的阻抗Z的电导和电纳，B为并联小电容C的电纳。

在端电压有效值不变的条件下，按下面两种情况进行分析：①设B＋B＝B"，若B增大，B"也增大，则电路中电流I单调地增大，故可判断B为容性。

②设B＋B＝B"，若B增大，而B"先减小再增大，则电流I也是先减小再增大，如图2所示，则可判断B为感性。

由以上分析可见，当B为容性时，对并联小电容的值C无特殊要求；而当B为感性时，B<|2B|才有判定为感性的意义。

B>|2B|时,电流单调增大,与B为容性时相同,但并不能说明电路是感性的。

因此，B<|2B|是判断电路性质的可靠条件。

由此可得定条件为图1 阻抗与导纳变换示意图图2 负载并联电容后电流变化示意图（2）在被测无源网络的入口串联一个适当容量的电容C。

实验名称三表法测定交流电路等效参数一、预习报告实验目的 1.学习测量交流电路的电压、电流和功率。

2.学会测定交流电路参数的方法。

3.加深对阻抗、阻抗角及相位差等概念的理解。

实验设备一台装有Multisim的笔记本电脑实验注意事项1.注意功率表的正确连线。

2.电压表和电流表的读数不超过功率表电压和电流的量限。

实验原理及内容1.实验原理：正弦交流电路中分别测量出元件两端的电压U，流过该元件的电流I和它所消耗的功率P，然后通过计算得到所求的各值，这种方法称为三表法，是用来测量50Hz交流电路参数的基本方法。

电阻元件的电阻IUR R=或2IPR=；电感元件的感抗IUX LL=，电感fXLπ2L=；电容元件的容抗IUX CC=，电容C21fXCπ=；串联电路复阻抗的模IUZ=，阻抗角RXarctg=ϕ式中等效电阻：2IPR=等效电抗：22RZX-=。

（1）白炽灯的电阻图3-1-2电路中的Z为一个220V、40W的白炽灯，用自耦调压器调压，使U为220V（用电压表测量），并测量电流和功率，将数据记入自拟的数据表格中。

将电压U调到110V，重复上述实验。

（2）电容器的容抗将图3-1-2电路中的Z换为４μF的电容器（改接电路时必须断开交流电源），将电压U调到220V，测量电流和功率，将数据记入自拟的数据表格中。

将电容器换为2μF，重复上述实验。

（3）镇流器的等效参数将图3-1-2电路中的Z换为镇流器，将电压U分别调到180V和90V，测量电流和功率，将数据记入自拟的数据表格中。

（4）串并联电路的等效参数用白炽灯与电容器的串并联、电容器与镇流器的串并联分别取代图3-1-2电路中的Z。

将电压U调到180V时，测量各器件两端电压U；测量串并联电路的总电流和总功率，并将数据记入自拟的数据表格中。

实验步骤二、实验记录电路元件参数电压（V）电流（A）功率（W）功率因素电阻560Ω220 0.393 86.429 1.000电阻560Ω110 0.196 21.607 1.000电容430uF 220 30.107 0.009 0.000电容550uF 220 38.508 0.014 0.000电感100H 180 0.003 0.000 0.000电感250H 90 0.005 0.000 0.000串并联电路总电压（V）串联电路R/L分电压（V）串联电阻C分电压（V）总电流（A）总功率（W）功率因数RC串联180 109.485 142.865 0.195 21.408 0.608RC并联180 180 180 0.405 57.857 0.794LC串联180 180.056 2.745 0.018 0.000 0.000LC并联180 180 180 0.018 0.006 0.000三、实验报告（包括实验分析、数据计算、数据曲线等）四、实验总结1,。

实验五交流参数的测量------三表法实验五交流参数的测量------三表法一、实验目的：1.了解实际电路器件在低频电路中的主要电磁特性，理解理想电路与实际电路的差异。

明确在低频条件下，测量实际器件哪些主要参数。

2.掌握用电压表、电流表和功率表测定低频元件参数的方法。

3.掌握调压变压器的正确使用。

二、实验原理：交流电路中常用的实际无源元件有电阻器、电感器和电容器。

在低频情况下，电阻器周围的磁场和电场可以忽略不计，不考虑其电感和分布电容，将其看作纯电阻。

可用电阻参数来表征电阻器消耗电能这一主要的电磁特征。

电容器在低频时，可以忽略引线电感，忽略其介质损耗和漏导，可以用电容参数来表征其储存和释放电能的特征。

电感器的物理原型是导线绕制成的线圈，导线电阻不可忽略，在低频情况下，线匝间的分布电容可以忽略。

用电阻和电感两个参数来表征。

交流电流元件的等值参数R 、L 、C 可以用专用仪器直接测量。

也可以用交流电流表、交流电压表以及功率表同时测量出U 、I 、P ，通过计算获得，简称三表法。

本实验采用三表法，由电路理论可知，一端口网络电压电流及功率有以下关系：|Z|=U/I cos ?=P/(UI) 电阻：R=|Z|=U/I 电容：R=|Z|cos ? C=1/(ω|z|sin ?) 电感：R=|Z|cos ? L=X L /ω=|Z|sin ?/ω 三、实验内容：三表法测交流参数的电路如图所示：W 被元测件1.按图一接线，分别测电阻（1K ），电感线圈（镇流器）电容（4uf ）的等效参数。

2.将测量数据分别记入表一、表二、表三。

每个原件各测三次，求其平均值。

表一：电阻的测量数据次序测试记录计算结果U/VI/MA P/W 1 10 2 20 330平均值b c Wa 220V 50HZ ZA V图一表二电容的测量数据次序测试记录计算结果U/V I/MA P/W R/?C/uf1 302 603 90平均值表三电感的测量数据次序测试记录计算结果U/v I/MA P/W R/?L/H1 302 603 90平均值四、仪器设备1.调压变压器2.交流电压表3.功率表4.交流电流表5.电感电容电阻。

交流电路等效参数的测定实验报告用三表法测量电路等效参数实验报告(含数据处理)实验七用三表法测量电路等效参数一、实验目的1. 学会用交流电压表、交流电流表和功率表测量元件的交流等效参数的方法。

2. 学会功率表的接法和使用。

二、原理说明1. 正弦交流信号激励下的元件的阻抗值，可以用交流电压表、交流电流表及功率表分别测量出元件两端的电压U、流过该元件的电流I和它所消耗的功率P，然后通过计算得到元件的参数值，这种方法称为三表法。

计算的基本公式为:UP，电路的功率因数cos?? IUIP等效电阻R, 2,?Z?cosφ，等效电抗X,?Z?sinφI阻抗的模Z?2. 阻抗性质的判别方法可用在被测元件两端并联电容的方法来判别, 若串接在电路中电流表的读数增大，则被测阻抗为容性，电流减小则为感性。

其原理可通过电压、电流的相量图来表示:图7-1 并联电容测量法图7-2 相量图3. 本实验所用的功率表为智能交流功率表，其电压接线端应与负载并联，电流接线端应与负载串联。

三、实验设备DGJ-1型电工实验装置:交流电压表、交流电流表、功率表、自耦调压器、白炽灯、镇流器、电容器。

四、实验内容测试线路如图7-3所示，根据以下步骤完成表格7-1。

1. 按图7-3接线，将调压器调到表1中的规定值。

2. 分别测量15W白炽灯(R)、镇流器(L) 和4.7μF 电容器( C)的电流和功率以及功率因数。

3. 测量L、C串联与并联后的电流和功率以及功率因数。

4. 如图7-4，用并联电容法判断以上负载的性质。

Z图7-3图7-4五、实验数据的计算和分析根据表格7-1的测量结果，分别计算每个负载的等效参数。

UP=2386.6， cos??=1 IUIUP镇流器L:Z?=551.7，cos??=0.172IUIUP1电容器C:Z?=647.2，cos??=0，??2?f,|Z|?，f=50Hz，因此C=4.9?FIUI?CUPL和C串联:Z?=180.9，cos??=0.35;并联1?F电容后，电流增大，所以是容IUI白炽灯:Z?性负载L和C并联:Z?性负载由以上数据计算等效电阻R,?Z?cosφ，等效电抗X,?Z?sinφ，填入表7-1中。
