边远地区 10kV配电网线路大档距综合治理摘要：作为一名基层的电力工人，在对边远的地区配网线路进行运维的5、6年时间里，深深感受到作为一个南网人，身上肩负的责任与义务。
让用户用上安全电、放心电有多么的不容易，每当大风季节来临时，依稀记得同事脸上的那一抹无奈的表情和深深的叹息。
那是因为如果不出意外的话，我们应该马上又要踏上去抢修、查找故障的路了，由于我们管辖的中压配网线路大多分布在山区，地形起伏较大，配网线路部分途经区域山高谷深地形地貌较复杂，线路路径走向受地形条件的限制，线路途经海拔大多在2000-3500m左右，大多跨越江河、箐沟及峡谷等区域，大档距线路占总线路的40%左右，再加上配网线路分布点多面广占线长，配网的运维管理工作任务十分艰巨。
遇到大风天气，以目前的配网网架结构，线路设备极易出现故障只能冒着其他安全风险出去巡视抢修，运维一直处于被动局面，形成恶性循环，较大影响了线路的正常供电和安全运行。
因此抓好配网运维管理工作，有效整治中压配网线路中大档距风偏造成的线路故障，降低风偏故障跳闸率，成为目前工作的重中之重。
关键词：边远地区大档距 10kV松坪线前言：我局运维的10kV松坪线为2018年故障前十线路之一，19次故障跳闸中11次为大档距风偏故障跳闸，故障停电时户数达到3462.043。
2019年1-3月份10kV松坪线故障情况：1月份9次，2月份20次，从保护动作信息分析故障均为相间短路过流III段动作，故障时间大部分在下午15点以后时间段发生。
2019年8月开展综合治理一次后2020年跳闸17次，跳闸率有所下降。
但2021年开始又重复跳闸，1月至5月共跳闸23次，其中因大档距风偏引起相间短路跳闸18次，故障率高居我局第一名，严重影响供电可靠性。
而且随着人民生活水平的不断提高，居民对用电的需求日益增加，线路频繁的跳闸易引起用户不满导致投诉，给客户服务工作带来很大的压力，遇到烤烟、烤花椒的季节，线路故障停电会对用户造成极大的经济损失，引起一些不必要的经济纠纷。
输电线路的常用档距及影响因素[摘要]导线对地或跨越物物如果距离较小，往往会造成导线放电事故。
同时电磁波还会对通讯线路产生干扰。
本文主要分析输电线路的常用档距及影响因素。
【关键词】输电线路;常用档距;影响因素一、前言架空输电线路对地安全距离有时小于规程规定值，需在事后采取补救措施。
究其原因，除了勘测时的测了误差以外，也有设计工作上的误差的影响引起图形与实际有较大的相差。
相邻两基耐张杆塔间的距离称为输电线路耐张段；耐张段中仅包括一个线档的叫孤立档；若包含多个线档的叫连续档；在连续档中，使各线档架空线的张力趋近稳定于一个基本档间的数值上等值档距叫代表档距。
输电线路为何要设耐张段呢?正常情况下，输电线路是由直线杆塔和耐张杆塔所组成，直线杆塔在输电线路中是主要杆塔，占杆塔总数的80％左右。
直线杆塔主要承受导地线、绝缘子和金具等的垂直荷载以及横线路方向的水平风荷载，而不承受顺线路的张力荷载。
耐张杆塔除具有承受直线杆塔同样的荷载外，更重要的是要承受输电线路顺线路方向的张力荷载、事故断线时产生的纵向不平衡张力、线路转角产生的不平衡张力以及因线路施工、检修时附加张力等。
保证在线路施工、检修及事故断线时，导线悬挂点不产生位移，以限制事故断线的影响范围。
二、输电线路常用档距输电线路相邻两基杆塔中心线的水平距离叫输电线路的档距。
1．代表档距只有在连续档中存在。
对耐张段间具有若干悬垂绝缘子串的直线杆塔的连续档中，各档电线的水平应力σ0是按同一值设计架设的。
但当气象条件变化时，由于各档的档距线长及高差不一定相同，各档的应力变化也就不完全相同，从而使直线杆塔出现不平衡张力差，使悬垂绝缘子串产生偏斜，偏斜结果则又使各档应力趋于基本相同的某个数值上，这个应力称为耐张段内的代表应力。
代表应力值是用耐张段的“代表档距”代入电线状态方程式中求出的。
综上所述，代表档距不一定是线路的实际档距。
它的主要作用是使耐张段中各线挡架空线的张力趋近稳定于一个基本相同的数值，从而使整个耐张段的水平应力基本一致。

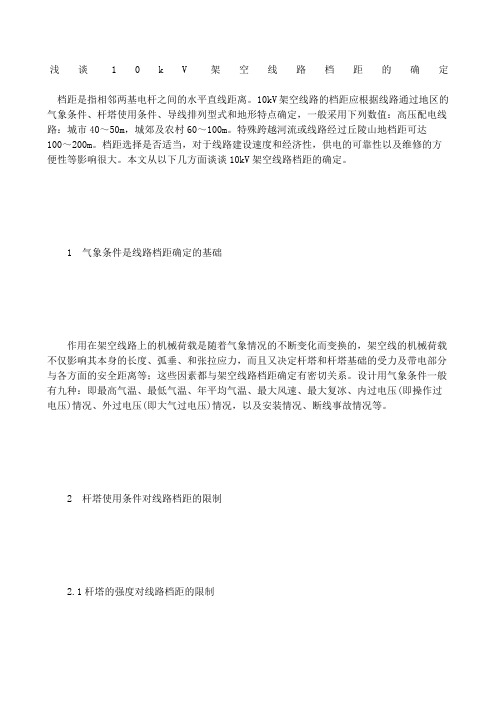

浅谈10k V架空线路档距的确定档距是指相邻两基电杆之间的水平直线距离。
10kV架空线路的档距应根据线路通过地区的气象条件、杆塔使用条件、导线排列型式和地形特点确定，一般采用下列数值：高压配电线路：城市40～50m，城郊及农村60～100m。
特殊跨越河流或线路经过丘陵山地档距可达100～200m。
档距选择是否适当，对于线路建设速度和经济性，供电的可靠性以及维修的方便性等影响很大。
本文从以下几方面谈谈10kV架空线路档距的确定。
1 气象条件是线路档距确定的基础作用在架空线路上的机械荷载是随着气象情况的不断变化而变换的，架空线的机械荷载不仅影响其本身的长度、弧垂、和张拉应力，而且又决定杆塔和杆塔基础的受力及带电部分与各方面的安全距离等；这些因素都与架空线路档距确定有密切关系。
设计用气象条件一般有九种：即最高气温、最低气温、年平均气温、最大风速、最大复冰、内过电压(即操作过电压)情况、外过电压(即大气过电压)情况，以及安装情况、断线事故情况等。
2 杆塔使用条件对线路档距的限制2.1杆塔的强度对线路档距的限制10kV架空线路直线杆一般使用单杆型式，在正常情况下一般仅承受导线、金具自重的下压力，在最大风速时杆塔承受导线的水平风荷载；直线杆(包括跨越杆)、不设拉线的直线型小转角杆及设备杆其电杆应满足下列简化计算条件：单回线路：MB≥g4×Lsh×(H1+2H2)双回线路：MB≥2g4×Lsh×(H1+2H2)式中MB--电杆标准检验弯矩值（Nm）；g4--每根导线无冰时单位长度风压值（N/m）；Lsh--水平档距（m）；H1--上导线对地面垂直距离（m）；H2--下导线对地面垂直距离（m）。
2.2杆塔的抗倾覆稳定对线路档距的限制杆塔的抗倾覆稳定应满足下列简化计算条件：单回线路：MQ≥g4×Lsh×(H1+2H2)双回线路：MQ≥g4×Lsh×(H1+2H2)式中MQ--允许倾覆弯距值，由地质条件、杆塔埋深决定。
富砚乙线配置两套主保护，主一保护为北京四方
型电流差动保护，主二保护为国电南自的PLS 型电流差动保护。
根据砚山变电站提供的保护动作信息及故障录波分析，两套主保护动作均为电流差动保护动作，
动作出口三跳，主二保护9ms动作出口三
相，无零序电流，保护均正确动作出口，故相间短路故障，与本次查找到的故障点吻合。
微地形、瞬时突发极端恶劣气象情况下，导致上、下导线非同步摆三相跳闸故障。
紧凑型线路大档距的档距在微地形、微气象的影响。
500kV富砚乙线148#-149#故障档位于云南省广南县那洒镇石丫口、赵子寨附近。
根据现场调查，在
N1096)塔同一座山线路沿线附近发现有多处树木被大风折断倒落现象。
故障段地形地貌，500kV富砚乙线故障点发生在
149#(设计编号 N1096-N1095)（档距899
图148#-149#档间的山谷。
Shud旧nx一on{u d00xIO门huonwe- 输电线路导线换位(。
ondueto:transposition of transmission line)变换输电线路三相导线的空间位里，以减少电力系统在正常运行情况下电流和电压的不对称性。
交流架空墉电线路的三相导线，在空间的排列位!是不对称的，特别是三相导线呈水平排列的线路，不对称程度更大。
由于三相导线在空间的位t不对称，导致各相导线的电容和电感值不同，即各相的阻抗和导纳不相等，这就引起了负序和零序电流。
过大的负序电流会引起电力系统内电机的过热。
而零序电流超过一定数值时，在中性点不接地的系统中，有可能引起灵敏度较高的接地继电器的误动作.翰电线路的电流和电压的不对称，也可能对电信线路产生干扰影响。
输电线路导线换位的结果，是使在一条线路上各相导线处在某一空间位t的长度分布尽t接近，这样各相参数的差异就会缩小，电流和电压的不对称性也能够控制在一定限度之内。
经过位t变换三相导线 a .OC 又恢复到原来的相序排列，称为一个换位整循环。
换位循环的典型布置如图 1和图2所示，其中图1为一条线路进行一个换位整循环，图2为一条线路进行两个换位整循环。
进行 1 11兰万了了6 图1一个换位循环布里 l一线路的长度几次整循环换位视线路的长度而定。
换位方式根据线路在换位处所使用的杆塔型式┌────────┐│1.，二阅l │├────────┤│__上三”一毛犷二│└────────┘图2两个换位循环布! l一线路的长度不同，导线换位通常有直线换位、耐张换位、悬空换位和附加旁路跳线架换位四种方式。
(1)直线换位。
利用导线呈三角排列的直线型杆塔进行滚式换位。
如图3所示，这种换位方式，采用常规直线型杆塔，节省投资，施工安装和运行维护检修均比较简便，但导线在档距中因换位而出现交叉。
在硬冰严宜地区为了避免不同相导线因砚冰不平衡造成闪络，不宜采用这种方式。
困难，特别是用千超高压翰电线路，运行安全可靠. ~一一，寸一、~一_一图3直线换位 (2)耐张换位.利用特殊设计的耐张型杆塔，通过跳线交叉换接，完成三相导线的位置变换。
收稿日期:1998-06-11变电所进线档导线换位相间距离探讨Investigat ion on Inter -phases Distance of Shift -phases of Conduct orsfor L ead-in Span in Subst ations宋金根(湖州电力局,浙江省湖州市,313000)[摘 要] 当输电线路两端变电所进出线相序不一致时,往往采用导线换位的方法,使线路首端和末端导线相序趋于一致。
文章关于变电所进线档导线换位相间距离的简化计算、导线排列方式的优选、进线档档距确定、导线张力控制等的建议,可供输电线路设计参考。
[关键词] 变电所 进线档 导线换位 相间距离 当输电线路两端变电所进线相序不一致时,往往通过输电线路上的导线换位来解决。
改变双回路终端塔上的三相导线布置方式,在变电所进线架至终端塔档内换位,使线路首端和末端导线相序趋于一致,这种换位方法简单可行,不增加直接投资,施工比较方便,在目前设计中采用得较多。
特别是在一些较短的新线路、老线路开口环入新变电所等工程中,更为实用。
在110kV 输电线路设计中,除110DSn 伞型终端塔(7738型铁塔)可作双回路终端塔外,对110JGu 3鼓型转角塔(7737型铁塔)的部分杆件进行修改补强后,亦可用作双回路终端塔。
本文对采用这两种塔型的变电所进线档导线换位相间距离进行简化计算,并作分析和比较,提出了导线排列方式的优选、进线档档距确定、导线张力控制等建议,供输电线路设计时参考。
1 相间距离计算1.1 计算原则导线在变电所进线门架上为水平排列,在终端塔上变至垂直排列,则档距中导线最接近处的净空距离主要决定于导线在终端塔上的布置方式,同时与两端挂点高差、档距、气象条件等因素有关。
根据经验,进线档档距一般控制在30～70m ,弧垂较小,本计算将导线近似成直线,相应气象条件为无风无冰时。
1.2 数学模型设线路自变电所两相邻门架中心、垂直门架出线,出线方向对准双回路终端塔中心线,铁塔横担与线路方向垂直布置。
前言近年来，电网的飞速发展，输电线路的建设，改造投资的加大，客观上对线路设计的速度、质量、准确性和经济性都提出了更高的要求。
然而，输电线路设计过程中涉及测量、力学计算、气象条件和电气计算等方面，一直都是电力工程设计中的难点。
如果处理不当，就会引起严重的后果。
例如，当架空输电线路中的导线和避雷线因常年受到风、冰、低温等气象条件的影响时会造成架空输电线路的导线断股、断线、金具损坏、相间短路、断杆、倒杆等；冬季，由于输电线路大面积覆冰，导致一些输电铁塔不堪重负而倒塔断线，使电力设施遭到毁灭性破坏，供电线路陷于瘫痪，影响生活和生产，造成难以估量的损失。
还有由于在施工中对架线弧垂的计算不准确，使配电网线路对地距离达不到规范要求，造成触电伤亡事故。
因此对架空输电线路的设计的深入研究是非常有必要的。
为此本次设计将选取一段110kV架空输电线路工程进行初步的计算和设计。
旨在了解输电线路工程设计的一般程序，弄清楚初步设计、施工设计各阶段的基本内容，能够对110kV线路工程设计及其相关的知识有更深入的了解，为以后从事该方面的工作打下坚实的基础。
1.原始资料1.1地形与地貌本线路为宝瑶—桃花110kV线路，沿线地形以丘陵为主，地质以硬塑粘性土为主，夹杂有少量的软塑粘土和风化岩石，海拔在210米～270米之间，地势起伏一般，植被发育较好，植被主要为松、杉、桔树及杂木；线路附近有320国道和207国道以及农村简易公路穿插其中，交通比较方便，便于施工与运行；各种地形所占比例如表1.1与1.2所示。
表1.1 地质情况地质岩石泥水坚土碎石土比例（%）29.4 9.8 41.2 19.6表1.2 地貌情况地形水田丘陵山地比例（%）9.8 72.5 17.71.2水文与地质本线路所经区域无泥石流等不良地质及可能发生山洪爆发的地带；线路跨越资江，但无大的洪涝灾害。
线路经过地区的区域稳定，地形为低山丘陵地貌单元，多山丘和林田，山坡上植被稀疏，阔叶林下发育的土壤为黄红壤。
