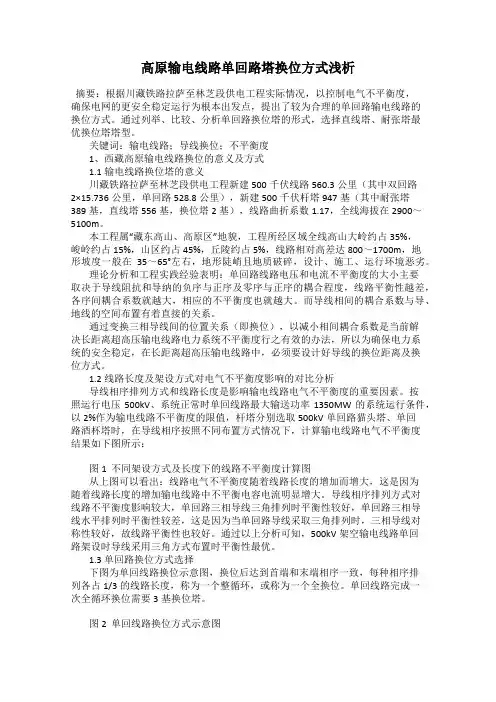

高原输电线路单回路塔换位方式浅析摘要:根据川藏铁路拉萨至林芝段供电工程实际情况,以控制电气不平衡度,确保电网的更安全稳定运行为根本出发点,提出了较为合理的单回路输电线路的换位方式。
通过列举、比较、分析单回路换位塔的形式,选择直线塔、耐张塔最优换位塔塔型。
关键词:输电线路;导线换位;不平衡度1、西藏高原输电线路换位的意义及方式1.1输电线路换位塔的意义川藏铁路拉萨至林芝段供电工程新建500千伏线路560.3公里(其中双回路2×15.736公里,单回路528.8公里),新建500千伏杆塔947基(其中耐张塔389基,直线塔556基,换位塔2基),线路曲折系数1.17,全线海拔在2900~5100m。
本工程属“藏东高山、高原区”地貌,工程所经区域全线高山大岭约占35%,峻岭约占15%,山区约占45%,丘陵约占5%,线路相对高差达800~1700m,地形坡度一般在35~65°左右,地形陡峭且地质破碎,设计、施工、运行环境恶劣。
理论分析和工程实践经验表明:单回路线路电压和电流不平衡度的大小主要取决于导线阻抗和导纳的负序与正序及零序与正序的耦合程度,线路平衡性越差,各序间耦合系数就越大,相应的不平衡度也就越大。
而导线相间的耦合系数与导、地线的空间布置有着直接的关系。
通过变换三相导线间的位置关系(即换位),以减小相间耦合系数是当前解决长距离超高压输电线路电力系统不平衡度行之有效的办法,所以为确保电力系统的安全稳定,在长距离超高压输电线路中,必须要设计好导线的换位距离及换位方式。
1.2线路长度及架设方式对电气不平衡度影响的对比分析导线相序排列方式和线路长度是影响输电线路电气不平衡度的重要因素。
按照运行电压500kV、系统正常时单回线路最大输送功率1350MW的系统运行条件,以2%作为输电线路不平衡度的限值,杆塔分别选取500kV单回路猫头塔、单回路酒杯塔时,在导线相序按照不同布置方式情况下,计算输电线路电气不平衡度结果如下图所示:图1 不同架设方式及长度下的线路不平衡度计算图从上图可以看出:线路电气不平衡度随着线路长度的增加而增大,这是因为随着线路长度的增加输电线路中不平衡电容电流明显增大。

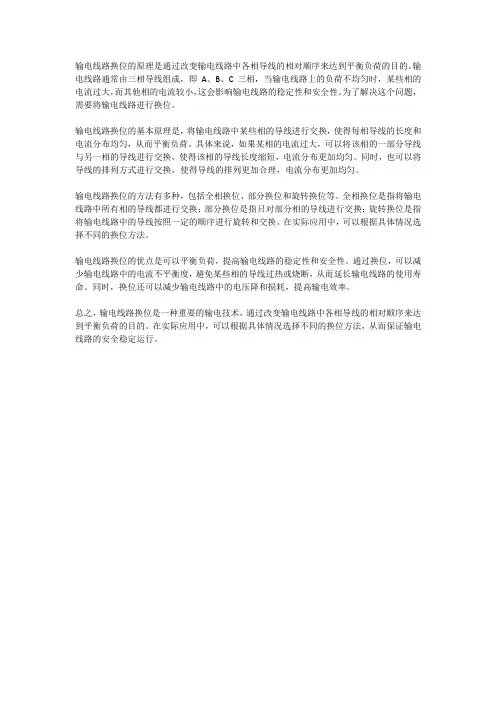

输电线路换位的原理是通过改变输电线路中各相导线的相对顺序来达到平衡负荷的目的。
输电线路通常由三相导线组成,即A、B、C三相,当输电线路上的负荷不均匀时,某些相的电流过大,而其他相的电流较小,这会影响输电线路的稳定性和安全性。
为了解决这个问题,需要将输电线路进行换位。
输电线路换位的基本原理是,将输电线路中某些相的导线进行交换,使得每相导线的长度和电流分布均匀,从而平衡负荷。
具体来说,如果某相的电流过大,可以将该相的一部分导线与另一相的导线进行交换,使得该相的导线长度缩短,电流分布更加均匀。
同时,也可以将导线的排列方式进行交换,使得导线的排列更加合理,电流分布更加均匀。
输电线路换位的方法有多种,包括全相换位、部分换位和旋转换位等。
全相换位是指将输电线路中所有相的导线都进行交换;部分换位是指只对部分相的导线进行交换;旋转换位是指将输电线路中的导线按照一定的顺序进行旋转和交换。
在实际应用中,可以根据具体情况选择不同的换位方法。
输电线路换位的优点是可以平衡负荷,提高输电线路的稳定性和安全性。
通过换位,可以减少输电线路中的电流不平衡度,避免某些相的导线过热或烧断,从而延长输电线路的使用寿命。
同时,换位还可以减少输电线路中的电压降和损耗,提高输电效率。
总之,输电线路换位是一种重要的输电技术,通过改变输电线路中各相导线的相对顺序来达到平衡负荷的目的。
在实际应用中,可以根据具体情况选择不同的换位方法,从而保证输电线路的安全稳定运行。

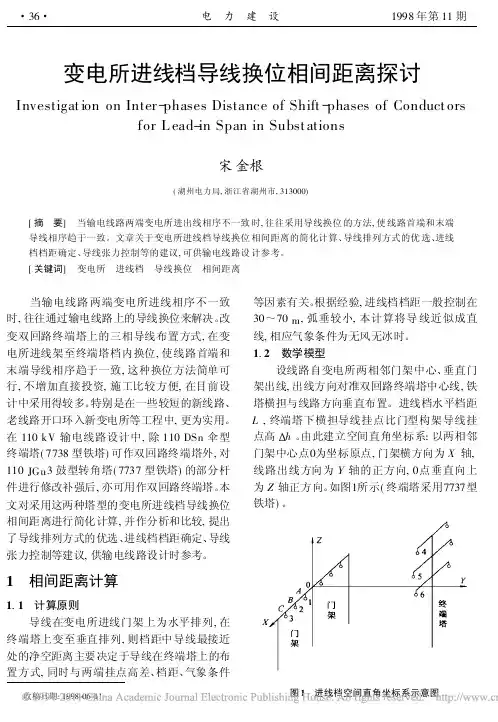

收稿日期:1998-06-11变电所进线档导线换位相间距离探讨Investigat ion on Inter -phases Distance of Shift -phases of Conduct orsfor L ead-in Span in Subst ations宋金根(湖州电力局,浙江省湖州市,313000)[摘 要] 当输电线路两端变电所进出线相序不一致时,往往采用导线换位的方法,使线路首端和末端导线相序趋于一致。
文章关于变电所进线档导线换位相间距离的简化计算、导线排列方式的优选、进线档档距确定、导线张力控制等的建议,可供输电线路设计参考。
[关键词] 变电所 进线档 导线换位 相间距离 当输电线路两端变电所进线相序不一致时,往往通过输电线路上的导线换位来解决。
改变双回路终端塔上的三相导线布置方式,在变电所进线架至终端塔档内换位,使线路首端和末端导线相序趋于一致,这种换位方法简单可行,不增加直接投资,施工比较方便,在目前设计中采用得较多。
特别是在一些较短的新线路、老线路开口环入新变电所等工程中,更为实用。
在110kV 输电线路设计中,除110DSn 伞型终端塔(7738型铁塔)可作双回路终端塔外,对110JGu 3鼓型转角塔(7737型铁塔)的部分杆件进行修改补强后,亦可用作双回路终端塔。
本文对采用这两种塔型的变电所进线档导线换位相间距离进行简化计算,并作分析和比较,提出了导线排列方式的优选、进线档档距确定、导线张力控制等建议,供输电线路设计时参考。
1 相间距离计算1.1 计算原则导线在变电所进线门架上为水平排列,在终端塔上变至垂直排列,则档距中导线最接近处的净空距离主要决定于导线在终端塔上的布置方式,同时与两端挂点高差、档距、气象条件等因素有关。
根据经验,进线档档距一般控制在30~70m ,弧垂较小,本计算将导线近似成直线,相应气象条件为无风无冰时。
1.2 数学模型设线路自变电所两相邻门架中心、垂直门架出线,出线方向对准双回路终端塔中心线,铁塔横担与线路方向垂直布置。

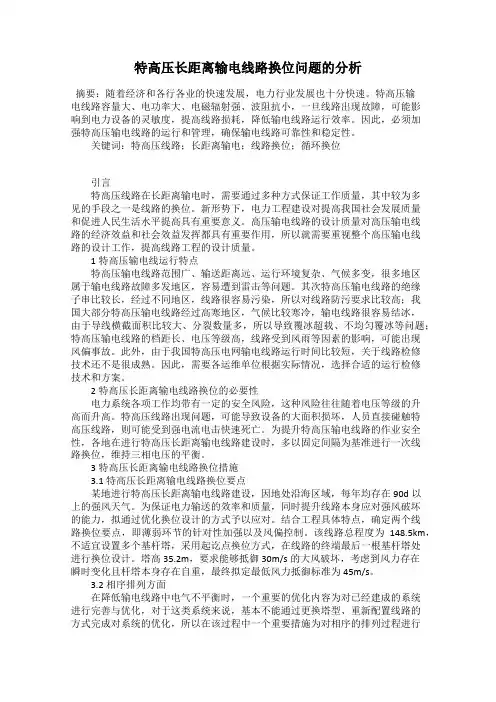

特高压长距离输电线路换位问题的分析摘要:随着经济和各行各业的快速发展,电力行业发展也十分快速。
特高压输电线路容量大、电功率大、电磁辐射强、波阻抗小,一旦线路出现故障,可能影响到电力设备的灵敏度,提高线路损耗,降低输电线路运行效率。
因此,必须加强特高压输电线路的运行和管理,确保输电线路可靠性和稳定性。
关键词:特高压线路;长距离输电;线路换位;循环换位引言特高压线路在长距离输电时,需要通过多种方式保证工作质量,其中较为多见的手段之一是线路的换位。
新形势下,电力工程建设对提高我国社会发展质量和促进人民生活水平提高具有重要意义。
高压输电线路的设计质量对高压输电线路的经济效益和社会效益发挥都具有重要作用,所以就需要重视整个高压输电线路的设计工作,提高线路工程的设计质量。
1特高压输电线运行特点特高压输电线路范围广、输送距离远、运行环境复杂、气候多变,很多地区属于输电线路故障多发地区,容易遭到雷击等问题。
其次特高压输电线路的绝缘子串比较长,经过不同地区,线路很容易污染,所以对线路防污要求比较高;我国大部分特高压输电线路经过高寒地区,气候比较寒冷,输电线路很容易结冰,由于导线横截面积比较大、分裂数量多,所以导致覆冰超载、不均匀覆冰等问题;特高压输电线路的档距长、电压等级高,线路受到风雨等因素的影响,可能出现风偏事故。
此外,由于我国特高压电网输电线路运行时间比较短,关于线路检修技术还不是很成熟。
因此,需要各运维单位根据实际情况,选择合适的运行检修技术和方案。
2特高压长距离输电线路换位的必要性电力系统各项工作均带有一定的安全风险,这种风险往往随着电压等级的升高而升高。
特高压线路出现问题,可能导致设备的大面积损坏,人员直接碰触特高压线路,则可能受到强电流电击快速死亡。
为提升特高压输电线路的作业安全性,各地在进行特高压长距离输电线路建设时,多以固定间隔为基准进行一次线路换位,维持三相电压的平衡。
3特高压长距离输电线路换位措施3.1特高压长距离输电线路换位要点某地进行特高压长距离输电线路建设,因地处沿海区域,每年均存在90d以上的强风天气。
输电线路更换导线作业指导书一、作业目的及背景输电线路是电力系统中的重要组成部分,导线作为输电线路的核心部件,直接影响着输电线路的安全运行和电力传输效率。
随着电力系统的发展和技术的进步,旧有的导线可能存在老化、损坏或技术性能不达标等问题,需要进行更换导线的作业。
本作业指导书旨在提供详细的作业指导,确保输电线路更换导线作业的顺利进行,保障电力系统的稳定运行。
二、作业准备1. 了解输电线路情况:包括线路长度、线路类型、导线型号、导线故障情况等。
2. 确定更换导线的原因:例如老化、损坏、技术性能不达标等。
3. 确定更换导线的计划和时间:根据电力系统的运行情况和维护计划,确定更换导线的具体时间和作业计划。
4. 准备所需材料和设备:根据导线更换的具体要求,准备好所需的导线、绝缘子、连接件、工具等。
5. 安排作业人员:根据作业的复杂程度和工期要求,合理安排作业人员,并确保其具备相关技能和经验。
三、作业步骤1. 施工前准备:a. 制定施工计划:根据导线更换的具体要求和线路情况,制定详细的施工计划,包括施工时间、作业顺序、作业区域划分等。
b. 安全措施:明确作业现场的安全要求,包括安全防护措施、作业人员的安全培训和安全意识提醒等。
c. 现场勘察:对作业区域进行现场勘察,了解地形地貌、周边环境等,确保施工的顺利进行。
d. 材料准备:检查所需材料和设备的完整性和准备情况,确保施工所需的导线、绝缘子、连接件等一切准备就绪。
2. 施工作业:a. 导线拆除:根据施工计划和作业顺序,先拆除旧有的导线,注意安全操作,避免对周边设备和人员造成伤害。
b. 安装新导线:根据导线的型号和规格,进行新导线的安装,确保导线的牢固性和连接的可靠性。
c. 绝缘子更换:根据需要,对绝缘子进行更换,确保绝缘子的完好性和绝缘性能。
d. 连接件安装:根据导线的连接要求,进行连接件的安装,确保连接的可靠性和电气性能。
e. 导线张紧:根据导线的张力要求,进行导线的张紧调整,确保导线的合理张力和导线的垂直度。

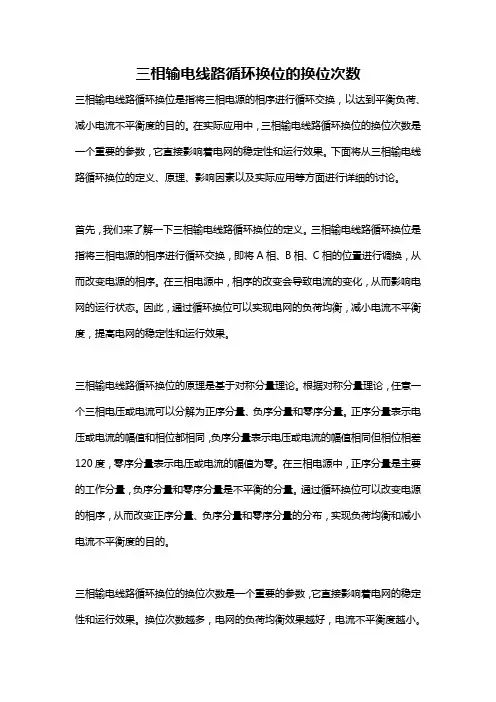

三相输电线路循环换位的换位次数三相输电线路循环换位是指将三相电源的相序进行循环交换,以达到平衡负荷、减小电流不平衡度的目的。
在实际应用中,三相输电线路循环换位的换位次数是一个重要的参数,它直接影响着电网的稳定性和运行效果。
下面将从三相输电线路循环换位的定义、原理、影响因素以及实际应用等方面进行详细的讨论。
首先,我们来了解一下三相输电线路循环换位的定义。
三相输电线路循环换位是指将三相电源的相序进行循环交换,即将A相、B相、C相的位置进行调换,从而改变电源的相序。
在三相电源中,相序的改变会导致电流的变化,从而影响电网的运行状态。
因此,通过循环换位可以实现电网的负荷均衡,减小电流不平衡度,提高电网的稳定性和运行效果。
三相输电线路循环换位的原理是基于对称分量理论。
根据对称分量理论,任意一个三相电压或电流可以分解为正序分量、负序分量和零序分量。
正序分量表示电压或电流的幅值和相位都相同,负序分量表示电压或电流的幅值相同但相位相差120度,零序分量表示电压或电流的幅值为零。
在三相电源中,正序分量是主要的工作分量,负序分量和零序分量是不平衡的分量。
通过循环换位可以改变电源的相序,从而改变正序分量、负序分量和零序分量的分布,实现负荷均衡和减小电流不平衡度的目的。
三相输电线路循环换位的换位次数是一个重要的参数,它直接影响着电网的稳定性和运行效果。
换位次数越多,电网的负荷均衡效果越好,电流不平衡度越小。
然而,换位次数过多也会增加电网的运行复杂度和成本。
因此,需要根据具体的电网情况和需求来确定合适的换位次数。
三相输电线路循环换位的换位次数受到多种因素的影响。
首先,电网的负荷分布情况是影响换位次数的重要因素。
如果电网的负荷分布不均匀,存在明显的负荷不平衡现象,那么需要增加换位次数来实现负荷均衡。
其次,电网的运行状态也会影响换位次数。
如果电网的运行状态稳定,负荷变化较小,那么换位次数可以适当减少。
另外,电网的容量和负荷率也会对换位次数产生影响。

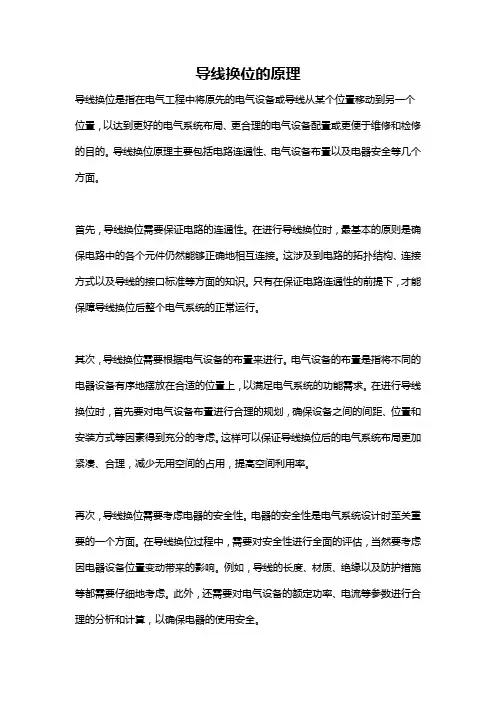

导线换位的原理导线换位是指在电气工程中将原先的电气设备或导线从某个位置移动到另一个位置,以达到更好的电气系统布局、更合理的电气设备配置或更便于维修和检修的目的。
导线换位原理主要包括电路连通性、电气设备布置以及电器安全等几个方面。
首先,导线换位需要保证电路的连通性。
在进行导线换位时,最基本的原则是确保电路中的各个元件仍然能够正确地相互连接。
这涉及到电路的拓扑结构、连接方式以及导线的接口标准等方面的知识。
只有在保证电路连通性的前提下,才能保障导线换位后整个电气系统的正常运行。
其次,导线换位需要根据电气设备的布置来进行。
电气设备的布置是指将不同的电器设备有序地摆放在合适的位置上,以满足电气系统的功能需求。
在进行导线换位时,首先要对电气设备布置进行合理的规划,确保设备之间的间距、位置和安装方式等因素得到充分的考虑。
这样可以保证导线换位后的电气系统布局更加紧凑、合理,减少无用空间的占用,提高空间利用率。
再次,导线换位需要考虑电器的安全性。
电器的安全性是电气系统设计时至关重要的一个方面。
在导线换位过程中,需要对安全性进行全面的评估,当然要考虑因电器设备位置变动带来的影响。
例如,导线的长度、材质、绝缘以及防护措施等都需要仔细地考虑。
此外,还需要对电气设备的额定功率、电流等参数进行合理的分析和计算,以确保电器的使用安全。
最后,导线换位还需要考虑到维修和检修的便利性。
导线换位后,维修和检修人员需要在必要时对电气设备进行维护和检修。
因此,在进行导线换位时,需要确保维修和检修通道畅通,设备的维修和检修空间充足,并且有相应的管路和接口等设施。
这样可以大大提高维修和检修的效率,减少停机时间,提高生产效率。
总之,导线换位的原理是基于电路连通性、电气设备布置、电器安全以及维修和检修便利性等多个方面的考虑。
通过合理规划和设计,可以实现导线换位的目的,使电气系统更加高效、安全和可靠。

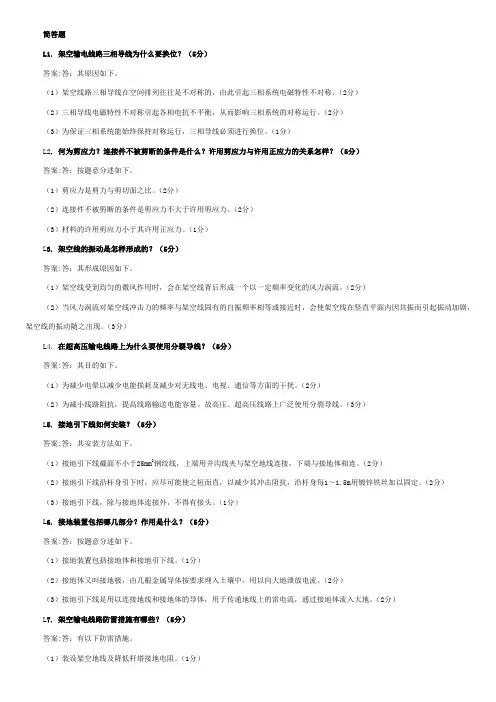

简答题L1. 架空输电线路三相导线为什么要换位?(5分)答案:答:其原因如下。
(1)架空线路三相导线在空间排列往往是不对称的,由此引起三相系统电磁特性不对称。
(2分)(2)三相导线电磁特性不对称引起各相电抗不平衡,从而影响三相系统的对称运行。
(2分)(3)为保证三相系统能始终保持对称运行,三相导线必须进行换位。
(1分)L2. 何为剪应力?连接件不被剪断的条件是什么?许用剪应力与许用正应力的关系怎样?(5分)答案:答:按题意分述如下。
(1)剪应力是剪力与剪切面之比。
(2分)(2)连接件不被剪断的条件是剪应力不大于许用剪应力。
(2分)(3)材料的许用剪应力小于其许用正应力。
(1分)L3. 架空线的振动是怎样形成的?(5分)答案:答:其形成原因如下。
(1)架空线受到均匀的微风作用时,会在架空线背后形成一个以一定频率变化的风力涡流。
(2分)(2)当风力涡流对架空线冲击力的频率与架空线固有的自振频率相等或接近时,会使架空线在竖直平面内因共振而引起振动加剧,架空线的振动随之出现。
(3分)L4. 在超高压输电线路上为什么要使用分裂导线?(5分)答案:答:其目的如下。
(1)为减少电晕以减少电能损耗及减少对无线电、电视、通信等方面的干扰。
(2分)(2)为减小线路阻抗,提高线路输送电能容量。
故高压、超高压线路上广泛使用分裂导线。
(3分)L5. 接地引下线如何安装?(5分)答案:答:其安装方法如下。
(1)接地引下线截面不小于25mm2钢绞线,上端用并沟线夹与架空地线连接,下端与接地体相连。
(2分)(2)接地引下线沿杆身引下时,应尽可能使之短而直,以减少其冲击阻抗,沿杆身每1~1.5m用镀锌铁丝加以固定。
(2分)(3)接地引下线,除与接地体连接外,不得有接头。
(1分)L6. 接地装置包括哪几部分?作用是什么?(5分)答案:答:按题意分述如下。
(1)接地装置包括接地体和接地引下线。
(1分)(2)接地体又叫接地极,由几根金属导体按要求埋入土壤中,用以向大地泄放电流。
Shud旧nx一on{u d00xIO门huonwe- 输电线路导线换位(。
ondueto:transposition of transmission line)变换输电线路三相导线的空间位里,以减少电力系统在正常运行情况下电流和电压的不对称性。
交流架空墉电线路的三相导线,在空间的排列位!是不对称的,特别是三相导线呈水平排列的线路,不对称程度更大。
由于三相导线在空间的位t不对称,导致各相导线的电容和电感值不同,即各相的阻抗和导纳不相等,这就引起了负序和零序电流。
过大的负序电流会引起电力系统内电机的过热。
而零序电流超过一定数值时,在中性点不接地的系统中,有可能引起灵敏度较高的接地继电器的误动作.翰电线路的电流和电压的不对称,也可能对电信线路产生干扰影响。
输电线路导线换位的结果,是使在一条线路上各相导线处在某一空间位t的长度分布尽t接近,这样各相参数的差异就会缩小,电流和电压的不对称性也能够控制在一定限度之内。
经过位t变换三相导线 a .OC 又恢复到原来的相序排列,称为一个换位整循环。
换位循环的典型布置如图 1和图2所示,其中图1为一条线路进行一个换位整循环,图2为一条线路进行两个换位整循环。
进行 1 11兰万了了6 图1一个换位循环布里 l一线路的长度几次整循环换位视线路的长度而定。
换位方式根据线路在换位处所使用的杆塔型式┌────────┐│1.,二阅l │├────────┤│__上三”一毛犷二│└────────┘图2两个换位循环布! l一线路的长度不同,导线换位通常有直线换位、耐张换位、悬空换位和附加旁路跳线架换位四种方式。
(1)直线换位。
利用导线呈三角排列的直线型杆塔进行滚式换位。
如图3所示,这种换位方式,采用常规直线型杆塔,节省投资,施工安装和运行维护检修均比较简便,但导线在档距中因换位而出现交叉。
在硬冰严宜地区为了避免不同相导线因砚冰不平衡造成闪络,不宜采用这种方式。
困难,特别是用千超高压翰电线路,运行安全可靠. ~一一,寸一、~一_一图3直线换位 (2)耐张换位.利用特殊设计的耐张型杆塔,通过跳线交叉换接,完成三相导线的位置变换。
换位导线换位原理的应用导线换位原理导线换位是一种应用于电气系统的技术,用于改善导线电阻不均匀的问题以提高电力传输效率。
在长距离电力传输线路中,由于导线的电阻和电感不一致,电流在导线上的分布会发生不均匀的情况,导致线路损耗增加和电气设备负载不平衡。
导线换位通过改变导线的相对位置,使得电流在导线上的分布更加均匀,从而提高了电力传输效率。
换位导线的应用导线换位技术广泛应用于电力系统中的高压输电线路和变电站的电流互换设备中。
以下是换位导线在不同应用领域的具体应用:1. 输电线路在长距离高压输电线路中,由于线路的长度较长,需要使用多根导线并列布置。
然而,由于导线的不均匀电阻和电感,电流会在导线上分布不均匀,增加了输电线路的损耗。
换位导线技术可以通过改变导线的相对位置,使得电流在导线上的分布更加均匀,减少线路损耗,提高电力传输效率。
2. 变电站在变电站的电气设备中,电流互换设备起到了重要的作用。
电流互换设备可以将电流从一个设备转移到另一个设备,以实现电力系统的正常运行。
换位导线技术可以应用在电流互换设备中,通过改变导线的相对位置来实现导线之间的电流互换,以确保各个设备的负载平衡。
3. 电力输电网络在电力输电网络中,由于线路的复杂性和长度,常常会出现导线的电阻和电感不均匀的情况,导致电流分布不均匀。
这会影响电力系统的稳定性和传输效率。
换位导线技术可以用于电力输电网络中,通过改变导线的相对位置,使得电流在导线上的分布更加均匀,提高电力系统的稳定性和传输效率。
4. 高温环境在高温环境下,导线的电阻会发生变化,导致导线的电流分布不均匀。
这会增加导线的温度升高和电力损耗。
换位导线技术可以在高温环境中应用,通过改变导线的相对位置,使得电流在导线上的分布更加均匀,减少导线的温度升高和电力损耗。
换位导线的优势换位导线技术相比传统的导线布置方式具有以下优势:•提高电力传输效率:通过调整导线的相对位置,使得电流在导线上的分布更加均匀,减少线路损耗,提高电力传输效率。
单回架空输电线路导线悬空换位技术在工程中的运用摘要:在输电线路进出站常会遇到相序调整的情况,尤其以AC相换位最为棘手,利用耐张换相绝缘子串悬空换位是很好的解决方案。
优化换位方式的出线,为线路悬空换位创造了条件,带来了方便。
本文将结合国外某项目实际情况,详细介绍了耐张塔AC相悬空换位方法、优化换位方式、耐张换相绝缘子串长和换相跳线电气间隙等的设计方法。
关键词:输电线路;耐张绝缘子串;AC换相;换位前言输电线路在进出变电站常常会遇到相序调整问题,而导线水平排列的输电线路,AC相换位是相序变换中较为复杂的一种,有时候设计人员不得已而借助特殊塔来实现换位要求。
委内瑞拉比西亚输变电项目230kV线路正好遇到AC相换位问题。
新建燃油发电厂需新出2回230kV线路π接接入到一条已有线路,由于线路π接的原因,导致有一条线路存在AC相序与原有线路相序不一致的问题。
下面我将结合本工程实际情况进行研究,从而解决另一条线路AC相换位的问题。
1悬空换位点的选取以往悬空换位常用于低电压、单导线线路。
其结构简单,相间绝缘水平低,用单串绝缘子即可满足要求。
因此,换位点的选择基本上不受什么条件限制,可选在靠近中央(满足对地距离要求),也可选在靠近杆塔处。
考虑到耐张串重量及长度的影响,因此,换位点尽量选在杆塔耐张串的位置。
图1 230kV输电线路相位图通过上图得知,左侧的线路构架侧相序为CBA,而B3塔的相序为ABC。
因此需要对左侧线路AC相进行换相。
B1塔(塔型B90-27,挂点高27m)是230kV终端塔,B2塔(塔型B90-33,挂点高33m)是230kV转角塔,B3塔(塔型A90-33,挂点高33m)是230kV开断塔。
B1塔比B2、B3塔均要低,故B1塔的对地距离比B2、B3塔均要小。
B3塔为开断塔,在此塔上换相较为复杂,施工较为困难。
因此选择B2塔为换相点。
2 换相绝缘子串的选取相间绝缘水平与防污闪,防雷和操作过电压等级有关,绝缘子片数需要满足工频污闪的要求。
序号线路名称电压等级杆(塔)号排列形式杆塔型式杆(塔)号1天汇110kv3三角7842-284 2东静110kv1垂直110DSn-122 3东静110kv8水平BJ5°-30°5.0-189 4东静110kv9垂直TJ(30°)-13.610 5东静110kv34水平BZ4.5-1835 6东三110kv2垂直110ZGu2-153 7东三110kv86水平BJ-1887 8东三110kv87垂直110JGu2-1888 9东三110kv95水平BJ-1896 10东盐东110kv1垂直110DSn-182 11东盐东110kv29水平BZ4.5-19.5/1830 12东盐西110kv1垂直110DSn-182 13东盐西110kv30水平BZ4.5-19.5/1831 14风合110kv9垂直110DSn-1510 15风合110kv153水平BJ5°~30°5.0-19.5/18154 16汇牵110kv1垂直110DSn-182 17汇牵110kv8水平BZ4.5-159 18静三110kv1垂直110DSH-182 19静三110kv76三角110JG3-2777 20梅碚北110kv21垂直110DSn-2722输电线路导线换位排列形式表21梅缙东110kv19垂直110DSn-1520 22玉碚110kv1垂直110DSn-182 23玉碚110kv23三角JK5°-30°2-1824 24玉蔡110kv1垂直110DSn-182 25玉蔡110kv9水平BJ30°-60°5.0-2110 26玉观110kv10垂直110DSn-1511 27玉观110kv18水平BZK3.5/9.0-2419 28玉观110kv19垂直110DSn-2120 29玉水110kv10垂直110DSN-1511 30玉水110kv20水平SBD90°6.012/13.5/1521 31玉回南110kv14垂直110JGu2-1515 32玉回北110kv14垂直110JGu2-1515 33玉井110kv5垂直110DSn-186 34玉井110kv13水平Z1-2414 35玉井110kv14垂直67TD-5715 36玉井蔡110kv14水平BN5.0-1815 37玉龙110kv2垂直110JGu3-213 38玉龙110kv30三角Z1-2431 39玉同110kv5垂直110DSn-1861川钓35kv1垂直BJ-182 2川钓35kv2三角BZ-1533川钓35kv3垂直JB90°4.0-184 4川华35kv1垂直BJ90°-182 5川华35kv65三角BZ-1566 6川华盐35kv3水平ZB4.0-184 7川蒲35kv55水平BZ3.0-1856 8川蒲35kv56垂直BJ90°2.0/2.0-1857 9代清35kv43三角BZK4.5-1844 10东代35kv1垂直7738-182 11东后35kv1垂直7718-182 12东夏一回35kv10垂直3560DGu-1811 13东夏二回35kv11垂直3560DGu-1812 14观复35kv1垂直DHB2-9.852 15观复35kv29三角ZSB3-9.3530 16三偏35kv1垂直J560DGu-122 17三清35kv1垂直BDJ5°-30°/190 2.5/0-182 18三清35kv38三角BJK90°-1839 19云龙35kv1垂直7719-152 20云盐35kv2垂直3560JGV-183 21云盐华35kv15三角BZ-1516式表排列形式杆塔型式挡距垂直7738-1888.52三角BZK3.5/90-21122垂直TJ(30°)-13.6222水平BZ-16.5380垂直110ZGu2-12250水平BJ5°-30°5.0-18361垂直110JGu2-18237水平BJ-18358垂直110DSn-18137三角YJ1-23434垂直110DSn-15436三角110YJ12-27404.81垂直110DSn-15436三角110JGu-1563垂直110DSn-12300水平BJ20°~40°-16.593垂直110JGu2-18440三角110JG3-21201垂直110DSn-18124三角110J3-1263水平2243水平BN5°5.0-18331垂直110DSN-27736水平BJ5°-30°5.0-18356垂直110DSn-18222水平BN5°5.0-18585垂直110DSn-21393水平BZ4.5-24/21423水平BJ5°~30°5.0-18218垂直110DSn-1552水平ZG1-13.5240水平BZ4.5-16.5240水平BZ5.0-18621垂直67TD-57103水平Z1-20448垂直110DSn-18216.7水平BJ30°5.0-18364垂直110DSn-15262水平BZ4.5-18/19.5441三角BZ-1579垂直JB90°4.0-1818水平 4.0105三角BJ60°-18107垂直BJ90°-18120垂直7737-15180垂直BJ90°2.0/2.0-18235三角BDJ30°2.0/3.5-18117垂直JDJ90°T-11.5484水平JB5°~30°4.0-1870水平JB60°4.0-18230三角N-15200三角N-15200水平JHB1-12.85113垂直DSB1-9.8557三角Z1-2442水平BJ5°-30°4.0-1895垂直DJ90°-11.5297三角7718-18249.51水平BJ4.0-18199垂直N-15195。

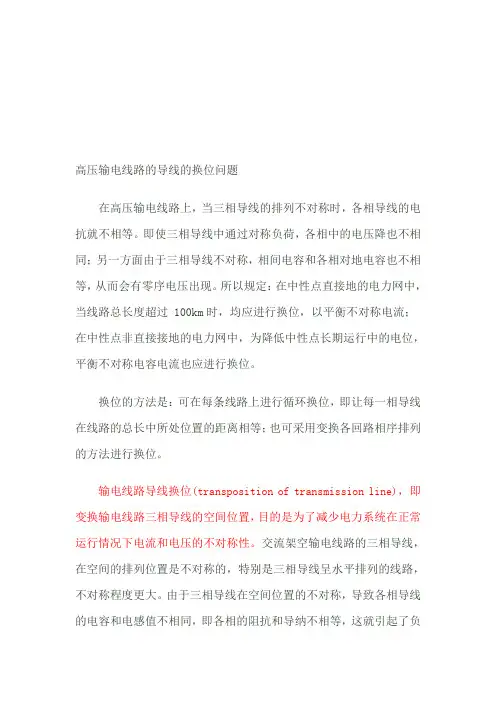

高压输电线路的导线的换位问题(2009-10-22 10:13:19)转载标签:分类:电气基础高压输电线路导线换位目的方法种类文化在高压输电线路上,当三相导线的排列不对称时,各相导线的电抗就不相等。
即使三相导线中通过对称负荷,各相中的电压降也不相同;另一方面由于三相导线不对称,相间电容和各相对地电容也不相等,从而会有零序电压出现。
所以规定:在中性点直接地的电力网中,当线路总长度超过 100km时,均应进行换位,以平衡不对称电流;在中性点非直接接地的电力网中,为降低中性点长期运行中的电位,平衡不对称电容电流也应进行换位。
换位的方法是:可在每条线路上进行循环换位,即让每一相导线在线路的总长中所处位置的距离相等;也可采用变换各回路相序排列的方法进行换位。
输电线路导线换位(transposition of transmission line),即变换输电线路三相导线的空间位置,目的是为了减少电力系统在正常运行情况下电流和电压的不对称性。
交流架空输电线路的三相导线,在空间的排列位置是不对称的,特别是三相导线呈水平排列的线路,不对称程度更大。
由于三相导线在空间位置的不对称,导致各相导线的电容和电感值不相同,即各相的阻抗和导纳不相等,这就引起了负序和零序电流。
过大的负序电流会引起电力系统内电机的过热。
而零序电流超过一定数值时,在中性点不接地的系统中,有可能会引起灵敏度较高的接地继电器的误动作。
输电线路的电流和电压的不对称,也可能对电信线路产生干扰影响。
输电线路导线换位的结果,是使在一条线路上各相导线处在某一空间位置的长度分布尽量接近,这样各相参数的差异就会缩小,电流和电压的不对称性也能够控制在一定限度之内。
经过位置变换,三相导线又恢复到原来的相序排列,称为一个换位整循环。
由于线路的长度不同,导线换位通常有直线换位、耐张换位、悬空换位和附加旁路跳线架换位四种方式。
(1)直线换位:利用导线呈三角排列的直线型杆塔进行滚式换位。
架空输电线路基础名词及解释一、架空输电线路的组成:架空输电线路主要由导线、避雷线、绝缘子(串)、线路金具、杆塔、基础、接地装置几部分组成,部分杆塔还有拉线。
1、导线:悬挂在杆塔上,用于传导电流、输送电能的设备。
它通过绝缘子串悬挂在杆塔上。
2、避雷线:避雷线又称架空地线,悬挂于导线之上.它的作用是防止雷击架空导线,并在架空导线受到雷击时起分流作用,对导线起耦合和屏蔽的作用,降低导线上的感应过电压.3、绝缘子:用来支持或悬挂导线和避雷线,保证导线与杆塔间不发生闪络,保证避雷线与杆塔间的绝缘。
4、线路金具:线路金具是输电线路所用金属部件的总称。
它是用于悬挂、固定、保护、接续架空线或绝缘子以及在拉线杆塔的结构上用于连接拉线的金属器件。
线路金具可以分为线夹、连结金具、接续金具、保护金具、拉线金具等。
5、杆塔:杆塔用来支撑架空线路导线和架空地线及其他附件,并使导线与导线之间、导线和架空地线之间保持一定的安全距离,并保证导线对地面和交叉跨越物之间有足够的安全距离。
6、杆塔基础:杆塔基础的作用是支撑杆塔,传受杆塔所受荷载至大地。
它将杆塔固定于地下,以保证杆塔不发生倾斜、下沉、上拔及倒塌。
7、接地装置:由接地体和接地引下线组成,其作用主要是将雷电流引入大地,保证线路具有一定的耐雷水平。
8、拉线:用来平衡杆塔的横向横向荷载和导线张力,减少杆塔根部的弯矩.它用来加强杆塔的强度,承担外部荷载的作用力,以减少杆塔的材料消耗量,降低杆塔的造价。
二、常见的线路金具类别1、线夹:线夹用来握持架空线。
(1)悬垂线夹:与悬垂绝缘子串相配合使用的线夹。
悬垂线夹的用途是:把导线悬挂、固定在直线杆悬式绝缘子串上,选用U 型螺丝结构.(2)耐张线夹:与耐张绝缘子串相配合使用的线夹。
螺栓型耐张线夹的用途是:把导线固定在耐张、转角、终端杆的悬式绝缘子串上,选用倒装式结构,其优点是尺寸大小、重量轻、配件少、握力大。
2、连接金具:所谓连接金具是用来连接导线与绝缘子,或是连接绝缘子与杆塔横担的金具。
电力系统换位的作用
电力系统换位的作用是为了减小电力系统正常运行时电流和电压的不对称,并限制送电线路对通信线路的影响。
由于导线在杆塔上排列方法不同,造成了输电线路三相的电抗各不相同,即使三相导线中流过对称负荷电流,每相的电压降也不相同。
此外,由于三相导线几何位置不对称,使三相导线相间电容和相对地电容也不相等,将会出现负序和零序电流。
当负序电流过大时,会使电机过热。
当零序电流超过一定数值时,在中性点直接接地的电网中,可能引起零序继电器误动,造成开关跳闸,线路停电。
为了限制和减少这些不对称电流和不对称电压,以及减少送电线路对电信线路的干扰,架空送电线路的导线必须进行换位。
以上内容仅供参考,如需更多信息,建议查阅相关文献或咨询电力专家。
架空输电线路导线换位及绝缘地线运行方式的优化方案
程慕尧
【期刊名称】《中国电力》
【年(卷),期】2000(033)001
【摘要】为降低长输电线路的电流不平衡度,需要进行导线换位.本文介绍的优化换位方式与传统方式等效,但可以节约投资及材料.另外,为降低地线的能量损失,常常采用绝缘地线.还介绍各种情况下,所应采用的最佳地线运行方式.
【总页数】2页(P57-58)
【作者】程慕尧
【作者单位】华北电力设计院,北京,100011
【正文语种】中文
【中图分类】TM245;TM726.3
【相关文献】
1.配网接地线导线端紧固装置的改进及优化方案 [J], 罗益荣
2.架空输电线路地线节能运行方式分析及选择 [J], 高升
3.新形势下架空输电线路地线节能运行方式分析及选择 [J], 林伟强
4.架空输电线路的导线换位方式及杆塔中心位移计算方法 [J], 梁松
5.配网接地线导线端紧固装置的改进及优化方案 [J], 罗益荣;
因版权原因,仅展示原文概要,查看原文内容请购买。
Shud旧nx一on{u d00xIO门huonwe- 输电线路导线换位(。
ondueto:transposition of transmission line)变换输电线路三相导线的空间位里,以减少电力系统在正常运行情况下电流和电压的不对称性。
交流架空墉电线路的三相导线,在空间的排列位!是不对称的,特别是三相导线呈水平排列的线路,不对称程度更大。
由于三相导线在空间的位t不对称,导致各相导线的电容和电感值不同,即各相的阻抗和导纳不相等,这就引起了负序和零序电流。
过大的负序电流会引起电力系统内电机的过热。
而零序电流超过一定数值时,在中性点不接地的系统中,有可能引起灵敏度较高的接地继电器的误动作.翰电线路的电流和电压的不对称,也可能对电信线路产生干扰影响。
输电线路导线换位的结果,是使在一条线路上各相导线处在某一空间位t的长度分布尽t接近,这样各相参数的差异就会缩小,电流和电压的不对称性也能够控制在一定限度之内。
经过位t变换三相导线 a .OC 又恢复到原来的相序排列,称为一个换位整循环。
换位循环的典型布置如图 1和图2所示,其中图1为一条线路进行一个换位整循环,图2为一条线路进行两个换位整循环。
进行 1 11兰万了了6 图1一个换位循环布里 l一线路的长度几次整循环换位视线路的长度而定。
换位方式根据线路在换位处所使用的杆塔型式┌────────┐│1.,二阅l │├────────┤│__上三”一毛犷二│└────────┘图2两个换位循环布! l一线路的长度不同,导线换位通常有直线换位、耐张换位、悬空换位和附加旁路跳线架换位四种方式。
(1)直线换位。
利用导线呈三角排列的直线型杆塔进行滚式换位。
如图3所示,这种换位方式,采用常规直线型杆塔,节省投资,施工安装和运行维护检修均比较简便,但导线在档距中因换位而出现交叉。
在硬冰严宜地区为了避免不同相导线因砚冰不平衡造成闪络,不宜采用这种方式。
困难,特别是用千超高压翰电线路,运行安全可靠. ~一一,寸一、~一_一图3直线换位 (2)耐张换位.利用特殊设计的耐张型杆塔,通过跳线交叉换接,完成三相导线的位置变换。
如图4所示,这种换位在杆塔上实现,可以避免导线在档距中交叉。
但杆塔上绝缘子串增多,跳线布里比较复杂,施工┌──┐│践另│├──┤│犷│└──┘图4耐张换位安装和运行检修不如直线换位简便,间隙验算也比较复杂。
(3)悬空换位.在耐张绝缘子串的外侧每相导线上另外申接一申绝缘子,然后通过
一组特殊的跳线交叉跳接以完成三相导线位置的变换。
如图5所示,这种换位方式不需要特殊设计杆塔,只需利用一基常规的耐张型杆塔,且导线在档距中不交叉,跳线的位置也比较浦晰。
不过为换位而特殊申接的绝缘子串是承受相间电压的,应选择具有相应的绝缘强度.而且申接的一组绝缘子申和跳线距杆塔有一段距离,安装和检修比较困难,需要采取特殊的施工措施。
(4)附加旁路跳 /b 图5悬空换位线架换位。
利用干字型耐张塔或转角塔并在其近旁附设一组小型架构,架一小段旁路导线转接跳线,通过跳线换接进行导线换位。
如图6所示,这种换位方式虽然增加了旁路导线和架构,但其布里清晰,施工安装并不图6附加旁路跳线架换位换位循环长度早期建设的翰电线路一般都认为导线换位应尽可能多些,以使线路参数更加对称均衡,减少电流和电压的不对称性,避免对电信线路产生干扰。
中国曾规定:导线三角排列的翰电线路,一个换位整循环的长度一般不超过48km;其他排列方式的线路,尽量不大于24 km。
但是设计计算分析和运行实践经验表明,换位是愉电线路的薄弱环节,换位过多不但增加线路建设投资和运行维护费用,而且会削弱线路的电气和机械强度,降低安全运行的可靠性。
经过对电信线路干扰间题的深人研究,认识到导线换位对减少干扰实际上不起多大作用。
愉电线路对电信线路的电磁干扰和静电影响,主要是由于电力系统中各个元件的非线性以及发电机不对称运行时加在线路上的高次谐波电流和谐波电压所引起的。
在通常情况下,摘电线路与电信线路间的距离比输电线路导线间的距离以及导线对地距离要大得多,输电线路的静电场在通信线处是很小的,对通信线路所产生的静电干扰影响是很轻徽的.最大的静电干扰,可能是由电压谐波的零序分量所引起的,但在正常的全相运行方式时其值也很小. 至于谐波电流所引起的电磁干扰,各对称分量的影响是不同的。
正序和负序电流不直接流人大地,随着愉电线路和电信线路相对距离的增大,由正序和负序电流引起的电磁影响急剧衰减,到电信线处实际几乎已没有影响。
只有谐波电流的零序分盘流人大地,而且地中电流的等值深度可与输电线路和电信线路间的距离相比拟。
但是也只有基波的零序电流值才直接与换位循环长度有关系,并且它对电信线的干扰影响也是很徽小的。
输电线路换位循环长度实际上并不取决于对电信线的干扰影响,而是取决于电力系统内所容许的电流和电压的不对称度。
在选择输电线路换位循环的长
度时,要针对线路在建设和运行中的具体条件进行计算,以估计延长换位循环所引起的电流和电压不对称度是否超过容许值,同时要研究是否采取比增加导线换位更为合理的其他消除不对称的措施。
换位循环长度的选择应从电力系统的整体考虑,并为系统发展留有适当余地,不能单纯的仅仅计算某一条线路的局部情况。
对于长线路,由于具有很大的电容电流,每个换位距离中各相参数和相间参数的差别比较大,所引起的电流和电压的不对称是经常起作用的。
计算表明:线路长度在100 km以下可以不进行导线换位;两个变电所之间的长度在200~250 km左右,进行一个换位整循环,电流和电压的不对称一般不会超过容许值;对于500 kV线路,换位循环的长度可增大到300 km左右。
