天津澳美化工涂料有限公司
津泓富牌特种油漆
无溶剂环氧自流平地坪油漆
一、组成：
成分一：是环氧树脂加入颜料填料助剂经研磨而成的。
成分二：为固化剂。
二、特性；
该漆硬度高、附着力强、漆膜丰满、可一次成形厚漆膜，涂层无溶剂成膜物大于95%。三、用途：
主要用于医药、电子、食品等行业的生产车间的地面。
四、技术指标；
五、施工参考：干燥时间小时

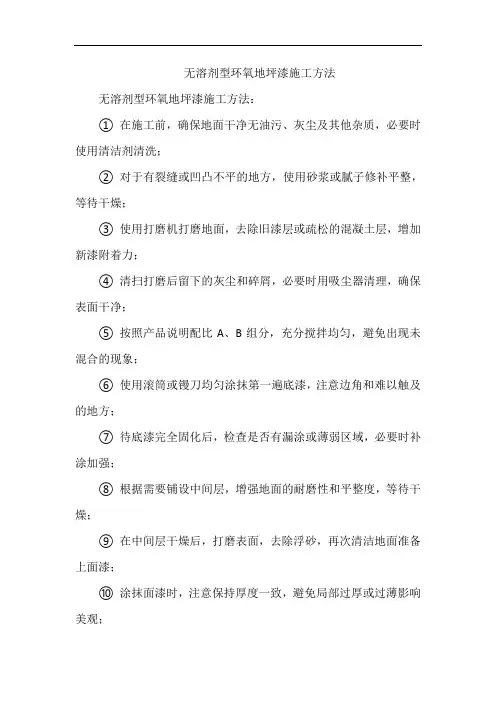

1、首先将地面清理干净，做到无油、无水、无机械杂质。
2、将底漆的组份一；组份二，按4：1搅拌均匀后静置10分钟后，即可涂刷。
3、底漆涂刷12小时后，即可涂刷中层漆，中层漆固化剂=5：1搅拌均匀后即可涂刷，中层
漆涂刷要均匀。
4、无溶剂环氧面漆的施工方法是：组分一：固化剂=3：1搅拌均匀后即可到地面上，从配
漆到搅拌均匀后需熟化15分钟，若超过40分钟，此漆将全部固化，不能使用。
5、到在地面的漆要立即将其刮平，达到所需要的厚度。
环氧地坪漆施工工 艺
环氧树脂地面施工工艺 一、施工准备 1、材料准备 1.1 主要材料： 环氧树脂地流平涂料、基层处理剂（底油）、面层处理剂、填平修补腻子，填料如石英砂、石英粉。环氧树脂地流平涂料当前多为双组份，应按一定配比充分混匀，其质量标准见下表。 表1 环氧树脂地流平涂料的技术指标 1.2 储运与贮存：
密闭储运，避免包装破损和雨淋。置于干燥通风处，避免高温，严禁阳光下曝晒及冷冻。在5-40℃时贮存期为6~12 个月。 2、机具准备： 2.1 漆刷或滚筒、盛水桶、低转速搅拌器（400 转/分钟）或电动搅拌枪、专用钉鞋、镘刀、专用齿针刮刀、放气滚筒。 2.2 施工机具在使用前需清洗干净。用完后的工具要在干固时间内用水清理，以免影响下次使用。 3、基层处理： 3.1 施工基层应平整、粗糙，清除浮尘、旧涂层等，达到C25 以上强度，并作断水处理，不得有积水，干净、密实。不能是疏松土、松散颗粒、石膏板，涂料、塑料、乙烯树酯、环氧树脂，及有粘接剂残余物、油污、石蜡、养护剂及油腻等污染物附着。 新浇混凝土不得少于4 周，起壳处需修补平整，密实基面需机械方法打磨，并用水洗及吸尘器吸净表面疏松颗粒，待其干燥。有坑洞或凹槽处应与1 天前以砂浆或腻子先行刮涂整平，超高或凸出点应予铲除或磨平，以节省用料，并提升施工质量。 基层基面。自流平砂浆浇刚性，因而须留伸缩缝，可降低收缩影响。 3.2 含水率测定 含水率的测定有以下几种方法：
1）塑料薄膜法（ASTM4263）：把45cm×45cm 塑料薄膜平放在混凝土表面，用胶带纸密封四边16 小时后，薄膜下出现水珠或混凝土表面变黑，说明混凝土过湿，不宜涂装。 2）无线电频率测试法：经过仪器测定传递、接收透过混凝土的无线电波差异来确定含水量。 3）氯化钙测定法：测定水分从混凝土中逸出的速度，是一种间接测定混凝土含水率的方法。测定密封容器中氯化钙在72h 后的增重，其值应≤ 46.8g/m2。 3.3 水分的排除 混凝土含水率应小于9%，否则应排除水分后方可进行涂装。排除水分的方法有以下几种： 1）通风：加强空气循环，加速空气流动，带走水分，促进混凝土中水分进一步挥发。 2）加热：提高混凝土及空气的温度，加快混凝土中水份迁移到表层的速率，使其迅速蒸发，宜采用强制空气加热或辐射加热。直接用火源加热时生成的燃烧产物（包括水），会提高空气的雾点温度，导致水在混凝土上凝结，故不宜采用。 3）降低空气中的露点温度：用脱水减湿剂、除湿器或引进室外空气（引进室外空气露点低于混凝土表面及上方的温度）等方法除去空气中的水

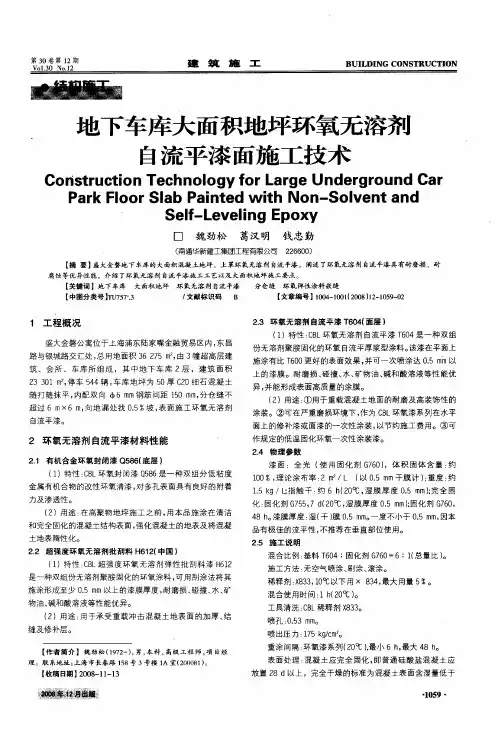

地下车库环氧地坪施工技术要求 项目地点： 项目概况 ① :旧地面翻新改造为环氧砂浆地坪，要求美观大方，无卫生死角，不霉变， 分色处理，配齐整个交通系统； ② :地面起壳、起砂，地表的强度不够；有不规则的裂缝； ③ :地面原有伸缩缝过大； 方案: 地面：3mm水性环氧砂浆(底涂及中涂)+ 1mm厚浆型无溶剂型环氧自流平。 汽车坡道：5mm无震动黄、绿双色双层止滑斜坡地坪。 地面标线：车位线及导向箭头为白色，车行道边线及中心线为黄色。材料采用无溶剂型环氧树脂材料。 基础处理的重点： 1．大面伸缩缝处理； 2．不规则裂缝处理； 3．水泥强度不达标之处，处理； 4．湿度大的地面处理； 5．墙根、柱根伸缩缝隙处理。 一、大面伸缩缝的处理工艺： 1．找出伸缩缝； 2．清理干净卫生； 3．施工底漆，用毛刷将底漆刷到缝里，让缝吸收底油； 4．用无溶剂环氧材料按比例加砂，进行填缝； 5．打磨填好的缝； 6．处理好后，按照大面积水性环氧工艺即可。 二、不规则裂缝的处理工艺： 1．找出裂缝； 2．将裂缝沿裂缝切成“V”字型，清理干净卫生； 3．施工底漆，用毛刷将底漆刷到V字缝里，让缝吸收底油； 4．用无溶剂环氧材料按比例加砂，去修补V字缝，直到补平为止；
5．待干透后，再次修补裂缝； 6．打磨修补好的裂缝； 7．处理好后，按照大面积水性环氧工艺即可。 三、水泥强度不达标之处，处理工艺 1．用大型无尘研磨机，进行研磨；将松散的水泥地清理干净； 2．清理卫生，滚环氧无溶剂底油，让松散地面彻底吸收，直至水泥地发黑；3．用无溶剂环氧材料按比例加砂，制成环氧砂浆料去满刮松散水泥地之处；4．待干，再刮一次砂处理；直至刮平为止； 5．打磨处理，清理卫生； 6．处理好后，按照大面积水性环氧工艺即可。 四、湿度大的地面处理工艺 1．打磨基础；如有明水要清理干净，凉干； 2．施工水性环氧底漆； 3．直接刮水性环氧砂浆即可。 五、墙根、柱根的伸缩缝处理工艺 1．清干净卫生； 2．对缝里不平处可以直接用水性环氧砂浆进行修补；（但是原有的缝隙要继续保留） 3．修补是为了凹缝更平整、美观，保留缝是A.不影响地面结构伸缩;B.为了可以起到墙边，柱子边积水时可以沿缝排放作用； 4．修补完后，待施工面涂时，一起刷上面涂即可。 五、3mm水性环氧砂浆(底涂及中涂)+0.3mm无溶 剂型环氧薄涂的工艺 1．先对水泥素地面进行打磨，清理干净；对破损的地坪先用环氧砂来进行修补； 2．将水性环氧底油按比例调好，搅匀；用滚筒滚刷地面；
环氧地坪是一种高强度、耐磨损、美观的地板，具有无接缝、质地坚实、耐药品性佳、防腐、防尘、保养方便、维护费用低廉等优点深受大家喜爱。那么它的施工流程是什么呢？ 环氧地坪施工流程：施工准备↓基面打磨↓清洁、检查基底↓环氧底涂涂装↓环氧树脂砂浆层涂装（依设计）↓环氧批土涂装2道↓环氧平涂面漆1道。 环氧地坪施工步骤： 1、基面清理：用机动打磨机磨粗基面的同时，再用手动打磨机清除需要彻底清理的基面； 2、清洁、检查基底：对基面吸尘干净后，检查基底有无裂缝、空壳，如有，则须深层切割清理后用环氧树脂砂浆填补，由于环氧树脂不容水，所以在处理过程中只能进行干处理，清理时不可野蛮敲打，以免敲松边上的基层； 3、环氧树脂底漆涂装：在进行基底处理的同时，可进行环氧底涂涂装，施
工配料时要注意施工进度与用料的平衡，不可一次开料过多，保证材料在涂装时仍符合可使用时间，在胶化前被涂刷完，让材料保持良好的渗透性，保证粘接性能； 4、在底涂固化后，首先用环氧树脂中涂配石英砂镘刮环氧石英砂浆N遍，以增加整个漆膜的厚度加强漆膜的抗压、抗冲击等物理性能； 5、环氧树脂批土中涂：砂浆层固化后，再刮环氧批土2道，封闭砂眼和气孔，打磨腻子并吸尘干净； 6、环氧树脂面涂涂装：打磨中涂层，在确保基面被完全封闭的情况下，按设计要求施工环氧树脂平涂面涂2道，施工时将面涂材料搅拌均匀后滚涂施工；涂装施工的环境要求：施工基面应保持干净、干燥，无其他工程施工交叉作业，室内空气相对湿度宜小于85%，当湿度过大时应停止施工； 7、现场清理维护、地坪养护：面涂完成后将有关施工材料、工具搬离现场，严密封闭保护完成饰面，至少48小时后才可允许人进入行走。并不可带进泥沙，
环氧地坪有溶剂和无溶剂型介绍溶剂型环氧树脂地坪涂料是环氧地坪漆的一种，适用于需求耐磨、耐腐蚀、耐油污、耐重压、外表光亮、简单清洁的场所，如停车场、汽车制作、机械制作、造纸、卷烟、化工、纺织、家私等职业出产车间的高标准地上。溶剂型环氧树脂地坪具有以下长处：全体无缝，易清洁，不集聚尘埃、细菌；外表平坦润滑，色彩丰厚，能美化工作环境；地上无毒，契合卫生需求；具有防滑性，停车场地上须有必定的粗糙度，通常水泥地上难以满意需求。 溶剂型环氧地坪和无溶剂环氧地坪的介绍 环氧地坪|无溶剂环氧树脂地坪漆作为一种洁净度很高的地上装饰资料，外表平坦光亮，能够满意较高洁净度需求，多用于自流平的施工中，广泛运用在医药、食物、电子、精密仪器、汽车制作等对地上有极高需求的职业，无溶剂型环氧树脂地坪具有如下长处：与底层的粘接强度高，硬化时缩短率低，不易开裂；全体无缝，易清洁，不集聚尘埃、细菌；高固体份，一次成膜厚；无溶剂，施工毒性小，契合环保；强度高，耐磨损，经久耐用，能长时间饱尝铲车、推车和其他车的碾压；抗浸透，耐化学药品的腐蚀功能强，对油类也有较好的忍受力；室温固化成膜，简单维修保养；外表平坦润滑，色彩丰厚，能美化工作环境、地上无毒，契合卫生需求。 溶剂型环氧树脂地坪漆的首要成份及毒性：环氧树脂和固化剂独自时会有毒，但它们反响后的固化物可做到无毒，契合FDA无毒需
求；些颜填料富含重金属等有毒成份，如铬黄等，有些颜填料无毒，如食物级钛白粉，氧化铁红，氧化铁黄、滑石粉，石英粉等。关于需求枯燥后无毒的涂料，可选用无毒的颜填料，不运用含重金属等有毒物质的颜填料，但这样涂料的色彩遭到必定约束，一些色彩的本钱会升高； 环氧地坪|溶剂大多对人体有害，但溶剂的毒性巨细有不同，且在涂膜中的残留程度不同。在施工及漆膜枯燥进程中，溶剂蒸发对环境及人身有损伤，应尽量选用对人身危害小的溶剂并加强通风以降低浓度。关于枯燥后的涂膜，如选用的溶剂残留性低，溶剂根本蒸发结束，对环境及人体无危害；助剂的量在涂膜中很少，如今毒性大的助剂已不再运用，所以助剂对涂膜的无毒性影响很小。 溶剂型环氧树脂地坪漆适用于需求耐磨、耐腐蚀、耐油污、耐重压、外表光亮、简单清洁的场所，如停车场、汽车制作、机械制作、造纸、卷烟、化工、纺织、家私等职业出产车间的高标准地上。 溶剂型环氧树脂地坪富含很多有机溶剂，环境污染严峻，出产、运送、运用进程安全系数低，有焚烧爆破的危险，当在没有铺设隔水层的底楼地上或其它湿润环境施工和运用，易发作起泡、脱层等缺点，所以必定要挑选在枯燥环境中运用，或许爽性不必这类环氧树脂地坪漆。
目录 一、编制依据 (2) 二、施工安排 (2) 三、环氧自流平地坪漆构造设计 (2) 四、施工准备 (2) 五、施工工艺流程及操作要点 (5) 六、质量标准 (11) 七、成品保护措施 (11) 八、安全保证措施及文明施工 (11)
一、依据 1、环氧树脂自流平地面工程技术规程GB/T50589-2010。 2、JGJT175-2009 自流平地面工程技术规程。 3、《建筑设计防火规范》GB50016-2014 4、《建筑内部装修设计防火规范》GB50222-2015 5、《人民防空工程设计防火规范》GB50098-2009 二、施工安排 1、施工现场安排：根据现场施工条件，按顺序依次施工，施工完一个区域，再进行下一个区域施工。 2、根据面层面积确定详细的材料使用计划，按进度要求及现场实际情况提报物资计划，做到材料分批进场分批领用，做好材料防潮防晒措施。 3、劳动力安排：根据现场实际情况及进度计划的顺利完成，具体劳动力安排如下： 三、环氧地坪漆及水泥自流平构造设计 1、环氧地坪涂层应包括底涂层、中涂层和面涂层。各层厚度见下表： 四、施工准备 1、施工前准备工作：
（1）对待施工基面进行强度、平整度的检查，以确定底涂用量及是否需要补强处理； （2）选取约1m2有代表性的基面试验底涂的施工性能及实际用量； （3）丈量实际施工面积、计算每种材料用量控制范围是否超过备料量，如果备料量不够则及时补足； （4）划分施工区域、封闭现场，做好人流、物流的分流控制计划措施，充分考虑施工时对环境设施的影响，特别是门把手、通风口、消防装置等； （5）与甲方联系确认电源的连接等相关交接工作； （6）在施工分离带割沟缝贴分色纸，做好收口工作准备； （7）技术准备：项目部按要求组织人员学习有关规范、规程。确定环氧地面工程的控制重点和难点，并制定相应的措施。制定详细的有针对性和操作性的技术交底，做好技术交底工作。施工前由施工负责人组织技术人员、工长、质检员及劳务队班组长进行方案交底，使管理人员都能掌握环氧地坪漆的重点、难点，在施工中能正确操作。对专业技术工人、专业管理人员进行具有针对性的技术、质量、安全、消防、安全文明施工及环保（三级）交底。 2、材料准备 （1）主要材料： 环氧封闭底漆、环氧砂浆中涂(找平修补腻子），环氧灌浆材料、面层处理养护剂、起砂剂等辅助材料。环氧地坪漆涂料为双组份，严格按配比充分搅拌混和，化学环氧地坪漆涂料为成膜的双组份无溶剂具体技术指标符合投标工艺要求或符合国家标准。具体指标如下： 涂料种类：环氧地坪漆为成膜物的双组份无溶剂环氧地坪漆涂料；
溶剂型和无溶剂环氧地坪漆的区别和应用 溶剂型环氧地坪涂料是在混凝土或水泥地面上铺上一层薄薄的地坪漆，形成的无接缝、易清洁、成本较低的环氧地坪漆。溶剂型环氧地坪是采用有机溶剂作为稀释剂，该种涂料施工方式一般采取刷涂、滚涂、或喷涂，一次施工厚度一般不厚。由于溶剂型涂料中含有大量的有机溶剂，施工时挥发出来影响施工人员的健康，同时向大气排放大量的有机挥发物，对环境造成污染。 无溶剂型环氧地坪涂料是在混凝土或水泥地面上铺一层均匀的无溶剂型环地坪漆，进而形成无接缝、光洁、耐磨，抗压，抗冲击，抗菌，不渗透的环氧地坪涂料。无溶剂环氧地坪涂料不需要采用有机溶剂作为稀释剂，施工方法一般采用自流平和刮涂，一次施工的厚度一般为1-5mm。无溶剂环氧地坪涂料中采用活性稀释剂降低涂料的施工黏度，虽然活性稀释剂可以同环氧固化剂反应，但是由于自身也具有一定的挥发性，在施工及固化的过程中会有少量的挥发出来。 所以不管是溶剂型还是无溶剂环氧地坪漆施工，尽量采用刷涂或滚涂，少用喷涂的方式，防止地坪漆有机物和固化物挥发影响人的身体健康和污染环境；施工时一定要对施工环境做通风处理，不能通风的要装上通风设备做排风处理，把对健康的威胁降到最低。 应用 溶剂型环氧地坪漆适用于要求耐磨、耐腐蚀、耐油污、耐重压、表面光洁、容易清洗的场所，如停车场、汽车制造、机械制造、造纸、卷烟、化工、纺织、家具等行业生产车间的高标准地面。 无溶剂环氧树脂地坪漆作为一种洁净度很高的地面装饰材料，表面平整光洁，可以满足较高洁净度要求，多用于自流平的施工中，广泛使用在医药、食品、电子、精密仪器、汽车制造等对地面有极高要求的行业。 由此看来，溶剂型和无溶剂环氧地坪漆特性相似但不相同，所以使用的场所也不尽相同。 文章内容源自上海丽装化学涂地板有限公司https://www.doczj.com/doc/173621817.html,/，欢迎大家转载！
环氧砂浆地坪施工工艺： 一、适用范围： 要求耐磨性强、耐一定冲击性的电器、电子、机械(如汽车、摩托车、电梯、自行车等)、通讯设备、仪器仪表、食品、医药、化工、烟草、饲料、纺织、饮料、服装、家具、塑料、学校及 文体用品等制造车间地面，特别是需要跑叉车、汽车、重手推 车的车道。 二、主要性能： 1、石英砂层、漆层与基面附着力强，粘结牢固，由于使用不同 目数的石英砂分层施工，地面整体绝不会出现分层现象； 2、耐磨度特好，使用持久，且不起尘，可长期经受汽车、叉 车的碾压； 3、耐烫、耐冻、耐酸碱、机械油、化学溶剂的腐蚀，清洁方便； 4、颜色可任意选择，漆面光亮、丰满、绚丽多姿，且通过颜 色的不同组合有利于分区管理； 5、性能好，环氧石英砂中层坚硬、牢固； 6、环氧石英砂中层具有一定的厚度，还可弥补水泥基面不 平整、水泥面松软的缺陷； 7、使用期长，节省开支。 三、技术指标：
四、施工工艺 1、基面处理：打磨、清洁地面及表面浮灰，无粗颗粒和水泥疙瘩。 2、涂刷底漆：用“秀珀”环氧树脂底漆涂刮底漆，起到封闭水泥毛细孔，增强地板漆层间附着力的作用。 3、刮环氧砂浆：用“秀珀”环氧树脂漆与石英砂配成环氧石英砂浆满涂地面，使之填补伸缩缝隙，增加地面的硬度和强度。满刮完石英砂层涂装后用磨光机打磨平整，并清洁。 4、刮涂腻子二遍：用“秀珀”环氧树脂漆与腻子粉调成环氧腻子涂刮地面，再用打磨机打磨平整，并清洁漆面。 5、涂刷色漆：用滚筒涂刷“秀珀”环氧树脂色漆二遍，并清洁地面。 6、涂刷罩面清漆：用“秀珀”环氧罩光漆涂刷一遍，增强漆面的光泽度。 五、剖面图：
环氧自流平地坪施工工艺（无溶剂环氧自流平） 一、适用范围： 要求高度清洁、美观、无尘、无菌的电子电器，微电子行业，实行GMP标准的制药行业，血液制品行业，也可用于学校、办公室、家庭等地坪。 二、性能特点： ?选用无溶剂高级环氧树脂加优质固化剂制成； ?表面平滑，美观，达镜面效果； ?耐酸、碱、盐、油类介质腐蚀，特别是耐强碱性能好； ?耐磨、耐压、耐冲击，有一定弹性。
环氧地坪薄涂施工施工方 法 The latest revision on November 22, 2020
环氧地坪施工方案 1.地坪表面的处理 1.1新竣工的工业地坪必须经过一定的养护后方可施工，约22-28天。 1.2清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。 1.3彻底清除表面的油污，用克油王清洗剂处理。 1.4清除积水，并使潮处彻底干燥。 1.5表面的清洁需用清扫及大型吸尘器来完成〔大型工程〕。 1.6平整的表面允许空隙为2～ 2.5mm，含水量在6%以下，PH值6～8。 1.7地坪表面的打毛，需用无尘打磨机来完成，并彻底清洁。 1.8对地坪表面的洞孔和明显凹陷处应用腻子来填补批刮，实干后，打磨，并彻底清洁。 2.涂饰强渗封闭涂料 2.1在处理清洁、平整的砼表面，采用高压无气喷涂或辊涂，环氧封闭底涂料1道。 2.2环氧封闭漆有很强的渗透性，在涂刷底漆时应加入一定量的稀释剂，使稀释后的底漆能渗入基层内部，增强涂层和基层的附着力，其涂布必须连续，不得间断，涂布量以表面刚好饱和为准。 2.3局部漏涂可用刷子补涂，表面多余的底漆必须在下道工序施工前打磨处理好。 3.批刮批刮料
在实干(25℃,约4-8小时)以后的底漆表面采用两道批刮腻子的方法，以确保地坪的耐磨损、耐压性、碰撞、水、矿物油、酸碱溶液等性能，并调整地面平整度。 3.1用100～140目的石英砂和无溶剂环氧批刮料，作为第1道腻子，要充分搅拌均匀，刮平。此道主要用于增强地面的耐磨及抗压性能。 3.2用砂袋式滚动磨砂机打磨第1道腻子，并吸尘清洁。 3.3用600～1500目的石英砂和无溶剂环氧批刮料，作为第2道腻子，要充分搅拌均匀要用于增强地面的耐磨及平整度。 3.4用砂袋式滚动磨机打磨第3道腻子，并吸尘清洁。 3.5一道腻子实干以后，如有麻面、裂缝处应先进行修补，然后用平板砂光机进行打磨，使其平整，并吸尘清洁。 3.6石英砂使用的目数由现场工程师根据地面具体情况而确定。 4.涂饰地坪中间层 在打磨、清洁后的腻子表面上(20℃,24小时)涂饰中间层。 4.1涂饰方法可用刷涂、批刮、高压无空气喷涂，〔大面积施工〕以高压无空气喷涂为最佳。 (喷涂压力为20～25Mpa)。 4.2此遍可使地面更趋于平整，更便于发现地面仍存在的缺陷，以便面层施工找平。 4.3此遍还方便甲方对设备安装等的安排。 5.涂饰地坪面层
环氧地坪施工工艺及流程 （一）车间仓库环氧砂浆地坪施工工艺 1.施工工艺设计 根据有关方面的要求和现场地面平整度的现状，初步设计如下施工工艺：基 层打磨处理，涂刷环氧底涂，批涂环氧砂浆，批涂环氧腻子，滚刷环氧面涂。 2.施工条件 施工现场条件 ? 施工工段能够完全密封，隔离外界环境对现场的污染； ? 在环氧地坪施工期间，工期安排上无交叉作业； ? 施工环境温度≥5℃，相对湿度在85%RH 以下； ? 现场通水、通电(220V 和380V)，照明条件良好。 ? 免费提供施工及生活的用水用电。 ? 免费提供施工所需的仓库及施工人员的住宿场所。 基层混凝土条件 ? 新设混凝土地面已满养护期，且养护达到要求； ? 基层混凝土的强度宜≥C20，且表面无起灰、起砂、粉化、起皮等现象， 地面拉拔强度在0.4 MPa 以上； ? 基层混凝土的表面含水率在8%以下，平整度在4mm/2m 以内； ? 地面符合《建筑地面工程施工及验收规范》要求； ? 地面无附着灰浆、油污、打蜡、严重返碱等现象。 基层 打磨 处理 打磨地面 刮环氧砂浆 环氧底涂 刮环氧腻子 环氧面涂 打磨地面
3.基层打磨处理 基层处理的目的是保证环氧地坪与基层有足够的附着力，使环氧地坪形 成一个良好的整体。 ?采用打磨机彻底、普遍打磨混凝土基层表面，除去表面的浮浆、松动 物及其它残留物，清理出表面的油污等对粘结不利的有机物； ?用环氧砂浆对局部进行点补，并对油污、空鼓、伸缩缝和不规则裂缝 进行处理，切割和填补。 伸缩缝不规则裂缝的处理 伸缩缝的处理： ?地面伸缩缝采用铺贴玻璃纤维布以增强抗裂性的方法，具体操作方法 是：先将伸缩缝清理干净，填充平整，然后在伸缩缝处涂漆时，在伸缩 缝处粘贴宽度20mm左右的玻璃纤维布，再涂装中涂、面漆等。 不规则裂缝的处理： ?用切割机沿裂缝的走向切成“V”型口，并将“V”型后内全部清理干净； ?用毛刷将环氧底涂在清理干净后的“V”型口内涂刷，形成渗透；然后用搅 拌均匀的环氧砂浆将“V”型口填补平整，保持整个地坪一体。 ?待环氧砂浆固化后，用毛刷涂施环氧底涂，对补缝进行再次渗透； ?待环氧砂浆及补缝底涂完全固化后，进行全面打磨工序。 要求：普遍打磨，无遗漏，打磨均匀，清理出上述杂物。 4.环氧底涂施工 环氧底涂的目的是使环氧树脂渗透到基层混凝土中，并与之形成牢固的 粘结，为其之上的其它工序施工提供良好的界面。 施工工序 ?滚涂环氧底涂； ?检查基层处理是否达到要求，在涂施底涂前清理干净地面粉尘；
无溶剂环氧自流平施工方案 无溶剂环氧自流平+PU系统 一、简介： 环氧自流平地坪涂料是是以环氧树脂为涂料成膜物,再通过添加固化剂、无挥发性的活性稀释剂、助剂和颜料和填料配制成的一种无溶剂型的高性能涂料，是一种弱析尘的材料。环氧自流平地坪漆作为一种高性能的环氧自流平涂料，迄今为止在大量的医药工厂、电子工厂，食品厂，地下停车库，购物中心，4S展销店，学校等领域大量应用使用。 二、使用范围： 1．工业厂房需要高平整度，高耐磨性，和抗冲击性的低收缩地坪； 2．公共设施和商业用地，购物中心，学校，停车场地面； 3．工厂车间仓库，汽车服务中心，站台，冷库，水处理中心以及其他需要高要求统一色彩的地坪。 4．要求高度清洁、美观、无尘、无菌的电子，微电子行业，实行GMP标准的制药行业，血液制品行业，要求耐磨、抗重压、抗冲击、防化学药品腐蚀的其他行业。 三、产品特点： 1．流动性优良，高平整度，增强基层地面的磨性和强度； 2．形成一个高密度，易清洁，抗冲击的低收缩地坪； 3．耐老化性能优异，耐油性及耐湿性能卓越，优异的附着力彻底避免了 4．材料的起壳、秃层等现象。 5．施工便捷，硬化迅速，高耐磨性，短时间内即可投入使用； 6．整体色彩避免了其他材料周期性涂抹带来的费用及表面增厚现象。 7．自平流展，光洁无缝，防尘，平整光亮； 8．耐酸、碱、盐化学溶剂油类腐蚀。 四、使用材料： 1．水性环氧封闭底漆 无溶剂环氧自流平中层漆 无溶剂环氧自流平面层漆
2.工具：无尘研磨机、工业吸尘器、角磨机、无气喷涂机（选用）、馒刀、滚筒、消 泡滚筒、毛刷、计量器具、电动搅拌机，美纹纸等。 五、施工步骤： 俗话说“三分涂料，七分施工”，在保证产品质量的前提下，一个专业的施一队伍和科学合理的施工方案对地坪涂料的最终质馈，有着至关重要的作用。 （一）：基层处理 1．清理基层并测试基层含水率：将基层浮灰及杂质、水泥疙瘩等清扫干净，地面附着油脂杂质以溶剂擦拭干净；用水份仪测定地面含水率，如无水份仪可用简单方法即用一块1M2左右的透明PE薄膜平铺地面上，四周用胶布封合，待2-4小时如见薄膜内有结雾现象则表明含水率高，不宜施工，反之，则可施工； 2．基层油污处理：对于地面局部油污进行除油处理，如是一般的机油及工业润滑油可以用吹烤法，即用燃油喷灯对有油污处喷烧，一般喷烧3-5分钟即可使表面油污燃烧尽，如果喷烧仍不能除尽，就必须用酸洗法除污，即用丙酮或专用稀释剂对油污处用钢丝球清洗处理。 3．打磨基层：基层清理完毕，大面积用磨光机打磨地坪，使地坪更加平整，也使地坪被打毛更具有附着力，小面积及不规则的地方可用角磨机或砂纸进行打磨； 4．基层腻子修补：基层打磨完毕，如发现有较大局部面积（超过0.5m2以上）低于地坪基面，可用环氧树脂地坪漆加滑石粉、石英砂等砂浆调制成腻子将凹面补平。 （二）：涂刷底漆 地坪打磨完毕且局部已修补平整后，将打磨时引起的灰尘清扫干净，然后即可进行滚涂水性环氧封闭底漆，本材料为双组份混合料，将A、B双组份材料按比例搅拌均匀，然后加入适量的水（50%-100%)，搅拌均匀后，用长柄滚筒沾满混合料均匀地滚涂在基层上，注意滚涂时不能有漏涂的地方。视基层状况此遍每平方用量在0.15-0.20KG 左右
无溶剂环氧彩砂自流平 施工流程： 原有地坪漆研磨处理→无溶剂底漆涂装→无溶剂环氧砂浆修补→无溶剂环氧彩砂自流 平镘涂→水性聚氨酯面漆罩面 施工工艺： 1、基面处理：使用研磨机磨削原环氧地面，去除表面 的松动层及污渍等，同时粗糙化基面，使得后续涂 层与原涂层间有更好的附着力。研磨处理是施工环 氧自流平及其它种类地坪之必需工艺 2、底漆涂装：选用附着力优异的的Yanfloor?2040无 溶剂环氧底漆，使用辊筒滚涂一道。本底漆润湿性 极好，与原有涂层的附着力极好，并且几乎无味， 材料环保，不影响生产。材料用量约为0.2㎏/㎡， 厚度约为0.2㎜。 3、地面修补：使用Yanfloor?2040无溶剂环氧底漆加 入石英砂及石英粉，修补地面上的坑洞、裂缝及原 环氧地坪破损处。 4、无溶剂环氧彩砂自流平镘涂：选用耐黄变型优异的 Yanfloor?SL208无溶剂环氧彩砂自流平地坪漆，把 A、B、C组份按照正确配比配制并搅拌均匀后，使 用锯齿镘刀刮涂施工，并使用针刺辊筒辅助流平。 材料用量约为3.0㎏/㎡，厚度约为2.8㎜。 5、水性聚氨酯面漆罩面：选用耐刻划、耐磨性及耐黄 变优异的Yanfloor?SL208水性聚氨酯罩面地坪漆， 使用辊筒滚涂施工3道。本层面漆的耐磨性及耐刻 划性极佳。材料用量约为0.3㎏/㎡，厚度约为0.15 ㎜。 方案特点： 无溶剂体系，几乎无味，符合环保理念；
?系统全部使用自流平面漆材料，综合性能优异； ?使用耐磨性优异的水性聚氨酯面漆罩面，使得地坪的使用寿命更长； ?机械强度好，耐磨性好，厚涂层结构，寿命持久； ?表面平整光洁，色彩艳丽，装饰效果优异； ?微观表面状态特殊，有极好的防滑性，保障生产作业安全； ?固化稳定，流平性好，易于施工，施工周期短； ?不吸尘，不起尘，极易保洁； ?涂膜致密，隔水防潮，有效保护将来作业工人的身体健康； ?无论功能性还是环保性，本系统均为满足烟草、食品厂房使用的最佳地坪方案。彩砂配色方案举例：（更多色彩方案可通过不同颜色的环氧彩砂复配调整做出） 上海阳森精细化工有限公司技术部提供 2009年3月6日
环氧地坪施工过程控制及验收规范（附表一） 本规范主要用于环氧地坪施工过程控制，明确关键项，保证施工质量；同时，阐明了对环氧地坪施工后的验收项目及验收方法 1.过程控制 环氧地坪施工过程中，基础清理、底涂施工、中涂施工均为隐蔽工序，因此，要保证质量，需要对隐蔽工序的施工过程进行控制，施工过程关键项要求如下： 基础清理 目的：清理混凝土地面，以保证环氧地坪的附着力。 已空鼓的部分应全部铲除，对于粘结不牢（但暂时没有空鼓和脱层）而易于铲掉的部分亦应全部铲除。 凡是待修补地面部分，均应该露出水泥地面的新鲜层或旧涂层的新鲜层，以保证所施工环氧底涂与原地面有良好的粘结力；打磨完后应该将待施工地面灰尘杂物清理干净。 底涂施工： 目的:封闭气孔,增强结合。 滚涂底油时应使其涂层均匀，无漏涂； 环氧地坪中涂涂装 目的：增强地坪强度，提高表面整度。 根据施工的厚度让其完全固化后方能施工下一道工序。 中涂完全固化的标准为：受到重压后不会出现凹陷，表面无凸起。 面涂施工： 目的：增强美观性，提高耐磨强度。 施工面涂之前必需保证地面清洁，表面不能有砂粒、杂物等； 施工车间厂房要求完全封闭。 养护： 目的：保障性能达到使用要求。 封闭场地，严禁行人行车，表面不得洒落杂物等。 特别说明： 环氧树脂地面质量的保证要有以下几个先提条件：
要有足够的施工时间：基于环氧树脂地面涂料的特点，每道工序完工后必需使其自然固化后方能施工下一道工序，而其固化的速度又受环境温度和空气湿度的影响很大，故施工时遇到阴雨天就会影响施工进度； 施工时需要甲方大力配合：环氧树脂涂层未固化前，不得行人行车，不得落入异物（如垃圾、水等）； 2.验收项目及方法 验收项目包括；过程控制记录是否完整；环氧地坪表观效果、颜色、附着力、涂膜厚度、涂膜耐冲击性； 验收方法： 环氧地坪表观效果、颜色：目测检查 施工好的环氧树脂地面目测必须满足无色差、无分色、浮色、砂眼、麻面等现象，边角无毛头，伸缩缝平直。 附着力：小锤敲击、划格法、拉开法 小锤敲击：检查环氧地坪与混凝土基层之间是否附着牢固，有无空鼓； 注：空鼓面积≤300cm2/处，每50m2不得超过2处； 划格法：≤1级一遍施工厚度低于100微米的工程 拉开法：≥一遍施工厚度高于100微米的工程 涂膜厚度：测厚仪测量或钻孔法 测厚仪：选取几个点位，利用磁性测厚仪进行测量，然后计算平均厚度（选取时不少于5点）； 钻孔法：若现场无测厚仪，可以采用钻孔法实测厚度，采用10毫米钻头按每100m2区域1个孔进行抽查，计算出平均厚度（单个施工区域不足100m2的，抽检时边孔不少于两处大于1000m2的区域指定地点抽查，至少抽捡三处，）。 注：厚度偏差为设计厚度的±2%。 涂膜耐冲击性 利用1kg重的钢球，然后离地面30-100cm（根据钢球的直径而定）高的地方，进行落地试验，10次后，无裂纹、无剥离， 参考标准：JGJ/T175-2009自流平地面工程技术规程 GB/T9286-1998《色漆和清漆、漆膜的划格试验》 GB/T5210-2006《涂层附着力的测定拉开法》 GB/T22374-2008《地坪涂装材料》
无溶剂聚氨酯超耐磨地坪 我公司是专业从事现代企业厂房地面改造、研发、设计、施工的高科技企业，拥有一流的生产工艺和先进的产品配方，拥有丰富的施工经验及先进的施工机械设备。通过对贵公司厂房地面情况的了解，根据日后生产过程中地面使用情况，我公司特制订以下的施工方案，以备综合考虑后选择实施。 一、产品介绍 1、原材料说明：均采用环氧地坪工业漆为材料。 材料一、环氧树脂原材料采用台湾南亚树脂； 材料二、固化剂原材料为Anc.1618,Anc.1784脂肪胺类固化剂； 材料三、助剂原材料为德国BYK公司产品。 2、材料品牌：全部材料采用“太木”牌环氧树脂地坪漆。 3、产品特性：无溶剂环氧树脂砂浆地坪漆选用无溶剂高级环氧树脂加优质固化剂良好助剂制成。从而具有以下特性： ①表面平滑，光亮美观,达镜面效果； ②耐酸、碱、盐、化学溶剂、油类等腐蚀； ③环氧树脂100％固体含量，坚固耐用，耐磨，耐冲击； ④表面致密平整、防霉菌、无毒无味、无接缝、易清洁。 4、适用范围：要求高度清洁、无尘、无菌的电子、微电子行业、实行GMP标准的制药行业、血液制品行业、无尘室、无菌室、医院、食品厂、饮料厂、化妆品厂、电子厂、精密机械等GMP标准厂房的洁净地面，也可用于学校、办公室、家庭。
二、施工工艺 1、方案特点及介绍 无溶剂环氧树脂砂浆地坪具有高承重性，高硬度，耐冲击性能﹑耐磨损性﹑附着力强，耐酸碱、防霉菌、不起尘、防腐蚀、防水、防锈、表面光亮、美观、无接缝等特性。 2、素地处理 用无尘打磨机整体打磨，对地面打磨铲除，清扫浮尘，对地坪已开裂部分，用环氧树脂加入石英砂进行批刮修补，再采用磨面机械处理水泥地基面，使地面平整、无脱落、无粉化等情况。打磨处理施工结 束后，依据地面情况对于含水率进行测试，可采 用地坪测湿仪或依据专业人员的经验，将一块 2m*2m的完整薄膜平铺在地面上，薄膜底部置干 燥纸，四周密封。72小时后，取出干燥纸，若可点燃则可施工；不可点燃或断续则不可施工。 打磨处理的好处：①可以保证不发生中间隔离情况的发生； ②使素地整体平整度得到改进； ③使地面表面的毛孔充分打开，从而使无溶剂环氧树脂封闭底 漆充分渗透到地面深处，增加无溶剂环氧树脂封闭底漆与地 面的粘接性能； 3、施工方法 ①环氧树脂封闭底漆施工
地面材质无溶剂环氧地平漆施工工艺 无溶剂环氧地平漆（中涂：5mm ） 1、使用范围 （1）机械室，电器室，停车场地面 （2）处在恶劣磨损环境下或需要很高的耐冲击性能的地面 2、一般事项本涂料是适用于环氧地平漆的最后工程，具有耐磨性，耐冲击性能，而且涂膜的自流平性能很好的无溶剂环氧树脂为主要原料的双组分涂料，首先把大韩涂料或同等以上产品的样板给监督官看然后得到监督官的认可才能使用。 3、质量基准 ISO 9001 的质量管理体系。 4、材料（涂装说明） 底材区分产品名称涂装次序涂膜 厚度需求量涂装方法颜色备注 水 泥 地面底涂DNY-100 1 40 微米0.1kg/m2 B,R,S 透明 中涂DHDC-6200 2 5mm 7.1kg/m2 锯齿刀，披刀指定颜色（有光）无溶剂型
面涂DHDC-2640 1 40 微米0.1kg/m2 S 指定颜色（半光） l 涂装缩语：B－BRUSH，R－ROLLER ，S－SPRAY 5、施工 （1）底材处理 1）底面必须充分湿干。（21 ℃标准下30 天以上）。 2）清除底材表面的灰尘，油粉，杂质等其它污染物，适当的PH 值是7－9（含水率6%以下）。底材处理时使用砂轮机。 3）缝或凹进去的部位要用NORUSEAL ，＃6000 腻子填好调整后涂装。 4）有变形缝的部分以V字形状挖开然后用环氧腻子（NORUSEAL ，＃6000）填充。 5）先确认一下地面有没有伸缩线（JOINT EXPANSION ），要是有先把BACK UP 夹进去然后用聚氨脂腻子填充。 （2）涂装方法 1）底材处理后用DNY－100 的主剂和固化剂按体积比3：1 充分混合搅拌后用滚筒或用刷子以涂膜40 微米的厚度涂一遍。 2）为了让地面充分吸收加10% 的稀释剂涂装。 3）第一回涂装地面吸收比较厉害的部位要再涂装。 4）涂完底漆后在20℃条件下过18 小时后正确的计算出涂装面积和 对涂膜厚度5mm 的需求量，然后用环氧地平漆DHDC －6200 的主剂和固化按重量比5：1 均匀的搅拌。
工程名称 地坪漆 及交通组织专项施工方案 编制人： 审核人： 审批人： 编制日期： 公司名称 项目名称
目录 一、编制依据 (2) 二、工程概况 (2) 2.1设计施工内容 (2) 2.2设计原则 (2) 2.3施工前基层要求 (3) 三、施工安排 (3) 3.1施工架构 (3) 3.2施工组织 (3) 3.3施工工艺流程 (3) 3.4施工机具的准备 (4) 四、环氧树脂地坪施工工艺 (4) 4.1环氧地坪要求 (4) 4.2性能优点及技术指标 (4) 4.3环氧树脂施工工艺 (5) 五、详细节点施工工艺与注意事项 (6) 5.1移动缝、伸缩缝、柱四周处理方法 (6) 5.2注意事项 (6) 六、交通组织设计 (6) 6.1交通标线 (6) 6.2金属构件 (7) 七、质量管理 (9) 7.1质量管理流程 (9) 7.2质量的管理措施 (10) 八、文明施工保证措施 (10) 8.1对环境因素的控制 (10) 8.2消防措施 (11) 8.3安全保证措施 (11) 九、停车场交通设施平面图（附） (12)
一、编制依据 1 设计图纸与甲方提供设计资料 2 《环氧树脂地面涂层材料》JC/T1025-2006 3 《建筑地面设计规范》GB50037-963 4 《建筑地面工程施工及验收规范》GB50209-2002 5 《道路交通标志和标线》GB5768-1999 二、工程概况 ×××××××××××××××××××××× 建设单位： 代开发单位： 设计单位： 监理单位： 施工单位： 工程范围： 按照国家《道路交通标志和标线》（GB5768-1999）的设计规范要求和设计院提供电子版平面图为依据进行合理设计，方便停车场能有效达到车辆停放安全有序、车流顺畅自如、便于管理、控制及业务车位安全、方便。 2.1设计施工内容 1.停车场划线环氧标线漆； 2.橡胶安全防护； 3.金属构件； 4.指示标牌； 5.通道、停车位环氧地坪漆 2.2设计原则 1.保证每个停车位都能顺畅自如的停放一辆车； 2.所有交通标志标线都能符合相关规定； 3.在遇到紧急事件后，所有车辆能最快速离开车库； 4.车辆进入车库后，利用车库各循环通道。车辆可到达车库任何一个角落。受地下车库光线及结构影响，车辆行驶方向主要以单向循环为原则，在通道宽度达到6米以上且有必要的情况才设计结构双向行驶； 5.在车辆主要交叉路口，为避免车辆超速行驶，发生意外，提前使用减速路拱强制车辆减速，在交叉处安装180度反光镜，使车主的视野更宽阔，提前预知两侧通道的情况； 6.在一些需要加强保护的设施前安装反光防护桩，如通道边的消防栓。
环氧地坪施工 环氧地坪施工，是用环氧树脂为主材、固化剂、稀释剂、溶剂、分散剂、消泡剂及某些填料等混合加工而成的环氧地坪漆。 中文名 环氧地坪施工 外文名 epoxy floor ing 目录 1.1环氧地坪 2.2施工准备 3.?原材料准备 4.?施工设备准备 5.3基础处理 1.4施工步骤 2.?环氧底涂 3.?环氧中涂层 4.?环氧腻子层 5.?环氧面涂层 6.5施工注意 1. 6环氧地坪优越性
2.7防静电地坪施工 3.8对混凝土要求 环氧地坪 环氧地坪也可称为环氧地面，是用环氧树脂为主材、固化剂、稀释剂、溶剂、分散剂、消泡剂及某些填料等混合加工而成的环氧地坪 漆，结合特定地坪施工工艺，现场地面装饰施工而成的一类地坪；环氧地坪细分有环氧平涂地坪，环氧砂浆地坪，环氧树脂地坪，环氧自流平地坪，环氧防静电地坪，环氧防腐蚀地坪，环氧防滑地坪，环氧彩砂水磨石地坪等等。 环氧地坪从开始时用于功能性地坪：如防腐、耐磨、防滑，发展到通用的普通工业地坪；除了具有功能性的要求，还具有很好的装饰性的效果。在工业地坪获得广泛应用的基础上，随着人们生活水平的不断提高，现已在家庭装潢中得以推广应用。地坪漆已成为我国发展速度最快的产业之一，适用于各种场地，如：厂房，机房，仓库，实验室，病房，手术室，车间等。 环氧地坪具有耐强酸碱、耐磨、耐压、耐冲击、防霉、防水、防尘、止滑以及防静电、电磁波等特性，颜色亮丽多样，清洁容易。它采用一次性涂覆工艺，不管有多大的面积，都不存在连接缝，而且还是一种无灰尘材料，具有附着力强，耐磨擦，硬度强等特点。 环氧地坪广泛用于电子厂、机械制造厂、五金厂、制药厂、汽车厂、医院、航空、航天基地、实验室、办公室、超级市场、造纸厂、 化工厂、塑料加工厂、纺织厂、烟草厂、糖果厂、酿酒厂、饮料厂、肉联
环氧地坪 施工方案
目录 一、工程概况 二、施工准备 三、涂装结构 四、质量保证 五、安全施工技术、规程
一、工程概况： 1、工程名称：环氧地坪涂装 2、工程地址： 3、工程量：按实际发生面积结算 4、工程用材料：FC900厚浆型工业地坪涂料 5、工期：满足业主要求 6、质量要求：涂层外观平整、丰满、色泽一致，涂层厚度达到规定要求。 二、施工准备： 1、人员准备：乙方委派施工项目经理一名，统一部署现场工作，并负责与甲方 （监理方）的协调、联络。并在上岗前对施工人员进行技术质量、安全、纪律等方面的培训教育。 2、材料准备：开工前材料进场。 三、涂层结构： 1、施工工艺：涂刷封闭底漆一道；环氧砂浆二道；环氧修补层二道；涂刷环氧面漆 二道。 1.1、封闭底漆一道： 严格按规定的甲、乙组份使用配比混合，加入适量的FC900专用稀释剂，搅拌均匀并熟化30分钟后，方可进行刷涂或滚涂，封闭涂层涂料的粘度很低，有利于涂料向地坪表面的孔隙中渗透，增加地坪的强度和涂层与地坪间的粘接力。30分钟后，方可涂装底涂层。 1.2、环氧砂浆二道： 严格按规定的甲、乙组份使用的配比均匀配合，加入适量的耐磨填料，FC900专用稀释剂，搅拌均匀并熟化40分钟后方可进行批刮，一般批刮24小时后，才能进行底漆层的修补和打磨。如有局部不平整处，应打磨修正，明显的凹陷处应批刮修补，基本平整。 1.3、环氧修补层二道： 严格按规定的甲、乙组份使用的配比均匀配合，加入适量的耐磨填料，搅拌均匀并熟化40分钟后，方可进行批刮或滚涂，达到要求厚度，一般批刮或滚涂 24小时后，才能进行中涂层的修补和打磨。如有局部不平整处，应打磨修正，明显的凹陷处应批刮修补。
采用整体聚合物面层，称为“环氧地坪漆”(epoxy flooring)，主要成分为环氧树脂和固化剂。环氧地坪漆可分为溶剂型和无溶剂型2种，溶剂型环氧地坪涂料在生产、施工和固化过程中会排放一定量的挥发性有机物(VOC)，但成本比较低；而无溶剂环氧地坪涂料符合环保理念. 环氧地坪漆的优点： 溶剂型环氧地坪漆具有以下优点：整体无缝，易清洗，不集聚灰尘、细菌；表面平整光滑，色彩丰富，能美化工作环境；地面无毒，符合卫生要求；具有防滑性，停车场地面须有一定的粗糙度，一般水泥地面难以满足要求。 无溶剂环氧地坪涂料具有如下优点：与基层的粘接强度高，硬化时收缩率极低，不易开裂；整体无缝，易清洗，不集聚灰尘、细菌；高固体份，一次成膜厚；无溶剂，施工毒性小，符合环保；强度高，耐磨损，经久耐用，能长时间经受铲车、推车和其他车的碾压；抗渗透，耐化学药品的腐蚀性能强，对油类也有较好的容忍力；室温固化成膜，容易维修保养；表面平整光滑，色彩丰富，能美化工作环境、地面无毒，符合卫生要求。 环氧地坪漆大致可以分为： 薄涂型环氧地坪、环氧砂浆地坪、环氧自流平地坪、环氧抗静电地坪、车库坡道专用地坪，环氧玻纤地坪、防腐地坪还有其他个性化产品：环氧彩砂地坪、环氧大理石地坪、耐高温防火地坪、体育专用地坪等。 环氧树脂地坪漆的特性： 环氧地坪漆由于主要成膜基料是环氧树脂，而环氧树脂本身具有热塑性，需要与固化剂或脂肪酸进行反应，交联而成网状结构的大分子，从本身的热塑性变为热固性，从而显示出各种优良的性能。环氧地坪涂料很多，性能各具特点。 1．优良的附着力：环氧地坪涂料具有许多羟基及醚键，所以能与底材料吸附。而且环氧树脂固化时体积收缩率低（仅2%左右），故漆膜对金属（钢，铝），陶瓷，玻璃，混凝土，木材等极性底材均有优良的附着力。 2．抗化学品性能优良：环氧树脂中仅有烃基及醚键，没有酯键，所以耐碱性尤其突出，一般的油性或醇酸防锈底漆。在腐蚀时阴极部位呈碱性，会被皂化破坏。环氧地坪涂料耐碱而且附着力好，故可大量用作防腐蚀底漆。又因环氧地坏涂料固化后呈三维网状结构，又能耐油类的浸渍，也可大量用于油槽，油轮，飞机的整体油箱内壁衬里等的防腐。 3．韧性好：与热固性酚醛树脂涂料相比较，环氧地坪涂料含芳环而坚硬，有醚键便于分子链的旋转，具有一定的韧性，而不像酚醛树脂很脆（因其交联间距比环氧树脂短）。环氧树脂交联间距长，便于内旋转，环氧树脂的分子量越大则交联间距越大。 4：环氧树脂对湿面有一定的润湿力，尤其在使用聚酰胺树脂作固化剂时，可制成水下施工涂料，能排挤物体表面的水而涂布，可用于水下结构的抢修和水下结构的防腐蚀施工。5：环氧树脂本身的分子不高，能与各种固化剂配合制造无溶剂，高固体分粉末涂料及水性涂料，符合环保要求，并能获得厚膜涂层。 6：环氧树脂含有环氧基及羟基两种活泼基团，能与多元胺，聚酰胺树脂，酚醛树脂，氨基树脂，多异氰酸酯等配合，制成多种涂料，既可常温干燥，可可高温烘烤，以满足不同的施工要求。 7：环氧树脂具有优良的电绝缘性质，可用于浇注密封，浸渍漆。环氧树脂具有很多优点，但也存在不足这处，其光老化性差。环氧树脂中含有芳香醚键，漆膜经日光（紫外线）照射后易降解断链，所以户外耐候性较差。故通常的双酚A系环氧树脂不耐户外日晒，漆膜易失光变色，然后粉化，不宜用作户外的面漆。 环氧树脂地坪漆的成分： 物理特性仓库，商用车库，工业厂房，医院，学校，化工安装区，洗衣房等的环氧地坪，
