电感和电容在无功功率中的作用介绍

电容无功补偿的原理(一)电容无功补偿的原理1. 引言电容无功补偿是一种重要的电力系统无功补偿方式，通过引入电容器，可以有效地改善电力系统的功率因数，提高系统的功率传输能力。

本文将从浅入深，解释电容无功补偿的原理。

2. 电容器的基本原理电容器是一种能够存储电荷的被动元件，其中的电荷可以在电压变化时释放或吸收。

电容器的电压和电荷之间的关系可以用以下公式表示：Q = C * V其中，Q代表电荷，C代表电容，V代表电压。

电容器具有荷电和放电的能力，在电力系统中可以用来补偿无功功率。

3. 无功功率的产生在电力系统中，存在着被动性负载，例如电感器和电动机等，它们消耗无功功率。

在传统电力系统中，这些无功功率会导致功率因数下降，降低电力系统的效率。

电容无功补偿可以通过引入具有容性的负载来抵消这些无功功率。

4. 电容无功补偿的原理电容无功补偿通过接入电容器来产生容性无功功率，以补偿被动负载消耗的感性无功功率。

电容器的容性无功功率可以通过以下公式计算：Qc = (V^2 * C * tan(θc))/2其中，Qc代表容性无功功率，V代表电压，C代表电容，θc代表电容器的损耗角。

5. 优点和应用电容无功补偿相比其他无功补偿方式具有以下优点： - 提高功率因数，减少系统的无功功率； - 提高电力系统的稳定性和可靠性； - 改善电网的电压质量； - 提高电力系统的传输能力。

电容无功补偿广泛应用于各个电力系统中，特别是中高压输电和配电系统。

6. 结论电容无功补偿利用电容器产生容性无功功率，补偿电力系统中的感性无功功率，提高功率因数和电网的稳定性。

电容无功补偿技术在电力系统中具有重要的作用，是提高电力系统效率和可靠性的重要手段。

以上就是电容无功补偿的原理的相关解释。

通过引入电容器，电容无功补偿能够有效地改善电力系统的功率因数，提高系统的功率传输能力。

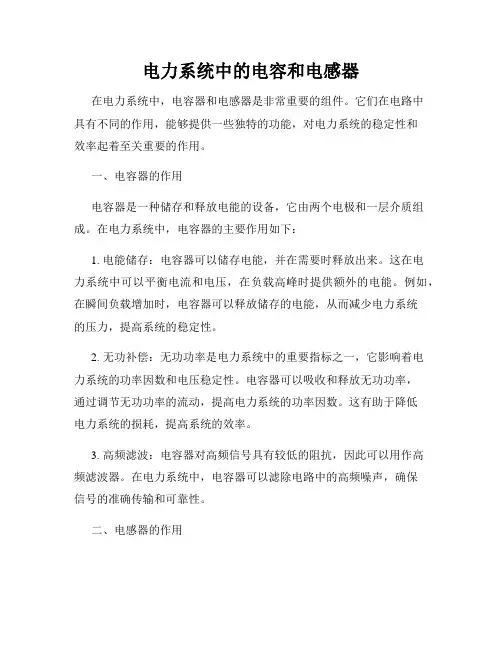

电力系统中的电容和电感器在电力系统中，电容器和电感器是非常重要的组件。

它们在电路中具有不同的作用，能够提供一些独特的功能，对电力系统的稳定性和效率起着至关重要的作用。

一、电容器的作用电容器是一种储存和释放电能的设备，它由两个电极和一层介质组成。

在电力系统中，电容器的主要作用如下：1. 电能储存：电容器可以储存电能，并在需要时释放出来。

这在电力系统中可以平衡电流和电压，在负载高峰时提供额外的电能。

例如，在瞬间负载增加时，电容器可以释放储存的电能，从而减少电力系统的压力，提高系统的稳定性。

2. 无功补偿：无功功率是电力系统中的重要指标之一，它影响着电力系统的功率因数和电压稳定性。

电容器可以吸收和释放无功功率，通过调节无功功率的流动，提高电力系统的功率因数。

这有助于降低电力系统的损耗，提高系统的效率。

3. 高频滤波：电容器对高频信号具有较低的阻抗，因此可以用作高频滤波器。

在电力系统中，电容器可以滤除电路中的高频噪声，确保信号的准确传输和可靠性。

二、电感器的作用电感器是一种储存和释放磁能的设备，它由线圈或线圈组成。

在电力系统中，电感器的主要作用如下：1. 储能和释能：电感器可以储存能量在磁场中并在需要时释放出来。

在电力系统中，电感器可以提供稳定的电压和电流输出，保证系统正常运行。

例如，在突然断电的情况下，电感器可以提供暂时的电能供应，保证设备正常运行。

2. 抑制高频噪声：电感器具有较高的阻抗特性，对高频信号具有很好的抑制作用。

它可以滤除电路中的高频噪声，确保信号的准确传输和可靠性。

3. 谐振器：电感器可以与电容器组成谐振电路。

在电力系统中，谐振电路可以用于频率选择性电路和电力传输线路的稳定性控制。

三、电容和电感器在电力系统中的应用在电力系统中，电容器和电感器广泛应用于不同的场景。

以下是一些常见的应用示例：1. 电力电子设备中的电容器和电感器：在电力电子设备中，电容器和电感器用于储存和释放电能，调整电流和电压，改善功率因数和滤波等。

电感和电容在无功功率中的作用介绍电力系统电压与无功补偿现代生产和现代生活离不开电力。

电力部门不仅要满足用户对电力数量不断增长的需要，而且也要满足对电能质量上的要求。

所谓电能质量，主要是指所提供电能的电压、频率和波形是否合格，在合格的电能下工作，用电设备性能最好、效率最高，电压质量是电能质量的一个重要方面，同时，电压质量的高低对电网稳定、经济运行也起着至关重要的作用。

信息请登陆:输配电设备网1.电压与无功补偿电压顾名思义就是电(力)的压力。

在电压的作用下电能从电源端传输到用户端，驱动用电设备工作。

交流电力系统需要电源供给两部分能量，一部分将用于作功而被消耗掉，这部分电能将转换为机械能、光能、热能或化学能，我们称为“有功功率”。

另一部分能量是用来建立磁场，用于交换能量使用的，对于外部电路它并没有作功，由电能转换为磁能，再由磁能转换为电能，周而复始，并没有消耗，这部分能量我们称为“无功功率”，无功是相对于有功而言，不能说无功是无用之功，没有这部分功率，就不能建立感应磁场，电动机、变压器等设备就不能运转。

在电力系统中，除了负荷无功功率外，变压器和线路的电抗上也需要大量无功功率。

若电力负荷的视在功率为S，有功功率为P，无功功率为Q，有功功率、无功功率和视在功率之间的关系可以用一个直角三角形来表示，以有功功率和无功功率各为直角边，以视在功率为斜边构成直角三角形，有功功率与视在功率的夹角称为功率因数角。

有功功率与视在功率的比值，我们称为功率因数，用cof表示，cof=P/S。

它表明了电力负荷的性质。

P=UIcofQ=UIinfS=(P2+Q2)1/2=UI信息来自:输配电设备网有功功率的常用单位为千瓦(kW)，无功功率为千乏(kvar)，视在功率的单位为千伏安(kVA)。

这就是人们通常称电动机等设备“吸收”无功而电容器发出“无功”的道理。

2.电压水平与无功功率补偿当输电线路或变压器传输功率时，电流将在线路或变压器阻抗上产生电压损耗，下面以一条输电线路为例来分析这个问题。

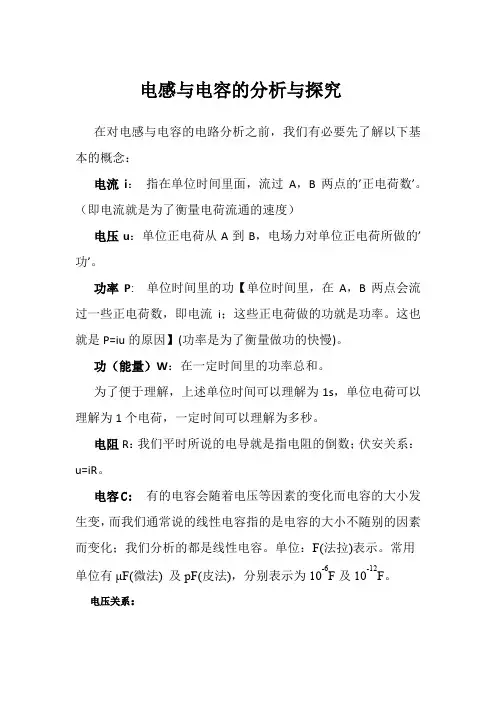

电感与电容的分析与探究在对电感与电容的电路分析之前，我们有必要先了解以下基本的概念：电流i：指在单位时间里面，流过A，B两点的’正电荷数’。

（即电流就是为了衡量电荷流通的速度）电压u：单位正电荷从A到B，电场力对单位正电荷所做的’功’。

功率P: 单位时间里的功【单位时间里，在A，B两点会流过一些正电荷数，即电流i；这些正电荷做的功就是功率。

这也就是P=iu的原因】(功率是为了衡量做功的快慢)。

功（能量）W：在一定时间里的功率总和。

为了便于理解，上述单位时间可以理解为1s，单位电荷可以理解为1个电荷，一定时间可以理解为多秒。

电阻R：我们平时所说的电导就是指电阻的倒数；伏安关系：u=iR。

电容C: 有的电容会随着电压等因素的变化而电容的大小发生变，而我们通常说的线性电容指的是电容的大小不随别的因素而变化；我们分析的都是线性电容。

单位：F(法拉)表示。

常用单位有μF(微法) 及pF(皮法)，分别表示为10-6F及10-12F。

电压关系：1. 电容的电压除与电流有关外，还与初始时刻的u(0)有关。

2. 当电路从一个状态转到另一个状态时，电容的电压不会产生跃变。

而电容开始的储能会在电路工作的起初时被消耗掉。

电流关系：只有当电容上的电压变化时，电容上才会有电流产生，这也是为什么在直流时电容被认为是开路的原因：直流电压无变化，i=0。

它是不会让直流信号通过它自己的。

极板上的电荷：同电压一样，极板上的电荷也是由开始时的电荷再加上随着时间的改变极板上增加的电荷。

电容吸收的能量：在t1,t2时间里电容吸收的能量。

指在任意时刻电容上的能量。

⎰⎰⎰⎰+=+==∞-∞-t t t id c u id c id c id c t u 0001)0(111)(ξξξξdt du c dt dq i ==)]()([21)()()()(),(1222)()(2121212121t u t u c udu c d d du c u d i u d p t t W t u t u t t t t t t c -=====⎰⎰⎰⎰ξξξξξξξξ)(21)(2t cu t W c =电容的一些等效关系：1. 一般来讲，两个导体之间只要电位不相等，他们之间就会存在电容。

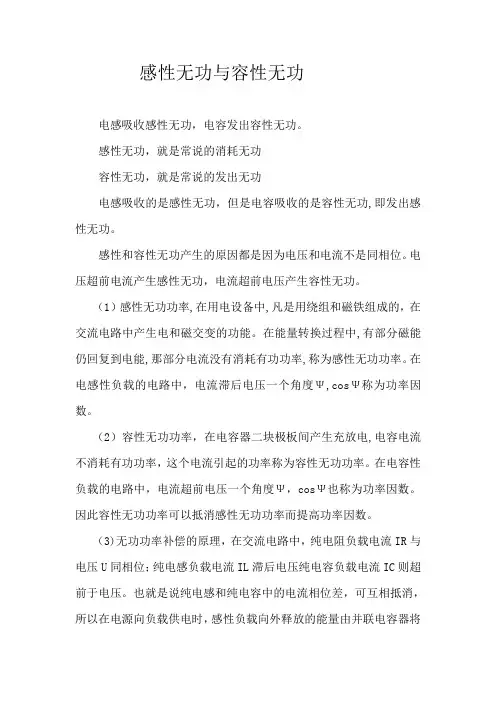

感性无功与容性无功电感吸收感性无功，电容发出容性无功。

感性无功，就是常说的消耗无功容性无功，就是常说的发出无功电感吸收的是感性无功，但是电容吸收的是容性无功,即发出感性无功。

感性和容性无功产生的原因都是因为电压和电流不是同相位。

电压超前电流产生感性无功，电流超前电压产生容性无功。

（1）感性无功功率,在用电设备中,凡是用绕组和磁铁组成的，在交流电路中产生电和磁交变的功能。

在能量转换过程中,有部分磁能仍回复到电能,那部分电流没有消耗有功功率,称为感性无功功率。

在电感性负载的电路中，电流滞后电压一个角度Ψ,cosΨ称为功率因数。

（2）容性无功功率，在电容器二块极板间产生充放电,电容电流不消耗有功功率，这个电流引起的功率称为容性无功功率。

在电容性负载的电路中，电流超前电压一个角度Ψ，cosΨ也称为功率因数。

因此容性无功功率可以抵消感性无功功率而提高功率因数。

（3)无功功率补偿的原理，在交流电路中，纯电阻负载电流IR与电压U同相位；纯电感负载电流IL滞后电压纯电容负载电流IC则超前于电压。

也就是说纯电感和纯电容中的电流相位差，可互相抵消，所以在电源向负载供电时，感性负载向外释放的能量由并联电容器将能量储存起来;当感性负载需要能量时,再由电容将能量释放出来。

这样感性负载所需要的无功功率可就地解决，减少负载与电源间能量交换的规模，减少损耗。

无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，当容性负荷释放能量时，感性负荷吸收能量；而感性负荷释放能量时，容性负荷却在吸收能量，能量在两种负荷之间互相交换。

这样,感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿,这就是无功功率补偿的基本原理。

无功补偿是保证电压合格的重要因素，无功补偿又为容性补偿和感性补偿，缺容性无功,电压偏低，缺感性无功，则会出现电压偏高。

在电工或电子行业中对负载阻抗特性的定义,分为纯电阻型、电感型及电容型。

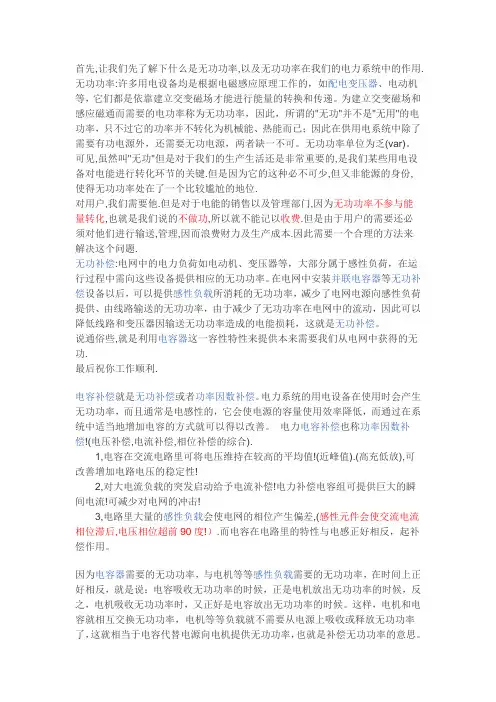

首先,让我们先了解下什么是无功功率,以及无功功率在我们的电力系统中的作用. 无功功率:许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。

为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。

无功功率单位为乏(var)。

可见,虽然叫"无功"但是对于我们的生产生活还是非常重要的,是我们某些用电设备对电能进行转化环节的关键.但是因为它的这种必不可少,但又非能源的身份,使得无功功率处在了一个比较尴尬的地位.对用户,我们需要他.但是对于电能的销售以及管理部门,因为无功功率不参与能量转化,也就是我们说的不做功,所以就不能记以收费.但是由于用户的需要还必须对他们进行输送,管理,因而浪费财力及生产成本.因此需要一个合理的方法来解决这个问题.无功补偿:电网中的电力负荷如电动机、变压器等，大部分属于感性负荷，在运行过程中需向这些设备提供相应的无功功率。

在电网中安装并联电容器等无功补偿设备以后，可以提供感性负载所消耗的无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动，因此可以降低线路和变压器因输送无功功率造成的电能损耗，这就是无功补偿。

说通俗些,就是利用电容器这一容性特性来提供本来需要我们从电网中获得的无功.最后祝你工作顺利.电容补偿就是无功补偿或者功率因数补偿。

电力系统的用电设备在使用时会产生无功功率，而且通常是电感性的，它会使电源的容量使用效率降低，而通过在系统中适当地增加电容的方式就可以得以改善。

电力电容补偿也称功率因数补偿!(电压补偿,电流补偿,相位补偿的综合).1,电容在交流电路里可将电压维持在较高的平均值!(近峰值).(高充低放),可改善增加电路电压的稳定性!2,对大电流负载的突发启动给予电流补偿!电力补偿电容组可提供巨大的瞬间电流!可减少对电网的冲击!3,电路里大量的感性负载会使电网的相位产生偏差,(感性元件会使交流电流相位滞后,电压相位超前90度!）.而电容在电路里的特性与电感正好相反，起补偿作用。

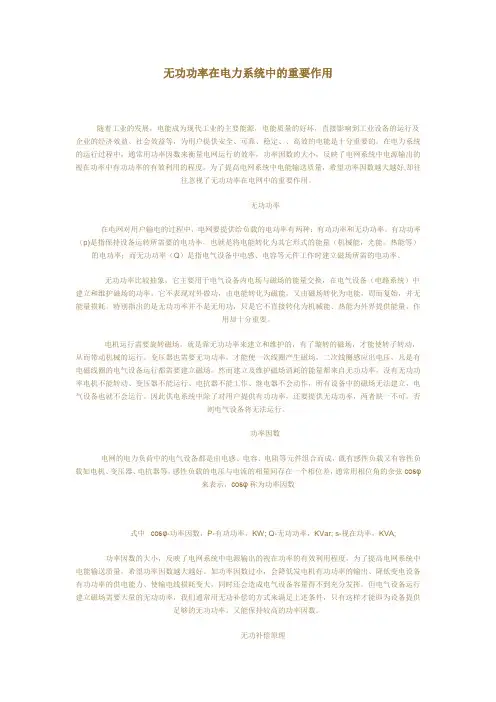

无功功率在电力系统中的重要作用随着工业的发展，电能成为现代工业的主要能源，电能质量的好坏，直接影响到工业设备的运行及企业的经济效益、社会效益等，为用户提供安全、可靠、稳定、、高效的电能是十分重要的。

在电力系统的运行过程中，通常用功率因数来衡量电网运行的效率，功率因数的大小，反映了电网系统中电源输出的视在功率中有功功率的有效利用的程度。

为了提高电网系统中电能输送质量，希望功率因数越大越好,却往往忽视了无功功率在电网中的重要作用。

无功功率在电网对用户输电的过程中，电网要提供给负载的电功率有两种：有功功率和无功功率。

有功功率（p)是指保持设备运转所需要的电功率，也就是将电能转化为其它形式的能量（机械能，光能，热能等）的电功率；而无功功率（Q）是指电气设备中电感、电容等元件工作时建立磁场所需的电功率。

无功功率比较抽象，它主要用于电气设备内电场与磁场的能量交换，在电气设备（电路系统）中建立和维护磁场的功率。

它不表现对外做功，由电能转化为磁能，又由磁场转化为电能，周而复始，并无能量损耗。

特别指出的是无功功率并不是无用功，只是它不直接转化为机械能、热能为外界提供能量，作用却十分重要。

电机运行需要旋转磁场，就是靠无功功率来建立和维护的，有了璇转的磁场，才能使转子转动，从而带动机械的运行。

变压器也需要无功功率，才能使一次线圈产生磁场，二次线圈感应出电压，凡是有电磁线圈的电气设备运行都需要建立磁场，然而建立及维护磁场消耗的能量都来自无功功率，没有无功功率电机不能转动、变压器不能运行、电抗器不能工作、继电器不会动作，所有设备中的磁场无法建立，电气设备也就不会运行。

因此供电系统中除了对用户提供有功功率，还要提供无功功率，两者缺一不可，否则电气设备将无法运行。

功率因数电网的电力负荷中的电气设备都是由电感、电容、电阻等元件组合而成，既有感性负载又有容性负载如电机、变压器、电抗器等，感性负载的电压与电流的相量间存在一个相位差，通常用相位角的余弦cosφ来表示，cosφ称为功率因数式中cosφ-功率因数，P-有功功率，KW; Q-无功功率，KVar; s-视在功率，KVA;功率因数的大小，反映了电网系统中电源输出的视在功率的有效利用程度，为了提高电网系统中电能输送质量，希望功率因数越大越好。

无功补偿的原理及作用有哪些
无功补偿是电力系统中的一种调节措施，用于改善电力系统的功率因数和电压稳定性。

其原理和作用如下：
原理：
1. 无功功率是电力系统中的虚功，它由电感和电容元件引起。

电感元件会产生感性无功功率，而电容元件会产生容性无功功率。

2. 无功补偿通过在电力系统中引入合适的电抗器（感性或容性）或者调节电容器的接入或退出，来消除或补偿系统中的无功功率。

3. 无功补偿的目标是使系统的功率因数接近于1，减少无功功率的流动，提高电压的稳定性。

作用：
1. 改善功率因数：无功补偿可以将系统的功率因数从低于1的值提高到接近1的值。

功率因数越接近于1，表示系统中的有功功率占比越高，系统的效率也越高。

2. 减少线路损耗：无功补偿可以减少电力系统中的传输线路损耗。

无功功率的流动会导致传输线路上的电流增大，从而增加线路损耗。

通过无功补偿，可以减小无功功率流动，降低线路损耗。

3. 提高电压稳定性：无功补偿可以调节电压的大小，确保系统中的电压稳定在合适的范围内。

在电力系统中，无功功率的流动会引起电压的波动，通过无功补偿可以抑制电压的波动，提高电压的稳定性。

4. 提高输电容量：无功补偿可以提高输电线路的有效容量。

通过补偿无功功率，可以减小电流的大小，从而提高输电线路的容量，减少电力系统的拥塞现象。

总之，无功补偿在电力系统中起到了改善功率因数、减少线路损耗、提高电压稳定性和提高输电容量等作用。

无功补偿工作原理
无功补偿是一种通过调节电力系统中的无功功率来提高功率因数的技术。

它主要通过无功补偿装置（如电容器或电感器）来实现。

无功补偿的工作原理是根据电力系统中的功率三角形。

在交流电路中，电力可以分为有功功率和无功功率两部分。

有功功率是实际产生功率，用于驱动电器工作；而无功功率是电力设备传输和储存过程中所产生的非实际功率，不产生机械功。

无功补偿的目标是通过调节无功功率来使功率因数接近1，以
提高电力系统的效率和稳定性。

当电力系统中的无功功率超过一定范围时，会引发电压波动、电流不平衡等问题。

通过补偿装置提供适当的无功功率，可以平衡系统中的有功和无功功率，减少不必要的能量损耗。

在无功补偿装置中，电容器和电感器是最常用的补偿设备。

电容器通过储存和释放电能来提供无功功率，从而补偿电力系统中的无功电流；而电感器则通过储存和释放磁能来提供无功功率。

这些补偿装置可以根据系统的需求进行自动或手动调节，从而使功率因数接近1。

无功补偿的实现还涉及到功率因数控制装置。

通过检测电力系统中的功率因数，并根据设定值进行调节，控制补偿装置的运行。

当功率因数偏离设定值时，控制装置会根据系统的情况来决定调整补偿装置的容量和运行方式，实现无功补偿。

总的来说，无功补偿是通过调节电力系统的无功功率来提高功率因数的技术。

它主要依靠电容器和电感器等补偿装置，并通过功率因数控制装置来实现自动或手动调节。

无功补偿的目标是提高电力系统的效率和稳定性，减少能量损耗。

无功功率的基本知识1.1什么是电力系统中的无功功率？1、电力系统从源头发电机到终端设备都是由非纯阻性元件组成的，因此必然存在无功功率的交换。

2、电感元件或电容元件虽然不消耗功率，但功率P瞬时值按正弦规律正负交替变化，这说明元件与外电路在不断的进行着能量交换。

因此电感电容元件的瞬时功率又称为交换功率。

元件交换功率的幅值越大，表面同样时间内“吞吐”的能量就越多，也即能量交换的规模越大。

基于上面的分析，可得如下结论：电感元件的瞬时功率的幅值，可以作为衡量电感或电容元件与外电路能量交规模的指标，并称之为电感或电容元件的无功功率，用符号Q表示。

则Q=UI无功功率的单位为var。

3、然而电力系统中大部分的无功功率并非无用的功率，相反在电力传输当中起着什么重要的作用。

许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递，磁场交变就需要与电源进行能量交换。

为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。

1.2为什么要进行无功补偿？一、减低电力系统网络损耗。

当电力系统运行时，在线路和变压器中将要产生功率损耗和电能损耗。

通常配电网的损耗是由两部分组成的：一部分是与传输功率有关的损耗。

它产生在输电线路和变压器的串联阻抗上，传输功率愈大则损耗愈大，这种损耗叫变动损耗，在总损耗中所占比重较大；另一部分损耗则仅与电压有关，它产生在输电线路和变压器的并联导纳上，如输电线路的电晕损耗、变压器的励磁损耗等，这种损耗叫固定损耗。

电力系统的有功功率损耗不仅大大增加了发电厂和变电所的设备容量，同时也是对动力资源的额外浪费。

电能损耗还密切影响到电能成本，从而影响整个国民经济的效益。

电力系统各元件中的无功功率损耗相对来说较有功功率损耗还大，由于无功功率损耗要有发电机或其他无功电源来供给，因此在众多发、输电设备视在容量为一定的条件下，无功功率的增大势必相应减少发、输电的有功功率，即减少发、输电容量。

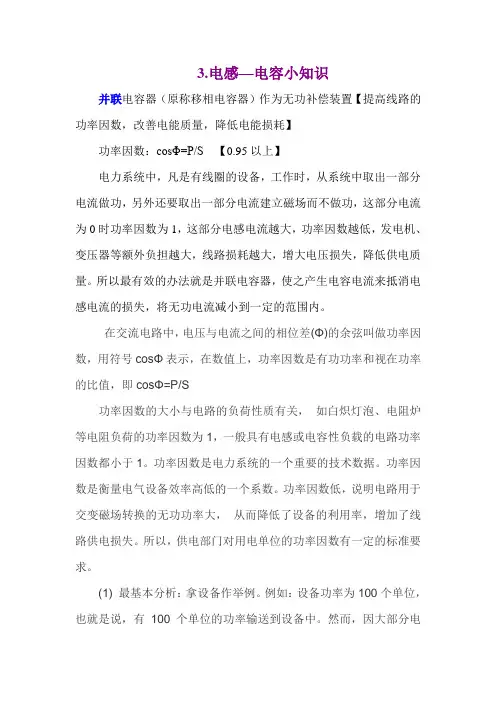

3.电感—电容小知识并联电容器（原称移相电容器）作为无功补偿装置【提高线路的功率因数，改善电能质量，降低电能损耗】功率因数：cosΦ=P/S【0.95以上】电力系统中，凡是有线圈的设备，工作时，从系统中取出一部分电流做功，另外还要取出一部分电流建立磁场而不做功，这部分电流为0时功率因数为1，这部分电感电流越大，功率因数越低，发电机、变压器等额外负担越大，线路损耗越大，增大电压损失，降低供电质量。

所以最有效的办法就是并联电容器，使之产生电容电流来抵消电感电流的损失，将无功电流减小到一定的范围内。

在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。

功率因数是电力系统的一个重要的技术数据。

功率因数是衡量电气设备效率高低的一个系数。

功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。

所以，供电部门对用电单位的功率因数有一定的标准要求。

(1) 最基本分析：拿设备作举例。

例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。

然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。

很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。

(我们日常用户的电能表计量的是有功功率，而没有计量无功功率，因此没有说使用70个单位而却要付100个单位的费用的说法，使用了70个单位的有功功率，你付的就是70个单位的消耗)在这个例子中，功率因数是0.7 (如果大部分设备的功率因数小于0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。

功率因数是马达效能的计量标准。

(2) 基本分析：每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。

电容电感的无功功率计算公式在咱们学习电学的奇妙世界里，电容电感这俩家伙可是相当重要的角色。

今天咱们就来好好唠唠电容电感的无功功率计算公式。

先来说说电容吧。

电容这东西就像个“能量储存罐”，能在电路里存电和放电。

那电容的无功功率计算公式是 Qc = -Uc × Ic 。

这里的“Qc”表示电容的无功功率，“Uc”是电容两端的电压，“Ic”是流过电容的电流。

举个例子啊，有一次我在实验室里做实验，就是研究电容的无功功率。

当时我调整了电路中的电容值，然后仔细观察电压和电流的变化。

那电流表和电压表的指针就像两个调皮的小精灵，不停地跳动。

我紧张地记录着每一个数据，眼睛都不敢眨一下，就怕错过了关键的瞬间。

再讲讲电感。

电感就像是个“惯性小子”，总是试图抵抗电流的变化。

电感的无功功率计算公式是 QL = UL × IL 。

这里的“QL”是电感的无功功率，“UL”是电感两端的电压，“IL”是流过电感的电流。

我还记得有一回，我在给学生们讲解电感的无功功率。

有个学生瞪着大眼睛问我：“老师，这电感咋这么奇怪，老是和电流过不去？”我笑着跟他说：“你就把电感想象成一个固执的家伙，不愿意轻易改变自己的状态，所以就会产生这种抵抗电流变化的特性。

”在实际的电路中，电容和电感常常一起出现，它们的无功功率相互作用，影响着整个电路的性能。

这就像是一场精彩的“拔河比赛”，电容和电感在电路里较着劲，而我们通过这些计算公式就能清楚地知道它们的“力量”有多大。

比如说在一个交流电路中，电容和电感同时存在，我们通过计算它们的无功功率，就能判断出电路的功率因数，进而采取措施来提高电路的效率。

总的来说，电容电感的无功功率计算公式虽然看起来有点复杂，但只要我们多做实验，多观察，多思考，就能像掌握魔法咒语一样熟练运用它们。

这不仅能让我们更好地理解电路的奥秘，还能在实际应用中解决各种问题，让电这个神奇的力量为我们服务得更贴心、更高效！希望大家都能把这些公式牢牢地装进自己的知识口袋里，在电学的世界里畅游无阻！。

无功功率终极解释2009-07-06 01:26容性电流：流过电容的电流，电容使电流超前90度。

感性电流：流过电感的电流，电感使电流超前-90度，即滞后90度。

为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的“无功”并不是“无用”的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。

无功功率单位为乏(Var)。

无功功率和功率因数是直接有关联的。

在交流电路中，针对电网中某个原件来说，其电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即λ=cosΦ=P/S ，S=√(P^2+Q^2 ) (阻抗为电感性时Φ＞0)。

在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程度，若功率因数低,电网的电压下降,电压质量也就降低，所以我们希望功率因数越大越好，这样电路中的无功功率可以降到最小，视在功率将大部分用来供给有功功率，从而提高电能输送的功率。

电力系统中的负载大多是电感性电气设备（有电磁线圈结构），线圈内要建立磁场，就要消耗滞后（感性）无功功率。

如40W的日光灯，除了需要40多瓦（镇流器也需要消耗部分有功功率）的有功功率来发光外，还需要40乏左右的无功功率供镇流器的线圈建立交变磁场，这就使得负载电流相位滞后于电压，相角差越大，对滞后无功功率需求越大。

虽然无功功率不消耗电能，但要供给固定的有功功率时，无功功率越大，视在功率也越大，供电线路和变压器的容量也就越大，势必要提高电流而增加线路损耗。

所谓提高功率因数，是指提高电源或电网的功率因数，而不是指提高某个电感性负载的功率因数。

所以电业局供电时，无功功率对民用不收费，工业使用时若功率因数达不到0.9就要罚款，增收这部分费用作为线路损耗和其他因此造成的费用。

对于变压器，由于二次侧输出的无功功率可以是滞后性的，也可以是超前性的，视负载性质而定，但变压器内部吸收的无功功率都是滞后性的。

无功补偿的作用和原理无功补偿是电力系统中的一项重要技术，它的作用是提高电力系统的功率因数，稳定电压，并减少无功功率的损失。

本文将从无功补偿的作用和原理两个方面进行探讨。

一、无功补偿的作用1. 提高功率因数：功率因数是衡量电力系统效率的重要指标，当功率因数低于0.95时，电力系统的能量利用率会显著下降。

无功补偿可以通过引入合适的电容器或电抗器来提高功率因数，减少系统中的无功功率，从而提高电力系统的能效。

2. 稳定电压：电力系统中的无功功率流动会导致电压波动，从而引发电力设备的故障和损坏。

无功补偿可以通过补偿无功功率，稳定电压，提高电力系统的稳定性和可靠性。

3. 减少无功功率损耗：无功功率的存在会引发电力系统中的损耗，特别是在输电线路和变压器中，无功功率的损耗占比较大。

通过采用无功补偿技术，可以减少无功功率的损耗，提高电力系统的效益。

二、无功补偿的原理无功补偿的原理主要涉及到两个方面：电容器的无功功率补偿和电抗器的无功功率补偿。

1. 电容器的无功功率补偿：电容器可以储存电能并在需要时释放，通过控制电容器的充电和放电状态来实现无功功率的补偿。

当电压上升时，电容器处于充电状态，吸收电力系统中的无功功率；当电压下降时，电容器处于放电状态，释放储存的能量，补偿电力系统中的无功功率。

2. 电抗器的无功功率补偿：电抗器是一种能够产生感抗性阻力的电器元件，通过引入电抗器来补偿电力系统中的无功功率。

当电流流过电抗器时，会产生电感作用，使得电抗器吸收无功功率。

通过合理选择电抗器的参数，可以实现无功功率的补偿。

在实际应用中，常常会将电容器和电抗器组合起来进行无功功率的补偿。

这种组合称为补偿装置或无功补偿装置，通过调节补偿装置的工作状态，实现无功功率的补偿和电力系统的稳定运行。

总结：无功补偿技术在现代电力系统中具有重要的应用价值，它可以提高电力系统的能效和稳定性，降低无功功率的损耗。

无功补偿的原理主要涉及电容器和电抗器的补偿机制，通过合理调节补偿装置的工作状态，实现无功功率的补偿。

简述平波电抗器的作用平波电抗器是一种电气装置，用于稳定电力系统中的电压和频率，改进电力系统的功率因数和提高电能质量。

它在电力系统中起到平衡无功功率的作用。

平波电抗器通常由电感器、电容器和断路器组成。

它通过电感器吸收无功功率，通过电容器提供无功功率。

当系统中的负载需要无功功率时，电感器会吸收过剩的无功功率，从而使功率因素接近1、而当负载需要额外的无功功率时，电容器会提供无功功率，并使功率因素维持在接近1的状态。

平波电抗器的作用有以下几点：1.改善功率因数：电力系统中的负载在工作过程中会产生不同程度的无功功率。

当功率因数低于1时，电力系统的效率会降低，并可能造成线路过载和设备损坏。

平波电抗器可以通过提供或吸收无功功率，使功率因数逼近1，从而改善电力系统的功率因数。

2.控制电压：在电力系统中，电压稳定是非常重要的。

当负载需求无功功率时，平波电抗器会从电网中吸收无功功率，从而使电压保持稳定。

相反，当负载需要额外的无功功率时，平波电抗器会向电网注入无功功率，以维持电压水平。

3.抑制电流谐振：在电力系统中，当发生谐振时，电流会远远超过标准值，可能导致线路过载和设备损坏。

平波电抗器可以通过吸收或注入无功功率来抑制电流的谐振，使电流保持在安全范围内。

4.提高电能质量：平波电抗器可以减少电力系统中的电压波动和电压闪烁。

当电力系统中的电压发生波动时，平波电抗器可以吸收或注入适当的无功功率来稳定电压。

这样可以提高电力系统的电能质量，并保护负载设备免受电压波动的影响。

总之，平波电抗器在电力系统中扮演着重要的角色。

它通过提供或吸收无功功率，改善功率因数、控制电压、抑制电流谐振和提高电能质量。

通过使用平波电抗器，可以提高电力系统的效率和稳定性，并保护设备免受电力质量问题的影响。

作为负载，电感吸收感性无功，发出容性无功；电容吸收容性无功，发出感性无功。

发电机在正常运行情况下，相当于一个电感线圈，吸收感性无功，发出容性无功。

发电机进相运行时，相当于一个电容，吸收容性无功，发出感性无功。

电力系统网络元件的阻抗主要是电感性的，并联系统中各单元的输出电压的相位差主要造成有功功率的差异，使得在各并联单元之间形成有功环流；而输出电压的幅值差则主要导致无功功率的差异，使各并联单元之间形成无功环流。

可以近似认为有功功率差与相位差成正比，无功功率差与幅值差成正比。

问题补充：
关于电路，如果电路含有电感和电容，对于纯电容电路电压相位滞后于电流，而纯电感电路电流相位滞后于电压，这些就引起了相位角的变化，从而导致送电端和受电端的电压有一相位差。

电力系统网络元件的阻抗主要是电感性的，这些电感性的设备在运行过程中需要向电力系统吸收有功功率。

当然，电感性的设备在运行过程中不仅需要向电力系统吸收有功功率，还同时吸收无功功率。

当线路输送固定数量的有功功率时，如输送的无功功率越多，线路的电压损失越大，即送至用户端的电压就越低，这就导致送电端和受电端的电压有一幅值差。

这句话的表述让人不大好理解，它把原因和结果倒过来说了。

我们应该这么看它：输送有功功率，就会引起相位差；输送无功功率，就会引起幅值差。

对于相位差，我们可以在比较宽的范围能进行控制；而幅值差，能控制的范围就窄了，毕竟，如果电压过低是会影响用电设备的。

电感和电容在无功功率中的作用无功功率是指与电路中的电感和电容元件相关的功率，它不做功，而是在电路中来回传输能量。

可以将无功功率分为感性无功功率和容性无功功率。

感性无功功率主要由电感元件负责，电感是一种储能元件，能够将电能转换为磁能并储存。

当电感元件接入电路时，电路中的电流不会瞬间发生变化，而是会延迟一个相位角。

这个相位角称为电感元件的感抗，用角度θ表示。

电感的感抗与电路的频率和电感的大小有关，可以用如下公式计算：Zl=ωL=jωL=jXL其中，Zl表示电感元件的感抗，L表示电感的大小，ω表示电路的角频率，XL表示电感的感抗。

感性无功功率的计算公式为：Ql = VLIL sinθ其中，VL和IL分别表示电感元件的电压和电流，θ表示电感元件电流相对于电压的相位差角。

由此可以看出，感性无功功率与电感元件的电流相位差角有关，当电流滞后于电压时，感性无功功率为正，当电流超前于电压时，感性无功功率为负。

容性无功功率主要由电容元件负责，电容是一种储能元件，能够将电能转换为电场能并储存。

当电容元件接入电路时，电路中的电流会瞬间发生变化，而电压会延迟一个相位角。

这个相位角称为电容元件的容抗，用角度φ表示。

电容的容抗与电路的频率和电容的大小有关，可以用如下公式计算：Zc=1/ωC=1/jωC=-jXC其中，Zc表示电容元件的容抗，C表示电容的大小，ω表示电路的角频率，XC表示电容的容抗。

容性无功功率的计算公式为：Qc = VCIC sinφ其中，VC和IC分别表示电容元件的电压和电流，φ表示电容元件电流相对于电压的相位差角。

由此可以看出，容性无功功率与电容元件的电流相位差角有关，当电流超前于电压时，容性无功功率为正，当电流滞后于电压时，容性无功功率为负。

综上所述，电感和电容对于无功功率的作用是通过控制电流的相位差角来实现的。

感性无功功率是由电感元件控制的，当电流滞后于电压时，感性无功功率为正，反之为负。

容性无功功率是由电容元件控制的，当电流超前于电压时，容性无功功率为正，反之为负。

电感无功补偿器的作用原理电感无功补偿器的作用原理电感无功补偿器是一种常见的电力设备，用于改善电力系统中的功率因素，提高电能的利用效率。

其作用原理可以从电感器和电容器两方面来解释。

首先，我们来探讨电感无功补偿器的作用原理从电感器的角度来看。

在电力系统中，存在着许多电感性负载，如电动机和变压器等。

这些负载会导致电流滞后于电压，从而使得系统中存在较大的无功功率损耗。

电感无功补偿器通过接入适量的电感器来抵消负载的电感反应，从而实现无功功率补偿。

当电感器与有功负载并联连接时，它能够产生一个与负载电感相等但电流方向相反的电感电流，从而抵消负载引起的无功功率需求。

通过选择合适大小的电感器，可以调整电流的相位，改善功率因数并减少系统的无功功率损耗。

其次，我们来探讨电感无功补偿器的作用原理从电容器的角度来看。

在电力系统中，也存在许多电容性负载，如电子设备和补偿设备等。

这些负载会导致电流超前于电压，从而产生较大的无功功率需求。

电感无功补偿器通过接入适量的电容器来抵消负载的电容反应，实现无功功率补偿。

当电容器与负载并联连接时，它能够产生一个与负载电容相等但电流方向相反的电容电流，从而抵消负载引起的无功功率需求。

通过选择合适大小的电容器，可以调整电流的相位，改善功率因数并减少电力系统的无功功率损耗。

此外，电感无功补偿器还可以通过控制电感器和电容器之间的接入时序，实现无功功率的优化控制。

优化的补偿时序可以通过自动控制、智能算法或人工干预等方式实现。

根据电力系统的具体要求，可以选择合适的无功功率补偿策略，以获得最佳的功率因数效果。

总结起来，电感无功补偿器的作用原理主要通过接入合适大小的电感器和电容器来抵消电力系统中的无功功率需求。

通过调整电流的相位，改善功率因数并减少系统的无功功率损耗。

同时，优化的补偿时序也可以实现无功功率的优化控制。

这一原理的应用不仅可以提高电能的利用效率，降低能源浪费，还可以提供稳定可靠的电力供应。

电感无功补偿器的发展和应用，为电力系统的可持续发展做出了重要的贡献。
