电感在在电路中的作用及使用方法电感在电路中的作用及使用方法一、概述电感（Inductor）是一种被动元件，其基本工作原理是通过在导体中储存电磁能量。

在电路中，电感通常用来实现信号滤波、波形整形和能量转换等功能。

本文将介绍电感在电路中的作用及使用方法。

二、电感的作用⒈储能元件：电感能够储存电磁能量，并在电路需要时释放，实现能量的转换和传递。

⒉阻抗元件：电感对交流信号的阻抗随频率变化，可以用于频率选择性的滤波和调节电路的频响。

⒊抗电流变化：电感对电流的变化有一定的抗性，可以降低电路中电流的变化速度，起到稳压、稳流的作用。

⒋电感耦合：电感之间的磁耦合可以实现信号的传输和进行调制解调，常见的应用有变压器和共振电感等。

三、电感的种类⒈空气线圈电感：由导线绕制而成，适用于高频和高功率的电路。

⒉铁芯线圈电感：在空气线圈的基础上增加铁芯，提高感应效果和功率传输能力。

⒊芯式电感：采用磁性材料制成，通过选择合适的芯材和线圈参数可以获得不同的电感值和频率特性。

⒋多层电感器：多层螺旋线圈绕制在同一芯片上，具有较高的集成度和稳定性。

四、电感的使用方法⒈选择合适的电感数值：根据电路的要求和设计需求，选择合适的电感数值。

⒉电感与电容的应用：电感和电容的结合可以形成谐振电路，用于频率选择性滤波和频率放大。

⒊磁性材料的选择：根据电路工作频率和磁感应强度的需求，选择合适的磁性材料作为电感芯材。

⒋导线选择：选择合适的导线材料和尺寸，以降低电阻和电感元件的损耗。

⒌组合使用：在复杂的电路中，可以组合使用不同数值的电感元件，以达到更精确的电路控制和调节。

附件：⒈电感元件选型表⒉电路中常见电感的参数表格注释：⒈电磁能量：由电流在电感元件中产生的磁场能量，能够在电路中传输和转换。

⒉频率选择性：电感对不同频率的信号有不同的阻抗，可以实现对特定频率信号的选择性传输。

⒊共振电感：通过电感之间的磁耦合实现信号的传输和调制解调。

滤波电路中电感的作用(
1.滤波作用：
在滤波电路中，电感器主要用于滤除电源中的高频噪声，将纯净的直
流信号传递给负载。

当交流电源经过电感器时，阻碍交流信号的通过，使
交流信号被滤除或削弱。

而直流信号则因为电感器对直流信号的通导特性，可以在电感器上流过。

这样，电感器起到了滤波的作用，将直流信号传递
给负载。

2.稳压调节作用：
电感器在滤波电路中还能够起到稳压调节的作用。

在一些特定的情况下，电感器的自感特性能够提供稳定的电感电流，使电压波动较小。

当电
流快速变化时，电感器能够抵抗电流的变化，稳定电路的工作。

这和电感
器的自感电压有关，根据自感电压的公式，当电流变化率越大时，自感电
压变化越大，而自感电流越小，从而可以稳定电路的工作。

3.扩频作用：
电感器在滤波电路中还能够扩展信号频率范围，起到扩频的作用，这
主要与电感器的频率特性有关。

电感器的电感值会随频率的增加而增加，
对低频信号存在较低的阻抗，而对高频信号存在较高的阻抗。

这样，电感
器在滤波电路中起到了对高频信号的滤除作用，对低频信号的放大作用。

总的来说，滤波电路中的电感器主要承担滤波作用、稳压调节作用和
扩频作用。

通过这些作用，电感器能够提供稳定的直流电源信号，滤除电
源中的高频噪声，保证负载得到纯净的信号，同时对电路的工作稳定性和
信号的传输范围起到了重要的作用。

为什么电路中要使用电感滤波器电感滤波器在电路中起着重要的作用。

它们能够有效地滤除电路中的高频噪声，提供稳定的电源电压，并保护电子设备免受干扰。

在本文中，将讨论为什么电路中要使用电感滤波器，以及电感滤波器的工作原理和常见应用。

一、什么是电感滤波器？电感滤波器是一种用于去除电路中不需要的高频噪声和杂波的装置。

它由电感器和电容器组成。

电感器是由绕组和一根或多根线圈组成，当电流通过电感器时产生磁场，从而减少电路中的高频分量。

电容器则用于存储电荷，在电流波形中平滑削弱高频成分。

二、为什么需要使用电感滤波器？1. 噪声滤除：电感滤波器可以滤除电路中的高频噪声，这些噪声来自于电源或其他干扰源。

高频噪声会干扰电路的正常工作，引起信号失真和设备故障。

通过使用电感滤波器，可以有效地降低噪声水平，保持信号的准确性和可靠性。

2. 保护电子设备：电感滤波器可以有效地保护电子设备免受电源涌流和过电压的影响。

电感器的特性使其能够阻止电流突变和电压波动的传播，从而保护负载和设备免受损坏。

3. 提供稳定的电源电压：电感滤波器通过减少电源中的高频成分，提供稳定的电源电压。

这对于某些对电压敏感的电子设备非常重要。

稳定的电源电压有助于避免设备运行不稳定、崩溃或工作异常。

三、电感滤波器的工作原理电感滤波器的工作原理基于电感和电容的特性。

当电流通过电感器时，电感器产生的磁场会阻碍电流中的高频成分的通过，使其通过电感器的能量较低。

另一方面，电容器会存储电荷，并使电流波形平滑，削弱高频成分。

通过合理的选择和组合电感和电容的数值，可以实现对特定频率的滤波效果。

四、电感滤波器的应用电感滤波器被广泛应用于各种电子设备和电路中，包括但不限于以下几个方面：1. 电源滤波：在电源电路中使用电感滤波器有助于减少电源中的高频噪声，提供稳定的电压输出，并保护后续电路和设备。

2. 无线通信：在无线通信系统中，电感滤波器用于削弱发送或接收端的不需要的频率成分，提高通信质量和抗干扰能力。

电感在在电路中的作用及使用方法简洁范本电感是指由导线卷绕成的线圈所构成的元件，主要由铁芯和绕组两部分组成。

电感在电路中起着较为重要的作用，可以用于滤波、阻抗匹配、能量储存等方面。

下面将对电感在电路中的作用及使用方法进行简洁阐述。

电感的作用：1.滤波作用：电感在电路中可以用作滤波器，可以滤除或减小特定频率的电流或电压信号。

当电感和电容串联时，可以形成LC滤波器，用以滤除高频噪声信号。

当电感和电容并联时，可以形成LC低通滤波器，用以滤除低频噪声信号。

2.阻抗匹配作用：电感可以用于阻抗匹配，将不同阻抗的电路连接起来，使得信号在电路中的传递效果更加理想。

电感的阻抗随着频率的增加而增加，可以在一定频率范围内起到阻抗匹配的作用。

3.能量储存作用：电感具有能够储存能量的特性，在电路中可以用来储存电能或磁能。

当电感中通过电流时，会储存磁能，当电流断开时，会释放出储存的磁能，可以用于产生电压或驱动其他元件。

电感的使用方法：1.选择合适的电感值：在使用电感时，需要根据电路的要求选择合适的电感值。

电感的值通常用亨利（H）来表示，常见的有微亨（μH）、毫亨（mH）等。

需要考虑的因素包括电路的频率范围、所需的电感阻抗等。

2.连接方式：电感一般有两个引脚，需要正确地连接到电路中。

连接时需要注意引脚的标记，保证正确的连接性能。

3.防止电感饱和：在使用电感时，需要避免过大的电流通过电感，以免使电感饱和失去正常的工作功能。

可以通过限流电阻、增大电感等方式进行防护。

4.稳定电感的位置：在使用电感时，需要将其固定在适当的位置，以防止电感发生颤动或位移，影响电路的正常工作。

总结：电感在电路中的作用主要包括滤波、阻抗匹配和能量储存等方面，可以根据电路的要求选择合适的电感值，并正确连接到电路中。

在使用过程中需要注意防止电感饱和和稳定电感的位置，以确保电路的正常工作。

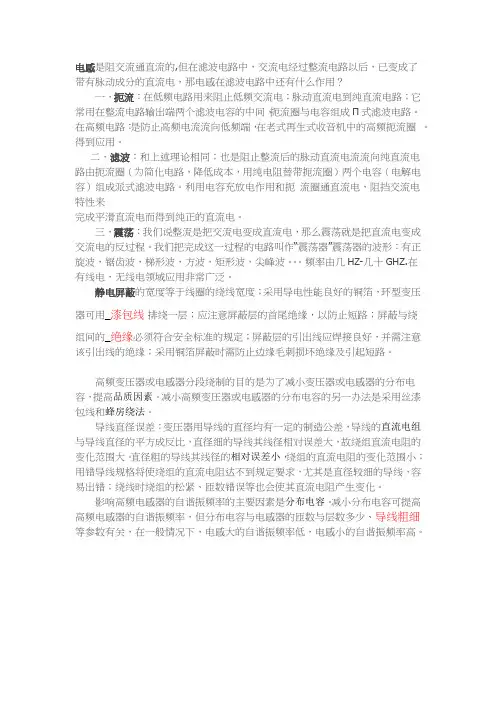

电感是阻交流通直流的,但在滤波电路中，交流电经过整流电路以后，已变成了带有脉动成分的直流电，那电感在滤波电路中还有什么作用？一，扼流：在低频电路用来阻止低频交流电；脉动直流电到纯直流电路；它常用在整流电路输出端两个滤波电容的中间，扼流圈与电容组成Π式滤波电路。

在高频电路：是防止高频电流流向低频端，在老式再生式收音机中的高频扼流圈。

得到应用。

二，滤波：和上述理论相同；也是阻止整流后的脉动直流电流流向纯直流电路由扼流圈（为简化电路，降低成本，用纯电阻替带扼流圈）两个电容（电解电容）组成派式滤波电路。

利用电容充放电作用和扼流圈通直流电，阻挡交流电特性来完成平滑直流电而得到纯正的直流电。

三，震荡：我们说整流是把交流电变成直流电，那么震荡就是把直流电变成交流电的反过程。

我们把完成这一过程的电路叫作“震荡器”震荡器的波形：有正旋波，锯齿波，梯形波，方波，矩形波，尖峰波。

频率由几HZ-几十GHZ.在有线电，无线电领域应用非常广泛。

静电屏蔽的宽度等于线圈的绕线宽度；采用导电性能良好的铜箔，环型变压器可用_漆包线排绕一层；应注意屏蔽层的首尾绝缘，以防止短路；屏蔽与绕组间的_绝缘必须符合安全标准的规定；屏蔽层的引出线应焊接良好，并需注意该引出线的绝缘；采用铜箔屏蔽时需防止边缘毛刺损坏绝缘及引起短路。

高频变压器或电感器分段绕制的目的是为了减小变压器或电感器的分布电容，提高品质因素。

减小高频变压器或电感器的分布电容的另一办法是采用丝漆包线和蜂房绕法。

导线直径误差：变压器用导线的直径均有一定的制造公差，导线的直流电组与导线直径的平方成反比，直径细的导线其线径相对误差大，故绕组直流电阻的变化范围大。

直径粗的导线其线径的相对误差小，绕组的直流电阻的变化范围小；用错导线规格将使绕组的直流电阻达不到规定要求，尤其是直径较细的导线，容易出错；绕线时绕组的松紧、匝数错误等也会使其直流电阻产生变化。

影响高频电感器的自谐振频率的主要因素是分布电容。

电感滤波电路作用原理在电感滤波电路中，电感元件的作用基于电感元件对电流变化的延迟响应。

电感元件具有自感性，当通过电感元件的电流发生变化时，它会产生一个自感电动势，阻碍电流的变化。

这种响应特性使得电感元件对高频电流具有较高的阻抗。

当高频信号通过电感元件时，电感元件的阻抗会增大，从而使高频信号的能量转移到电感元件上，减小通过电感元件的信号强度，实现滤波的目的。

电容元件在电感滤波电路中的作用是形成一个低通滤波器。

电容元件对高频信号具有较低的阻抗，而对低频信号具有较高的阻抗。

这是因为电容元件能够储存电荷，并在电流变化时释放电荷。

当电容元件充满电荷时，其阻抗较低，可以通过较高频率的信号。

而当电容元件的电荷较少时，其阻抗增大，难以通过高频信号，从而实现对高频信号的滤除，使低频信号通过。

在电感滤波电路中，电阻元件的作用是控制电流的流动和防止过大的电流产生。

电阻元件通过提供一个特定的电阻值，使电流在电路中得到限制，从而控制信号的幅度。

综上所述，电感滤波电路的作用原理主要是基于电感元件和电容元件对交流信号频率的依赖性。

通过电感元件对高频信号的阻抗特性和电容元件对低频信号的滤除特性，实现对信号的滤波处理，使所需的低频信号能够通过，而高频信号被滤除。

同时，电阻元件的作用使电流得到控制，确保电路的正常运行。

电感滤波电路在实际应用中广泛用于各种电子设备和电力系统中，用于消除电路中的噪声、滤除干扰信号、提供稳定的电流输出等。

通过合理设计和选择电感元件、电容元件和电阻元件的参数，可以实现对特定频率范围的信号滤波，提高信号的质量和可靠性。

电容、电阻、电感作用及滤波电路的简单分析本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March（一）电容：1.一般是过滤作用，比如比如电解电容可以过滤低频，陶瓷电容可过滤高频。

,原理就是电容的通交隔直特性，电容对交流信号通路，信号频率越高，阻抗越小，电容容量越大，阻抗越小，而对直流信号断路。

比如直流电源正负极接一个电容，对交流信号来说相当于短路，于是波动信号就会通过这个电容而消耗掉，于是电压就更稳定，同理，如果在数字地接一电容，那么波动信号就会通过它与地短接，流入地端，而不流入下一级电路。

2.由于正常情况下，并联补偿电容是带电的，并用来补偿线路中的无功功率，提高功率因数，减少电的浪费。

当设备或者线路需要维修时，虽然电线或者设备已经断电了，但是这时候的补偿电容由于是两端还有一定的电压，如果这时候人一旦碰到电容或者和电容相连的线路时，人就会有触电危险。

但是如果我们在断电后，利用接地线把存储在补偿电容两端的电经过地线直接引入大地，这样使得电容不带电，从而保证维修人员的安全。

3.电容会充电放电的，接地也可以是放电过程，使电容器保持在一端了零电位。

从而使电容容量达到最优。

4.耦合电容，又称电场耦合或静电耦合。

耦合电容器是使得强电和弱电两个系统通过电容器耦合并隔离，提供高频信号通路，阻止工频电流进入弱电系统，保证人身安全。

电容耦合的作用是将交流信号从前一级传到下一级。

耦合的方法还有直接耦合和变压器耦合的方法。

直接耦合效率最高，信号又不失真，但是，前后两级工作点的调整比较复杂，相互牵连。

为了使后一级的工作点不受前一级的影响，就需要在直流方面把前一级和后一级分开，同时，又能使交流信号从前一级顺利的传递到后一级，同时能完成这一任务的方法就是采用电容传输或者变压器传输来实现。

他们都能传递交流信号和隔断直流，使前后级的工作点互不牵连。

但不同的是，用电容传输时，信号的相位要延迟一些，用变压器传输时，信号的高频成分要损失一些。

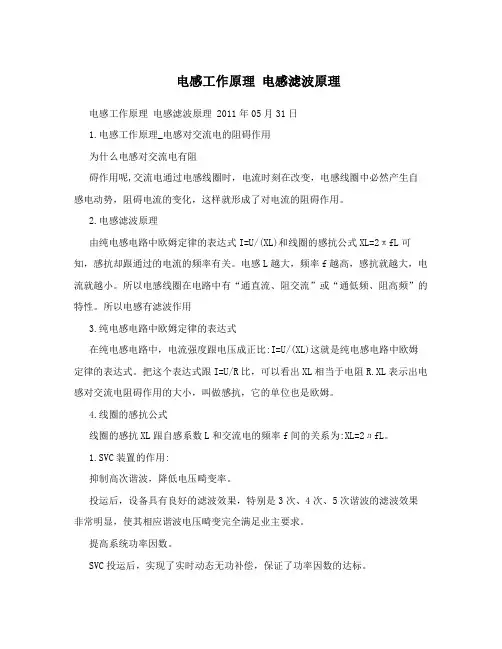

电感工作原理电感滤波原理电感工作原理电感滤波原理 2011年05月31日1.电感工作原理_电感对交流电的阻碍作用为什么电感对交流电有阻碍作用呢,交流电通过电感线圈时，电流时刻在改变，电感线圈中必然产生自感电动势，阻碍电流的变化，这样就形成了对电流的阻碍作用。

2.电感滤波原理由纯电感电路中欧姆定律的表达式I=U/(XL)和线圈的感抗公式XL=2πfL可知，感抗却跟通过的电流的频率有关。

电感L越大，频率f越高，感抗就越大，电流就越小。

所以电感线圈在电路中有“通直流、阻交流”或“通低频、阻高频”的特性。

所以电感有滤波作用3.纯电感电路中欧姆定律的表达式在纯电感电路中，电流强度跟电压成正比:I=U/(XL)这就是纯电感电路中欧姆定律的表达式。

把这个表达式跟I=U/R比，可以看出XL相当于电阻R.XL表示出电感对交流电阻碍作用的大小，叫做感抗，它的单位也是欧姆。

4.线圈的感抗公式线圈的感抗XL跟自感系数L和交流电的频率f间的关系为:XL=2лfL。

1.SVC装置的作用:抑制高次谐波，降低电压畸变率。

投运后，设备具有良好的滤波效果，特别是3次、4次、5次谐波的滤波效果非常明显，使其相应谐波电压畸变完全满足业主要求。

提高系统功率因数。

SVC投运后，实现了实时动态无功补偿，保证了功率因数的达标。

抑制电压波动、闪变。

电压波动、闪变幅度在SVC投运后都有很大的改善。

2.电网谐波:这是个数学问题，我用自己的话说，任何周期函数都可以用傅里叶级数分解成三角函数的求和的形式来表示。

其中，每项三角函数的次数不同，越往后的项次数越高，这些项就是原来的周期函数的谐波，此时不同有一次谐波、二次谐波...;具有越多项数，谐波次数越高，对于原来的周期函数的描述就越精确。

可以查查数学手册傅里叶级数一章。

电网的交流电的数学描述也是周期函数。

电网谐波指的就是用傅里叶级数来描述交流电的某次谐SVC不仅仅是高压无功补偿装置，它的全称是“静止式动态无功功率补偿装置”，在工业应用中，它主要以抑制闪变、提高电网的功率因数、滤除负荷的谐波、消除三相不平衡电流、改善电网运行电能质量为主要控制目标;在电力系统输电网应用中，以稳定系统电压、提高线路输送能力，阻尼功率振荡，提高电力系统稳定性为主要控制目标。

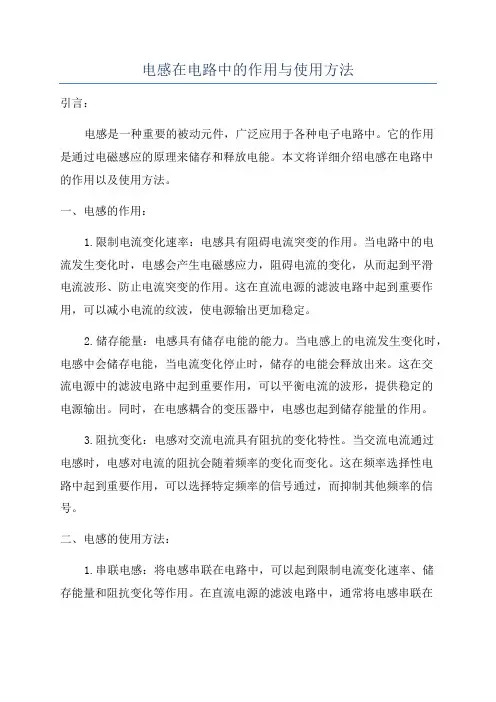

电感在电路中的作用与使用方法引言：电感是一种重要的被动元件，广泛应用于各种电子电路中。

它的作用是通过电磁感应的原理来储存和释放电能。

本文将详细介绍电感在电路中的作用以及使用方法。

一、电感的作用：1.限制电流变化速率：电感具有阻碍电流突变的作用。

当电路中的电流发生变化时，电感会产生电磁感应力，阻碍电流的变化，从而起到平滑电流波形、防止电流突变的作用。

这在直流电源的滤波电路中起到重要作用，可以减小电流的纹波，使电源输出更加稳定。

2.储存能量：电感具有储存电能的能力。

当电感上的电流发生变化时，电感中会储存电能，当电流变化停止时，储存的电能会释放出来。

这在交流电源中的滤波电路中起到重要作用，可以平衡电流的波形，提供稳定的电源输出。

同时，在电感耦合的变压器中，电感也起到储存能量的作用。

3.阻抗变化：电感对交流电流具有阻抗的变化特性。

当交流电流通过电感时，电感对电流的阻抗会随着频率的变化而变化。

这在频率选择性电路中起到重要作用，可以选择特定频率的信号通过，而抑制其他频率的信号。

二、电感的使用方法：1.串联电感：将电感串联在电路中，可以起到限制电流变化速率、储存能量和阻抗变化等作用。

在直流电源的滤波电路中，通常将电感串联在负载电路前，以平滑电流波形，减小电流的纹波。

在交流电源的滤波电路中，将电感串联在并联的电容电路中，可以提供稳定的电源输出。

2.并联电感：将电感并联在电路中，可以起到阻抗变化的作用。

在频率选择性电路中，通常将电感并联在电路中，以选择特定频率的信号通过，而抑制其他频率的信号。

这在无线电接收机中的调谐电路中得到广泛应用。

3.变压器中的电感：电感耦合的变压器是一种重要的电感应用。

它由两个或多个线圈组成，通过电磁感应的原理实现电能的传输和变换。

变压器中的电感可以实现电能的升压、降压、隔离和匹配等功能。

变压器广泛应用于电力系统、电子设备和通信系统等领域。

4.电感的选择与设计：在选择和设计电感时，需要考虑电感的电流容量、电感值、电感线圈的材料和尺寸等因素。

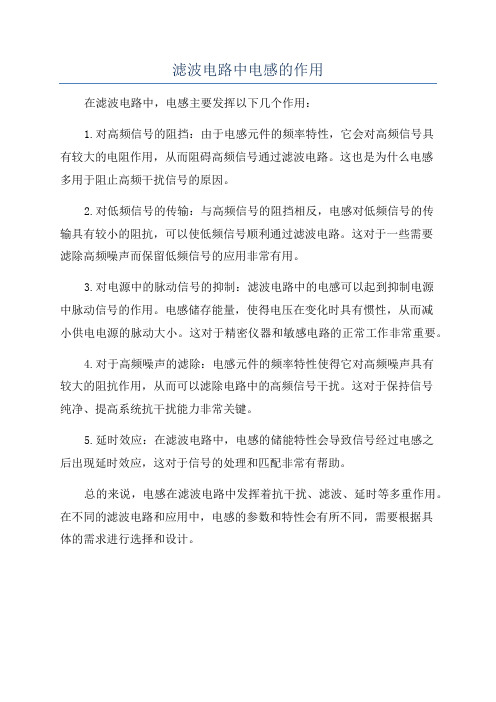

滤波电路中电感的作用
在滤波电路中，电感主要发挥以下几个作用：
1.对高频信号的阻挡：由于电感元件的频率特性，它会对高频信号具
有较大的电阻作用，从而阻碍高频信号通过滤波电路。

这也是为什么电感
多用于阻止高频干扰信号的原因。

2.对低频信号的传输：与高频信号的阻挡相反，电感对低频信号的传
输具有较小的阻抗，可以使低频信号顺利通过滤波电路。

这对于一些需要
滤除高频噪声而保留低频信号的应用非常有用。

3.对电源中的脉动信号的抑制：滤波电路中的电感可以起到抑制电源
中脉动信号的作用。

电感储存能量，使得电压在变化时具有惯性，从而减
小供电电源的脉动大小。

这对于精密仪器和敏感电路的正常工作非常重要。

4.对于高频噪声的滤除：电感元件的频率特性使得它对高频噪声具有
较大的阻抗作用，从而可以滤除电路中的高频信号干扰。

这对于保持信号
纯净、提高系统抗干扰能力非常关键。

5.延时效应：在滤波电路中，电感的储能特性会导致信号经过电感之
后出现延时效应，这对于信号的处理和匹配非常有帮助。

总的来说，电感在滤波电路中发挥着抗干扰、滤波、延时等多重作用。

在不同的滤波电路和应用中，电感的参数和特性会有所不同，需要根据具
体的需求进行选择和设计。

电容、电感、RC、LC、有源滤波电路和变压电路设计计算与维护检修技术规程（图文并茂）一、滤波电路：1、电容滤波电路：⑴、电容滤波电路图见下图，电容滤波电路是利用电容的充放电原理达到滤波的作用。

⑵、在脉动直流波形的上升段，电容C1充电，由于充电时间常数很小，所以充电速度很快；在脉动直流波形的下降段，电容C1放电，由于放电时间常数很大，所以放电速度很慢。

⑶、在C1还没有完全放电时再次开始进行充电。

这样通过电容C1的反复充放电实现了滤波作用。

滤波电容C1两端的电压波形见下图。

⑷、选择滤波电容时需要满足下式的条件：2、电感滤波电路：⑴、电感滤波电路是利用电感对脉动直流的反向电动势来达到滤波的作用，电感量越大滤波效果越好。

⑵、电感滤波电路带负载能力比较好，多用于负载电流很大的场合。

3、RC滤波电路：⑴、使用两个电容和一个电阻组成RC滤波电路，又称π型RC滤波电路。

⑵、这种滤波电路由于增加了一个电阻R1，使交流纹波都分担在R1上。

R1和C2越大滤波效果越好，但R1过大又会造成压降过大，减小了输出电压。

一般R1应远小于R2。

4、LC滤波电路：⑴、与RC滤波电路相对的还有一种LC滤波电路；⑵、这种滤波电路综合了电容滤波电路纹波小和电感滤波电路带负载能力强的优点。

5、有源滤波电路：⑴、当对滤波效果要求较高时，可以通过增加滤波电容的容量来提高滤波效果。

⑵、但是受电容体积限制，又不可能无限制增大滤波电容的容量，这时可以使用有源滤波电路。

其中电阻R1是三极管T1的基极偏流电阻，电容C1是三极管T1的基极滤波电容，电阻R2是负载。

这个电路实际上是通过三极管T1的放大作用，将C1的容量放大β倍，即相当于接入一个（β+1）C1的电容进行滤波。

⑶、上图中C1可选择几十微法到几百微法；R1可选择几百欧到几千欧，具体取值可根据T1的β值确定，β值高，R可取值稍大，只要保证T1的集电极－发射极电压（UCE）大于1.5V即可。

⑷、T1选择时要注意耗散功率PCM必须大于UCEI，如果工作时发热较大则需要增加散热片。

电感滤波电路根据电抗性元件对交、直流阻抗的不同，由电容C及电感L所组成的滤波电路的基本形式如图1所示。

因为电容器C对直流开路，对交流阻抗小，所以C并联在负载两端。

电感器L对直流阻抗小，对交流阻抗大，因此L应与负载串联。

并联的电容器C在输入电压升高时，给电容器充电，可把部分能量存储在电容器中。

而当输入电压降低时，电容两端电压以指数规律放电，就可以把存储的能量释放出来。

经过滤波电路向负载放电，负载上得到的输出电压就比较平滑，起到了平波作用。

若采用电感滤波，当输入电压增高时，与负载串联的电感L中的电流增加，因此电感L将存储部分磁场能量，当电流减小时，又将能量释放出来，使负载电流变得平滑，因此，电感L也有平波作用。

利用储能元件电感器L的电流不能突变的特点，在整流电路的负载回路中串联一个电感，使输出电流波形较为平滑。

因为电感对直流的阻抗小，交流的阻抗大，因此能够得到较好的滤波效果而直流损失小。

电感滤波缺点是体积大,成本高.桥式整流电感滤波电路如图2所示。

电感滤波的波形图如图2所示。

根据电感的特点，当输出电流发生变化时，L中将感应出一个反电势，使整流管的导电角增大，其方向将阻止电流发生变化。

图2电感滤波电路在桥式整流电路中，当u2正半周时，D1、D3导电，电感中的电流将滞后u2不到90°。

当u2超过90°后开始下降，电感上的反电势有助于D1、D3继续导电。

当u2处于负半周时，D2、D4导电，变压器副边电压全部加到D1、D3两端，致使D1、D3反偏而截止，此时，电感中的电流将经由D2、D4提供。

由于桥式电路的对称性和电感中电流的连续性，四个二极管D1、D3；D2、D4的导电角θ都是180°，这一点与电容滤波电路不同。

图3电感滤波电路波形图已知桥式整流电路二极管的导通角是180°，整流输出电压是半个半个正弦波，其平均值约为。

电感滤波电路，二极管的导通角也是180°，当忽略电感器L的电阻时，负载上输出的电压平均值也是。

电感滤波原理图
电感滤波器是一种常用的电子电路，用于滤除信号中的高频噪声或干扰。

其原理图如下：
```
+------------+
| |
Vin ----| L |------ Vout
| |
+----+-------+
|
C
|
GND
```
在原理图中，Vin表示输入信号源，Vout表示输出信号。

L表
示一个电感元件，C表示一个电容元件。

这里的电感元件起到
滤除高频噪声的作用，电容元件起到通过低频信号的作用。

电感滤波器的工作原理是利用电感元件和电容元件之间的耦合效应，将高频的噪声信号通过电感元件的阻抗滤除。

当高频信号通过电感元件时，由于电感元件的电感作用，高频信号会在该元件上产生较大的阻抗，从而阻止其通过。

而低频信号频率较低，通过电感元件时会产生较小的阻抗，从而可以顺利通过。

同时，电容元件则起到通过低频信号的作用。

当低频信号通过电容元件时，由于电容元件的电容作用，低频信号会产生较低
的阻抗，从而可以顺利通过。

而高频信号通过电容元件时会产生较高的阻抗，从而被滤除。

通过合理选择电感和电容的数值，可以实现对特定频率范围内的信号进行滤波。

电感滤波器被广泛应用于各种电子设备和通信系统中，用于提高信号的质量和可靠性。

滤波电路中电感的作用一.电感的作用基本作用：滤波、振荡、延迟、陷波等形象说法：“通直流，阻交流”细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗变换等。

由感抗XL=2πfL 知电感L越大，频率f越高，感抗就越大。

该电感器两端电压的大小与电感L成正比，还与电流变化速度i/t 成正比，这关系也可用下式表示：电感线圈也是一个储能元件，它以磁的形式储存电能，储存的电能大小可用下式表示：WL=1/2 Li2 。

可见，线圈电感量越大，流过越大，储存的电能也就越多。

电感在电路最常见的作用就是与电容一起，组成LC滤波电路。

我们已经知道，电容具有“阻直流，通交流”的本领，而电感则有“通直流，阻交流”的功能。

如果把伴有许多干扰信号的直流电通过LC滤波电路（如图），那么，交流干扰信号将被电容变成热能消耗掉；变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。

变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。

LC滤波电路在线路板电源部分的电感一般是由线径非常粗的漆包线环绕在涂有各种颜色的圆形磁芯上。

而且附近一般有几个高大的滤波铝电解电容，这二者组成的就是上述的 LC滤波电路。

另外，线路板还大量采用“蛇行线＋贴片钽电容”来组成LC电路，因为蛇行线在电路板上来回折行，也可以看作一个小电感。

二、电感的主要特性参数2.1 电感量L电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

2.2 感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πfL2.3 品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。

电感如何滤波，阻止的高频分量去哪里了？
这个问题可以从电感滤波的原理，电感的各种滤波电路来了解。

一、电感是怎么滤波的
在滤波电路中电感的作用在于滤除电流里的噪声，稳定电路中的电流，以防止电磁波干扰，其作用与电容类似，同样是以储存、释放电路中的电能来调节电流的稳定性，只不过电容是以电场的形式来储存电能，而电感是以磁场的形式来储存电能。

利用储能组件电感的电流不能突变的性质，把电感与整流电路的负载相串联，也可以起到滤波作用。

二、电感滤波电路是怎样构成的
在桥式整流电路与负载间串入一个电感就构成了电感滤波电路。

在电感滤波电路后面再接一个电容就可以构成LC型滤波电路。

在电容器滤波电路后面再接一个LC型滤波电路就构成了π型的LC滤波电路。

三、电感滤波电路怎样工作
在电感滤波电路中：对于直流分量，电感器的感抗很低，相当于短路电压大部分降在负载上；对于谐波分量，频率越高，电感器的感抗越大，压降大部分降在电感上。

因此，可以在输出端得到比较平滑的直流电压。

LC滤波电路中，当忽略电感线圈的直流电阻时，输出电压基本等于0.9x输入电压。

π型的LC滤波电路输出电压脉动系数比LC滤波电路更小，波形更加平滑，由于在输入端接入了电容，因而输出电压比LC滤波时又提高了。

四、电感滤波电路的特点
电感器滤波电路的峰值电流很小，输出特性比较平坦，适用于低电压、大电流的场合，缺点是电感铁芯笨重，体积大，，容易引起电
磁干扰。

电感滤波电路的输出特性是很平坦的，输出电压没有电容滤波电路高。

电感滤波电路适用于负载所需直流电压不高，输出电路较大及负载变化较大的场合，为了提高滤波效果，通常采用倒L型滤波电路。
