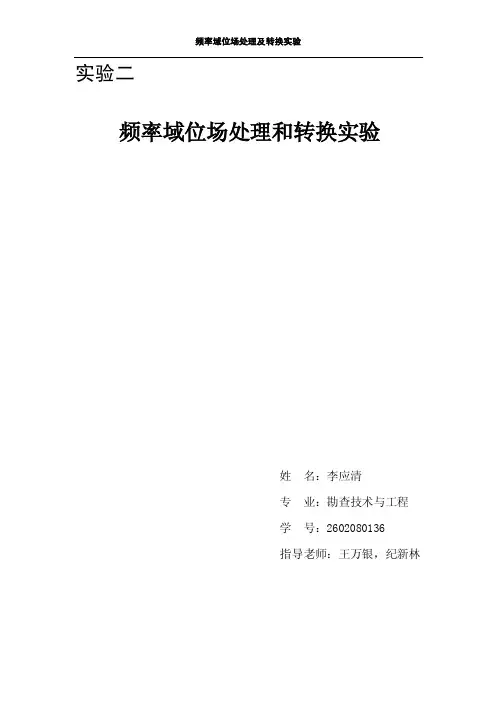

实验二频率域位场处理和转换实验******专业：勘查技术与工程学号：**********指导老师：王万银，纪新林目录一、基本原理 (1)1.1空间域延拓原理 (1)1.2波数域延拓原理 (1)二、输入/输出数据格式设计 (2)1、输入数据 (2)2、输出数据 (2)三、总体设计 (2)1、程序流程图 (2)2、参数说明 (3)四、测试结果 (3)五、结论及建议 (7)附录 (8)一、基本原理1.1空间域延拓原理延拓分为：向上延拓和向下延拓。

向上延拓是只将实测平面上的数据换到平面之上的平面上的计算。

对于二度体（令z 向下为正）：U(x,z)=-zπ U (ξ,0)(ξ−x)2+z 2d ξ +∞−∞（z<0） （1）其中U （ξ，0）为剖面上各点的实测值。

Z 为延拓的高度，即转换后的平面和观测平面的距离，由于z 坐标向下为正，因此z<0。

空间域的延拓实际是积分的计算。

向下延拓是由实测磁场向磁源方向延拓。

其计算公式和（1）相同。

1.2波数域延拓原理设场源位于z=H 平面以下（H>0），则磁场为在z=H 平面以上对x 、y 、z 连续的函数，若z=0观测平面的磁场T （x ，y ，0）为已知，则由外部的狄利克莱问题：T （x ，y ，z ）=−z2π T （ξ，η，0）[(x −ξ)2+(y −η)2+z 2]3/2+∞−∞+∞−∞d ξd η （2）对其进行变量x ，y 进行傅里叶变换成S T u ，v ，z = T （x ，y ，z ）e −2πi(ux +vy )dxdy ∞−∞∞−∞ （3） 因此：S T u ，v ，z = S T u ，v ，0 e 2π(u2+v 2)1/2z（4）在波数域中，延拓变成了对观测数据的傅里叶变换乘以延拓因子。

二、输入/输出数据格式设计1、输入数据（1）控制变量名：’cmd.txt’（2）观测面高度之差：height=3.3m或height=-3.3m（3）低高度网格化数据：从文件“A20_mag.grd”输入（4）高高度网格化数据：从文件“A53_mag.grd”输入（5）特征值：eigval=1.701411∗1038（6）输出文件名：out.grd2、输出数据通过修改参数，运行两次程序，向上延拓结果及向下延拓结果均输入“output.grd”先做向上延拓，将结果利用surfer画图后，再做向下延拓三、总体设计1、程序流程图图3.1 程序流程框图2、参数说明mpoint,line 点数，线数height 观测面高度差xmin,xmax,ymax,ymin x方向最小值、最大值，y方向最大值、最小值eigval 特征值m0,m1,m2,m3 x方向扩边点位n0,n1,n2,n3 y方向扩边点位Field 场值Field_real,Field_image 傅里叶变换中场值的实部，虚部Fconti_real Fconti_image 延拓因子实部、虚部四、测试结果1、原场值图：图4.1 低高度场值图图4.2 高高度场值2图4.3 向上延拓结果图4.4 向下延拓结果分析：将底高度向上延拓3.3m 后结果与高高度原场值图形近似，但是场值变小了，且异常部位相对不明显了，将高高度向下延拓3.3m 后，异常部位没变，但是场值绝对值变大了近5倍，且在边缘部位有几个异常点。

数字图像处理本章包含的主要内容傅立叶变换 卷积和卷积定理 频率域低通滤波 频率域高通滤波2问题1：傅立叶变换•空间域/灰度•频率域/幅值与频率4• 傅立叶变换的预备知识¾ 点源和狄拉克函数一幅图像可以看成由无穷多像素组成，每个像素可以看成 一个点源， 点源可以用狄拉克函数δ表示：⎧∞ δ ( x, y ) = ⎨ ⎩0∞x = 0, y = 0 其他ε满足−∞∫ ∫ δ ( x, y ) dxdy = ∫ ∫ ε δ ( x, y ) dxdy = 1−ε为任意小的正数5• 狄拉克函数δ具性有的性质9 δ函数为偶函数δ ( − x, − y ) = δ ( x, y )∞ ∞9位移性 或f ( x, y ) =−∞ −∞∫∫f (α , β )δ ( x − α , y − β ) d α d βf ( x, y ) = f ( x, y ) ∗ δ ( x, y )9 9可分性 筛选性δ ( x, y ) = δ ( x)δ ( y )f (α , β ) =∞ ∞ −∞ −∞ ∞ ∞∫∫f ( x, y )δ ( x − α , y − β )dxdy当α=β=0时f (0, 0) =−∞ −∞∫∫f ( x, y )δ ( x, y )dxdy6¾ 二维线性不变系统满足线性和齐次性条件的系统称为二维线性系统 9 9 线性T[ f1(x, y) + f2 (x, y)] = T[ f1(x, y)] +T[ f2 (x, y)]齐次性T [ af ( x, y )] = aT [ f ( x, y )]9二维线性系统T[a1 f1(x, y) +a2 f2(x, y)] = aT 1 [ f1(x, y)] + a2T[ f2 (x, y)]7„ 点扩散函数 当输入为单位脉冲δ(x,y),系统的输出为脉冲响应， 用h(x,y)表示，在图像处理中用作对点源的响应， 称为点扩散函数 „ 位移不变系统 当输入的脉冲响应延迟了α，β单位，即δ(x- α,yβ)，如果输出为h(x- α,y- β)，称此系统为位移不 变系统 对于位移不变系统，系统的输出仅和输入函数的性 态有关，和作用的起点无关8• 二维线性位移不变系统输入，输出关系图f (x, y) g(x,y)=f (x, y)* h ( x, y ) T∞ ∞g ( x , y ) = T [ f ( x , y )] = T−∞ −∞ ∞ ∞∫∫f (α , β )δ ( x − α , y − β ) d α d β线性 位移不变= =−∞ −∞ ∞ ∞∫∫ ∫∫f (α , β )T [δ ( x − α , y − β )]d α d β f (α , β ) h ( x − α , y − β ) d α d β−∞ −∞线性位移不变系统的输出等于系统的输入和系统脉冲响 应（点扩散函数）的卷积9¾傅立叶积分的定义 • 调谐信号：ejω t= cos( ω t ) + j sin( ω t )其中j2=-1 变换因子• 傅立叶积分：H ( f ) =∫∞ −∞h ( t )e− j 2 π ftdt其中t代表时间，f代表频率10振幅图形傅立叶变换为：),00v v u u −−)]//00N vy M ux +把图像进行傅立叶变换后，往往要把中心移到∑∑−−=11),(1),(N N y x f y x f 8、平均值问题2：卷积和卷积定理¾g（x－α）32¾相关的几何解释g(x1+α)g(2x1+α)g(3x1+α)g(+α)g(4x1+α) g(-x1+α)g(5x1+α)37389相关描述的是两个函数图像的形似程度，当完全相同时，相关函数就会出现一个相关峰值。

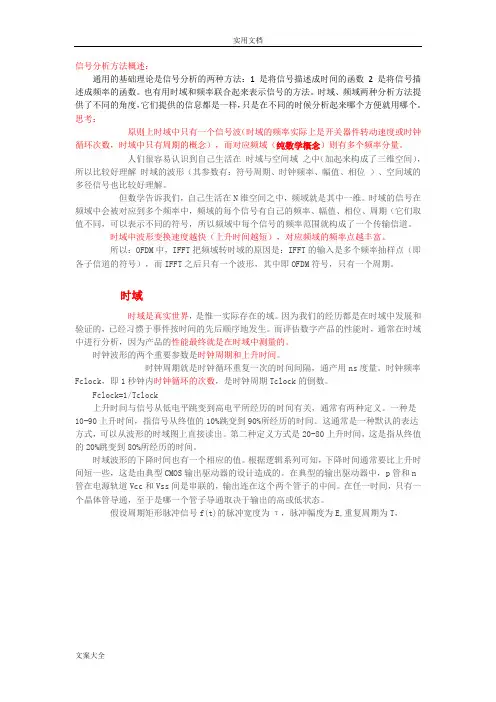

信号分析方法概述：通用的基础理论是信号分析的两种方法：1 是将信号描述成时间的函数 2 是将信号描述成频率的函数。

也有用时域和频率联合起来表示信号的方法。

时域、频域两种分析方法提供了不同的角度，它们提供的信息都是一样，只是在不同的时候分析起来哪个方便就用哪个。

思考：原则上时域中只有一个信号波（时域的频率实际上是开关器件转动速度或时钟循环次数，时域中只有周期的概念），而对应频域（纯数学概念）则有多个频率分量。

人们很容易认识到自己生活在时域与空间域之中（加起来构成了三维空间），所以比较好理解时域的波形（其参数有：符号周期、时钟频率、幅值、相位）、空间域的多径信号也比较好理解。

但数学告诉我们，自己生活在N维空间之中，频域就是其中一维。

时域的信号在频域中会被对应到多个频率中，频域的每个信号有自己的频率、幅值、相位、周期（它们取值不同，可以表示不同的符号，所以频域中每个信号的频率范围就构成了一个传输信道。

时域中波形变换速度越快（上升时间越短），对应频域的频率点越丰富。

所以：OFDM中，IFFT把频域转时域的原因是：IFFT的输入是多个频率抽样点（即各子信道的符号），而IFFT之后只有一个波形，其中即OFDM符号，只有一个周期。

时域时域是真实世界，是惟一实际存在的域。

因为我们的经历都是在时域中发展和验证的，已经习惯于事件按时间的先后顺序地发生。

而评估数字产品的性能时，通常在时域中进行分析，因为产品的性能最终就是在时域中测量的。

时钟波形的两个重要参数是时钟周期和上升时间。

时钟周期就是时钟循环重复一次的时间间隔，通产用ns度量。

时钟频率Fclock，即1秒钟内时钟循环的次数，是时钟周期Tclock的倒数。

Fclock=1/Tclock上升时间与信号从低电平跳变到高电平所经历的时间有关，通常有两种定义。

一种是10-90上升时间，指信号从终值的10%跳变到90%所经历的时间。

这通常是一种默认的表达方式，可以从波形的时域图上直接读出。

频域和时域的转换公式
（）
近年来，互联网及相关科技的迅猛发展推动了社会全面的发展，频域和时域的
转换也被广泛的应用到各个领域当中去。

频域和时域的转换即频率域转换到时域转换或者时域转换到频率域转换，它是将信号中影响信号特性的因素从一个域中提取到另一个域进行分析的过程。

频率域转换到时域转换是将频率域（作用于不同频率的、随时间变化的信号）
中的特征映射到时域的信号的一个过程，其常用的转换公式为傅里叶变换
（Fourier Transform）、拉普拉斯变换（Laplace Transform）和索尔兹变换（Z Transform）。

傅里叶变换是一种几乎可以算出任何频率域函数对应的时域函数形
式的有限次数级数，它建立了一种单独定量频率信号特性并表示为持续信号测量的新方式。

拉普拉斯变换和索尔兹变换也属于线性时不变系统变换，它们可以在采样频率和持续频率之间进行转换，从而实现连续调制信号以模拟技术进行传输的功能。

时域转换到频率域转换是将时域（系统的输入/输出特性）中的特征映射到频
域的信号，通常采用傅里叶逆变换（Inverse Fourier Transform）和拉普拉斯逆
变换（Inverse Laplace Transform）来实现。

傅里叶逆变换可以将频率域的调制
信号的频率转换为传输信号的时域表示，而拉普拉斯逆变换可以将持续频率的输入信号转换为离散信号的频域形式，从而实现从持续信号到采样信号或从采样信号到持续信号的变换。

总之，频域和时域的转换技术在互联网领域有着广泛的应用，它可以帮助我们
更好的分析和理解信号的特性，从而提升信号传输的品质及改善相关科技的发展。

时域和频域的转换公式时域和频域是信号处理中常用的两个概念。

时域描述了信号在时间轴上的变化情况，而频域描述了信号在频率轴上的变化情况。

两者之间存在着转换关系，通过转换公式可以将时域信号转换为频域信号，或者将频域信号转换为时域信号。

一、时域信号与频域信号的定义1.时域信号：时域信号是指信号在时间轴上的变化情况。

时域信号可以表示为x(t)，其中t表示时间，x(t)表示在时间t时刻信号的幅值。

2.频域信号：频域信号是指信号在频率轴上的变化情况。

频域信号可以表示为X(f)，其中f表示频率，X(f)表示在频率f上的信号功率。

二、傅里叶变换与傅里叶逆变换傅里叶变换是将时域信号转换为频域信号的数学工具，傅里叶逆变换则是将频域信号转换为时域信号的数学工具。

1.傅里叶变换：傅里叶变换可以将一个时域信号x(t)转换为频域信号X(f)，其公式为：X(f) = ∫[x(t) * e^(-j2πft)] dt其中，∫表示积分符号，e为自然对数的底数，f为频率，j为虚数单位。

2.傅里叶逆变换：傅里叶逆变换可以将一个频域信号X(f)转换为时域信号x(t)，其公式为：x(t) = ∫[X(f) * e^(j2πft)] df其中，∫表示积分符号，e为自然对数的底数，f为频率，j为虚数单位。

三、快速傅里叶变换快速傅里叶变换（FFT）是一种计算傅里叶变换和逆变换的高效算法，它可以大幅度减少计算量。

FFT算法将信号分解为多个频率块，通过对这些频率块进行傅里叶变换，最后将它们合并成一个完整的频域信号。

FFT算法的关键思想是将一个长度为N的离散时域信号转换为长度为N的离散频域信号。

FFT有两种形式：正向FFT和反向FFT。

正向FFT将时域信号转换为频域信号，而反向FFT则将频域信号转换为时域信号。

显示如下为正向FFT公式：X(k) = Σ[x(n) * e^(-j2πkn/N)]，其中k为频率索引，N为时域信号的长度，n为时间索引。

反向FFT公式：x(n) = (1/N) * Σ[X(k) * e^(j2πkn/N)]，其中k为频率索引，N为时域信号的长度，n为时间索引。

时域滤波器和频域滤波器的变换卷积定理函数空间域的卷积的傅⾥叶变换是函数傅⾥叶变换的乘积。

对应地，频率域的卷积与空间域的乘积存在对应关系。

由卷积定理可知所有频域的滤波理论上都可以转化为空域的卷积操作。

给定频率域滤波器，可对其进⾏傅⾥叶逆变换得到对应的空域滤波器；滤波在频域更为直观，但空域适合使⽤更⼩的滤波模板以提⾼滤波速度。

因为相同尺⼨下，频域滤波器效率⾼于空域滤波器，故空域滤波需要⼀个更⼩尺⼨的模板近似得到需要的滤波结果。

空域卷积将模板在图像中逐像素移动，将卷积核的每个元素分别和图像矩阵对应位置元素相乘并将结果累加，累加和作为模板中⼼对应像素点的卷积结果。

通俗的讲，卷积就是对整幅图像进⾏加权平均的过程，每⼀个像素点的值，都由其本⾝和邻域内的其他像素值经过加权平均后得到。

在像素的处理上，是先将结果暂存在于⼀个副本，最后统⼀拷贝，故不会出现处理顺序不同⽽结果不同的情况。

⼆维连续卷积的数学定义：离散形式：频域滤波频率域是由傅⾥叶变换和频率变量 (u,v)定义的空间，频域滤波处理过程：先对图像进⾏傅⾥叶变换，转换⾄频率域，在频域使⽤滤波函数进⾏滤波，最后将结果反变换⾄空间域。

即：⾼斯函数公式：形状：空域⾼斯平滑滤波⾼斯模板的⽣成因为图像是离散存储的，故我们需要⼀个⾼斯函数的离散近似。

具体地，对⾼斯函数进⾏离散化，以离散点上的⾼斯函数值作为权值，组成⼀定尺⼨的模板，⽤此模板对图像进⾏卷积。

由于⾼斯分布在任意点处都⾮零，故理论上需要⼀个⽆穷⼤的模板，但根据" 准则"，即数据分布在的概率是0.9974，距离函数中⼼超过数据所占权重可以忽略,因此只需要计算的矩阵就可以保证对⾼斯函数的近似了。

假设⼆维模板⼤⼩,则模板上元素处的值为：前⾯的系数在实际应⽤中常被忽略，因为是离散取样，不能使取样和为1，最后还要做归⼀化操作。

程序：function filt=mygaussian(varargin)%参数初始化，使⽤varargin处理可变参数情况siz=varargin{1};%模板尺⼨if(numel(siz)==1)siz=[siz,siz];endstd=varargin{2};%⽅差centa = (siz(1)+1)/2;%此处不要取整centb = (siz(1)+1)/2;filt = zeros(siz(1),siz(2));summ=0;for i=1:siz(1)for j=1:siz(2)radius = ((i-centa)^2+(j-centb)^2);filt(i,j) = exp(-(radius/(2*std^2)));summ=summ+filt(i,j);endendfilt=filt/summ;%归⼀化测试：执⾏mygaussian(4,1)得：0.0181 0.0492 0.0492 0.01810.0492 0.1336 0.1336 0.04920.0492 0.1336 0.1336 0.04920.0181 0.0492 0.0492 0.0181执⾏fspecial('gaussian',4,1)得：0.0181 0.0492 0.0492 0.01810.0492 0.1336 0.1336 0.04920.0492 0.1336 0.1336 0.04920.0181 0.0492 0.0492 0.0181可以看出与Matlab结果相同。

磁法勘探上机实验报告*名：***学号： ********** 指导教师：***日期：2020.4.20一、实验目的1、加深对磁性体磁异常在频率域处理转换原理与作用的认识；2、用Matlab语言编程实现频率域磁异常处理与转换，如向上延拓、导数计算、∆T磁异常化极等处理，培养程序开发与数据处理的动手能力。

二、实验内容1、利用两个大小与埋深不同的球体产生的平面磁异常数据（如ΔT、Za），选择频率域向上延拓算子、导数计算算子、化磁极算子，通过频率域实现磁异常的处理与转换；2、磁异常数据准备：自行准备，利用正演实验计算球体的磁异常数据（ΔT、Za）；3、频率域处理转换算子：向上延拓算子、垂向二阶导数算子、化磁极算子。

1）球体正演参数自行设定，也可参考以下参数设置：（1）正演2个球体的叠加异常（如ΔT、Za），用于向上延拓、垂向二阶导数计算、化磁极的数据源；（2）平面磁异常计算范围：x：-200m至200m，y：-200m至200m，地磁场总强度T=5*10−9T，磁倾角I=45°，磁偏角D=0°；（3）假设球体1的参数：半径r1=2m,球心坐标（50m,0m,5m）,磁化强度M1= 0.1 A/m；（4）假设球体2的参数：半径r1=15m,球心坐标（-50m,0m,30m）,磁化强度M2= 0.2 A/m；2）如上数据可以存储为grd文件，处理转换时直接调用即可。

三、实验要求球体某分量磁异常上延计算、导数计算、化磁极可仟选其一，具体要求如下：1、上延计算：对ΔT或Za向上延拓不同高度，画出对应结果图；2、导数计算：利用ΔT或Za异常计算垂向二阶导数，画出对应结果图；3、化磁极：利用ΔT数据进行化极处理，画出对应结果图；4、观察转换前后的异常特征，分析这些处理转换的作用。

四、实验原理在频率域实现磁异常处理转换计算简便，速度快。

通过频率域处理转换的基本过程为：1）先将对磁异常进行傅里叶变换求磁异常频谱；2）将磁异常频谱与频域处理转换的算子相乘，得到转换后的频谱；3）对转换后的频谱进行反傅里叶变换得到磁异常。

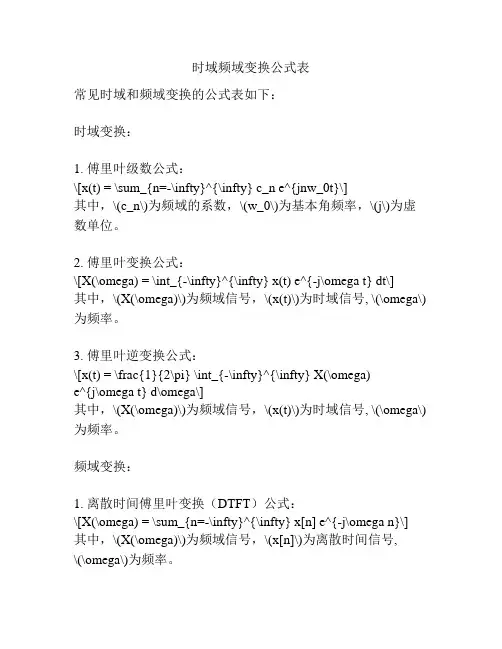

时域频域变换公式表常见时域和频域变换的公式表如下：时域变换：1. 傅里叶级数公式：\[x(t) = \sum_{n=-\infty}^{\infty} c_n e^{jnw_0t}\]其中，\(c_n\)为频域的系数，\(w_0\)为基本角频率，\(j\)为虚数单位。

2. 傅里叶变换公式：\[X(\omega) = \int_{-\infty}^{\infty} x(t) e^{-j\omega t} dt\]其中，\(X(\omega)\)为频域信号，\(x(t)\)为时域信号, \(\omega\)为频率。

3. 傅里叶逆变换公式：\[x(t) = \frac{1}{2\pi} \int_{-\infty}^{\infty} X(\omega)e^{j\omega t} d\omega\]其中，\(X(\omega)\)为频域信号，\(x(t)\)为时域信号, \(\omega\)为频率。

频域变换：1. 离散时间傅里叶变换（DTFT）公式：\[X(\omega) = \sum_{n=-\infty}^{\infty} x[n] e^{-j\omega n}\] 其中，\(X(\omega)\)为频域信号，\(x[n]\)为离散时间信号,\(\omega\)为频率。

2. 离散傅里叶变换（DFT）公式：\[X[k] = \sum_{n=0}^{N-1} x[n] e^{-j2\pi kn/N}\]其中，\(X[k]\)为频域信号，\(x[n]\)为离散时间信号, \(N\)为样本点数，\(k\)为频率索引。

3. 快速傅里叶变换（FFT）公式：\[X[k] = \sum_{n=0}^{N-1} x[n] e^{-j2\pi kn/N}\]其中，\(X[k]\)为频域信号，\(x[n]\)为离散时间信号, \(N\)为样本点数，\(k\)为频率索引。

这里提供的是一些常用的时域和频域变换公式，还有其他更多的变换公式和变换方法，可以根据具体需求进一步学习和了解。

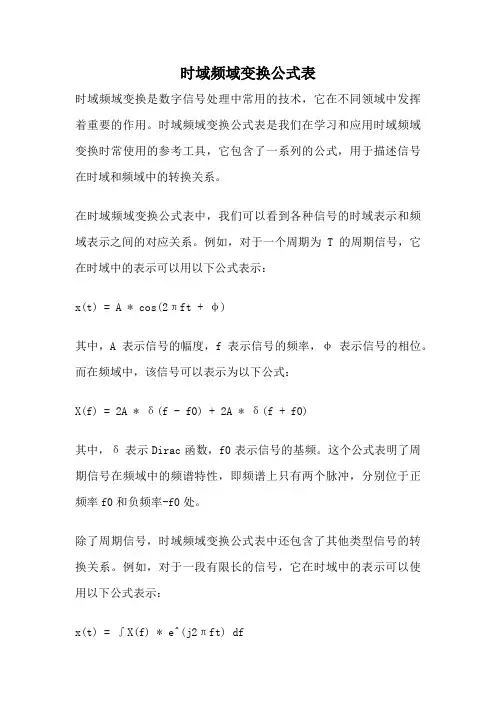

时域频域变换公式表时域频域变换是数字信号处理中常用的技术，它在不同领域中发挥着重要的作用。

时域频域变换公式表是我们在学习和应用时域频域变换时常使用的参考工具，它包含了一系列的公式，用于描述信号在时域和频域中的转换关系。

在时域频域变换公式表中，我们可以看到各种信号的时域表示和频域表示之间的对应关系。

例如，对于一个周期为T的周期信号，它在时域中的表示可以用以下公式表示：x(t) = A * cos(2πft + φ)其中，A表示信号的幅度，f表示信号的频率，φ表示信号的相位。

而在频域中，该信号可以表示为以下公式：X(f) = 2A * δ(f - f0) + 2A * δ(f + f0)其中，δ表示Dirac函数，f0表示信号的基频。

这个公式表明了周期信号在频域中的频谱特性，即频谱上只有两个脉冲，分别位于正频率f0和负频率-f0处。

除了周期信号，时域频域变换公式表中还包含了其他类型信号的转换关系。

例如，对于一段有限长的信号，它在时域中的表示可以使用以下公式表示：x(t) = ∫X(f) * e^(j2πft) df其中，X(f)表示信号在频域中的频谱密度，e表示自然对数的底数，j表示虚数单位。

这个公式表明了有限长信号在时域和频域之间的转换关系，即通过对频谱密度进行积分可以得到信号的时域表示。

时域频域变换公式表还包含了其他类型信号的转换关系，如傅里叶变换、拉普拉斯变换等。

这些公式可以帮助我们理解信号在时域和频域之间的转换关系，从而更好地分析和处理信号。

时域频域变换公式表是学习和应用时域频域变换的重要工具，它提供了各种信号在时域和频域中的转换关系。

通过掌握这些公式，我们可以更好地理解信号的特性，从而更好地分析和处理信号。

envi频率域处理
在ENVI中，进行频率域处理的方法主要是傅里叶变换。

其具体操作如下：
1. 应用FFT工具，把图像波段转换成一系列不同频率的二维正弦波傅里叶图像。

2. 在FFT变换得到的结果上，定义滤波器进行频率域的增强处理。

可以选择滤波器的类型，Circular Pass是低通滤波器，Cut为高通滤波器。

3. 应用FFT滤波后，将FFT图像反变换回空间域数据，得到处理结果。

在频率域中，可以对图像的高频部分进行增强，或提取高频部分对应的信息，再反变换到空间域，对图像进行增强处理。

傅里叶变换主要用于消除周期性噪声，还可以消除由于传感器异常引起的规律性错误。

《应用地磁学》实验报告姓名：学号：指导教师：实验地点：实验日期：实验四：频率域磁异常处理与转换一、实验目的：1、加深对磁性体磁异常在频率域处理转换原理与作用的认识2、用Matlab 语言编程实现球体磁异常(包括Za 、Ha 、Δt)的向上延拓、分量转换、导数计算、化磁极处理，培养数据处理的实际动手能力。

二、实验内容利用两个大小与埋深不同的球体产生的磁异常（ΔT 、Za 、Ha ），利用频率域处理转换因子实现向上延拓、分量转换、导数计算、化磁极处理，异常数据利用实验一中球体的正演程序计算而来。

三、实验要求球体磁异常上延计算、分量转换、导数计算、化磁极可任选其一，具体要求如下：1、上延计算：对ΔT 、Za 、Ha 各分量向上延拓5m 、10m ，画出对应结果图；2、分量计算：进行Za →Ha ，Ha →Za 分量转换，画出对应结果图；3、导数计算：利用Za 异常计算垂向一、二阶导数，画出对应结果图；4、化磁极：利用ΔT 数据进行化极处理，画出对应结果图；5、观察向上延拓、分量转换、导数计算、化磁极前后的异常特征，分析这些处理转换的作用；5152535455565758595105115125135145155-30-20-100 102030(n T )(m )图1、球体模型及其产生的主剖面磁异常Za 和Ha四、实验原理在频率域内实现磁异常处理转换的基础是基于富立叶变换与反变换，将磁异常频谱与频域处理转换因子相乘后再反变换即可实现，计算简便，速度快。

1、频率域向上延拓的计算公式：2、频率域磁异常分量换算的计算公式：3、频率域磁异常n 阶垂向导数的计算公式： 22121()n n n T u v T z ∂∆=+∆∂4、频率域化磁极的计算公式：五、实验报告（包括实验目的、实验内容、实验原理、计算程序代码、实验结果、结果分析或小结）a a Z H →(,0)(,0)a a H u Z u i =∙a Z T ⊥=∙∙∆21T T e -∆∆=∆∙ (0)h ∆>。

傅里叶变换频率域傅里叶变换是一种数学工具，它可以将一个信号从时域转换成频域。

而频域是指信号中不同频率成分的强度分布情况。

在信号处理中，傅里叶变换是一个非常重要的工具，可以对信号进行过滤、解构、分析和合成等操作。

第一步，概括傅里叶变换的重要性。

傅里叶变换可以通过对时域信号进行变换，将其转换为频率域信号，这样我们可以更加深入地了解信号的特性，从而进行信号处理和分析。

例如，在音频处理中，傅里叶变换可以帮助我们分析音频信号的频率成分，从而实现音频去噪、滤波、均衡等处理。

第二步，解释傅里叶变换的数学原理。

傅里叶变换实际上是将一个时域信号分解成无限个正弦和余弦波的和。

这些正弦和余弦波分别对应着不同的频率成分。

因此，通过对这些正弦和余弦波的振幅和相位进行分析，我们可以推导出该时域信号的频率分布情况。

第三步，解释傅里叶变换的步骤。

傅里叶变换包括四个步骤：时域采样、频域采样、傅里叶变换和倒傅里叶变换。

首先，我们需要对时域信号进行采样，并将其转换为数字信号。

然后，我们需要对数字信号进行频域采样，得到频率域上的频率和振幅信息。

接着，我们需要应用傅里叶变换，将时域信号转换为频率域信号。

最后，我们需要应用倒傅里叶变换，将频域信号转换回时域信号。

第四步，举例说明傅里叶变换在信号处理中的应用。

在音频处理中，我们可以通过傅里叶变换对音频信号进行频谱分析。

例如，我们对某一段音频进行频谱分析，可以得到该音频中不同频率成分的强度分布情况。

接着，我们就可以根据需要对音频信号进行滤波、去噪、均衡等处理。

除音频处理外，傅里叶变换在图像处理、通信系统等领域也有广泛的应用。

总之，傅里叶变换可以帮助我们深入分析和处理信号，从而更好地理解和利用信号。

无论是音频处理还是其他领域，傅里叶变换都是关键的数学工具，值得我们深入学习和掌握。
