数字图像处理 频率域滤波

空间域滤波和频率域处理的特点1.引言空间域滤波和频率域处理是数字图像处理中常用的两种图像增强技术。

它们通过对图像进行数学变换和滤波操作来改善图像质量。

本文将介绍空间域滤波和频率域处理的特点，并比较它们之间的异同。

2.空间域滤波空间域滤波是一种直接在空间域内对图像像素进行处理的方法。

它基于图像的局部像素值来进行滤波操作，常见的空间域滤波器包括均值滤波器、中值滤波器和高斯滤波器等。

2.1均值滤波器均值滤波器是最简单的空间域滤波器之一。

它通过计算像素周围邻域的平均值来实现滤波操作。

均值滤波器能够有效地去除图像中的噪声，但对图像细节和边缘保留较差。

2.2中值滤波器中值滤波器是一种非线性的空间域滤波器。

它通过计算像素周围邻域的中值来实现滤波操作。

中值滤波器能够在去除噪声的同时保持图像细节和边缘，对于椒盐噪声有较好的效果。

2.3高斯滤波器高斯滤波器是一种线性的空间域滤波器。

它通过对像素周围邻域进行加权平均来实现滤波操作。

高斯滤波器能够平滑图像并保留图像细节，它的滤波核可以通过调整方差来控制滤波效果。

3.频率域处理频率域处理是一种将图像从空间域转换到频率域进行处理的方法。

它通过对图像进行傅里叶变换或小波变换等操作，将图像表示为频率分量的集合，然后对频率分量进行处理。

3.1傅里叶变换傅里叶变换是一种将信号从时域转换到频域的数学变换。

在图像处理中，可以应用二维傅里叶变换将图像从空间域转换到频率域。

在频率域中，图像的低频分量对应于图像的整体结构，高频分量对应于图像的细节和边缘。

3.2小波变换小波变换是一种基于小波函数的时频分析方法。

它能够在频率和时间上同时提供图像的信息，对于图像的边缘和纹理特征有较好的表达能力。

小波变换在图像压缩和特征提取等方面具有广泛应用。

4.空间域滤波与频率域处理的对比空间域滤波和频率域处理都可以用来改善图像质量，但它们有着不同的特点和适用场景。

4.1处理方式空间域滤波是直接对图像像素进行处理，操作简单直接，适用于小规模图像的处理。

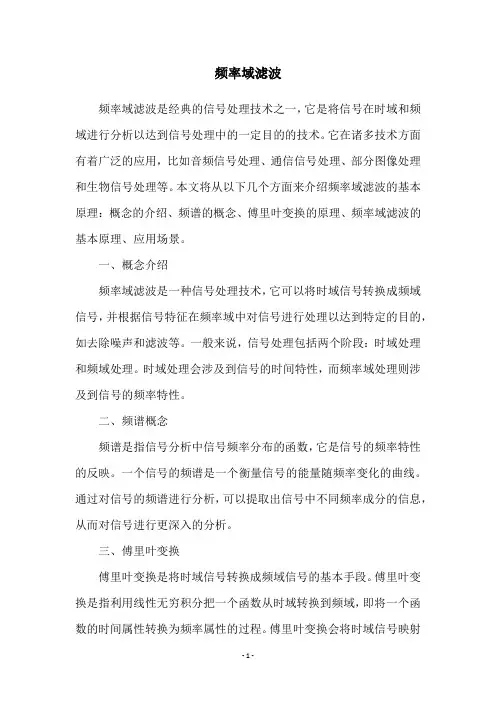

频率域滤波频率域滤波是经典的信号处理技术之一，它是将信号在时域和频域进行分析以达到信号处理中的一定目的的技术。

它在诸多技术方面有着广泛的应用，比如音频信号处理、通信信号处理、部分图像处理和生物信号处理等。

本文将从以下几个方面来介绍频率域滤波的基本原理：概念的介绍、频谱的概念、傅里叶变换的原理、频率域滤波的基本原理、应用场景。

一、概念介绍频率域滤波是一种信号处理技术，它可以将时域信号转换成频域信号，并根据信号特征在频率域中对信号进行处理以达到特定的目的，如去除噪声和滤波等。

一般来说，信号处理包括两个阶段：时域处理和频域处理。

时域处理会涉及到信号的时间特性，而频率域处理则涉及到信号的频率特性。

二、频谱概念频谱是指信号分析中信号频率分布的函数，它是信号的频率特性的反映。

一个信号的频谱是一个衡量信号的能量随频率变化的曲线。

通过对信号的频谱进行分析，可以提取出信号中不同频率成分的信息，从而对信号进行更深入的分析。

三、傅里叶变换傅里叶变换是将时域信号转换成频域信号的基本手段。

傅里叶变换是指利用线性无穷积分把一个函数从时域转换到频域，即将一个函数的时间属性转换为频率属性的过程。

傅里叶变换会将时域信号映射到频域，从而可以分析信号的频率分布情况。

四、频率域滤波的基本原理频率域滤波的基本原理是先将信号进行傅里叶变换，然后将信号在频域进行处理。

根据不同的应用需求，可以采用低通滤波、高通滤波或带通滤波等滤波器对信号进行处理，从而获得滤波后的信号。

最后，再将滤波后的信号进行反变换即可。

五、应用场景由于具有时域和频域双重处理功能，频率域滤波技术在诸多技术领域都有广泛应用。

例如，在音频信号处理方面，频率域滤波可以去除音频信号中的噪声，使得信号变得更加清晰。

此外，在以图像处理方面，频率域滤波技术可以有效去除图像中的多余信息，从而提高图像的质量。

在通信领域，频率域滤波技术可以应用于对通信信号的滤波和信号分离，从而有效提升信号的传输效率。

数字图像处理-频域滤波-⾼通低通滤波频域滤波频域滤波是在频率域对图像做处理的⼀种⽅法。

步骤如下：滤波器⼤⼩和频谱⼤⼩相同，相乘即可得到新的频谱。

滤波后结果显⽰，低通滤波去掉了⾼频信息，即细节信息，留下的低频信息代表了概貌。

常⽤的例⼦，⽐如美图秀秀的磨⽪，去掉了脸部细节信息（痘坑，痘印，暗斑等）。

⾼通滤波则相反。

⾼通/低通滤波1.理想的⾼/低通滤波顾名思义，⾼通滤波器为：让⾼频信息通过，过滤低频信息；低通滤波相反。

理想的低通滤波器模板为：其中，D0表⽰通带半径，D(u，v)是到频谱中⼼的距离（欧式距离），计算公式如下：M和N表⽰频谱图像的⼤⼩，（M/2，N/2）即为频谱中⼼理想的⾼通滤波器与此相反，1减去低通滤波模板即可。

部分代码：# 定义函数，显⽰滤波器模板def showTemplate(template):temp = np.uint8(template*255)cv2.imshow('Template', temp)return# 定义函数，显⽰滤波函数def showFunction(template):row, col = template.shaperow = np.uint16(row/2)col = np.uint16(col/2)y = template[row, col:]x = np.arange(len(y))plt.plot(x, y, 'b-', linewidth=2)plt.axis([0, len(x), -0.2, 1.2])plt.show()return# 定义函数，理想的低通/⾼通滤波模板def Ideal(src, d0, ftype):template = np.zeros(src.shape, dtype=np.float32) # 构建滤波器 r, c = src.shapefor i in range(r):for j in range(c):distance = np.sqrt((i - r/2)**2 + (j - c/2)**2)if distance < d0:template[i, j] = 1else:template[i, j] = 0if ftype == 'high':template = 1 - templatereturn templateIdeal2. Butterworth⾼/低通滤波Butterworth低通滤波器函数为：从函数图上看，更圆滑，⽤幂系数n可以改变滤波器的形状。

频域滤波增强原理及其基本步骤1. 引言频域滤波增强是一种常用的图像增强技术，通过将图像从空域转换到频域进行滤波操作，然后再将图像从频域转换回空域，从而改善图像的质量。

本文将详细解释频域滤波增强的原理及其基本步骤。

2. 基本原理频域滤波增强的基本原理是利用图像在频域中的特性来进行图像增强。

在频域中，不同频率的成分对应着不同的图像细节信息。

通过选择性地增强或抑制不同频率成分，可以改变图像的对比度、清晰度和细节。

频域滤波增强主要依赖于傅里叶变换和逆傅里叶变换。

傅里叶变换将一个时域信号转换为其在频域中的表示，逆傅里叶变换则将一个频域信号转换回时域。

3. 常见步骤频域滤波增强通常包括以下几个步骤：步骤1：图像预处理在进行频域滤波增强之前，通常需要对图像进行预处理。

预处理包括去噪、平滑和锐化等操作。

去噪可以使用一些常见的降噪算法，如中值滤波、高斯滤波等。

平滑可以通过低通滤波器实现，用于抑制图像中的高频成分。

锐化可以通过高通滤波器实现，用于增强图像中的细节。

步骤2：傅里叶变换将经过预处理的图像进行傅里叶变换，将其转换为频域表示。

傅里叶变换将图像分解为一系列的正弦和余弦函数，每个函数对应一个特定的频率成分。

在频域中，低频成分对应着图像的整体亮度和颜色信息，而高频成分对应着图像的细节信息。

步骤3：频域滤波在频域中对图像进行滤波操作，选择性地增强或抑制不同频率成分。

常见的频域滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

低通滤波器可以保留图像中的低频成分，抑制高频成分，用于平滑图像。

高通滤波器可以抑制低频成分，增强高频细节，用于锐化图像。

步骤4：逆傅里叶变换将经过滤波操作的频域图像进行逆傅里叶变换，将其转换回时域表示。

逆傅里叶变换将频域信号重建为原始的时域信号。

通过逆傅里叶变换，我们可以得到经过频域滤波增强后的图像。

步骤5：后处理对经过逆傅里叶变换得到的图像进行后处理，包括亮度调整、对比度增强和锐化等操作。

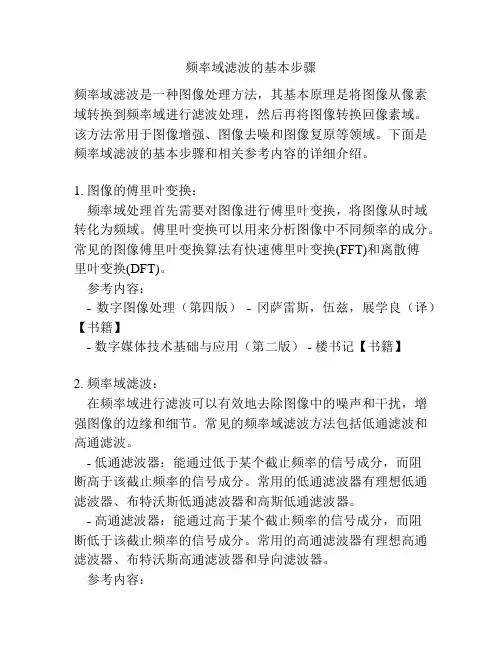

频率域滤波的基本步骤频率域滤波是一种图像处理方法，其基本原理是将图像从像素域转换到频率域进行滤波处理，然后再将图像转换回像素域。

该方法常用于图像增强、图像去噪和图像复原等领域。

下面是频率域滤波的基本步骤和相关参考内容的详细介绍。

1. 图像的傅里叶变换：频率域处理首先需要对图像进行傅里叶变换，将图像从时域转化为频域。

傅里叶变换可以用来分析图像中不同频率的成分。

常见的图像傅里叶变换算法有快速傅里叶变换(FFT)和离散傅里叶变换(DFT)。

参考内容：- 数字图像处理（第四版）- 冈萨雷斯，伍兹，展学良（译）【书籍】- 数字媒体技术基础与应用（第二版） - 楼书记【书籍】2. 频率域滤波：在频率域进行滤波可以有效地去除图像中的噪声和干扰，增强图像的边缘和细节。

常见的频率域滤波方法包括低通滤波和高通滤波。

- 低通滤波器：能通过低于某个截止频率的信号成分，而阻断高于该截止频率的信号成分。

常用的低通滤波器有理想低通滤波器、布特沃斯低通滤波器和高斯低通滤波器。

- 高通滤波器：能通过高于某个截止频率的信号成分，而阻断低于该截止频率的信号成分。

常用的高通滤波器有理想高通滤波器、布特沃斯高通滤波器和导向滤波器。

参考内容：- 数字图像处理（第四版）- 冈萨雷斯，伍兹，展学良（译）【书籍】- Python图像处理实战【书籍】3. 反傅里叶变换：经过频率域滤波处理后，需要将图像从频域转换回时域。

这一过程利用反傅里叶变换来实现，通过傅里叶逆变换可以将频域图像转化为空域图像。

参考内容：- 数字图像处理（第四版）- 冈萨雷斯，伍兹，展学良（译）【书籍】- 数字媒体技术基础与应用（第二版） - 楼书记【书籍】4. 图像的逆滤波（可选）：在某些情况下，可以使用逆滤波来进行图像复原。

逆滤波是频率域滤波的一种特殊形式，用于恢复被模糊处理的图像。

然而逆滤波对于噪声敏感，容易引入伪影。

因此在实际应用中，通常会结合其他技术来优化逆滤波的效果。
