钢筋加工检验批

α=135°l≥10dα≥90°l≥5dα=135°l≥10dα≥90°l≥5dα=135°l≥10dα≥90°l≥5dα=135°l≥10dα≥90°l≥5dα=135°l≥10dα≥90°l≥5dα=135°l≥10dα≥90°l≥5dα=135°l≥10dα≥90°l≥5dα=135°l≥10dα≥90°l≥5dα=135°l≥10dα≥90°l≥5d钢筋工程检验批质量平行检验记录表（原材料、钢筋加工）α=135°l≥10dα≥90°l≥5d—钢筋抗拉强度实测值；—钢筋屈服强度实测值；—钢筋强度标准值。

钢筋工程检验批质量平行检验记录表（原材料、钢筋加工）α=135°l≥10dα≥90°l≥5d注：表中字母含义：α—弯曲角；r—弯弧内径；l—弯钩后平直长度；d—受力钢筋直径；d—箍筋直径；—钢筋抗拉强度实测值；—钢筋屈服强度实测值；—钢筋强度标准值。

钢筋工程检验批质量平行检验记录表（原材料、钢筋加工）α=135°l≥10dα≥90°l≥5d注：表中字母含义：α—弯曲角；r—弯弧内径；l—弯钩后平直长度；d—受力钢筋直径；d—箍筋直径；—钢筋抗拉强度实测值；—钢筋屈服强度实测值；—钢筋强度标准值。

钢筋工程检验批质量平行检验记录表（原材料、钢筋加工）α=135°l≥10dα≥90°l≥5d—钢筋抗拉强度实测值；—钢筋屈服强度实测值；—钢筋强度标准值。

钢筋工程检验批质量平行检验记录表（原材料、钢筋加工）α=135°l≥10dα≥90°l≥5d—钢筋抗拉强度实测值；—钢筋屈服强度实测值；—钢筋强度标准值。

钢筋工程检验批质量平行检验记录表（原材料、钢筋加工）α=135°l≥10dα≥90°l≥5d注：表中字母含义：α—弯曲角；r—弯弧内径；l—弯钩后平直长度；d—受力钢筋直径；d—箍筋直径；—钢筋抗拉强度实测值；—钢筋屈服强度实测值；—钢筋强度标准值。

钢筋加工分项工程检验批质量检验现场检查原始记录以下是一个示例的钢筋加工分项工程检验批质量检验现场检查原始记录：
工程名称：XXXXXX
检验批编号：XXXXXX
检查日期：XXXX年XX月XX日
一、检查人员：
检查人员：XXX，XXX
二、检验批信息：
检验批部位：XXXXXXX
检验批规模：XXXX平方米
检验批类型：钢筋加工分项工程
三、钢筋加工分项工程检验批质量检验现场检查原始记录：
1. 钢筋材料检验：
钢筋规格与设计图纸相符，质量证明文件齐全；
钢筋表面无锈蚀、损伤，符合规范要求；
钢筋直径、弯曲角度等几何尺寸符合设计要求。

2. 钢筋加工工艺检验：
钢筋加工机械运行正常，精度符合要求；
钢筋调直、切断、弯曲等加工工艺符合规范要求；
钢筋焊接质量符合设计及规范要求，焊缝饱满、平整，无夹渣、气孔等缺陷。

3. 钢筋安装质量检验：
钢筋安装位置准确，间距均匀；
钢筋锚固长度符合设计要求，锚固方式正确；
钢筋连接方式符合设计要求，连接牢固可靠。

四、检查结果：
检查结果：合格
检查结论：该检验批钢筋加工分项工程质量符合设计及规范要求，可以验收。

检查人员签字：XXX，XXX 日期：XXXX年XX月XX日。

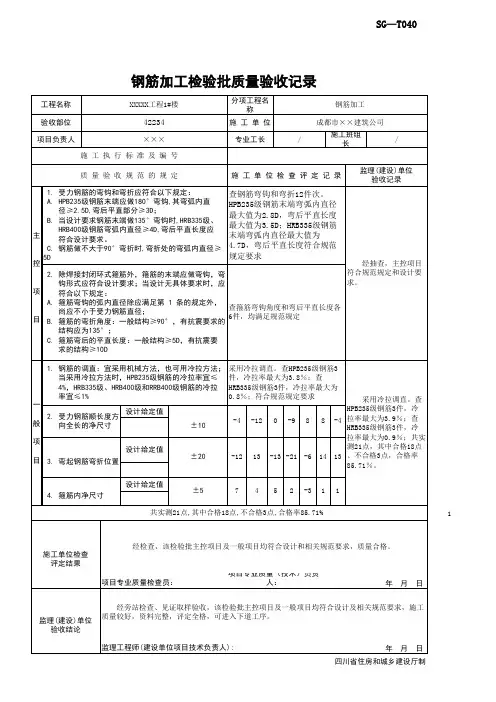

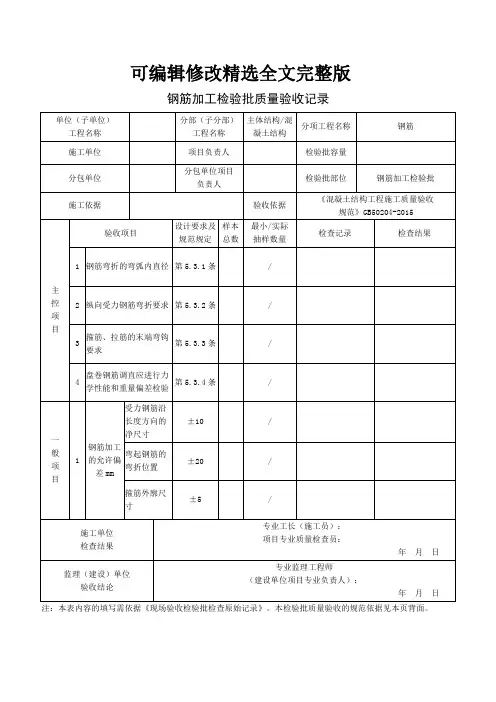

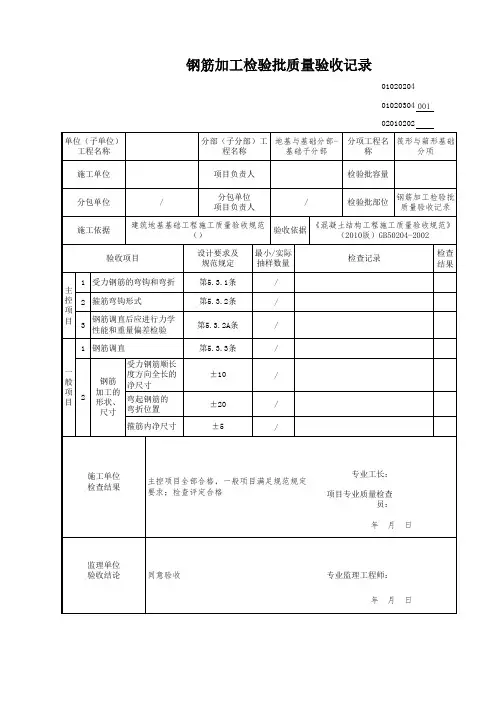

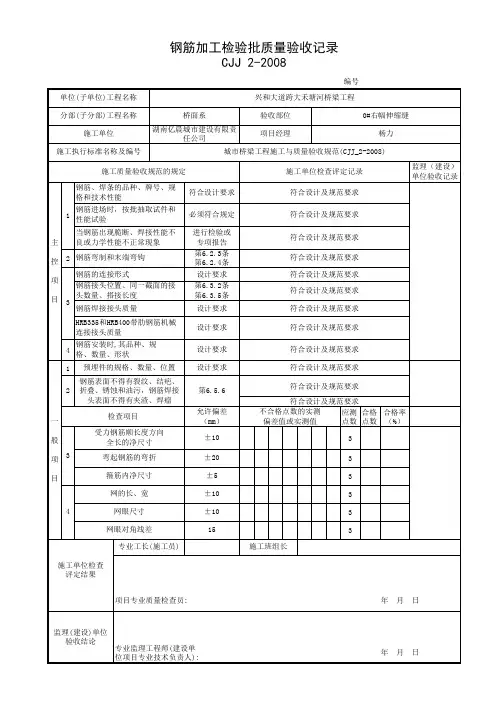

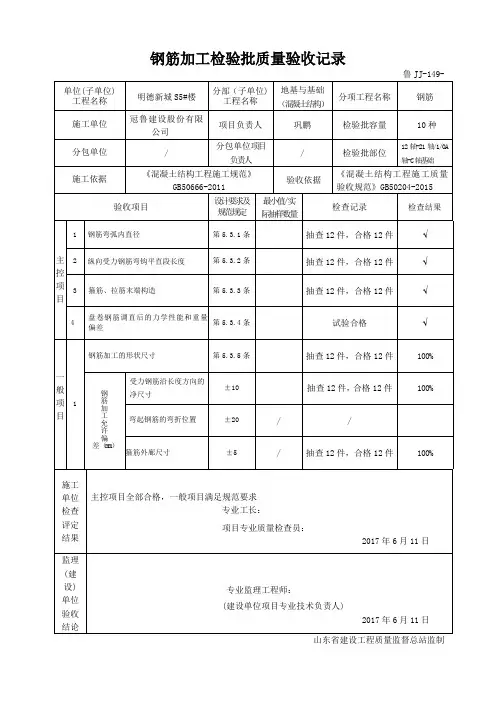

钢筋加工检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《混凝土结构工程施工质量验收规范》GB50204-2015。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分混凝土结构工程采用的材料、构配件、器具及半成品应按进场批次进行检验。

属于同一工程项目且同期施工的多个单位工程，对同一厂家生产的同批材料、构配件、器具及半成品，可统一划分检验批进行验收。

如：钢筋加工，可按工作台班，同规格钢筋、同生产设备、同工艺、每班工作量为一个检验批。

三、GB50204-2015规范摘要主控项目5.3.1 钢筋弯折的弯弧内直径应符合下列规定：1 光圆钢筋，不应小于钢筋直径的2.5倍；2 335MPa级、400MPa级带肋钢筋，不应小于钢筋直径的4倍；3 500MPa级带肋钢筋，当直径为28mm以下时不应小于钢筋直径的6倍，当直径为28mm及以上时不应小于钢筋直径的7倍；4 箍筋弯折处尚不应小于纵向受力钢筋的直径。

检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。

检验方法：尺量。

5.3.2 纵向受力钢筋的弯折后平直段长度应符合设计要求。

光圆钢筋末端作180°弯钩时，弯钩的平直段长度不应小于钢筋直径的3倍。

检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。

检验方法：尺量。

5.3.3 箍筋、拉筋的末端应按设计要求作弯钩，并应符合下列规定：1 对一般结构构件，箍筋弯钩的弯折角度不应小于90°，弯折后平直段长度不应小于箍筋直径的5倍；对有抗震设防要求或设计有专门要求的结构构件，箍筋弯钩的弯折角度不应小于135°，弯折后平直段长度不应小于箍筋直径的10倍；2 圆形箍筋的搭接长度不应小于其受拉锚固长度，且两末端弯钩的弯折角度不应小于135°，弯折后平直段长度对一般结构构件不应小于箍筋直径的5倍，对有抗震设防要求的结构构件不应小于箍筋直径的10倍；3 梁、柱复合箍筋中的单肢箍筋两端弯钩的弯折角度均不应小于135°，弯折后平直段长度应符合本条第1款对箍筋的有关规定。

SG—T040
主 控 项 目 2. 除焊接封闭环式箍筋外，箍筋的末端应做弯钩，弯 钩形式应符合设计要求；当设计无具体要求时，应 符合以下规定：
A. 箍筋弯钩的弧内直径除应满足第 1 条的规定外，
尚应不小于受力钢筋直径； B. 箍筋的弯折角度：一般结构≥90°，有抗震要求的 结构应为135°；
C. 箍筋弯后的平直长度：一般结构≥5D，有抗震要
求的结构≥10D
1. 受力钢筋的弯钩和弯折应符合以下规定：
A. HPB235级钢筋末端应做180°弯钩,其弯弧内直 径≥2.5D,弯后平直部分≥3D；
B. 当设计要求钢筋末端做135°弯钩时,HRB335级、 HRB400级钢筋弯弧内直径≥4D,弯后平直长度应
符合设计要求。

C. 钢筋做不大于90°弯折时,弯折处的弯弧内直径≥5D。

盖板涵盖板钢筋加工与安装检验批质量检验记录(DOC)
一、检验目的
为了保障盖板涵盖板工程施工质量，按照合同要求，进行钢筋加工和安装的检查与验收。

二、检验范围
本次检查的范围为盖板涵盖板钢筋加工和安装质量。

三、检验依据
1.盖板涵盖板工程协议书;
2.盖板涵盖板施工图设计文件;
3.材料进场检验合格证明;
4.国家和行业标准。

四、检验方法
1.钢筋加工检查：对加工钢筋的型号,规格、加工图、钢筋长度等进行
检查，确保符合合同和设计要求；
2.钢筋安装检查：对钢筋焊接、连接、间距、固定等进行检查，确保符
合合同和设计要求；
3.检查记录：对每一项检查内容进行详细记录，记录应包括施工单位名
称、检查时间和结果等。

五、检验记录
排序工程部位检验项目检验结果备注
1 盖板涵钢筋型号、规格合格无
2 盖板涵钢筋加工尺寸合格无
3 盖板涵钢筋连接缝焊接质量合格无
4 盖板涵钢筋连接固定质量合格无
5 盖板涵钢筋间距合格无
6 涵洞盖板钢筋型号、规格合格无
7 涵洞盖板钢筋加工尺寸合格无
8 涵洞盖板钢筋连接缝焊接质量合格无
9 涵洞盖板钢筋连接固定质量合格无
10 涵洞盖板钢筋间距合格无
六、检验
本次盖板涵盖板钢筋加工与安装检验批质量检验记录(DOC)的检查结果表明，涵洞盖板钢筋加工和安装质量符合合同和设计要求，达到了质量检验要求。
