滤波器设计中的零点和极点的选择和分布

实验四 IIR 数字滤波器的设计及网络结构一、实验目的1．了解IIR 数字滤波器的网络结构。

2.掌握模拟滤波器、IIR 数字滤波器的设计原理和步骤。

3．学习编写数字滤波器的设计程序的方法。

二、实验内容数字滤波器：是数字信号处理技术的重要内容。

它的主要功能是对数字信号进行处理，保留数字信号中的有用成分，去除信号中的无用成分。

1．数字滤波器的分类滤波器的种类很多，分类方法也不同。

（1）按处理的信号划分：模拟滤波器、数字滤波器 （2）按频域特性划分；低通、高通、带通、带阻。

（3）按时域特性划分：FIR 、IIR2．IIR 数字滤波器的传递函数及特点数字滤波器是具有一定传输特性的数字信号处理装置。

它的输入和输出均为离散的数字信号，借助数字器件或一定的数值计算方法，对输入信号进行处理，改变输入信号的波形或频谱，达到保留信号中有用成分去除无用成分的目的。

如果加上A/D 、D/A 转换，则可以用于处理模拟信号。

设IIR 滤波器的输入序列为x(n)，则IIR 滤波器的输入序列x(n)与输出序列y(n)之间的关系可以用下面的方程式表示：1()()()M Ni j i j y n b x n i a y n j ===-+-∑∑（5-1）其中，j a 和i b 是滤波器的系数，其中j a 中至少有一个非零。

与之相对应的差分方程为：10111....()()()1....MM NN b b z b z Y z H Z X z a z a z ----++==++ （5-2）由传递函数可以发现无限长单位冲激响应滤波器有如下特点： （1） 单位冲激响应h(n)是无限长的。

（2） 系统传递函数H(z)在有限z 平面上有极点存在。

（3） 结构上存在着输出到输入的反馈，也就是结构上是递归型的。

3．IIR 滤波器的结构IIR 滤波器包括直接型、级联型和并联型三种结构：① 直接型：优点是简单、直观。

但由于系数bm 、a k 与零、极点对应关系不明显，一个bm 或a k 的改变会影响H(z)所有零点或极点的分布，所以一方面，bm 、a k 对滤波器性能的控制关系不直接，调整困难；另一方面，零、极点分布对系数变化的灵敏度高，对有限字长效应敏感，易引起不稳定现象和较大误差。

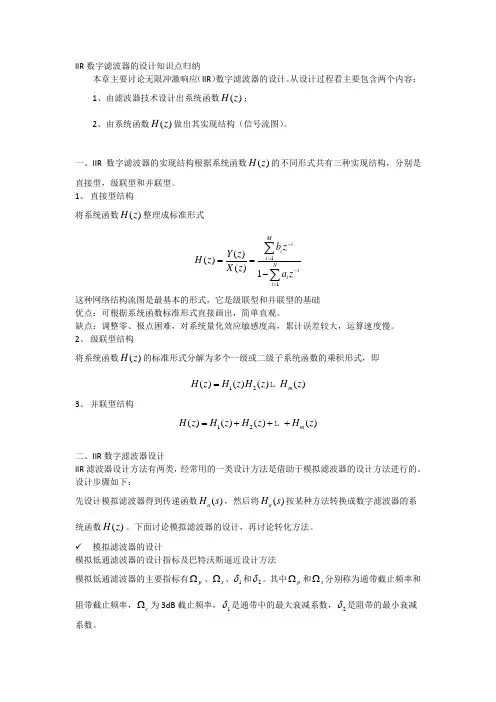

IIR 数字滤波器的设计知识点归纳本章主要讨论无限冲激响应（IIR ）数字滤波器的设计。

从设计过程看主要包含两个内容：1、由滤波器技术设计出系统函数()H z ；2、由系统函数()H z 做出其实现结构（信号流图）。

一、IIR 数字滤波器的实现结构根据系统函数()H z 的不同形式共有三种实现结构，分别是直接型，级联型和并联型。

1、 直接型结构将系统函数()H z 整理成标准形式11()()()1Mii i N ii i b zY z H z X z a z -=-===-∑∑这种网络结构流图是最基本的形式，它是级联型和并联型的基础 优点：可根据系统函数标准形式直接画出，简单直观。

缺点：调整零、极点困难，对系统量化效应敏感度高，累计误差较大，运算速度慢。

2、 级联型结构将系统函数()H z 的标准形式分解为多个一级或二级子系统函数的乘积形式，即12()()()()m H z H z H z H z =3、 并联型结构12()()()()m H z H z H z H z =+++二、IIR 数字滤波器设计 IIR 滤波器设计方法有两类，经常用的一类设计方法是借助于模拟滤波器的设计方法进行的。

设计步骤如下：先设计模拟滤波器得到传递函数()a H s ，然后将()a H s 按某种方法转换成数字滤波器的系统函数()H z 。

下面讨论模拟滤波器的设计，再讨论转化方法。

模拟滤波器的设计模拟低通滤波器的设计指标及巴特沃斯逼近设计方法模拟低通滤波器的主要指标有p Ω、s Ω、1δ和2δ。

其中p Ω和s Ω分别称为通带截止频率和阻带截止频率，c Ω为3dB 截止频率，1δ是通带中的最大衰减系数，2δ是阻带的最小衰减系数。

2110lg |()|a p H j δ=-Ω2210lg |()|a s H j δ=-Ω巴特沃斯低通滤波器的幅度平方函数2|()|a H j Ω用下式表示221|()|1()a NcH j Ω=Ω+Ω 巴特沃斯找到了一种逼近滤波器幅度平方的方法而闻名。

滤波器零点极点和单位圆1.引言1.1 概述在滤波器设计和信号处理领域中，零点和极点是非常重要的概念。

它们是描述滤波器频率响应和滤波器性能的关键参数。

零点和极点的分布直接影响着滤波器的幅频特性、相频特性以及相位延迟等方面的表现。

因此，深入理解和掌握零点和极点的定义、特点以及对滤波器性能的影响非常重要。

零点，顾名思义，是指滤波器的频率响应函数在某些频率上为零的点。

也就是说，当信号的频率达到零点时，滤波器不对该频率的信号进行响应，从而实现了信号的抑制或者消除。

零点可以在复平面上表示为一个点，其位置和数量多样化。

不同的零点分布方式将产生不同的滤波器特性。

与零点相对的是极点，极点指的是滤波器的频率响应函数在某些频率上发散的点。

极点是滤波器最重要的特性之一，它们决定了滤波器的幅频特性、相频特性以及相位延迟等。

极点可以分布在复平面的任意位置，并且可以是实数或者复数。

在本文中，我们将重点讨论单位圆在滤波器中的应用。

单位圆是代表单位频率的一个圆，它在复平面上的位置为半径为1的圆周。

单位圆的内部和外部分别代表了滤波器对低频和高频信号的响应。

单位圆上的点将直接决定了滤波器的频率响应，因此对于滤波器的设计和性能评估来说，单位圆是一个关键参考标准。

最后，我们还将探讨零点和极点对于滤波器性能的影响。

零点和极点的位置、数量以及分布方式将直接影响滤波器的频率响应特性。

通过合理的选取和调整零点和极点，可以实现不同的滤波器响应，如低通、高通、带通和带阻等。

因此，深入理解和掌握零点和极点对滤波器性能的影响将对滤波器设计和应用产生重要的指导作用。

在接下来的章节中，我们将详细阐述滤波器概念和作用，零点和极点的定义和特点，以及单位圆在滤波器中的应用。

我们还将通过具体的案例和实例，展示零点和极点对滤波器性能的影响。

这将有助于读者更好地理解和应用滤波器零点极点理论。

1.2文章结构文章结构部分的内容应该包括对整篇文章的组织和结构进行介绍。

以下是一个参考的内容：文章结构：本文主要分为引言、正文和结论三个部分。

滤波器设计中的滤波器阻带和通带的零点和极点位置分析在滤波器设计中，滤波器的阻带和通带是两个重要的概念。

阻带是指滤波器在频率范围内对信号进行衰减的区域，而通带则是指滤波器在频率范围内对信号进行通过的区域。

为了理解滤波器的性能和工作原理，了解阻带和通带中的零点和极点位置是至关重要的。

一、零点和极点的概念在滤波器设计中，零点和极点是描述滤波器特性的重要参数。

零点（Zero）是指滤波器频率响应函数中使得函数值为零的点，极点（Pole）则是指滤波器频率响应函数中使得函数值趋于无穷大的点。

零点和极点位置的分布直接决定了滤波器的特性。

二、阻带和通带的零点和极点位置分析1. 零点和极点位置对通带的影响通带的设计是为了使得滤波器在该频率范围内对信号进行传输而非衰减。

对于理想的滤波器而言，通带内的频率响应函数值始终为1，因此在通带内不存在零点和极点。

2. 零点和极点位置对阻带的影响阻带的设计是为了使滤波器在该频率范围内对信号进行衰减。

在阻带内，滤波器的频率响应函数逐渐趋近于零。

a. 零点位置对阻带的影响在阻带中，零点的位置对滤波器的衰减特性有着直接的影响。

当零点位置位于阻带范围内时，可以有效地抵消频率响应函数的分母项，使得滤波器的衰减更加明显。

因此，合理选择零点位置可以改善滤波器的衰减性能。

b. 极点位置对阻带的影响极点位置也对滤波器的衰减特性有一定的影响。

当极点位置位于阻带范围内时，会导致频率响应函数的分母项出现零点，从而使得滤波器的衰减性能减弱。

因此，在设计阻带时应尽量避免极点位置位于阻带范围内。

三、总结滤波器的阻带和通带零点和极点位置的分析对于滤波器设计具有重要的指导意义。

合理选择零点和极点的位置可以改善滤波器的性能，使其更好地满足实际需求。

因此，在滤波器设计过程中，需要仔细分析滤波器的阻带和通带，以确定零点和极点的位置，并据此进行优化设计。

通过对滤波器的阻带和通带的零点和极点位置的分析，可以更好地理解滤波器的工作原理，为滤波器设计提供有效的参考依据。

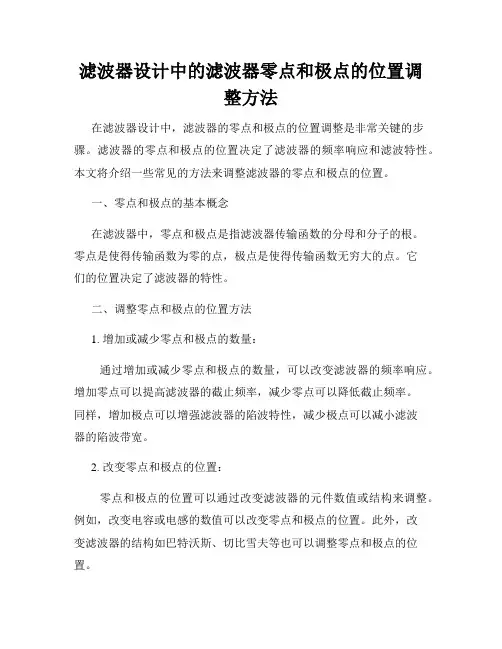

滤波器设计中的滤波器零点和极点的位置调整方法在滤波器设计中，滤波器的零点和极点的位置调整是非常关键的步骤。

滤波器的零点和极点的位置决定了滤波器的频率响应和滤波特性。

本文将介绍一些常见的方法来调整滤波器的零点和极点的位置。

一、零点和极点的基本概念在滤波器中，零点和极点是指滤波器传输函数的分母和分子的根。

零点是使得传输函数为零的点，极点是使得传输函数无穷大的点。

它们的位置决定了滤波器的特性。

二、调整零点和极点的位置方法1. 增加或减少零点和极点的数量：通过增加或减少零点和极点的数量，可以改变滤波器的频率响应。

增加零点可以提高滤波器的截止频率，减少零点可以降低截止频率。

同样，增加极点可以增强滤波器的陷波特性，减少极点可以减小滤波器的陷波带宽。

2. 改变零点和极点的位置：零点和极点的位置可以通过改变滤波器的元件数值或结构来调整。

例如，改变电容或电感的数值可以改变零点和极点的位置。

此外，改变滤波器的结构如巴特沃斯、切比雪夫等也可以调整零点和极点的位置。

3. 使用陷波器或带通滤波器：陷波器和带通滤波器可以在滤波器的频率响应中引入额外的零点和极点。

通过调整陷波器或带通滤波器的参数，可以达到对滤波器的零点和极点进行精细调节的目的。

4. 调整阻抗匹配网络：在滤波器设计中，常常使用阻抗匹配网络来调整滤波器的零点和极点的位置。

通过选择适当的阻抗和电容值，可以使得滤波器的传输函数达到所需的频率响应。

总结：滤波器设计中的滤波器零点和极点的位置调整方法包括增加或减少零点和极点的数量，改变零点和极点的位置，使用陷波器或带通滤波器，以及调整阻抗匹配网络等方法。

这些调整方法可以根据具体的滤波器设计需求来灵活运用，实现滤波器的理想频率响应和滤波特性。

在实际应用中，工程师们可以根据具体设计要求选择适当的方法，以得到满足要求的滤波器性能。

切比雪夫滤波器结构1.引言1.1 概述切比雪夫滤波器是一种常用的数字滤波器，它以俄罗斯数学家彼得·勃列兹尼卡诺夫（Peter Chebyshev）的名字命名。

切比雪夫滤波器的设计基于切比雪夫多项式，具有一些独特的特点和优势。

切比雪夫滤波器本质上是一种频率选择性滤波器，用于在数字信号处理中滤除指定频率范围的噪声或干扰。

与其他滤波器相比，切比雪夫滤波器在频率响应方面具有更强的灵活性和自由度。

它可以实现对特定频率信号的很好衰减，同时保持较为平坦的通带响应。

该滤波器的设计主要基于两个关键因素：过渡带宽和阻带衰减。

过渡带宽是指从通带到阻带的过渡区域，而阻带衰减则是指在阻带内信号的衰减量。

切比雪夫滤波器的结构特点在于其衰减特性可调节，可以根据特定需求选择不同的阻带衰减量。

这使得切比雪夫滤波器在一些应用场景中具有较大的优势，例如在语音和音频处理中，可以有效滤除噪声，提高信号质量。

此外，切比雪夫滤波器还具有一些其他优点，如具有较为紧凑的滤波器结构、较低的实现成本和较高的运算速度等。

这使得它在实际工程中得到了广泛应用。

总之，切比雪夫滤波器是一种功能强大且灵活的数字滤波器。

通过调节其阻带衰减量，可以根据具体需求实现不同的滤波效果。

在各种应用领域中，切比雪夫滤波器都具有重要的作用，并具有广阔的应用前景。

1.2文章结构1.2 文章结构本文将按照以下结构进行论述切比雪夫滤波器的结构和特点：1.2.1 引言在引言部分，将对切比雪夫滤波器进行概述，介绍其在信号处理领域的应用背景，以及本文对切比雪夫滤波器结构的研究目的。

1.2.2 切比雪夫滤波器的定义和原理在本节中，将详细介绍切比雪夫滤波器的定义和原理。

首先解释什么是切比雪夫滤波器，其基本工作原理，并讨论切比雪夫滤波器相对于其他类型滤波器的优势和适用场景。

1.2.3 切比雪夫滤波器的结构和特点该部分将重点介绍切比雪夫滤波器的结构和特点。

首先详细描述切比雪夫滤波器的不同组成部分，例如传输函数、零极点分布等。

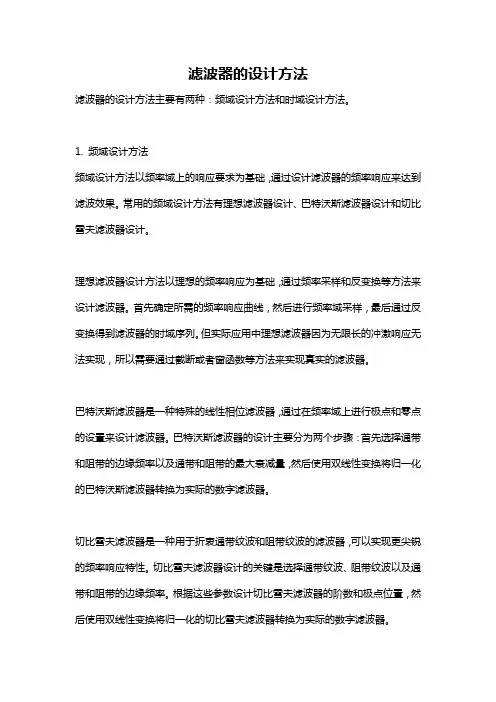

滤波器的设计方法滤波器的设计方法主要有两种：频域设计方法和时域设计方法。

1. 频域设计方法频域设计方法以频率域上的响应要求为基础，通过设计滤波器的频率响应来达到滤波效果。

常用的频域设计方法有理想滤波器设计、巴特沃斯滤波器设计和切比雪夫滤波器设计。

理想滤波器设计方法以理想的频率响应为基础，通过频率采样和反变换等方法来设计滤波器。

首先确定所需的频率响应曲线，然后进行频率域采样，最后通过反变换得到滤波器的时域序列。

但实际应用中理想滤波器因为无限长的冲激响应无法实现，所以需要通过截断或者窗函数等方法来实现真实的滤波器。

巴特沃斯滤波器是一种特殊的线性相位滤波器，通过在频率域上进行极点和零点的设置来设计滤波器。

巴特沃斯滤波器的设计主要分为两个步骤：首先选择通带和阻带的边缘频率以及通带和阻带的最大衰减量，然后使用双线性变换将归一化的巴特沃斯滤波器转换为实际的数字滤波器。

切比雪夫滤波器是一种用于折衷通带纹波和阻带纹波的滤波器，可以实现更尖锐的频率响应特性。

切比雪夫滤波器设计的关键是选择通带纹波、阻带纹波以及通带和阻带的边缘频率。

根据这些参数设计切比雪夫滤波器的阶数和极点位置，然后使用双线性变换将归一化的切比雪夫滤波器转换为实际的数字滤波器。

2. 时域设计方法时域设计方法以滤波器的时域响应要求为基础，通过对滤波器的脉冲响应进行设计。

时域设计方法常用的有窗函数设计和频率抽样设计。

窗函数设计方法常用于有限长度的滤波器设计。

首先根据所需的脉冲响应特性选择一个窗函数，然后将窗函数和理想滤波器的脉冲响应进行卷积，得到设计滤波器的时域序列。

常用的窗函数有矩形窗、汉宁窗、汉明窗等。

频率抽样设计方法是时域设计方法的一种变种，通过采样一组频率响应曲线来设计滤波器。

首先选择一组抽样频率和相应的理想频率响应值，然后通过傅里叶变换和反变换将频率响应转换为时域脉冲响应序列。

最后通过插值等方法得到滤波器的离散时间序列。

综上所述，滤波器的设计方法包括频域设计方法和时域设计方法。

滤波器设计中的滤波器阻带和通带的零点和极点的选择和分布分析在滤波器设计中，滤波器的阻带和通带是关键要素，它们决定了滤波器的性能和功能。

在本文中，我们将讨论滤波器阻带和通带的零点和极点的选择和分布分析。

一、阻带和通带的概念在滤波器设计中，阻带是指滤波器在特定频率范围内对信号的衰减区域，通带则是指滤波器在特定频率范围内对信号的传递区域。

二、零点和极点的概念在滤波器设计中，零点是指滤波器传递函数的分母为零的点，极点则是指滤波器传递函数的分子为零的点。

零点和极点的位置决定了滤波器的频率响应特性。

三、滤波器阻带中的零点和极点选择和分布分析对于滤波器的阻带，我们希望在阻带内实现尽可能大的衰减。

为了实现这一目标，在选择和分布零点和极点时，我们可以采取以下策略：1. 离散零点：选择合适的离散零点位置，以增加滤波器在阻带中的衰减。

离散零点的选择应根据滤波器的具体要求和频率响应特性进行。

2. 极点分布：通过合理分布极点，可以实现对特定频段的衰减增益。

极点分布应根据滤波器的设计目标、频率范围和频率响应特性进行选择。

四、滤波器通带中的零点和极点选择和分布分析对于滤波器的通带，我们希望在通带内实现信号的传递和增益。

为了实现这一目标，在选择和分布零点和极点时，我们可以考虑以下因素：1. 零点位置：选择合适的零点位置，以实现对特定频段的增益和传递。

零点的选择应根据滤波器的设计要求和信号处理需求进行。

2. 极点分布：通过合理分布极点，可以实现对特定频段的增益和衰减。

极点分布应根据滤波器的设计目标、频率范围和频率响应特性进行选择。

五、总结滤波器设计中，滤波器的阻带和通带的零点和极点选择和分布分析对滤波器的性能和功能至关重要。

通过合理选择和分布零点和极点，我们可以实现滤波器对信号的增益、传递和衰减要求。

因此，在滤波器设计过程中，需要根据具体要求和设计目标进行零点和极点的选择和分布分析，以达到滤波器所需的频率响应特性。

通过以上对滤波器设计中滤波器阻带和通带的零点和极点选择和分布分析的讨论，我们了解到了滤波器设计中关键的要素，并对其重要性有了更深入的理解。
