紧螺栓连接强度计算时将螺栓所受的轴向拉力乘以1.3

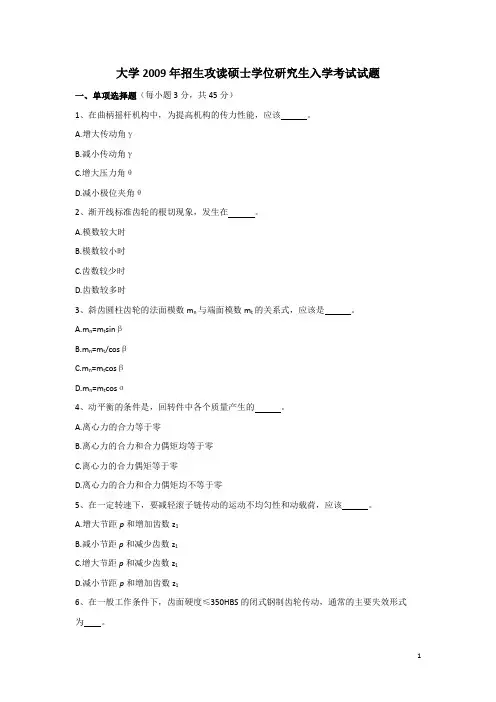

大学2009年招生攻读硕士学位研究生入学考试试题一、单项选择题（每小题3分，共45分）1、在曲柄摇杆机构中，为提高机构的传力性能，应该。

A.增大传动角γB.减小传动角γC.增大压力角θD.减小极位夹角θ2、渐开线标准齿轮的根切现象，发生在。

A.模数较大时B.模数较小时C.齿数较少时D.齿数较多时3、斜齿圆柱齿轮的法面模数m n与端面模数m t的关系式，应该是。

A.m n=m t sinβB.m n=m t/cosβC.m n=m t cosβD.m n=m t cosσ4、动平衡的条件是，回转件中各个质量产生的。

A.离心力的合力等于零B.离心力的合力和合力偶矩均等于零C.离心力的合力偶矩等于零D.离心力的合力和合力偶矩均不等于零5、在一定转速下，要减轻滚子链传动的运动不均匀性和动载荷，应该。

A.增大节距p和增加齿数z1B.减小节距p和减少齿数z1C.增大节距p和减少齿数z1D.减小节距p和增加齿数z16、在一般工作条件下，齿面硬度≤350HBS的闭式钢制齿轮传动，通常的主要失效形式为。

A.轮齿疲劳折断B.齿面疲劳点蚀C.齿面胶合D.齿面塑性变形7、既传递转矩，又传递弯矩的轴称为。

A.心轴B.挠性钢丝轴C.传动轴D.转轴8、用于连接的螺纹才型为三角形，这主要是因为三角形螺纹。

A.牙根强度高，自锁性能好B.传动效率高C.防振性能好D.传动精度高9非液体摩擦滑动轴承设计中，限定压强p≤[p]的目的是。

A.防止因压力过大而发热B.防止润滑油挤出，轴瓦过渡磨损C.防止因摩擦力矩大而起动难D.防止发生胶合10、在滚动轴承的组合设计中，双支点单向固定方式适合于。

A.跨距小，温升小的轴B.跨距小，温升大的轴C.跨距大，温升小的轴D.跨距大，温升大的轴11、普通圆柱蜗杆分度圆直径的计算式是。

A.d1=m a1qB.d1=m n qC.d1=m a1z1D.d1=m n z112、下列类型的联轴器中，能补偿两轴的相对位移及可缓和冲击、吸收振动的是。

1.问：按用途不同，链可分为哪几种？答：传动链、输送链和起重链。

输送链和起重链主要用在运输和起重机械中，而在一般机械传动中，常用的是传动链。

2.问：滚子链的接头型式有哪些？答：当链节数为偶数时，接头处可用开口销或弹簧卡片来固定，一般前者用于大节距，后者用于小节距；当链节数为奇数时，需采用过渡链节。

由于过渡链节的链板要受到附加弯矩的作用，所以在一般情况下最好不用奇数链节。

3.问：齿形链按铰链结构不同可分为哪几种？答：可分为圆销式、轴瓦式、滚柱式三种。

4.问：滚子链传动在何种特殊条件下才能保证其瞬时传动比为常数？答：只有在Z1=Z2（即R1=R2），且传动的中心距恰为节距p的整数倍时（这时β和γ角的变化才会时时相等），传动比才能在全部啮合过程中保持不变，即恒为1。

5.问：链传动在工作时引起动载荷的主要原因是什么？答：一是因为链速和从动链轮角速度周期性变化，从而产生了附加的动载荷。

二是链沿垂直方向分速度v'也作周期性的变化使链产生横向振动。

三是当链节进入链轮的瞬间，链节和链轮以一定的相对速度相啮合，从而使链和轮齿受到冲击并产生附加的动载荷。

四是若链张紧不好，链条松弛。

6.问：链在传动中的主要作用力有哪些？答：主要有：工作拉力F1，离心拉力Fe，垂度拉力Ff。

7.问：链传动的可能失效形式可能有哪些？答：1）铰链元件由于疲劳强度不足而破坏；2）因铰链销轴磨损使链节距过度伸长，从而破坏正确啮合和造成脱链现象；3）润滑不当或转速过高时，销轴和套筒表面发生胶合破坏；4）经常起动、反转、制动的链传动，由于过载造成冲击破断；5）低速重载的链传动发生静拉断。

8.问：为什么小链轮齿数不宜过多或过少？答：小链轮齿数传动的平稳性和使用寿命有较大的影响。

齿数少可减小外廓尺寸，但齿数过少，将会导致：1）传动的不均匀性和动载荷增大；2）链条进入和退出啮合时，链节间的相对转角增大，使铰链的磨损加剧；3）链传动的圆周力增大，从而加速了链条和链轮的损坏。

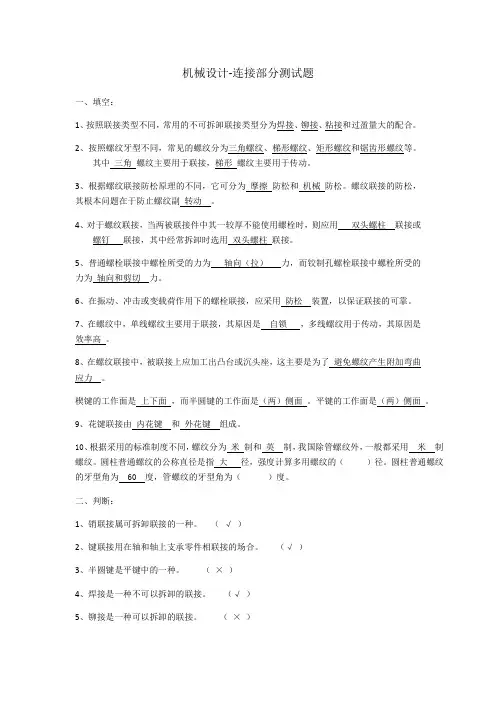

机械设计-连接部分测试题一、填空：1、按照联接类型不同，常用的不可拆卸联接类型分为焊接、铆接、粘接和过盈量大的配合。

2、按照螺纹牙型不同，常见的螺纹分为三角螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹等。

其中三角螺纹主要用于联接，梯形螺纹主要用于传动。

3、根据螺纹联接防松原理的不同，它可分为摩擦防松和机械防松。

螺纹联接的防松，其根本问题在于防止螺纹副转动。

4、对于螺纹联接，当两被联接件中其一较厚不能使用螺栓时，则应用双头螺柱联接或螺钉联接，其中经常拆卸时选用双头螺柱联接。

5、普通螺栓联接中螺栓所受的力为轴向（拉）力，而铰制孔螺栓联接中螺栓所受的力为轴向和剪切力。

6、在振动、冲击或变载荷作用下的螺栓联接，应采用防松装置，以保证联接的可靠。

7、在螺纹中，单线螺纹主要用于联接，其原因是自锁，多线螺纹用于传动，其原因是效率高。

8、在螺纹联接中，被联接上应加工出凸台或沉头座，这主要是为了避免螺纹产生附加弯曲应力。

楔键的工作面是上下面，而半圆键的工作面是（两）侧面。

平键的工作面是（两）侧面。

9、花键联接由内花键和外花键组成。

10、根据采用的标准制度不同，螺纹分为米制和英制，我国除管螺纹外，一般都采用米制螺纹。

圆柱普通螺纹的公称直径是指大径，强度计算多用螺纹的（）径。

圆柱普通螺纹的牙型角为 60 度，管螺纹的牙型角为（）度。

二、判断：1、销联接属可拆卸联接的一种。

（√）2、键联接用在轴和轴上支承零件相联接的场合。

（√）3、半圆键是平键中的一种。

（×）4、焊接是一种不可以拆卸的联接。

（√）5、铆接是一种可以拆卸的联接。

（×）一般联接多用细牙螺纹。

（×）6、圆柱普通螺纹的公称直径就是螺纹的最大直径。

（√）7、管螺纹是用于管件联接的一种螺纹。

（√）8、三角形螺纹主要用于传动。

（×）9、梯形螺纹主要用于联接。

（×）10、金属切削机床上丝杠的螺纹通常都是采用三角螺纹。

（×）11、双头螺柱联接适用于被联接件厚度不大的联接。

南京理工2006年复试试题单项选择：1.单向回转工作平稳的转轴，设计计算时其弯曲应力的性质应按来考虑。

a.对称循环变应力b.脉动循环变应力c.静应力2.当其他条件相同时，零件的尺寸越大，零件内部缺陷对疲劳强度的不良影响a.越不明显b.没有变化c.越显著3.在压力较小时（<10MPa）,润滑油的粘度随着压力的增高而a.变小b.不变c.加大4.紧螺栓联接强度计算时，螺栓所受轴向拉力乘以1.3，是a.防止松脱b.保证足够的预紧力c.计入扭转剪应力d.更保险和安全5.导向平键固定于a.轴槽上b.轮毂上c.轮毂端面d.轴端6.以下哪一点不属于花键的优点a.被联接件的强度削弱少b.轴毂压力分布均匀c.轴上零件与轴的对中性好d.不需专门的加工设备，成本低7.矩形花键的定心方式a.内径定心b.外径定心c.齿侧定心d.齿形定心8.由于带具有弹性滑动的特性，所以实际传动比要理论传动比a.大于b.小于c.等于d.因为弹性滑动量是瞬时变化的，所以不能确定9.为了保证V带的两侧面与带轮轮槽的两侧面接触，一般采用以下哪个措施？a．将带的张紧力增加大约20% b.带轮轮槽的两侧面夹角小于带的两侧面夹角c.在带的外侧加张紧轮d..带轮轮槽的两侧面夹角大于带的两侧面夹角10.为了降低链传动的动载荷，在其他参数不变的情况下，适宜采用以下哪个措施？a.较少的链轮齿数和较小的链节距b.较多的链轮齿数和较小的链节距c.较少的链轮齿数和较大的链节距d.较多的链轮齿数和较大的链节距11.对于硬度小于350HBS的闭式齿轮传动，采用同牌号的钢材制造时，下列采用的热处理方法哪个是正确的？a.小齿轮淬火，大齿轮调质b.小齿轮淬火，大齿轮正火c.小齿轮调质，大齿轮正火d.小齿轮正火，大齿轮调质12.闭式硬齿面齿轮传动最常见的失效形式为a.齿面塑性变形b.轮齿疲劳折断c.齿面胶合d.齿面点蚀13.一对标准圆柱齿轮传动，已知Z1=20，Z2=60，它们的齿形系数YF1和YF2之间的关系为a.YF1<YF2b.YF1=YF2c.YF1>YF214.蜗杆主动时，为提高蜗杆的传动效率，可采取的措施为a.增加蜗杆头数Z1b.增加蜗轮齿数c.增加蜗杆特性系数q=d/md.增加蜗杆模数m15.蜗杆传动的油温一般不应超过℃a.30b.50c.80d.12016.为了提高轴的刚度，一般采用的措施是a.用合金钢代替碳钢b.增大轴的直径c.表面强化处理d.采用降低应力集中的结构措施17.流体动压轴承的最小油膜厚度受到下列哪个因素的限制a.轴颈和轴瓦表面的加工不平度b.轴瓦材料c.润滑油粘度d.轴承孔径18.某支承承受有径向力和较大的轴向力，并且冲击、振动较大，最好选用下列哪类轴承a.深沟球轴承b.圆柱滚子轴承c.角接触球轴承d.圆锥滚子轴承19.按基本额定动载荷选定的滚动轴承，在预定使用期限内其破坏概率为a.1%b.5%c.10%d.50%20.计算弯矩公式Mca=√M²+(αT)²中，对于对称循环变化的扭矩，α取值为a.1b.看不清楚c.看不清楚d.0.321.齿轮传动中引起动载荷和冲击振动的根本原因是a.齿向误差和周节误差b.基节误差与齿形误差c.中心距误差与齿顶圆误差d.齿向误差22.某滚动轴承的代号为36320，它的内径是a.50b.10c.100d.31023.键的剖面尺寸通常根据按标准选取a.传递扭矩大小b.功率大小c.轴的直径24.受轴向变载荷的紧螺栓联接的螺栓应力状态属于的单向稳定变应力a.变应力的循环特性不变b.平均应力保持不变c.最小应力为常数25.在边界润滑中，物理吸附膜与化学吸附膜比较，更适用于a.常温、轻载、低速b.中等载荷、速度及温度c.重载、高速、高温26.选择V带的型号是根据a.传递功率b.转速c.计算功率和转速d.小带轮直径27.在载荷具有冲击振动且轴的转速较高，刚度较小时，一般选用a.刚性固定式联轴器b.刚性可移式联轴器c.弹性联轴器d.安全联轴器28.链号为08A的滚子链，其链节距为毫米a.8b.12.7c.16d.25.429.由于多边形效应的影响，滚子链每一瞬间的链速都是变化的，设链水平布置，每一次当链节刚与主动链轮进入啮合的时候，链速a.最大b.最小c.与从动链轮的啮合位置有关，所以不能确定30.以下关于轴承的配合描述中错误的是a.与空心轴相配合的轴承应取较紧的配合b.旋转精度要求较高的时候，应取较松的配合c.载荷方向变动时，不动套圈配合应比转动套圈松一些d.高速、重载或有冲击和振动时，配合应紧一些31.硬齿面的齿轮与软齿面的齿轮相比，其齿向载荷分布系数a.比较大b.比较小c.相同32.配对齿轮的变位系数之和大于零的角度变位齿轮传动，与相对应的标准齿轮相比较，其轮齿的接触疲劳强度a.得到了提高b.被削弱了c.没有变化33.齿轮传动中，通常首先在齿面的部位出现齿面点蚀。

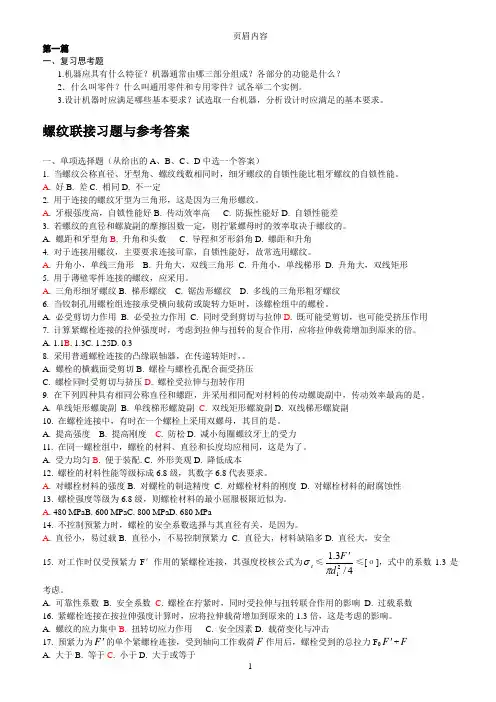

页眉内容1第一篇一、复习思考题1.机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2．什么叫零件？什么叫通用零件和专用零件？试各举二个实例。

3.设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。

螺纹联接习题与参考答案一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1. 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。

A . 好B. 差C. 相同D. 不一定2. 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。

A . 牙根强度高，自锁性能好B. 传动效率高 C. 防振性能好D. 自锁性能差3. 若螺纹的直径和螺旋副的摩擦因数一定，则拧紧螺母时的效率取决于螺纹的。

A. 螺距和牙型角B . 升角和头数 C. 导程和牙形斜角D. 螺距和升角4. 对于连接用螺纹，主要要求连接可靠，自锁性能好，故常选用螺纹。

A . 升角小，单线三角形 B. 升角大，双线三角形 C. 升角小，单线梯形 D. 升角大，双线矩形5. 用于薄壁零件连接的螺纹，应采用。

A . 三角形细牙螺纹B. 梯形螺纹 C. 锯齿形螺纹 D. 多线的三角形粗牙螺纹6. 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。

A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D . 既可能受剪切，也可能受挤压作用7. 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。

A. 1.1B . 1.3C. 1.25D. 0.38. 采用普通螺栓连接的凸缘联轴器，在传递转矩时，。

A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D . 螺栓受拉伸与扭转作用9. 在下列四种具有相同公称直径和螺距，并采用相同配对材料的传动螺旋副中，传动效率最高的是。

A. 单线矩形螺旋副B. 单线梯形螺旋副 C . 双线矩形螺旋副D. 双线梯形螺旋副10. 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是。

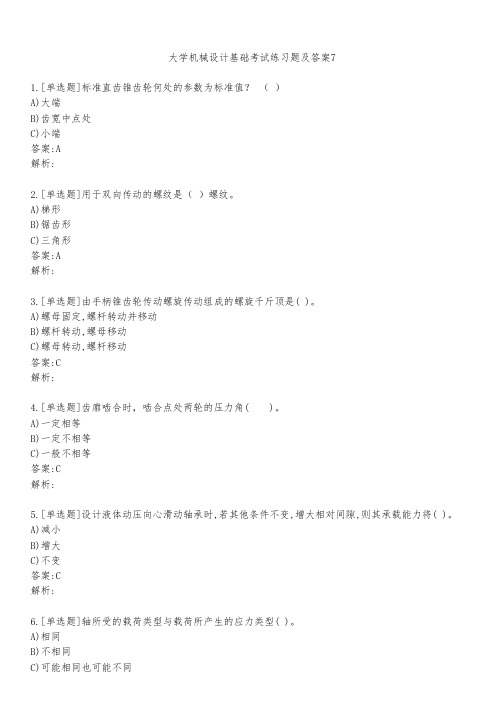

大学机械设计基础考试练习题及答案71.[单选题]标准直齿锥齿轮何处的参数为标准值？ （ ）A)大端B)齿宽中点处C)小端答案:A解析:2.[单选题]用于双向传动的螺纹是（ ）螺纹。

A)梯形B)锯齿形C)三角形答案:A解析:3.[单选题]由手柄锥齿轮传动螺旋传动组成的螺旋千斤顶是( )。

A)螺母固定,螺杆转动并移动B)螺杆转动,螺母移动C)螺母转动,螺杆移动答案:C解析:4.[单选题]齿廓啮合时，啮合点处两轮的压力角( )。

A)一定相等B)一定不相等C)一般不相等答案:C解析:5.[单选题]设计液体动压向心滑动轴承时,若其他条件不变,增大相对间隙,则其承载能力将( )。

A)减小B)增大C)不变答案:C解析:6.[单选题]轴所受的载荷类型与载荷所产生的应力类型( )。

A)相同7.[单选题]不允许角偏差的轴承是( )。

A)深沟球轴承B)滚针轴承C)圆柱滚子轴承答案:B解析:8.[单选题]在正常条件下，滚动轴承的主要失效形式是什么？ （ ）A)工作表面疲劳点蚀B)滚动体碎裂C)滚道磨损答案:A解析:9.[单选题]V带比平带传动能力大的主要原因是什么？ ( )A)V带的强度高B)没有接头C)产生的摩擦力大答案:C解析:10.[单选题]按扭转强度估算转轴轴径时，求出的直径指哪段轴径？ （ ）A)装轴承处的直径B)轴的最小直径C)轴上危险截面处的直径答案:B解析:11.[单选题]为提高蜗杆的刚度应采取的措施是( )。

A)采用高强度合金钢B)提高蜗杆的硬度C)增大蜗杆直径系数q值答案:C解析:12.[单选题]优质碳素钢与普通碳素钢的主要区别在于( )。

A)含有害杂质少13.[单选题]闭式软齿面齿轮传动中,齿轮最可能出现的破坏形式为( )。

A)轮齿折断B)齿面磨料磨损C)齿面疲劳点蚀答案:C解析:14.[单选题]经调质处理的45号钢制轴,验算刚度时发现不足,合理的改进方法是( )。

A)改用合金钢B)改变热处理方法C)加大直径答案:C解析:15.[单选题]摩擦型带传动中,大、小带轮上的弯曲应力间的关系是( )。

一、填空题1、 若一零件的应力循环特性r=+0.5，二a =70N/mm 2，则此时 5为210N/ mm 2，二max 为 280 N/mm 2，-口和为 140 N/mm 2。

2、 材料对称循环弯曲疲劳极限 二i =300N/mm 2，循环基数 N °=106， 寿命指数 m=9，当应力循环次数N=105时，材料的弯曲疲劳极限2<1N =387.5N/mm 。

3、 在变应力工况下，机械零件的损坏将是疲劳断裂，这种损坏的断 面包括光滑区和粗糙区。

4、 机械零件常见的失效形式有整体断裂、过大的残余变形、表面破 坏、正常工作条件的破坏。

5、 螺纹的公称直径是指螺纹的_大径_。

6、 粗牙螺纹的定义是 _同一螺纹公称直径下螺距最大的那种规格的螺纹 。

7、 螺纹的升角是指螺纹 中径处的升角，拧紧螺母时效率公式为n 一 tgWtg 「 6)&在螺纹连接中，当两个被连接件之一太厚，不宜制成通孔、采用 普通螺栓连接时，往往采用螺钉—连接或双头螺柱连接。

9、三角形螺纹主要用于 联接，而矩形、梯形和锯齿形螺纹主要用于 传动。

《机械设计》作业一 姓名班级学号成绩机械设计总论及螺纹连接10、螺纹连接常用的防松方法有摩擦防松、机械防松、破坏防松11、螺纹连接的拧紧力矩包括克服螺纹副相对转动的阻力矩和螺母与被联接件支承面间的摩擦阻力矩。

12、计算螺栓强度时用螺栓的小径，分析螺纹的受力时用螺栓的中径。

13、仅承受预紧力的是紧螺栓连接强度计算时，螺栓危险截面上有拉伸和扭转载荷联合作用。

因此，在截面上有拉应力和剪应力。

14、采用经机械加工制成的凸台或沉头座孔做为螺栓与螺母接触的支承面是为了避免螺栓受到偏心载荷。

15、螺栓强度等级标记6.6级，6 6 10=360MPa表示材料的屈服强度；螺母强度等级标记8级，8 100=800MPa S示材料的抗拉强度。

16、对于重要的联接不宜用小于M12-M16的螺栓主要是因为避免预紧时拧断螺栓。

第八章 机械设计概述一、判断题（正确 T ，错误 F ）1. 强度是指零件抵抗整体断裂、表面接触疲劳及塑性变形的能力。

强度准则是零件设计中最基本的准则。

（ ）2. 变应力只能由变载荷产生。

（ ）3. 两接触的金属表面存在相对运动时，就会由于摩擦而产生磨损，因此磨损总是有害的。

（ ）4. 钢制零件采用热处理办法来提高其刚度是非常有效的。

（ ）5. 使零件具有良好的工艺性，应合理选择毛坯，结构简单合理，规定适当的制造精度和表面粗糙度。

（ ）二、单项选择题1. 循环特性1-=r 时的应力是（ ）。

A 对称循环变应力B 脉动循环变应力C 非对称循环变应力D 静应力2. 外形复杂，结构尺寸大，生产批量大的零件的毛坯宜采用（ ）加工工艺。

A 铸造B 锻造C 焊接D 轧制3. 两个等宽的圆柱体接触，其直径212d d =，弹性模量212E E =，则其接触应力值为（ ）。

A 218σσ= B 214σσ= C 212σσ= D 21σσ=4. 合金钢对应力集中的敏感性比碳钢（ ）。

A 小B 大C 相等D 不一定三、填空题1. 机械零件设计计算的最基本计算准则是_________________________________ 。

2. 机械零件的主要失效形式有 _________、_________、________、__________和__________。

3. 在静应力作用下，塑性材料的极限应力为___________，脆性材料的极限应力为___________。

4. 在静载荷作用下的机械零件，不仅可以产生___________应力，也可能产生___________应力。

5. 零件危险截面处的几何突变、截面尺寸的大小和表面状态等均影响零件的疲劳强度，因此，在机械零件的疲劳强度计算中，引入了________________、________________和________________来 对材料的疲劳极限加以修正。

螺栓强度计算方法详解螺栓强度计算方法详解（（附公式附公式））
螺栓强度计算是利用公式对螺栓连接强度进行有效计算，确定螺栓的受力状况。

不同的螺栓强度计算的方法和公式也不相同。

下面，世界泵阀网为大家汇总螺栓强度计算方法公式。

以供学习参考。

螺栓强度计算，主要是根据联接的类型、联接的装配情况(是否预紧)和受载状态等条件，确定螺栓的受力;然后按相应的强度条件计算螺栓危险截面的直径(螺纹小径)或校核其强度。

螺栓强度计算：
承载力=强度 x 面积;
螺栓有螺纹，以M24螺栓为例，其横截面面积不是24直径的圆面积，而是353平方毫米，称之为有效面积。

普通螺栓C 级(4.6和4.8级)抗拉强度是170N/平方毫米。

那么承载力就是：170x353=60010N 。

换算一下，1吨相当于1000KG ，相当于10000N ，那么M24螺栓也就是可以承受约6吨的拉力。

紧螺栓强度校核与设计计算式：
松螺栓强度计算：
危险截面拉伸强度条件为：
d1——螺纹小径，mm; F——螺栓承受的轴向工作载荷，N：;[σ]——松螺栓联接的许用应力，N/m㎡。

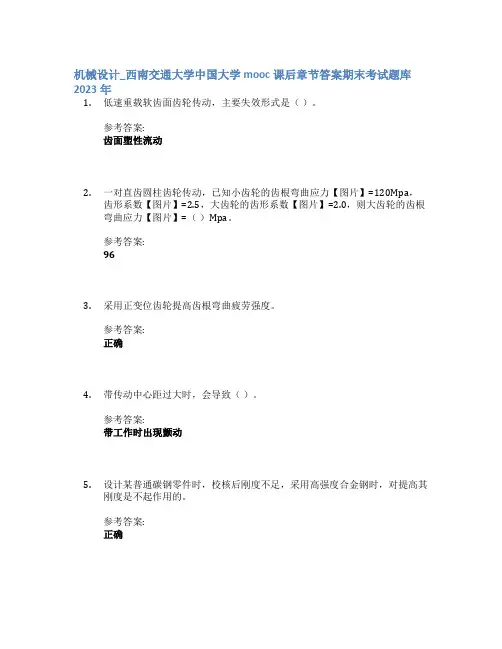

机械设计_西南交通大学中国大学mooc课后章节答案期末考试题库2023年1.低速重载软齿面齿轮传动，主要失效形式是（）。

参考答案:齿面塑性流动2.一对直齿圆柱齿轮传动，已知小齿轮的齿根弯曲应力【图片】=120Mpa，齿形系数【图片】=2.5，大齿轮的齿形系数【图片】=2.0，则大齿轮的齿根弯曲应力【图片】=（）Mpa。

参考答案:963.采用正变位齿轮提高齿根弯曲疲劳强度。

参考答案:正确4.带传动中心距过大时，会导致（）。

参考答案:带工作时出现颤动5.设计某普通碳钢零件时，校核后刚度不足，采用高强度合金钢时，对提高其刚度是不起作用的。

参考答案:正确6.按承载（弯矩符号：M，转矩符号：T）分类，普通火车车轮轴属于转动心轴，工作时仅承受 (请填写符号)( )参考答案:M7.受静载荷的零件中产生的应力称为静应力。

参考答案:错误8.在不严格控制预紧力时，重要连接螺栓的直径不宜小于M12～M16，这是由于。

参考答案:防止拧紧时过载拉断9.某碳钢轴的刚度不足时，采用合金钢代替碳钢，并采用一定的热处理可以提高轴的刚度。

参考答案:错误10.普通平键连接的承载能力通常取决于工作面的挤压强度。

参考答案:正确11.对于一般转速(n>10r/min )的滚动轴承，其主要失效形式是（）参考答案:疲劳点蚀12.滑动轴承计算中，限制pv值是考虑限制轴承的( )。

参考答案:轴承温升13.成对安装的角接触轴承，在轴向载荷作用下，两个轴承一个是“放松”，一个是“压紧”，轴向力合力恒作用于压紧端。

参考答案:正确14.某大型径向滑动轴承，在正常运转情况下处于流体动力润滑状态，但在起动、停车过程中，出现的不完全流体润滑状态在工程上是有切实可行的解决方法。

参考答案:正确15.某零件的σs＝500 MPa，σ-1＝220 MPa，工作应力σm＝300 MPa，σa＝100 MPa，工作点位于塑性安全区，则该零件的安全系数为( )。

参考答案:1.2516.对大直径轴的轴肩圆角处进行喷丸处理，其目的是（）参考答案:降低材料对应力集中17.普通平键和楔键的工作面均为上下两面。

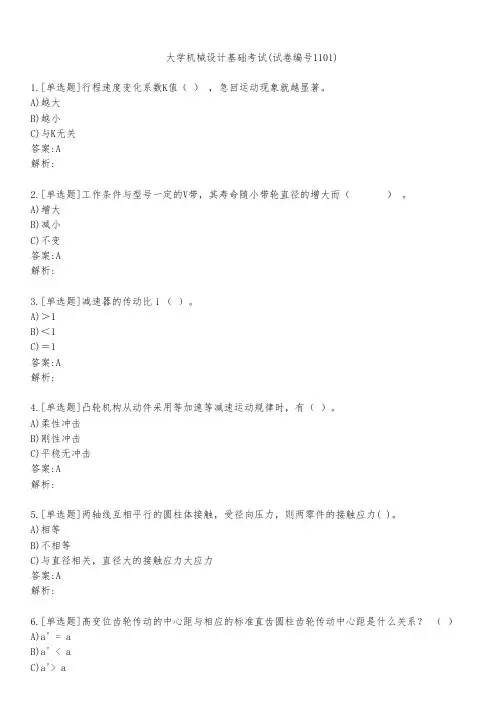

大学机械设计基础考试(试卷编号1101)1.[单选题]行程速度变化系数K值（ ） ，急回运动现象就越显著。

A)越大B)越小C)与K无关答案:A解析:2.[单选题]工作条件与型号一定的V带，其寿命随小带轮直径的增大而（ ） 。

A)增大B)减小C)不变答案:A解析:3.[单选题]减速器的传动比ｉ（ ）。

A)＞1B)＜1C)＝1答案:A解析:4.[单选题]凸轮机构从动件采用等加速等减速运动规律时，有（ ）。

A)柔性冲击B)刚性冲击C)平稳无冲击答案:A解析:5.[单选题]两轴线互相平行的圆柱体接触，受径向压力，则两零件的接触应力( )。

A)相等B)不相等C)与直径相关，直径大的接触应力大应力答案:A解析:6.[单选题]髙变位齿轮传动的中心距与相应的标准直齿圆柱齿轮传动中心距是什么关系？ （ ）A)a' = a7.[单选题]平行四边形机构，无论取哪个构件为机架，都只能得到（ ） 机构。

A)曲柄摇杆B)双曲柄C)双摇杆答案:B解析:8.[单选题]链传动设计中，一般链轮最多齿数限制为zmax=120，是为了（ ）。

A)减小链传动的不均匀性B)减少链节磨损后链从链轮上脱落下来C)限制传动比答案:B解析:9.[单选题]直齿圆柱齿轮减速器，当载荷平稳、转速较高时，应选用哪种轴承？ （ ）A)深沟球轴承B)推力球轴承C)角接触轴承答案:A解析:10.[单选题]在以摇杆为原动件的曲柄摇杆机构中,死点出现在( )位置。

A)曲柄与机架共线B)曲柄与摇杆共线C)曲柄与连杆共线答案:C解析:11.[单选题]生产实践中，一般电动机与减速器的高速级的联接常选用什么类型的联轴器？ （ ）A)凸缘联轴器B)十字滑块联轴器C)弹性套柱销联轴器答案:C解析:12.[单选题]对于渐开线齿轮，啮合线、两基圆的内公切线与 （ ） 是同一条直线。

A)两齿廓接触点的公法线13.[单选题]跨距较大,承受较大径向力,轴的弯曲刚度较低时应选( )。

一、选择题（每小题1分，共10分）1.只受预紧力作用的螺栓连接，在强度计算时，将所受的拉力（预紧力）乘以1.3，就可按拉伸强度计算，这是由于⎽⎽C⎽⎽。

A）安全可靠B）保证足够的预紧力C）考虑扭剪应力D）防止松脱2.为了提高蜗杆传动效率，，在润滑良好条件下，最有效的是采用哪种方法？⎽B⎽⎽⎽。

A）单头蜗杆B）多头蜗杆C）大直径系数蜗杆D）提高蜗杆转速3.当轴作单向回转时，若键位于轴上方，平键工作面在键的⎽⎽D⎽⎽。

A）上下两面B)上表面或下表面C）一侧面D）两侧面4.同种型号材质的单根V带所能传递的功率，主要取决于⎽D⎽⎽⎽。

A）传动比B）中心距a和带长L d C）小轮包角α1D）小轮直径D1和带速v5.在蜗杆传动中，对于滑动速度v1≥3 m/s的重要传动，应采用⎽B⎽⎽⎽做蜗轮齿圈材料。

A）ZCuSn10P1 B）HT200 C)45钢调质D）20CrMnTi渗碳淬火6.齿轮传动引起附加动载荷和冲击振动的根本原因是⎽E⎽⎽⎽。

A）齿面误差B）周节误差C）基节误差D）中心距误差E）以上都不是7.直齿圆锥齿轮的强度计算是以⎽A⎽⎽⎽为计算依据的。

A)大端当量圆柱齿轮B）平均分度圆柱齿轮C）平均分度圆处的当量圆柱齿轮8.为提高齿轮传动的抗点蚀能力，有人提出下列几种方法，你认为正确的是哪几种⎽⎽⎽⎽⎽C⎽⎽⎽⎽⎽⎽⎽？A）采用闭式传动B）加大中心距C）提高齿面硬度D）减少齿数，加大模数9.按基本额定动负荷选定的滚动轴承，在预定使用期限内其破坏率最大为⎽⎽⎽C⎽⎽⎽⎽⎽。

A．1% B．5% C．10% D．50%10.根据轴的承载情况， A 的轴称为转轴。

A．既承受弯矩又承受转矩B．只承受弯矩不承受转矩C．只承受转矩不承受弯矩D．承受较大轴向载荷一、选择题（共30分、每小题2分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（ C ）。

A、链传动只用来传递较小功率B、链速较高，在传递相同功率时圆周力小C、链传动是啮合传动，无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（ C ）。

机械设计作业集（答案）第五章螺纹一、简答题1.相同公称直径的细牙螺纹和粗牙螺纹有何区别?答普通三角螺纹的牙型角为60 º，又分为粗牙螺纹和细牙螺纹，粗牙螺纹用于—般连接，细牙螺纹在相同公称直径时，螺距小、螺纹深度浅、导程和升角也小，自锁性能好，适合用于薄壁零件和微调装置。

细牙螺纹的自锁性能好，抗振动防松的能力强，但由于螺纹牙深度浅，承受较大拉力的能力比粗牙螺纹差。

2.螺栓、双头螺柱、紧定螺钉连接在应用上有何不同?答(1)普通螺栓连接：被连接件不太厚，螺杆带钉头，通孔不带螺纹，螺杆穿过通孔与螺母配合使用。

装配后孔与杆间有间隙，并在工作中不许消失，结构简单，装拆方便，可多个装拆，应用较广。

(2)精密螺栓（铰制孔螺栓）连接：装配间无间隙，主要承受横向载荷，也可作定位用，采用基孔制配合铰制扎螺栓连接。

(3)双头螺柱连接：螺杆两端无钉头，但均有螺纹，装配时一端旋入被连接件，另一端配以螺母，适于常拆卸而被连接件之一较厚时。

装拆时只需拆螺母，而不将双头螺栓从被连接件中拧出。

(4)螺钉连接：适于被连接件之一较厚(上带螺纹孔)、不需经常装拆、受载较小的情况。

一端有螺钉头、不需螺母。

(5)紧定螺钉连接：拧入后，利用杆末端顶住另一零件表面或旋入零件相应的缺口中以固定零件的相对位置。

可传递不大的轴向力或扭矩。

3.为什么多数螺纹连接都要求拧紧?预紧的目的是什么？答绝大多数螺纹连接在装配前都必须拧紧，使连接在承受工作载荷之前，预先受到力的作用。

这个预先加的作蝴用力称为顶紧JJ力。

预紧的目的在于增强连接的紧密性和可靠性，以防止被连接件在受力后出现松动、缝隙或发生滑移。

4.连接用螺纹已经满足自锁条件，为什么在很多连接中还要采取防松措施?答; 对于一般单线螺纹，螺旋升角小于螺旋副的当量摩擦角，本身能满足自锁条件，但是在冲击、振动或变载荷作用下，螺旋副摩擦力可能减小或瞬时消失，多次反复作用后，就可能松脱。

另外，在温度大幅度变化的情况下，反复的热胀冷缩，也会造成松脱。

[例2] 有一轴承托架用4个普通螺栓固连于钢立柱上，托架材料为HT150，许用挤压应力[σ]P=60MPa，螺栓材料强度级别6.8级，许用安全系数[s]=4，接合面间摩擦系数f=0.15，可靠性系数K S=1.2，螺栓相对刚度2.0211=+CCC，载荷P=6000N，尺寸如例图2.5所示，设计此螺栓组连接。

[解]1．螺栓组受力分析如例图2．5所示，载荷p可分解为：横向载荷P y=Pcos30°=6000cos30°=5196 N (铅垂向下) 轴向载荷P x=Psin30°= 6000sin30°= 3000 N (水平向右) 倾覆力矩M = P x×180+ P y×420=3000×180+5196×420= 2.722×610N·mm显然该螺栓组连接受横向载荷P y、轴向载荷P x和倾覆力矩M三种简单载荷的共同作用。

(1)确定受力最大螺栓的轴向工作载荷。

首先确定在轴向载荷P x作用下，每个螺栓受到的轴向工作载荷N PF xP750 430004= ==然后确定在倾覆力矩M的作用下，每个螺栓受到的轴向工作载荷由公式（11-33）P273为显然，上部螺栓受力最大，其轴向工作载荷为F=F P+F M=750+3240=3990 N(2)确定螺栓的预紧力F’。

①由托架不下滑条件计算预紧力F’，该螺栓组连接预紧后，受轴向载荷P x作用时，其接合面间压紧力为剩余预紧力F”，而受倾覆力矩M作用时，其接合面上部压紧力减小，下部压紧力增大，故M对接合面间压紧力的影响可以不考虑。

固此，托架不下滑的条件式为式中 P y ——横向载荷，P y =5196N ；F P ——螺栓所受的由P x 引起的轴向工作载荷，F P =750N ；f ——接合面问摩擦系数，f=0.15；K s ——可靠性系数， K s =1.2；②由接合面不分离条件公式(11-35)p273计算预紧力F ’。

1.机械零件的强度30题1.1有限寿命疲劳极限符号rN σ中，N 表示寿命计算的 B 。

A. 循环基数；B. 循环次数；C. 寿命指数；D. 寿命系数。

1.2绘制a m σσ-坐标中的简化疲劳极限应力线图，绘制此图起码应具备的条件是 C 。

A. 各种循环特性值r 下的实验结果；B. 某一循环特性实验求得的疲劳极限应力rN σ；C. 材料的屈服极限s σ，以及疲劳极限0σ和1-σ；D. 根据理论计算出一系列数据。

1.3形状相同、尺寸一样、工作条件也相同的零件，用 A 制造时则有较大的应力集中系数σk 。

A. 铸铁；B. 低强度钢；C. 高强度合金钢；D. 高强度钢。

1.4两轴线互相干行的圆柱体接触，受径向压力，则两零件的接触应力 A 。

A. 相等；B. 不相等；C. 与直径有关，直径大的接触应力大；D. 无法判断。

1.5机械由于某些原因不能 C 时称为失效。

A. 工作；B. 连续工作；C. 正常工作；D. 负载工作；1.61-σ代表变应力，其脚标-1代表 D 。

A. 1/-=m a σσ；B. 1/-=a m σσ；C. 1/min max -=σσ ；D. 1/min max -=σσ。

1.7两圆柱体接触，其直径212d d =，弹性模量212E E =，长度212b b =，则其接触应力1σ和2σ的关系是 A 。

A. 21σσ=；B. 212σσ=；C. 214σσ=；D. 218σσ=。

1.8对于受循环变应力作用的零件，影响疲劳破坏的主要因素是___C___。

A. 最大应力；B. 平均应力；C. 应力幅；D. 无法判定。

1.9当三个相同零件甲、乙、丙承受的max σ是相同的，但应力的循环特性r 分别+1，0，-1，其中，最易疲劳损伤的零件是_____D____。

A. r=1；B. r=0；C. r=1；D. 一样。

1.10零件表面经淬火、氮化、喷丸、滚子碾压等处理后，其疲劳强度___A____。

,考试作弊将带来严重后果！华南理工大学期末考试2010《机械设计》试卷（B）1. 考前请将密封线内填写清楚；所有答案请直接答在试卷上；．考试形式：闭卷；1分，共10分）只受预紧力作用的螺栓连接，在强度计算时，将所受的拉力（预紧力）乘以1.3，就可按拉伸强度计算，这是由于⎽⎽⎽⎽。

A）安全可靠B）保证足够的预紧力C）考虑扭剪应力D）防止松脱为了提高蜗杆传动效率，，在润滑良好条件下，最有效的是采用哪种方法？⎽⎽⎽⎽。

A）单头蜗杆B）多头蜗杆C）大直径系数蜗杆D）提高蜗杆转速当轴作单向回转时，若键位于轴上方，平键工作面在键的⎽⎽⎽⎽。

A）上下两面B)上表面或下表面C）一侧面D）两侧面同种型号材质的单根V带所能传递的功率，主要取决于⎽⎽⎽⎽。

A）传动比B）中心距a和带长L d C）小轮包角α1D）小轮直径D1和带速v在蜗杆传动中，对于滑动速度v1≥3 m/s的重要传动，应采用⎽⎽⎽⎽做蜗轮齿圈材料。

A）ZCuSn10P1 B）HT200 C)45钢调质D）20CrMnTi渗碳淬火齿轮传动引起附加动载荷和冲击振动的根本原因是⎽⎽⎽⎽。

A）齿面误差B）周节误差C）基节误差D）中心距误差E）以上都不是直齿圆锥齿轮的强度计算是以⎽⎽⎽⎽为计算依据的。

A)大端当量圆柱齿轮B）平均分度圆柱齿轮C）平均分度圆处的当量圆柱齿轮8.为提高齿轮传动的抗点蚀能力，有人提出下列几种方法，你认为正确的是哪几种⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽？A）采用闭式传动B）加大中心距C）提高齿面硬度D）减少齿数，加大模数9.按基本额定动负荷选定的滚动轴承，在预定使用期限内其破坏率最大为⎽⎽⎽⎽⎽⎽⎽⎽。

A．1% B．5% C．10% D．50%10.根据轴的承载情况，的轴称为转轴。

A．既承受弯矩又承受转矩B．只承受弯矩不承受转矩C．只承受转矩不承受弯矩D．承受较大轴向载荷二、填空题（每小题2分，共20分）1.对于重要的螺栓连接，在设计时尽可能不采用小于M12的螺栓，原因是⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽。

第五章螺纹联接和螺旋传动一、选择题5—1螺纹升角书增大，则联接的自锁性_J，传动的效率；牙型角增大，则联接的自锁性_A_，传动的效率_C_。

A、提高B、不变C降低5—2在常用的螺旋传动中，传动效率最高的螺纹是_ D _。

A、三角形螺纹B梯形螺纹C、亦齿形螺纹D、矩形螺纹5—3当两个被联接件之一太厚，不宜制成通孔，且需要经常装拆时，往往采用A 。

—A、双头螺柱联接B、螺栓联接 C 、螺钉联接 D 、紧定螺钉联接5—4螺纹联接防松的根本问题在于_ C_。

A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C防止螺纹副的相对转动D、增加螺纹联接的刚度5—5对顶螺母为—A _防松，开口销为—B_防松，串联钢丝为—B_防松。

A、摩擦B、机械C、不可拆5—6在铰制孔用螺栓联接中，螺栓杆与孔的配合为_B_。

A、间隙配合B、过渡配合C过盈配合5—7在承受横向工作载荷或旋转力矩的普通紧螺栓联接中，螺栓杆_C_作用。

A、受剪切应力B、受拉应力C受扭转切应力和拉应力D既可能只受切应力又可能只受拉应力5—8受横向工作载荷的普通紧螺栓联接中，依靠_A_来承载。

A、接合面间的摩擦力B、螺栓的剪切和挤压C螺栓的剪切和被联接件的挤压5—9受横向工作载荷的普通紧螺栓联接中，螺栓所受的载荷为—B _；受横向工作载荷的铰制孔螺栓联接中，螺栓所受的载荷为_A_;受轴向工作载荷的普通松螺栓联接中，螺栓所受的载荷是_A_ ;受轴向工作载荷的普通紧螺栓联接中，螺栓所受的载荷是—D _。

A、工作载荷B、预紧力C工作载荷+预紧力D工作载荷+残余预紧力E、残余预紧力5—10受轴向工作载荷的普通紧螺栓联接。

假设螺栓的刚度C b与被联接件的刚度G相等，联接的预紧力为F。

，要求受载后接合面不分离，当工作载荷F等于预紧力F o时，则DA 。

联接件分离，联接失效B被联接件即将分离，联接不可靠C联接可靠，但不能再继续加载D联接可靠，只要螺栓强度足够，工作载荷F还可增加到接近预紧力的两倍5—11重要的螺栓联接直径不宜小于M12这是因为C。

承受预紧力和轴向拉伸工作载荷的紧螺栓连接的强度计算下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!预紧力与轴向拉伸工作载荷下的紧螺栓连接强度计算一、引言在机械工程中，螺栓连接是常见的结构连接方式，广泛应用于各种机械设备和结构件的组装。

1. 图1为一刚性联轴器，材料为ZG310-570，用6个8.8级螺栓联接。

已知该联轴器允许的最大转矩为m N T ⋅=16000max ，两个半联轴器间的摩擦系数16.0=f ，载荷平稳。

（1） 若采用普通螺栓联接，安全系数为5.1=S ，可靠性系数为2.1=f K ，求螺栓小径1d 的取值；（2） 若改用铰制孔用螺栓联接，剪切许用应力为[]MPa 256=τ,挤压许用应力为[]MPa P 248=σ，求螺栓直径0d 的取值。

解：（1）螺栓机械性能等级为8.8级，故MPa s 640=σ，MPa B 800=σ，故： []M P a Ss7.4265.1640===σσ 根据联接结合面不产生相对滑移的条件，有：max 2T K DfzmQ f P≥' )(1176473401616.010********.122N fzmD T K Q f P =⨯⨯⨯⨯⨯⨯=≥'[])(363.217.4261176472.52.51mm Q d P=⨯='≥πσπ（2）若改用铰制孔用螺栓联接，单个螺栓所受横向力为： )(15686340610001600022N zD T F s =⨯⨯⨯==按剪切强度设计，得[])(83.825615686440mm F d s=⨯=≥πτπ按挤压强度设计，得[]mm 80.13524815686min 0=⨯=≥L F d P s σ综合两者， mm d 83.80≥2. 某钢制吊架用螺栓组固定在水平刚梁上，螺栓组由四个普通螺栓组成，它们的螺纹直径均为d ，长度为l ，每个螺栓的预紧力均为0F ，螺栓布置形式如图所示。

试问：（1）吊架承受垂直拉力F 时，螺栓组中哪个螺栓承受的载荷最大？为多少？（2）为了保证螺栓组能正常工作，需要满足哪些条件？2．解：（1）如图所示，将外力简化到螺栓组中心，得轴向力F 和翻转力矩FL M ＝，在轴向力F 的作用下，每个螺栓所受的工作拉力为：41F F ='，F F F mb b C C C 01++= 在翻转力矩FL M ＝的作用下，螺栓绕着OO 轴翻转，故螺栓1和3不承受力的作用，而螺栓2和4受到力的作用，经分析，螺栓2受拉，而螺栓4受压，螺栓2所受拉力为：DFLD FL F =⨯=''2/2经分析，螺栓2所承受的载荷最大，为：DFLF F F F +=''+'=4max (2) 受到翻转力矩的作用后，OO 轴右边的螺栓受拉，而左边的螺栓受压，故右边挤压应力减小，而左边挤压应力增大，要保证螺栓组正常工作，则需要满足：右边的最小挤压应力应大于零，即：0min >p σ；而左边的最大挤压应力应小于许用的挤压应力，即[]σσ≤max p 。
