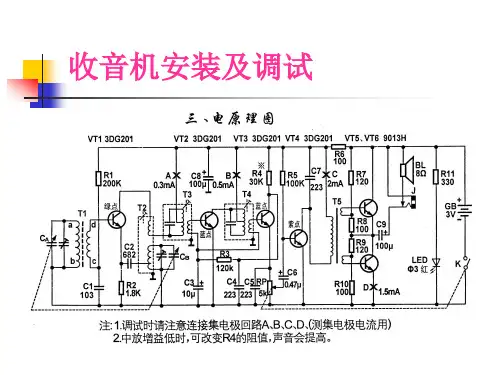

收音机的调试调试步骤：（1）测试静态工作点（2）测试低频放大电路（3）测试中频放大电路（4）测试变频级是否起振（5）调整频率范围（6）三点统调1、静态工作点的测试测量各级集电极静态电流（音量电位器旋至最小）：用万用分别测量A、B、C、D、E5个电流缺口。
如果无电流或与图上所标的值相差较大，则说明那一级有问题：三极管的极性是否接错？中周、电阻是否装错位置？是否虚焊？等等或者：测量各级三极管的基极与发射极之间的直流电压：正常应为0.5~0.7V左右，否则说明那一级有问题。
2、低频测试用信号源输入0.1V、1000Hz的正弦信号到音量电位器的上端，用示波器观察输出电压波形，用扬声器试听，并测量电压放大倍数。
具体步骤与模拟实验相同。
若无输出波形或无声，则说明低放或功放有问题。
3、中频测试一般说来，中频变压器（俗称中周）在出厂时，已调整到465KHz，一般只作微调或不调。
调试方法：用高频信号发生器产生465KHz、调幅度30％、调制信号1000Hz的标准调幅波，用10PF 左右的电容耦合到收音机的输入回路，再用无感起子分别轻轻旋转两个中周的磁芯，反复调节T3、T4 、T5 ，使输出的信号最大（喇叭声音最大）测试方法：来回旋转双联拨盘，收到某一个电台后，用示波器观察各中放级的输出波形和检波级输出波形。
4 测试变频级是否起振（1）用示波器测量变频管发射极有无本振信号：等幅正弦波形。
其频率变化范围为990－2070kHz，以接收525－1605 kHz的电台信号。
（2）手指握住金属起子的金属部分，轻轻敲击振荡回路可变电容定片CB的金属螺帽，若喇叭发出明显的“咔咔”声，则说明起振。
（3）用金属镊子短路可变电容CB，T1管发射极电压有明显变化。
5、调整频率范围使收音机在规定波段内，指针所指出的频率刻度与接收到的电台频率相对应。
用高频信号发生器产生520KHz、调幅度30％、调制信号1000Hz的标准调幅波，用天线辐射出去，将收音机的调谐电容全部旋入（调到容量最大），用无感起子轻轻旋转振荡线圈的磁芯，使收音机的声音最大。
收音机的安装与收音机的调试方法收音机的基本工作原理1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路。
集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。

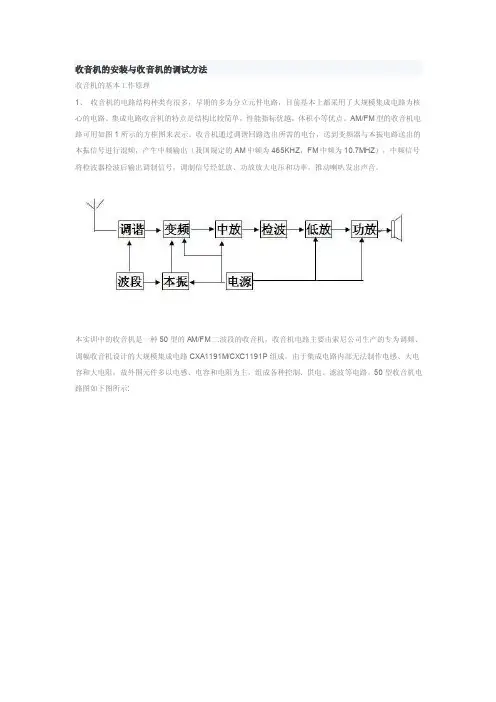

AM/FM型的收音机电路可用如图1所示的方框图来表示。
收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。
本实训中的收音机是一种50型的AM/FM二波段的收音机，收音机电路主要由索尼公司生产的专为调频、调幅收音机设计的大规模集成电路CXA1191M/CXC1191P组成。
由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。
50型收音机电路图如下图所示:下面介绍收音机电路图的功能块电路的作用。
（1）调谐（即选台）与变频由于同一时间内广播电台很多，收音机天线接收到的不仅仅是一个电台的信号。
各电台发射的载波频率均不相同，收音机的选频回路通过调谐，改变自身的振荡频率，当振荡频率与某电台的载波频率相同时，即可选中该电台的无线信号，从而完成选台。
选出的信号并不是立即送到检波级，而是要进行频率的变换。
利用本机振荡产生的频率与外接收到的信号进行差频，输出固定的中频信号（AM的中频为465KHz，FM的中频为10.7MHz）。
图2所示收音机的电路中，这部分电路有四个LC调谐回路，带箭头用虚线连在一起的四联可变电容器Cl-1a、2a、3a、4a，其中1a、2a分别是调幅和调频波段的输入回路(选台回路)，3a、4a属于其本机振荡回路。
C1-1b、2b、3b、4b是与它们分别适配的微调电容，用作统调。
与Cl-1a并联的电感L1为AM(调幅)波段的线圈(绕在中波无线磁棒上)，C1-2a、L2组成调频末级高放的负载选台回路。
HX218集成电路AM/FM收音机安装与调试实训报告HX218集成电路AM/FM收音机安装与调试实训报告§1. 概述一、实训目的：1、学习收音机的装配与调试。
2、提高对整机电路图与电路板图的识读能力。
3、掌握收音机生产工艺流程，提高焊接与装配工艺水平。
4、通过收音机组装、调试、检修，使学生提高故障分析能力和动手能力，为更高端的家用电子产品维修打下坚实的理论和实践基础。
二、实训内容：1、HX218集成电路收音机电路原理分析。
2．收音机元器件识别与测量。
3．电路图与印制电路板的对应。
4．掌握印制电路板的组装及焊接工艺。
5．进行AM、FM中频、覆盖的调试及统调和整机测试。
6．收音机电路工作点的测量。
7．故障判断及排除。
三、实训基本要求：1、会识别、检测元器件并判别其质量。
2、能独立识读电路图和印制板图并完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：①接收频率范围：AM 535~1605KHZ FM 87~108MHZ②接收灵敏度：AM 达国家C类标准FM 优于μV级③输出功率大于100mW ④供电电源： DC 3V§2. 收音机的基本工作原理1、收音机的电路结构种类有很多，早期生产的收音机多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路（本机电路采用日本索尼公司生产的调频调幅专用集成电路CXA1691M，国产型号为CD1691M）。
集成电路收音机的特点是：结构比较简单，性能指标优越，体积小等优点。
AM/FM 型的收音机电路可用如图1所示的方框图来表示。
收音机通过调谐回路选出所需的电台，送到变频器与本机振荡电路送出的本振信号进行混频，然后选出差频作为中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号经过检波器检波后输出调制信号（低频信号），调制信号（低频信号）经低频放大、功率放大后获得足够的电流和电压，即功率，再推动喇叭发出响亮的声音。
收音机的调试方法还可以参考此链接的介绍怎样进行收音机整机调试1. 整机调试一般流程，将调试好的部件组装成整机后，不可能都处在最佳配合状态，而满足整机的技术指标。
所以，单元部件经总装后一定要进行整机调试。
2. ⑴按直观检查的方法对整机进行外观检查。
以收音机为例，外观检查有如下内容：天线（多股纱包线）焊接质量检查、电池夹弹簧检查、频率刻度指示检查、旋钮检查、耳机插座检查、机内异物检查等。
⑵结构调整主要是检查印制电路板各部件的固定是否牢靠，有无松动，各接插件间接触是否良好，机械转动部分是否灵活。
⑶整机功耗检查是当整机工作正常后，测量整机总电流（电源消耗），如果整机总电流偏离性能指标，说明机内有短路、漏电或其他不正常现象。
⑷各单元部件组装成整机后，其性能参数会受到一定的影响，如输出输入阻抗、负载等。
所以必须进行统调，使个部件的关联工作处于最佳配合状态，显示良好的整机效果。
⑸整机技术指标测试是按整机技术及相应的测试方法，对已调试好的整机进行严格的技术确定。
例如吸尘器有真空度、风量、输入功率、吸入功率、效率、绝缘电阻和耐压等性能指标。
3. 整机调试示例，现以中波段外差收音机为例，介绍调试步骤。
⑴调试前准备①检查整机元件安装、焊接位置是否正确，焊点应圆滑光亮、无堆积、无毛刺、无虚焊，焊接不和要求的焊点要重新焊接。
②检查机内装配连线是否正确。
特别注意：晶体管管脚是否插错；输入输出变压器是否调错；输入回路线圈一、二次是否调错等。
检查磁棒支架、双连可变电容、扬声器、电池夹等是否固定好。
检查调节旋钮是否安装牢靠，旋转灵活。
⑵静态工作点调整，检查电池电压应不低于额定值百分之十，否则应更换电池。
通电后将双连可变电容全部扭进，确保在无外来信号条件下，由后向前测试各级静态电流。
电位器的通、断焊片之间，测量整机静态电流，正常整机静态电流应〈20mA(3)调整中频频率可不用仪器进行，其调整方法为：在收音机接收某一电台情况下，用螺丝刀短接本振部分的双连电容器，如果这时扬声器里电台信号消失，说明变频和本振工作正常。
晶体管收音机的全面调整晶体管收音机的全面调整无线电爱好者制作或检修晶体管收音机完成之后，往往会觉得收听效果不够理想，还得进行一次全面调整，才能使收音机进入良好的工作状态。
晶体管收音机由于电路中元器件参数的不一致性以及安装中分布电容的存在等原因，在制作或检修完成后有必要将各晶体管的直流工作点调到合适的数值，并使所有的振荡电路都能处于谐振状态。
这一程序叫做收音机的全面调整，是收音机制作或某些检修中必不可少的重要环节。
收音机的全面调整内容一般有以下4项，依次为：（1）调整晶体管静态工作点，也叫调偏流；（2）调整中频频率，也叫调中周；（3）调整频率范围，也叫调覆盖；（4）统调，也叫调补偿。
鉴于有关晶体管工作点调整问题读者比较熟悉，本文仅对后三项调整方法作较为全面的介绍。
需要首先指出的是，进行以下三项调整之前必须保证各级晶体管直流工作点已趋正常。
一、调整中频频率超外差式收音机的中频变压器（俗称中周）经过安装或检修后，会发生不同程度的失谐，常需重新调整才能谐振于标准中频465kHz。
此项调整主要是改变中周线圈的磁芯位置以改变电感量。
调中周的常用方法有如下几种：1．不用仪表的调整。
让被调收音机接收中波段低端一个信号不太强的电台，用无感起子按VT4、VT3、VT2的顺序逐个缓慢旋动中周磁芯（见图1）。
每只都旋到扬声器发声最响为止。
当顺向旋进时声音没有增大的迹象，则应改为反向旋出。
如果信号太强不易分辨音量的变化，可转动收音机改变磁性天线的方向。
在检修中若发现中周已被调乱，收听不到电台信号，可用一外接天线的端头碰触双连可变电容器天线连的定片，扬声器会发出“喀喀”响声，仍依次旋动各中周磁芯使响声最大。
待能收听到电台信号时，再按前述方法细调。
如果想让中周调得更准确一些，可用一台性能正常的产品收音机作为信号源。
再准备一段约1m长的双股绞合绝缘导线，其中一芯线与标准机检波级输入端相连，异端的另一芯线则与被调机双连天线连的定片连接，并连通两机接地端（见图2）。
PowerPoint 电子科技大学电装实习1.收音机调试常用仪器仪表2.收音机调试步骤3.收音机测试数据收音机调试常用仪器仪表1.万用表2.直流稳压电源3.数字标记集中扫频信号源4.显示器5.功能选择开关6.工位衰减器收音机的调试步骤：装配和调试作为整个实践环节的两个阶段都是非常重要的。
装配是电子元器件初步组装起来，构成硬件基础；而调试是应用更多的理性思维和判断，将硬件特性相互协调，发挥其潜能，形成最佳的状态。
调试过程要求我们理解原理、认清现象，而不是盲目机械地转动所调器件。
测试注意事项：1.打开电源时，注意观察电源上电压表和电流表的读数，电流表读数过大，立即断电，以免过大电流损坏集成电路或其它器件。
2.调试器件(如中周，四联半可变电容等)，不能频繁调试。
3.调试过程中注意动作不要过于用力，以免导致中周的磁帽损坏。
开口检查：一、总电流的测量将波段开关放在FM位置，其静态电流为5.3mA。
将波段开关放在AM位置，其静态电流为3.4mA。
所谓静态是指收音机来收到任何电台的状态。
当收到电台不同，音量控制在不同大小，其工作总电流均会大于其静态电流。
通常收到电台后，其动态电流均小于100mA。
如果测量电流小，元器件有脱焊和虚焊；如果测量电流大，焊点之间短路或元器件装配错误。
开口检查：二、集成电路各脚静态电阻的测量检查有无短路，器件装接错误，可以通过检测集成电路在线的静态电阻，找到关联元器件。
用万用表分别以黑棒接地和红棒接地测量集成电路各脚电阻。
如果测量电阻阻值与表中参考值偏差太大，判定为该脚外围元件有错误或焊接点有问题。
开口检查：三、集成电路各脚直流工作电压的测量根据给定的集成电路各引脚直流工作电压的参考值，测量实际电路中集成电路各引脚电压，测量电压有上下浮动，如数字相差太大，就检查有问题的脚位周围元器件和印制板有无断开或短接的地方。
音频检查：试听在总电流值正常的范围内，可将三位开关位置分别放在FM和AM位置，调大音量电位器，调节四联可变电容收听广播。
收音机调试步骤及调试方法-CAL-FENGHAI.-(YICAI)-Company One1收音机调试步骤及调试方法一．AM、IF中频调试1、仪器接线图扫频仪频标点频率为：450KHZ、455KHZ 、460KHZ或460KHZ、465KHZ 、电源1、检波输出2、3正负电源 4、RF信号输入 5、检波输入（INPUT） 6频标点信号输入（PUISE INPUT） 7、水平信号输入（HOR、INPUT）2：测试点及信号的连接：A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。
B：RF射频信号输入（如CD2003的○4脚输入）。
RF射频信号由扫频仪输出后接到衰减器输入端，经衰减器衰减后输出端接到测试架上的RF输入端，在测试架上再串联一个10PF的瓷片电容后，从电路中的变频输出端加入RF信号将AM的振荡信号短路（即PVC的振荡联短路），或将AM天线RF输入端与高频地短路，（如CD2003○16与PVC地脚短路。
）C：检波输出端（如CD2003○11脚为检波输出端）从IC检波输出端串一个103或104的瓷片电容接到测试架上的OUT输出端。
再连接到显示器前面的INPUT端口上以观察波形。
3．调试方法及调试标准将收音机的电源开关打开并将波段开关切换到AM波段状态，调整中频中周磁帽使波形幅度达到最大（一般为原色或黄色的中周），并且以水平线Y轴为基准点，看波形的左右两半边的弧度应基本对称，以确保基增益达到最大、选择性达到最佳。
如图标准：波形左右两边的弧度基本等等幅相对称，455KHZ频率在波形顶端为最理想，偏差不超过±5KHZ。
如果中频无须调试的，则经标准样机的波形幅度为参考，观察每台机的波形幅度不应小于标准样机的幅度的3-5DB，一般在显示器上相差为一个方格。
二、FM IF中频调试１、器接线图①扫频仪频率分别为,,至少三个频率点。
1、检波输出2、3正负电源 4、RF信号输入 5、检波输入（INPUT） 6频标点信号输入（PUISE INPUT） 7、水平信号输入（HOR、INPUT）②测试点及信号连接；A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。
B：RF射频信号输入（如CD2003的○3脚输入）。
RF射频信号由扫频仪输出后接到衰减器输入端，经衰减器衰减后输出端接到测试架上的RF输入端，在测试架上再串联一个10PF的瓷片电容后，从电路中的变频输出端加入RF信号将FM的振荡信号短路（即PVC的FM振荡联短路），或将RF 输入端与高频地短路，（如CD2003○15与PVC地脚短路。
）C：检波输出端（如CD2003○11脚为检波输出端）从IC检波输出端串一个103或104的瓷片电容接到测试架上的OUT输出端。
再连接到显示器前面的INPUT端口上以观察波形。
3．调试方法及调试标准将收音机的电源开关打开并将波段开关切换到FM波段状态，调整中频中周磁帽使波形幅度达到最大（一般为粉红色的中周），并且以水平线X轴为基准点，看波形的上下两半边的波形幅度应基本对称，以确保基增益达到最大、鉴频特性在最佳。
如图标准：中频频率点在波形的水平线上，增益调到最大，10。
7MHZ 的频率点不能偏移±0。
1MHZ。
并且波形上下两半的幅度应基本等幅相对称，如果中频无须调试的，则以标准样机的波形幅度为参考，观察每台机的波形幅度不应小于标准样机的幅度的3-5DB，一般在显示器上相差为一个方格。
并且波形上下两半的幅度应基本等幅相对称说明：IF位的调试元件与调度方法一般都较有规律性，调试的方法是一样的。
调试的元件一般原色或黄色的中周为调AM中频。
粉红色中周为调FM中频，如果IF无须调试的，则AM主要观察每台机子波形幅度的一致性。
相应误差不要超过显示一个小方格的高度为宜。
FM主要观察其鉴频特性。
即每台机的S曲线是否上下半波相对称。
其整体波形幅度相应误差不要超过显示一个小方格的高度为宜。
三、KC位---MW（中波）波段的频率覆盖及灵敏度调试。
1、仪器接线图扫频仪频标点频率为515KHZ 、600KHZ、1000KHZ、1400KHZ、1630KHZ。
蓑减器1、检波输出2、3正负电源 4、RF信号输入 5、检波输入（INPUT） 6频标点信号输入（PUISE、INPUT） 7、水平信号输入（HOR、INPUT）2：测试点及信号的连接：A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。
B：RF射频信号输入RF射频信号由扫频仪输出后接到衰减器输入端，经衰减器衰减后输出端接到测试架上的RF输入端，在测试架上再串联一个104的瓷片电容后，再接一个感应器线圈的一端（在磁棒上绕20圈左右或用一个中波天线做一个感应器）感应器另一端接电源地。
C：检波输出端（如CD2003○11脚为检波输出端）从IC检波输出端串一个103或104的瓷片电容接到测试架上的OUT输出端。
再连接到显示器前面的INPUT端口上以观察波形。
3．调试方法及调试标准A：覆盖调试○1低端覆盖调试：将收音机的电源开关打开并将波段开关切换到AM波段状态，PVC调到最低端，调节红色的AM本振中周(T6)磁帽使低端的频标点在波形的顶点上（一般为红色的中周）。
如图：515khz○2高端覆盖调试：低端调试后再将PVC调到最高端。
调节PVC上的振荡联微调电容使高端的频标点位于波形的最顶端（与红周相串联或并联的PVC微调电容为调高端的微调）。
如图所示反复多次调整红周和ＰＶＣ上的振荡联微调电容，直到低端 ５１５ＫＨＺ的频标点在波形最顶点，高端１６３０ＫＨＺ的频标点在波形最顶点。
如图：515K 1630KB：灵敏度的调试：○1低端灵敏度的调试：调节PVC使波形位于600KHZ的频标点处，细调输入回路中的中波天线至使600KHZ的波形幅度达到最大，并用铜铁感应棒的两端平行靠近中波天线感应时其波形幅度均会降低。
即说明其灵敏度已调到最佳状态。
如图。
○高端灵敏度的调试：调节PVC使波形位于1400KHZ的频标点处，细调输入回路的ＰＶＣ上的灵敏度微调电容使1400KHZ的波形幅度达到最大。
如图515 600 1000 1630反复多次调整天线和补偿电容微调，直到低端用感应棒铜磁感应波形会降低，高端调试补偿电容使波形幅度达到最大为调试到最佳。
如图：说明：KC位的调试元件与调度方法一般都较有规律性，调试的方法是一样的。
调试的元件一般红色的中周为调AM低端的覆盖。
与红周相串联或并联的PVC引脚上的微调为调AM高端的覆盖，AM低端灵敏调试元件为中波天线AM高端灵敏调试元件为焊有中波天线的PVC引脚上的微调，在成品机调试时一般用QC听机信号来调试。
灵敏度用收到600KHZ或1400KHZ处的电台或信号后再稍为调偏，（即接收弱信号来调试）再调节相应的元件将电台声音或信号声音调到最大。
四、Ｃ位（ＦＭ覆盖及灵敏度调试）1、仪器接线图扫频仪频标点频率为 HZ 、90M HZ、98M HZ、106M KHZ、 HZ。
蓑减器1、检波输出2、3正负电源 4、RF信号输入 5、检波输入（INPUT） 6频标点信号输入（PUISE INPUT） 7、水平信号输入（HOR、INPUT）2：测试点及信号的连接：A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。
B：RF射频信号输入RF射频信号由扫频仪输出后接到衰减器输入端，经衰减器衰减后输出端接到测试架上的RF输入端，在测试架上再串联一个１０ＰＦ的瓷片电容后，再接电路中的ＦＭ天线输入端测试点。
C：检波输出端（如CD2003○11脚为检波输出端）从IC检波输出端串一个103或104的瓷片电容接到测试架上的OUT输出端。
再连接到显示器前面的INPUT端口上以观察波形。
3．调试方法及调试标准A：覆盖调试○1低端覆盖调试：将收音机的电源开关打开并将波段开关切换到ＦＭ波段状态，PVC调到最低端，调节Ｔ的振荡线圈使低端的频标点在波形Ｓ曲线直线上的作意一点上。
如图所示：○2高端覆盖调试：将PVC调到最高端。
调节PVC上的振荡联微调电容使高端的频标点在波形Ｓ曲线直线上的作意一点上（此微调与Ｔ的振荡线圈相并联的ＰＶＣ脚上端）如图所示：反复多次调整Ｔ的振荡线圈和ＰＶＣ上的振荡联微调电容，直到低端和高端的频标点在波形Ｓ曲线直线上的任意一点上；如图所示：在标点上的直线上任意一点位置均可在标点上的直线上任意一点位置均可B：灵敏度的调试：○1低端灵敏度的调试：调节PVC使波形位于90MHZ的频标点处，细调输入回路中的灵敏度线圈至使90MHZ的波形幅度达到最大，如图所示。
○高端灵敏度的调试：调节PVC 使波形位于106MHZ 的频标点处，细调输入回路的ＰＶＣ上的灵敏度微调电容使106MHZ 的波形幅最大。
如图所示。
反复多次调整输入回路中的灵敏度线圈和ＰＶＣ上的补偿电容微调，直到高低端灵敏度的波形幅度达到最大。
说明：MC 位的调试元件与调度方法一般都较有规律性，调试的方法是一样的。
调试的元件一般的线圈或圈数较少的为振荡线圈，调FM 低端的覆盖。
与的线圈或圈数较少的振荡线圈并联的PVC 引脚上的微调为调FM 高端的覆盖，FM 低端灵敏调试元件为的线圈或圈数较多的线圈，与它相并联的PVC 引脚上的微调为调试高端灵敏度，在成品机调试时一般用QC 听机信号来调试。
灵敏度用收到90MHZ 或106MHZ 处的电台或信号后再稍为调偏，（即接收弱信号来调试）再调节相应的元件将电台声音或信号声音调到最大。
五：复测位1、仪器接线图 示波器 电源( 1、功放输出 2、3正负电源 4、RF信号输入)2：测试点及信号的连接：A：正负电源测试点（如电路板中的CD4两端或AC输入端）正负电源测试点从线路中的正负供电端的测试点输入。
B：RF射频信号输入RF射频信号由标准数字信号发生器输出后接到测试架输入端，在测试架上再串联一个104的瓷片电容和１０ＰＦ的电容，104电容的另一端接到感应器线圈的一端（在磁棒上绕20圈左右或用一个中波天线做一个感应器）感应器另一端接电源地。
１０ＰＦ的电容接到ＦＭ天线输入端。
C：功放输出端（如CD5的负极和地为功放输出端）从功放输出端并一个负载电阻或相等阻抗的喇叭后再串一个103或104的瓷片电容接到测试架上的OUT输出端。
再连接到示波器的输入端，以观察波形。
3．AM波段的复测：○1将ＰＶＣ调到最低端或最高端，同时标准信号发生器频率切换到相应的５１５KHZ和１６３０KHZ，音量开到最大，并细调标准信号发生器频率微调旋钮直到出现波形最清晰而且毫伏表指示最大，此时观察毫伏表指示应能达到指定要求（一般≥１.5V 8Ω或按技术指标要求），显示器的波形应能成方波截幅而且不能有失真现象，此时的频率为该机低端的覆盖频率，并且其频率应在规定的范围内。
