收音机的焊接、安装与调试.

调幅收音机的安装与调试实训指导一、装焊工艺1、目的：通过对收音机的安装、焊接及调试，了解电子产品的装配过程；掌握元器件的识别及质量检验；学习整机的装配工艺；学习整机调试和测试；学习收音机故障检查和维修。

2、要求:(1)对照原理图看懂印制电路图和接线图。

(2)了解图上的符号，并与实物对照。

(3)根据技术指标测试各元器件的主要参数。

(4)认真细心地安装焊接。

(5)认真检查电路进行调试与测试。

3、步骤:(1)按材料清单(见表4-5)清点全套零件，并保管好元件。

(2)用万用表检测元器件(见表4-1和表4-2)。

若元件有损坏，及时注明和更换。

注意：V5，V6的hFE (放大倍数)相差应不大于20%。

(3)对元器件引线或引脚进行上锡处理，注意上锡层未氧化(可焊性好)时可以不再处理。

(4)检查印制板(见表4-6)的铜箔线条是否完好，有无断线及短路，特别注意边缘，见(图4-1)。

注意：①为防止变压器原边与副边之间短路，请测量变压器原边与副边之间的电阻。

②若输入、输出变压器用颜色不好区分，可通过测量线圈内阻来区分。

(5)安装元器件元器件安装质量及顺序直接影响整机质量与成功率，合理的安装需要思考及经验。

(表4-3)所示安装顺序及要点是实践证明较好的一种安装方法。

注意: 所有元器件高度不得高于中周的高度。

二、检测与调试1、目的: 通过对收音机的通电检测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。

2、步骤:见(图4-5)收音机调试程序示意图。

(1)、检测①通电前的准备:a:自检，互检，使得焊接及印制板质量达到要求，特别注意各电阻阻值是否与图纸相同，各三极管，二极管是否有极性焊错，位置装错以及电路板线条断线或短路，焊接时有无焊锡造成电路短路现象。

b:接入电源前必须检查电源有无输出电压(3V)和引出线正负极是否正确。

②初测:接入电源(注意+、-极性)，将频率盘拨到530KHz无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流“Io”，测量方法参见(图4-3)，然后将收音机开关打开，分别测量三极管T1～T6的E、B、C三个电极对地的电压值(也叫静态工作点)，测量时注意防止表笔要测量的点与其相邻点短接。

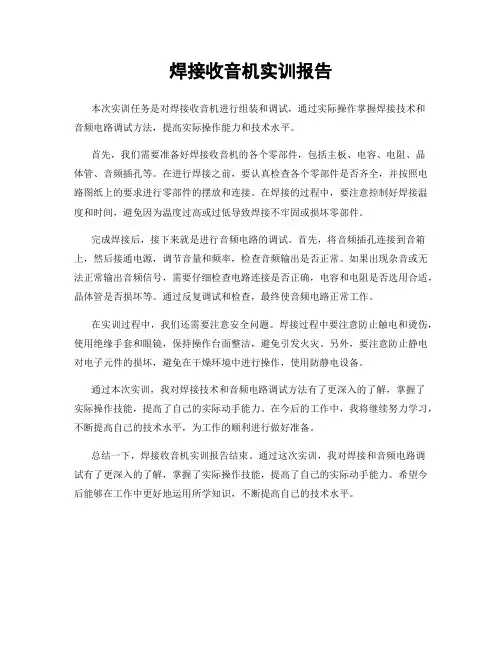

焊接收音机实训报告
本次实训任务是对焊接收音机进行组装和调试，通过实际操作掌握焊接技术和
音频电路调试方法，提高实际操作能力和技术水平。

首先，我们需要准备好焊接收音机的各个零部件，包括主板、电容、电阻、晶
体管、音频插孔等。

在进行焊接之前，要认真检查各个零部件是否齐全，并按照电路图纸上的要求进行零部件的摆放和连接。

在焊接的过程中，要注意控制好焊接温度和时间，避免因为温度过高或过低导致焊接不牢固或损坏零部件。

完成焊接后，接下来就是进行音频电路的调试。

首先，将音频插孔连接到音箱上，然后接通电源，调节音量和频率，检查音频输出是否正常。

如果出现杂音或无法正常输出音频信号，需要仔细检查电路连接是否正确，电容和电阻是否选用合适，晶体管是否损坏等。

通过反复调试和检查，最终使音频电路正常工作。

在实训过程中，我们还需要注意安全问题。

焊接过程中要注意防止触电和烫伤，使用绝缘手套和眼镜，保持操作台面整洁，避免引发火灾。

另外，要注意防止静电对电子元件的损坏，避免在干燥环境中进行操作，使用防静电设备。

通过本次实训，我对焊接技术和音频电路调试方法有了更深入的了解，掌握了
实际操作技能，提高了自己的实际动手能力。

在今后的工作中，我将继续努力学习，不断提高自己的技术水平，为工作的顺利进行做好准备。

总结一下，焊接收音机实训报告结束。

通过这次实训，我对焊接和音频电路调
试有了更深入的了解，掌握了实际操作技能，提高了自己的实际动手能力。

希望今后能够在工作中更好地运用所学知识，不断提高自己的技术水平。

常用收音机的组装与调试
1.准备收音机的组装件，包括主板、音频放大器、调谐器、天
线等。

2.将主板、音频放大器、调谐器等组装到机箱内，按照各组件
之间的连接线路将它们连好。

3.调谐器的高频变压器需要根据天线的频率进行合适的匹配。

可以通过旋转高频变压器上的两个可调节部分来调整其频率。

4.接下来进行调试。

先将收音机的音量调到最小，然后打开电
源开关。

如果有噪音或杂音，说明天线连接不良，可拧紧连接部分或重新调整高频变压器。

5.调整调谐器，将频率调到希望收听的电台。

如果无法收到信号，可以尝试更换天线或重新调整高频变压器。

6.音量和音质也需要进行调整，根据个人喜好进行调整。

在调
试过程中要注意逐步调整，不要调得过快或过大，以免损坏组件。

7.最后需要进行稳定性测试，确保收音机的运行稳定且无异常。

收音机的安装与调试实训报告一、实训目的本实训旨在通过制作收音机，使学生掌握收音机的原理、安装过程、调试技能和维护方法，培养学生动手能力和创新思维，以及提高对电子技术的应用能力。

二、实训内容1. 收音机的原理和组成部分介绍收音机是一种接收无线电波信号并将其转换成音频信号的电子设备。

它通常由天线、射频放大器、中频放大器、检波器、音频放大器和扬声器等部分组成。

天线是一个接收无线电波的装置，它可以将电磁波转换成电信号。

射频放大器是用来放大从天线接收到的微弱信号的部分。

中频放大器是用来放大射频信号通过检测器后产生的中频信号的部分。

检波器是将中频交流信号转化成音频直流信号的部分。

音频放大器是用来放大音频信号的部分。

扬声器则将音频信号转化成声音。

2. 制作收音机的步骤（1）材料准备制作收音机的材料准备包括：电容、电阻、变压器、晶体管、天线、电线等。

这些材料可在电子商城或者市场上购买。

（2）焊接焊接是组装收音机的关键步骤。

将电容、电阻、变压器、晶体管按照电路图连接在一起，然后焊接。

焊接时要注意引线的长度，不能过长或过短。

（3）安装天线将天线插头焊接在天线上，并通过接口连接到收音机上，找到最佳接收信号的位置。

（4）调试完成焊接和安装后，就需要进行调试。

将收音机对准调频电台，并调整收音机的频率到调频电台的频率，然后调整收音机音量，确保收音机可以正常工作。

（5）调整收音机音质调整收音机的音质是为了获得更清晰、更稳定的声音。

方法是先调整收音机的音量，并通过调整电容值和电阻值来调整音质。

三、实训过程1. 在实训前，老师给每个学生发放了所需材料，包括电容、电阻、晶体管、变压器、天线、电线等。

2. 学生按照电路图连接电容、电阻、晶体管和变压器，其中最为棘手的是晶体管，需要根据电路图正确的引脚连接方式，通过焊接连接在一起。

在连接时，务必要注意引脚的长度，避免引脚过长或者过短。

3. 连接完电路后，安装天线。

天线插头需要焊接在天线上，再通过接口连接到收音机上。

一、实训目的1. 了解收音机的基本知识，掌握焊接技术、简单电路元器件装配、故障诊断和排除等技能。

2. 熟悉电子装焊工艺的基本知识和原理，提高焊接技术并装焊一台正规的收音机。

3. 培养严谨的工作作风，养成良好的工作习惯，提高团队意识和集体主义精神。

二、实训内容1. 收音机电路原理分析2. 元器件识别与检测3. 印制电路板的组装及焊接工艺4. 收音机的整机调试5. 故障判断及排除三、实训过程1. 收音机电路原理分析通过对收音机电路图的分析，了解了收音机的工作原理，包括天线、输入回路、变频级、本机振荡器、中频放大器、检波器、低频放大器和扬声器等部分。

2. 元器件识别与检测熟悉了收音机中常用元器件的种类、符号和功能，如电阻、电容、晶体管、二极管、中周、变压器等。

使用万用表检测了元器件的阻值、电容值和二极管的正向导通和反向截止等特性。

3. 印制电路板的组装及焊接工艺按照电路图，将元器件按照正确的位置和方向插入到印制电路板上。

使用电烙铁和助焊剂进行焊接，注意焊接过程中的温度和时间控制，确保焊接质量。

4. 收音机的整机调试1）调幅部分的调整将收音机调谐到无电台广播又无其他干扰的地方，将音量电位器置于最大位置。

使用高频信号发生器输出载频为465kHz，调制信号频率为1000Hz，调制度为30%的调幅信号接入IC的10脚。

通过旋转中频变压器（黑色中周）的磁帽，使示波器显示的波形幅度最大无失真。

在调整过程中，可以使用喇叭监听，当喇叭里能听到1000Hz的音频信号，且声音最大，音色纯正时，即可认为中频放大电路调整完成。

2）调频部分的调整将收音机调谐到FM收音位置，将音量电位器置于最大位置。

使用调频信号发生器输出频率为100MHz的调频信号，通过调整本振频率，使收音机能够接收到调频信号。

调整过程中，可以使用示波器观察本振频率的变化，确保收音机能够稳定地接收调频信号。

5. 故障判断及排除在调试过程中，遇到了以下故障：1）收音机无信号输出检查天线、输入回路、变频级、本机振荡器等部分，发现输入回路中的电容损坏，更换电容后，收音机恢复正常。

收音机装配与调试实验总结第一篇：收音机装配与调试实验总结收音机制作实验总结这个学期上了收音机组装实验，感觉收获很多。

希望继续努力。

在实验制作过程中学会了一些实验动手的技巧，提高了动手的能力，明白了一些道理。

实验中，我解决了我的电烙铁尖头不发热的老大难问题，通过老师的指导，原来是尖头氧化发黑了影响传热。

用镊子把尖头刮干净在用湿抹布就可以擦亮，尖头就可以发热了。

以前不太懂得松香的作用，每次焊锡不太粘铜膜的时候，加一点松香就很好焊来了，以前都不明白，现在在课上学的，很有用。

还有就是学会了制作测试电池组，在做调试的时候很有用。

上次做实验的时候，把元器件挨着挨着焊接，结果后来一些小的元器件被大元器件挡住了，焊不进去了。

通过这次课的学习才明白先焊接小的元器件，再焊接大的元器件，焊接也是有顺序的。

最后就是学会了焊丝的选择，以前焊丝老是不容易融化，以为全是电烙铁的问题。

后来才发现是自己买器材时只管便宜的买，没有太注意它的质量，是焊丝的含锡量低了的缘故，下次买东西不能只看价格而不管质量。

感觉自己的动手能力还是不足，焊东西的时候手就是在抖，平时焊接练习还是太少了，通过几次课的焊接练习，自己的焊接能力还是得到了不小的提高。

希望自己再接再厉，平时勤快一点，多动手。

通过这次实验课自己也明白了一些道理。

当自己遇到问题的时候应该多自己思考，而不是自己不思考就依赖于别人。

以前自己有思维惰性，遇到问题很少经过自己的思考去找办法解决而是马上问别人怎么弄。

这样自己就变懒了，失去了独立思考的能力。

通过老师的教导，每次遇到问题自己总是先自己慢慢思考找方法去解决问题，实在不行再去请教同学和老师，自己的思维变得独立了。

自己的能力也得到了提高。

还有就是学习工作时要态度严谨认真，以前上实验课总是嘻嘻哈哈的。

通过老师的讲解明白了很多的工作中的安全事故就是不认真不谨慎造成的。

最后不足的地方就是把元器件焊完后，进行调试的时候收音的效果很好，但装机的时候不是很好弄，不知道是碰到了什么元器件，装起来后收音的效果不是很稳定，自己弄了很久也找不到原因，有些遗憾。

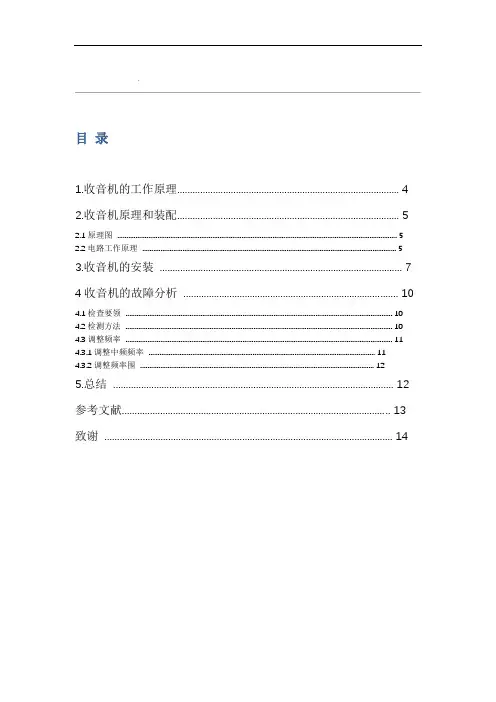

.目录1.收音机的工作原理 (4)2.收音机原理和装配 (5)2.1原理图 (5)2.2电路工作原理 (5)3.收音机的安装 (7)4收音机的故障分析 (10)4.1检查要领 (10)4.2检测方法 (10)4.3调整频率 (11)4.3.1调整中频频率 (11)4.3.2调整频率围 (12)5.总结 (12)参考文献 (13)致谢 (14)文档Word.收音机的焊接、安装与调试XXX信息工程大学电子与信息工程学院，210044摘要：现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能，通过电装实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。

接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。

收音机是最常用的家用电器之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见故障。

关键词：电子；收音机；安装；调试文档Word.Welding, installation and debugging of the radioXXXElectronics and Information Engineering，NUIST，Nanjing 210044，ChinaAbstract：Modern life cannot do without electricity, we each must master certain knowledge and skills in the operation of electrical electrician, by Denso practice can we learn to use some common methods of electrical tools, instrument, switch components and working principle. The contact electrical knowledge, realize the theory with practice, and follow-up courses to learn to lay a solid foundation for certain. The radio is one of the most commonly used household appliances, through this practice, we should learn to install, debug, use in understanding the basic working principles, and learn to exclude some common fault.Key words：Electronic; Radio; Installation; Debugging文档Word.1.收音机的工作原理收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。

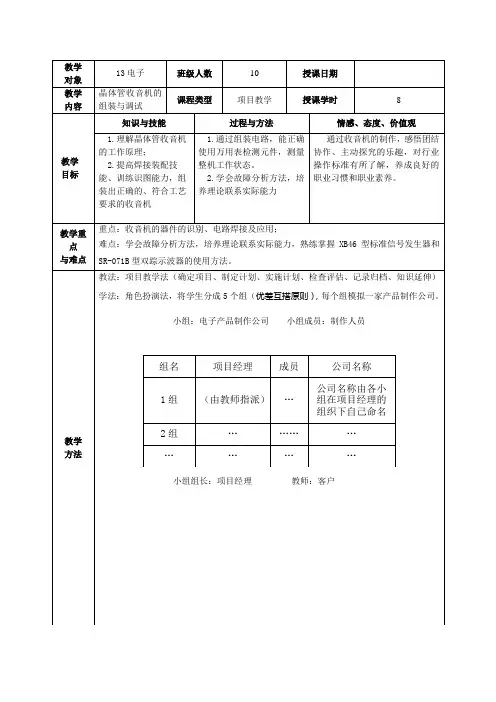

2.提出问题：要求学生可利用每组的笔记本电脑网络搜索
2.教师统一学生动作、完成步骤1 后，教师提问：
（1）二极管的极性能接反吗？
（2）电路图中电解电容极性的分布有什么规律？
（3）双联电容的引脚排列如何？
（4）电容器的漏电应如何检测？
3.教师总结组装注意事项，强调用电安全规范操作。

要求：（1）元器件的标志方向应按要求进行（标志朝外能
附图1：三端可调稳压电源电路图：
附图2：收音机调试图：
表五“收音机焊接与调试”总评表
学生签名：
参评人员签名：
教师签名：
年月日。

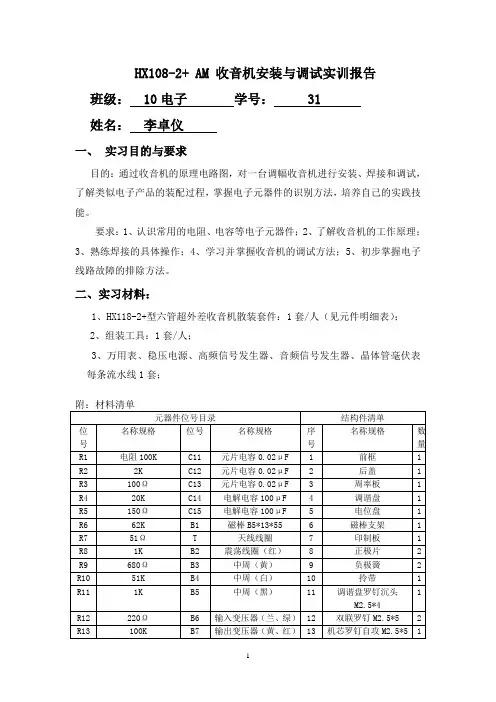

HX108-2+ AM 收音机安装与调试实训报告班级： 10电子学号： 31姓名：李卓仪一、实习目的与要求目的：通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试，了解类似电子产品的装配过程，掌握电子元器件的识别方法，培养自己的实践技能。
