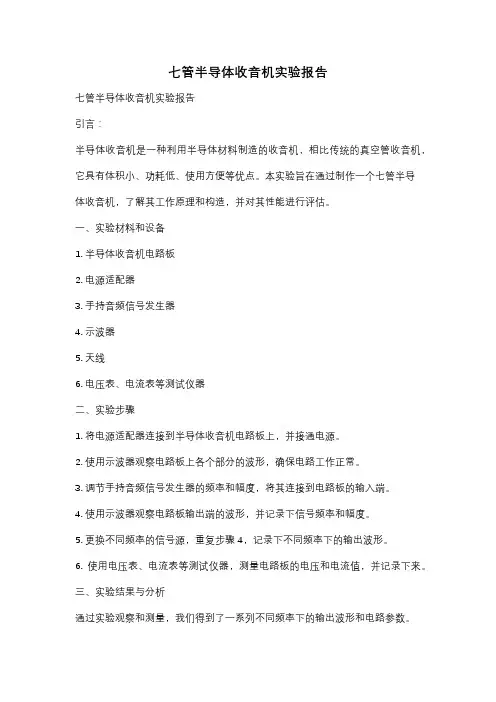

七管半导体收音机实验报告七管半导体收音机实验报告引言：半导体收音机是一种利用半导体材料制造的收音机，相比传统的真空管收音机，它具有体积小、功耗低、使用方便等优点。
本实验旨在通过制作一个七管半导体收音机，了解其工作原理和构造，并对其性能进行评估。
一、实验材料和设备1. 半导体收音机电路板2. 电源适配器3. 手持音频信号发生器4. 示波器5. 天线6. 电压表、电流表等测试仪器二、实验步骤1. 将电源适配器连接到半导体收音机电路板上，并接通电源。
2. 使用示波器观察电路板上各个部分的波形，确保电路工作正常。
3. 调节手持音频信号发生器的频率和幅度，将其连接到电路板的输入端。
4. 使用示波器观察电路板输出端的波形，并记录下信号频率和幅度。
5. 更换不同频率的信号源，重复步骤4，记录下不同频率下的输出波形。
6. 使用电压表、电流表等测试仪器，测量电路板的电压和电流值，并记录下来。
三、实验结果与分析通过实验观察和测量，我们得到了一系列不同频率下的输出波形和电路参数。
根据实验数据，我们可以得出以下结论：1. 频率响应特性：在低频和高频范围内，半导体收音机的输出信号衰减明显，而在中频范围内，输出信号较为稳定。
这是由于电路的带宽限制和频率选择性造成的。
2. 灵敏度：半导体收音机对输入信号的灵敏度较高，可以接收到较弱的无线电信号并放大输出。
这是由于半导体材料的特性和电路的设计优化所致。
3. 电路稳定性：在实验过程中，我们观察到半导体收音机的输出信号波形基本稳定，没有明显的失真和变形。
这是由于半导体器件的稳定性和电路的反馈控制所保证的。
四、实验总结通过这次实验，我们对七管半导体收音机的工作原理和性能有了更深入的了解。
半导体收音机作为现代化的收音设备，具有体积小、功耗低、使用方便等优点，逐渐取代了传统的真空管收音机。
然而，半导体收音机在频率响应特性和抗干扰能力方面仍有改进的空间，需要进一步研究和优化。
在今后的学习和实践中，我们将继续深入研究半导体收音机的原理和技术，探索更先进的电路设计和信号处理方法，以提高半导体收音机的性能和功能。

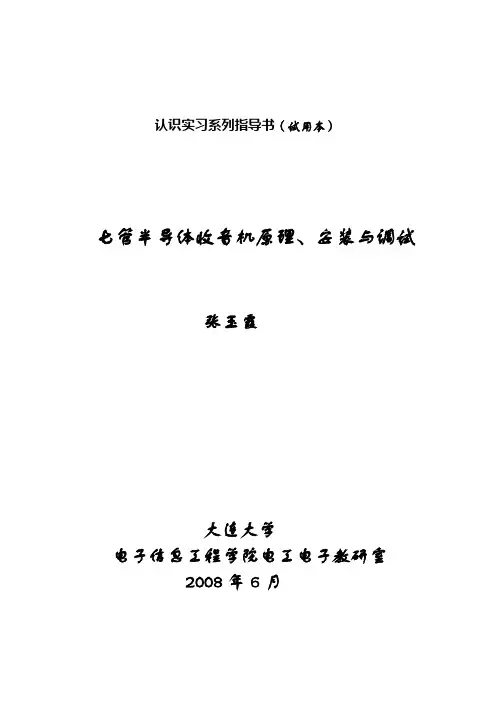

认识实习系列指导书（试用本）七管半导体收音机原理、安装与调试张玉霞大连大学电子信息工程学院电工电子教研室2008年6月前言一．实习目的通过对一只正规产品收音机的安装、焊接、调试，了解电子产品的装配全过程；训练动手能力；掌握元器件的识别、简易测试及整机调试工艺。
二．要求1．对照原理图讲述整机工作原理；2．对照原理图看懂装配接线图；3．了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5．认真细致地安装焊接，排除安装焊接过程中出现的故障。
三．产品简介该机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用二只二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作，本机体积小巧，外观精致，便于携带。
技术指标：频率范围：525~1605KHz中频频率：465KHz灵敏度：≤2mV/m S/N 20dB扬声器：Ф57mm 8Ω输出功率：50mW电源：3V（2节5号电池）七管收音机组合电路原理七管收音机组合电路又称为超外差式七管接收系统（收音机）。
一、七管收音机组合电路方框图七管收音机的电路方框图如图1所示。
从图中我们一眼就可看出七管收音机电路的全貌，即主要组成部分及各级电路的功能。
--图1 七管收音机的电路方框图及波形图从图1所示的方框图可以看出，七管收音机（超外差）的特点是：把接收到的高频调幅信号的载波频率c f 先变为频率较低而且是固定不变的中间频率i f ，再利用中频放大器加以放大。
输入回路 混频 中放1 中放2 检波 前置低放 功放AGC本振方框图中的变频环节的作用是：把经过选频的高频载波信号（频率为c f 的调幅言号）和由本机振荡器产生的等幅高频信号（频率为o f ）同时加到变频器上，由于变频管的非线性作用，就产生了i f =o f -c f 的差频信号，但仍为调幅波。
因为差频o f -c f 低于载频c f 而又高于音频，所以习惯上把它叫做中频（中周）。
认识实习系列指导书（试用本）七管半导体收音机原理、安装与调试张玉霞大连大学电子信息工程学院电工电子教研室2008年6月前言一．实习目的通过对一只正规产品收音机的安装、焊接、调试，了解电子产品的装配全过程；训练动手能力；掌握元器件的识别、简易测试及整机调试工艺。
二．要求1．对照原理图讲述整机工作原理；2．对照原理图看懂装配接线图；3．了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5．认真细致地安装焊接，排除安装焊接过程中出现的故障。
三．产品简介该机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用二只二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作，本机体积小巧，外观精致，便于携带。
技术指标：频率范围：525~1605KHz中频频率：465KHz灵敏度：≤2mV/m S/N 20dB扬声器：Ф57mm 8Ω输出功率：50mW电源：3V（2节5号电池）七管收音机组合电路原理七管收音机组合电路又称为超外差式七管接收系统（收音机）。
一、七管收音机组合电路方框图七管收音机的电路方框图如图1所示。
从图中我们一眼就可看出七管收音机电路的全貌，即主要组成部分及各级电路的功能。
--图1 七管收音机的电路方框图及波形图从图1所示的方框图可以看出，七管收音机（超外差）的特点是：把接收到的高频调幅信号的载波频率c f 先变为频率较低而且是固定不变的中间频率i f ，再利用中频放大器加以放大。
输入回路 混频 中放1 中放2 检波 前置低放 功放AGC本振方框图中的变频环节的作用是：把经过选频的高频载波信号（频率为c f 的调幅言号）和由本机振荡器产生的等幅高频信号（频率为o f ）同时加到变频器上，由于变频管的非线性作用，就产生了i f =o f -c f 的差频信号，但仍为调幅波。
因为差频o f -c f 低于载频c f 而又高于音频，所以习惯上把它叫做中频（中周）。
HX108-2七管半导体收音机实验报告要点目录一、设计题目 (3)二、课程设计目的 (3)三、电路原理简介 (3)四、元件列表及HX108-2型收音机装配图 (6)五、性能指标 (7)六、安装步骤 (9)1.清点材料 (9)2.二极管电容电阻的区分认识 (9)3.焊接前的准备工作 (10)4.元件的焊接安装 (10)5.机械部件的安装与调整 (10)七、安装过程中易出现的问题及故障检测 (10)1.实习组装调整中易出现的问题 (10)2.HX108-2型外差式收音机修理检测方法 (11)3.具体维修方法 (11)八、设计心得与体会 (12)九、主要参考文献 (13)一、设计题目HX108-2 七管半导体收音机二、课程设计目的1、熟悉HX108-2七管半导体收音机的组成、工作原理；2、.熟悉手工焊锡的常用工具的使用及其维护与修理；3、.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程；4、.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书；5、能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表；6、训练动手能力，培养职业道德和职业技能，培养工程实践观念及严谨细致的科学作风。
7、接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。
三、电路原理简介HX108-2型7管半导体收音机的主要性能为频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：3V（5号电池二节）；体积：122×66×26。
电原理图如附图2.1所示。
由图可见，整机中含有7只三极管，因此称为7管收音机。
其中，三极管V1为变频管，V2、V3为中放管，V4 为检波管，V5为低频前置放大管，V6、V7为低频功放管。
天线回路选出所需的电台信号，经过变压器Tr1（或B1）耦合到变频管V1的基极。

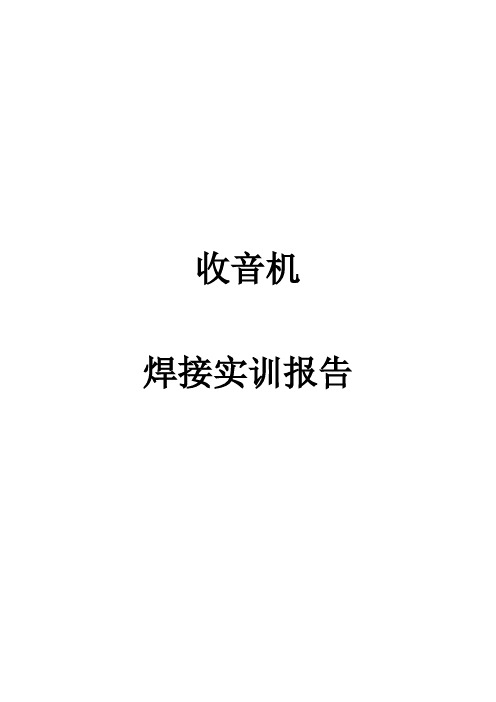

收音机焊接实训报告收音机就是一部接收机，属于单向通信；分为调幅和调频两种制式。
调幅制无线电广播分为长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。
我国只有中波和短波两个大波段的无线电广播。
中波广播使用的频段大致为550kHz-1600kHz；短波广播使用的频段约为2MHz-24MHz。
调频制无线电广播多用超短波(甚高频)无线电波传送信号，国内广播电台使用的频率约为88MHz-108MHz，校园广播电台使用的频率约在70MHz----88MHZ之间，主要靠空间波传送信号。
1.收音机原理分析上图所示为HX108-2型7管半导体收音机电路原理图，其频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：5号电池二节。
电原理图如图2.1。
由图知，整机中含7只三极管，因此称为7管收音机。
其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。
天线回路选出所需电台信号，经变压器B1耦合到变频管V1基极。
与此同时，由变频管V1、振荡线圈B2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容C3注入到变频管V1发射极。
电台信号与本振信号在变频管V1中进行混频，混频后，V1管集电极电流中将含有一系列组合频率分量，其中包含本振信号与电台信号的差频（465KHZ）分量，经过中周B3(内含谐振电容），选出所需中频（465KHZ）分量，并耦合到中放管V2基极。
图中电阻R3是用来进一步提高抗干扰性的，二极管VD3是用以限制混频后中频信号振幅（即二次AGC）。
中放由V2、V3等元器件组成的两级小信号谐振放大器。
通过两级中放将混频后所获得的中频信号放大后，送入下一级检波器。
检波器由三极管V4（相当于二极管）等元件组成的大信号包络检波器。
检波器将放大的中频调幅信号还原为所需音频信号，经耦合电容C10送入后级低频放大器进行放大。
HX108-2七管半导体超外差式收音机的组装与精调HX108-2七管半导体收音机是一款设计成熟的低压收音机，具有电路结构合理、简洁，参数准确，性能优良，装配成功率高的优点。
如果调试得法，将会获得更好的性能。
其电路见图1：本机中、高频部分采取了稳压措施，电池电压低至2.2V或低放电路造成的电压波动都不会影响其正常工作。
由于稳压值只有1.4V，所以中放级采用了低压中频电路，R5、R7取值很小，使中放级有较高的工作电流，保证了中放级的增益。
并使用高性能的9018，有效避免自激现象，降低或放级的噪声。
使用三极管检波，提高了检波效率。
输出变压器采种自耦形式，提高了传输效率。
但这里有两个疑问，一是R13是个冗余件，尽管对电路无任何影响，这个位置应该是个二极管，和R3组成二次AGC电路，这可能是绘制电路图时的错误。
二是C6和C12的使用感觉不妥。
因为9013是高频管，用于推挽放大不会产生自激，无需电容进行中和反馈，倒是锗管因结电容过大，才并此电容。
难道是为了提升低音？但这又与C8和C9的作用相矛盾，先不去管它。
为了最大限度挖掘套件的潜力，针对电路特点采取了以下措施：1. 中高频各级设置较高的静态工作电流，已标注在电路图中。
以往的理论和经验认为，变频级电流不能过大，否则噪声增大，这是几十年前锗管时代的认知，硅管性能已经不是锗管能比的，个人认为9018不会有噪声之忧，所以尽管放心取用较大的静态电流，可以获得更高的增益。
一中放较高的工作点也为AGC提供了更大的可控制范围。
2. R13以2AP9代替，以实现二次AGC功能，因变频增益提高，大信号易产生阻塞。
必须使用二次AGC。
3. 建立3个测试点，用插针座焊接在PCB板上，方便装机调试。
TP1为频率范围测试点，TP2为中频调谐测试点，TP3为中频测试点，安装位置标注在电路图中。
一、组装元件中喇叭质量很差，手上又没有更好的，反正有时间，那就先用功率信号源煲上三天，看看效果。
认识实习系列指导书（试用本）七管半导体收音机原理、安装与调试张玉霞大连大学电子信息工程学院电工电子教研室2008年6月前言一．实习目的通过对一只正规产品收音机的安装、焊接、调试，了解电子产品的装配全过程；训练动手能力；掌握元器件的识别、简易测试及整机调试工艺。
二．要求1．对照原理图讲述整机工作原理；2．对照原理图看懂装配接线图；3．了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5．认真细致地安装焊接，排除安装焊接过程中出现的故障。
三．产品简介该机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用二只二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作，本机体积小巧，外观精致，便于携带。
技术指标：频率范围：525~1605KHz中频频率：465KHz灵敏度：≤2mV/m S/N 20dB扬声器：Ф57mm 8Ω输出功率：50mW电源：3V（2节5号电池）七管收音机组合电路原理七管收音机组合电路又称为超外差式七管接收系统（收音机）。
一、七管收音机组合电路方框图七管收音机的电路方框图如图1所示。
从图中我们一眼就可看出七管收音机电路的全貌，即主要组成部分及各级电路的功能。
--图1 七管收音机的电路方框图及波形图从图1所示的方框图可以看出，七管收音机（超外差）的特点是：把接收到的高频调幅信号的载波频率c f 先变为频率较低而且是固定不变的中间频率i f ，再利用中频放大器加以放大。
输入回路 混频 中放1 中放2 检波 前置低放 功放AGC本振方框图中的变频环节的作用是：把经过选频的高频载波信号（频率为c f 的调幅言号）和由本机振荡器产生的等幅高频信号（频率为o f ）同时加到变频器上，由于变频管的非线性作用，就产生了i f =o f -c f 的差频信号，但仍为调幅波。
因为差频o f -c f 低于载频c f 而又高于音频，所以习惯上把它叫做中频（中周）。

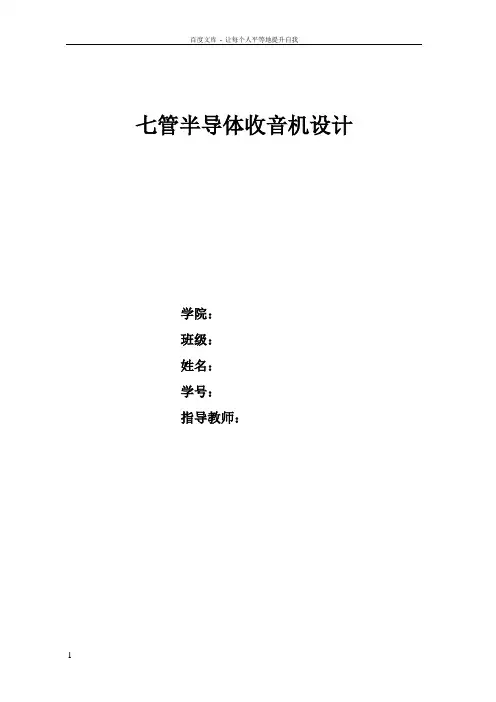

七管半导体收音机设计学院：班级：姓名：学号：指导教师：七管半导体收音机设计（XXXX大学信息工程学院通信工程专业09届学生）摘要:本文设计了一种超外差式收音机,共采用七个三极管。
主要有输入调谐回路、变频电路、中频放大电路、检波电路、低频放大电路、功放电路等组成。
收音机的天线接收到高频信号后,由调谐回路选出信号.然后进入变频电路.变频电路把高频信号搬到中频,然后进行中频信号的放大。
检波电路从调幅波中检出音频信号（即低频信号），进行低频放大和功率放大后输出，便可收听到电台节目。
本文通过从总体电路图分析中分别提取出各个子电路，并且系统的分析各个子电路原理及作用，并且通过理论联系实际，总结出一些焊接时的注意事项和方法。
关键词：超外差；七管；高频；调幅；焊接。
译文：Abstract:This paper introduces a design the superheterodyne, seven of the transistor. Main have input circuit, variable frequency circuits tuning, intermediate frequency amplifier circuit, the detection circuit, low frequency amplifier circuit, power amplifier circuit six parts. The radio antenna to high frequency signal, elected by tuned circuit signal. And then into frequency circuit. Inverter circuit to the high frequency signal moved to intermediate frequency, then the intermediate frequency signal amplifier. The detection circuit from an am wave detection audio signal . low frequency signal), the low frequency amplifier and power amplifier output after, can listen to radio programs. This article through the circuit diagram analysis in general were extracted each child circuit, and the system analysis each child circuit principle and effect, and through the theory with practice, the paper summarizes some attention in the welding and method.Keywords: specialized superheterodyne; Seven tube; High frequency; AM; Welding.引言：随着现在社会的快速发展，人们对电子产品的要求越来越高，因而电子产品无论从制作上还是销售上都要求很高。

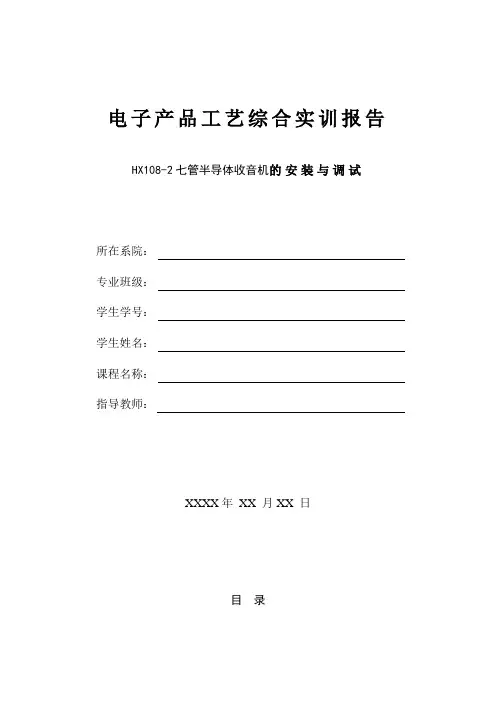

电子产品工艺综合实训报告HX108-2七管半导体收音机的安装与调试所在系院：专业班级：学生学号：学生姓名：课程名称：指导教师：XXXX年XX 月XX 日目录一、实训目的 (1)二、实训内容 (1)三、实训器材介绍 (1)四、原理描述 (2)五、实训步骤 (2)六、实训总结心得 (5)一、实训目的1.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；2.按照图纸焊接元件，组装一台收音机，并掌握其调试方法；3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除；4.了解HX108-2 七管半导体收音机的原理。
熟练焊接的基本技巧；5.掌握电子元器件的识别及质量检验；6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；二、实训内容先要说明一下什么是超外差式收音机，最初的收音机属于直放式收音机，它的特点是，从天线上接收到的高频信号，在检波以前，一直不改变它原来的高频频率（即高频信号直接放大）。
它的缺点是，在接收频段的高端和低段的放大不一样整个波段的灵敏度不均匀。
如果是多波段收音机，这个矛盾更突出。
其次，如果要提高灵敏度，必须增加高频放大的级数，由此带来各级之间的统一调谐的困难，而且高频放大器增益做不高，容易产生自激。
如果能够把收音机接收到的高频信号，都变换成固定的中频信号进行放大检波。
由于中频频率比变换前的信号频率低，而且频率固定不变，所以任何电台的信号都能得到相等的放大量，同时总的放大量也可以较高。
三、实训器材介绍1.实训器材；1.电烙铁一个，2.万用表一部，3。
HX108-2七管半导体收音机完整组件，电烙铁：是电子制作和电器维修的必备工具，主要用途是焊接元件及导线，按机械结构可分为内热式电烙铁和外热式电烙铁，按功能可分为无吸锡电烙铁和吸锡式电烙铁，根据用途不同又分为大功率电烙铁和小功率电烙铁。
万用表：一般以测量电压、电流和电阻为主要目的。
万用表按显示方式分为指针万用表和数字万用表。
黑龙江东方学院《高频电路》课程设计报告题目：HX108-2 AM 收音机的制作与调试学生姓名***学号******学部计算机科学与电气工程专业电子信息工程班级2班指导教师****答辩日期2012年12月21日目录（三号宋体加粗）1.问题提出 (3)2.方案选择 (3)3.电路组成及工作原理 (3)4.实验内容和步骤 (7)5.安装调试 (9)6.元器件表 (13)7.结束语 (14)8.参考资料 (14)1、问题提出现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能。
收音机是最常用的家用电器之一，本次实习就是学习对HX108-2 AM收音机进行焊接、安装、调试、使用，并学会排除一些常见故障。
通过电工实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。
进一步接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。
2、方案选择1)对收音机的安装、焊接及调试，了解电子产品的生产制作过程；2)按照图纸焊接元件，组装一台收音机，并掌握其调试方法；3)通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除。
3、电路组成及工作原理3.1收音机的电路图3.2收音机工作方式框图常用的典型七管超外差收音机电路，它主要由输入回路、变频级、中放级、检波级、低放级、功率输出级和AGC 电路组成。
整机中含有七只三极管，其中V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。
天线回路选出所需的电台信号，经过变压器B1耦合到变频管V1的基极。
同时，由变频管V1、振荡线圈B2、双联同轴可变电容C1B 等元器件组成的基极调射级型变压器反馈式本机振荡器，本振信号经电容C3注入到变频管V1的发射极。
电台信号与本振信号在变频管V1中进行混频，混频后，V1管集电极电流中将含有一系列的组合频率分量，其中也包含本振信号与电台信号的差频（465KHZ ）分量，经过中周B3（内含谐振电容），选出所需的中频分量，并耦合到中放管V2的基极，R3用来进一步提高抗干扰性能，二极管VD3用以限制混频后的中频信号振幅（即二次AGC ）。
图3.3为输入回路与变频级。
9018HR C 24K9018GR C C C 1032KC C R V 2420K B 313223R 13B 2V 131001AR8 1K1B2223C 3R 2C 1CBM223P44.7μ5223+红黄B 151503.3输入回路与变级频中放时由V2、V3等元器件组成的两级小信号谐振放大器，通过两级中放将混频后所获得的中频信号放大后，送人下一级的检波器。
检波器时由三极管V4（相当于二极管）等元件组成的大信号包络检波器。
检波器将放大了的中频调幅信号还原成所需的音频信号，经耦合电容C10送人后级低频放大器中进行放大。
在检波过程中，除产生了所需的音频信号之外，还产生了反映了输入信号强弱的直流分量，由检波电容之一C7两端取出后，经R8、C4组成的低通滤波器滤波后，作为AGC 电压（-UAGC ）加到中放管V2的基极，实现反向AGC 。
即当输入信号增强时，AGC 电压降低，中放管V2的基极偏置电压降低，工作电流IE 将减小，中放增益随之降低，从而使得检波器输出的电平能维持在一定的范围。
图3.4为中放级，图3.5为检波级，图3.6为自动增益控制电路。
1009018HV 62KV R C 223C 223R 2232236805K150C 14μR12 220+B 5V 439018HR 6B 429018H420K B 3R8 1K44.7μC 56223C 7751C 8C 9R 9+W 黄白黑R 53.4中级放C V V C C R 223C R 4.7W R 14100μR12 220+B 549018H39018HR8 1K44.7μ7223751C 892239680++C 10μ5K黑51503.5检波级100V V C C R C C R C W R C 14μR12 220+B 549018H39018HR8 1K44.7μ7223751822392239680++104.7μ5K黑51503.6自动增益控制电路低放部分时由前置放大器和低频功率放大器组成。
由V5组成的变压器耦合式前置放大器将检波器输出的音频信号放大后，经输入变压器B6送人功率放大器中进行功率放大。
功率放大器时由V6、V7等元器件组成，它们组成了变压器耦合式乙类推挽功率放大器，将音频信号的功率放大到足够大后，经输出变压器B7耦合去推动扬声器发声。
其中R11、VD4用来给功放管V6、V7提供合适的偏置电压，消除交越失真。
图3.7为低放级和功率输出级。
1009013HC R R 1009013HV 223C R 4.75KC V 8DC 3~5 mA4~10 mAC 15μV 611223111K+B 7B 61051KC 14μR12 220+V 549018HC 892239680+C 10μW D 3IN41481222379013HKY Ω3V3.7低放级和功率输出级本机由3V直流电压供电，为了提高功放的输出功率，因此，3V直流电压经滤波电容C15去耦滤波后，直接给低频功率放大器供电。
前面各级电路时用3V直流电压经过由R12、VD1、VD2组成的简单稳压电路稳压后（稳定电压约为1.4V）供电，目的是用来提高各级电路静态工作点的稳定性。
4、实验内容和步骤（1）元器件准备与检查首先根据元器件清单（见附表6.1）清点所有元器件，并用万用表粗测元器件的质量好坏。
再将所有元器件上的漆膜、氧化膜清除干净，然后进行搪锡（如元器件引脚未氧化则省去此项）。
（2）插件焊接过程焊接步骤： 1）准备焊接：准备焊锡丝和烙铁。
2）加热焊件：烙铁接触焊接点，使焊件均匀受热。
3）熔化焊料：当焊件加热到能熔化焊料的温度后将焊丝至于焊点，焊料开始熔化并湿润焊点。
4）移开焊锡：当熔化一定量的焊锡后将焊锡丝移开。
5）移开烙铁：当焊锡完全湿润焊点后移开烙铁。
注意事项：①按照装配图（见图 4.1）正确插入元件，其高低、极向应符合应符合图纸规定。
图4.1 HX108-2型收音机装配图图4.2 PCB图②焊点要光滑，大小最好不要超出焊盘，不能有虚焊、搭焊、漏焊。
③注意二极管、三极管的极性以及色环电阻的识别。
如图4.3所示。
图4.3④输入（绿或蓝色）、输出（黄色）变压器不能调换位置。
⑤红中周B2插件后外壳应弯脚焊牢，否则会造成卡调谐盘。
（3）组合件准备1）将电位器拨盘装在W-5K电位器上，用M1.7×4螺钉固定。
2）将磁棒套入天线线圈及磁棒支架。
（4）装大件1）将双联CBM-223P安装在印刷电路板正面，将天线组合件上的支架放在印刷电路板反面双联上，然后用2只M2.5×5螺钉固定，并将双联引脚超出电路板部分，弯脚后焊牢。
2）天线线圈的1端焊接于双联天线联C1-A 上，2端焊接于双联中点地线上，3端焊接于V1基极（b ）上，4端焊接于R1、C2公共点。
3） 将电位器组合件焊接在电路板指定位置。
（5）开口检查与试听收音机装配焊接完后，检查元件有无装错位置，焊点是否脱焊、虚焊、漏焊。
所焊元件有无短路或损坏。
发现问题及时修理、更正。
用万用表进行整机工作点、工作电流测，如检查满足要求，即可进行收台试听。
5、安装调试一、前框准备1） 将电池负极弹簧、正极片安装在塑壳上，同时焊好连结点及黑色、红色引线。
2） 将周率板反面双面胶保护纸去掉，然后贴于前框，注意要安装到位，并撕去周率板正面保护膜。
3）将喇叭安装于前框，用小螺丝批导入压脚，用烙铁热铆三只固定脚。
然后将拎带套在前框内。
4） 将调谐盘安装在双联轴上，用M2.5×5螺钉固定，注意调谐盘方向。
5） 根据装配图，分别将二根白色导线焊接在喇叭与线路板上。
6）将正极、负极电源线分别焊在线路板指定位置。
二、调试步骤：1）在元器件装配焊接无误及机壳装配好后，将机器接通电源，在AM 能收到本地电台后，即可进行调试工作。
2） 中频调试（仪器连接见方框图5.1所示）首先将双联旋一最低频率点，XFG-7信号发一器置于465KHz 频率处，输出场强为10mV/M ，调制频率1000Hz ，调幅度30%，收到信号后，示波器有1000Hz 波形，用无感应螺丝刀依次调节黑-白-黄三个中周，且反复调节，使其输出最大，465KHz 中频即调好。
图5.1XFG-7信 号发生器收音机3V 电源0.48m毫伏表示波器8Ω圆环3）波段复盖及统调调试①将XFG-7置于520KHz，输出场强为5mV/M，调制频率1000Hz，调制度30% ，双联调至到低端，用无感应螺丝刀调节红中周（振荡线圈），收到信号后，再将双联旋到最高端，XFG-7信号发生器置1620KHz,调节双联振荡联微调CA-2，收到信号后，再重复双联旋至低端，调红中周，高低端反复调整，直至低端频率520KHz高端频率为1620KHz为止。
②统调：将XGF-7置于600KHz，输出场强为5mv/M左右，调节收音机调谐旋钮，收到600KHz信号后，调节中波磁棒线圈位置，使输出最大然后将XFG-7旋至1400KHz，调节收音机，直至收到1400KHz信号后，调双联微调电容CA-1，使输出为最大，重复调节600KHz-1400KHz统调点，直至二点均为最大为止。
4）在中频、复盖、统调结束后，机器即可收到高中低端电台，且频率与刻度基本相符。
5）故障分析a、检查要领：一般由后级向前检测，先检查低功放级，再看中放和变频级。
(1)低频部分：若输入、输出变压器位置装错，虽然工作电流正常，但音量很低；V6、V7集电极(c)和发射极(e)装错，工作电流调不上，音量极低。
(2)中频部分：中频变压器序号位置装错，结果会造成灵敏度和选择性降低,有时还会自激(3)变频部分：判断变频级是否起振，用万用表直流2．5V档测V1基极和发射极电位，若发射极电位高于基极电位，说明电路工作正常，否则说明电路有故障。
变频级工作电流不宜太大。
否则噪声大。
b、检测方法(1)整机静态总电流测量：本机静态总电流≤25mA，无信号时，若25mA,则该机出现短路或局部短路，无电流则电源没接上(2)工作电压测量：总电压为3V，正常情况下，D1、D2两二极管电压在1．3 ±0．1V，此电压大于1．4V或小于1．2V时，此机均不能正常工作。
大于1．4V时二极管IN4148可能极性接反或已坏，检查二极管。
小于1．3V或无电压应检查：①电源3V有无接上；②R12电阻220Ω是否接对或接好；③中周(特别是白中周和黄中周)初级与其外壳短路。
(3)变频级无工作电流：检查点：①无线线圈次级未接好；②V1三级管已坏或未按要求接好；③本振线圈次级不通，R3虚焊或错焊接了大阻值电阻；④电阻R1和R2接错或虚焊。
