挖掘机关键配置——“四轮一带”详解

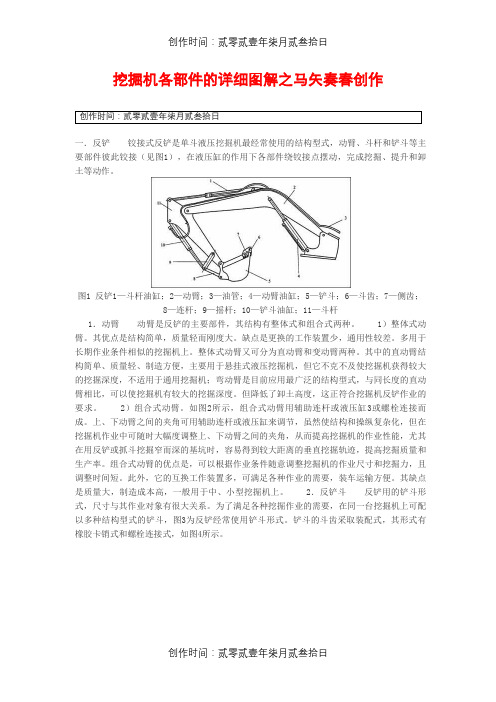

挖掘机各部件的详细图解之马矢奏春创作创作时间：贰零贰壹年柒月贰叁拾日一．反铲铰接式反铲是单斗液压挖掘机最经常使用的结构型式，动臂、斗杆和铲斗等主要部件彼此铰接（见图1），在液压缸的作用下各部件绕铰接点摆动，完成挖掘、提升和卸土等动作。

图1 反铲1—斗杆油缸；2—动臂；3—油管；4—动臂油缸；5—铲斗；6—斗齿；7—侧齿；8—连杆；9—摇杆；10—铲斗油缸；11—斗杆1．动臂动臂是反铲的主要部件，其结构有整体式和组合式两种。

1）整体式动臂。

其优点是结构简单，质量轻而刚度大。

缺点是更换的工作装置少，通用性较差。

多用于长期作业条件相似的挖掘机上。

整体式动臂又可分为直动臂和变动臂两种。

其中的直动臂结构简单、质量轻、制造方便，主要用于悬挂式液压挖掘机，但它不克不及使挖掘机获得较大的挖掘深度，不适用于通用挖掘机；弯动臂是目前应用最广泛的结构型式，与同长度的直动臂相比，可以使挖掘机有较大的挖掘深度。

但降低了卸土高度，这正符合挖掘机反铲作业的要求。

2）组合式动臂。

如图2所示，组合式动臂用辅助连杆或液压缸3或螺栓连接而成。

上、下动臂之间的夹角可用辅助连杆或液压缸来调节，虽然使结构和操纵复杂化，但在挖掘机作业中可随时大幅度调整上、下动臂之间的夹角，从而提高挖掘机的作业性能，尤其在用反铲或抓斗挖掘窄而深的基坑时，容易得到较大距离的垂直挖掘轨迹，提高挖掘质量和生产率。

组合式动臂的优点是，可以根据作业条件随意调整挖掘机的作业尺寸和挖掘力，且调整时间短。

此外，它的互换工作装置多，可满足各种作业的需要，装车运输方便。

其缺点是质量大，制造成本高，一般用于中、小型挖掘机上。

2．反铲斗反铲用的铲斗形式，尺寸与其作业对象有很大关系。

为了满足各种挖掘作业的需要，在同一台挖掘机上可配以多种结构型式的铲斗，图3为反铲经常使用铲斗形式。

铲斗的斗齿采取装配式，其形式有橡胶卡销式和螺栓连接式，如图4所示。

图2 组合式动臂1—下动臂；2—上动臂；3—连杆或液压缸图3 反铲经常使用铲斗结构1—齿座；2—斗齿；3—橡胶卡销；4—卡销；5、6、7—斗齿板二．正铲单斗液压挖掘机的正铲结构如图5所示，主要由动臂2、动臂油缸1、铲斗5、斗底油缸4等组成。

挖掘机的基本构造及基本原理挖掘机，也被称为挖掘装载机，是一种工程机械设备，广泛应用于土地开垦、建筑施工、矿山开采以及道路修建等领域。

它的作用主要是利用挖掘斗进行土方开挖、土石方搬运和装载等作业。

本文将介绍挖掘机的基本构造和基本原理。

一、挖掘机的基本构造1. 上车架：挖掘机的上车架是整个机器的主体部分，由结构坚固的钢板焊接而成。

上车架上装有发动机、液压系统、驾驶室和操作系统等重要组成部分。

2. 履带：挖掘机通常采用履带作为行走装置，履带由许多金属链节和链轮组成。

通过链轮的驱动，可以使挖掘机在各种复杂地形中行走，具有很好的稳定性和承载能力。

3. 转台：挖掘机的上部装有一个可以旋转的转台，转台可以使挖掘机实现360度的旋转，从而方便进行各种工作角度的操作。

4. 井架：井架是挖掘机的重要组成部分，它位于挖斗的前端，使挖斗能够进行上下、前后的运动。

井架通常由液压缸和支撑杆组成，通过液压系统控制其运动。

5. 挖斗：挖斗是挖掘机进行挖掘工作的重要工具，通常由耐磨钢板制成。

挖斗可通过井架的升降和井架的前后运动来实现对土方的挖掘、装载和卸载。

二、挖掘机的基本原理挖掘机的工作原理主要是通过液压系统的作用实现的。

液压系统由液压泵、液压缸和液压阀等组成，它们共同协调工作，实现挖掘机的各项功能。

1. 液压泵：液压泵是挖掘机的动力来源，它通过旋转产生压力，并将液压油送往液压系统中的液压缸。

2. 液压缸：液压缸是液压系统的执行部件，它将液压泵提供的压力转变为机械能，并通过井架和挖斗的运动实现对土方的挖掘和装载。

3. 液压阀：液压阀在挖掘机的液压系统中起到控制和调节压力、流量和方向的作用。

通过控制液压阀的开启和关闭，可以实现对液压缸的控制，从而实现挖掘机的各项功能。

挖掘机的工作原理可以简单概括为：液压泵提供动力，产生压力并将液压油送入液压系统中；液压缸实现对挖斗和井架的运动；液压阀控制液压缸的工作。

整个系统通过液压泵、液压缸和液压阀等组成的闭合回路来实现工作。

“四轮一带”的使用与维护“四轮一带”指的是履带滚动系统的驱动轮、托带轮、支重轮、引导轮与履带。

“四轮一带”的正确使用和正维护，能够大大降低机械维修的费用。

四轮一带承受着机器的全部重量与压力，加上恶劣的工作环境，它的一次维修成本远远高于液压系统，四轮一带一旦遭到损坏，整台机器只能停用甚至直接报废。

以推土机为例，更换其工作泵仅需四五千元，而更换四轮一带的价格是其十倍，因此当四轮一带损坏时，很多单位选择直接报废。

如果平时注重四轮一带的使用与维护，直至整机报废只需换一次。

标签：四轮一带；使用；维护正确的使用与维护四轮一带，可以使机械维修的费用大大降低。

以推土机作为例子，其维修费用中，四轮一带的维修占据了60%，科学使用并定期维护四轮一带能够节省维修的费用，而且还能延长其使用寿命。

1 根据作业环境选择合适的履带岩石型机械履带，它的履带板是高锰钢材质，机械运行中表面由于物理碰撞会发生硬化。

履带磨损程度加深，其表面硬化层会被磨掉，暴露出的部分会因为岩石挤压与撞击持续发生硬化。

若履带板不在硬岩石的路况下工作，没有物理力量使履带板产生硬化，履带板的不会具有很强的硬度，这时履带的磨损速递就会加快。

作业路况与四轮一带的使用寿命直接相关，依据机械作业的环境选择履带的类型非常重要。

（1）一般土壤作业。

用履带板为单齿，也可以用被替换下来的经过焊接修理的履带或者有掩饰装置的履带。

这种履带板具有齿阔非常的尖利，牵引力大，抓地牢固。

需要注意的是，由于其强度不够，可能产生弯曲或者断裂，不能用于岩石土壤的作业当中。

（2）掘雪和装载时。

要选用半双齿装置的履带，其齿高高于单齿的履带低于三齿的履带，两个履带的齿高度不一样。

郑重类型的履带能够顺畅的完成各个方位的转向，具有非常大的牵引力，履带的齿非常厚，称重量非常大时也具有非常高的抗弯度和抗扭强度，但缺点是，若地面较硬，乘坐的舒适性不佳。

（3）在铺砖和铺石的路面。

铺砖的路况下用橡胶的履带板，铺石的路况下用平履带板。

第一章绪论1.1 液压挖掘机在现代化建设中的作用挖掘机，又称挖掘机械<excavating machinery>，挖掘机是从事上方开挖的—种施工机械。

单斗挖掘机工作过程中，以铲斗的切削刃切削物料，挖掘高于或低于承机面的物料。

铲斗装满后提升，回转至卸载地点并装入运输车辆或卸至堆料场，卸空后的铲斗再回转并下降到挖掘位置开始下一次的挖掘。

当挖掘机挖完一段土后，机械移动一段距离，以便继续作业。

因此，单斗液压挖掘机是一种周期循环自行式作业的土方机械。

其挖掘的物料主要是土壤、煤、泥沙以及经过预松后的土壤和岩石。

液压挖掘机是在机械传动挖掘机的基础上发展起来的,是一种广泛应用于建筑、铁路、公路、等建设项目的项目机械，是各种土方石施工中必不可少的重要机械设备。

在建筑项目中，可用来挖掘基坑、排水沟，拆建筑，平整场地。

还可利用不同的工作装置进行装卸、吊装、打桩等；在水利项目中，可用来开挖水库、运河、沟渠，疏浚和挖深河道等；在交通运输项目中，用来挖掘土方、建筑路基、平整地面和挖路旁排水沟；在矿业项目中，用来采掘矿石或煤，或装载、钻孔等。

据有关专家估算，全世界各种施工作业场约有65%至70%的土石方项目都是由挖掘机完成的。

挖掘机是一种万能型项目机械，目前已经无可争议地成为项目机械的第一主力机种，在世界项目机械市场上己占据首位，并且仍在发展扩大。

挖掘机的发展主要以液压技术的应用为基础，其液压系统已成为项目机械液压系统的主流形式。

液压挖掘机对于减轻工人繁重的体力劳动，提高施工效率等都起着很重要的作用。

据有关部门统计，一台斗容量为1.0的液压挖掘机挖掘Ⅰ-Ⅳ级土壤时，每班生产率大约相当于300-400个工人一天的工作量。

因此，大力发展液压挖掘机，对于提高劳动生产率和加快国民经济的发展具有重大意义。

1.2挖掘机的工作特点和基本类型1.2.1挖掘机的主要优缺点液压挖掘机因为在动力装置和工作装置之间采用容积式液压传动，靠液体的压力能进行工作，相对机械传动具有许多优点:(1>因为液压传动是油管连接，所以借助油管的连接可以方便灵活地布置传动机构，这是比机械传动优越的地方。
