第一部分概述1.1 仪器简介HBCY-2C采样器在控制器的控制下,采用计量蠕动泵将水样采入仪器,通过仪器分配系统将水样送入指定的采样瓶中,通过恒温系统将水样温度恒定在5℃,从而完成水样的自动采集、自动分配和恒温保存过程。
HBCY-2C采样器采用单片控制技术,可实现按周期、流量、脉冲、指定时间等多种方式采样,并可实现远程控制采样、远程修改参数、远程获取采样记录等功能。
HBCY-2C采样器还具有密码保护、断电保护、缺水保护等保护功能,是一款智能化的工业水质自动采样器。
1.2 仪器特点及技术参数1.2.1 仪器主要特点1)仪器采用不锈钢外壳并且加喷室外塑,强度高,防腐能力强。
2)分瓶采样功能:仪器可实现1~24瓶分瓶采样,瓶数可自由设定。
3)样品恒温保存功能:在温度控制系统控制下,可实现样品恒温保存。
4)多种触发方式:可实现周期、定时、累积流量、瞬时流量、脉冲、流量周期、脉冲周期和远程启动等多种采样触发方式。
5)采样记录功能:可记录每次采样的采样时间、采样量、采样触发方式等信息,最多可存储240条采样记录。
6)通信功能:仪器有RS232接口,既可实现远程启动采样,又可以远程修改参数和远程提取采样记录。
7)断电保护功能:仪器在运行状态下断电并重新通电后,仪器能自动恢复原运行状态,断电后仪器参数不丢失。
8)外接泵控制功能:当采样距离大于内置采样泵的距离范围时,需使用外接采样泵,此时可使用仪器的外接泵控制功能。
9)分混、混分功能:每次采样可放在多个瓶里,每个瓶可存放多次采样。
HBCY-2C水质自动采样器使用说明书1.2.2 仪器主要性能参数1)单次采样量:10~400 ml2)瓶数:1~24瓶可设3)单瓶最大容量:400 ml4)采样间隔:2~9999分钟可设5)温度控制:5℃±2℃6)内置采样泵吸程:6米7)采样精度:±5 ml1.2.3 使用环境要求1)工作电压:AC220V±10%,50Hz2)工作温度:0℃~40℃3)工作湿度:小于85%1.3 仪器结构及接口1.3.1 仪器外型尺寸图1.1 仪器外形图仪器外型如图所示,外型尺寸为482mm×465mm×1045mm,重量约70kg。

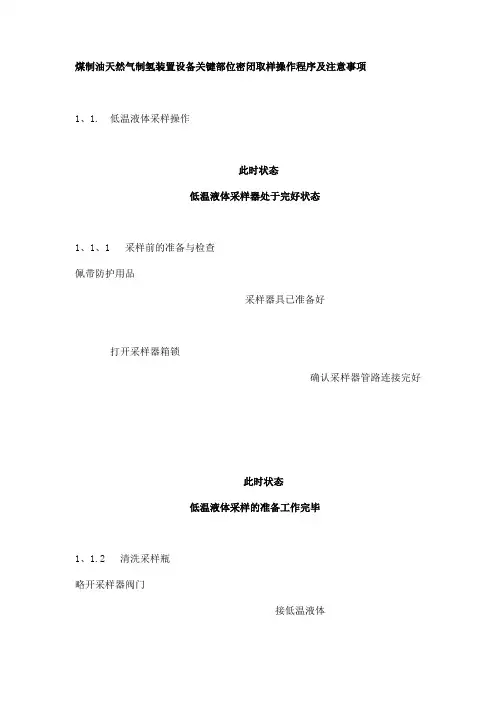

煤制油天然气制氢装置设备关键部位密闭取样操作程序及注意事项1、1. 低温液体采样操作此时状态低温液体采样器处于完好状态1、1、1 采样前的准备与检查佩带防护用品采样器具已准备好打开采样器箱锁确认采样器管路连接完好此时状态低温液体采样的准备工作完毕1、1.2 清洗采样瓶略开采样器阀门接低温液体关闭采样器阀门清洗采样瓶注意要求清洗采样瓶步骤重复三次此时状态低温液体采样器处于完好状态1、1.3 采样采样关闭采样器阀门关闭采样器箱门并上锁此时状态采样完毕,低温液体采样器具备条件下次采样条件1、2. 高温液体采样操作此时状态高温液体采样器处于完好状态1、2.1 采样前的准备与检查佩带防护用品采样器具已准备好确认采样器管路连接完好此时状态高温液体采样的准备工作完毕1、2.2 投用冷却水打开冷却水上水阀确认采样器下部有水流出2.3 清洗采样瓶略开采样器出入口阀门接高温液体关闭采样器出口阀门清洗采样瓶注意要求清洗采样瓶步骤重复三次。
1、2.4 采样采样关闭采样器入口阀门确认没有液体流出关闭采样器出口阀门关闭冷却水阀门此时状态采样完毕,高温液体采样器具备条件下次采样条件1、3. 氢采样操作此时状态氢采样器处于完好状态3、3、1采样前的准备与检查做好劳动保护确认采样器管路连接完好此时状态氢采样准备工作完毕1、3.2 清洗采样球囊站在上风口打开放空阀开采样器入口阀确认放空管线畅通确认放空管线压力打开采样器阀门给球囊充气关闭采样器阀门清洗球囊注意要求清洗球囊步骤重复三次。
1、3.3 采样采样打开采样器阀门关闭采样器阀门关闭采样器入口阀关闭放空阀此时状态采样完毕,氢采样器具备下次采样条件。
第一部分概述1.1 仪器简介HBCY-2C采样器在控制器的控制下,采用计量蠕动泵将水样采入仪器,通过仪器分配系统将水样送入指定的采样瓶中,通过恒温系统将水样温度恒定在5℃,从而完成水样的自动采集、自动分配和恒温保存过程。
HBCY-2C采样器采用单片控制技术,可实现按周期、流量、脉冲、指定时间等多种方式采样,并可实现远程控制采样、远程修改参数、远程获取采样记录等功能。
HBCY-2C采样器还具有密码保护、断电保护、缺水保护等保护功能,是一款智能化的工业水质自动采样器。
1.2 仪器特点及技术参数1.2.1 仪器主要特点1)仪器采用不锈钢外壳并且加喷室外塑,强度高,防腐能力强。
2)分瓶采样功能:仪器可实现1~24瓶分瓶采样,瓶数可自由设定。
3)样品恒温保存功能:在温度控制系统控制下,可实现样品恒温保存。
4)多种触发方式:可实现周期、定时、累积流量、瞬时流量、脉冲、流量周期、脉冲周期和远程启动等多种采样触发方式。
5)采样记录功能:可记录每次采样的采样时间、采样量、采样触发方式等信息,最多可存储240条采样记录。
6)通信功能:仪器有RS232接口,既可实现远程启动采样,又可以远程修改参数和远程提取采样记录。
7)断电保护功能:仪器在运行状态下断电并重新通电后,仪器能自动恢复原运行状态,断电后仪器参数不丢失。
8)外接泵控制功能:当采样距离大于内置采样泵的距离范围时,需使用外接采样泵,此时可使用仪器的外接泵控制功能。
9)分混、混分功能:每次采样可放在多个瓶里,每个瓶可存放多次采样。
1.2.2 仪器主要性能参数1)单次采样量:10~400 ml2)瓶数:1~24瓶可设3)单瓶最大容量:400 ml4)采样间隔:2~9999分钟可设5)温度控制:5℃±2℃6)内置采样泵吸程:6米7)采样精度:±5 ml1.2.3 使用环境要求1)工作电压:AC220V±10%,50Hz2)工作温度:0℃~40℃3)工作湿度:小于85%1.3 仪器结构及接口1.3.1 仪器外型尺寸仪器外型如图所示,外型尺寸为482mm×465mm×1045mm,重量约70kg。
密闭取样器技术说明书一、引言密闭取样器是一种常用于采集气体或液体样品的设备,它能够有效保持样品的原始特性并防止外界污染。
本文将详细介绍密闭取样器的原理、结构、使用方法以及注意事项。
二、原理密闭取样器基于密闭原理,通过将样品与外界隔离,保持样品在一定的环境条件下不受外界干扰。
其关键部件包括采样室、密闭阀门、进样管路和密封装置等。
三、结构1. 采样室:采样室是密闭取样器的核心部分,它由高强度材料制成,能够承受高压和高温条件下的采样。
采样室内部通常包含样品容器、过滤器和温度控制装置等。
2. 密闭阀门:密闭阀门用于控制样品的进出,它能够保证样品在采样室内的完全密封,并能够根据需要进行开关操作。
3. 进样管路:进样管路是连接采样室与外界的通道,它需要具备良好的密封性和耐腐蚀性,以确保样品在进出过程中不受污染。
4. 密封装置:密封装置是保证整个密闭取样器密封性的重要组成部分,它通常由橡胶或金属制成,能够在高温和高压条件下保持良好的密封效果。
四、使用方法1. 准备工作:在使用密闭取样器之前,首先需要对设备进行检查,确保各个部件完好无损。
同时,根据采样要求选择适当的样品容器和过滤器。
2. 连接密闭取样器:将进样管路连接到待采样的源头,并确保连接处密封可靠。
打开密闭阀门,使样品进入采样室。
3. 采集样品:根据需要调节采样室内的温度和压力,并控制采样时间。
待采样完成后,关闭密闭阀门,并将采样室与进样管路分离。
4. 样品处理:将采集到的样品转移到分析容器中,注意避免样品的二次污染。
五、注意事项1. 在使用密闭取样器进行高温、高压采样时,需要注意安全防护措施,避免发生意外事故。
2. 在使用过程中,严禁用力过大或使用尖锐物品对密闭取样器进行敲击,以免损坏设备。
3. 使用密闭取样器前,必须对设备进行充分清洁和消毒,以避免样品受到污染。
4. 密闭取样器的维护保养工作应定期进行,包括对密封装置、阀门和管路进行检查和更换。
六、总结密闭取样器是一种重要的采样设备,其密封性能和操作简便性使其在科研、环保、医疗等领域得到广泛应用。

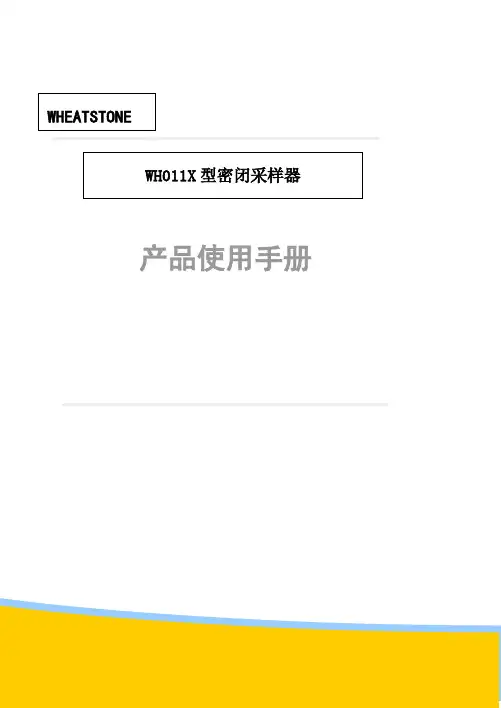

WHEATSTONEWH011X型密闭采样器产品使用手册目录目录 ......................................................................... - 0 -一、概述 ........................................ 错误!未定义书签。
二、技术参数 ................................ 错误!未定义书签。
三、注意事项 ................................ 错误!未定义书签。
四、操作说明 ................................ 错误!未定义书签。
五、装箱单...................................................................错误!未定义书签。
一、概述WH011X型密闭采样器是依据SH 0233《液化石油气采样法》和GB/T13290《工业用丙烯和丁二烯液态采样法》设计制造的主要用于液化石油气, 丙烯,丁二烯分析试样的船用贮存和输送时的采样需求而针对设计的装置。
同时也能广泛用于各种需要移动的、便携式的进行密闭采样的场合。
密闭采样器由一套柱塞缸体与LPG液化采样器及连接管线组成。
通过手动旋转丝杆带动活塞运动可以轻松将LPG 采样器内的液化气无害化的返还原储存罐。
系统并配套有公英制转换接头,可方便实现各国标准接口的采样。
二、技术参数1.型号:WH011X2.材质:3043.适用介质:液化石油气及丙烯,丁二烯等气(液)体4.容积:526 ml5.最大行程:145 mm6.最大承压:4 Mpa7.额定压力:2 Mpa8.工作温度:-20~60℃9.接口类型:M14*1.5 或ZG1/4三、注意事项1.在本说明述及的所有操作过程中,须认真执行有关安全措施。
2.采样人员应避免液化石油气接触皮肤,应戴上手套和防护眼镜,避免吸入蒸气。

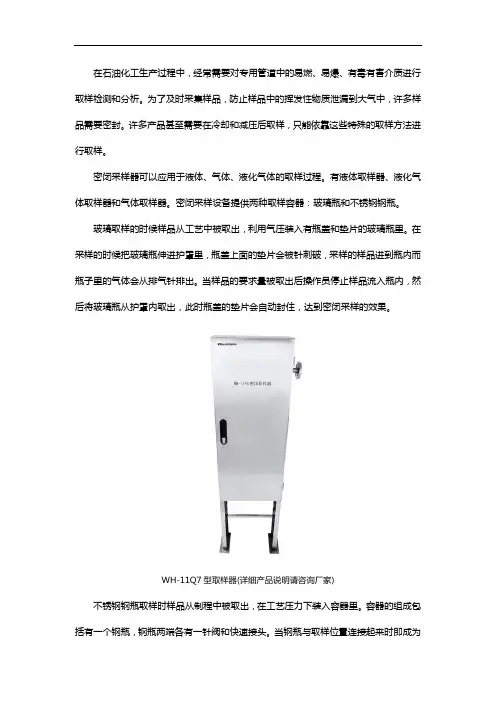

在石油化工生产过程中,经常需要对专用管道中的易燃、易爆、有毒有害介质进行取样检测和分析。
为了及时采集样品,防止样品中的挥发性物质泄漏到大气中,许多样品需要密封。
许多产品甚至需要在冷却和减压后取样,只能依靠这些特殊的取样方法进行取样。
密闭采样器可以应用于液体、气体、液化气体的取样过程。
有液体取样器、液化气体取样器和气体取样器。
密闭采样设备提供两种取样容器:玻璃瓶和不锈钢钢瓶。
玻璃取样的时候样品从工艺中被取出,利用气压装入有瓶盖和垫片的玻璃瓶里。
在采样的时候把玻璃瓶伸进护罩里,瓶盖上面的垫片会被针刺破,采样的样品进到瓶内而瓶子里的气体会从排气针排出。
当样品的要求量被取出后操作员停止样品流入瓶内,然后将玻璃瓶从护罩内取出,此时瓶盖的垫片会自动封住,达到密闭采样的效果。
WH-11Q7型取样器(详细产品说明请咨询厂家)不锈钢钢瓶取样时样品从制程中被取出,在工艺压力下装入容器里。
容器的组成包括有一个钢瓶,钢瓶两端各有一针阀和快速接头。
当钢瓶与取样位置连接起来时即成为一套取样器。
取样时样品会流经钢瓶,当样品是液化气体时,有定量的液体会流入定容缓冲瓶内,以确定钢瓶内被部份填满后,操作员关闭钢瓶的针阀,然后将快速接头内残留的气体进行卸压,让气体从排气端排出,此时再将钢瓶与取样器分开,完成取样。
密闭采样器适用于石油、化工装置中对管道内工艺状况下的各种介质,尤其是有毒和有害、易燃、易爆等危害的高中低压气液介质的无泄漏取样。
密闭采样器由箱体、采样钢瓶、快速接头、压力表、阀门、密封件及法兰组成。
样品真实性强、准确性高、无残夜、残气排放,有效的防止有毒、有害介质对操作者的伤害,同时不会污染环境,避免了易燃易爆介质在采样时可能造成的危险事故,符合国家对环保和防火、防爆安全规范的要求,已在国内石油化工多套装置应用,该取样器非常适合炼化装置的使用,安装方便,具有可靠的安全性,同时,由于取样系统是密闭的,较好的解决了环保方面的问题,符合清洁工艺生产的需要。

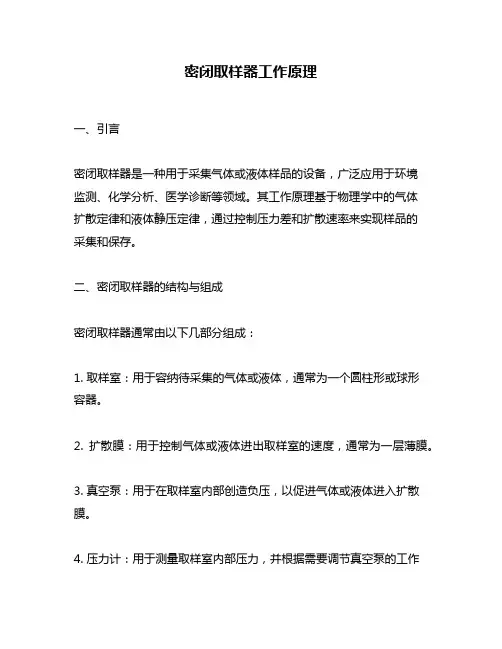

密闭取样器工作原理一、引言密闭取样器是一种用于采集气体或液体样品的设备,广泛应用于环境监测、化学分析、医学诊断等领域。
其工作原理基于物理学中的气体扩散定律和液体静压定律,通过控制压力差和扩散速率来实现样品的采集和保存。
二、密闭取样器的结构与组成密闭取样器通常由以下几部分组成:1. 取样室:用于容纳待采集的气体或液体,通常为一个圆柱形或球形容器。
2. 扩散膜:用于控制气体或液体进出取样室的速度,通常为一层薄膜。
3. 真空泵:用于在取样室内部创造负压,以促进气体或液体进入扩散膜。
4. 压力计:用于测量取样室内部压力,并根据需要调节真空泵的工作状态。
5. 采样瓶:用于保存采集到的气体或液体样品,在需要时可以进行分析。
三、密闭取样器的工作原理1. 气态物质采集原理当密闭取样器中的取样室内部压力低于外部大气压时,外部空气会通过扩散膜进入取样室。
扩散膜的作用是限制气体进出的速度,从而使得采集到的气体具有一定的代表性和稳定性。
当取样室内部压力达到平衡时,真空泵停止工作,此时可以将扩散膜拆下,并用采样瓶收集气体。
2. 液态物质采集原理当密闭取样器中的取样室内部压力低于外部液体静压时,外部液体会通过扩散膜进入取样室。
与气态物质不同的是,液态物质在进入取样室后需要充分与空气混合,以保证采集到的液体具有一定的代表性和稳定性。
因此,在真空泵停止工作后,需要等待一段时间以使液态物质充分混合,并使用采样瓶收集。
四、密闭取样器的应用密闭取样器广泛应用于环境监测、化学分析、医学诊断等领域。
例如,在环境监测中,可以使用密闭取样器来采集空气中的有害气体,如二氧化硫、一氧化碳等。
在化学分析中,可以使用密闭取样器来采集反应产物或溶液中的有机物。
在医学诊断中,可以使用密闭取样器来采集人体呼出气体或尿液等生物样品。
五、总结密闭取样器是一种用于采集气体或液体样品的设备,其工作原理基于物理学中的气体扩散定律和液体静压定律。
通过控制压力差和扩散速率来实现样品的采集和保存。

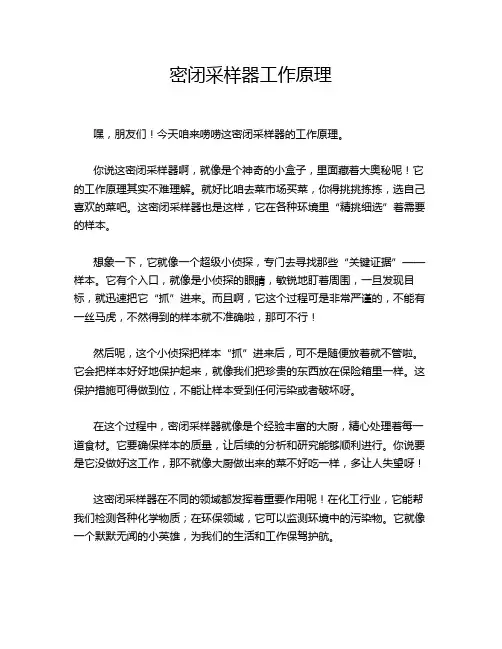

密闭采样器工作原理嘿,朋友们!今天咱来唠唠这密闭采样器的工作原理。
你说这密闭采样器啊,就像是个神奇的小盒子,里面藏着大奥秘呢!它的工作原理其实不难理解。
就好比咱去菜市场买菜,你得挑挑拣拣,选自己喜欢的菜吧。
这密闭采样器也是这样,它在各种环境里“精挑细选”着需要的样本。
想象一下,它就像一个超级小侦探,专门去寻找那些“关键证据”——样本。
它有个入口,就像是小侦探的眼睛,敏锐地盯着周围,一旦发现目标,就迅速把它“抓”进来。
而且啊,它这个过程可是非常严谨的,不能有一丝马虎,不然得到的样本就不准确啦,那可不行!然后呢,这个小侦探把样本“抓”进来后,可不是随便放着就不管啦。
它会把样本好好地保护起来,就像我们把珍贵的东西放在保险箱里一样。
这保护措施可得做到位,不能让样本受到任何污染或者破坏呀。
在这个过程中,密闭采样器就像是个经验丰富的大厨,精心处理着每一道食材。
它要确保样本的质量,让后续的分析和研究能够顺利进行。
你说要是它没做好这工作,那不就像大厨做出来的菜不好吃一样,多让人失望呀!这密闭采样器在不同的领域都发挥着重要作用呢!在化工行业,它能帮我们检测各种化学物质;在环保领域,它可以监测环境中的污染物。
它就像一个默默无闻的小英雄,为我们的生活和工作保驾护航。
你说它厉不厉害?它虽然不大,但是作用可大着呢!没有它,很多工作可都没法开展啦。
所以啊,我们可真得好好感谢这个小家伙,是它让我们能更准确地了解各种物质和环境。
总之呢,这密闭采样器的工作原理虽然不复杂,但它的重要性却是不可忽视的。
它就像我们生活中的一个小助手,默默地为我们服务着。
我们可得好好珍惜它,让它发挥出最大的作用呀!原创不易,请尊重原创,谢谢!。
密闭取样器工作原理
密闭取样器是一种用于采集气体、液体或固体样品的设备,其工作原理主要包括取样原理、密闭原理和取样器结构。
下面将详细介绍密闭取样器的工作原理。
首先,我们来看一下密闭取样器的取样原理。
密闭取样器通过一定的方法将待取样品与外界隔离,然后在密闭状态下进行取样。
取样原理的核心是确保取样的准确性和可靠性,同时保证取样过程不会使样品受到污染或损坏。
在取样过程中,密闭取样器需要保持稳定的取样速度和取样量,以确保取得的样品能够代表被取样物体的真实情况。
其次,密闭取样器的工作原理还涉及到密闭原理。
密闭原理是指在取样过程中,取样器与外界环境保持密闭状态,防止外界空气或其他物质对取样过程造成干扰或污染。
通过密闭原理,密闭取样器可以有效地保护取样样品的纯度和完整性,确保取样结果的准确性和可靠性。
最后,我们来看一下密闭取样器的结构。
密闭取样器通常由取样部分、密闭部分和控制部分组成。
取样部分包括取样头、取样管
道和取样瓶等组件,用于实现对样品的采集和存储。
密闭部分包括密闭阀门、密闭膜和密闭室等组件,用于保持取样器与外界环境的隔离状态。
控制部分包括控制阀、控制器和监测仪器等组件,用于控制取样过程的各项参数,确保取样的准确性和可靠性。
综上所述,密闭取样器的工作原理主要包括取样原理、密闭原理和取样器结构。
通过合理的设计和严格的控制,密闭取样器能够实现对各种样品的准确、可靠取样,为科研实验、环境监测和生产过程中的质量控制提供了重要的技术支持。
密闭取样器的工作原理对于提高取样效率、保障取样质量具有重要意义,值得进一步研究和应用。
气体密闭采样器的使用说明嘿,朋友们,今天咱们聊聊气体密闭采样器。
别担心,不会太枯燥,咱们轻松愉快地说。
你知道吗,这个小家伙在科学和工业中可是大显身手的。
想象一下,像个隐形的小侦探,悄悄地捕捉气体的秘密。
使用它并不难,就像喝水一样简单。
准备工作是关键。
你得确保采样器干净,别让它沾上污垢,像是老爸的旧车一样,油腻腻的。
把采样器放在通风良好的地方,空气新鲜,才能捕捉到好气体。
检查一下密封圈,确保它们没有老化,这可是气体安全的守护者。
别小看这些小细节,往往成败在于此。
就是采样的时刻了。
把采样器连接到气体源头,顺便想象自己是个科学家,正在进行一次伟大的实验。
打开阀门,听到“嘶”的一声,心里是不是美滋滋的?别急,先让气体流动一会儿,让它们尽情舞动,调皮捣蛋。
你知道吗,这样可以排除管道里的杂质,确保你采到的气体干干净净,纯粹得像刚摘的苹果。
然后,慢慢关闭阀门,别急,像捉小鸟一样,要温柔。
记得在采样完后,把密闭采样器小心翼翼地取下来,生怕它受伤。
对了,别忘了记录数据哦!好记性不如烂笔头,尤其在科学实验中,数据就是王道。
把气体的种类、温度、压力都一一记录下来,像做家庭账本一样,细致入微。
想象一下,以后回头看看,嘿,那个时候的自己真有趣。
数据整理好后,尽量在短时间内分析,气体可不像过期牛奶,放久了就不好了。
分析时,要小心翼翼,像对待稀世珍宝一样,毕竟这些数据能告诉我们很多关于空气的秘密。
再说说后期维护,这个可不能忽视哦。
用完之后,及时清洁采样器,别让它长霉。
就像我们爱惜自己的鞋子,勤打理才能穿得久。
定期检查采样器的性能,确保它时刻处于最佳状态。
坏了可就麻烦了,得不偿失,像花钱买了过期的零食一样,让人心疼。
说到这里,有些朋友可能会问,采样器是不是只能用在实验室?其实不然,它在环保、工业监测等领域都能派上大用场。
想象一下,工厂里那些熙熙攘攘的机器,采样器就是守护环境的小卫士。
别忘了安全第一哦。
使用气体采样器时,穿好防护装备,像超人一样,保护自己。
密闭采样器采样验余样品处置规定.doc
密闭采样器采样验余样品处置规定
部属各单位:
为了加强环保管理,减少危险废弃物排放,提高质检部环保管理水平,现对使用密闭采样器采样的验余样品处置规定如下,请各单位遵照执行。
1、使用密闭采样器采样的验余样品,不得在通风橱及化验室内外排放,必须利用密闭采样器返回生产装置。
2、为确保员工正确使用密闭采样器采样及验余样品回收,各质检室要根据密闭采样器不同型号,编制密闭采样器采样及验余样品回收操作规程纳入该岗位分析检验操作规程并做好培训。
3、为确保采样安全及验余样品回收安全,各单位要开展岗位培训,保证员工了解和掌握密闭采样器的工作原理、技术参数、操作步骤、安全注意事项等。
4、验余样品利用密闭采样器返回生产装置时,要开展风险辨识,对辨识出的风险做好防范措施,对需要属地车间了解及消除的风险,发现后立即向属地车间及当班班长、室主管领导汇报,室主管领导监督属地车间立即整改消除风险,确保作业过程安全。
密闭采样器是一种用于采集气体或液体样品的设备,通常用于环境监测、质量控制、分析实验等应用。
密闭采样器的标准和规范可能因国家、行业和具体应用而异,但以下是一些可能适用于密闭采样器的一般标准和指南:
1. ASTM D4057-19:这是美国材料与试验协会(ASTM)发布的标准,用于液体石油产品的密闭采样。
它描述了采样过程、设备和程序,以确保准确、可重复的样品采集。
2. ISO 3170:这是国际标准化组织(ISO)发布的标准,用于石油液体产品的密闭采样。
它提供了与ASTM D4057-19类似的采样方法和指南。
3. EPA方法:美国环境保护署(EPA)发布了许多方法和指南,用于环境监测和废水采样。
其中一些方法可能涉及密闭采样器的使用,具体取决于监测的参数和应用。
4. 行业标准:不同行业和应用领域可能会制定自己的标准和指南,以确保采样的准确性和可重复性。
例如,在食品工业、化学工业和环境科学领域都可能存在相关的行业标准。
在使用密闭采样器时,应仔细阅读并遵守适用的标准和规范,以确保采样过程的质量和可靠性。
此外,应选择适合特定应用的密闭采样器类型,并按照制造商的建议操作和维护设备,以确保准确的样品采集。
如果需要特定的密闭采样器标准信息,建议查阅相关标准文件或咨询行业专家以获取更详细的指导。
SIGMA900便携式采样器操作规程
1 采样前的准备
1.1.将采样器安装在水平工作面上,尽可能接近样品源,且采样器与样品源垂直高度不得大于8.2m。
1.2.选择适当的电源(交流电变压器或铅镉电池),用橡胶带将其固定在电源盒子中,并将所选电源连接到12VAC的电源插座上。
1.3.放置并清洗采样瓶,必要时应在样品瓶空隙间加冰块以冷藏。
2 采样器控制程序的设置:按编程流程图进行。
3 采样程序的运行
当采样控制器处于待命状态时(如“READY TO START”、“PROGRAM COMPLETE”、“PROGRAM HALTED”等),按“START PROGRAM”键,运行当前程序。
或者按“NEW PROGRAM”键保持5秒以上,屏幕显示“PROGRAM1”,按“NO”键可在2、3、4、5程序间切换,按“YES”键确认,按“START PROGRAM”键即可运行。
4 样品保存
程序运行完成或按“CHANGE/HALT”键终止时,将样品从采样器中移入样品瓶中保存,并做上标签。
