取样器说明书

无菌系统使用手册目录目录――――――――――――――――――――――――――――1 简介――――――――――――――――――――――――――――2 描述――――――――――――――――――――――――――――2 无菌系统的功能―――――――――――――――――――――――2 无菌系统的构造―――――――――――――――――――――――3 如何使用――――――――――――――――――――――――――4 取样――――――――――――――――――――――――――4 灭菌――――――――――――――――――――――――――5 维护――――――――――――――――――――――――――5 无菌系统的阀头―――――――――――――――――――――――6 更换PTFE阀膜的步骤―――――――――――――――――――-―7 无菌取样系统的PTFE阀膜（850055）―――――――――――――-81简介：制造商： Keofitt a/s,Hans Egedes Vej 195210 Odense NVDenmark类型：无菌系统, item no. 260001生产年份： 2003Keofitt的无菌取样系统能够使用户得到一个真正具有代表性的无菌取样。

该系统能够在取样以及运输过程中保护样品免受空气污染。

该系统可以兼容所有Keofitt中小型取样阀。

Keofitt无菌系统是基于Keofitt的高品质、先进的卫生型阀的设计基础之上的。

无菌系统广泛用于商业领域，如啤酒，乳制品，以及制药和生物技术产业。

无菌系统功能：该系统的设计目的是在生产过程中定期进行有代表性的随机取样，因此，该系统允许在不中断生产过程的情况下，进行有效的清洗，灭菌和取样。

灭菌工作将由蒸气通过该系统的软管来完成。

该系统内部设计相当完美，也很卫生，这样可以在闭合状态下进行彻底的灭菌处理。

Keofitt的无菌系统是基于Keofitt的取样阀门设计的，根据丹麦生物技术学院的所进行的基于EHEDG测试可知，在2bar压力下，供应1分钟的蒸汽（121℃）的，就可以完成阀门的灭菌处理。

CIAM型燃煤锅炉飞灰自动取样器技术说明书南京中宇自动化有限公司2012年12月目录一、概述 (2)二、装置结构 (2)三、装置特点 (4)四、安装说明 (6)五、安装图纸和接线图 (8)六、操作说明 (9)七、部件清单（需提供AC 220V，2A电源） (14)附录系统接线图一、概述锅炉飞灰含碳量是反映火力发电厂燃煤锅炉燃烧效率的重要指标，合理控制飞灰含碳量的指标，有利于降低发电成本，提高机组运行的经济性，有助于电厂管理人员分析锅炉燃烧效率，提高制粉系统和送风系统的安全运行。

目前，国内电厂的飞灰含碳量的取样方法基本上采用撞击式飞灰取样器取样分析；或者采用积落式取样。

由于通过这些方法所采集的灰样颗粒较大，因而影响了飞灰取样的代表性，特别是其灰路存在严重的堵管现象，导致维护量增大。

这样就给飞灰含碳量的准确监测带来困难，如果用缺乏代表性的飞灰样品测定含碳量，再依据此数据计算燃烧效率，从而降低了燃烧效率的可信度。

针对这个问题，我们研制开发了新型无外加动力自抽式等速取样器。

用于燃煤锅炉尾部烟气飞灰的等速连续取样，使飞灰含碳量得到准确的检测，为锅炉燃烧效率的科学计算提供可靠依据，取样真实可靠，是新一代飞灰取样的先进设备。

二、装置结构飞灰取样器由吸气嘴、取样管、引射管、排气管、旋流集尘器、静压管等部件组成。

飞灰取样器采用了特殊的结构设计，能够自动跟踪锅炉烟道流速的变化而保持等速取样状态，因而，取出的灰样具有较好的代表性，从而保证了系统的整体测量可信度。

由于取样器没有抽气泵等转动部件，因而取样器的运行可靠性大大增强，取样器结构12、取样管---烟头流中取样头，经过此管进入旋风子分离器3、引射管---通过引出管的压力小于烟道内的压力形成渐缩渐扩喷嘴4、旋流集尘器---烟气流在此处进行分离，飞灰进入集灰漏斗，气体目前我公司最新的飞灰取样装置为自抽式多点式飞灰取样器，在同一灰路截面多点同时收取灰样，结构如下图所示：图3：多点取样器三、装置特点1、取样代表性好，运行稳定。

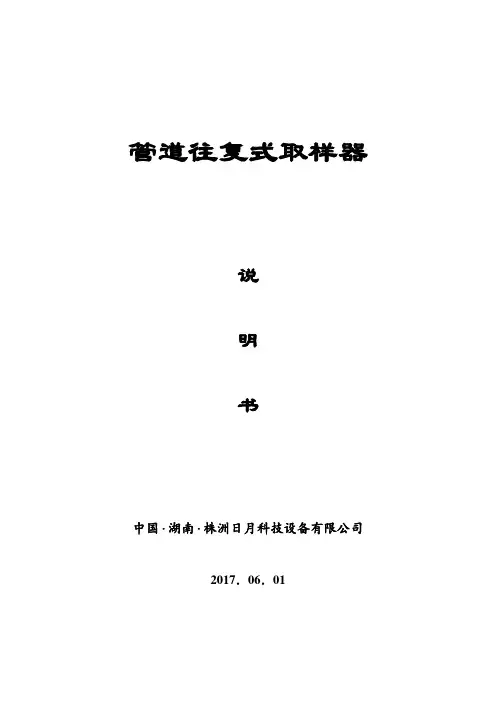

管道往复式取样器说明书中国·湖南·株洲日月科技设备有限公司2017．06．01株洲日月科技设备有限公司一、简述气动管道往复式取样器是安装在介质管道上，通过取样勺直接上下横截取一定代表性的样品供化学分析用的一种新型管道取样装置，它通过压缩空气驱动气缸,带动与之相连的取样勺运动和停止。

在运动和停止的过程中通过取样勺和上部的密封堵头杆可清除取样勺口的粘物，防止取样勺口结垢、堵死；通过开启和关闭手动气阀将冲洗空气由空心的取样管道内，达到清洗的目的。

取样勺口宽为5毫米时该管道取样器可作为班取样器，直接采出生产班具有代表性的样品；取样勺口宽为10毫米时该管道取样器可作为分析仪器（如磨矿浓细度测量仪、在线品位分析仪）的一次采样器；将取样控制系统与分析仪器的采样信号联锁，可实现与分析仪器的检测同步运行，需要样品时取样器提前开启，测量完成后自动关闭，可提高样品的代表性、仪器的准确性并可减少泵的返回量，达到节能降耗的目的。

二、型号说明A:管道内径（Ф50-Ф1000毫米） B：取样勺口宽5-10（毫米）三、选型与技术参数对照2、工作参数：输入电压AC220V，功率200W工作电压DC24V，功率30W。

供气管内径为DN15，压力0.5-1.0 Mpa，单台耗气量0.3 立方米/小时[间断用气]，3.技术要求：株洲日月科技设备有限公司Array取样器的取样箱采用外钢内衬耐磨耐腐的工程塑料制作而成，两端法兰规格符合GB9115-88标准，工作压力按1.0 Mpa考虑。

四、取样器执行机构示意图注：取样器150以下带变径锥管株洲日月科技设备有限公司五、质量保证产品质保期为一年，在质保期内设备消耗的非人为损坏的任何备件和因设备设计不妥达不到需方要求而增加的备件均由本公司免费更换或提供，长期提供技术支持和维修服务六、技术服务按合同要求提供设备、设备说明书、操作手册、安装示意图，负责（电话）指导设备的安装、调试，培训操作和维修人员.，以达到生产工艺要求。

Elektromotoren undGerätebau Barleben GmbH 德国巴雷奔电气设备公司Elektromotoren und Gerätebau Barleben GmbH目录页数1 安全说明 42 引言 53 供货内容 64 仪器表述 65 密封性检查 76 瓦斯气取样 87 现场测量时取样器的操作 108 实验室气体分析时取样器的操作 109 重要说明 1110 技术数据 11Elektromotoren und Gerätebau Barleben GmbH1 安全说明所有与瓦斯继电器相关的安装、运行和操作人员必须具备以下条件:- 受过培训并具备足够的专业知识;- 认真阅读本使用说明书。

错误操作或滥用设备将会产生以下危险:- 伤及身体和危害生命;- 损坏设备和对操作者其他物品的价值造成损失;- 损坏设备的性能。

为了引起对重要信息的重视,在本使用说明书中使用了三种安全说明标志。

2 引言瓦斯气体取样器用于从变压器的瓦斯继电器中获取气样。

只有当变压器断路和保证安全的情况下，才可以从在瓦斯继电器内聚集的气体中获取气样。

气体取样器也可以作为瓦斯气检测仪（简称：BGT）在现场测量时，瓦斯气空 气校准设备使用。

气体取样器同样还可以用于从变压器气体监控仪的瓦斯储气罐装有的继电器阀门 上提取气样。

Elektromotoren und Gerätebau Barleben GmbH4 仪器表述气体取样器是一个圆筒，它带有活塞和活塞棒。

为了防止残油进入取样器，在取样器接口处安装了一个隔油器。

隔油器同时还作为安装在取样器中安全回程阀的开启接口。

首先隔油器和瓦斯继电器连接，然后取样器和隔油器旋接连接。

打开检查阀时，变压器内的油面压力会自动推动活塞向外移动，或者人们可以通过手抽的方法操作取样器。

经过这一动作，瓦斯继电器中的气体将通过安全回程阀进入圆筒内。

当取样器从隔油器上旋卸下后，安全回程阀会关闭，抽入的气体完全封闭在圆筒内。

密闭取样器技术说明书一、引言密闭取样器是一种常用于采集气体或液体样品的设备，它能够有效保持样品的原始特性并防止外界污染。

本文将详细介绍密闭取样器的原理、结构、使用方法以及注意事项。

二、原理密闭取样器基于密闭原理，通过将样品与外界隔离，保持样品在一定的环境条件下不受外界干扰。

其关键部件包括采样室、密闭阀门、进样管路和密封装置等。

三、结构1. 采样室：采样室是密闭取样器的核心部分，它由高强度材料制成，能够承受高压和高温条件下的采样。

采样室内部通常包含样品容器、过滤器和温度控制装置等。

2. 密闭阀门：密闭阀门用于控制样品的进出，它能够保证样品在采样室内的完全密封，并能够根据需要进行开关操作。

3. 进样管路：进样管路是连接采样室与外界的通道，它需要具备良好的密封性和耐腐蚀性，以确保样品在进出过程中不受污染。

4. 密封装置：密封装置是保证整个密闭取样器密封性的重要组成部分，它通常由橡胶或金属制成，能够在高温和高压条件下保持良好的密封效果。

四、使用方法1. 准备工作：在使用密闭取样器之前，首先需要对设备进行检查，确保各个部件完好无损。

同时，根据采样要求选择适当的样品容器和过滤器。

2. 连接密闭取样器：将进样管路连接到待采样的源头，并确保连接处密封可靠。

打开密闭阀门，使样品进入采样室。

3. 采集样品：根据需要调节采样室内的温度和压力，并控制采样时间。

待采样完成后，关闭密闭阀门，并将采样室与进样管路分离。

4. 样品处理：将采集到的样品转移到分析容器中，注意避免样品的二次污染。

五、注意事项1. 在使用密闭取样器进行高温、高压采样时，需要注意安全防护措施，避免发生意外事故。

2. 在使用过程中，严禁用力过大或使用尖锐物品对密闭取样器进行敲击，以免损坏设备。

3. 使用密闭取样器前，必须对设备进行充分清洁和消毒，以避免样品受到污染。

4. 密闭取样器的维护保养工作应定期进行，包括对密封装置、阀门和管路进行检查和更换。

六、总结密闭取样器是一种重要的采样设备，其密封性能和操作简便性使其在科研、环保、医疗等领域得到广泛应用。

管道往复式取样器说明书中国 ·湖南 ·株洲日月科技设备有限公司2017． 06．01株洲日月科技设备有限公司一、简述气动管道往复式取样器是安装在介质管道上，通过取样勺直接上下横截取一定代表性的样品供化学分析用的一种新型管道取样装置，它通过压缩空气驱动气缸,带动与之相连的取样勺运动和停止。

在运动和停止的过程中通过取样勺和上部的密封堵头杆可清除取样勺口的粘物，防止取样勺口结垢、堵死；通过开启和关闭手动气阀将冲洗空气由空心的取样管道内，达到清洗的目的。

取样勺口宽为5 毫米时该管道取样器可作为班取样器，直接采出生产班具有代表性的样品；取样勺口宽为 10 毫米时该管道取样器可作为分析仪器（如磨矿浓细度测量仪、在线品位分析仪）的一次采样器；将取样控制系统与分析仪器的采样信号联锁，可实现与分析仪器的检测同步运行，需要样品时取样器提前开启，测量完成后自动关闭，可提高样品的代表性、仪器的准确性并可减少泵的返回量，达到节能降耗的目的。

二、型号说明A:管道内径（Ф 50- Ф 1000 毫米） B ：取样勺口宽 5-10 （毫米）三、选型与技术参数对照2、工作参数：输入电压 AC220V ，功率 200W工作电压 DC24V ，功率 30W。

供气管内径为 DN15，压力 0.5-1.0 Mpa，单台耗气量 0.3 立方米 /小时 [间断用气 ]，3.技术要求：株洲日月科技设备有限公司序管径取样勺口外型尺寸（内径 mm）取样器型号总重量号（ mm）长×宽×高（KG ）1505-825010-153655-8 46510-1510005-8WFSQYG-DN50/5管道往复式取样器WFSQYG-DN50/10管道往复式取样器WFSQYG-DN65/5管道往复式取样器WFSQYG-DN65/10管道往复式取样器WFSQYG-DN1000/5管道往复式取样器取样器的取样箱采用外钢内衬耐磨耐腐的工程塑料制作而成，两端法兰规格符合 GB9115-88标准，工作压力按 1.0 Mpa 考虑。

SY-Ⅱ煤粉取样器 操作说明书江苏苏仪集团有限公司取样器操作说明书SY-Ⅱ型全自动等速煤粉取样器由取样系统、电动执行机构、调节控制单元、位置检测单元、显示操作单元等组成。

取样系统由平头取样枪、分离器、抽气器、乏气管等组成，完成煤粉的抽取、分离及乏气的排放。

电动执行机构由调速电机、齿轮机构、传动丝杠、定向导轨等组成，实现取样枪的推进和退出。

调节控制单元采用进口的电动调节阀和电磁阀、差压传感器和嵌入式CPU等组成，实现取样过程的等速调节，保证取样质量。

同时还完成对系统的吹扫。

位置检测单元由磁感应位置检测器、压力开关等组成，对取样枪的行程、位置以及取样瓶是否安装到位进行检测，在面板上进行提示。

显示操作单元主要由薄膜按键、OLED显示器组成，可进行取样、吹扫、定时等功能的设定。

SY-Ⅱ 型全自动等速煤粉取样器是根据等速取样原理，在取样时，取样枪在电动执行机构的带动下贯穿煤粉管道取样截面的整个直径，按照等圆环面积法进行连续取样。

同时实时测量煤粉管道内气流的静压P1，与取样枪内取样气流的静压P2，经过自动调节控制系统对P1、P2进行比较，通过调整阀调整压缩空气的压力，以保证煤粉管内与取样枪内的静压差，从而实现等速取样。

在取样开始与结束后利用压缩空气进行程序吹扫，确保取样管道及传压管畅通。

取样结束后，自动收回取样枪，提高取样枪的使用寿命。

一、主要功能及特点取样枪及保护套采用不锈钢厚壁材料，耐磨损能力强，使用寿命长。

1.采用压缩空气进行抽气取样，取样前后自动吹扫管道系统，避免了取样器的堵塞；2.采用电动调速执行机构，在管道取样截面内按照等圆环面积法连续取样，使取样方便易行，所取样品具有代表性；3.采用自动调节控制系统，实时调节压缩空气压力，控制取样速度，真正实现等速取样，所取的煤粉样品真实、准确；4.完全自动取样，具有定时自动取样功能，及人工随机取样功能；5.完善的故障诊断及报警功能，在压缩空气压力低、电机过流、卡涩、无取样瓶等情况下进行报警；6.采用工控薄膜按键，高亮度OLED显示，中文界面，操作直观方便；7.采用法兰式连接方式，现场安装简单易行；8.全密封一体化设计，钢梁构架，结构紧凑、简单，维护工作量少。

螺旋式智能取样器操作规程一、控制器设置说明控制器面板上有四个部分：状态指示、时间显示、调速状态指示和按键。

1、状态指示部分状态指示器显示数字为：0、1、2、3、4。

他们的含义为：显示3表示控制器处于工作状态，但是取样器电机反转；显示4表示控制器处于工作状态，此时取样器电机正转；显示0表示控制器处于时钟时间设置状态；显示1表示控制器处于取样基准时间设置状态；显示2表示控制器处于电机反转时间和开启正转时间长度设置状态。

按动键盘上的“设置”键即可使状态指示在0、1、2、3/4之间切换。

2、时间显示部分当状态指示器显示为“3”或“4”时候，时间显示为当前时间，这个时间是与北京时间相同步，时间的四位显示不闪烁。

按动“设置”键时间显示器会依次显示为“0”“1”“2”“3”或“0”“1”“2”“4”其中“3”和“4”，是电机的工作状态（如上所述），在您设置好电机运行参数后，务必按动“存储”键，使时间显示器处于“3”或“4”的显示状态，这样，控制器才能按照您的设定来控制取样器工作。

3、时钟显示时间设置当状态指示器显示为“0”时，时间显示器的时间为当前时钟，但是此时这个时钟可以调节，同时，四位的时间显示上有两位闪烁，前两位为小时，后两位为分钟，本控制器所提到的时钟显示均为24时制，即上午10点，显示为“10：00”，下午10点显示为“22：00”。

调节方法为：当你需要调节小时时，按动“选位”键，使时间显示器的前两位闪烁，接下来可以按动“减小”或“增大”键来改变小时数值大小，当您需要调节分钟时，按动“选位”键，使时间显示器后两位闪烁，接下来可以按动“减小”或“增大”键来改变分钟的数值大小，在您确认时间设置无误后，按动“存储”，来存储您的设置。

此时控制器显示“3”或“4”（是3还是4，取决于电机的工作状态）。

4、取样基准时间设置所谓取样基准时间也就是工人到车间拿样的时间。

按动“设置”键，使状态显示器显示为“1”，此时时间显示器显示的时间为取样基准时间，即取样工人到磨机车间拿样的时间点，例如，某厂生料取样工人拿样时间为1：35、2：35、3：35·········、22：35 23：35，那么您可以把取样基准时间设置为其中的任意一个。
