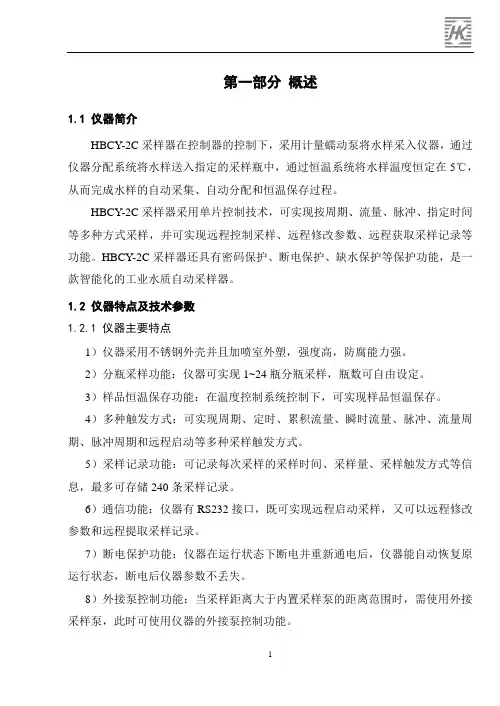

第一部分概述
1.1 仪器简介
HBCY-2C采样器在控制器的控制下,采用计量蠕动泵将水样采入仪器,通过仪器分配系统将水样送入指定的采样瓶中,通过恒温系统将水样温度恒定在5℃,从而完成水样的自动采集、自动分配和恒温保存过程。
HBCY-2C采样器采用单片控制技术,可实现按周期、流量、脉冲、指定时间等多种方式采样,并可实现远程控制采样、远程修改参数、远程获取采样记录等功能。HBCY-2C采样器还具有密码保护、断电保护、缺水保护等保护功能,是一款智能化的工业水质自动采样器。
1.2 仪器特点及技术参数
1.2.1 仪器主要特点
1)仪器采用不锈钢外壳并且加喷室外塑,强度高,防腐能力强。
2)分瓶采样功能:仪器可实现1~24瓶分瓶采样,瓶数可自由设定。
3)样品恒温保存功能:在温度控制系统控制下,可实现样品恒温保存。
4)多种触发方式:可实现周期、定时、累积流量、瞬时流量、脉冲、流量周期、脉冲周期和远程启动等多种采样触发方式。
5)采样记录功能:可记录每次采样的采样时间、采样量、采样触发方式等信息,最多可存储240条采样记录。
6)通信功能:仪器有RS232接口,既可实现远程启动采样,又可以远程修改参数和远程提取采样记录。
7)断电保护功能:仪器在运行状态下断电并重新通电后,仪器能自动恢复原运行状态,断电后仪器参数不丢失。
8)外接泵控制功能:当采样距离大于内置采样泵的距离范围时,需使用外接采样泵,此时可使用仪器的外接泵控制功能。
9)分混、混分功能:每次采样可放在多个瓶里,每个瓶可存放多次采样。1.2.2 仪器主要性能参数
1)单次采样量:10~400 ml
2)瓶数:1~24瓶可设
3)单瓶最大容量:400 ml
4)采样间隔:2~9999分钟可设
5)温度控制:5℃±2℃
6)内置采样泵吸程:6米
7)采样精度:±5 ml
1.2.3 使用环境要求
1)工作电压:AC220V±10%,50Hz
2)工作温度:0℃~40℃
3)工作湿度:小于85%
1.3 仪器结构及接口
1.3.1 仪器外型尺寸
仪器外型如图所示,外型尺寸为482mm×465mm×1045mm,重量约70kg。
1.3.2 外围接口
仪器所有接线、接管均位于仪器后面板上,如图1.2所示。 图1.2 仪器接线示意图
1.3.3 仪器内部组成
仪器内部主要由控制盒、分配悬臂、分配盘和采样瓶组成,如图1.3所示。
图1.3 采样器内部结构
采样瓶位置编号及零点位置见图1.4,使用前应将悬臂旋转至图示零点位置。
图1.4采样瓶位置示意图及零点
1.4 使用注意事项
1. 运输、使用及存放时,切记不能使仪器倾斜超过45度!以免损坏压缩机。
2. 切记不能让水进入控制器内,以免损坏仪器控制电路。
3. 仪器长时间不用时,请将采样泵管拆下常温保存,以保护泵管。
第二部分仪器操作说明
2.1 仪器操作示意图
图2.1 仪器操作示意图
2.2 仪器工作参数说明
2.2.1 参数分类及说明
仪器的工作参数是指运行过程中所涉及的参数,通过修改工作参数可以实现不同的工作模式,达到不同的控制目的。仪器的工作参数主要分为校准参数、主参数、辅参数和定时表4类,如表2.1 所示。
表2.1 参数分类表
2.2.2 模式选择说明
仪器提供4种基本采样触发模式:周期、定时、累积流量和脉冲,3种组合模式:周期+累积流量、周期+瞬时流量、周期+脉冲;另外还提供远程控制采样模式。表2.2给出了模式设置值与模式的对应表。
2.2.3 分混控制说明
当分混选择设为“0”时:进行“分瓶混合”采样。
当分混选择设为“1”时:进行“混合分瓶”采样。
“分瓶混合”与“混合分瓶”采样的区别:
假设采样瓶数设定为m瓶,采样次数设定为n次,单次采样量设定为k毫升;则“分瓶混合”采样时,每次采样放入一个瓶中,一共需要采m×n次,每个瓶中存放n×k毫升水样;“混合分瓶”采样时,每次采样放入m个瓶中,一共需采n次,每个瓶存放n×k毫升水。如图2.2所示。
图2.2 “分瓶混合”与“混合分瓶”比较2.2.4 参数出厂默认值
2.3 主界面下的操作
仪器主界面如图2.3.1所示,在主界面下显示了4个操作项目及对应的操作按键,还隐含了密码修改(按“A”键)操作项目。
主界面下的按键操作:
“A”键:密码修改
“B”键:参数设置
“C”键:手动操作
“D”键:自动采样
“E”键:查询操作
在程序主界面下如果1分钟内没有按键操作,程序将进入屏幕保护程序,屏幕保护程序由“欢迎使用HBCY-2采样器”和“今天是xx年xx月xx日”文字交替滚动显示,如图2.3.2 (a)、(b)所示。
图2.3.2 屏幕保护界面
在屏幕保护界面下,按任意键返回主界面。
2.4 密码修改操作
在主界面(图2.3.1)下按“A”键进入密码修改界面,如图2.4.1、2.4.2所示;密码主要用于保护参数不被别人随意修改,密码由6位数字组成,出厂默认设置为“111111”。
密码修改界面下的按键操作:
“0”~“9”键:作为密码输入
“E”键:在密码输入完成后,确认密码修改
“F”键:在任何时候按此键返回主界面,密码不进行修改。
密码修改步骤:
1)输入6位旧密码
2)输入6位新密码第一遍
3)输入6位新密码第二遍
4)按“E”键确认修改
如果修改成功,将显示“密码修改成功”,如图 2.4.3,此时按“F”键退回主界面。
密码修改成功
图2.4.3 密码修改界面
如果旧密码输入错误,将显示“旧密码错误”,如图 2.4.4,此时按“F”键退回主界面。
