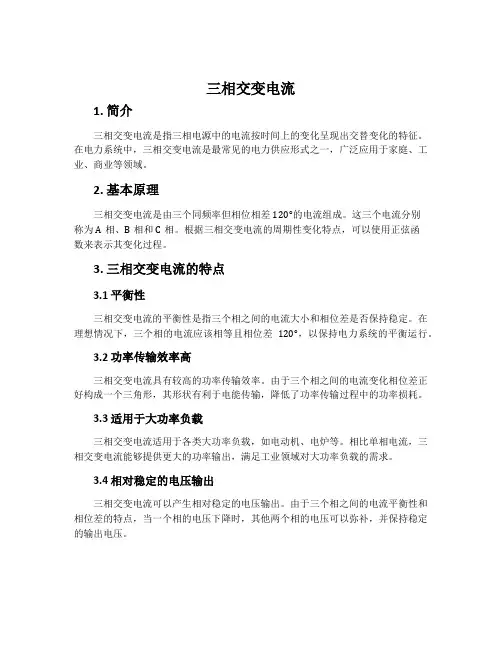

三相交变电流

三相交变电流1. 简介三相交变电流是指三相电源中的电流按时间上的变化呈现出交替变化的特征。

在电力系统中，三相交变电流是最常见的电力供应形式之一，广泛应用于家庭、工业、商业等领域。

2. 基本原理三相交变电流是由三个同频率但相位相差120°的电流组成。

这三个电流分别称为A相、B相和C相。

根据三相交变电流的周期性变化特点，可以使用正弦函数来表示其变化过程。

3. 三相交变电流的特点3.1 平衡性三相交变电流的平衡性是指三个相之间的电流大小和相位差是否保持稳定。

在理想情况下，三个相的电流应该相等且相位差120°，以保持电力系统的平衡运行。

3.2 功率传输效率高三相交变电流具有较高的功率传输效率。

由于三个相之间的电流变化相位差正好构成一个三角形，其形状有利于电能传输，降低了功率传输过程中的功率损耗。

3.3 适用于大功率负载三相交变电流适用于各类大功率负载，如电动机、电炉等。

相比单相电流，三相交变电流能够提供更大的功率输出，满足工业领域对大功率负载的需求。

3.4 相对稳定的电压输出三相交变电流可以产生相对稳定的电压输出。

由于三个相之间的电流平衡性和相位差的特点，当一个相的电压下降时，其他两个相的电压可以弥补，并保持稳定的输出电压。

4. 三相交变电流的应用4.1 家庭用电在家庭电力供应中，一般采用三相交变电流供电系统。

通过将三相电流转换为单相电流，供应给家庭中的各个电器设备使用，如照明、空调、冰箱、洗衣机等。

4.2 工业用电工业领域对大功率负载的需求较大，因此广泛使用三相交变电流供电系统。

通过三相交变电流的供电，实现各类工业设备和生产线的正常运行，如电动机、风机、水泵等。

4.3 商业用电商业用电中，也常采用三相交变电流供电系统。

例如，商场、办公楼、酒店等场所都需要三相交变电流来满足商业设备和照明设备的供电需求。

5. 总结三相交变电流作为电力系统常见的供电形式，具有平衡性、高效率、适用于大功率负载以及稳定的电压输出等特点。

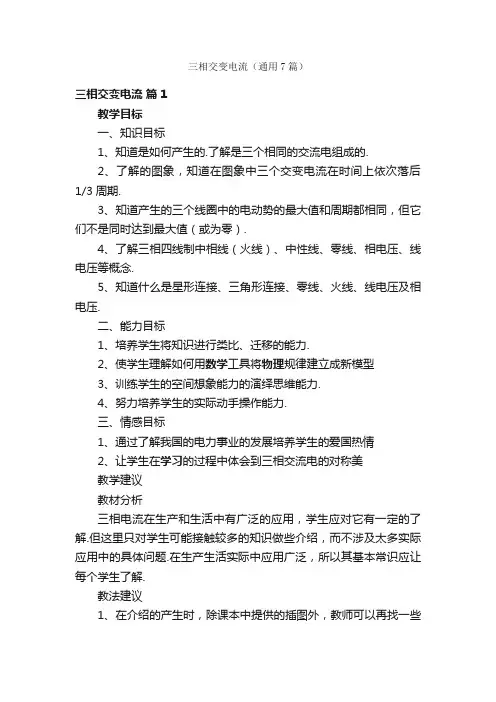

三相交变电流（通用7篇）三相交变电流篇1教学目标一、知识目标1、知道是如何产生的.了解是三个相同的交流电组成的.2、了解的图象，知道在图象中三个交变电流在时间上依次落后1/3周期.3、知道产生的三个线圈中的电动势的最大值和周期都相同，但它们不是同时达到最大值（或为零）.4、了解三相四线制中相线（火线）、中性线、零线、相电压、线电压等概念.5、知道什么是星形连接、三角形连接、零线、火线、线电压及相电压.二、能力目标1、培养学生将知识进行类比、迁移的能力.2、使学生理解如何用数学工具将物理规律建立成新模型3、训练学生的空间想象能力的演绎思维能力.4、努力培养学生的实际动手操作能力.三、情感目标1、通过了解我国的电力事业的发展培养学生的爱国热情2、让学生在学习的过程中体会到三相交流电的对称美教学建议教材分析三相电流在生产和生活中有广泛的应用，学生应对它有一定的了解.但这里只对学生可能接触较多的知识做些介绍，而不涉及太多实际应用中的具体问题.在生产生活实际中应用广泛，所以其基本常识应让每个学生了解.教法建议1、在介绍的产生时，除课本中提供的插图外，教师可以再找一些图片或模型，使学生明白，三个相同的线圈同时在同一磁场中转动，产生，它们依次落后1/3周期.就是三个相同的交变电流，它们具有相同的最大值、周期、频率.每一个交变电流是一个单相电.2、要让学生知道，三个线圈相互独立，每一个都可以相当于一个独立的电源单独供电.由于三个线圈平面依次相差120o角.它们达到最大值（或零）的时间就依次相差1/3周期.用挂图配合三相电机的模型演示，效果很好.让三个线圈通过星形连接或三角形连接后对外供电，一方面比用三个交变电流单独供电大大节省了线路的材料，另一方面，可同时提供两种不同电压值的交变电流.教师应组织学生观察生活实际中的交变电流的连接方式，理解课本中所介绍的三相电的连接.方案教学目的1、知道的产生及特点.2、知道星形接法、三角形接法和相电压、线电压知识.教具：演示用交流发电机教学过程：一、引入新课本章前面学习了一个线圈在磁场中转动，电路中产生交变电流的变化规律.如果三组互成120°角的线圈在磁场中转动，三组线圈产生三个交变电流.这就是我们今天要学习的.板书：第六节二、进行新课演示单相交流发电机模型：只有一个线圈在磁场中转动，电路中只产生一个交变电动势，这样的发电机叫单相交流发电机.它发出的电流叫单相交变电流.演示：三相交流发电机模型，提出研究的产生.板书：一、的产生1、的产生：互成120°角的线圈在磁场中转动，三组线圈各自产生交变电流2、的特点：最大值和周期是相同的.板书：三组线圈到达最大值(或零值)的时间依次落后1/3周期我们还可以用图像描述板书：的图像三组线圈产生可对三组负载供电，那么三组线圈和三个负载是怎样连接的呢？板书：二、星形连接和三角形连接1、星形连接说明：在实际应用中，三相发电机和负载并不用6条导线连接，而是把线圈末端和负载之间用一条导线连接，这就是我们要学习的星形连接① 把线圈末端和负载之间用一条导线连接的方法叫星形连接（符号Y）② 端线、火线和中性线、零线从每个线圈始端引出的导线叫端线，也叫相线，在照明电路里俗称火线.从公共点引出的导线叫中性线，照明电路中，中性线是接地的叫做零线.③ 相电压和线电压端线和中性线之间的电压叫做相电压两条端线之间的电压叫做线电压.我国日常电路中，相电压是220V、线电压是380V2、三角形连接① 把发电机的三个线圈始端和末端依次相连的方式叫三角板连接（符号△）② 相电压和线电压两条端线之间的电压就是其中一个线圈的相电压，所以三角形连接中相电压等于线电压.三相交变电流篇2教学目标一、知识目标1、知道是如何产生的.了解是三个相同的交流电组成的.2、了解的图象，知道在图象中三个交变电流在时间上依次落后1/3周期.3、知道产生的三个线圈中的电动势的最大值和周期都相同，但它们不是同时达到最大值（或为零）.4、了解三相四线制中相线（火线）、中性线、零线、相电压、线电压等概念.5、知道什么是星形连接、三角形连接、零线、火线、线电压及相电压.二、能力目标1、培养学生将知识进行类比、迁移的能力.2、使学生理解如何用数学工具将物理规律建立成新模型3、训练学生的空间想象能力的演绎思维能力.4、努力培养学生的实际动手操作能力.三、情感目标1、通过了解我国的电力事业的发展培养学生的爱国热情2、让学生在学习的过程中体会到三相交流电的对称美教学建议教材分析三相电流在生产和生活中有广泛的应用，学生应对它有一定的了解.但这里只对学生可能接触较多的知识做些介绍，而不涉及太多实际应用中的具体问题.在生产生活实际中应用广泛，所以其基本常识应让每个学生了解.教法建议1、在介绍的产生时，除课本中提供的插图外，教师可以再找一些图片或模型，使学生明白，三个相同的线圈同时在同一磁场中转动，产生，它们依次落后1/3周期.就是三个相同的交变电流，它们具有相同的最大值、周期、频率.每一个交变电流是一个单相电.2、要让学生知道，三个线圈相互独立，每一个都可以相当于一个独立的电源单独供电.由于三个线圈平面依次相差120o角.它们达到最大值（或零）的时间就依次相差1/3周期.用挂图配合三相电机的模型演示，效果很好.让三个线圈通过星形连接或三角形连接后对外供电，一方面比用三个交变电流单独供电大大节省了线路的材料，另一方面，可同时提供两种不同电压值的交变电流.教师应组织学生观察生活实际中的交变电流的连接方式，理解课本中所介绍的三相电的连接.教学设计方案教学目的1、知道的产生及特点.2、知道星形接法、三角形接法和相电压、线电压知识.教具：演示用交流发电机教学过程。

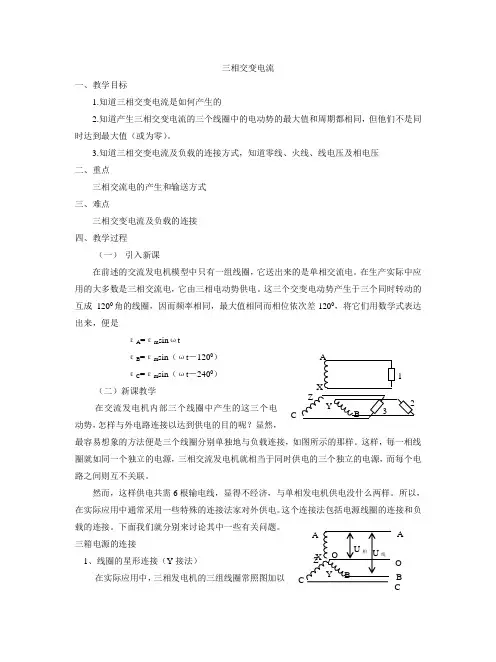

C1三相交变电流一、教学目标1.知道三相交变电流是如何产生的2.知道产生三相交变电流的三个线圈中的电动势的最大值和周期都相同，但他们不是同时达到最大值（或为零）。

3.知道三相交变电流及负载的连接方式，知道零线、火线、线电压及相电压 二、重点三相交流电的产生和输送方式 三、难点三相交变电流及负载的连接 四、教学过程（一） 引入新课在前述的交流发电机模型中只有一组线圈，它送出来的是单相交流电。

在生产实际中应用的大多数是三相交流电，它由三相电动势供电。

这三个交变电动势产生于三个同时转动的互成 1200角的线圈，因而频率相同，最大值相同而相位依次差1200，将它们用数学式表达出来，便是 εA =εm sin ωtεB =εm sin （ωt －1200） εC =εm sin （ωt －2400）（二）新课教学在交流发电机内部三个线圈中产生的这三个电动势，怎样与外电路连接以达到供电的目的呢？显然，最容易想象的方法便是三个线圈分别单独地与负载连接，如图所示的那样。

这样，每一相线圈就如同一个独立的电源，三相交流发电机就相当于同时供电的三个独立的电源，而每个电路之间则互不关联。

然而，这样供电共需6根输电线，显得不经济，与单相发电机供电没什么两样。

所以，在实际应用中通常采用一些特殊的连接法家对外供电。

这个连接法包括电源线圈的连接和负载的连接。

下面我们就分别来讨论其中一些有关问题。

三箱电源的连接1、线圈的星形连接（Y 接法）在实际应用中，三相发电机的三组线圈常照图加以A B CO连接。

这钟接法叫星形连接。

从每组线圈始端 A 、B 、 C 引出输电线叫相线（或叫火线），每相线圈的末端X 、Y 、Z 连成公共点O ，叫中住点。

从中性点引进的输电线叫中线（因它常接地，又叫零线）。

每根线圈两端点之间的电压叫相电压，用U 相表示，每两根相线之间的电压叫线电压，用U 线表示。

从图中可看出．在星形接法中，U 相≠U 线，它们之间的数量关系如何呢？我们用初等数学的方法来计算一下。

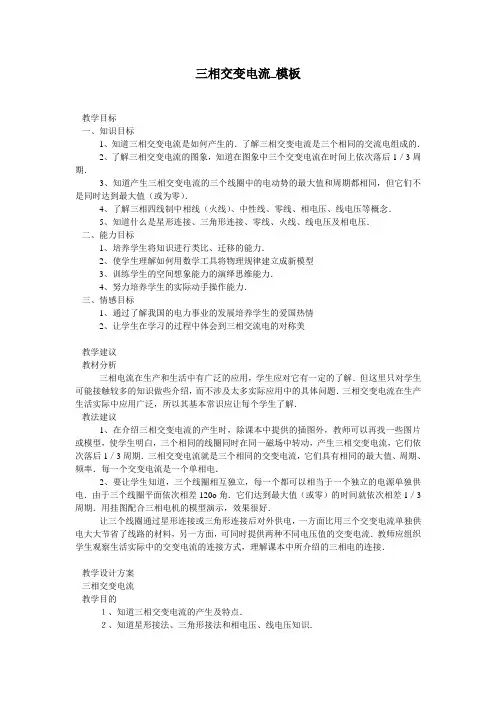

三相交变电流_模板教学目标一、知识目标1、知道三相交变电流是如何产生的．了解三相交变电流是三个相同的交流电组成的．2、了解三相交变电流的图象，知道在图象中三个交变电流在时间上依次落后1／3周期．3、知道产生三相交变电流的三个线圈中的电动势的最大值和周期都相同，但它们不是同时达到最大值（或为零）．4、了解三相四线制中相线（火线）、中性线、零线、相电压、线电压等概念．5、知道什么是星形连接、三角形连接、零线、火线、线电压及相电压．二、能力目标1、培养学生将知识进行类比、迁移的能力．2、使学生理解如何用数学工具将物理规律建立成新模型3、训练学生的空间想象能力的演绎思维能力．4、努力培养学生的实际动手操作能力．三、情感目标1、通过了解我国的电力事业的发展培养学生的爱国热情2、让学生在学习的过程中体会到三相交流电的对称美教学建议教材分析三相电流在生产和生活中有广泛的应用，学生应对它有一定的了解．但这里只对学生可能接触较多的知识做些介绍，而不涉及太多实际应用中的具体问题．三相交变电流在生产生活实际中应用广泛，所以其基本常识应让每个学生了解．教法建议1、在介绍三相交变电流的产生时，除课本中提供的插图外，教师可以再找一些图片或模型，使学生明白，三个相同的线圈同时在同一磁场中转动，产生三相交变电流，它们依次落后1／3周期．三相交变电流就是三个相同的交变电流，它们具有相同的最大值、周期、频率．每一个交变电流是一个单相电．2、要让学生知道，三个线圈相互独立，每一个都可以相当于一个独立的电源单独供电．由于三个线圈平面依次相差120o角．它们达到最大值（或零）的时间就依次相差1／3周期．用挂图配合三相电机的模型演示，效果很好．让三个线圈通过星形连接或三角形连接后对外供电，一方面比用三个交变电流单独供电大大节省了线路的材料，另一方面，可同时提供两种不同电压值的交变电流．教师应组织学生观察生活实际中的交变电流的连接方式，理解课本中所介绍的三相电的连接．教学设计方案三相交变电流教学目的１、知道三相交变电流的产生及特点．２、知道星形接法、三角形接法和相电压、线电压知识．教具：演示用交流发电机教学过程：一、引入新课本章前面学习了一个线圈在磁场中转动，电路中产生交变电流的变化规律．如果三组互成120°角的线圈在磁场中转动，三组线圈产生三个交变电流．这就是我们今天要学习的三相交变电流．板书：第六节三相交变电流二、进行新课演示单相交流发电机模型：只有一个线圈在磁场中转动，电路中只产生一个交变电动势，这样的发电机叫单相交流发电机．它发出的电流叫单相交变电流．演示：三相交流发电机模型，提出研究三相交变电流的产生．板书：一、三相交变电流的产生１、三相交变电流的产生：互成120°角的线圈在磁场中转动，三组线圈各自产生交变电流２、三相交变电流的特点：最大值和周期是相同的．板书：三组线圈到达最大值(或零值)的时间依次落后1/3周期我们还可以用图像描述三相交变电流板书：三相交变电流的图像三组线圈产生三相交变电流可对三组负载供电，那么三组线圈和三个负载是怎样连接的呢？板书：二、星形连接和三角形连接1、星形连接说明：在实际应用中，三相发电机和负载并不用６条导线连接，而是把线圈末端和负载之间用一条导线连接，这就是我们要学习的星形连接①把线圈末端和负载之间用一条导线连接的方法叫星形连接（符号Ｙ）②端线、火线和中性线、零线从每个线圈始端引出的导线叫端线，也叫相线，在照明电路里俗称火线．从公共点引出的导线叫中性线，照明电路中，中性线是接地的叫做零线．③相电压和线电压端线和中性线之间的电压叫做相电压两条端线之间的电压叫做线电压．我国日常电路中，相电压是220Ｖ、线电压是380Ｖ2、三角形连接①把发电机的三个线圈始端和末端依次相连的方式叫三角板连接（符号△）②相电压和线电压两条端线之间的电压就是其中一个线圈的相电压，所以三角形连接中相电压等于线电压．教学目标（一）知识目标1、理解伏安法测电阻的原理。

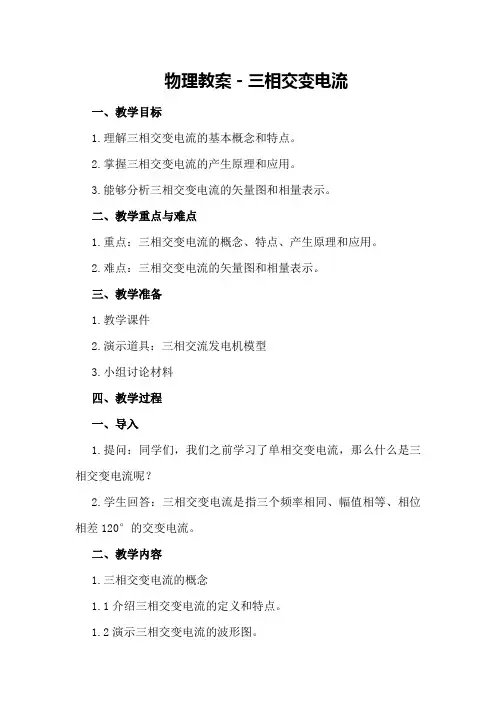

物理教案－三相交变电流一、教学目标1.理解三相交变电流的基本概念和特点。

2.掌握三相交变电流的产生原理和应用。

3.能够分析三相交变电流的矢量图和相量表示。

二、教学重点与难点1.重点：三相交变电流的概念、特点、产生原理和应用。

2.难点：三相交变电流的矢量图和相量表示。

三、教学准备1.教学课件2.演示道具：三相交流发电机模型3.小组讨论材料四、教学过程一、导入1.提问：同学们，我们之前学习了单相交变电流，那么什么是三相交变电流呢？2.学生回答：三相交变电流是指三个频率相同、幅值相等、相位相差120°的交变电流。

二、教学内容1.三相交变电流的概念1.1介绍三相交变电流的定义和特点。

1.2演示三相交变电流的波形图。

2.三相交变电流的产生原理2.1分析单相交变电流的产生原理。

2.2讲解三相交变电流的产生原理。

2.3演示三相交流发电机模型。

3.三相交变电流的应用3.1介绍三相交变电流在电力系统中的应用。

3.2分析三相交变电流的优点。

4.三相交变电流的矢量图和相量表示4.1讲解矢量图和相量的概念。

4.2演示三相交变电流的矢量图。

4.3分析三相交变电流的相量表示。

三、案例分析1.案例一：三相交流发电机1.1分析发电机的结构和工作原理。

1.2讨论发电机产生的三相交变电流的特点。

2.案例二：三相异步电动机2.1分析电动机的结构和工作原理。

2.2讨论电动机消耗的三相交变电流的特点。

四、小组讨论1.1三相交变电流的优点和缺点。

1.2三相交变电流在实际应用中的意义。

2.小组汇报：每个小组选派一名代表汇报讨论成果。

五、课堂小结2.学生提问：同学们对三相交变电流还有哪些疑问？3.教师解答：针对学生的疑问进行解答。

六、课后作业1.请同学们课后查阅资料，了解三相交变电流在实际应用中的具体案例。

七、教学反思1.教师反思：本节课的教学效果如何？有哪些优点和不足？2.学生反馈：学生对本节课的教学内容是否满意？有哪些建议和意见？八、教学拓展1.介绍三相交变电流在我国电力系统中的应用和发展趋势。

重难点高二物理知识点总结归纳重难点高二物理知识点总结归纳1、三相交变电流的产生：互成120°角的线圈在磁场中转动，三组线圈各自产生交变电流.2、三相交变电流的特点：值和周期是相同的.三组线圈到达值(或零值)的时间依次落后1/3周期.3、电工学中分别用黄、绿、红三种颜色的线为相线(火线)，黑色线为中性线(零线)。

三组线圈产生三相交变电流可对三组负载供电，那么三组线圈和三个负载是怎样连接的呢?4、端线、火线和中性线、零线.从每个线圈始端引出的导线叫端线，也叫相线，在照明电路里俗称火线.从公共点引出的导线叫中性线，照明电路中，中性线是接地的叫做零线.5、相电压和线电压.端线和中性线之间的电压叫做相电压(U相)(即每一个线圈两端电压).两条端线之间的电压叫做线电压(U线)(即2个线圈首端电压).我国日常电路中，相电压是220V、线电压是380V.6、三相AC的有关计算(其中w为线圈旋转角速度，Em为交压值)。

e1=Em_sin(wt)e2=Em_sin(wt+2π/3)e3=Em_sin(wt-2π/3)高二物理会考知识点总结大全一、导体的电阻(1)定义：导体两端电压与通过导体电流的比值，叫做这段导体的电阻。

(2)公式：R=U/I(定义式)说明：A、对于给定导体，R一定，不存在R与U成正比，与I成反比的关系，R只跟导体本身的性质有关。

B、这个式子(定义)给出了测量电阻的方法——伏安法。

C、电阻反映导体对电流的阻碍作用二、欧姆定律(1)定律内容：导体中电流强度跟它两端电压成正比，跟它的电阻成反比。

(2)公式：I=U/R(3)适应范围：一是部分电路，二是金属导体、电解质溶液。

高二物理知识点框架1、动量：可以从两个侧面对动量进行定义或解释：①物体的质量跟其速度的乘积，叫做物体的动量。

②动量是物体机械运动的一种量度。

动量的表达式P=mv。

单位是。

动量是矢量，其方向就是瞬时速度的方向。

因为速度是相对的，所以动量也是相对的。

三相交变电流什么是三相交变电流？在电力传输和升压过程中，我们经常会使用交流电。

而三相交变电流就是指三个相位的电流经过变压器升压到高电位后，通过导线传输到需要使用的地方，然后通过变压器降压到需要的电压，这个过程中所产生的电流就是三相交变电流。

三相电的产生因为是由三个正弦波形组成的电流，所以比单相电更加稳定和安全。

同时，它还能够提供更高的功率，也更加节约电线的使用，因此在很多场合，三相交变电流成为了首选的方式。

三相交变电流的优势三相交变电流的优势在于稳定性和安全性。

与单相电相比，三相电不会出现将电流带走的情况，更加稳定，也更加安全。

同时，由于三相电源所需的导线和设备较为简单，所以设备成本也会大幅降低。

对于电力传输而言，三相交变电流还具备传输大量电量的能力，通过传输大容量的电流，可以实现长距离的电力传输，大大提高了电网的能力。

三相交变电流的组成和工作原理三相交变电流是由三个相位相差120度的正弦波组成的电流。

这三个正弦波分别为A、B、C相。

以220V的标准电压为例，三相交变电流的产生通常是基于220V的50Hz的电网。

我们可以将三相电流分别看作三个独立的电源，每个电源可以产生一个相位。

当它们互相作用时，它们相互之间会创造出一个更加稳定和持续的电场。

同时，由于它们的相位差异，它们只会在共同的中心旋转，不会相互抵消。

三相电源的产生通常是通过交流发电机实现的。

如果你曾经去过电站的话，你会看到巨大的发电机，它们会旋转，并以相同的速度产生三个相位的正弦波形电流。

这三个电源会通过变压器升压到较高的电位，然后通过输电线路传输到需要用电的地方。

当三相电源到达需要使用的地方后，它们会通过变压器被降压到需要的电压。

接下来，这三个相位的电流会被分配到各个电路中，以供设备使用。

三相交变电流的应用三相交变电流在现代电力系统和工业生产中起着至关重要的作用。

在电力系统中，它被用于输电和配电，使得各种设备能够高效而安全地使用电力。

同时，由于三相交变电流所需的线路和设备成本较低，所以在建筑和城市规划中也被广泛应用。

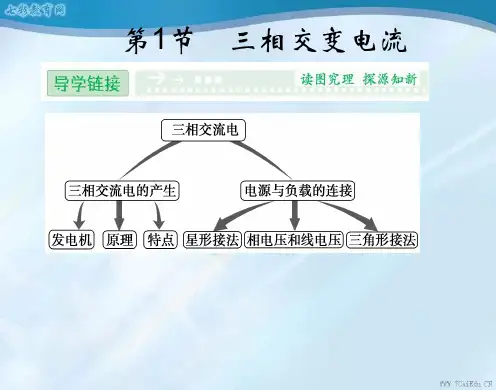

第1节三相交变电流1.三相交流发电机内安装3组独立的互成120°角的线圈，能同时产生出三相独立的交变电流。

2．发电机的三相绕组通常采用三相四线制连接方式，若三相负载完全对称则中线电流为零，可取消中线采用三相三线制。

3．三相电源的星形接法中火线与中线之间的电压是相电压，火线与火线之间的电压是线电压，线电压与相电压之间的关系是U线＝3U相。

一、三相交流发电机1．发电机组成、分类2．绕组特点三个绕组具有相同的匝数、绕向，互成120°角。

二、三相交变电流的产生1．产生：三个相同的线圈固定在一个铁芯上，线圈平面互成120°角，铁芯匀速转动时，就相当于三个线圈在磁场里切割磁感线，就产生三相交变电流。

2．特点：三个交变电动势的最大值和周期都相同，但是它们达到最大值(或零值)的时刻不同，依次落后13个周期。

三、电源与负载的连接方式 1．常用的两种连接方式三相四线制星形接法、三相三线制星形接法。

2．线电压和相电压(1)线电压：火线与火线之间的电压，一般为380 V 。

(2)相电压：火线与中线之间的电压，一般为220 V 。

(3)两者关系：在星形接法中U 线＝3U 相。

1．自主思考——判一判(1)三相交流发电机的三个线圈发出的三相交变电压，最大值、周期及达到最大值的时刻均相同。

(×)(2)三相交流发电机的三个线圈发出的三相交变电压，最大值、周期均相同，但达到最大值的时刻依次相隔13周期。

(√)(3)在三相交变电流中相电压和线电压一定相等。

(×) (4)若三个负载相同，则一般可用三相三线制星形接法。

(√) 2．合作探究——议一议(1)三相的“相”是什么意思？三相交流发电机和单相发电机有何相同点和不同点？ 提示：①相，就是电源组；三相，就是3个电源组。

②单相发电机只有一组线圈，只产生一相交变电动势。

三相交流发电机有三组互成120°的线圈，产生三相独立的交变电流，但是每组线圈产生交变电动势的原理跟单相发电机的原理相同，都是靠线圈和磁场发生相对运动，利用电磁感应现象产生交变电流。

高中高二物理教案：三相交变电流一、教学目标1.知识与技能：（1）理解三相交变电流的产生原理。

（2）掌握三相交变电流的特点及应用。

（3）学会分析三相交变电流的电压、电流及功率。

2.过程与方法：（1）通过实验观察，探究三相交变电流的产生。

（2）运用数学知识，分析三相交变电流的电压、电流及功率。

3.情感态度价值观：培养学生热爱物理、勇于探索的精神。

二、教学重难点1.重点：（1）三相交变电流的产生原理。

（2）三相交变电流的特点及应用。

2.难点：（1）三相交变电流的电压、电流及功率的分析。

（2）三相交变电流在实际应用中的问题解决。

三、教学过程1.导入新课（1）回顾单相交变电流的产生原理及特点。

（2）引导学生思考：如何实现多相交变电流的产生？2.探究三相交变电流的产生原理（1）讲解三相交变电流的产生原理。

（2）演示实验：三相交变电流的产生。

3.学习三相交变电流的电压、电流及功率（1）讲解三相交变电流的电压、电流及功率的计算方法。

（2）引导学生运用数学知识，分析三相交变电流的电压、电流及功率。

（3）学生举例分析，巩固所学知识。

4.应用拓展（1）讲解三相交变电流在实际应用中的重要性。

（2）案例分析：三相交变电流在电力系统中的应用。

（3）学生分组讨论，提出实际问题，共同解决。

（2）教师点评，指出优点及不足。

（3）布置课后作业，巩固所学知识。

四、课后作业1.复习本节课所学知识，整理笔记。

2.完成课后练习题，加深对三相交变电流的理解。

3.结合实际情况，分析三相交变电流在生活中的应用。

五、教学反思本节课通过讲解与实验相结合的方式，使学生掌握了三相交变电流的产生原理、特点及应用。

在教学过程中，注重培养学生的动手操作能力及分析问题的能力。

课后作业的布置旨在巩固所学知识，提高学生的实际应用能力。

总体来说，本节课达到了预期的教学目标，但仍需在课堂互动、学生参与度等方面加强。

在今后的教学中，将不断改进教学方法，提高教学质量。

重难点补充：一、教学重点难点重点：1.通过实际操作，让学生理解三相交变电流的产生原理。

《三相交变电流》讲义一、引言在现代电力系统中，三相交变电流是最为常见和重要的供电形式。

它具有高效、稳定、传输功率大等诸多优点，广泛应用于工业、农业、商业以及日常生活的各个领域。

二、三相交变电流的基本概念1、什么是三相交变电流三相交变电流是指由三个频率相同、幅值相等、相位互差 120°的正弦交流电流组成的电流系统。

这三个电流分别称为 A 相、B 相和 C 相。

2、三相电源的产生三相电源通常由三相交流发电机产生。

在发电机的定子铁芯上，均匀分布着三个绕组，分别称为 A 相绕组、B 相绕组和 C 相绕组。

当发电机的转子旋转时，在这三个绕组中会感应出交流电动势，从而形成三相交流电源。

3、三相电流的表达式设 A 相电流的瞬时值为 iA ＝Im sin(ωt)，由于 B 相电流滞后 A 相电流 120°，C 相电流滞后 B 相电流 120°，则 B 相电流 iB ＝Im sin(ωt 120°），C 相电流 iC ＝Im sin(ωt 240°）＝Im sin(ωt ＋ 120°）。

三、三相电源的连接方式1、星形连接（Y 连接）将三相绕组的末端连接在一起，形成一个中性点 N，而三个首端分别引出三根相线，这种连接方式称为星形连接。

在星形连接中，线电压是指两根相线之间的电压，相电压是指相线与中性点之间的电压。

线电压的大小是相电压的√3 倍，且线电压超前相应的相电压 30°。

2、三角形连接（Δ连接）将三相绕组依次首尾相连，形成一个闭合的三角形，这种连接方式称为三角形连接。

在三角形连接中，线电流是指流过相线的电流，相电流是指流过绕组的电流。

线电流的大小是相电流的√3 倍，且线电流滞后相应的相电流 30°。

四、三相负载的连接方式1、星形连接当三相负载采用星形连接时，负载的相电压等于电源的相电压，线电流等于相电流。

2、三角形连接当三相负载采用三角形连接时，负载的相电压等于电源的线电压，线电流等于相电流的√3 倍。
