电流表PPT优选课件

2
连接电流表到待测电路中，选择合适的
量程，开启电流表并记录测量数值。
3
电流表的种类
电流表有直流和交流两种类型，选择适 用于电路类型的电流表。
电流表的注意事项
避免过载，保持电流表的正常工作状态， 注意安全操作，避免触碰导电部分。
电流表的测量原理
电流表的工作原理
电流表通过在回路中插入自身，利用电流通过导线时的热效应产生的电势差来测量电流。
3 电流表的维修方法
如电流表出现故障，应将其交由专业人员进行维修，不可私自拆卸。
电流表的应用领域
1
家庭电器维修
电流表可用于测量家用电器中的电流，帮助维修人员定位故障。
2
工业生产
电流表在工业生产中广泛应用，用于检测电路中的电流变化，确保设备的正常运 行。
3
实验教学
电流表是学习电学和电子学的重要工具，用于实验室中的电流测量和电路分析。
《电流表》PPT课件
欢迎来到《电流表》PPT课件！让我们一起探索电流表的定义、作用、使用 方法、测量原理、维护保养和应用领域。
什么是电流表
电流表是测量电流大小的仪器，能够在电路中测量并显示电流的数值。通过电流表，我们可以了解电路中电子 的流动情况和电路的工作状态。
电流表的使用方法
1
电流表的使用步骤
小结
1 电流表的重要性
电流表是电学领域中的重要工具，帮助我们测量和了解电路中的电流。
2 电流表的使用注意事项
正确使用电流表并注意安全操作，避免过载和触碰导电部分。
3 电流表的未来发展前景
随着科技的进步，电流表的测量精度和功能将不断提升，满足更多应用领域的需求。
电流表的测量范围
电流表具有不同的测量范围，可测量微安Fra bibliotek安域之间的电流。

几种常见 电流表
实验室用电流表
教学电流表
学生电流表
灵敏电流表
一. 读 出 右 图 电 流
பைடு நூலகம்
一. 右 图 所 示 电 流 值 为
0.5 A
二. 读 出 右 图 电 流 值
二. 右 图 所 示 电 流 值 为
1.7 A
三. 读 出 右 图 电 流 值
三. 右 图 所 示 电 流 值 为
0.52 A
右上图电流表 两个量程公用一个 + 接线柱 标着 “0.6” “3” 的为 负 接线 柱 右下图电流表 两个量程公用一个 - 接线柱
标着 “0.6” “3” 的为 正 接线柱
电 流 表 的 使 用 示 范
根据量程确定每个大格和每个小格所表示的电流值
甲 图
量程
乙 图
量程
0.6 A
每个大格 0.2 安 每个大格 1 安
3 A
每个小格
0.02 安
每个小格
0.1 安
电 流 表 的 使 用 示 范
确定量程 0.6 A
确定大格刻度
0.22=0.4 A
确定小格刻度 0.024=0.08A 最终示数 0.4+0.08=0.48A
电 流 表 的 使 用 示 范
首先判断电流表 量程 (由接线柱确定) 学校实验室常用的电流表如右图 它们的量程都是 0.6 安 和 3 安
3 A
每个小格
0.02 安
每个小格
0.1 安
电 流 表 的 使 用 示 范
确定量程 0.6 A
确定大格刻度
0.22=0.4 A
确定小格刻度 0.024=0.08A 最终示数 0.4+0.08=0.48A

物理学家介绍
安培是法国物理学家， 电磁学的奠基人之一。他生 于里昂一个富商家庭，从小 博览群书，具有惊人的记忆 力和特殊的数学才能。1820 年9月，当他获悉丹麦物理 学家奥斯特发现了电流的磁 效应后，意识到这一发现非 同平常，立即转向电磁学研 究，对电流之间的相互作用 等进行了深入的研究， 在 短时间内取得了丰硕的成果。
初步得出结论： 并联电路中，干路中的电流等于____________。
完
探究并联电路中的电流
分 量通析过电灯路泡：_电L_流_1_的表电A1测流
强度；电流表A2测量通
过灯泡__L__2__的电流强
度；电流表A3测量通过 干路的电流强度，即通
过____L_1__和 ___L_2____
的电流强度。
探究联电路中的电流
电路中的小灯泡 L1 L2
L1和L2并联
通过该灯泡的电流强度I(A)
电流表： 外观 接线柱 量程 分度值
电流表
电流表：有实物，讲清 量程、分度值。
量程 分度值
备注
大量程 0—3A
0.1A
1A/10=0.1A
小量程 0—0.6A 0.02A 0.2A/10=0.02A
电流表的读数
大量程： 量程：0～3A 分度值：0.1A 现在示数:2A
小量程： 量程：0～0.6A 分度值：0.02A 现在示数:0.4A
形成电流的条件
形成水流的条件： 1、水 2、水的高度差
形成电流的条件： 1、电荷 2、电的高度差
电流强度的定义
电流强度的定义： 1秒钟内，通过导体横截面的电荷量，叫
做电流强度。
物理量 电流
符号 I
单位 安培（A）
电流
电流用字母A表示 国际单位：安培（A） 常用单位有： 1安培（A） ＝1000毫安（mA） 1毫安（mA） ＝1000微安（μA）

能用无机 物制造有 机物
举例 绿色植物 光合细菌
硫细菌 铁细菌 硝化细菌
异养型
摄取的有 机物中储 存的能量
摄取现成 的有机物
人、动物和 营寄生、腐 生的菌类
相同点
都是从外界 摄取物质， 经过极其复 杂的变化， 转变成自身 组成成分， 并且储存能 量
化能合成作用
硝化细菌：
2NH3+3O2
硝化细 菌
2HNO2+2H2O+能量
2HNO2+O2
硝化细 菌
2HNO3+能量
6CO2+6H2O
C6H12O6+6O2
2.异化作用的类型
需氧型 生物
厌氧型 生物
举例
动物、植物、 人以及绝大多 数微生物
乳酸菌、破伤 风杆菌、大肠 杆菌等细菌以 及动物体内的 寄生虫等
区别
相同点
必须生活在有氧的 环境中，从环境中 摄取氧气，分解自 身成分，释放能量， 维持生命活动
部位在叶绿体中依次为
( B)
①外膜
②内膜
③基质
④类囊体膜
A．③②
B．③④
C．①②
D．④③
5. 与光合作用光反应有关的是（ A ）
①H2O
②ATP ③ADP
A.①②③
B.②③④
④CO2
C.①②④
D.①③④
6.光合作用的过程可分为光反应和碳反应 两个阶段，下列说法正确的是（ D） A.叶绿体类囊体膜上进行光反应和碳反应 B.叶绿体类囊体膜上进行碳反应，不进行
电压表和电流表
一、电流表（表头）
1．构造：表头主要由永磁铁和放入永磁铁磁场中 的可转动的线圈组成．
2．工作原理：当线圈中有电流通过时，在磁场力 的作用下线圈带着指针一起偏转，通过线圈的电 流越大，指针的偏角就越大．

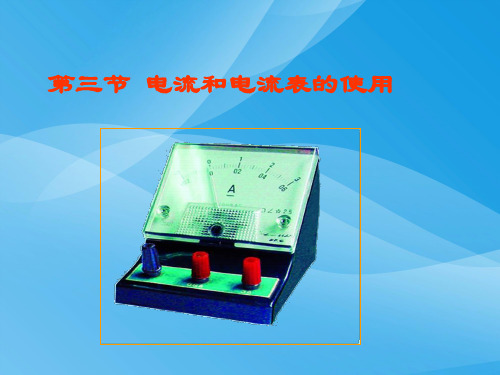

第三节 电流和电流表的使用
水流
水轮机
转动
电流 灯丝 发光
法国物理学家
安培
电磁学的奠基人 之一，他生于里 昂一个富商家庭， 从小博览群书， 具有惊人的记忆 力和非凡的数学 才能。
电子表 1.5~2 μA
电冰箱 1A
电饭煲 3.2~4.5A
高压输电 200A
手机：待机15~50mA、 开机60~300mA、 发射 200~400mA
柜式空调 约为10A
电 流 表
几种常见 的电流表
教学电流表
学生电流表
实验室用电流表
灵敏电流表
学 生 用 电 流 表
0.6
3
ቤተ መጻሕፍቲ ባይዱ
1
2
0
A
调零点
课堂小结：
• 通过本节课，你有哪些收获？
感谢莅临指导
18 、成功的目标是一种动力，可以促使我们继续前进。不要被面前的雾迷住了眼睛，即使出现了再大的困难，那也是暂时的障碍，以乐观的态度对待，成功就在雾的后面。 4 、天底下有享不了的福，没有遭不了的罪，多大的苦你要吃，多大的罪你要受，只要你吃苦受罪，好日子就会来了。 12 、只要不让年轻时美丽的梦想随岁月飘逝，成功总有一天会出现在你的面前。 9 、历史的车辄辗过，留下先辈的印记;时代的洪流向前，引领我们的未来!拼搏，拼搏，拼搏!我们将用不懈的坚持，用高昂的斗志，书写热血的青春! 1 、贵在坚持、难在坚持、成在坚持。 4 、不要把成功想得太遥远，有时候，它离我们很近，只是由于我们的疏忽而与它失之交臂。 18 、每当我们在做人与处世中有了疏忽和遗漏时，请不要灰心和失望，关键是要记住：走错一步不算什么，路还很长呢，别忘了，还有下一步呢! 1 、给高贵的灵魂找个住所，迷途之返是好汉。 2 、成功如同谷仓内的金表，早已存在于我们周围，散布于人生的每个角落，只要执著地去寻找，就一定能找到。 2 、人生就是一个历程，我们既要追求结果的成功，更要注重过程的精彩。 20 、你要求的次数越多，你就越容易得到你想要的东西，而且也会享受到更多的乐趣。 14 、心态安好，则幸福常存。有梦想，就要坚持扞卫它。人生是一场又一场离开，熟悉的陌生的，曾走近又走远的。当你真心相信一切都会好的时候，一切就会真的好了。你的目光所及，就是 你的人生境界。总是看到比自己优秀的人，说明你正在走上坡路;总是看到不如自己的人，说明你正在走下坡路。 10 、如果你岁之后，花的钱还是伸手向父母要的，那么你的满身名牌只能衬托出你的无能。 4 、面对困难，许多人带了放大镜，但和困难拼搏一番，你会觉得困难不过如此。 14 、人生就是生活的过程。哪能没有风、没有雨?正是因为有了风雨的洗礼才能看见斑斓的彩虹;有了失败的痛苦才会尝到成功的喜悦。 6 、只要依靠自己的力量去做事情，即使条件很差，也能取得成功。 1 、人应该活到老学到老，我们不应该取笑那些勤奋好学的老年人，相反，我们应该鼓励和支持他们的精神。 7 、只要厄运打不垮信念，希望之光就会驱散绝望之云。 14 、不为失败找借口，只为成功找方法。 15 、如果你希望成功，当以恒心为良友，以经验为参谋，以当心为兄弟，以希望为哨兵。 1 、一个能从别人的观念来看事情，能了解别人心灵活动的人永远不必为自己的前途担心。 19 、拥有的时候，多加珍惜，无论是亲情，友情还是爱情，平安就是福。且行且惜，且走且悟，人生之中唯有自强不息，勇敢向前，方可走出一条阳光大道。 15 、机遇是难求的，失去了就不会再来，把握好现有的机会，努力进取，那么你将会得到不菲的收获。

2 监控电路状态
可以实时监控电路中的电流变化，以便及时处理异常情况。
3 调试电路问题
在电路故障排查中，可以用电流表判断故障点，并快速修复。
电流表的结构பைடு நூலகம்原理
结构
电流表通常由电流计、刻度盘、指针和外壳等部分组成。
原理
电流通过导线流过电流计，产生磁场相互作用，从而使指针偏转，显示电流的大小。
精准度
电流表的精准度取决于内部元件和仪器的质量，一般可以达到较高的精度。
包括模拟电流表和数字电流表两种类型，根据显示方式和测量原理的不同而区分。
2 特点
电流表具有灵敏度高、稳定性好、使用方便等特点，适用于各种电路的测量和监测。
电流表的常见问题和解决方法
1 指针摆动不正常
可能是电流表内部元件松动或损坏，需修复或更换。
2 读数不准确
可能是量程选择错误或电路连接有误，需根据情况调整相关设置。
如何使用电流表测量电流
1
步骤一
关闭电路，将电流表的正负极正确连接到电路中。
2
步骤二
调节电流表的量程，使其适应电路中的电流强度。
3
步骤三
打开电路开关，观察并读取电流表的指示值。
电流表的单位和读数方法
单位 安培（A）
读数方法
读取量程刻度盘上指针所指示的数值作为电流的 读数。
电流表的分类和特点
1 分类
《八年级物理电流表》 PPT课件
欢迎大家来到本次关于《八年级物理电流表》的PPT课件。通过本课件，你将 了解到电流表的作用、结构和原理、使用方法、单位和读数方法、分类和特 点，以及常见问题和解决方法。掌握这些知识将有助于你更深入地理解电流 表的应用范围和意义。
物理电流表的作用

=
ＩC
串 联 电 路
串联电流处处相等
方案？
下面请大家根据我们刚才探究 串联电路中各点电流的关系过程， 探究一下并联电路中干路电流与各 支路电流的之间的关系。
A、B、C三点之间的电流有 什么关系呢？ IA I B IC
并 联 电 路
B L1 L
2
C
0.9A A
D
0.9A
0.5A
并 联 电 路
L1 L
注意！
0.24
0.24
0.12
0.2
0.12
0.2
④ 应多次进行实验（三次或三次以上），这样 可以避免偶然性，使获得的结论具有普遍性）
实验完成，请各组断开电路， 讨论分析实验数据，看你能发现 什么结论。
串联电路中各点的电流 处处相等。（IA = I B = IC ）
L1 C
B
L
2
A
S
ＩA = ＩB
L1
B
L
2
C
A
S
A、ＩA =ＩB+ＩC B、ＩA =ＩB=ＩC C、ＩA >ＩB>ＩC D、ＩA <ＩB<ＩC
8、如图：IA=1.6A，I1=0.9A，
I2=
A；ID=
A。
L1 B
L
2
D
C
A
若选择是不同量程，在电路中电流强度相等时，选择 的量程越大，则指针的偏转角度越小。 4。在并联电路中，干路中电流比任一支路中的电流都 要大，因而当干路中电流表指针偏转角度比支路中电 流表指针偏转角度小或等于时，则干路中的电流表选 择的是大量程，支路中电流表选择的是小量程。
1、知道电流的单位及换算，了解常 见的电流值。 2、会正确使用电流表测电流，会读 电流表数值。 3、理解串、并联电路中电流的特点。

1、要把电流表串联在电路中
三 要
2、要使电流正进负出
3、要使被测电流不超过电流表的最大测量值
一 不准把电流表的两接线柱直接连到电源两极上 不
两 1、进行读数时要看清电流表使用的量程 看 清 2、看清每小格所表示的电流值
1、如下图所示，它是__电__流___表的表头刻 度盘，若使用的是“+”和“3”接线柱，则最 大的测量值3是A______，最小刻度值0是.1A________， 此时指针的示数是2_._6_0_A____；若使用的是“+” 和“0.6”接线柱，则最大测量值0是.6A________， 最小刻度值0.0是2_A______，此时所指的示数0.是52A
二 电流表
新课 讲解
（一）电流表：测量电流大小的仪表。
1、种类： 2、电流表的符号： A 3、学生用电流表： （1）接线柱：“0.6” 、“3”为正接线柱；
“-”为负接线柱。
（2）量程：两个量程，分别为 （0—0.6A）和（0—3A）。
（二）电流表的读数： 1、表盘（A） 2、零刻度（置零）
新课 讲解
3、读数时应注意： 量程 （接线柱）和最小刻度
电流表的量程：测量范围
（ 1）接“-”和“0.6”：量程是 0.6A，每大格表示0.2A，每小格表示 0.02A。
0.26A
新课
讲解
例1：
读
0.30A
出
电
流
表
的
示
0.53A
数
（ 2）接“-” 和 “3”：量 程是3A，每大格表示1A，每小格 表示0.1A。
6、不随意打断他人的讲话，不 打扰他人学习工作和休息，妨碍他 人要道歉。
7、诚实守信，言行一致，答应 他人的事要做到，做不到时表示歉 意，借他人钱物要及时归还。不说 谎，不骗人，不弄虚作假，知错就 改。

二、电流表的正确使用
1.观察 （1）量程：电流表有一 个负接线柱和两个正接 线柱，所以他有两个量 程：
接“-”和“0.6A”表 示所选量程为0-0.6A。 按下排刻度读数
0.6A
3A
接“-”和“3A”表 示所选量程为
0~3A
按上排刻度读数
（2）分度值；
若选择0~0.6A的量程 则： 分度值为： 0.2A/10=0.02A(即一小 格表示0.02A。）
一调 二看 三注意
一调：使用前调零
二看：使用前观察量程和分度值
三注意：1、注意电流表要串联 2、不能直接把电流表接在电源两端 3、先选大量程后选小量程
按如图所示的电路图连接实物图，要求：电流表选择不同的量程连接。
A
A
A
A
分析下列电路图中：
1、判断电流表连接是否正确，若有错误请指出错误之处。
2、若连接正确，请指出电流表测的是哪个用电器的电流
一调 二看 三注意
四 作业
1 ·完成课本70页课后练习题 2 ·完成小练习册《电流和电流表的使用（一）》 3 ·完成大练习册《电流和电流表的使用》里的“知识 点2——电流表及其使用”
再 见！
谢谢你的阅读
知识就是财富 丰富你的人生
-+
-+
-
A
+
A 电流表正负极接反
- A+ B
电流表并联在电路中
-
A + C 电流表正负极接反
+
A1 A A A-
A- 2A+
D- + 正确，A测干路电流，A1测灯 泡的电流，A2测电铃的电流

三 总结
请大家想想，你这节课学到了什么？
