电压表和电流表的读数方法

电压表的读数规则_如何读取电流表、电压表电压表是测量电压的一种仪器，常用电压表伏特表符号：V，在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。

大部分电压表都分为两个量程。

电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。

电压表必须与被测用电器并联。

电压表是个相当大的电阻器，理想的认为是断路，在并联电路中并联了电压表（跟别的用电器并联）和用电器，如果在干路中没有其他的用电器，可以认为测量电源电压。

本文主要介绍一下电压表的读数规则及如何读取电流表、电压表，跟随小编一起来了解一下。

电压表的读数规则具体估读方法如下：（1）量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A，读数要估读到最小分度的十分之一。

（2）量程为0.6 A的电流表，其最小分度为0.02 A，读数要估读到最小分度的一半，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3 （3）量程为15 V的电压表，其最小分度为0.5 V，读数要估读到最小分度的，因此最后读数以伏特为单位，小数点后面只有一位，尾数为0、1 2、3、4（4）根据表的量程及最小分度值，正确读出表的读数，包括估读。

例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的+和-0.6两个接线柱，则表的示数为_____，如果接入电路的是+和-3两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.。

电流表电压表的读数规则(1) 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

若选用的量程为3A，则最小分度为0.1 A，读数应估读到其最小分度的1/10，所以读数为1.86 A。

《电流表和电压表的使用和测量》考点+训练准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。

电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，成绩低下，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。

1、电流表和电压表的使用及读数：（1）电流表和电压表的使用电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当断路（电压表的内阻很大）（2）电流表和电压表的读数：电流表电压表量程0～0.6A 0～3A 0～3V 0～15V分度值0.02A 0.1A 0.1V 0.5V读数方法先看量程后看盘，大各小格数一数算一算（电表示数＝指针偏过的格数×分度值）示例0.02A×16=0.32A 0.1A×16=1.6A 0.1V×19=1.9V 0.5V×19=13.5V注意：指针指在同一位置时，大量程读数是小量程读数的5倍。

2、电流表测量对象的判断：电路测量对象串联电路电路图和实物图测电路中的电流，也是通过每个电路元件的电流，即与谁串联就测谁的电流并联电路电路图电流表在支路上测支路电流电流表在干路上测总电流实物图电流表从正接线柱分开测支路电流，从负接线柱分开测干路电流电流汇合到电流表的正接线柱测干路电流，汇合到负接线柱测支路电流注意：电流从电流表的正接线柱流入，负接线柱流出才能说电流经过电流表，如果没有经过正接线柱，只借助负接线柱流会电源负极，此时电流不流经电流表，不能测电流。

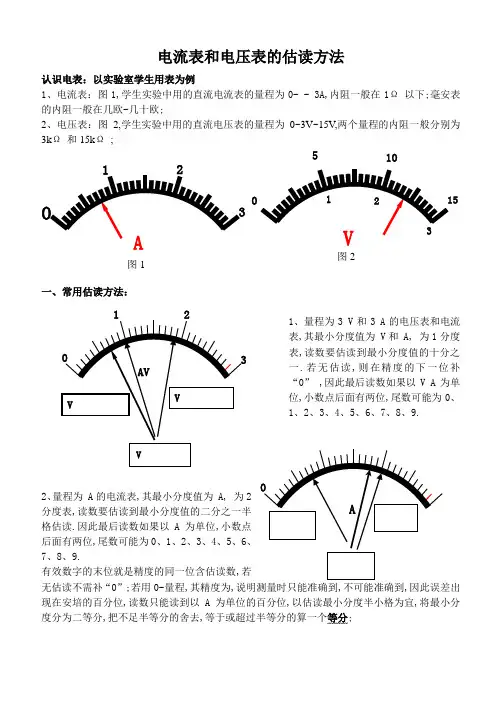

电流表和电压表的估读方法认识电表：以实验室学生用表为例1、电流表：图1,学生实验中用的直流电流表的量程为0~ ~ 3A,内阻一般在1Ω 以下;毫安表的内阻一般在几欧~几十欧;2、电压表：图2,学生实验中用的直流电压表的量程为0~3V~15V,两个量程的内阻一般分别为3k Ω 和15k Ω ; 一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表,其最小分度值为 V 和 A, 为1分度表,读数要估读到最小分度值的十分之一.若无估读,则在精度的下一位补“0” ,因此最后读数如果以V A 为单位,小数点后面有两位,尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为 A 的电流表,其最小分度值为 A, 为2分度表,读数要估读到最小分度值的二分之一半格估读.因此最后读数如果以A 为单位,小数点后面有两位,尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位含估读数,若无估读不需补“0”;若用0~量程,其精度为,说明测量时只能准确到,不可能准确到,因此误差出现在安培的百分位,读数只能读到以A 为单位的百分位,以估读最小分度半小格为宜,将最小分度分为二等分,把不足半等分的舍去,等于或超过半等分的算一个等分;图105 10图23、量程为15 V 的电压表,其最小分度值为 V, 为5分度表, 读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位,小数点后面只有一位,尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为／格,虽能准确读到,但误差仍出现在最小分度值的同一数位上,即以V 为单位的十分位;其估读法则是：将最小分度分为五等分,即为;二、半格估读法：实验所用电流表和电压表精度并不高,可采用1/2估读,或称半格估读,只将最小分度值分为2等份作估读;例如：1、若是0~档,最小分度值为,半格为,图中读数应为 若是0~3A 档,最小分度值为, 半格为 ,图中读数应为 A2、若是0~3V 档,最小分度值为, 半格为,图中读数应为若是0~15V 档,最小分度值为, 半格为,通常可估读为或因有效数字出现在以V 为单位的十分位上; 图中读数应为 11. 2V 或注：除电流表和电压表外,实验用的弹簧测力计、酒精温度计通常也采用上述方法;。

电流表和电压表的估读方法认识电表:（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0~0.6A ～ 3A ，内阻一般在1Ω 以下。

(毫安表的内阻一般在几欧～几十欧）。

2、电压表:图2，学生实验中用的直流电压表的量程为0~3V~15V ,两个量程的内阻一般分别为3k Ω 和15k Ω . 一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为0。

1 V 和0.1 A ， 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0” ,因此最后读数如果以V （A ）为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0。

6 A 的电流表，其最小分度值为0。

02 A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读).因此最后读数如果以A为单位,小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

若用0~0.6A 量程,其精度为0。

02A ，说明测量时只能准确到0.02A ，不可能准确到0.01A,因此误差出现在安培的百分位（0。

01A ），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。

图105 10图23、量程为15 V 的电压表，其最小分度值为0。

5 V ， 为5分度表, 读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位,小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0。

5V ／格，虽能准确读到0。

5V ，但误差仍出现在最小分度值的同一数位上,即以V 为单位的十分位.其估读法则是：将最小分度分为五等分,即为0.1V.二、半格估读法:实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读，只将最小分度值分为2等份作估读。

电流表电压表的读数规则1 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的1/2，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的1/5，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…,若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的1/3以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例1：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接“0.6A”量程，则表的示数为_____，如果接“3A”量程，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

电流表和电压表的读数方法电流表和电压表是电工实验中常用的两种仪器，用于测量电路中的电流和电压。

本文将介绍电流表和电压表的读数方法。

一、电流表的读数方法电流表是用来测量电路中电流强度的仪器。

在测量时，需要将电流表与电路串联连接，使电流通过电流表。

电流表的读数方法如下：1. 选择合适的量程：电流表通常有多个量程档位，根据电路中的电流大小选择合适的量程。

如果电流超过了所选量程，会导致电流表的指针超出量程范围，从而损坏仪器。

2. 零位校准：在使用电流表前，需要将指针调至零位，以保证读数的准确性。

可以通过调节电流表上的零位校准旋钮来实现。

3. 读取电流值：电流表的刻度盘上通常标有一系列刻度，表示不同的电流数值。

读取电流值时，需要注意指针所指位置，精确到最接近的刻度值。

4. 单位转换：有时候需要将电流表的读数转换为其他单位，如安培（A）或毫安（mA）。

可以根据所用电流表的量程和刻度间距进行换算。

二、电压表的读数方法电压表是用来测量电路中电压大小的仪器。

在测量时，需要将电压表与电路并联连接，使电压通过电压表。

电压表的读数方法如下：1. 选择合适的量程：电压表通常有多个量程档位，根据电路中的电压大小选择合适的量程。

如果电压超过了所选量程，会导致电压表的指针超出量程范围，从而损坏仪器。

2. 零位校准：在使用电压表前，需要将指针调至零位，以保证读数的准确性。

可以通过调节电压表上的零位校准旋钮来实现。

3. 读取电压值：电压表的刻度盘上通常标有一系列刻度，表示不同的电压数值。

读取电压值时，需要注意指针所指位置，精确到最接近的刻度值。

4. 单位转换：有时候需要将电压表的读数转换为其他单位，如伏特（V）或千伏（kV）。

可以根据所用电压表的量程和刻度间距进行换算。

总结：本文介绍了电流表和电压表的读数方法。

在使用电流表和电压表时，需要选择合适的量程、进行零位校准，并注意读取精确的数值。

同时，有时候需要进行单位转换，以适应实际需要。
