《PLC与变频器应用技术》试卷3

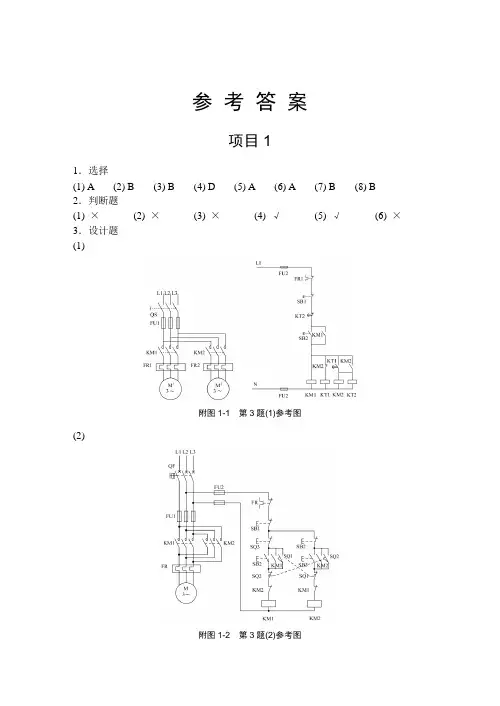

参考答案项目11．选择(1) A (2) B (3) B (4) D (5) A (6) A (7) B (8) B 2．判断题(1) ×(2) ×(3) ×(4) √(5) √(6) ×3．设计题(1)附图1-1 第3题(1)参考图(2)附图1-2 第3题(2)参考图电气控制与PLC技术应用2(3)附图1-3 第3题(3)参考图(4)附图1-4 第3题(4)参考图参考答案 3项目21．答：C650普通车床电气控制具有QS隔离保护、FU1～FU6短路保护、FR1～FR2过载保护、PE接地保护、交流接触器KM1～KM5的失欠压保护5种保护。

2．答：50卧式车床主轴的正反转是通过交流接触器KM1和KM2主触点实现的。

KM1和KM2主触点在接线上实现了三相交流电流的倒序，从而实现了电动机的正反转。

3．答：(1) 当FU1断一根时，会使主轴电机缺相，在这种情况下启动或运行电动机，会无法启动，并出现很大的“嗡嗡声”，电机过热且会冒烟，烧毁电动机的一相绕组。

(2) 时间继电器KT的作用是防止电流表被启动电流冲坏，在启动的短时间内将电流表暂时短接掉，从而保护了电流表。

如果时间继电器KT是线圈断线，这种保护作用将会失去，电流表可能会烧毁。

4．答：在X62W型万能铣床电路中，YA的作用是快速进给电磁离合器。

当YA得电时，电磁离合器得电而吸合，使快速传动齿轮啮合，工作台实现快速移动。

5．答：SQ1工作台向右进给行程开关；SQ2工作台向左进给行程开关；SQ3工作台向前、向下进给行程开关；SQ4工作台向后、向上进给行程开关；SQ6进给变速冲动开关；SQ7主轴变速冲动开关。

SQ1、SQ2受纵向手柄控制；SQ3、SQ4受十字复合手柄控制；SQ6、SQ7受转速盘的蘑菇形手轮控制。

6．答：(1) 主轴制动采用反接制动方式，其特点是制动力矩大、制动迅速。

(2) 主轴和进给变速冲动的作用是保证变速过程的顺利进行。

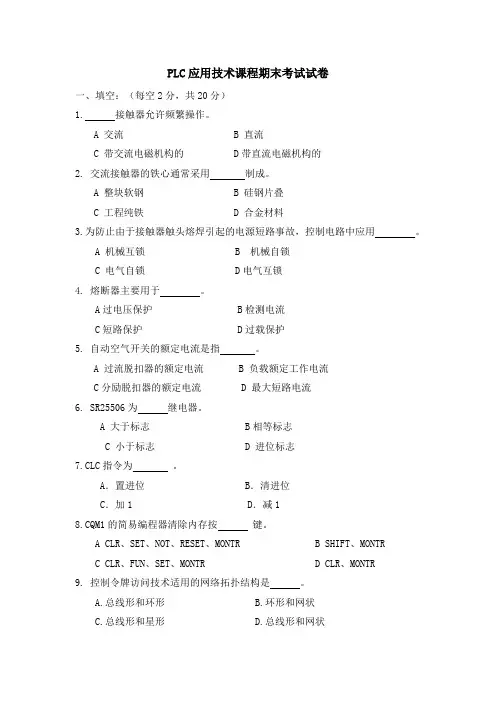

PLC应用技术课程期末考试试卷一、填空：（每空2分，共20分）1. 接触器允许频繁操作。

A 交流B 直流C 带交流电磁机构的 D带直流电磁机构的2. 交流接触器的铁心通常采用制成。

A 整块软钢B 硅钢片叠C 工程纯铁D 合金材料3.为防止由于接触器触头熔焊引起的电源短路事故，控制电路中应用。

A 机械互锁B 机械自锁C 电气自锁 D电气互锁4. 熔断器主要用于。

A过电压保护 B检测电流C短路保护 D过载保护5. 自动空气开关的额定电流是指。

A 过流脱扣器的额定电流B 负载额定工作电流C分励脱扣器的额定电流 D 最大短路电流6. SR25506为继电器。

A 大于标志 B相等标志C 小于标志D 进位标志7.CLC指令为。

A．置进位 B．清进位C．加1 D．减18.CQM1的简易编程器清除内存按键。

A CLR、SET、NOT、RESET、MONTRB SHIFT、MONTRC CLR、FUN、SET、MONTRD CLR、MONTR9. 控制令牌访问技术适用的网络拓扑结构是。

A.总线形和环形B.环形和网状C.总线形和星形D.总线形和网状10. 通信双方都可以发送（接收）信息，但不能同时发送的交互方式为。

A半双工 B并行通信C单工通信 D全双工通信二、简答题（每题10分，共20分）1. （10分）根据下面梯形图写出指令语句：2. （10分）根据下面指令语句画出梯形图：LD 00002OUT TR0CLC(41)ADD(30)IR 010# 6103DM0100AND 25504MOV(21)# 0001DM0101LD TR0AND-NOT 25504MOV(21)# 0000DM0101三、画波形（1、2题每题5分，第3题20分，共30分）四、设计题（第1题10分，第2题20分，共30分）1. （10分）画出两台电机连锁启停控制线路，要求:M1启动后，M2才能启动；M1停止后，M2才能停止。

2. （20分）小车往复运动。

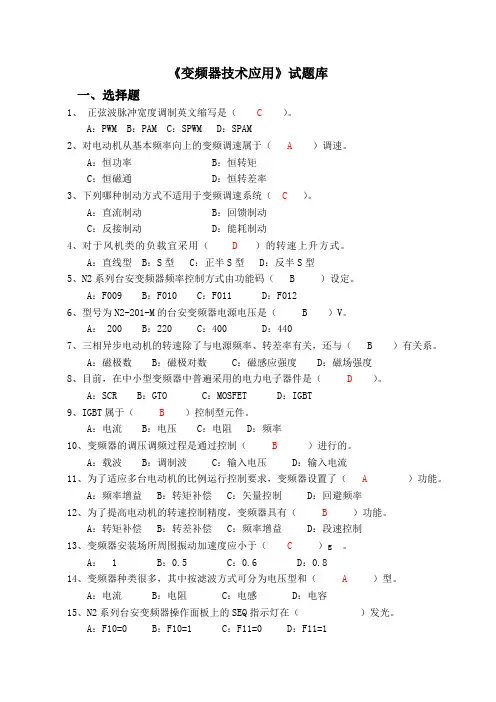

《变频器技术应用》试题库一、选择题1、正弦波脉冲宽度调制英文缩写是（C）。

A：PWM B：PAM C：SPWM D：SPAM2、对电动机从基本频率向上的变频调速属于（ A ）调速。

A：恒功率 B：恒转矩C：恒磁通 D：恒转差率3、下列哪种制动方式不适用于变频调速系统（ C ）。

A：直流制动 B：回馈制动C：反接制动 D：能耗制动4、对于风机类的负载宜采用（D）的转速上升方式。

A：直线型 B：S型 C：正半S型 D：反半S型5、N2系列台安变频器频率控制方式由功能码（ B ）设定。

A：F009 B：F010 C：F011 D：F0126、型号为N2-201-M的台安变频器电源电压是（ B ）V。

A： 200 B：220 C：400 D：4407、三相异步电动机的转速除了与电源频率、转差率有关，还与（ B）有关系。

A：磁极数 B：磁极对数 C：磁感应强度 D：磁场强度8、目前，在中小型变频器中普遍采用的电力电子器件是（ D ）。

A：SCR B：GTO C：MOSFET D：IGBT9、IGBT属于（ B）控制型元件。

A：电流 B：电压 C：电阻 D：频率10、变频器的调压调频过程是通过控制（B）进行的。

A：载波 B：调制波 C：输入电压 D：输入电流11、为了适应多台电动机的比例运行控制要求，变频器设置了（A）功能。

A：频率增益 B：转矩补偿 C：矢量控制 D：回避频率12、为了提高电动机的转速控制精度，变频器具有（ B）功能。

A：转矩补偿 B：转差补偿 C：频率增益 D：段速控制13、变频器安装场所周围振动加速度应小于（ C ）g 。

A： 1 B：0.5 C：0.6 D：0.814、变频器种类很多，其中按滤波方式可分为电压型和（A）型。

A：电流 B：电阻 C：电感 D：电容15、N2系列台安变频器操作面板上的SEQ指示灯在（）发光。

A：F10=0 B：F10=1 C：F11=0 D：F11=116、N2系列台安变频器操作面板上的显示屏幕可显示（ b）位数字或字母。

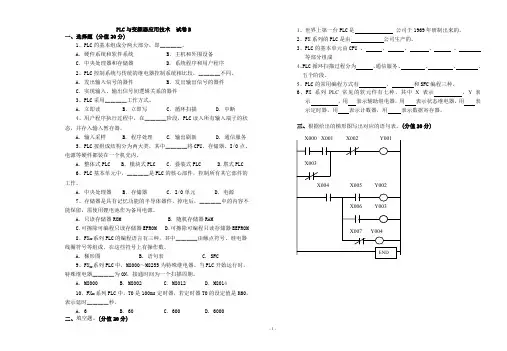

PLC与变频器应用技术试卷B一、选择题 (分值20分)1、PLC的基本组成分两大部分，即▁▁▁▁。

A．硬件系统和软件系统 B．主机和外围设备C．中央处理器和存储器 D. 系统程序和用户程序2、PLC控制系统与传统的继电器控制系统相比较，▁▁▁▁不同。

A．发出输入信号的器件 B．发出输出信号的器件C．实现输入、输出信号间逻辑关系的器件3、PLC采用▁▁▁▁工作方式。

A．立即读 B．立即写 C．循环扫描 D．中断4、用户程序执行过程中，在▁▁▁▁阶段，PLC读入所有输入端子的状态，并存入输入暂存器。

A. 输入采样B. 程序处理C. 输出刷新D. 通信服务5、PLC按组成结构分为两大类，其中▁▁▁▁将CPU、存储器、I/O点、电源等硬件都装在一个机壳内。

A．整体式PLC B．模块式PLC C．叠装式PLC D.塔式PLC6、PLC基本单元中，▁▁▁▁是PLC的核心部件，控制所有其它部件的工作。

A．中央处理器 B．存储器 C．I/O单元 D．电源7、存储器是具有记忆功能的半导体器件，掉电后，▁▁▁▁中的内容不能保留，需使用锂电池作为备用电源。

A．只读存储器ROM B．随机存储器RAMC．可擦除可编程只读存储器EPROM D．可擦除可编程只读存储器EEPROM8、FX2N系列PLC的编程语言有三种，其中▁▁▁▁由触点符号、继电器线圈符号等组成，在这些符号上有操作数。

A. 梯形图B. 语句表C. SFC9、FX2N系列PLC中，M8000～M8255为特殊继电器。

当PLC开始运行时，特殊继电器▁▁▁▁为ON，接通时间为一个扫描周期。

A．M8000 B．M8002 C．M8012 D．M801410、FX2N系列PLC中，T0是100ms定时器，若定时器T0的设定值是K60，表示延时▁▁▁▁秒。

A．6 B．60 C．600 D. 6000二、填空题。

(分值20分) 1、世界上第一台PLC是公司于1969年研制出来的。

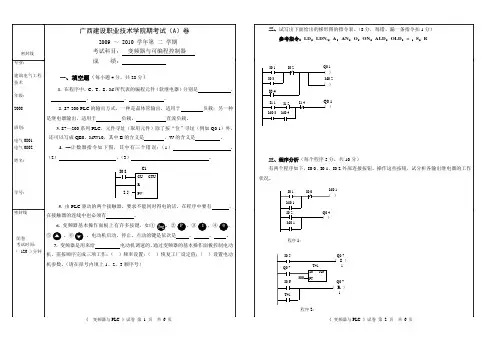

密封线广西建设职业技术学院期考试（A）卷2009 ～2010 学年第二学期考试科目：变频器与可编程控制器成绩：一、填空题（每小题4分，共28分）1.在程序中，C、T、S、M所代表的编程元件（软继电器）分别是、、、。

2. S7-200 PLC的输出方式，一种是晶体管输出，适用于负载；另一种是继电器输出，适用于负载，直流负载。

3. S7—200系列PLC，元件寻址（取用元件）除了按“位”寻址（例如Q0.1）外，还可以写成QB0、MW10，其中B的含义是，W的含义是。

4. 一计数器指令如下图，其中有三个错误：（1），（2），（3）。

5. 由PLC驱动的两个接触器，要求不能同时得电的话，在程序中要有，在接触器的连线中也必须有。

6. 变频器基本操作面板上有许多按键，如①，④⑤，⑥。

电动机启动、停止、点动的键是依次是、、。

7. 变频器是用来给电动机调速的。

通过变频器的基本操作面板控制电动机，需按顺序完成三项工作：（）频率设置；（）恢复工厂设定值；（）设置电动机参数。

（请在括号内填上1、2、3顺序号）二、试写出下面给出的梯形图的指令表。

（8分，每错、漏一条指令扣1分）参考指令：LD，LDN,，A，AN，O，ON，ALD，OLD，=，S，R三、程序分析（每个程序5分，共10分）有两个程序如下，I0.0、I0.1、I0.2外部连接按钮。

操作这些按钮，试分析各输出继电器的工作状况。

专业：建筑电气工程技术年级：2008班别：电气0801电气0802姓名：学号：密封线闭卷考试时间：（120 ）分钟）））S ）Q0.7）程序1：R ）Q0.711《变频器与PLC 》试卷第 1 页共 6 页《变频器与PLC 》试卷第2 页共 6 页密封线四、下图为控制一台电动机正反转的程序。

I0.1和I0.2接启动按钮，I0.0接停止按钮，I1.0接热继电器过载保护。

其中有些错漏，请予以改正。

（8分）五、按照给出的程序，画出相应的I/O接线图。

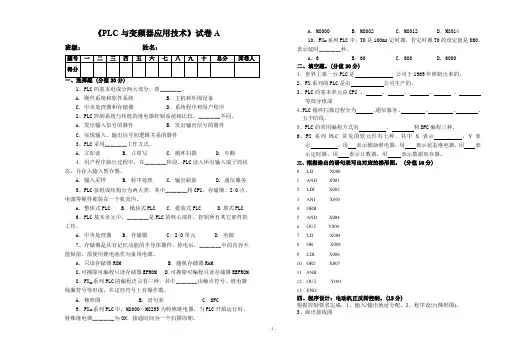

《PLC与变频器应用技术》试卷A班级：姓名：1、PLC的基本组成分两大部分，即▁▁▁▁。

A．硬件系统和软件系统 B．主机和外围设备C．中央处理器和存储器 D. 系统程序和用户程序2、PLC控制系统与传统的继电器控制系统相比较，▁▁▁▁不同。

A．发出输入信号的器件 B．发出输出信号的器件C．实现输入、输出信号间逻辑关系的器件3、PLC采用▁▁▁▁工作方式。

A．立即读 B．立即写 C．循环扫描 D．中断4、用户程序执行过程中，在▁▁▁▁阶段，PLC读入所有输入端子的状态，并存入输入暂存器。

A. 输入采样B. 程序处理C. 输出刷新D. 通信服务5、PLC按组成结构分为两大类，其中▁▁▁▁将CPU、存储器、I/O点、电源等硬件都装在一个机壳内。

A．整体式PLC B．模块式PLC C．叠装式PLC D.塔式PLC6、PLC基本单元中，▁▁▁▁是PLC的核心部件，控制所有其它部件的工作。

A．中央处理器 B．存储器 C．I/O单元 D．电源7、存储器是具有记忆功能的半导体器件，掉电后，▁▁▁▁中的内容不能保留，需使用锂电池作为备用电源。

A．只读存储器ROM B．随机存储器RAMC．可擦除可编程只读存储器EPROM D．可擦除可编程只读存储器EEPROM8、FX2N系列PLC的编程语言有三种，其中▁▁▁▁由触点符号、继电器线圈符号等组成，在这些符号上有操作数。

A. 梯形图B. 语句表C. SFC9、FX2N系列PLC中，M8000～M8255为特殊继电器。

当PLC开始运行时，特殊继电器▁▁▁▁为ON，接通时间为一个扫描周期。

A．M8000 B．M8002 C．M8012 D．M801410、FX2N系列PLC中，T0是100ms定时器，若定时器T0的设定值是K60，表示延时▁▁▁▁秒。

A．6 B．60 C．600 D. 6000二、填空题。

(分值20分)1、世界上第一台PLC是公司于1969年研制出来的。

2、FX系列的PLC是由公司生产的。

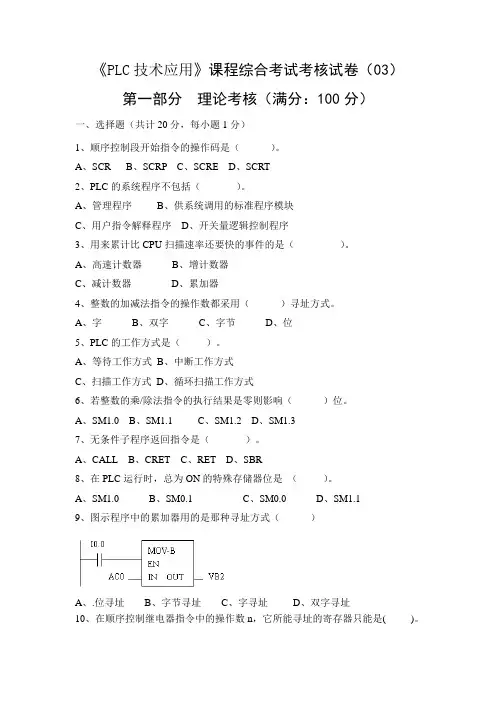

《PLC技术应用》课程综合考试考核试卷（03）第一部分理论考核（满分：100分）一、选择题（共计20分，每小题1分）1、顺序控制段开始指令的操作码是（）。

A、SCRB、SCRPC、SCRED、SCRT2、PLC的系统程序不包括（）。

A、管理程序B、供系统调用的标准程序模块C、用户指令解释程序D、开关量逻辑控制程序3、用来累计比CPU扫描速率还要快的事件的是（）。

A、高速计数器B、增计数器C、减计数器D、累加器4、整数的加减法指令的操作数都采用（）寻址方式。

A、字B、双字C、字节D、位5、PLC的工作方式是（）。

A、等待工作方式B、中断工作方式C、扫描工作方式D、循环扫描工作方式6、若整数的乘/除法指令的执行结果是零则影响（）位。

A、SM1.0B、SM1.1C、SM1.2D、SM1.37、无条件子程序返回指令是（）。

A、CALLB、CRETC、RETD、SBR8、在PLC运行时，总为ON的特殊存储器位是（）。

A、SM1.0B、SM0.1C、SM0.0D、SM1.19、图示程序中的累加器用的是那种寻址方式（）A、.位寻址B、字节寻址C、字寻址D、双字寻址10、在顺序控制继电器指令中的操作数n，它所能寻址的寄存器只能是( )。

A、SB、MC、SMD、T11、西门子公司为其触摸屏提供的组态软件是()。

A、STEP 7B、STEP7-Micro/WINC、GT DesignerD、WinCC flexible12、HMI产品发展趋势是以平板PC计算机为HMI硬件的高端产品为主，原因是在处理器速度、存储容量、()、组网能力上都有较大的优势。

A、通信介质B、通信方式C、通信速度D、通讯接口种类和数量13、西门子多功能面板使用的图形对象包括()、图标、矢量图形，字符可以任意缩放。

A、线图B、点图C、位图D、图片14、表面声波是的一种超声波，它是在介质表面进行浅层传播的()。

A、振动波B、动力能量波C、电磁波D、机械能量波15、当环境温度、湿度改变时，环境电场发生改变时，都会引起()触摸屏的漂移，造成不准确。

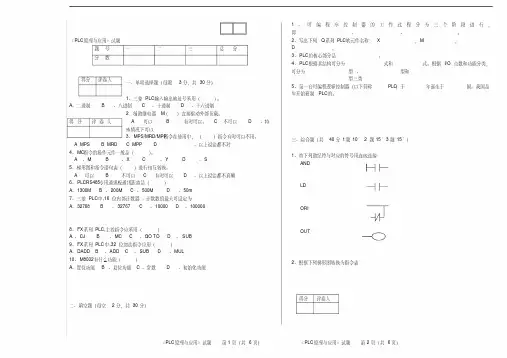

《PLC原理与应用》试题题号一二三总分分数一、单项选择题（每题3分，共30分）1、三菱PLC输入输出地址号采用（）。

A、二进制B、八进制C、十进制D、十六进制2．辅助继电器M（）直接驱动外部负载。

A．可以 B 有时可以。

C 不可以 D、特殊情况下可以3、MPS/MRD/MPP指令在使用中，（）指令有时可以不用。

A MPSB MRDC MPP D、以上说法都不对4、MC指令的操作元件一般是（）。

A、MB、X C 、Y D、S5、梯形图和指令语句表（）进行相互转换。

A 可以B 不可以C 有时可以 D、以上说法都不真确6、PLCRS485专用通讯板通讯距离是（）A、1300MB、200MC、500MD、50m7、三菱PLC中,16位内部计数器,计数数值最大可设定为A、32768B、32767C、10000D、1000008、FX系列PLC,主控指令应采用（）A.、CJ B、MC C、GO TO D、 SUB9、FX系列PLC中,32位加法指令应用（）A、DADDB、ADDC、SUBD、MUL10、M8002有什么功能（）A、置位功能B、复位功能C、常数D、初始化功能二、填空题（每空2分，共30分）1、可编程序控制器的工作过程分为三个阶段进行，即、、。

2、写出下列Q系列PLC软元件名称：X，M，D，3、PLC的核心部分是。

4、PLC根据其结构可分为式和式。

根据I/O点数和功能分类，可分为型、型和型三类5、第一台可编程逻辑控制器（以下简称PLC）于年诞生于国。

我国是年开始研制PLC的。

三、综合题（共40分1题10′ 2题15′3题15′）1、将下列助记符与对应的符号用连线连接：ANDLDORIOUT2、根椐下列梯形图转换为指令表得分评卷人得分评卷人得分评卷人《PLC原理与应用》试题第1页（共6页）《PLC原理与应用》试题第2页（共6页）密封线内不要答题《PLC 原理与》试题第3页（共6页）《PLC 原理与应用》试题第4页（共6页）3、两台有电动机M1和M2，控制要求为：M1启动后，经30秒延时，M2自行启动；M2启动后，工作半小时，M1和M2同时自动停止运转。

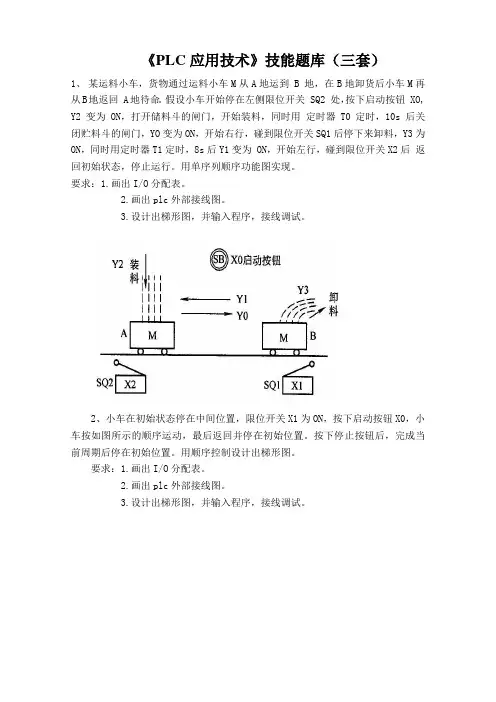

《PLC应用技术》技能题库（三套）1、某运料小车，货物通过运料小车M从A地运到 B 地，在B地卸货后小车M再从B地返回 A地待命。

假设小车开始停在左侧限位开关 SQ2 处，按下启动按钮 XO, Y2 变为 ON，打开储料斗的闸门，开始装料，同时用定时器T0定时，10s 后关闭贮料斗的闸门，YO变为ON，开始右行，碰到限位开关SQ1后停下来卸料，Y3为ON，同时用定时器T1定时，8s后Y1变为 ON，开始左行，碰到限位开关X2后返回初始状态，停止运行。

用单序列顺序功能图实现。

要求：1.画出I/O分配表。

2.画出plc外部接线图。

3.设计出梯形图，并输入程序，接线调试。

2、小车在初始状态停在中间位置，限位开关X1为ON，按下启动按钮X0，小车按如图所示的顺序运动，最后返回并停在初始位置。

按下停止按钮后，完成当前周期后停在初始位置。

用顺序控制设计出梯形图。

要求：1.画出I/O分配表。

2.画出plc外部接线图。

3.设计出梯形图，并输入程序，接线调试。

3、用顺序控制设计如图要求的输入输出关系的梯形图，要求循环三次后，停在初始位置。

要求：1.画出I/O分配表。

2.画出plc外部接线图。

3.设计出梯形图，并输入程序，接线调试。

评分标准考核内容考核要求配分考核标准扣分得分I/O分配I/O分配合理10 I/O分配不合理扣10分I/O接线图I/O接线图正确10 I/O接线图不正确扣5～10分梯形图设计梯形图设计正确40 梯形图设计不合理，每处扣10分输入程序程序输入正确10 输入程序错误，每处开始时间结束时间。

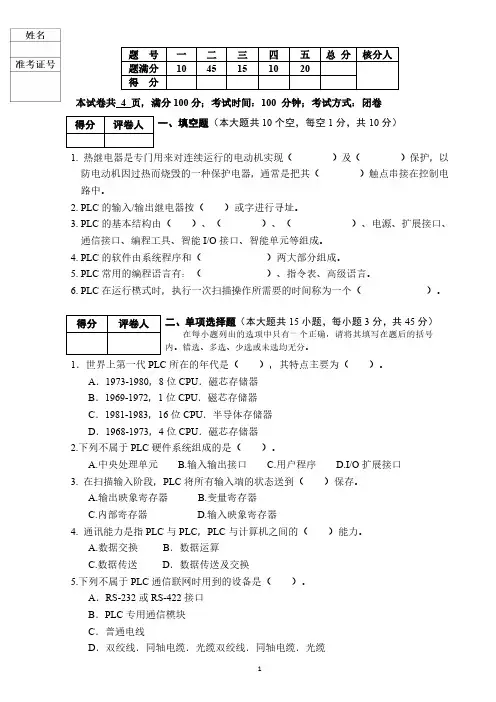

1.热继电器是专门用来对连续运行的电动机实现（）及（）保护，以
防电动机因过热而烧毁的一种保护电器，通常是把其（）触点串接在控制电路中。

2.PLC的输入/输出继电器按（）或字进行寻址。

3.PLC的基本结构由（）、（）、（）、电源、扩展接口、
通信接口、编程工具、智能I/O接口、智能单元等组成。

4.PLC的软件由系统程序和（）两大部分组成。

下面的这行电路是一个脉冲信号发生器，脉冲周期等于T0
1.画出下图所示的顺序功能图的梯形图程序，顺序功能图见图4-1。

图4-1
1．按下按钮X0后Y0变为ON并自保持，T0定时7秒后，用C0对X1的输入脉冲计数，计满4个脉冲后，Y0变为OFF，同时C0和T0被复位，在PLC刚开始执行用户程序时，C0也被复位，（1）设计出梯形图；（2）写出助记符。

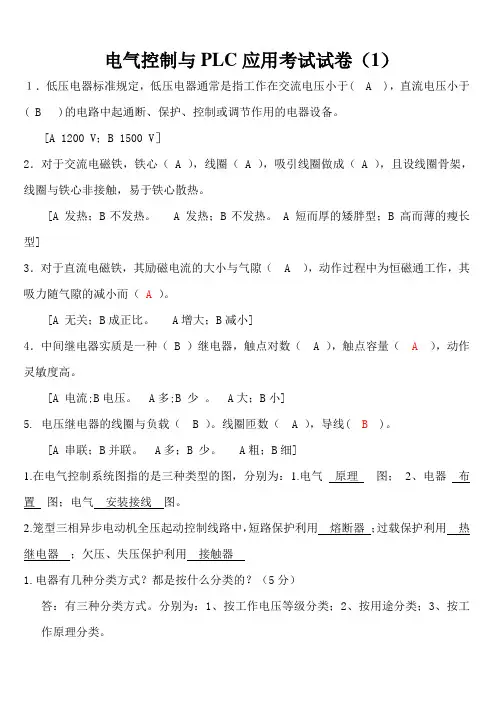

电气控制与PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。

[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（ A ），线圈（ A ），吸引线圈做成（ A ），且设线圈骨架，线圈与铁心非接触，易于铁心散热。

[A 发热；B不发热。

A 发热；B不发热。

A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小与气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（A ）。

[A 无关；B成正比。

A增大；B减小]4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（A），动作灵敏度高。

[A 电流;B电压。

A多;B 少。

A大；B小]5. 电压继电器的线圈与负载（ B ）。

线圈匝数（ A ），导线( B )。

[A 串联；B并联。

A多；B 少。

A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。

2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。

分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。

2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压 ; 过载 ; 短路等保护作用。

3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、 LDI（取反）、 OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：逻辑运算指令AND （与）、ANI （与非）、OR （“或”）、 ORI （“或非”）、ANB （块“与”）、ORB （块“或”）电气控制与PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。

9．ORI 指令的作用是：（ ） 装
A． 用于单个常闭触点与前面的部分串联连接
B． 用于单个常闭触点与上面的部分并联连接
C．用于单个常开触点与前面的部分串联连接
D．用于单个常开触点与上面的部分并联连接
10．特殊辅助继电器 M8012 的作用是：（ ）
A．PLC 运行监控用，运行时接通
B．锂电池电压指示灯
《电气控制与 PLC》试卷 第 !语法错误，)页（共 6 页）
…………… * ………………… * ………………… * ………………… * ………………… * ………………… * ……………
请 注 意： 密 封 线 内 不 要 答 题。 ………………………………密………………………………封………………………………线………………………………
…………… * ………………… * ………………… * ………………… * ………………… * ………………… * ……………
请 注 意： 密 封 线 内 不 要 答 题。 ………………………………密………………………………封………………………………线…………密封线内。
3．电磁式低压电器的电磁机构部分主要由吸引线圈、
和
组成。
4．时间继电器按延时方式可分为
和
。
5．三相异步电动机常用的电气制动方法有：
、
、
和
等。
线
6．写出以下各指令的含义：
SFTL:
CMP:
RST:
7．与 STL 触头后相连接的触点应使用
指令或
指令。
8 顺序控制功能图的基本结构有：
、
、
。
《电气控制与 PLC》试卷 第 !语法错误，)页（共 6 页）
C．PLC 运行开始瞬间接通的初始脉冲

《PLC应用技术》题库（全册,共500分）《PLC应用技术》题库（全册，共500分）一、填空题（每空1分，共60分）1．PLC的主机由、、、等几部分组成。

PLC的存储器分为和两种。

2．置位指令的助记符是，下降沿微分指令的助记符是 .3.PLC的输出有：、和三种形式。

PLC的一个扫描周期可分为、、三个阶段。

4. MPS称为，连续使用次数不得超过次。

END指令称为指令。

5. PLC内的定时器的时钟脉冲有、、三种。

6、定时器或计数器线圈在OUT指令后要设定，形式为K后紧接。

7、OUT指令后，通过其他触点对其他线圈使用OUT指令称为输出。

8、一个触点或触点组控制多个逻辑行的梯形图结构称为输出。

9、串联电路块并联时，分支开始用LD、LDI指令，结束用指令。

10、两个或两个以上的触点串联的电路称为。

11、在程序中，AND、ANI指令改为NOP指令时使相关触点，OR、ORI指令改为NOP指令时使相关触点。

12、主控触点只能画在方向，普通触点只能画在方向。

13、MC的使用次数不超过次，多级嵌套，主控返回时，按的顺序返回。

14、SET称为指令，令操作的元件自保持为ON。

RST称为指令，令操作的元件自保持为OFF。

15、PLF称为微分输出指令。

16、画梯形图时每一个逻辑行应从母线开始，终止于母线。

17、顺序控制就是按照生产工艺要求，在的作用下，根据内部的和顺序控制生产过程有序地进行。

18、FX2系列PLC中状态元件通常有下面五种类型：S0–S9为状态，S10–S19为状态，S20–S499为状态。

19、在实现顺序控制的设备中，输入信号来自于现场的、、接触器触点、传感器的开关信号等。

20、状态元件在步进顺控编程中，必须与组合使用。

21、状态流程图是使用来描述控制任务或过程的流程图。

22、PLC存储器根据读写操作的不同要求，主要分为、和EEPROM三类。

23、FX2系列PLC的输入/输出继电器中继电器只能由外部信号驱动，继电器只能由程序驱动。

期末测试题三一、单项选择题（每题1分，共15分）1、变频调速过程中，为了保持磁通恒定，必须保持( )。

A: 输出电压U 不变B: 频率f不变C: U/F 不变D: U.f 不变2、变频器的PID功能中，I 是指( )运算。

A: 积分B: 微分C: 比例D: 求和3、变频器主电路由整流及滤波电路、( )和制动单元组成。

A: 稳压电路B: 逆变电路C: 控制电路D: 放大电路4、设置矢量控制时，为了防止漏电流的影响，变频器与电动机之间的电缆长度应不大于( )米。

A: 50B: 100C: 200D: 3005、实践表明，风机或泵类负载恒速运转改为变频调速后，节能可达( )。

A: 5%~10%B :10%~20%C :20%~30%D :30%~40%6、为了适应多台电动机的比例运行控制要求，变频器都具有( )功能。

A:回避频率B: 瞬时停电再起动C: 频率增益D: 转矩补偿7、风机、泵类负载运行时，叶轮受的阻力大致与( )的平方成比例。

A: 叶轮转矩B: 叶轮转速C; 频率D: 电压8、下面哪个答案不是变频器输出的高次谐波对电动机产生的影响：( ) A: 使电动机温度升高B: 噪声增大C: 产生振动力矩D: 产生谐振9、若保持电源电压不变，降低频率，电动机的工作电流会( )。

A: 不变B: 增大C; 减小D: 不能判断10、变频器的基本频率是指输出电压达到( )值时输出的频率值。

A: UNB: UW/2C: UW/3D: UN/411、为了避免机械系统发生谐振，变频器采用设置( )的方法。

A: 基本频率B: 上限频率C: 下限频率D: 回避频率12、富士G11S 变频器的多功能输入控制端子有( )个。

A:8B:9C:10D:1213、富士G11S 变频器的多功能输出量监视端子共有( )个。

A:3B:4C:5D:614、富士变频器频率设定方式由功能参数码()设置。

A： F00B: F01C: F02D: F0315、富士变频器功能参数码中以字母C 开头的是( )功能参数码。

微课《PLC控制与变频器的应用》习题
一、判断题
1.与主控触点相连的触点必须用LD或LDI指令。

2.定时器T250使用的时钟脉冲周期都是100ms。

3.辅助继电器可以直接驱动外部设备。

4.线圈处于“ON”状态辅助继电器M558，在PLC电源断电后再次来电时，线圈状态为“ON”状态。

5.M8014产生周期为10ms的脉冲。

二、选择题
1.这是我们YL-235A设备上的E700变频器图中红色的P. 6表示（）
A.低速
B.中速
C.高速
D.组合速度
2. 这是我们YL-235A设备上的E700变频器图中红色的P. 5表示（）
A.低速
B.中速
C.高速
D.组合速度
3. 下面图中那个是高速（）?
A. B. C. D.
4.以下哪个特殊辅助继电器不产生时钟脉冲？
A．M8002 B．M8012 C．M8013 D．M8014 5.如图，当X000闭合时，执行MC N0 M0到（）之间的程序。

A. MCR N0
B. MCR N1 Y002
C. MCR N1
D.END。

电气控制与PLC应用考试试卷（3）一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、电磁机构由吸引线圈、铁心、衔铁等几部分组成。

2、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和操作机构等部分组成。

3、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。

4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护。

5、熔断器主要作为电路的短路保护元件。

6 、触头的接触形式有：点接触、线接触、面接触。

7、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。

8、PLC的基本结构由CPU、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。

9、PLC的软件由系统程序和用户程序两大部分组成。

10、PLC常用的编程语言有：梯形图、指令表、高级语言。

二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、判断交流或直流接触器的依据是：（B）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流2、用于使自动空气开关远距离断开电路的是：（C）A、过电流脱扣器B、欠电压脱扣器C、分励脱扣器D、自由脱扣器3、电磁机构中，吸引线圈的作用是：（ A ）A、将电能转化成磁场能量B、将磁场能转化成电能4、熔断器作为短路保护的电器，它是（ B ）于被保护电路中的。

A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（ C ）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6、下述对PLC存储器描述错误的是：（A）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是：（ C ）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析辅助电路D、先分析辅助电路、后分析主电路8、自动空气开关的电气符号是：（B）A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述，正确的是：（ A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确10、ST指令的作用是：（ A ）A、用于单个常开触点与母线连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接四、问答题（每题10分，共３0分）1、既然在电动机的主电路中装有熔断器，为什么还要装热继电器?装有热继电器是否就可以不装熔断器?为什么?因为熔断器的主要作用是作为电路的短路保护元件，而热继电器的主要作用是作为电动机的长期过载保护元件，所以在电动机的主电路中装有熔断器，还需要装热继电器。

2024年大学课程《PLC 应用技术》考试试题一.单选题（共 25 题，50 分）1.目前,可编程序控制器简称 PLC,原因是( )。

A. 只能进行逻辑控制B.为了与个人计算机的简称 PC 区别C.发明者的名字缩写D.赶潮流2.可编程控制器停止时,( )阶段停止执行。

A.程序执行B.储存器刷新C.传感器采样D.输入采样3.在使用 FX3U 可编程控制器控制电动机星三角启动时,至少需要使用( )个交流接触器。

A.2B.3C.4D.54.在使用 FX3U 可编程序控制器控制磨床运行时,Y2和 M0( )。

A.并联输出B.先后输出C.双线圈D. 串联输出5.在使用 FX3U 可编程序控制器控制交通灯时,Y0 接通的时间为( )。

A..通25sB.通 23sC.通 3sD.0~20s 通,20~23s 以 1Hz 闪烁6.以下 FX3U 可编程序控制器控制电动机星三角启动时,星形切换到三角形延时( )。

A.1SB.2SC.3SD.4S7.在使用 FX3U 可编程序控制器控制交通灯时,将相对方向的同色灯并联起来,是为了( )。

A.减少输出电流B.节约电线C.节省 PLC 输出口D.减少工作量8.以下 PLC 梯形图实现的功能是( )。

A.双线圈输出B.多线圈输出C.两地控制D.以上都不对9.在使用 FX3U 可编程序控制器控制交通灯时,T0 循环定时时间为( )。

A.550sB.23sC.55sD.20s10.PLC 编程软件安装方法不正确的是( )。

A.安装前,请确定下载文件的大小及名称B.安装过程中,每一步都要杀毒C.在安装的时候,最好把其他应用程序关掉,包括杀毒软件D.先安装通用环境,解压后,进入相应文件夹, 点击安装11.三菱 GX Developer 编程软件可以对( )PLC 进行编程。

A.A 系列B.Q 系列C.FX 系列D. 以上都可以12.PLC 总体检查时,首先检查电源指示灯是否亮。

如果不亮,则检查( )。
