电流和电流表的使用解析PPT教学课件

25
下图中电流表接法是否正确？ 说明理由
2020/10/16
26
下图中电流表接法是否正确？ 说明理由
测量L1 支路中 电流时, 电流表 的接法
2020/10/16
27
• 如图1，现在要用电流表来测量电灯A中
的电流，那么接法正确的是___D___图
2020/10/16
28
本节小结
1.电流和电流强度、电流的单位 2.电流表的使用
13
2020/10/16
14
请阅读书本73页的信 息快递了解电流表的
使用
2020/10/16
15
1、使用前应先检查指针是否指零
旋转调零螺丝
2020/10/16
16
2、必须把电流表串联在电路中，使电流 从标有“0.6”或“3”的接线柱流入电流表， 从标有“—”的接线柱流出电流表
2020/10/16
誉为“电学中的牛顿”。
为了纪念安培，物理学界
用他的名字作为电流的单 位名称。
2020/10/16
7
• 3.5A= 3.5x103 mA= 3.5x106μA
• 2.5x102μA = 2.5x10-m1 A
8
体会一下,请阅读书本 71页的身边的电流值
2020/10/16
1安培有多大？
9
电子表 1.5~2 μA
电冰箱 1A
高压输电 200A
电饭煲 3.2~4.5A
闪电（2～20）×104A
2020/10/16
柜式空调 约为10A10
电饭煲 3.2~4.5A
如何知道流过用电器中 电流的大小呢？
电子表:1.5~2 μA
2020/10/16
测量电路中电流大小 的仪器叫电流表。
2020/10/16
20
使用电流表的规则:三要两不
(1)使用前要先检查指针是否指零。 (2)必须要把电流表串联在电路中. (3)要使电流从标有“+” 接线柱流入电
流表,从标有“—”的接线柱流出电流表。
(4)绝对不允许把电流表直接接到电源的
两极。
(5) 被测电流的大小不能超过电流表的量
程。
2020/10/16
11
二、电流表
1.符号： 2.作用：测量电路中的电流 3.三个接线柱 “-” “0.6” “3”
2020/10/16
0.6
3
学 生 用 电 流 表
12
2020/10/16
1、实验室中常用的电流表如 图所示，它有_三___个接线柱， ____个两量程。
2、如果把标有“－”的接线 柱和标有“0.6”的接线柱接到 电路中，表示选0-0用.6_A____量程； 电流表的分度值为0.0_2_A___；测 量范围0-0_.6_A___ 3、如果把标有“－”的接线 柱和标有“3”的接线柱接到 电路中，表示选0-用3A _____量 程；电流表的分度值0.1为A _____0；-3测A 量范围_____

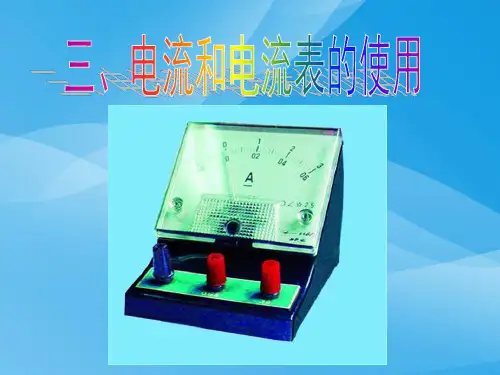

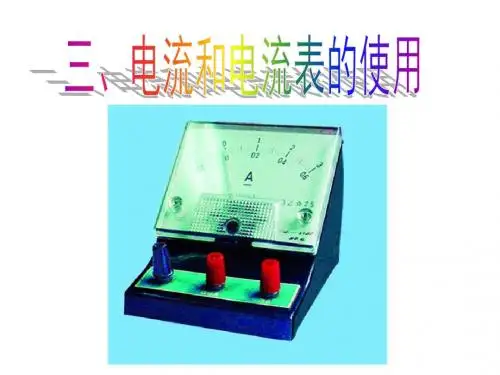

13.3 电流和电流表的使用
2020/10/16
1
电路中当开关闭合以后， 小灯泡为什么会亮呢
2020/10/16
2
2020/10/16
3
电流和水流类比
灯泡
水 流 水轮机
电 流
水流通过水轮机,能
使水轮机转动起来
2020/10/16
灯泡发光说明有
电流流过灯泡 4
实验探究:
亮
暗
两个电路中灯的亮、暗说明了什么
17
3、绝对不允许不经过用电器而把电流表 直接接到电源的两极上
2020/10/16
18
4、被测电流的大小不超过电流表的量程 用试触大量程的方法选择合适的量程
试 触
2020/10/16
19
思考 讨论
小量程分度 值小，读数
更为准确
试触后 ，如果所测电 流值在小量程范围内， 我们为什么要改接小 量程？
1
2
1
2
0 0
A 0.2 0.4
3 0.6
0 0
A 0.2 0.4
3 0.6
2020/10/1—6
0.6
3
— 0.6
3
33
4、一位同学使用有0.6A和3A两个量程的电流 表测电路中的电流，经过试触选用0~0.6A为宜，
但这个量程刻度盘已经模糊不清，无法读数了， 另一位同学从0~3A的刻度盘上看到指针正好指 在2.3A处，从而判断出，实际电流值是＿＿ Ａ0.4．6
21
练一练：用电流表测量通过小灯泡的电流
L1
2020/10/16
22
你知道原因吗?
• 1、指针不偏转 • 2、指针反向偏转 • 3、指针只偏转很小的角度
2020/10/16
23
下图中电流表接法是否正确？ 说明理由
×
2020/10/16
24
下图中电流表接法是否正确？ 说明理由
×
2020/10/16
(1)检查指针是否指零
(2)电流表应串联 在电路中
(3)“十”、“一”接线柱的接法要正 确
(4)绝对不允许 将电流表直接 接到电源的两极上
(5)被测电流不要超过电流表的量程
2020/10/16
29
Come on, have a try!
2020/10/16
30
1、如图所示是某同学用电流表测通过小 灯泡的电流的实物连接图，其中的三处错 误是： ⑴_电__源__短__路__(_电__流表直接接在电源两极）
4、被测电流的大小不能超过电流表的量程。在使用 双量程电流表时，一般先试用大量程，如电流示数在 小量程范围内，再改用小量程，这样读数更为准确。
⑵_电__流__表__与__灯__并_ 联
⑶_电__流__表__的__正__、_ 负
__接__线__柱__接__反__了__
2020/10/16
31
2、试试看：你能只改动两 根导线，使该电路成为一个 正确的电路吗？
2020/10/16
32
3、如图所示的是一对同一电路先后 两次测量的结果。图A采用的是 _0～__0_._6_A量程，示数是_0_.4_4_A；图B采用 的是_0_～__3_A__量程，示数是_0_.4__A。
2020/10/16
5
一、电流强度（简称电流）
1、物理意义：表示电流的大小
2、符号：I
3、国际单位 安培(安) A
常用单位 毫安（mA）微安（μA）
• 4、换算关系 1A= 103 mA 1mA=103 μA
2020/10/16
6
法国物理学家
安培
电磁学的奠基人之一，他 生于里昂一个富商家庭， 从小博览群书，具有惊人 的记忆力和非凡的数学才 能。安培在电学方面的研 究成果十分突出，被后人
2020/10/16
34
总结：使用电流表测量电流时应注意：
1、使用前应检查指针是否指零，如有偏差则要用螺 丝刀旋转表盘上的调零螺丝，将指针调至零位。
2、必须把电流表串联在电路中，使电流从标有“0.6” 或“3”的接线柱流入电流表、从标有“－”的接线柱 流出电流表；
3、绝不允许把电流表直接连接到电源的两极。
