电流表、电压表估读

电流表、电压表估读

练习
读数为：0.40A
读数为：0.50A
Байду номын сангаас
练习
读数为：0.22A
读数为：0.51A
练习
如图1-57甲、乙两图为常用的电流表和电压表的 刻度盘，在甲图中如果接入电路的“+”和“-0.6” 两个接线柱，则表的示数为_____，如果接入电路 的是“+”和“-3”两个接线柱，则表的示数为 _____。在乙图中，若选用的量程为0～15 V，则 表的示数为_____，若选用的量程为0～3 V _____ 0 3 V，则 表的示数为_____。
练习
指在紧靠10刻度线右侧的刻 度线上（即表盘上的第21条 小刻度线）读数为10.5V 若指在这两条刻度线间的中 间某个位置，则可根据指针 靠近两刻度线的程度，分别 读做10.1V，或10.2V，或 10.3V，或10.4V，即使是 指在正中央，也不能读做 10.25V，若这样，则会出 现两位不准确的数，即小数 点后的2和5，不符合读数规 则.
电流表、 电流表、电压表的读数
（A）10分度仪表读数 ） 分度仪表读数 （B）2分度仪表读数 ） 分度仪表读数 （C）5分度仪表读数 ） 分度仪表读数
(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V 和0.1 A, 读数要估读到最小分度的十分之一，估读值为0.01、 0.02、0.03、0.04、0.05、0.06、0.07、0.08、0.09，末 尾数可能为，0、1、2、3、4、5、6、7、8、9。 (2) 量程为15 V的电压表，其最小分度为0.5 V, 如果估读到 最小分度的十分之一，估读值为0.05、0.010、0.015、 0.020、0.025、0.030、0.035、0.040、0.045，误差有绝 大部分与最小分度同位，所以读数要估读到最小分度。因此最 后读数如果以伏特为单位，小数点后面只有一位，尾数可能为 0、1、2、3、4、5、6、7、8、9。 (3) 量程为0.6 A的电流表，其最小分度为0.02 A, 如果估读 到最小分度的十分之一，估读值为0.002、0.004、0.006、 0.008、0.01、0.012、0.014、0.016、0.018，误差有半 数与最小分度同位，所以读数要估读到最小分度的，即不足半 格的略去，超过半格的要按半格读出，因此最后读数如果以安 培为单位，小数点后面有两位，尾数可能为0、1、2、3、4、 5、6、7、8、9。

电压表和电流表的读数方法

电压表和电流表的读数方法

１１.６（7、8）V. 读数为：_____、电流表若用0~3V、0~3A量程， 电压表、电流表若用0~3V、0~3A量程，
1.88（6、7）V 电压表读数为__________
0.83（２、４）A 电流表读数为__________。
0~15V量程的电压表
10.0V 读数为_______
0.15A. 读数为：_______
电压表读数规则： 0—3V： 每格0.1V，向后估读一位,1/10估读,读到百分位. 以V为单位，小数点后两位小数。 0—15V: 每格0.5V,在十分位（1/5）估读,读到十分位.
以V为单位，小数点后一位小数。
2.3６（7、8、9）V. 读数为：_______________
电流表和电压表 的读数方法
电流表读数规则:
0—3A: 每格0.1A,向后估读一位, 按1/10估读,读到百分 位. 以A为单位，小数点后两位小数。 0—0.6A：每格0.02A,在百分位半格（1/2）估读,读到 百分位。 以A为单位，小数点后两位小数。
0.74（５、６）A. 读数为：_______
10.5V 读数为_______
10.4V 读数为_______
电流表若用0-0.6A量程
读数为_______ 0.40A
0.22A 读数为_______
0.51A 读数为_______

电压表和电流表的读数方法

电压表和电流表的读数方法
⑵精确性原则：尽量减小实验误差。 选择电表时，在保证安全性的前提下，合理选择量程：
务必使指针有较大偏转（一般取满偏的1/3-2/3左右 ）。一般 能用小时不用大。
⑶方便性原则：实验时需考虑调节方便，便于操作。如滑动变 阻器的选择，还要考虑阻值大小对实验操作中是否调节方便的影 响。一般能用小时不用大。
百分位。
5V，指针偏转不够一个分格的部分用1/5格估读法（估读五分之几小格)，读数和最小刻度小数位数相同。
0—15V: 每格0.
0 1V，向后估读一位,1/10估读,读到百分位.
1A，指针偏转不够一个分格的部分用1/10格估读法，读数比最小刻度多一位小数。
3
V
课堂练习2
量程为3V的电压表
12
0
3
V
以V为单位，小数点后两位小数。 0—15V: 每格0.5V,在十分位（1/5）估读,读到十分位.
以V为单位，小数点后一位小数。
读数为：_2_.3_６__（_7_、__8_、__9_）_V_. 读数为：_１__１_._６_（__7_、__8_）_V_._
练习
电电压压表表、、电电流流表表若若用用0~03~V3V、、0~03~A3A量量程程，，
5V,在十分位估读,1/5估读,读到
对实验仪器的选择，在进行正确测量的前提下，一般遵循以下原则：
一位小数。电压表读数为2.38V. 5V,在十分位估读,1/5估读,读到
对实验仪器的选择，在进行正确测量的前提下，一般遵循以下原则： 如滑动变阻器的选择，还要考虑阻值大小对实验操作中是否调节方便的影响。
1V，向后估读一位,1/10估读,读到百分位.
※①在滑动变阻器作限流作用时，为使负载RX既能得到较宽的电流调节范围， 又能使电流变化均匀，选择变阻器时，应使其总电阻，R0大于RX，一般在 2—5倍为好。

《电压表和电流表》课件

《电压表和电流表》课件
《电压表和电流表》ppt课 件
目录
• 电压表和电流表的基本概念 • 电压表和电流表的使用方法 • 电压表和电流表的常见故障及排除方法 • 电压表和电流表的选用原则 • 电压表和电流表的扩展应用
01
电压表和电流表的基本概念
电压表定义及工作原理
电压表
测量电压的仪表，通过并联方式接入电路。
工作原理
电压表内有一个磁铁和一个导线线圈，在有电压时，导线线圈会产生电流，这 个电流又会产生磁场，线圈上的弹簧会随着磁场的强弱产生不同程度的弯曲， 从而带动指针指向刻度盘上相应的电压值。
根据电路参数选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑电路的参数，如电源电压、负载阻抗、信号源内阻等。
详细描述
根据电源电压的大小选择量程合适的电压表，以确保能够准确地测量电源电压；根据负载阻抗的大小 选择合适的电流表，以确保能够准确地测量电流值；根据信号源内阻的大小选择合适的电压表或电流 表，以确保测量的准确性和稳定性。
电压表和电流表的扩展应用
在电路设计中的应用
电压表和电流表在电路设计中主要用于测量 电压和电流，帮助工程师了解电路的工作状 态。
它们还可以用于检测电路中的故障，例如开 路或短路，从而帮助工程师进行故障排除。
在设计新电路时，电压表和电流表可以帮助 工程师验证设计的正确性，确保电路按照预 期工作。
在电子制作中的应用
根据仪表精度选择合适的电压表和电流表
总结词
在选择电压表和电流表时，需要考虑仪表的精度等级，精度等级越高，测量结果 越准确。
详细描述
根据实际测量的精度需求选择合适精度等级的仪表，以满足实验或实际使用的需 要；在选择仪表时，应考虑其精度等级、误差范围、线性度等指标，以确保测量 的准确性和可靠性。

(完整版)电压表电流表读数规则

(完整版)电压表电流表读数规则

电流表电压表的读数规则(1) 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

若选用的量程为3A，则最小分度为0.1 A，读数应估读到其最小分度的1/10，所以读数为1.86 A。

电压表和电流表的读数方法

电压表和电流表的读数方法

百分位.
量程为的电流表，最小分格为，指针偏转不够一个分格的部分用半格（1/2）估读法（不足半小格的舍去，超过半小格的按半小格估读
），读数和最小刻度的小数位数相同。
量程为的2）估读法（不足半小格的舍去，超过半小格的按半小格估读
），读数和最小刻度的小数位数相同。
），读数和最小刻度的小数位数相同。
0—3A: 每格安,向后估读一位,1/10估读,读到
02A,在百分位半格（1/2）估读,读到 百分位。 1A,向后估读一位, 按1/10估读,读到百分 位. 0—3V： 每格，向后估读一位,1/10估读,读到 以A为单位，小数点后两位小数。
A
0—3V： 每格，向后估读一位,1/10估读,读到
），读数和最小刻度的小数位数相同。
0—3V： 每格，向后估读一位,1/10估读,读到百分位.
0—3V： 每格，向后估读一位,1/10估读,读到百分位.
量程为15V的电压表，最小分格为，指 针偏转不够一个分格的部分用1/5格估读法 （估读五分之几小格)，读数和最小刻度 小数位数相同。电压表读数为11.7V.
以V为单位，小数点后一位小数。
以百V分为0位单—。位，3小V数：点后两位每小数格。 ，向后估读一位,1/10估读,读到百分位.
1A,向后估读一位, 按1/10估读,读到百分 位.
百分位。 百分位.
以V为单位，小数点后两位小数。
以V为单位，小数点后一位小数。
百以分A为0位单—。位，1小5数V点后: 两位小每数。格0.5V,在十分位（1/5）估读,读到十分位.
），读数和最小刻度的小数位数相同。
1A,向后估读一位, 按1/10估读,读到百分 位.
0 读数为：_______
电压表、电流表若用0~3V、0~3A量程， 电压表读数为__________

苏科版九年级物理(上)《电压和电压表的使用》课件(共40张ppt)

苏科版九年级物理(上)《电压和电压表的使用》课件(共40张ppt)
能 则先试用大量程，然后进行试触法选择。
五、电流表和电压表使用区别和联系
仪符 表号
使用规则
接 接线柱 法
量程
能否直接 接到电源 两极上
学生电表
量程
最小
刻度
（分度值）
A 电
流 表
串 联
电流从 电流不能超 “+”进 过最大值，
“-”出 先试触
不 能
V 电
压
并 电流从 电压不能超 联 “+”进 过最大值，
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时， 应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接 线柱的接法
5.在图所示电路中，开关闭合后，会出
现的后果是（ D ）
A.电流表与电压表被烧坏 B.电流表与电压表都不会被烧坏 C.只有电压表会被烧坏 D.只有电流表会被烧坏
其它常用单位：千伏（kV）、毫伏（mV）、微伏（μV）
注意：伏、千伏、毫伏、微伏的换算关系。
10 3
10 3
10 3
千伏 （kV） 伏特 （V） 毫伏（mV） 微伏（μV）
3×2V 2×2V
1节干电池_1_._5__V 1节铅蓄电池__2___V
家庭电路 __2_2_0__V
一节干电池电压为 1.5V 家庭电路的电压为 220V 一节干蓄电池电压为2V 对人体安全电压 不高于36V
能
表
“-”出 先试触
0-0.6A 0.02A 0-3A 0.1A 0-3V 0.1V 0-15V 0.5V
做一做：
取三节电池，用电压表测出每一节电池的电压 U1 、U2 、U3；将三节电池串联成电池组，测出这
个电池组的电压。将测得的电压值填入书的表格 中。

电压表和电流表的读数方法

电压表和电流表的读数方法
并联电路测量
在并联电路中，电流表应分别串联在各支路中，而电压表则应并联在电源两端。 通过读取各支路电流表和电压表的示数，可以分析出各支路的电流分配情况和 电源的总电流。
复杂电路中的测量
识别关键节点
在复杂电路中，首先需要识别出关键节点，如电源、开关、 负载等，以便确定测量点和选择合适的测量仪表。
灵活运用仪表
03
2. 选择合适的量程，确保测量精度。
数字式电压表的特点和使用方法
3. 打开电源，观察液晶显示屏上的电 压数值。
4. 记录或分析测量结果，完成测量任 务。
数字式电流表的特点和使用方法
高灵敏度
数字式电流表具有高灵敏度，可准确测量微小电流变化。
宽频带响应
数字式电流表具有较宽的频带响应范围，可适应不同频率的电流测量。
04
在未来，我们也需要不断关注新技术的发展和应用，不断学习和提高 自己的技能水平，以适应电力行业的不断变化和发展。
THANKS FOR WATCHING
感谢您的观看
导线
用于连接电源、电压 表、电流表和负载。
负载
可以是电阻、灯泡等， 用于构建电路并产生 电压和电流。
数据记录表格设计要点
表格标题
明确实验名称和目的。
表头设计
包括测量的物理量（如电压、 电流等）、单位、测量值等。
数据记录
按照实验步骤，依次记录各个 测量点的数据，注意数据的准 确性和完整性。
备注栏
可用于记录实验过程中的特殊 情况或需要注意的事项。
数据处理及结果展示方法
数据整理
将实验数据整理成表格形式，方便后 续分析和处理。
结果展示
将实验结果以图表形式展示，如折线图、柱 状图等，使结果更加直观和易于理解。同时 ，可以根据需要添加趋势线、误差棒等辅助 元素。

第7章_2串联、并联电路 电阻的测量 电压表和电流表

第7章_2串联、并联电路 电阻的测量 电压表和电流表

图乙
点评：限流法和分压法是针对滑动变阻 器来说的．限流法只能对被测电阻的电流进 行调节，分压法可使被测电阻的电压从0连续 变化到所要求的值．以下几种情况只能用分 压法：(1)当题中要求被测电阻所测电压必须 从0连续变化到所要求值．
(2)当使用限流法，滑动变阻器最大阻值接入 电路时，电路的电流仍大于仪表所要求的电流或 大于题中所要求的值． (3)当使用限流法，滑动变阻器最大阻值接入 电路时，被测电阻的电压仍大于所要求的电压 值． (4)滑动变阻器的最大电阻值远远小于被测电 阻的估计值．其余视情况而定，但最好用限流法， 因为分压法，电流产热大，消耗能量多．
U真 10 R真 = Ω=20.08Ω. I R 0.498
点评：由于所用电压表和电流表都不是 理想电表，即电压表的内阻并非趋近无穷大， 电流表也存在内阻，因此实验测量出的电阻 值与真实值不同，存在误差．为了减小测量 过程中的系统误差，通常伏安法测电阻的电 路有两个基本连接方法：内接法和外接法．
测一个阻值约为25kΩ的电阻，备有 下列器材： A.电流表（量程100μA，内阻2kΩ）；B.电流表 （量程500μA，内阻300Ω）；C.电压表（量程 10V，内阻100kΩ）；D.电压表（量程50V，内 阻500kΩ）；E.直流电源（电动势15V，允许最 大电流1A）；F.滑动变阻器（最大电阻1kΩ，额 定功率1W）；G.导线若干.
例5：某电压表的内阻在20～50kΩ之间， 现要测量其内阻，实验室可提供下列选择器材： 待测电压表(量程3V)；电流表A1(量程200μA)； 电流表A2(量程5mA)；电流表A3(量程0.6A)；滑 动变阻器R(最大值1kΩ)；电源E(电动势4V)，电 键S，导线． (1)所提供的电流表中，应选用______(填字 母代号)． (2)为了尽量减小误差，要求多测几组数据， 试在方框图7-2-12中画出符合要求的实验电路 图(其中电源和电键已连好)．

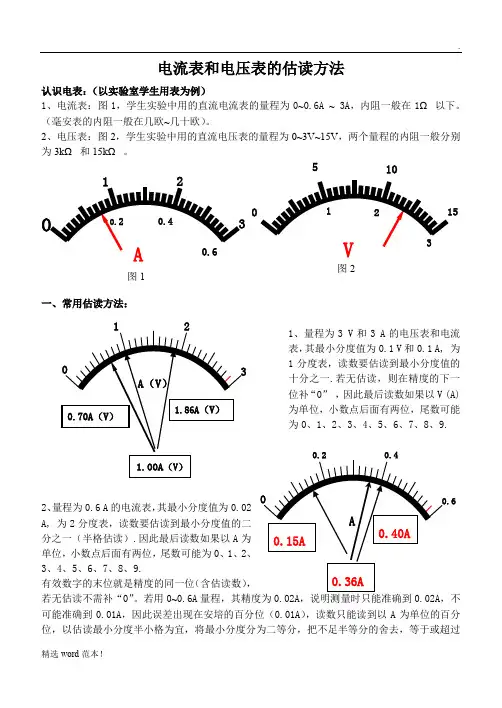

电流表和电压表的估读方法

电流表和电压表的估读方法

电流表和电压表的估读方法认识电表：（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0~0.6A ~ 3A ，内阻一般在1Ω 以下。

（毫安表的内阻一般在几欧~几十欧）。

2、电压表：图2，学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为0.1 V 和0.1 A, 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0” ，因此最后读数如果以V (A)为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0.6 A 的电流表，其最小分度值为0.02A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

若用0~0.6A 量程，其精度为0.02A ，说明测量时只能准确到0.02A ，不可能准确到0.01A ，因此误差出现在安培的百分位（0.01A ），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过图105 10图21.00A （V ）半等分的算一个等分。

3、量程为15 V 的电压表，其最小分度值为0.5 V, 为5分度表， 读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0.5V ／格，虽能准确读到0.5V ，但误差仍出现在最小分度值的同一数位上，即以V 为单位的十分位。

其估读法则是：将最小分度分为五等分,即为0.1V 。

二、半格估读法：实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读，只将最小分度值分为2等份作估读。

电压表和电流表的读数方法

电压表和电流表的读数方法
-0.6A量程
读数为__0_.4_0_A__
读数为__0_._2_2_A_ 读数为__0_._5_1_A_
电流表和电压表 的读数方法
电流表读数规则: 0—3A: 量程3A， 总计30格。每格0.1A。所有这样 最小刻度尾数是1的仪器读数时向后估读一位（游标 卡尺除外），按最小刻度的1/10估读，读到最小刻度 的下一位。
读数为：
0.74（3、5）A.
• 0—0.6A：量程0.6A，总格数30格，每格0.02A，所 有这样最小刻度尾数是2（只要不是1）的仪器读 数时不向下一位估读，就在本位按最小刻度的1/2 估读，指针在刻度线上读刻度值，在中间读中间 值，读到最小刻度值的本位数即可。
读数是：
１１.６（7、8）V.
练习
电压表、电流表若用0~3V、0~3A量程，
电压表 读数为_1_._8_8_（_6_、__7）V
电流表 读数为___0._8_3_（__２_、。４）A
0~15V量程的电压表
读数为__1_0_._0_V_
读数为__1_0_._5_V_ 读数为_1_0_._4_V__
读数为：
0.15A.
电压表读数规则： 0—3V： 量程3V， 总计30格。每格0.1V。同样的： 所有这样最小刻度尾数是1的仪器读数时向后估读一 位（游标卡尺除外），按最小刻度的1/10估读，读 到最小刻度的下一位。
读数为：
2.38（7、9）V.
• 0—15V: 量程15V，总计30格，每格0.5V，同样的： 所有这样最小刻度尾数是5（只要不是1）的仪器读 数时不向下一位估读，就在本位按最小刻度的1/5 估读，指针在刻度线上读刻度值，在两刻度线之间 则在本位上进行估读。

电压表和电流表的读数方法

电压表和电流表的读数方法

5
10
0
15
V
1
2
0
3
V
量程为0.6A的电流表，最小分格为 0.02A，指针偏转不够一个分格的部分 用半格（1/2）估读法，读数和最小刻 度的小数位数相同。电流表读数为
0.15A.
0.2 0.4
0
0.6
A
量程为15V的电压表，最小分格为 0.5V，指针偏转不够一个分格的部分 用1/5格估读法，读数和最小刻度小数 位数相同。电压表读数为11.7V.
电流表和电压表的读数方法
量程为3A的电流表，最小分格为 0.1A，指针偏转不够一个分格的部分 用1/10格估读法，读数比最小刻度多 一位小数。电流表读数为0.74A.
1
2
0
3
A
量程为3V的电压表，最小分格为 0.1V，指位小数。电压表读数为2.38V.
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

0.2
.0 4
0
0.6
A
读数：0.14A
0.2
.0 4
0
0.6
A
读数：0.37A
5
10
0
15
V
读数：10.5V
电流表和电压表的读数
ቤተ መጻሕፍቲ ባይዱ
1.读数方法：读数时应使视线垂直于刻度表面，并要估读.
具体估读方法如下： (1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1
V和0.1 A, 读数要估读到最小分度的十分之一. (2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要
估读到最小分度的，即不足半格的略去，超过半格的要按半格读 出，因此最后读数如果以安培为单位，小数点后面有两位，尾数 可能为0、1、2、3…
原则：凡最小分度值是一个单位的，有效数字的 末位都在精度的下一位，即需要估读，若无估读， 则在精度的下一位补“0”
1
2
0
3
A
读数：0.70A
1
2
0
3
V
读数：2.40V
凡最小分度值是2或5个单位的，有效数字的 末位就是精度的同一位（含估读数），若无估读不 需补“0”。若用0~0.6安量程，其精度为0.02安， 说明测量时只能准确到0.02安，不可能准确到0.01 安，因此误差出现在安培的百分位（0.01安），读 数只能读到安培的百分位，以估读最小分度半小格 为宜，当指针指在小于半小格位置则舍去，指针正 对半小格则取为0.01安，指针超过半小格时则算一 小格即0.02安
(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估 读到最小分度的，因此最后读数如果以伏特为单位，小数点后面 只有一位，尾数为0、1、2、3、4…
如图1所示伏特表指针位置，若用0-3V量程时，
读数为2.50V 如图2所示安培表指针位置，若用0-3A量程时，
读数为1.60A
图1
图2
2、电流表和电压表的读数
