电力用户用电信息采集系统一、教学内容本节课的教学内容来自小学科学教材第四章《生活中的能源》的第三节《电力》。

本节内容主要介绍电力用户用电信息采集系统的基本原理和应用。

通过本节课的学习，学生将了解电力用户用电信息采集系统的作用、组成及工作原理，提高节约用电的意识。

二、教学目标1. 了解电力用户用电信息采集系统的基本原理和组成。

2. 学会正确使用电力用户用电信息采集系统，提高节约用电的意识。

3. 培养学生的观察能力、动手能力和创新能力。

三、教学难点与重点重点：电力用户用电信息采集系统的基本原理和组成。

难点：电力用户用电信息采集系统的实际操作。

四、教具与学具准备教具：电力用户用电信息采集系统模型、PPT课件。

学具：学生分组实验套件、笔记本。

五、教学过程1. 实践情景引入：通过讨论家庭用电情况，引导学生关注电力用户用电信息采集系统的作用。

2. 知识讲解：利用PPT课件，介绍电力用户用电信息采集系统的基本原理和组成。

3. 例题讲解：分析一个典型的电力用户用电信息采集系统的案例，让学生了解实际应用。

4. 随堂练习：学生分组进行实验，操作电力用户用电信息采集系统，观察并记录数据。

5. 课堂小结：6. 作业布置：设计一份家庭用电信息采集表，记录家庭用电情况，并提出节约用电的建议。

六、板书设计板书内容：电力用户用电信息采集系统1. 基本原理2. 组成3. 应用七、作业设计作业题目：1. 请简述电力用户用电信息采集系统的基本原理。

2. 请列举电力用户用电信息采集系统的组成部件。

3. 请结合生活实际，谈谈电力用户用电信息采集系统的应用。

答案：1. 电力用户用电信息采集系统的基本原理是通过对家庭用电情况进行实时监测，将数据传输至数据分析中心，从而实现对家庭用电的智能管理。

2. 电力用户用电信息采集系统的组成部件包括：数据采集器、数据传输模块、数据分析中心、用户终端等。

3. 电力用户用电信息采集系统在生活中的应用主要包括：智能家居、节能减排、电力市场需求响应等。

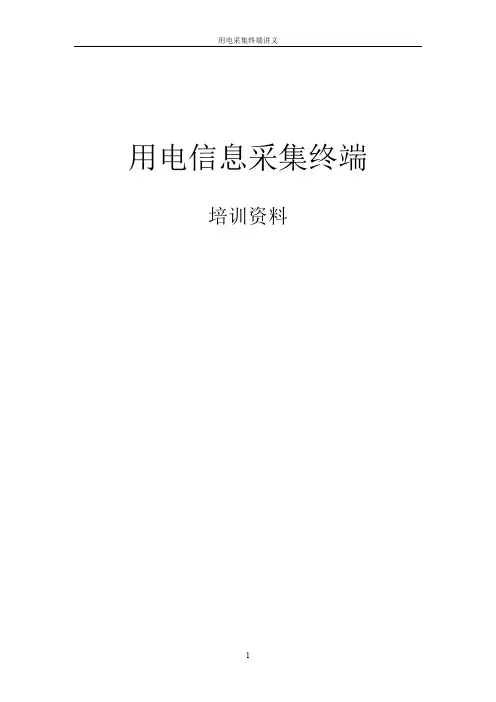

用电信息采集终端培训资料第一章标准宣贯1．标准简介中国电力联合会制定的行业标准：国家电网公司制定的企业标准：电力用户用电信息采集系统系列标准由功能规范、技术1．功能规范对系统及终端的功能进行规范统一，系统主要功能包括数据采集、数据管理、控制、综合应用、运行维护管理、系统接口等；2．技术规范规定了专变采集终端、集中抄表终端、通信单元的环境条件、机械影响、工作电源、绝缘性能、输入/输出回路、功能、电磁兼容、连续通电稳定性等方面的技术要求；3．型式规范规定了专变采集终端、集中器、采集器的类型代码、外形结构、显示要求、通信接口结构、安装尺寸、材料工艺等型式要求；4．通信协议规定了系统主站和终端之间进行数据传输的帧格式、数据编码及传输规则，以及集中器与本地通信模块的物理接口和帧格式等；5．安全规范主要从边界、主站、采集信道、采集设备、应用和密钥管理方面全面分析并规范了系统安全防护技术和设备功能、性能要求；6．设计导则规定了主站软件和终端应用的设计架构、关键流程要求、界面设计要求等、以及系统建设典型方案；7．检验规范规定了在不同环节对系统、终端和通信单元进行检验及验收的条件、项目和方法；8．管理规范规定了系统主站、通信信道、终端的建设、运行和管理的要求。

用电采集终端讲义4大型专变用户低压用户低压用户中小型专变2．本标准的特色1． 通过主站、终端、电能表多个环节实现费控功能，费控方式灵活多样；2． 制定了完整的通信协议，实现了主站与终端的完全兼容，终端与通信模块物理接口的兼容；3． 统一了终端的外形结构，便于现场安装；4． 功能、协议、外形的统一达到了标准化的要求，实现了集中规模招标，国网下属电力公司工程现场统一维护；5． 实现了终端和通信模块的互换，可以兼容多种通信技术方案，便于现场维护； 6． 设计思想符合“信息化、自动化、互动化”的智能电网特征。

3．原负控、配变、集中器遵循标准简介4．概念专变（专用变压器）：用户自己独立配置，独立使用的变压器，电力部门原则上要求负荷大于50KW的用户都设置专变，由用户自己管理，也可委托电力部门管理，大于500KV A的变压器要求高压计量。

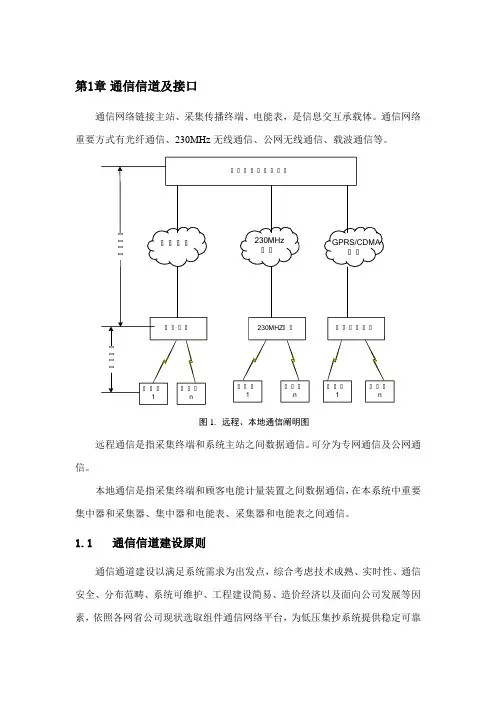

第1章通信信道及接口通信网络链接主站、采集传播终端、电能表，是信息交互承载体。

通信网络重要方式有光纤通信、230MHz无线通信、公网无线通信、载波通信等。

图 1. 远程、本地通信阐明图远程通信是指采集终端和系统主站之间数据通信。

可分为专网通信及公网通信。

本地通信是指采集终端和顾客电能计量装置之间数据通信，在本系统中重要集中器和采集器、集中器和电能表、采集器和电能表之间通信。

1.1通信信道建设原则通信通道建设以满足系统需求为出发点，综合考虑技术成熟、实时性、通信安全、分布范畴、系统可维护、工程建设简易、造价经济以及面向公司发展等因素，依照各网省公司现状选取组件通信网络平台，为低压集抄系统提供稳定可靠数据交互通道。

1)易于安装指通信网络中有关设备在初次安装、故障或周期轮换时，安装和参数配备难易限度。

重要体当前各种设备即插即拔特性和网络系统自适应能力上。

2)易于维护指当系统应用需求发生变更时，计量仪表和系统维护难易限度。

如因价格体系或结算周期发生变更时，导致费率构造和冻结时间在线或离线调节。

3)系统兼容性指对采集系统中各种采集和传播终端通信方式兼容性，以及可以适应将来通信技术不断发展。

4)原则化接口通信网络系统各个设备之间互联接口应采用原则接插件或者是事实上原则接插件。

5)一体化通信通信网络系统是采集主站、采集终端、计量表计之间通信载体，由于管理需求和顾客性质不同，三者之间可以采用通信信道媒介差别很大，为保持主站系统数据采集功能专一性，建立一体化通信机制，保证采集主站可以通过原则统一方式透明地和采集终端和计量表计通信。

6)经济性通信网络系统在满足系统需求和立足长远发展基本上，所选用网络系统应当具备相对好经济性。

为适应各种通信方式需要在主站数据采集服务器和集中器之间建立一种通信平台。

通信平台以网桥形式存在，综合解决转换采集服务器和远程通信网络之间信息互换。

通信平台和主站采集服务器之间以IP网络方式相连接，通信平台通过解决转换之后依照远程网络状况采用适应方式和集中器通信。
