线性控制系统的频率响应分析

频率响应法一、概述频率响应法（Frequency Response Method）是一种用于分析和设计线性时不变系统的方法。

它通过研究系统对不同频率的输入信号的响应来揭示系统的特性和行为。

频率响应法广泛应用于信号处理、控制系统、通信系统等领域。

二、频率响应的基本概念2.1 频率响应函数频率响应函数是描述系统对不同频率输入信号响应的函数。

通常用H(ω)表示，其中ω为角频率。

频率响应函数可以分为幅频特性和相频特性两个部分。

2.2 幅频特性幅频特性描述了系统对不同频率输入信号的幅度变化情况。

常见的表示幅频特性的方法有Bode图和Nyquist图。

Bode图将系统的增益和相位角随频率变化的曲线绘制在共享横轴的图上，直观地展示了系统的频率响应特性。

Nyquist图则是将系统的频率响应绘制在复平面上，可以用于分析系统的稳定性和相位裕度等指标。

2.3 相频特性相频特性描述了系统对不同频率输入信号的相位差变化情况。

相频特性通常用Bode图来表示，通过绘制系统的相位角随频率变化的曲线，可以分析系统的相位延迟、相位裕度等指标。

三、频率响应法的应用3.1 系统分析频率响应法可以用于对系统进行稳定性分析、频率特性分析等。

通过分析系统的频率响应曲线，可以判断系统是否稳定、是否存在共振现象，从而指导系统的设计和调整。

3.2 控制系统设计频率响应法在控制系统的设计中起到重要作用。

通过分析系统的频率响应特性，可以选择合适的控制器参数，设计出满足性能要求的控制系统。

3.3 信号处理在信号处理领域，频率响应法广泛应用于滤波器设计和信号增强等方面。

通过分析信号在系统中的频率响应，可以设计出满足要求的滤波器，对信号进行有效处理和增强。

3.4 通信系统频率响应法在通信系统中的应用也非常广泛。

通过分析通信系统的频率响应特性，可以优化系统的传输性能，提高信号的传输质量和可靠性。

四、频率响应法的优缺点4.1 优点•频率响应法可以直观地展示系统的频率响应特性，便于分析和设计。

控制系统频域分析控制系统频域分析是对控制系统的频率特性进行研究和评估的方法。

它通过在频域上分析信号的幅值和相位响应，帮助我们了解系统的稳定性、性能以及对不同频率输入的响应。

一、引言控制系统在现代工程中起着至关重要的作用。

通过对系统的频域特性进行分析，我们可以更好地理解和优化控制系统的性能。

二、频域分析的基本概念1. 频率响应控制系统的频率响应描述了系统对不同频率输入信号的响应能力。

通过频率响应，我们可以了解系统在不同频率下的增益和相位特性。

2. 幅频特性幅频特性是指系统输出信号的幅度与输入信号的频率之间的关系。

通常用幅度曲线图来表示，可以帮助分析系统的放大或衰减程度。

3. 相频特性相频特性描述了系统输出信号的相位与输入信号的频率之间的关系。

相位曲线图可以帮助评估系统的相位延迟或提前程度。

三、常见的频域分析方法1. 频率响应函数频率响应函数是一个复数函数，可以描述系统的幅频和相频特性。

常见的频率响应函数包括传递函数和振荡函数等。

2. Bode图Bode图是一种常用的频域分析工具，可以将系统的幅频和相频特性直观地表示出来。

它以频率为横轴，幅度或相位为纵轴，通过线性坐标或对数坐标来绘制。

3. Nyquist图Nyquist图是一种使用复平面来表示频率响应的图形。

它可以帮助我们判断系统的稳定性，并评估系统的相位边界和幅度边界。

四、频域分析的应用频域分析在控制系统设计和优化中有着广泛的应用。

以下是几个常见的应用领域：1. 系统稳定性分析通过频域分析，我们可以判断系统是否稳定，以及如何设计控制器来维持或改善系统的稳定性。

2. 性能评估频域分析可以帮助我们评估系统的性能，比如响应时间、超调量等。

通过调整系统的频率响应，我们可以提高系统的性能。

3. 滤波器设计频域分析在滤波器设计中起着重要的作用。

通过分析系统的频率响应，我们可以设计出满足特定要求的滤波器。

4. 控制系统建模频域分析可以帮助我们建立控制系统的数学模型，从而更好地理解和优化系统的性能。

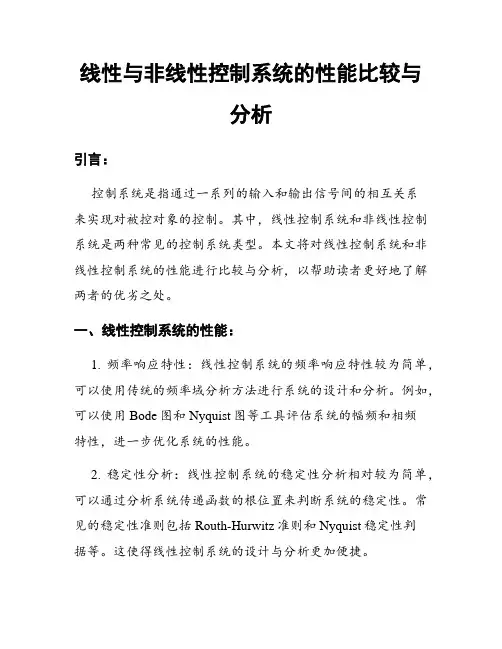

线性与非线性控制系统的性能比较与分析引言：控制系统是指通过一系列的输入和输出信号间的相互关系来实现对被控对象的控制。

其中，线性控制系统和非线性控制系统是两种常见的控制系统类型。

本文将对线性控制系统和非线性控制系统的性能进行比较与分析，以帮助读者更好地了解两者的优劣之处。

一、线性控制系统的性能：1. 频率响应特性：线性控制系统的频率响应特性较为简单，可以使用传统的频率域分析方法进行系统的设计和分析。

例如，可以使用Bode图和Nyquist图等工具评估系统的幅频和相频特性，进一步优化系统的性能。

2. 稳定性分析：线性控制系统的稳定性分析相对较为简单，可以通过分析系统传递函数的根位置来判断系统的稳定性。

常见的稳定性准则包括Routh-Hurwitz准则和Nyquist稳定性判据等。

这使得线性控制系统的设计与分析更加便捷。

3. 控制性能指标：线性控制系统可以使用传统的性能指标来评估其控制性能。

常用的性能指标有超调量、调节时间和稳态误差等。

这些指标可以帮助工程师在系统设计过程中更好地优化系统的性能。

二、非线性控制系统的性能：1. 非线性特性：与线性控制系统相比，非线性控制系统具有更为复杂的特性。

由于非线性元件的存在，系统的频率响应不再是简单的幅频和相频特性。

因此，频域分析方法在非线性系统的设计和分析中会遇到困难。

2. 稳定性分析：非线性控制系统的稳定性分析比线性控制系统更为复杂，常常需要使用数值方法进行分析。

例如，可以使用Lyapunov稳定性准则来评估非线性系统的稳定性。

此外，也需要考虑系统的局部和全局稳定性。

3. 控制性能指标：非线性控制系统的性能评估相对复杂。

由于系统的非线性特性，传统的性能指标可能不再适用。

因此，需要根据实际情况选择相应的性能指标来评估非线性控制系统的性能。

三、线性与非线性控制系统性能比较与分析：1. 频率响应：线性控制系统的频率响应特性较为直观，可以使用传统的频域分析方法进行判断和优化。

控制系统频域分析1. 引言频域分析是控制系统理论中的重要内容之一，它可以帮助工程师们深入了解控制系统的特性和性能。

通过对系统在频域上的响应进行分析，可以得到系统的频率响应曲线和频率特性，从而更好地设计和调节控制系统。

本文将介绍控制系统频域分析的基本概念、常用方法和应用场景。

2. 控制系统频域分析的基本概念2.1 传递函数传递函数是描述系统输入与输出之间关系的数学模型。

对于线性时不变系统，其传递函数可以用拉普拉斯变换表示。

传递函数的频域特性可以通过对传递函数进行频域变换得到。

2.2 频率响应频率响应是控制系统在不同频率下的输出响应，它是描述系统在不同频率下性能的重要指标。

频率响应可以通过传递函数的频域特性来分析。

2.3 增益余弦图增益余弦图是描述控制系统增益和相位随频率变化的图形。

在增益余弦图中，横轴表示频率，纵轴表示增益和相位角。

通过分析增益余弦图，可以得到系统的幅频特性和相频特性。

3. 控制系统频域分析的常用方法3.1 简单频率响应分析简单频率响应分析是最基本也是最常用的频域分析方法之一。

它通过对系统输入信号进行正弦波信号的傅里叶变换，得到系统的频率响应曲线。

常用的频率响应曲线有幅频特性曲线和相频特性曲线。

3.2 Bode图Bode图是一种常用的频域分析方法，它将系统的增益和相位角随频率变化的情况绘制在一张图中。

通过分析Bode图，可以得到系统的幅频特性和相频特性，并进行系统的稳定性分析。

3.3 Nyquist图Nyquist图是一种用于分析系统稳定性的频域分析方法。

它将系统的传递函数关联到一个复平面上，通过对系统传递函数的频域特性进行分析，可以得到系统的稳定性信息。

Nyquist图可以帮助工程师们更好地设计和调节控制系统。

4. 控制系统频域分析的应用场景频域分析在控制系统设计和调节中有广泛的应用场景。

以下是几个常见的应用场景：4.1 控制系统稳定性分析通过对控制系统的频域特性进行分析，可以判断系统的稳定性。

实验名称：线性系统的频率响应分析系专业班姓名学号授课老师预定时间实验时间实验台号一、目的要求1．掌握波特图的绘制方法及由波特图来确定系统开环传函。

2．掌握实验方法测量系统的波特图。

二、原理简述1．频率特性当输入正弦信号时，线性系统的稳态响应具有随频率( ω由0 变至∞) 而变化的特性。

频率响应法的基本思想是：尽管控制系统的输入信号不是正弦函数，而是其它形式的周期函数或非周期函数，但是，实际上的周期信号，都能满足狄利克莱条件，可以用富氏级数展开为各种谐波分量；而非周期信号也可以使用富氏积分表示为连续的频谱函数。

因此，根据控制系统对正弦输入信号的响应，可推算出系统在任意周期信号或非周期信号作用下的运动情况。

2．线性系统的频率特性系统的正弦稳态响应具有和正弦输入信号的幅值比和相位差随角频率（ω由0 变到∞) 变化的特性。

而幅值比和相位差恰好是函数的模和幅角。

所以只要把系统的传递函数，令，即可得到。

我们把称为系统的频率特性或频率传递函数。

当由0 到∞变化时，随频率ω的变化特性成为幅频特性，随频率的变化特性称为相频特性。

幅频特性和相频特性结合在一起时称为频率特性。

3．频率特性的表达式(1) 对数频率特性：又称波特图，它包括对数幅频和对数相频两条曲线，是频率响应法中广泛使用的一组曲线。

这两组曲线连同它们的坐标组成了对数坐标图。

对数频率特性图的优点：①它把各串联环节幅值的乘除化为加减运算，简化了开环频率特性的计算与作图。

②利用渐近直线来绘制近似的对数幅频特性曲线，而且对数相频特性曲线具有奇对称于转折频率点的性质，这些可使作图大为简化。

③通过对数的表达式，可以在一张图上既能绘制出频率特性的中、高频率特性，又能清晰地画出其低频特性。

(2) 极坐标图(或称为奈奎斯特图)(3) 对数幅相图(或称为尼柯尔斯图)本次实验中，采用对数频率特性图来进行频域响应的分析研究。

实验中提供了两种实验测试方法：直接测量和间接测量。

直接频率特性的测量用来直接测量对象的输出频率特性，适用于时域响应曲线收敛的对象（如：惯性环节）。

实验四线性系统的频域分析
线性系统的频域分析是一种利用线性系统的响应特性来提高系统性能的有效手段，它
在系统设计中起着重要的作用。

其主要思想是将系统的响应特性根据其与频率之间的关系
进行分割，从而更好地理解该响应的物理规律。

本文的目的是介绍线性系统的频域分析方法。

线性系统的频域分析分为时域分析和频域分析两种技术。

时域分析是检测一个系统在
其他变量没有变化时，系统输出信号形状及其随时间变化趋势的一种分析方法。

时域分析中，将系统的输入和输出逐样本放入示波器进行分析及测试。

频域分析是通过将系统的输
入和输出信号进行频谱分析，将它们映射到频率轴上进行分析的一种方法。

在频域分析中，我们可以通过频谱分析仪、傅里叶变换、系统增益、阶跃响应等技术来检测系统响应的特性，得出系统的频率响应函数，从而研究系统是否属于线性系统。

线性系统的频域分析一般步骤如下：
1、定义时域函数并将其傅里叶变换，从而得到其频域函数；
2、计算系统的增益及其全频响应曲线，以便了解频率和增益之间的关系；
3、根据阶跃响应的拟合结果，利用积分和微分的技巧，确定系统的阶跃函数；
4、选择优化算法，进行系统参数优化调整，使系统达到所需要的设计目标。

以上就是线性系统的频域分析方法介绍，从分析输入输出信号，到频域拟合分析，再
到进行参数优化调整，这一系列的步骤可以帮助我们更好的理解系统的物理机理，实现系
统的最佳设计性能。

146第5章 线性系统的频域分析与校正时域分析法具有直观、准确的优点。

如果描述系统的微分方程是一阶或二阶的，求解后可利用时域指标直接评估系统的性能。

然而实际系统往往都是高阶的，要建立和求解高阶系统的微分方程比较困难。

而且，按照给定的时域指标设计高阶系统也不是容易实现事。

本章介绍的频域分析法，可以弥补时域分析法的不足。

频域法是基于频率特性或频率响应对系统进行分析和设计的一种图解方法，故又称为频率响应法。

频率法的优点较多。

首先，只要求出系统的开环频率特性，就可以判断闭环系统是否稳定。

其次，由系统的频率特性所确定的频域指标与系统的时域指标之间存在着一定的对应关系，而系统的频率特性又很容易和它的结构、参数联系起来。

因而可以根据频率特性曲线的形状去选择系统的结构和参数，使之满足时域指标的要求。

此外，频率特性不但可由微分方程或传递函数求得，而且还可以用实验方法求得。

这对于某些难以用机理分析方法建立微分方程或传递函数的元件(或系统)来说，具有重要的意义。

因此，频率法得到了广泛的应用，它也是经典控制理论中的重点内容。

5.1 频率特性的基本概念5.1.1 频率特性的定义为了说明什么是频率特性，先看一个R －C 电路，如图5-1所示。

设电路的输入、输出电压分别为()r u t 和()c u t ，电路的传递函数为 ()1()()1c r U s G s U s Ts ==+ 式中，RC T =为电路的时间常数。

若给电路输人一个振幅为X 、频率为ω的正弦信号 即： ()sin r u t X t ω= (5-1) 当初始条件为0时，输出电压的拉氏变换为图5-1 R C -电路1472211()()11c r X U s U s Ts Ts s ωω==⋅+++ 对上式取拉氏反变换，得出输出时域解为()22()arctan 1t T c XT u t e t T T ωωωω-=+-+ 上式右端第一项是瞬态分量，第二项是稳态分量。

实验四 线性系统的频域分析一、实验目的1．掌握用MATLAB 语句绘制各种频域曲线。

2．掌握控制系统的频域分析方法。

二、基础知识及MATLAB 函数频域分析法是应用频域特性研究控制系统的一种经典方法。

它是通过研究系统对正的Nyquist 曲线没有逆时针包围（-1，j0）点，所以闭环系统稳定。

p =-0.7666 + 1.9227i-0.7666 - 1.9227i-0.4668若上例要求绘制)10,10(32-∈ω间的Nyquist 图，则对应的MATLAB 语句为：num=[2 6];den=[1 2 5 2];w=logspace(-1,1,100); 即在10-1和101之间，产生100个等距离的点nyquist(num,den,w)2）Bode图的绘制与分析系统的Bode图又称为系统频率特性的对数坐标图。

Bode图有两张图，分别绘制开环频率特性的幅值和相位与角频率ω的关系曲线，称为对数幅频特性曲线和对数相频特性曲线。

mag,phase是指系统频率响应的幅值和相角，幅值的单位为dB，它的算式为magdB=20lg10(mag)指定幅值范围和相角范围的MATLABnum=[0 0 15 30];den=[1 16 100 0];w=logspace(-2,3,100);[mag,phase,w]=bode(num,den,w); %指定Bode图的幅值范围和相角范围图4-2(a) 幅值和相角范围自动确定的Bode图图4-2(b) 指定幅值和相角范围的Bode图subplot(2,1,1); %将图形窗口分为2*1个子图，在第1个子图处绘制图形semilogx(w,20*log10(mag)); %使用半对数刻度绘图，X轴为log10刻度，Y轴为线性刻度grid onxlabel(‘w/s^-1’); ylabel(‘L(w)/dB’);title(‘Bode Diagram of G(s)=30(1+0.5s)/[s(s^2+16s+100)]’);subplot(2,1,2);%将图形窗口分为2*1个子图，在第2个子图处绘制图形semilogx(w,phase);grid onxlabel(‘w/s^-1’); ylabel(‘ (0)’);注意：半Bode图的绘制可用semilogx函数实现，其调用格式为semilogx(w,L)，其wcp = 1.1936如果已知系统的频域响应数据，还可以由下面的格式调用函数：[Gm,Pm,Wcg,Wcp]=margin(mag,phase,w)其中（mag,phase,w）分别为频域响应的幅值、相位与频率向量。

线性系统的频率响应实验报告1. 实验目的本实验旨在通过测量线性系统的频率响应来分析系统的特性，并进一步理解系统的频率响应对输入信号的影响。

2. 实验原理线性系统的频率响应描述了系统对不同频率输入信号的响应情况。

在频域中，系统的频率响应可以用复数形式表示，包括幅频特性和相频特性。

实验中我们采用了输入信号为正弦信号，通过测量输入信号和输出信号的幅值和相位差，可以得到线性系统的频率响应。

具体的测量方法如下： 1. 选择一定范围内的频率，设置正弦信号发生器的频率输出。

2. 将正弦信号输入线性系统，同时测量输入信号和输出信号的幅值。

3. 通过测量输入信号和输出信号的相位差，计算得出系统的相位频率特性。

3. 实验步骤3.1 实验准备1.连接正弦信号发生器的输出端和线性系统的输入端。

2.连接线性系统的输出端和示波器的输入端。

3.打开正弦信号发生器、线性系统和示波器，确保它们正常工作。

3.2 测量幅频特性1.设置正弦信号发生器的频率范围，并选择一定的频率间隔。

2.将正弦信号发生器的输出幅值调至合适的范围。

3.逐渐调整正弦信号的频率，同时测量输入信号和输出信号的幅值。

4.记录下每个频率点上的输入信号和输出信号的幅值。

3.3 计算幅频特性1.将测得的输入信号和输出信号的幅值数据进行归一化处理。

2.绘制幅频特性曲线，横轴为频率，纵轴为幅值。

3.4 测量相频特性1.设置正弦信号发生器的频率为一个特定值。

2.测量输入信号和输出信号的相位差。

3.记录下每个频率点上的输入信号和输出信号的相位差。

3.5 计算相频特性1.将测得的输入信号和输出信号的相位差转换为弧度制。

2.绘制相频特性曲线，横轴为频率，纵轴为相位差。

4. 实验结果与分析由测得的数据绘制的幅频特性曲线如下图所示：幅频特性曲线幅频特性曲线从图中可以看出，系统在低频时幅值较大，随着频率的增加逐渐减小，最终趋于0。

这说明系统对低频输入信号具有较好的增益放大作用，而对高频输入信号则产生一定的衰减。
