管道等级代号说明

一：管道等级代号组成例：L1B
L：管道公称压力等级代号
1：管道材料等级顺序号
B：管道材质类别代号
二：管道工称压力等级代号用大写英文字母表示，A——G用于ASME标准压力等级代号
A：150LB（2Mpa）B：300LB（5Mpa）C：400LBD：600LB（11Mpa）E：900LB（15Mpa）F：1500LB（26Mpa）G：2500LB（42Mpa）H——Z用于国内标准压力等级代号(IJOX不用)
低压：H：0.25MpaK：0.6MpaL：1.0MpaM：1.6Mpa
中压：N：2.5MpaP：4.0MpaQ：6.4MpaR：10.0Mpa
高压：S：16.0MpaT：20.0MpaU：22.0MpaV：25.0MpaW：32.0Mpa 三：管道材料等级顺序号，用阿拉伯数字表示，有1——9组成。

在管道公称压力等级等级和材质类别代号相同的情况下，可以有九个不同系列的管道材料等级
四：管道材质类别代号
A：铸铁B：碳钢C：普通低合金钢D：合金钢E：不锈钢F：有色金属G：非金属H：衬里及内防腐
五：项目代号
外管：083氮氢压缩工段：672B低温甲醇洗：706液氮洗：707氨合成：708尿素：801二氧化碳压缩：802。

一：管道等级代号组成
例：L 1 B
L：管道公称压力等级代号
1:管道材料等级顺序号
B：管道材质类别代号
二：管道工称压力等级代号用大写英文字母表示，A——G用于ASME标准压力等级代号
A：150LB（2Mpa）B：300LB（5Mpa)C：400LB D:600LB（11Mpa)E：900LB（15Mpa)F：1500LB(26Mpa）G：2500LB（42Mpa）H——Z用于国内标准压力等级代号（I J O X 不用）
低压：H:0.25Mpa K：0.6Mpa L：1.0Mpa M:1.6Mpa
中压：N：2.5 Mpa P：4。

0 Mpa Q：6。

4 Mpa R：10。

0 Mpa 高压：S：16.0 Mpa T:20.0 Mpa U:22。

0 Mpa V:25.0 Mpa W：32。

0 Mpa
三：管道材料等级顺序号，用阿拉伯数字表示，有1——9组成。

在管道公称压力等级等级和材质类别代号相同的情况下，可以有九个不同系列的管道材料等级
四：管道材质类别代号
A：铸铁B：碳钢C：普通低合金钢D：合金钢E:不锈钢F:有色金属G：非金属H：衬里及内防腐
五：项目代号
外管:083 氮氢压缩工段：672B 低温甲醇洗：706 液氮洗：707 氨合成:708 尿素:801 二氧化碳压缩:802。

一：管道等级代号组成
例：L 1 B
L：管道公称压力等级代号
1：管道材料等级顺序号
B：管道材质类别代号
二：管道工称压力等级代号用大写英文字母表示，A——G用于ASME标准压力等级代号
A：150LB（2Mpa）B：300LB（5Mpa）C：400LB D：600LB（11Mpa）E：900LB（15Mpa）F：1500LB（26Mpa）G：2500LB（42Mpa）H——Z用于国内标准压力等级代号(I J O X 不用)
低压：H：0.25Mpa K：0.6Mpa L：1.0Mpa M：1.6Mpa
中压：N：2.5 Mpa P：4.0 Mpa Q：6.4 Mpa R：10.0 Mpa
高压：S：16.0 Mpa T：20.0 Mpa U：22.0 Mpa V：25.0 Mpa W：32.0 Mpa
三：管道材料等级顺序号，用阿拉伯数字表示，有1——9组成。

在管道公称压力等级等级和材质类别代号相同的情况下，可以有九个不同系列的管道材料等级
四：管道材质类别代号
A：铸铁B：碳钢C：普通低合金钢D：合金钢E：不锈钢
F：有色金属G：非金属H：衬里及内防腐
五：项目代号
外管：083 氮氢压缩工段：672B 低温甲醇洗：706 液氮洗：707 氨合成：708 尿素：801 二氧化碳压缩：802
（注：文档可能无法思考全面，请浏览后下载，供参考。

可复制、编制，期待你的好评与关注）。

压力管道材料等级代号说明1.1管道等级代号由三个单元组成，其表示方法如下：例如2A1等级，各单元字符表示如下表1.2 第一单元:压力等级1.3 第二单元用英文字母表示管道的主要材质A：Q235B，Q235+ZnB：20#C：20#D：A106F：1 1/4Cr-1/2MoH：1Cr5Mo,15CrMo，5Cr-0.5MoK：ASTM A312 Gr.TP321,TP316L （进口不锈钢）L：0Cr18Ni9 0Cr18Ni10Ti, 0Cr18Ni10Ti（国产不锈钢）1.4第三单元用阿拉伯数字表示在管道主要材质与压力等级相同时，不同设计条件下顺序号。

2.缩写词说明ANSI AMERICAN NATIONAL STANDARD INSTITUTE 美国国家标准委员会API AMERICAN PETROLEUM INSTITUTE 美国石油学会ASME AMERICAN SOCIETY OF MECHANICAL ENGINEERS 美国机械工程师协会ASTM AMERICAN SOCIETY OF TESTING AND MATERIAL ＋美国材料实验协会BB： BOLTED BONNET 栓联压盖BG： BOLTED GLAND 栓联添料压盖BC： BOLTED COVER 栓联阀盖BE： BEVELED END 坡口端BW： BUTT WELD 对焊CA： CORROSION ALLOWANCE 腐蚀余量CL： CLASS 压力等级CON： CONCENTRIC 同心的CS： CARBON STEEL 碳钢DN： NOMINAL DIAMETER 公称直径D: DISC 阀板(盘)D&S： DISC AND SEAT 阀板(盘)和阀座ECC： ECCENTRIC 偏心的EFW： ELECTRIC FUSION WELD 电熔焊(接)F-PORT：FULL-PORT 全通径(用于阀门)F: FILLER 填料(用于缠绕式垫片)FIRE-S：FIRE SAFE 防火安全（密封）结构FLG： FLANGE 法兰GR： GRADE 分类（牌号）HB： BRINNEL HARDNESS NUMBER 布氏硬度ID： INTERNAL DIAMETER 内径IN OR”：INCH 英寸L: LARGE 大端（母管）LR： LONG RADIUS 大半径MM： MILIMETER 毫米MIN： MINIMUM 最小MOD： MODIFIED 改良的(修正的)MS： METAL SEAL 金属密封NPT： NATIONAL TAPER PIPE THREAD (美国)国家标准锥管螺纹OS&Y： OUTSIDE SCREW & YORK 轭架式外螺纹OD： OUTSIDE DIAMETER 外径PE: PLAIN END 平端PS(B)： PRESSURE SEAL BONNET 压力密封阀盖(帽)P(S)C： PRESSURE SEAL COVER 压力密封阀盖RF： RAISED FACE 凸台面RJ： RING JOINT 环连接S: SMALL 小端（支管）SCH： SCHEDULE 壁厚等级SG： SCREW GLAND 螺纹压盖SMLS： SEAMLESS 无缝的SO： SLIP ON 平焊SS： STAINLESS STEEL 不锈钢STD： STANARD OR STANDARD WEIGHT 标准壁厚（重量）STL： STELLITE 司太立硬质合金SW： SOCKET WELD 承插焊WN： WELDING NECK 对焊（法兰）WS： WELD STEEL PIPE 焊接钢管。

目次1、管道等级代号说明-------------------------------------------22、缩写词说明----------------------------------------------------23、管道分支表----------------------------------------------------24、管道变径表----------------------------------------------------25、管道等级索引-------------------------------------------------51.管道等级代号说明1.1管道等级代号由三个单元组成，其表示方法如下：2 A 1第三单元（数字）为顺序号第二单元（字母）为材质第一单元（数字）为压力等级（MPa）1.2第二单元用英文字母表示管道的主要材质A：Q235B，Q235+ZnB：20#,16MnC：20#,16MnH：15CrMo或1Cr5MoL：0Cr18Ni9或0Cr18Ni10Ti1.3第三单元用阿拉伯数字表示在管道主要材质与压力等级相同时，不同设计条件下顺序号2.缩写词说明B.W BUTTED WELD 对焊CA CORROSION ALLOWANCE 腐蚀余量CON CONCENTRIC 同心的DN NOMINAL DIAMRTER 公称直径ECC ECCENTRIC 偏心的L LARGE 大端（母管）LR LONG RADIUS 长半径MM MILLMETER 毫米NPT（PT）NATIONAL TAPER PIPE THREAD 标准管螺纹PE PLAIN END 平端RF RAISED FACE 凸台面RJ RING JOINT （梯形槽）环连接面S SMALL 小端（支管）SCH SCHEDULE 壁厚等级SMLS SEAMLESS 无缝的SW SOCKET WELDING 承插焊SO SLIP ON 平焊WN WELDING NECK 对焊（法兰）3.管道分支表见表－14.管道变径表见表－2B: 加强管嘴(BOSS)T: 承插焊三通M: 对焊无缝三通NW: 开口焊,无补强NR: 开口焊,有补强WD: 加强管接头(O-LET)注:DN50*25时用DN50*50或DN50*40无缝三通+异径短节C:异径管箍SC:管箍+异径短节R:对焊无缝大小头*2管道要做应力消除*6含H2S时有应力消除要求，不含H2S时无应力消除要求。

附三、管道分级规定管道规格等级表示为：XXX其中第一个字母表示压力等级：B=PN2.0MPa(Class 150lb)C=PN5.0MPa(Class 300lb)D=PN11.0MPa(Class 600lb)E=PN15.0MPa(Class 900lb)F=PN26.0MPa(Class 1500lb)G=PN42.0MPa(Class 2500lb)第二个字母表示管道的材质，第三个字母用于区分材质的细分类或区分弯管半径、垫片、法兰密封面以及其他特殊要求：B=碳钢C=高温铬钼钢H=不锈钢（HB=304、HC=304L、HP=304（输送）、HD=316L、HX=双相钢2205、HY=双相钢2507、HA=风送专用304L）K=哈氏合金P=PTFE管线Y=钛材T=钢衬管TB 碳钢衬PTFEJ=铜第三位数字按适用于不同介质一些特定用途的管道分组，设定不同字母代号：G：公用工程管道，包括：各种水、锅炉给水、除盐水、压缩空气、惰性气体S：蒸汽和冷凝水管道T：蒸汽伴热管和疏水器后直排大气的管道W：化工物料管道注：1bar=7.5lb一、阀门编号的规定1、阀门编号的组成：例V313或V31A①、第一位数字表示阀门型式代号1=闸阀、2=截止阀、3=球阀、4=蝶阀、5=止回阀、6=旋塞阀、7=隔膜阀、8=调节阀、9=其他类型阀门②、第二位数字表示为阀体主体材质0=特殊定义用、1=碳钢、2=哈氏合金、合金钢、3=不锈钢304L、4=不锈钢316L、5=双相钢2205、2207系列材质、6=（暂空）、7=钛材、8=过流衬垫其他材质（衬胶、衬PTFE）、9=其他不属于1-8材料的阀门③、第三位由数字1-9后接以英文字母顺序编号的代号，表示同一个？中相同阀门型号，相同阀门主体材质，所选用的阀门顺序号。

二、需特殊定货的阀门、管件及其他管道材料的代号表：RD=防爆膜、SV=安全阀、ST=疏水器、CV=呼吸阀、RV=角阀、SL=弹簧阀、BE=膨胀节、PR=常用软管、ML=机械联锁、SG=取样组合代号、FH=Flexible Hose挠性软管Knock Mechanism：敲击机械装置Rectangle Chute：矩形通道（溜槽）。

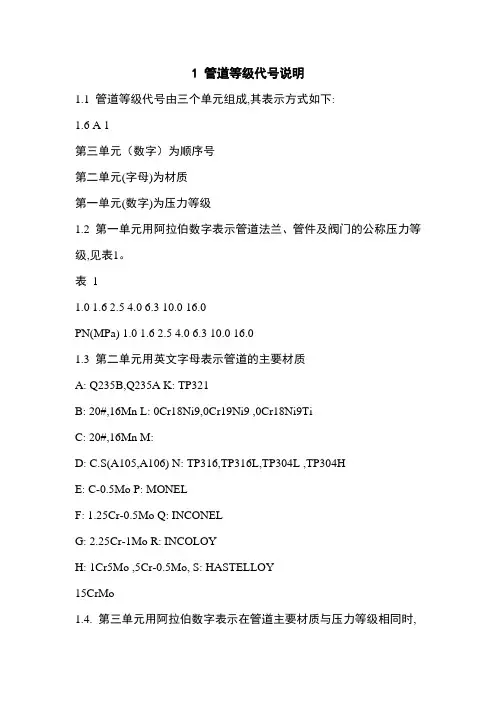

1 管道等级代号说明1.1 管道等级代号由三个单元组成,其表示方式如下:1.6 A 1第三单元（数字）为顺序号第二单元(字母)为材质第一单元(数字)为压力等级1.2 第一单元用阿拉伯数字表示管道法兰、管件及阀门的公称压力等级,见表1。

表11.0 1.62.5 4.0 6.3 10.0 16.0PN(MPa) 1.0 1.6 2.5 4.0 6.3 10.0 16.01.3 第二单元用英文字母表示管道的主要材质A: Q235B,Q235A K: TP321B: 20#,16Mn L: 0Cr18Ni9,0Cr19Ni9 ,0Cr18Ni9TiC: 20#,16Mn M:D: C.S(A105,A106) N: TP316,TP316L,TP304L ,TP304HE: C-0.5Mo P: MONELF: 1.25Cr-0.5Mo Q: INCONELG: 2.25Cr-1Mo R: INCOLOYH: 1Cr5Mo ,5Cr-0.5Mo, S: HASTELLOY15CrMo1.4. 第三单元用阿拉伯数字表示在管道主要材质与压力等级相同时,不同设计条件下的顺序号。

2. 缩写词说明45 45 DEGREE(45°) 45 度90 90 DEGREE(90°) 90 度ANSI AMERICAN NATIONAL STANDARDS INSTITUTE 美国国家标准协会API AMERICAN PETROLEUM INSTITUTE 美国石油学会ASB ASBESTOS 石棉ASME AMERICAN SOCIETY OF MECHANICAL ENGINEERS 美国机械工程师协会ASTM AMERICAN SOCIETY FOR TESTING MATERIALS 美国材料试验协会AUST S.S AUSTENITIC STAINLESS STEEL 奥氏体不锈钢B: OR BALL: 球BB BOLTED BONNET 栓联阀盖(帽)BC BOLTED COVER 栓联阀盖BE BEVELED END 坡口端BFW BOILER FEED WATER 锅炉给水BG BOLTED GLAND 栓联压盖BW BUTTWELD 对(接)焊C.A CORROSION ALLOWANCE 腐蚀余量CL CLASS 分类CON CONCENTRIC 同心C.S CARBON STEEL 碳钢D: DISC 阀板(盘)D&S DISC AND SEAT 阀板(盘)和阀座ECC ECCENTRIC 偏心EFW ELECTRIC FUSION WELD 电熔焊(接) ERW ELECTRIC RESISTANCE WELD 电阻焊接FIRE-S FIRE SAFE 防火安全(密封)结构(用于阀门) F-PORT FULL-PORT 全通径(用于阀门)F: FILLER 填料(用于缠绕式垫片)FF FLAT FACE 平板式光滑面FLEX FLEXIBLE 柔性FLG FLANGE 法兰GALV GALVANIZED 镀锌GR GRADE 等级GRF GRAFOLL 石墨带(片)HEX HEXAGONAL 六角形HP HIGH PRESSURE 高压HVY HEAVY 重型ID IN DIAMETER 内径IN OR" INCH 英寸IR INNER RING 内环(用于缠绕式垫片)ISRS INSIDE SCREW RISING STEM 内螺纹升起阀杆ISS INSIDE SCREW STEM 内螺纹阀杆(L)OR L LARGE 大LJ LAP JOING 松套(法兰)LP LOW PRESSURE 低压LR LONG RADIUS 长半径LUB LUBRICATE (使)润滑MAX. MAXIMUM 最大MIN. MINIMUM 最小MM MILLIMETER 毫米MOD MODIFIED 改良的(修正的)MP MIDDLE PRESSURE 中压MS METAL SEAL 金属密封NBR NITRILE BUTADIENT RUBBER 丁腈橡胶NPT NATIONAL TAPER PIPE THREAD (美国)国家标准锥管螺纹OR OUTER RING 外环(用于缠绕式垫片)OS&Y OUTSIDE SCREW AND YOKE 轭架式外螺纹OD OUTSIDE DIAMETER 外径PE PLAIN END 平端PS(B) PRESSURE SEAL BONNET 压力密封阀盖(帽)P(S)C PRESSURE SEAL COVER 压力密封阀盖PWHT POSTWELD HEAT TREATMENT 焊后热处理R-PORT REDUCED PORT 缩径RF RAISED FACE 凸台式光滑面RJ RING JOINT （梯形槽）环联接RT RADIOGRAPHIC TEST X 射线(照像)检查S SEAT 阀座SB SCREWED BONNET 螺纹阀帽(盖)SC SCREWED COVER(CAP) 螺纹阀盖SCH SCHEDULE 管子表号SG SCREW GLAND 螺纹压盖SMLS SEAMLESS 无缝SO SLIP-ON 平焊SR SHORT RADIUS 短半径SS STAINLESS STEEL 不锈钢STD STANDARD OR STANDARD WEIGHT 标准或标准(重量)级STL STELLITE 司太立合金STUD STUD BOLT 双头螺柱S.W SOCKET WELDING 承插焊T OR THICK THICKNESS 厚度W/ WITH 具有带.....W: WINDING 缠绕带(用于缠绕式垫片)WB WELDED BONNET 焊接阀盖WN WELDING NECK 焊颈WS WELDING WITH SEAM 焊接有缝（管子或管件）XS EXTRA STRONG 加强级(加厚级)XXS DOUBLE EXTRA STRONG 特强级(特厚级)。

一：管道等级代号组成
例：L 1 B
L：管道公称压力等级代号
1：管道材料等级顺序号
B：管道材质类别代号
二：管道工称压力等级代号用大写英文字母表示，A——G用于ASME标准压力等级代号A：150LB（2Mpa）B：300LB（5Mpa）C：400LB D：600LB（11Mpa）E：900LB（15Mpa）F：1500LB（26Mpa）G：2500LB（42Mpa）
H——Z用于国内标准压力等级代号(I J O X 不用)
低压：H：0.25Mpa K：0.6Mpa L：1.0Mpa M：1.6Mpa
中压：N：2.5 Mpa P：4.0 Mpa Q：6.4 Mpa R：10.0 Mpa
高压：S：16.0 Mpa T：20.0 Mpa U：22.0 Mpa V：25.0 Mpa W：32.0 Mpa
三：管道材料等级顺序号，用阿拉伯数字表示，有1——9组成。

在管道公称压力等级等级和材质类别代号相同的情况下，可以有九个不同系列的管道材料等级
四：管道材质类别代号
A：铸铁 B：碳钢 C：普通低合金钢 D：合金钢 E：不锈钢 F：有色金属 G：非金属 H：衬里及内防腐
五：项目代号
外管：083 氮氢压缩工段：672B 低温甲醇洗：706 液氮洗：707 氨合成：708 尿素：801 二氧化碳压缩：802。
