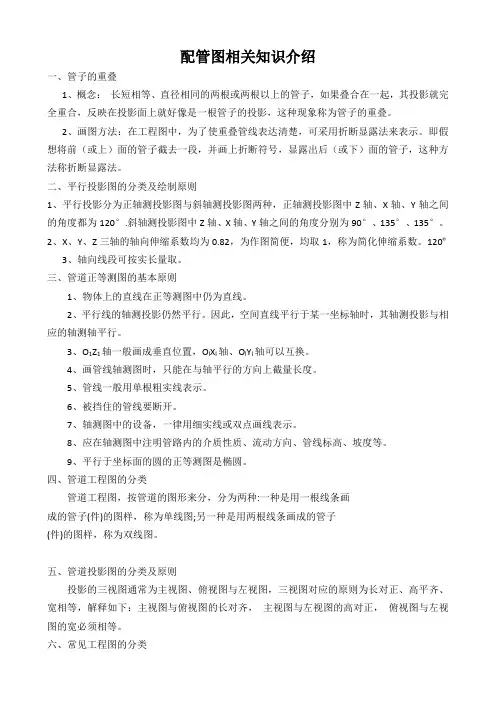

配管图相关知识介绍一、管子的重叠1、概念：长短相等、直径相同的两根或两根以上的管子，如果叠合在一起，其投影就完全重合，反映在投影面上就好像是一根管子的投影，这种现象称为管子的重叠。
2、画图方法：在工程图中，为了使重叠管线表达清楚，可采用折断显露法来表示。
即假想将前（或上）面的管子截去一段，并画上折断符号，显露出后（或下）面的管子，这种方法称折断显露法。
二、平行投影图的分类及绘制原则1、平行投影分为正轴测投影图与斜轴测投影图两种，正轴测投影图中Z轴、X轴、Y轴之间的角度都为120°.斜轴测投影图中Z轴、X轴、Y轴之间的角度分别为90°、135°、135°。
2、X、Y、Z三轴的轴向伸缩系数均为0.82，为作图简便，均取1，称为简化伸缩系数。
120º3、轴向线段可按实长量取。
三、管道正等测图的基本原则1、物体上的直线在正等测图中仍为直线。
2、平行线的轴测投影仍然平行。
因此，空间直线平行于某一坐标轴时，其轴测投影与相应的轴测轴平行。
3、O1Z1轴一般画成垂直位置，O l X l轴、O l Y l轴可以互换。
4、画管线轴测图时，只能在与轴平行的方向上截量长度。
5、管线一般用单根粗实线表示。
6、被挡住的管线要断开。
7、轴测图中的设备，一律用细实线或双点画线表示。
8、应在轴测图中注明管路内的介质性质、流动方向、管线标高、坡度等。
9、平行于坐标面的圆的正等测图是椭圆。
四、管道工程图的分类管道工程图，按管道的图形来分，分为两种:一种是用一根线条画成的管子(件)的图样，称为单线图;另一种是用两根线条画成的管子(件)的图样，称为双线图。
五、管道投影图的分类及原则投影的三视图通常为主视图、俯视图与左视图，三视图对应的原则为长对正、高平齐、宽相等，解释如下：主视图与俯视图的长对齐，主视图与左视图的高对正，俯视图与左视图的宽必须相等。
六、常见工程图的分类1、管道工程图种类：管道平面图；管道立、剖面图；管道轴测图；管道节点图；剖视图；展开图。
管道工程图形符号管道及附件| 管道的连接 | 阀门 | 卫生器具及水池 | 设备及仪表管道及附件图形符号说明图形符号说明管道：用于一张图内只有一种管道四通连接管道：用汉语拼音字头表示管道类别流向导管：用图例表示管道类别坡向交叉管：指管道交叉不连接，在下方和后面的管道应断开套管伸缩器三通连接波形伸缩器弧形伸缩器管道滑动支架方形伸缩器保温管也适用于防结露管防水套管多孔管软管拆除管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检查口排水明沟清扫口排水暗沟通气帽弯折管表示管道向后弯90°雨水斗弯折管表示管道向前弯90°排水漏斗存水弯圆形地漏方型地漏阀门套筒自动冲洗箱挡墩管道的连接图形符号说明图形符号说明法兰连接活接头承插连接转动接头管堵管接头法兰堵盖弯管偏心异径管正三通异径管斜三通乙字管正四通喇叭口斜四通螺纹连接阀门图形符号说明图形符号说明阀门用于一张图内只有电动阀一种阀门角阀液动阀三通阀气动阀四通阀减压阀闸阀旋塞阀截止阀底阀球阀消声止回阀隔膜阀碟阀温度调节阀弹簧安全阀压力调节阀平衡锤安全阀电磁阀自动排气阀止回阀浮球阀气开隔膜阀气闭隔膜阀延时自闭冲洗阀脚踏开关放水龙头疏水器皮带龙头室外消火栓洒水龙头室内消火栓(单口)化验龙头室内消火栓(双口)肘式开关水泵接合器消防喷头(开式)消防报警阀消防喷头(闭式)卫生器具及水池图形符号说明图形符号说明水盆水纸用于一张图只有一种水盆或水池立式洗脸盆洗脸盆浴盆化验盆、洗涤盆挂式小便器带蓖洗涤盆蹲式大便器盥洗槽坐式大便器污水池淋浴喷头妇女卫生盆矩形化粪池HC为化粪池代号立式小便器圆形化粪池除油池YC为除油池代号放气井沉淀池CC为沉淀池代号泄水井降温池JC为降温池代号水封井中和池ZC为中和池代号跌水井雨水口水表井本图例与流量计相同设备及仪表图形符号说明图形符号说明泵用于一张图只有一种泵管道泵离心水泵热交换器真空泵水-水热交换器手摇泵开水器定量泵喷射器磁水泵集气罐过滤器除污器上图:平面下图:立面水锤消除器暖风机浮球液位器温度计搅拌器水流指示器散热器上图:平面下图:立面压力表自动记录压力表自动记录流量计电接点压力表转子流量计流量计减压孔板暖通工程图形符号线型 | 风管及部件 | 通风空调设备 | 阀门线型图形符号说明图形符号说明粗实线细虚线中实线细点划线细实线细双点划线粗虚线折断线中虚线波浪线风管及部件图形符号说明图形符号说明风管送风管上图为可见剖面下图为不可见剖面排风管上图为可见剖面下图为不可见剖面风管测定孔异径管柔性接头中间部分也适用于软风管异形管(天圆地方)弯头带导流片弯头圆形三通消声弯头矩形三通风管检查孔伞形风帽筒形风帽百叶窗锥形风帽插板阀本图例也适用于斜插板送风口蝶阀回风口对开式多叶调节阀圆形散流器上图为剖面下图为平面光圈式启动调节阀方形散流器上图为剖面下图为平面风管止回阀防火阀电动对开多叶调节阀三通调节阀通风空调设备图形符号说明图形符号说明通风空调设备左图适用于带传动部分的设加湿器备,右图适用于不带传动部分的设备空气过滤器电加热器消声器减振器空气加热器离心式通风机空气冷却器轴流式通风机风机盘管喷嘴及喷雾排管风机挡水板流向:自三角形的底边至顶点压缩机喷雾式滤水器阀门图形符号说明图形符号说明安全阀膨胀阀散热放风门手动排气阀散热器三通阀一、线路敷设方法1、穿焊接钢管敷设：SC2、穿电线管敷设：MT（JDG、KBG）3、穿硬塑料管敷设：PC4、穿阻燃半硬聚氯乙烯管敷设：FPC5、电缆桥架敷设：CT6、金属线槽敷设：MR7、塑料线槽敷设：PR8、用钢索敷设：M9、穿聚氯乙烯塑料波纹电线管敷设：KPC10、穿金属软管敷设：CP11、穿水煤气管敷设：RC12、电缆沟敷设：TC13、直接埋设：DB14、混凝土排管敷设：CE二、导线敷设方式1、沿或跨梁（屋架）敷设：AB2、暗敷设在梁内：BC3、沿柱或跨柱敷设：AC4、暗敷设柱内：CLC5、沿墙面敷设：WS6、暗敷设在墙内：WC7、沿天棚或顶板面敷设：CE8、暗敷设在屋面或顶板内：CC9、吊顶内敷设：SCE10地板或地面下敷设：FC三、灯具安装方式1、线吊式自在器线吊式：SW2、链吊式：CS3、管吊式：DS4、壁装式：W5、吸顶式：C6、顶棚内安装：CR7、墙壁内安装：WR8、支架上安装：S9、柱上安装：CL10、座装：HM11、嵌入式：R。
